Тип продукта	Аккумуляторная ударная дрель-шуруповерт
Бренд	Graphite
Модель	58G010
Номинальное напряжение аккумулятора	18 В постоянного тока
Тип аккумулятора	Li-Ion
Емкость аккумулятора (совместимые модели)	2000 мАч (58G001) или 4000 мАч (58G004)
Скорость холостого хода (скорость I)	0 – 350 мин⁻¹
Скорость холостого хода (скорость II)	0 – 1250 мин⁻¹
Частота ударов на холостом ходу (скорость I)	0 – 5250 мин⁻¹
Частота ударов на холостом ходу (скорость II)	0 – 18750 мин⁻¹
Диаметр зажима патрона	2 – 13 мм
Максимальный крутящий момент (мягкое закручивание)	35 Нм
Максимальный крутящий момент (жесткое закручивание)	55 Нм
Количество позиций крутящего момента	16 + сверление / удар
Вес (без аккумулятора)	1,3 кг
Класс защиты	III
Основные функции	Сверление, завинчивание, ударное сверление
Подсветка рабочей зоны	Встроенный светодиод
Тормоз шпинделя	Да, электронный
Обслуживание и чистка	Очищайте сухой тканью или сжатым воздухом низкого давления
Рекомендуемые средства защиты	Защитные очки и средства защиты органов слуха
Совместимое зарядное устройство	58G002 (230 В переменного тока, 50 Гц)
Допустимая температура заряда	от 4 °C до 40 °C
Год выпуска	2021

Часто задаваемые вопросы - 58G010 Graphite

Как вставить и извлечь аккумулятор дрели Graphite 58G010?

Для извлечения аккумулятора установите переключатель направления вращения в центральное положение, затем нажмите на фиксатор, расположенный на аккумуляторе, и потяните его назад. Для установки вставьте заряженный аккумулятор в гнездо рукоятки до щелчка.

Какова процедура зарядки аккумулятора?

Извлеките аккумулятор из дрели, подключите зарядное устройство 58G002 к розетке 230 В переменного тока, затем вставьте аккумулятор в зарядное устройство. Красный светодиод указывает на зарядку; когда светодиод станет зеленым, а индикаторы уровня заряда погаснут через примерно 15 секунд, аккумулятор заряжен. Не превышайте 8 часов зарядки.

Как регулировать скорость вращения?

Скорость вращения регулируется изменением нажатия на выключатель. Легкое нажатие дает низкую скорость, более сильное нажатие увеличивает скорость. Это обеспечивает плавный запуск.

Как выбрать режим работы (завинчивание, сверление, удар)?

Используйте кольцо выбора режима работы, расположенное за патроном. Поверните его на символ винта для завинчивания с активным ограничителем крутящего момента, на символ сверла для сверления (макс. крутящий момент) или на символ молотка для ударного сверления.

Как переключать скорости (передаточное отношение)?

Используйте переключатель скоростей, расположенный над курком. Положение I: пониженная скорость (0-350 об/мин) с высоким крутящим моментом. Положение II: повышенная скорость (0-1250 об/мин) с пониженным крутящим моментом. Никогда не переключайте скорости при вращающемся шпинделе.

Как регулировать крутящий момент затяжки?

Поверните кольцо регулировки крутящего момента на нужное число (от 1 до 16). Чем выше число, тем больше крутящий момент. Всегда начинайте с низкого крутящего момента и постепенно увеличивайте. Для сверления выберите положение, отмеченное символом сверла (максимальный крутящий момент).

Какие важные правила безопасности необходимо соблюдать?

Всегда надевайте защитные очки и средства защиты органов слуха. Держите дрель за изолированные поверхности при работе рядом со скрытыми кабелями. Используйте только рекомендованные аккумуляторы и зарядные устройства. Никогда не меняйте направление вращения при работающем шпинделе.

Как обслуживать дрель?

Очищайте инструмент после каждого использования сухой тканью или сжатым воздухом низкого давления. Не используйте воду или растворители. Регулярно очищайте вентиляционные щели во избежание перегрева. Храните инструмент в сухом месте, недоступном для детей, с извлеченным аккумулятором.

Что делать при утечке жидкости из аккумулятора?

Если из аккумулятора вытекает жидкость, аккуратно вытрите ее тканью, избегая попадания на кожу или в глаза. При попадании на кожу промойте большим количеством воды и нейтрализуйте слабой кислотой (лимонный сок или уксус). При попадании в глаза промывайте чистой водой 10 минут и обратитесь к врачу.

Как заменить быстрозажимной патрон?

Установите переключатель направления вращения в центральное положение. Откройте кулачки патрона и открутите крепежный винт (левая резьба) с помощью шестигранного ключа. Вставьте ключ в патрон и слегка постучите по другому концу, чтобы открутить его. Сборка производится в обратном порядке.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 58G010 Graphite

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

УДАРНАЯ АККУМУЛЯТОРНАЯ ДРЕЛЬ – ШУРУПОВЕРТ 58G010

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ЭЛЕКТРОИНСТРУМЕНТА СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И СОХРАНИТЬ ЕГО В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА.

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ДРЕЛЬЮ - ШУРУПОВЕРТОМ

• Во время работы с дрелью-шуруповертом пользуйтесь защитными наушниками и очками. Воздействие шума может вызвать потерю слуха. Металлические опилки и прочие частицы в воздухе могут вызвать необратимое повреждение глаз.
- Удерживайте электроинструмент за изолированные поверхности захвата, поскольку при работе рабочий инструмент может прикоснуться к скрытой проводке. При прикосновении к находящемуся под напряжением проводу открытые металлические части ручной машины могут попасть под напряжение и вызывать поражение оператора электрическим током.

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ДРЕЛИ-ШУРУПОВЕРТА

• Следует использовать только рекомендованные аккумуляторные батареи и зарядные устройства. Запрещается использовать аккумуляторные батареи и зарядные устройства, предназначенные для других целей.
• Запрещается изменять направление вращения шпинделя электроинструмента во время его работы. Это может привести к повреждению дрели-шуруповерта.
• Чистить дрель-шуруповерт следует мягкой, сухой тряпочкой. Запрещается использовать какие-либо моющие средства или спирт.
• Ни в коем случае не ремонтируйте поврежденный электроинструмент. Поручайте ремонт только изготовителю или авторизованной мастерской.

ПРАВИЛЬНОЕ ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ

• Пользователь должен контролировать процесс заряда аккумуляторной батареи.
• Не заряжайте аккумуляторную батарею при температуре ниже 0°C.
• Заряжайте аккумуляторную батарею только зарядным устройством, рекомендованным изготовителем. Зарядное устройство, пригодное для одного типа аккумуляторной батареи, может создавать риск пожара при применении с другим типом аккумуляторной батареи.
• Когда аккумуляторная батарея не используется, держите ее на безопасном расстоянии от металлических предметов, таких как скрепки, монеты, ключи, гвозди, винты или иные мелкие металлические предметы, которые могут замкнуть клеммы аккумуляторной батареи. Короткое замыкание клемм аккумуляторной батареи может вызвать ожоги или пожар.
  • В случае повреждения и неправильной эксплуатации из аккумуляторной батареи могут выделяться

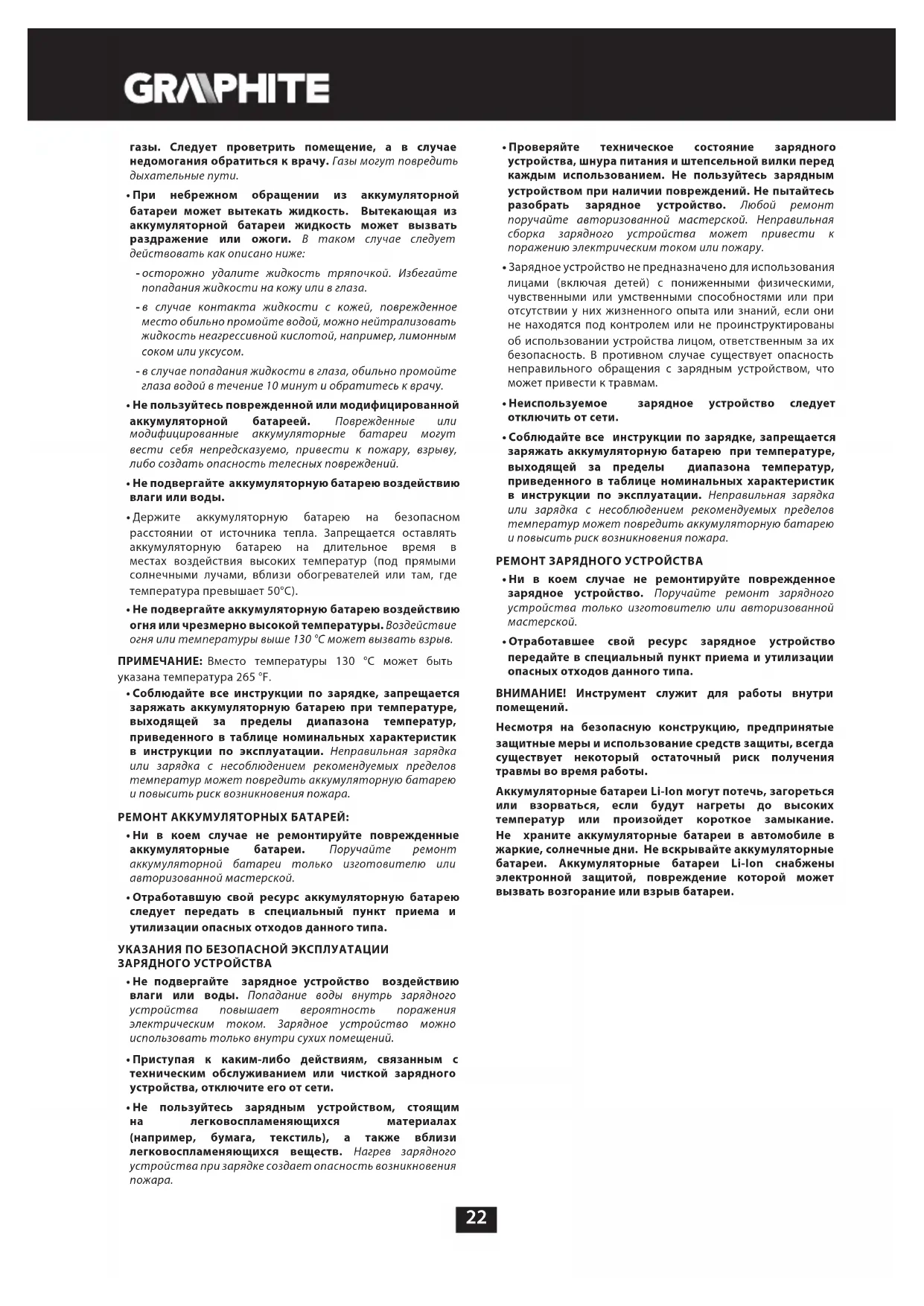

газы. Следует проветрить помещение, а в случае недомогания обратиться к врачу. Газы могут повредить дыхательные пути.

- При небрежном обращении из аккумуляторной батареи может вытекать жидкость. Вытекающая из аккумуляторной батареи жидкость может вызвать раздражение или ожоги. В таком случае следует действовать как описано ниже:

• осторожно удалите жидкость тряпочкой. Избегайте попадания жидкости на кожу или в глаза.
• в случае контакта жидкости с кожей, поврежденное место обильно промойте водой, можно нейтрализовать жидкость неагрессивной кислотой, например, лимонным соком или уксусом.
• в случае попадания жидкости в глаза, обильно промойте глаза водой в течение 10 минут и обратитесь к врачу.

- Не пользуйтесь поврежденной или модифицированной аккумуляторной батареей. Поврежденные или модифицированные аккумуляторные батареи могут вести себя непредсказуемо, привести к пожару, взрыву, либо создать опасность телесных повреждений.

- Не подвергайте аккумуляторную батарею воздействию влаги или воды.

- Держите аккумуляторную батарею на безопасном расстоянии от источника тепла. Запрещается оставлять аккумуляторную батарею на длительное время в местах воздействия высоких температур (под прямыми солнечными лучами, вблизи обогревателей или там, где температура превышает 50°C).

- Не подвергайте аккумуляторную батарею воздействию огня или чрезмерно высокой температуры. Воздействие огня или температуры выше 130 °C может вызвать взрыв.

ПРИМЕЧАНИЕ: Вместо температуры 130 °C может быть указана температура 265 °F.

- Соблюдайте все инструкции по зарядке, запрещается заряжать аккумуляторную батарею при температуре, выходящей за пределы диапазона температур, приведенного в таблице номинальных характеристик в инструкции по эксплуатации. Неправильная зарядка или зарядка с несоблюдением рекомендуемых пределов температур может повредить аккумуляторную батарею и повысить риск возникновения пожара.

РЕМОНТ АККУМУЛЯТОРНЫХ БАТАРЕЙ:

• Ни в коем случае не ремонтируйте поврежденные аккумуляторные батареи. Поручайте ремонт аккумуляторной батареи только изготовителю или авторизованной мастерской.
- Отработавшую свой ресурс аккумуляторную батарею следует передать в специальный пункт приема и утилизации опасных отходов данного типа.

УКАЗАНИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ЗАРЯДНОГО УСТРОЙСТВА

- Не подвергайте зарядное устройство воздействию влаги или воды. Попадание воды внутрь зарядного устройства повышает вероятность поражения электрическим током. Зарядное устройство можно использовать только внутри сухих помещений.

- Приступая к каким-либо действиям, связанным с техническим обслуживанием или чисткой зарядного устройства, отключите его от сети.

- Не пользуйтесь зарядным устройством, стоящим на легковоспламеняющихся материалах (например, бумага, текстиль), а также вблизи легковоспламеняющихся веществ. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.

• Проверяйте техническое состояние зарядного устройства, шнура питания и штепсельной вилки перед каждым использованием. Не пользуйтесь зарядным устройством при наличии повреждений. Не пытайтесь разобрать зарядное устройство. Любой ремонт поручайте авторизованной мастерской. Неправильная сборка зарядного устройства может привести к поражению электрическим током или пожару.
• Зарядное устройство не предназначено для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании устройства лицом, ответственным за их безопасность. В противном случае существует опасность неправильного обращения с зарядным устройством, что может привести к травмам.
• Неиспользуемое зарядное устройство следует отключить от сети.
• Соблюдайте все инструкции по зарядке, запрещается заряжать аккумуляторную батарею при температуре, выходящей за пределы диапазона температур, приведенного в таблице номинальных характеристик в инструкции по эксплуатации. Неправильная зарядка или зарядка с несоблюдением рекомендуемых пределов температур может повредить аккумуляторную батарею и повысить риск возникновения пожара.

РЕМОНТ ЗАРЯДНОГО УСТРОЙСТВА

• Ни в коем случае не ремонтируйте поврежденное зарядное устройство. Поручайте ремонт зарядного устройства только изготовителю или авторизованной мастерской.
• Отработавшее свой ресурс зарядное устройство передайте в специальный пункт приема и утилизации опасных отходов данного типа.

ВНИМАНИЕ! Инструмент служит для работы внутри помещений.

Несмотря на безопасную конструкцию, предпринятые защитные меры и использование средств защиты, всегда существует некоторый остаточный риск получения травмы во время работы.

Аккумуляторные батареи Li-Ion могут потечь, загореться или взорваться, если будут нагреты до высоких температур или произойдет короткое замыкание. Не храните аккумуляторные батареи в автомобиле в жаркие, солнечные дни. Не вскрывайте аккумуляторные батареи. Аккумуляторные батареи Li-Ion снабжены электронной защитой, повреждение которой может вызвать возгорание или взрыв батареи.

Расшифровка пиктограмм:

1234

5

6

7

8

91011

1. Прочитайте инструкцию по эксплуатации, соблюдайте указания и правила техники безопасности, приведенные в инструкции.
2. Носите защитные очки и средства защиты органов слуха.
3. Не разрешайте детям прикасаться к электроинструменту.
4. Берегите от дождя.
5. Эксплуатируйте внутри помещений, берегите от воды и влаги.
6. Вторичная переработка.
7. Класс защиты II.
8. Селективный сбор отходов.
9. Не бросайте аккумуляторные батареи в огонь.
10. Создает опасность для водной среды.
11. Не нагревайте выше 50°C.

КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ

Дрель-шуруповерт это электроинструмент с питанием от аккумуляторной батареи. В качестве привода использован коллекторный двигатель постоянного тока с постоянными магнитами и планетарной передачей. Дрель-шуруповерт можно использовать в режиме работы «сверление с ударом» или «сверление без удара». Дрель-шуруповерт предназначена для ввинчивания и вывинчивания винтов и шурупов, а также сверления отверстий в металле, древесине, пластмассе и керамике в режиме работы без удара.

В режиме сверления с ударом данным электроинструментом можно сверлить отверстия в бетоне, камне, кирпиче и т.п.

Беспроводной электроинструмент с питанием от аккумулятора пригодится при выполнении строительных, ремонтных и столярных работ, а также при отделке интерьеров, адаптации помещений и для всех работ, выполняемых домашними мастерами.

Запрещается применять электроинструмент не по назначению.

ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ

Перечисленная ниже нумерация касается элементов инструмента, представленных на страницах с графическими изображениями.

1. Быстрозажимной патрон
2. Кольцо быстрозажимного патрона
3. Кольцо регулировки величины крутящего момента
4. Переключатель скоростей

5. Переключатель направления вращения

6. Патрон

7. Аккумуляторная батарея
8. Кнопка крепления аккумуляторной батареи
9. Кнопка включения
10. Подсветка
11. Светодиоды
12. Зарядное устройство
13. Кнопка сигнализации степени заряда аккумуляторной батареи
14. Сигнализация степени заряда аккумуляторной батареи (светодиоды).
15. Переключатель режима работы.

* Внешний вид приобретенного электроинструмента может незначительно отличаться от изображенного на рисунке

РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

СБОРКА/НАСТРОЙКА

ИНФОРМАЦИЯ

ПОДГОТОВКА К РАБОТЕ

ВЫЕМКА / КРЕПЛЕНИЕ АККУМУЛЯТОРА

• Поставьте переключатель направления вращения (5) в центральное положение.
• Нажмите кнопку крепления аккумуляторной батареи (8) и вытащите аккумуляторную батарею (7) (рис. А).
• Вставьте заряженную аккумуляторную батарею (7) в рукоятку до щелчка – чтобы сработала кнопка крепления аккумуляторной батареи (8).

Инструмент поставляется в торговую сеть с частично заряженной аккумуляторной батареей. Аккумуляторную батарею заряжайте при температуре окружающей среды от 4°C до 40°C. Новая аккумуляторная батарея, либо аккумуляторная батарея, которая не использовалась в течение длительного времени, достигнет своей номинальной емкости после 3-5 циклов заряда и разряда.
- Выньте аккумуляторную батарею (7) из электроинструмента (рис. А).

- Подключите зарядное устройство к электрической сети (230 В АС).

• Вставьте аккумуляторную батарею (7) в зарядное устройство (12) (рис. В). Проверьте правильное положение аккумуляторной батареи (она должна быть вставлена до конца).

После включения зарядного устройства в розетку (230 В АС) загорится зеленый светодиод (11) зарядного устройства, который сигнализирует о наличии напряжения.

После того, как аккумуляторная батарея будет вставлена (7) в зарядное устройство (12), загорится красный светодиод (11) зарядного устройства, который сигнализирует о том, что идет процесс зарядки аккумуляторной батареи.

Зеленые светодиоды, сигнализирующие о степени заряда аккумуляторной батареи (14), включаются одновременно - свечение пульсирующее, комбинация их свечения разная (см. описание ниже).

• Пульсируют все светодиоды - это означает, что заряд на исходе и аккумуляторная батарея требует зарядки.
  • Светятся 2 светодиода - это означает частичную разрядку
• Пульсирующее свечение 1 светодиода - это свидетельствует о высоком уровне заряда аккумулятора.

После зарядки аккумуляторной батареи, светодиод (11) зарядного устройства загорается зеленым цветом, все светодиоды, сигнализирующие о степени заряда аккумуляторной батареи (14) светят непрерывно. Через некоторое время (порядка 15 с) светодиоды, сигнализирующие о степени заряда аккумуляторной батареи (14), гаснут.

Продолжительность процесса зарядки аккумуляторной батареи не должна превышать 8 часов. Превышение данного времени может вызвать повреждение аккумуляторов батареи. Зарядное устройство не выключается автоматически после полной зарядки аккумуляторной батареи. Красный светодиод зарядного устройства будет продолжать светить. Светодиоды, сигнализирующие о степени заряда, погаснут через некоторое время. Отключите питание перед выемкой аккумуляторной батареи из зарядного устройства. Избегайте коротких и частых подзарядок. Не подзаряжайте аккумуляторную батарею после кратковременного использования электроинструмента. Существенное сокращение времени работы аккумуляторной батареи между его подзарядками свидетельствует об ее износе и необходимости замены.

Во время зарядки аккумуляторные батареи очень сильно нагреваются. Не начинайте работу сразу после завершения процесса зарядки – дайте аккумуляторной батарее остыть до комнатной температуры. Это защитит аккумуляторную батарею от повреждения.

СИГНАЛИЗАЦИЯ СТЕПЕНИ ЗАРЯДА АККУМУЛЯТОРА

Аккумуляторная батарея оснащена сигнализацией степени заряда (3 светодиода LED) (14). Чтобы проверить степень заряда аккумуляторной батареи, следует нажать кнопку степени заряда аккумуляторной батареи (13) (рис. С). Свечение всех светодиодов свидетельствует о высоком уровне заряда аккумуляторной батареи. Свечение 2 светодиодов означает частичную разрядку. Свечение только 1 светодиода означает, что заряд на исходе и аккумуляторная батарея требует зарядки.

ТОРМОЗ ШПИНДЕЛЯ

Дрель-шуруповерт оснащена электронным тормозом, который останавливает шпиндель сразу после отжатия кнопки включения (9). Тормоз обеспечивает точность ввинчивания и сверления, предотвращая свободное вращение шпинделя после выключения.

РАБОТА / НАСТРОЙКА

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

Включение - нажмите кнопку включения (9).

Выключение - отпустите кнопку включения (9).

При каждом нажатии кнопки включения (9) загорается светодиод (10) освещающий рабочее место.

РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ

Скорость ввинчивания или сверления можно регулировать, посредством увеличения или уменьшения нажима на кнопку включения (9). Благодаря регулировке частоты возможен плавный пуск, что при сверлении отверстий в гипсе и керамической плитке предотвращает скольжение сверла, а при ввинчивании и отвинчивании помогает сохранять контроль над инструментом.

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Установка кольца регулировки величины крутящего момента (3) в выбранном положении вызывает установку муфты на передачу определенной величины крутящего момента. После достижения установленной величины крутящего момента происходит автоматическое расцепление предохранительной муфты. Это предохраняет дрельшуруповерт от повреждения, а шуруп - от ввинчивания на слишком большую глубину.

РЕГУЛИРОВКА ВЕЛИЧИНЫ КРУТЯЩЕГО МОМЕНТА

• Для разных винтов/шурупов и материалов используются разные величины крутящего момента.
• Чем больше число, соответствующее данному положению, тем больше крутящий момент. (рис. D).
  • С помощью кольца регулировки величины крутящего момента (3) задайте нужную величину крутящего момента.
• Всегда начинайте работу с небольшого крутящего момента.
• Постепенно увеличивайте величину крутящего момента, пока не получите удовлетворяющий результат.
• При откручивании винтов/шурупов требуется крутящий момент большей величины.
• Для сверления следует выбрать отметку с изображением сверла. В данном положении величина крутящего момента самая большая.
• Способность подбора соответствующей величины крутящего момента развивается по мере практики.

Установка кольца регулировки величины крутящего момента в позиции сверления вызывает дезактивацию предохранительной муфты.

КРЕПЛЕНИЕ РАБОЧЕГО ИНСТРУМЕНТА

• Поставьте переключатель направления вращения (5) в центральное положение.
• Поворачивая кольцо быстрозажимного патрона (2) против часовой стрелки (см. обозначение на кольце), получаем необходимое раскрытие кулачков патрона, позволяющее вставить сверло или сменный наконечник (рис. Е).
• Для закрепления рабочего инструмента в патроне следует повернуть кольцо быстрозажимного патрона (2) по часовой стрелке и крепко затянуть.

Демонтаж рабочего инструмента осуществляется в последовательности, обратной его монтажу.

Закрепляя сверло или сменный наконечник в патроне, обратите внимание на правильное положение рабочего инструмента. При работе с короткими сменными наконечниками в качестве удлинителя используйте магнитный держатель.

ЛЕВОЕ-ПРАВОЕ ВРАЩЕНИЕ

С помощью переключателя оборотов (5) можно выбрать направление вращения шпинделя (рис. F).

Вращение вправо - поставьте переключатель (5) в крайнее левое положение.

Вращение влево - поставьте переключатель (5) в крайнее правое положение.

^4 Внимание, в некоторых случаях в приобретенном электроинструменте положение переключателя может не соответствовать направлению вращения, указанному в инструкции. Обращайте внимание на графические символы на переключателе или корпусе инструмента.

Безопасным положением является центральное положение переключателя направления вращения (5), предотвращающее случайное включение электроинструмента.

• В данном положении невозможно включить дрельшуруповерт.

• В данном положении производите замену сверла или сменного наконечника.
- Перед включением электроинструмента проверьте правильное положение переключателя направления вращения (5).

Запрещается изменять направление вращения дрели- шуруповерта во время вращения шпинделя.

ИЗМЕНЕНИЕ СКОРОСТИ ВРАЩЕНИЯ

Переключатель скоростей (4) (рис. G) позволяет увеличить диапазон скорости вращения.

Скорость I: диапазон оборотов меньше, большой крутящий момент.

Скорость II: диапазон оборотов больше, меньше крутящий момент.

Установите переключатель скоростей в требуемое положение, в зависимости от выполняемой работы. Если переключатель не переключается, слегка проверните шпиндель.

Запрещается менять положение переключателя скоростей во время работы дрели-шуруповерта. Это может вызвать повреждение электроинструмента.

Длительное сверление с низкой частотой вращения шпинделя чревато перегревом двигателя. Необходимо делать перерывы в работе или позволить инструменту поработать без нагрузки с максимальной скоростью вращения в течение порядка 3 минут.

Кольцо для переключения режима работы (15) (рис. I) служит для выбора режима работы электроинструмента:

• Символ шурупа – ввинчивание при активной предохранительной муфте.
• Символ сверла – сверление. Работа с самым высоким крутящим моментом (деактивация предохранительной муфты).
• Символ молотка – сверление с ударом (деактивация предохранительной муфты).

Установка кольца для переключения режима работы в положение сверления с ударом вызывает деактивацию предохранительной муфты.

Запрещается пытаться поменять положение кольца для переключения режима работы при вращающемся шпинделе электроинструмента. Это может привести к серьезному повреждению электроинструмента.

ФИКСАТОР

Дрель-шуруповерт оснащена удобным фиксатором (6), который предназначен, к примеру, для крепления дрелишуруповерта на ремень при выполнении работ на высоте.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Приступая к каким-либо действиям, связанным со сборкой, регулировкой, ремонтом или обслуживанием, следует вынуть аккумуляторную батарею из электроинструмента.

УХОД И ХРАНЕНИЕ

• Рекомендуется чистить электроинструмент после каждого использования.
• Для чистки запрещается использовать воду и прочие жидкости.

• Чистите электроинструмент с помощью сухой тряпочки или сжатым воздухом под небольшим давлением.

• Запрещается использовать для чистки чистящие средства и растворители, так как они могут повредить пластмассовые элементы электроинструмента.

• Систематически очищайте вентиляционные отверстия, чтобы не допустить перегрева электроинструмента.
  • В случае сильного искрения на коллекторе поручите специалисту проверить состояние угольных щеток двигателя.
• Храните электроинструмент в сухом и недоступном для детей месте.
• Инструмент должен храниться без аккумуляторной батареи.

ЗАМЕНА БЫСТРОЗАЖИМНОГО ПАТРОНА

Быстрозажимной патрон навинчен на шпиндель дрели- шуруповерта и дополнительно предохранен винтом.

• Поставьте переключатель направления вращения (5) в центральное положение.
• Разведите губки быстрозажимного патрона (1) и отвинтите крепежный винт (левая резьба) (рис. Н).
• Закрепите шестигранный ключ в быстрозажимном патроне, слегка ударьте по другому концу шестигранного ключа.
• Отвинтите быстрозажимной патрон.
• Монтаж быстрозажимного патрона осуществляется в последовательности, обратной его демонтажу.

Все неполадки должны устраняться авторизованной сервисной мастерской производителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Ударная аккумуляторная дрель – шуруповерт
Параметр Величина
Напряжение аккумуляторной батареи 18 V DC
Диапазон частоты вращения на холостом ходу	скорость I 0-35	0 min ^-1
	скорость II 0-1	250 min ^-1
Частота удара на холостом ходу	скорость I 0-52	50 min ^-1
	скорость II 0-1	8750 min ^-1
Рабочий диапазон быстрозажимного патрона		2-13 mm
Диапазон регулировки крутящего момента		1–16 +сверление,сверление с ударом
Макс. крутящий момент («мягкое»ввинчивание)		35 Nm
Макс. крутящий момент («твердое»ввинчивание)		55 Nm
Класс защиты III
Масса 1,3 kg
Год выпуска 2021

Аккумуляторная батарея системы Graphite Energy+
Параметр Величина
Аккумулятор	58G001	58G004
Напряжение аккумулятора	18 B DC	18 B DC
Тип аккумулятора Li-Ion Li-Ion
Емкость аккумулятора	2000 мАч	4000 мАч

Диапазонокружающей среды	температур	4°C – 40°C	4°C – 40°C
Продолжительностьзарядкизарядным устройством 58G002	зарядки	1424
Масса 0,400 кг 0,650 кг
Год выпуска 2021 2021

Зарядное устройство системы Graphite Enery+
Параметр Величина
Тип зарядного устройства 58G002
Напряжение питания 230 V AC
Частота тока питающей сети 50 Hz
Напряжение заряда 22 V DC
Макс. ток заряда 2300 mA
Диапазон температур окружающей среды	4^ - 40^
Продолжительность зарядки аккумуляторной батареи 58G001	1 h
Продолжительность зарядки аккумуляторной батареи 58G004	2 h
Класс защиты II
Масса 0,300 kg
Год выпуска	2021

ИНФОРМАЦИЯ ОБ УРОВНЕ ШУМА И ВИБРАЦИИ

Информация об уровне шума и вибрации

Уровни шума, то есть уровень звукового давления L_p , а также уровень звуковой мощности Lw_A и значение неопределенности измерения K, приведенные ниже в данной инструкции по эксплуатации, определены по EN 60745.

Уровень вибрации (значение виброускорения) a_h и значение неопределенности измерения К определены по EN 60745-2-1, и приведены ниже.

Приведенный в данной инструкции по эксплуатации уровень вибрации определен по методу измерений, установленному стандартом EN 60745, и может использоваться для сравнения разных моделей электроинструмента одного класса. Параметры вибрационной характеристики можно также использовать для предварительной оценки вибрационной экспозиции.

Заявленная вибрационная характеристика представительна для основных рабочих заданий электроинструмента. Вибрационная характеристика может измениться, если электроинструмент будет использоваться для других целей, либо с другими рабочими принадлежностями, а также в случае недостаточного технического ухода за электроинструментом. Приведенные выше причины могут вызвать увеличение длительности вибрационной экспозиции за период работы.

Для точной оценки вибрационной экспозиции следует учесть время, в течение которого электроинструмент находится в отключенном состоянии, либо во включенном, но не работает. В данном случае значение полной вибрации может быть значительно ниже. Для защиты оператора от вредного воздействия вибрации необходимо применять дополнительные меры безопасности, а именно: обеспечивать технический уход за электроинструментом и рабочими принадлежностями, поддерживать температуру рук на приемлемом уровне, соблюдать режим труда.

Уровень звукового давления: Lpa = 84 дБ(А) K=3 дБ(А)

Уровень звуковой мощности: LwA = 95 дБ(A) K=3 дБ(A)

Виброускорение: ah = 7,528 м/с² K = 1,5 м/с²

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Электроприборы не следует выбрасывать вместе с домашними отходами. Их следует передать в специальный пункт утилизации. Информацию на тему утилизации может предоставить продавец изделия или местные власти. Электронное и электрическое оборудование, отработавшее свой срок эксплуатации, содержит опасные для окружающей среды вещества. Неутилизированное оборудование представляет потенциальную угрозу для окружающей среды и здоровья людей.

Li-Ion

Аккумуляторы/аккумуляторные батареи не следует выбрасывать вместе с домашними отходами, а также их запрещается бросать в огонь или в воду. Поврежденные или отработавшие свой ресурс аккумуляторные батареи следует утилизировать в соответствии с действующей директивой, касающейся утилизации аккумуляторов и аккумуляторных батарей. Батареи следует возвращать в пункты сбора полностью разряженными, если батареи не полностью разряжены, их необходимо защитить от короткого замыкания. Использованные батареи можно бесплатно вернуть в торговых точках. Покупатель товара обязан вернуть использованные аккумуляторы.

* Оставляем за собой право вводить изменения.

Компания „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, расположенная в Варшаве по адресу: ul. Pograniczna 2/4 (далее „Grupa Topex“) сообщает, что все авторские права на содержание настоящей инструкции (далее „Инструкция”), в т.ч. текст, фотографии, схемы, рисунки и чертежи, а также компоновка, принадлежат исключительно компании Grupa Topex и защищены законом от 4 февраля 1994 года об авторском праве и смежных правах (Вестник законодательных актов РП № 90 поз. 631 с послед. изм). Копирование, воспроизведение, публикация, изменение элементов инструкции без письменного согласия компании Grupa Topex строго запрещено и может повлечь за собой гражданскую и уголовную ответственность. Информация о дате изготовления указана в серийном номере, который находится на изделии

ИНФОРМАЦИЯ О ДАТЕ ИЗГОТОВЛЕНИЯ

УКАЗАНА В СЕРИЙНОМ НОМЕРЕ,

КОТОРЫЙ НАХОДИТСЯ НА ИЗДЕЛИИ

Порядок расшифровки информации следующий:

2XXXYYG*****

где

2XXX – год изготовления,

YY – месяц изготовления

G- код торговой марки (первая буква)

***** - порядковый номер изделия

ПРАВИЛА ЕКСПЛУАТАЦІЇ АКУМУЛЯТОРІВ ТА ДОГЛЯДУ ЗА НИМИ

РЕМОНТ ЗАРЯДНОГО АДАПТЕРА

ОПИС ГРАФІЧНИХ СИМВОЛІВ

УВАГА!

ЗАСТЕРЕЖЕННЯ

МОНТАЖ/НАЛАШТУВАННЯ

ІНФОРМАЦІЯ

ПРОТИПЕРЕВАНТАЖУВАЛЬНА МУФТА

ЗАМИНА РІЗАЛЬНОГО/РОБОЧОГО ІНСТРУМЕНТУ

ПЕРЕМИКАЧ РОБОЧОГО РЕЖИМУ

НОМИНАЛЬНІ ХАРАКТЕРИСТИКИ

АКУМУЛАТОРЕН УДАРЕН ВИНТОВЕРТ 58G010

ВНИМАНИЕ: ПРЕДИ ДА ПРИСТЪПИТЕ КЪМ УПОТРЕБА НА ЕЛЕКТРОИНСТРУМЕНТА, СЛЕДВА ВНИМАТЕЛНО ДА ПРОЧЕТЕТЕ НАСТОЯЩАТА ИНСТРУКЦИЯ И ДА Я ЗАПАЗИТЕ С ЦЕЛ ПО-НАТАТЬШНО ИЗПОЛЗВАНЕ.

ПОДРОБНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

СПЕЦИАЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С ПРОБИВНИЯ ВИНТОВЕРТ

ПРАВИЛНО ОБСЛУЖВАНЕ И ЕКСПЛОАТАЦИЯ НА АКУМУЛАТОРИТЕ

РЕМОНТ НА АКУМУЛАТОРИТЕ:

ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

МОНТАЖ/НАСТРОЙКИ

ИНФОРМАЦИЯ

ИЗВАЖДАНЕ / ПОСТАВЯНЕ НА АКУМУЛАТОРА

МОНТАЖ НА РАБОТНИЯ ИНСТРУМЕНТ

ОБСЛУЖВАНЕ И ПОДДРЪЖКА

ОБСЛУЖВАНЕ И ПОДДРЪЖКА

ПОДМЯНА НА ПАТРОННИКА ЗА БЪРЗО ЗАКРЕПВАНЕ

ДАННИ ЗА ШУМА И ВИБРАЦИИТЕ
