Produkto tipas	Belaidis smūginis gręžtuvas-suktuvas
Prekės ženklas	Graphite
Modelis	58G010
Vardinė akumuliatoriaus įtampa	18 V DC
Akumuliatoriaus tipas	Li-Ion
Akumuliatoriaus talpa (suderinami modeliai)	2000 mAh (58G001) arba 4000 mAh (58G004)
Tuščiosios eigos greitis (I greitis)	0 – 350 min⁻¹
Tuščiosios eigos greitis (II greitis)	0 – 1250 min⁻¹
Smūgių dažnis tuščiąja eiga (I greitis)	0 – 5250 min⁻¹
Smūgių dažnis tuščiąja eiga (II greitis)	0 – 18750 min⁻¹
Griebtuvo anga	2 – 13 mm
Maksimalus sukimo momentas (minkštas sukimas)	35 Nm
Maksimalus sukimo momentas (kietas sukimas)	55 Nm
Sukimo momento padėčių skaičius	16 + gręžimas / smūgis
Svoris (be akumuliatoriaus)	1,3 kg
Apsaugos klasė	III
Pagrindinės funkcijos	Gręžimas, sukimas, smūginis gręžimas
Darbinis apšvietimas	Integruotas LED
Veleno stabdys	Taip, elektrinis
Priežiūra ir valymas	Valyti sausa šluoste arba žemo slėgio suspaustu oru
Rekomenduojamos apsaugos priemonės	Apsauginiai akiniai ir klausos apsaugos
Suderinamas įkroviklis	58G002 (230 V AC, 50 Hz)
Leistina įkrovimo temperatūra	4 °C iki 40 °C
Pagaminimo metai	2021

Dažnai užduodami klausimai - 58G010 Graphite

Kaip įdėti ir išimti akumuliatorių į Graphite 58G010 gręžtuvą?

Norėdami išimti akumuliatorių, pirmiausia nustatykite sukimosi krypties parinkiklį į centrinę padėtį, tada paspauskite akumuliatoriaus tvirtinimo mygtuką ir traukite akumuliatorių atgal. Norėdami įdėti, įstumkite įkrautą akumuliatorių į rankenos angą, kol išgirsite spragtelėjimą.

Kokia yra akumuliatoriaus įkrovimo procedūra?

Išimkite akumuliatorių iš gręžtuvo, įjunkite įkroviklį 58G002 į 230 V AC lizdą, tada įstatykite akumuliatorių į įkroviklį. Raudonas diodas rodo įkrovimą; kai diodas tampa žalias ir įkrovimo lygio indikatoriai užsigesta po maždaug 15 sekundžių, akumuliatorius yra įkrautas. Neviršykite 8 valandų įkrovimo laiko.

Kaip reguliuoti sukimosi greitį?

Sukimosi greitis yra kintamas ir reguliuojamas keičiant jungiklio spaudimo jėgą. Lengvas spaudimas duoda mažą greitį, stipresnis spaudimas padidina greitį. Tai leidžia sklandžiai paleisti.

Kaip pasirinkti darbo režimą (sukimas, gręžimas, smūgis)?

Naudokite darbo režimo parinkimo žiedą, esantį už griebtuvo. Pasukite jį ant varžto simbolio sukimui su įjungtu sukimo momento ribotuvu, ant grąžto simbolio gręžimui (maksimalus sukimo momentas) arba ant kūjaus simbolio smūginiam gręžimui.

Kaip pakeisti greičius (pavaros santykį)?

Naudokite greičio perjungimo jungiklį, esantį virš gaiduko. I padėtis: sumažintas greitis (0-350 aps./min.) su dideliu sukimo momentu. II padėtis: didelis greitis (0-1250 aps./min.) su mažu sukimo momentu. Niekada neperjunkite greičio, kai velenas sukasi.

Kaip nustatyti priveržimo momentą?

Pasukite momento nustatymo žiedą ant norimo numerio (1-16). Kuo didesnis skaičius, tuo didesnis momentas. Visada pradėkite nuo mažiausio momento ir palaipsniui didinkite. Gręžimui pasirinkite padėtį, pažymėtą grąžtu (maksimalus momentas).

Kokios svarbios saugos taisyklės turi būti laikomasi?

Visada dėvėkite apsauginius akinius ir klausos apsaugas. Laikykite gręžtuvą už izoliuotų paviršių, jei dirbate šalia paslėptų kabelių. Naudokite tik rekomenduojamus akumuliatorius ir įkroviklius. Niekada nekeiskite sukimosi krypties, kai velenas sukasi.

Kaip prižiūrėti gręžtuvą?

Po kiekvieno naudojimo nuvalykite įrenginį sausa šluoste arba žemo slėgio suspaustu oru. Nenaudokite vandens ar tirpiklių. Reguliariai valykite ventiliacijos angas, kad išvengtumėte perkaitimo. Laikykite įrankį sausoje vietoje, vaikams nepasiekiamoje vietoje, išėmę akumuliatorių.

Ką daryti, jei iš akumuliatoriaus išteka skysčio?

Jei iš akumuliatoriaus išteka skysčio, atsargiai nuvalykite jį šluoste, vengdami sąlyčio su oda ar akimis. Patekus ant odos, gausiai nuplaukite vandeniu ir neutralizuokite silpna rūgštimi (citrinų sultimis ar actu). Patekus į akis, plaukite 10 minučių švariu vandeniu ir kreipkitės į gydytoją.

Kaip pakeisti greitojo užspaudimo griebtuvą?

Nustatykite sukimosi krypties parinkiklį į centrinę padėtį. Atidarykite griebtuvo nasrus ir atsukite tvirtinimo varžtą (kairinis sriegis) šešiakampiu raktu. įkiškite raktą į griebtuvą ir lengvai patapšykite kitą galą, kad atsuktumėte. Montavimas atliekamas atvirkštine tvarka.

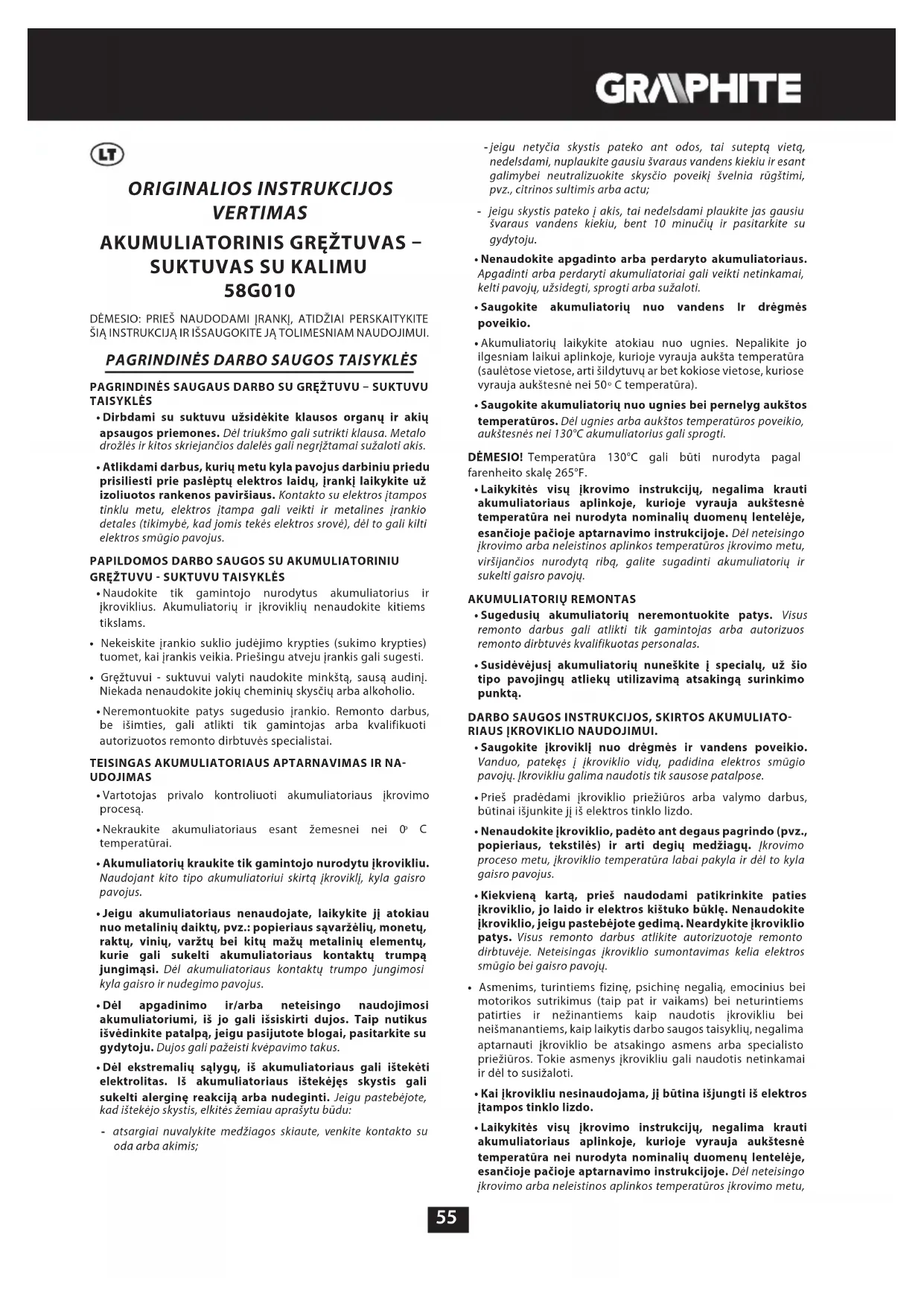

NAUDOJIMO INSTRUKCIJA 58G010 Graphite

- Dirbdami su suktuvu užsidėkite klausos organų ir akių apsaugos priemones. Dėl triukšmo gali sutrikti klausa. Metalo drožlės ir kitos skriejančios dalelės gali negrįztamai sužaloti akis.

- Atlikdami darbus, kurių metu kyla pavojus darbiniu priedu prisiliesti prie paslėptų elektros laidų, įrankį laikykite už izoliuotos rankenos paviršiaus. Kontakto su elektros įtampos tinklu metu, elektros įtampa gali veikti ir metalines įrankio detales (tikimybė, kad jomis tekės elektros srovė), dėl to gali kilti elektros smūgio pavojus.

PAPILDOMOS DARBO SAUGOS SU AKUMULIATORINIU GREŽTUVU - SUKTUVU TAISYKLĖS

- Naudokite tik gamintojo nurodytus akumuliatorius ir jkroviklius. Akumuliatorių ir jkroviklių nenaudokite kitiems tikslams.

- Nekeiskite įrankio suklio judėjimo krypties (sukimo krypties) tuomet, kai įrankis veikia. Priešingu atveju įrankis gali sugesti.

- Gręztuvui - suktuvui valyti naudokite minkstą, sausą audinį. Niekada nenaudokite jokių cheminių skysčių arba alkoholio.

- Neremontuokite patys sugedusio įrankio. Remonto darbus, be išimties, gali atlikti tik gamintojas arba kvalifikuoti autorizuotos remonto dirbtuvės specialistai.

TEISINGAS AKUMULIATORIAUS APTARNAVIMAS IR NA- UDOJIMAS

- Vartotojas privalo kontroliuoti akumuliatoriaus ikrovimo procesa.

- Nekraukite akumuliatoriaus esant žemesnei nei 0° C temperatūrai.

- Akumuliatorių kraukite tik gamintojo nurodytu įkrovikliu. Naudojant kito tipo akumuliatoriui skirtą įkroviklį, kyla gaisro pavojus.

- Jeigu akumuliatoriaus nenaudojate, laikykite jì atokiau nuo metalinių daiktų, pvz.: popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų bei kitų mažų metalinių elementų, kurie gali sukelti akumuliatoriaus kontaktų trumpą jungimąsi. Dėl akumuliatoriaus kontaktų trumpo jungimosi kyla gaisro ir nudegimo pavojus.

- Dėl apgadinimo ir/arba neteisingo naudojimosi akumuliatoriumi, iš jo gali išsiskirti dujos. Taip nutikus išvėdinkite patalpą, jeigu pasijutote blogai, pasitarkite su gydytoju. Dujos gali pažeisti kvėpavimo takus.

- Dėl ekstremalių sąlygų, iš akumuliatoriaus gali ištekėti elektrolitas. Iš akumuliatoriaus ištekėjęs skystis gali sukelti alerginę reakciją arba nudeginti. Jeigu pastebėjote, kad ištekėjo skystis, elkitės žemiau aprašytu būdu:

- atsargiai nuvalykite medžiagos skiaute, venkite kontakto su oda arba akimis;

-jeigu netyčia skystis pateko ant odos, tai suteptą vietą, nedelsdami, nuplaukite gausiu švaraus vandens kiekiu ir esant galimybei neutralizuokite skysčio poveikį švelnia rūgštimi, pvz., citrinos sultimis arba actu;

- jeigu skystis pateko i akis, tai nedelsdami plaukite jas gausiu švaraus vandens kiekiu, bent 10 minučių ir pasitarkite su gydytoju.

- Nenaudokite apgadinto arba perdaryto akumuliatoriaus. Apgadinti arba perdaryti akumuliatoriai gali veikti netinkamai, kelti pavoju, užsidegti, sprogti arba sužaloti.

- Saugokite akumuliatorių nuo vandens Ir drėgmės poveikio.

- Akumuliatorių laikykite atokiau nuo ugnies. Nepalikite jo ilgesniam laikui aplinkoje, kurioje vyrauja aukšta temperatūra (saulėtose vietose, arti šildytuvų ar bet kokiose vietose, kuriose vyrauja aukštesnė nei 50° C temperatūra).

- Saugokite akumuliatorių nuo ugnies bei pernelyg aukštos temperatūros. Del ugnies arba aukštos temperatūros poveikio, aukštesnės nei 130°C akumuliatorius gali sprogti.

DÈMESIO! Temperatura 130°C gali būti nurodyta pagal farenheito skalę 265°F.

• Laikykitės visų įkrovimo instrukcijų, negalima krauti akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė temperatūra nei nurodyta nominalių duomenų lentelėje, esančioje pačioje aptarnavimo instrukcijoje. Dėl neteisingo įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu, viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir sukelti gaisro pavojų.

AKUMULIATORIŲ REMONTAS

- Sugedusių akumuliatorių neremontuokite patys. Visus remonto darbus gali atlikti tik gamintojas arba autorizuos remonto dirbtuvės kvalifikuotas personalas.

- Susidėvėjusi akumuliatorių nuneškite i specialų, už šio tipo pavojingu atlieku utilizavimą atsakingą surinkimo punktą.

DARBO SAUGOS INSTRUKCIJOS, SKIRTOS AKUMULIATORIAUS |KROVIKLIO NAUDOJIMUI.

- Saugokite jkroviklij nuo drègmés ir vandens poveikio. Vanduo, patekes i jkroviklio vidų, padidina elektros smūgio pavojų. jkrovikliu galima naudotis tik sausose patalpose.

- Prieš pradėdami įkroviklio priežiūros arba valymo darbus, būtinai išjunkite jį iš elektros tinklo lizdo.

- Nenaudokite jkroviklio, padėto ant degaus pagrindo (pvz., popieriaus, tekstilės) ir arti degių medžiagų. [jkrovimo proceso metu, jkroviklio temperatūra labai pakyla ir dėl to kyla gaisro pavojus.

- Kiekvieną kartą, prieš naudodami patikrinkite paties ikroviklio, jo laido ir elektros kištuko būklę. Nenaudokite ikroviklio, jeigu pastebėjote gedimą. Neardykite ikroviklio patys. Visus remonto darbus atlikite autorizuotoje remonto dirbtuvėje. Neteisingas ikroviklio sumontavimas kelia elektros smūgio bei gaisro pavojų.

- Asmenims, turintiems fizinę, psichinę negalią, emocinius bei motorikos sutrikimus (taip pat ir vaikams) bei neturintiems patirties ir nežinantiems kaip naudotis jkrovikliu bei neišmanantiems, kaip laikytis darbo saugos taisyklių, negalima aptarnauti jkroviklio be atsakingo asmens arba specialisto priežiūros. Tokie asmenys jkrovikliu gali naudotis netinkamai ir dėl to susižaloti.

- Kai jkrovikliu nesinaudojama, jì būtina išjungti iš elektros įtampos tinklo lizdo.

- Laikykitės visų įkrovimo instrukcijų, negalima krauti akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė temperatūra nei nurodyta nominalų duomenų lentelėje, esančioje pačioje aptarnavimo instrukcijoje. Dėl neteisingo įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu,

viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir sukelti gaisro pavojų.

JKROVIKLIO REMONTAS

• Sugedusio jkroviklio neremontuokite patys. Visus remonto darbus gali atlikti tik gamintojas arba kvalifikuotas autorizuotos remonto dirbtuvės personalas.
• Susidėvėjusi įkroviklį nuneškite į specialų, už šio tipo pavojingų atliekų utilizavimą atsakingą surinkimo punktą.

DĖMESIO! Irenginiu galima naudotis tik patalpų viduje.

Nepaisant saugios įrankio konstrukcijos, apsauginių ir papildomų apsaugos priemonių naudojimo, visada, darbo metu išlieka sužalojimų tikimybė.

Dėl trumpo jungimosi bei tuomet, kai ličio jonų akumuliatorius labai įkaista, jis gali ištekėti, užsidegti arba sprogti. Nelaikykite jo automobilyje karštomis, saulėtomis dienomis. Neardykite akumuliatoriaus. Ličio jonų akumuliatoriai turi elektroninius, apsauginius įrenginius, kuriuos pažeidus, jie gali užsidegti arba sprogti.

Panaudotų grafinių ženklų paaiškinimas

1234

6

7

8

5

6

7

8

91011

1. Perskaitykite aptarnavimo instrukciją, atkreipkite dėmesį į patarimus ir laikykitės visų joje esančių perspėjimų bei saugos nuorodu.
2. Naudokitės asmeninėmis apsaugos priemonėmis, apsauginiais akiniais, klausos apsaugos priemonėmis.
3. Prie jrenginio neleiskite vaikų.
4. Saugokite nuo lietaus.
5. Naudokite tik patalpų viduje, saugokite nuo vandens ir drėgmės.
6. Perdirbimas
7. Antra apsaugos klasė.
8. Selektyvus surinkimas.
9. Nemeskite i ugni.
10. Kelia pavojų aplinkai, vandens telkiniams.
11. Saugokite, kad nejkaistų aukščiau nei 50°C.

KONSTRUKCIJA IR PASKIRTIS

Gręžtuvas - suktuvas yra elektrinis įrankis, kurio energijos šaltinis yra akumuliatorius. Įrankis varomas komutatoriniu varikliu su pastovios srovės magnetais ir planetarine pavara. Su gręžtuvu - suktuvu galima dirbti naudojant smūgių funkciją arba be jos (išjungus). Smūginis gręžtuvas - suktuvas yra skirtas medvaržčių ir varžtų išsukimui ir jsukimui į medieną, metalą arba plastmasę ir keramiką bei skylių gręžimui išvardintose medžiagose, išjungus kalimo funkciją.

Draudžiama elektrini įrankį naudoti ne pagal paskirtį.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Greito užveržimo griebtuvas
2. Greito užveržimo griebtuvo žiedas
3. Sukimo momento reguliavimo žiedas
4. Greičių keitimo jungiklis

5. Sukimo krypties keitimo jungiklis

6. Tvirtinimas

7. Akumuliatorius

8. Akumuliatoriaus tvirtinimo mygtukas

9. Jungiklis

10. Apšvietimas

11. Diodai LED

12. Ikroviklis

13. Akumuliatoriaus ikrovimo lygio rodiklio jungiklis

14. Akumuliatoriaus jkrovimo lygio rodiklis (diodai LED).

15. Darbo réžimo nustatymo žiedas.

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÈMESIO

JSPÉJIMAS

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

PASIRUOŠIMAS DARBUI

AKUMULIATORIAUS IDĖJIMAS IR IŠĖMIMAS

• Sukimo krypties keitimo jungiklj (5) paslinkite vidurio link.
• Paspauskite akumuliatoriaus tvirtinimo mygtuką (8) ir ištraukite akumuliatorių (7) (pav. A).
• Įkrautą akumuliatorių (7) įstatykite į rankenoje esantį laikiklj ir stumkite tol, kol išgirsite akumuliatoriaus tvirtinimo mechanizmo spragtelėjimą (8).

AKUMULIATORIAUS IKROVIMAS

Suktuvas parduodamas su dalinai jkrautu akumuliatoriumi. Akumuliatorių kraukite aplinkoje, kurioje vyrauja nuo 4° C iki 40° C temperatūra. Naujas arba ilgesnį laiką nenaudotas akumuliatorius pilnai jkraunamas bei veikia visu pajėgumu po 3 – 5 iškrovimo ir jkrovimo ciklų.

• Ištraukite akumuliatorių (7) iš elektrinio įrankio (pav. A).
• Ikroviklj jjunkite i elektros tinklo lizda (230 V AC).
• Akumuliatorių (7) įstatykite įjkroviklį (12) (pav. B). Patikrinkite ar akumuliatorius įstatytas tinkamai (įstumtas iki galo).

Po to, kai ikroviklis jungiamas i elektros įtampos tinklo lizdą (230 V AC), užsidega žalias diodas (11) (žiūrėkite žemiau sekantį aprašymą), kuris įspėja, kad įtampa yra jjungta.

Akumuliatorių (7) įstačius į ikroviklj (12), ikroviklio korpuse užsidega raudonas diodas (11), kuris įspėja, kad vyksta akumuliatoriaus ikrovimo procesas.

Tuo pačiu metu žybčioja žali akumuliatoriaus jkrovimo lygio diodai (14), skirtingu eiliškumu (žiūrėkite žemiau sekantį aprašymą).

• Žybčioja visi diodai – įspėjimas, kad akumuliatorius visiškai išsikrovęs ir jį būtina įkrauti.
• Žybčioja 2 diodai – įspėjimas apie dalinį akumuliatoriaus išsikrovimą.
• Žybčioja 1 diodas – įspėjimas, kad akumuliatorius yra visiškai įkrautas.

Pasibaigus akumuliatoriaus jkrovimo procesui, jkroviklio korpuse esantis diodas (11) šviečia žaliai, o visi akumuliatoriaus jkrovimo lygio diodai (14) dega pastoviai. Praėjus tam tikram laiko tarpui (apytikriai 15 s), akumuliatoriaus jkrovimo lygio diodai (14) užgęsta.

Nekraukite akumuliatoriaus ilgiau nei 8 valandas. Viršijus nurodytą ikrovimo laiką, galimas akumuliatoriaus baterijų gedimas. Pilnai jsikrovus akumuliatoriui, ikroviklis automatiškai neišsijungia. Žalios spalvos diodas, ikroviklio korpuse, šviečia toliau. Akumuliatoriaus ikrovimo lygio diodai užgęsta praėjus tam tikram laiko tarpui. Prieš išimdami akumuliatorių iš ikroviklio, išjunkite iš elektros įtampos tinklo lizdo. Venkite kelių akumuliatorių ikrovimo be pertraukos (vieno po kito). Trumpai pasinaudoję įrankiu, nekraukite akumuliatoriaus papildomai. Jeigu tarp ikrovimų laikas kaskart vis trumpesnis, reiškia, kad akumuliatorius yra išeikvotas ir jį reikia pakeisti nauju.

Įkrovimo metu akumuliatorius labai įkaista. Nedirbkite iškart po įkrovimo, palaukite kol akumuliatorius atvės (pasieks kambario temperatūrą). Taip apsaugosite akumuliatorių nuo gedimo.

AKUMULIATORIAUS IKROVIMO LYGIO RODIKLIS

Akumuliatorius turi jkrovimo lygio rodiklj (3 diodai LED) (14). Norédami patikrinti akumuliatoriaus jkrovimo lygj, paspauskite akumuliatoriaus jkrovimo lygio rodiklio mygtuką (13) (pav. C). Šviečiantys visi diodai reiškia aukščiausią akumuliatoriaus jkrovimo lygj. Šviečiantys raudonas ir geltonas diodai įspėja apie dalinį akumuliatoriaus išsikrovimą. Šviečiantys 2 diodai reiškia, kad akumuliatorius yra dalinai išsikrovęs. Šviečiantis 1 diodas reiškia, kad akumuliatorius yra pilnai išsikrovęs ir ji reikia jkrauti.

SUKLIO STABDYS

Elektriniame įrankyje yra elektroninis stabdys, kuris tuojau pat sustabdo suklj, vos tik atleidžiamas jungimo mygtukas (9). Tai užtikrina tikslų varžtų jsukimo ir išsukimo gylį (neleidžia jsukti pernelyg giliai) ir sustabdo suklio sukimąsi atleidus jungiklj.

DARBAS IR REGULIAVIMAS

IJUNGIMAS IR IŠJUNGIMAS

Ijungimas – paspauskite jjungimo mygtuką (9).

Išjungimas – paleiskite jjungimo mygtuką (9).

Kiekvieną kartą, paspaudus jjungimo mygtuką (9) jsijungia diodas (LED) (10), apšviečiantis darbo vietą.

SUKIMO GREIČIO REGULIAVIMAS

Sukimo greitj, darbo metu, galima reguliuoti stipriau arba silpniau spaudžiant jjungimo mygtuką (9). Dėl sukimo greičio reguliavimo funkcijos yra galimas švelnus startas, kuris gręžiant skyles gipse arba keramikoje padeda išvengti grąžto slydimo medžiagos paviršiumi, o išsukimo ir jsukimo metu leidžia kontroliuoti darbo eiga.

APSAUGINÉ MOVA NUO PERKROVOS

Sukimo momento reguliavimo žiedo (3) nustatymas tam tikra padėtimi, pasirenkant reikiamą sukimo momentą, fiksuojamas apsaugine mova. Pasiekus pasirinktą sukimo momentą, apsauginė mova nuo perkrovos atsijungia automatiškai. Tai užtikrina varžto jsukimo gylį t.y., neleidžia jsukti pernelyg giliai ir apsaugo gręžtuvą – suktuvą nuo gedimo.

SUKIMO MOMENTO REGULIAVIMAS

• Skirtingiems varžtams sukti ir skirtingoms medžiagoms apdoroti turi būti naudojami skirtingų dydžių sukimo momentai.
• Kuo didesnis skaičius ant sukimo momento reguliavimo žiedo, tuo didesnis sukimo momentas (pav. D).

• Sukdami sukimo momento reguliavimo žiedą (3) nustatykite reikiamo dydžio sukimo momentą.

• Darbą visada pradėkite nustatę mažesnio dydžio sukimo momentą.

• Sukimo momentą didinkite palaipsniui tol, kol pasieksite reikiamą rezultatą.
• Varžtu sukimui rinkitės didesnį sukimo momentą.
• Norėdami gręžti rinkitės gražto simbolį. Esant šiam nustatymui sukimo momentas yra didžiausias.
• Gebėjimas pasirinkti tinkamą sukimo momentą įgyjamas dirbant (praktikuojantis).

Sukimo momento reguliavimo žiedą nustačius ties grążto simboliu, apsauginė mova nuo perkrovos neaktyvi.

DARBINIO PRIEDO TVIRTINIMAS

• Sukimo krypties jungiklj (5) nustatykite ties viduriu.
• Sukdami greito tvirtinimo griebtuvo žiedą (2), prieš laikrodžio rodyklę (atkreipkite dėmesį į ženklus ant žiedo), reikiamu pločiu atverkite gnybtus, į kuriuos įstatykite grąztą arba sukimo antgalį (pav. E).
• Norint įtvirtinti darbinį priedą, reikia prisukti greito tvirtinimo griebtuvo (2) žiedą, laikrodžio rodyklių kryptimi ir priveržti.

Darbinis priedas išimamas atvirkščiu jo tvirtinimui eiliškumu.

Tvirtinant gražtą arba sukimo antgalį greito veržimo griebtuve, reikia atkreipti dėmesį i darbinio priedo padėtį. Tvirtinant trumpus sukimo antgalius ar gražtus, reikia naudoti papildomą magnetinį laikikliį (pailginimui).

SUKIMO KRYPTIS I DEŠINĖ IR KAIRE

Sukimo krypties keitimo jungikliu (5) nustatoma suklio sukimosi kryptis (pav. F).

Sukimas i dešinę - jungiklj (5) pastumkite iki galo j kaire.

Sukimas i kaire - jungikli (5) pastumkite iki galo i dešinę.

* Perspėjame, kad išimtinais atvejais jungiklio padėtis, nustatant sukimo kryptį gali skirtis nuo aprašytos. Atkreipkite dėmesį į grafinius ženklus, esancius ant jungiklio arba jrenginio korpuso.

Sukimosi krypties jungiklis (5), nustatytas ties viduriu, apsaugo nuo atsitiktinio, elektrinio jrankio jsijungimo.

• Nustačius šia padėtimi gręžtuvas – suktuvas nejsijungia.
  • Nustačius šia padėtimi keičiami grąžtai arba antgaliai.
• Prieš ijungiant reikia patikrinti ar sukimosi krypties jungiklis (5) nustatytas reikiama padėtimi.

Negalima keisti sukimosi krypties, kai gręztuvo - suktuvo suklys sukasi.

GREIČIO KEITIMAS

Dél greičio keitimo jungiklio (4) (pav. G) yra galimybė didinti sukimosi greitį.

I greitis: sukimosi greitis mažesnis, sukimo jęga didelė.

Il greitis: sukimosi greitis didesnis, sukimo jęga mażesnė.

Pavarų keitimo jungiklio padėtį rinkitės atsižvelgdami į numatytus atlikti darbus. Jeigu jungiklis nejuda, reikia tuputį pasukti suklį.

Gręžtuvui – suktuvui veikiant niekada nekeiskite greićio reguliavimo jungiklio padėties. Dėl to elektrinis įrankis gali sugesti.

Ilgą laiką grężiant mažais sūkiais variklis gali perkaisti. Dirbti reikia su pertraukomis arba kas tam tikrą laiko tarpą leisti įrankiui veikti maksimaliais sūkiais be apkrovos, apytikriai 3 min.

DARBO RĚŽIMO NUSTATYMO ŽIEDAS

Darbo rėžimo nustatymo žiedu (15) (pav. I) galite pasirinkti reikiamą įrankio veikimo funkciją:

- Varžto simbolis – sukimas su aktyviu sukimo momento ribotuvu (jjungtas).

- Gražto simbolis – grężimas. Pasiekiamas aukščiausias sukimo momentas (sukimo momento ribotuvas neaktyvus).

- Plaktuko simbolis – grężimas su kalimu (sukimo momento ribotuvas neaktyvus).

Darbo réžimo nustatymo žiedą pasukus ties darbo réžimo funkcija grężimas arba grężimas su kalimu, sukimo momento ribotuvas išjungiamas.

Nekeiskite darbo réžimo nustatymo žiedo padėties tuomet, kai įrankio suklys sukasi. Nepaisydami šio įspėjimo galite stipriai sugadinti elektrini įrank].

TVIRTINIMAS

Gręžtuvas – suktuvas turi praktišką tirtinimą (6), kuris skirtas įrankio prikabinimui, pvz., prie montuotojo diržo, dirbant aukštumoje.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš pradėdami bet kokius su montavimu, reguliavimu, remontu arba aptarnavimu susijusius veiksmus, iš įrankio būtinai išimkite akumuliatorių.

APTARNAVIMAS IR PRIEŽIŪRA

• Patariame, įrankį išvalykite po kiekvieno naudojimosi juo.
• Valymui nenaudokite vandens bei kitų skysčių.
• Gręžtuvą - suktuvą valykite sausu audiniu arba prapūskite suslėgto, žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių bei tirpiklių, kadangi jie gali pažeisti detales, pagamintas iš dirbtinių medžiagų.
• Reguliariai valykite variklio korpuse esančias ventiliacijos angas, taip apsaugosite įrankį nuo perkaitimo.
• Pernelyg kibirkščiuojant skirstytuve, kreipkitės į kvalifikuotą specialistą, kad patikrintų variklio anglinių šepetėlių būklę.
• Irankj visada laikykite sausoje, vaikams neprieinamoje vietoje.
• Irankj laikykite tik su išimtu akumuliatoriumi.

GREITO TVIRTINIMO GRIEBTUVO KEITIMAS

Greito tvirtinimo griebtuvas yra užsuktas ant gręžtuvo – suktuvo suklio sriegio ir papildomai pritvirtintas varžtu.

• Sukimo krypties jungiklj (5) nustatykite ties viduriu.
• Atverkite greito tvirtinimo griebtuvo (1) gnybtus ir atsukite tvirtinimo varžtą (kairysis sriegis) (pav. H).
• I griebtuvą įstatykite šešiakampį raktą ir nestipriai suduokite per kitą rakto galą.

- Atsukite greito tvirtinimo griebtuvą.

Greito tvirtinimo griebtuvas uždedamas atvirkščiu nuémimui eiliškumu.

Visų rūšių gedimai turi būti šalinami autorizuotose gamintojo remonto dirbtuvėse.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Akumuliatorinis gręžtuvas – suktuvas su kalimu
Dydis Vertė
Akumuliatoriaus įtampa 18 V DC
Sukimosi greitis be apkrovos	greitis I 0-350 min	-1
	greitis II 0-1250 min	-1
Smūgių dažnis be apkrovos	greitis I 0-5250 min	-1
	greitis II 0-18750 min	-1
Greito tvirtinimo griebtuvo skersmuo 2-13 mm
Sukimo momento reguliavimo ribos		1–16 + gręžimas, gręžimas su kalimu
Maks. sukimo momentas („minkštas“ sukimas) 35 Nm
Maks. sukimo momentas („kietas“ sukimas) 55 Nm
Apsaugos klasė III
Svoris 1,3 kg
Gamybos data		2021

Akumuliatorius Graphite Energy+ sistemoms
Dydis Vertė
Akumuliatorius	58G001	58G004
Akumuliatoriaus įtampa	18 V DC	18 V DC
Akumuliatoriaus tipas	Li-Ion Li-Ion
Akumuliatoriaus talpa 2000 mAh	4000 mAh
Aplinkos temperatūros ribos	4^ - 40^	4^ - 40^
jkrovimo laikas, naudojant įkroviklį 58G002	1 h	2 h
Svoris	0,400 kg	0,650 kg
Gamybos metai	2021 2021

Graphite Energy+ sistemos įkroviklis
Dydis Vertė
Įkroviklio tipas	58G002
Įtampa	230 V AC
Įkrovimo dažnis	50 Hz
Įkrovimo įtampa	22 V DC
Maks. įkrovimo įtampa 2300 mA
Aplinkos temperatūros ribos	4 ^ C – 40 ^ C
Akumuliatoriaus įkrovimo laikas 58G001	1 h
Akumuliatoriaus įkrovimo laikas 58G004	2 h
Apsaugos klasė	II
Svoris	0,300 kg
Gamybos metai	2021

GARSO IR VIBRACIJOS DUOMENYS

Informacija apie triukšmą ir vibraciją

Duomenys apie skleidžiamo triukšmo lygį, pavyzdžiui, garso slėgio lygį Lp A ir garso galios lygį Lw A bei matavimų paklaidas K yra pateikti žemiau esančiose nuorodose, pagal standartą EN 60745.

Vibracijos pagrečio vertė a ir matavimo paklaidos K nustatytos pagal standartą EN 60745-2-1, žr. žemiau.

Šioje instrukcijoje nurodytas vibracijos lygis buvo išmatuotas pagal standarte EN 60745 nurodytas matavimo procedūras ir gali būti naudojamas įrankių palyginimui. Jis taip pat gali būti naudojamas ir preliminariam vibracijos poveikio vertinimui.

Nurodytas vibracijos lygis yra pakankamai tikslus, kai šis elektrinis įrankis naudojamas pagal paskirtį. Jeigu elektrinis įrankis bus naudojamas kitiems tikslams arba su kitokiais nei nurodyta darbiniais priedais taip pat nebus tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl prieš tai minėtų priežasčių, vibracijos lygis, viso darbo metu gali būti didesnis nei nurodyta.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į momentus, kai įrankis išjungtas arba kai jis yra įjungtas, bet nenaudojamas darbui (veikia be apkrovos). Tokiu būdu, bendra nurodyta vertė gali būti daug mažesnė. Siekiant apsaugoti vartotoją nuo vibracijos poveikio pasekmių, būtina imtis papildomų saugos priemonių, pvz., prižiūrėti įrankį ir darbinius priedus, užtikrinti tinkamą rankų temperatūrą, teisingai organizuoti darbą.

Garso slègio lygis: LpA = 84 dB (A) K = 3dB (A)

Vibracijos pagrečio vertė: ah = 7,528 m/s²; K = 1,5 m/s²

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atliekų perdirbimo jmonę. Informacijos apie atliekų perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

Li-Ion

Akumuliatorių ir baterijų negalima mesti kartu su kitomis buitinėmis attlekomis taip pat negalima mesti į ugnį arba vandenį. Sugedusius arba išsiekvojusius akumuliatorius reikia atiduoti perdirbimui, pagal direktyvos nuostatus, dėl akumuliatorių ir baterijų utilizavimo. Baterijas reikia gražinti į visiškai iškrautas surinkimo vietas, jei baterijos nėra visiškai išsikrovusios, jas reikia apsaugoti nuo trumpojo jungimo. Panaudotas baterijas galima nemokamai gražinti komercinėse vietose. Prekių pirkėjas privalo gražinti panaudotas baterijas.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa" (toliau: „Grupa Topex”), kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos śios instrukcijos (toliau: „instrukcija”) autorinės teisės, tai yra śioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, del autorių ir gretutinių teisių apsaugos, priimtą įstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais). Neturint raštiško Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra griežtai draudžiama bei gresia civilinė ar baudžiamoji atsakomybė.

INSTRUKCIJU TULKOJUMS NO ORIGINÄLVALODAS

AKUMULATORA

TRIECIENURBJMAŠINA- SKRÜVGRIEZIS

58G010

PIEZIME: PIRMS ELEKTROINSTRUMENTA LIETOŠANAS UZSAKŠANAS NEPIECIEŠAMS UZMANIGI IZLASIT ŠO INSTRUKCIJU UN SAGLABAT TO.

İPAŞI DROŠİBAS NOTEIKUMI

DETALIZETI NOTEIKUMI DROŠAM DARBAM AR URBJMAŠINU-SKRÜVGRIEZI
