Vrsta izdelka	Akumulatorski vrtalnik in vijačnik z udarnim mehanizmom
Znamka	Graphite
Model	58G010
Nazivna napetost akumulatorja	18 V DC
Vrsta akumulatorja	Li-Ion
Kapaciteta akumulatorja (združljivi modeli)	2000 mAh (58G001) ali 4000 mAh (58G004)
Hitrost prostega teka (hitrost I)	0 – 350 min⁻¹
Hitrost prostega teka (hitrost II)	0 – 1250 min⁻¹
Frekvenca udarca prostega teka (hitrost I)	0 – 5250 min⁻¹
Frekvenca udarca prostega teka (hitrost II)	0 – 18750 min⁻¹
Odprtina vpenjalne glave	2 – 13 mm
Največji navor (mehko vijačenje)	35 Nm
Največji navor (trdo vijačenje)	55 Nm
Število položajev navora	16 + vrtanje/udarjanje
Teža (brez akumulatorja)	1,3 kg
Razred zaščite	III
Glavne funkcije	Vrtanje, vijačenje, udarno vrtanje
Delovna svetilka	Vgrajena LED
Zavora vretena	Da, elektronska
Vzdrževanje in čiščenje	Čistite s suho krpo ali stisnjenim zrakom pri nizkem tlaku
Priporočena varnostna oprema	Zaščitna očala in zaščita sluha
Združljiv polnilnik	58G002 (230 V AC, 50 Hz)
Dovoljena temperatura polnjenja	4 °C do 40 °C
Leto izdelave	2021

Pogosto zastavljena vprašanja - 58G010 Graphite

Kako vstaviti in odstraniti akumulator na vrtalniku Graphite 58G010?

Za odstranitev akumulatorja najprej nastavite stikalo za smer vrtenja v sredinski položaj, nato pritisnite pritrdilni gumb na akumulatorju in ga povlecite nazaj. Za vstavljanje potisnite napolnjen akumulator v ohišje ročaja, dokler ne zaslišite klik.

Kakšen je postopek polnjenja akumulatorja?

Odstranite akumulator iz vrtalnika, priključite polnilnik 58G002 v vtičnico 230 V AC, nato vstavite akumulator v polnilnik. Rdeča dioda označuje polnjenje; ko dioda postane zelena in indikatorji napolnjenosti ugasnejo po približno 15 sekundah, je akumulator napolnjen. Ne polnite več kot 8 ur.

Kako nastaviti hitrost vrtenja?

Hitrost vrtenja je spremenljiva in se nastavlja s pritiskom na stikalo. Rahli pritisk daje nizko hitrost, močnejši pritisk poveča hitrost. To omogoča mehak zagon.

Kako izbrati način delovanja (vijačenje, vrtanje, udarjanje)?

Uporabite obroč za izbiro načina delovanja, ki je nameščen za vpenjalno glavo. Obrnite ga na simbol vijaka za vijačenje z aktivnim omejevalnikom navora, na simbol svedra za vrtanje (največji navor) ali na simbol kladiva za udarno vrtanje.

Kako zamenjati hitrosti (prestavno razmerje)?

Uporabite stikalo za menjavo hitrosti, ki se nahaja nad sprožilcem. Položaj I: zmanjšana hitrost (0-350 vrt/min) z visokim navorom. Položaj II: visoka hitrost (0-1250 vrt/min) z zmanjšanim navorom. Nikoli ne menjajte hitrosti, ko se vreteno vrti.

Kako nastaviti navor zategovanja?

Obrnite obroč za nastavitev navora na želeno številko (1 do 16). Višje kot je število, večji je navor. Vedno začnite z nizkim navorom in ga postopoma povečujte. Za vrtanje izberite položaj, označen s svedrom (največji navor).

Katera pomembna varnostna navodila je treba upoštevati?

Vedno nosite zaščitna očala in zaščito sluha. Vrtalnik držite za izolirane površine, če delate v bližini skritih kablov. Uporabljajte samo priporočene akumulatorje in polnilnike. Nikoli ne spreminjajte smeri vrtenja, ko je vreteno v pogonu.

Kako vzdrževati vrtalnik?

Po vsaki uporabi napravo očistite s suho krpo ali stisnjenim zrakom pri nizkem tlaku. Ne uporabljajte vode ali topil. Redno čistite zračnike, da preprečite pregrevanje. Orodje shranjujte na suhem mestu, izven dosega otrok, z odstranjenim akumulatorjem.

Kaj storiti v primeru puščanja tekočine iz akumulatorja?

Če iz akumulatorja izteka tekočina, jo previdno obrišite s krpo, pri čemer se izogibajte stiku s kožo ali očmi. V primeru stika s kožo temeljito sperite z vodo in nevtralizirajte z blago kislino (limonin sok ali kis). V primeru stika z očmi izpirajte 10 minut s čisto vodo in poiščite zdravniško pomoč.

Kako zamenjati hitrovpenjalno glavo?

Nastavite stikalo za smer vrtenja v sredinski položaj. Odprite čeljusti vpenjalne glave in odvijte pritrdilni vijak (levi navoj) s pomočjo imbus ključa. Vstavite ključ v vpenjalno glavo in rahlo potrkajte po drugem koncu, da jo odvijete. Montaža poteka v obratnem vrstnem redu.

NAVODILA ZA UPORABO 58G010 Graphite

• Med delom z vrtalnikom-vijačnikom je treba nositi naušnike in zaščitna očala. Izpostavljenost na hrup lahko povzroči izgubo sluha. Kovinski okruški in drugi leteči delci lahko povzročijo trajno poškodbo oči.
• Med deli, pri katerih bi lahko delovno orodje naletelo na prekrite električne kable, je treba napravo držati za izolirane površine ročajev. Stik z napajalnim kablom lahko povzroči prenos napetosti na kovinske dele naprave, kar lahko povzroči električni udar.

DODATNA NAVODILA ZA VARNO UPORABO VRTALNIKA - VIJAČNIKA

• Uporabljajo se lahko le priporočene baterije in polnilniki. Uporaba baterij in polnilnikov v druge namene ni dovoljena.
• Medtem ko orodje deluje, ni dovoljeno spreminjati smeri vrtenja vretena orodja. Sicer lahko pride do poškodbe vrtalnika-vijačnika.
• Za čiščenje vrtalnika-vijačnika je treba uporabljati mehko, suho tkanino. Nikoli ni dovoljeno uporabljati detergenta ali alkohola.
• Poškodovane naprave ni dovoljeno popravljati. Popravila lahko izvede le proizvajalec ali pooblaščeni servis.

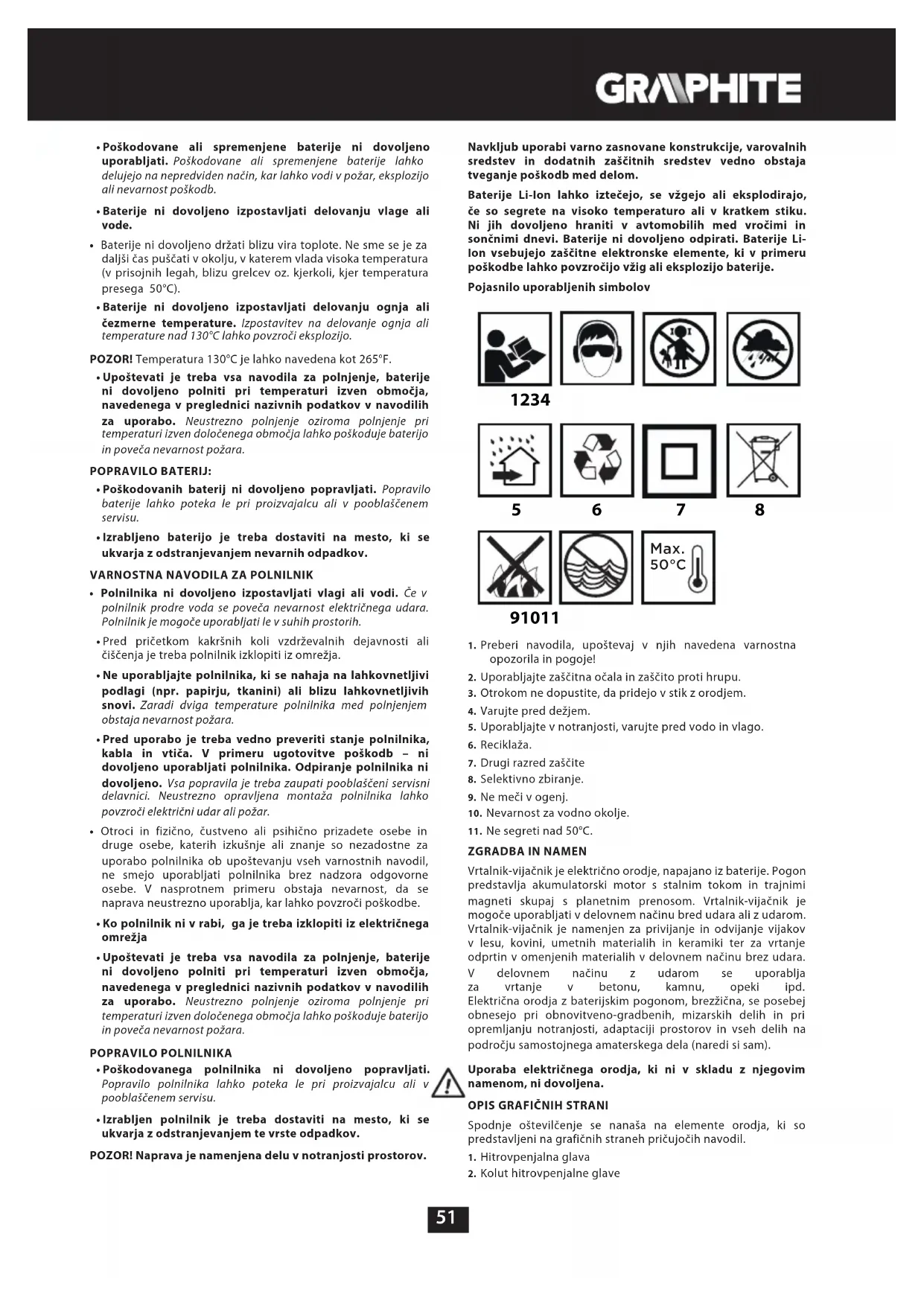

PRAVILNA OSKRBA IN UPORABA BATERIJ

• Postopek polnjenja baterije mora uporabnik nadzirati.
• Izogibati se je treba polnjenju baterije pri temperaturah pod 0°C.
• Baterijo je treba polniti izključno s polnilnikom, ki ga priporoča proizvajalec. Uporaba polnilnika, namenjenega za polnjenje druge vrste baterij, lahko povzroči požar.
• Ko se baterija ne uporablja, jo je treba hraniti ločeno od kovinskih predmetov, kot so spenjalniki papirja, kovanci, žeblji, vijaki ali drugi mali kovinski predmeti, ki lahko poškodujejo stike baterije. Kratek stik na sponkah akumulatorja lahko povzroči opekline ali požar.
• V primeru poškodbe in/ali neustrezne uporabe baterije lahko pride do puščanja plinov. Prezračiti je treba prostor in se v primeru zdravstvenih težav posvetovati z zdravnikom. Plini lahko poškodujejo dihalne poti.

• V ekstremnih pogojih lahko pride do izlitja tekočine iz baterije. Tekočina, ki priteče iz baterije, lahko povzroči razdraženost ali opekline. V primeru ugotovitve uhajanja je treba postopati na naslednji način:

• tekočino previdno obrišite s kosom tkanine. Izogibajte se stiku s kožo ali očmi.

• če pride do stika tekočine s kožo, je treba dotično mesto na telesu takoj sprati z veliko količino čiste vode, eventualno nevtralizirati tekočino s pomočjo blage kisline, npr. z limoninim sokom ali kisom.

• če tekočina pride v oči, jo je treba takoj sprati z veliko količino čiste vode, najmanj 10 minut, in poiskati pomoč zdravnika.

• Poškodovane ali spremenjene baterije ni dovoljeno uporabljati. Poškodovane ali spremenjene baterije lahko delujejo na nepredviđen način, kar lahko vodi v požar, eksplozijo ali nevarnost poškodb.

• Baterije ni dovoljeno izpostavljati delovanju vlage ali vode.
• Baterije ni dovoljeno držati blizu vira toplote. Ne sme se je za daljši čas puščati v okolju, v katerem vlada visoka temperatura (v prisojnih legah, blizu grelcev oz. kjerkoli, kjer temperatura presega 50°C).
• Baterije ni dovoljeno izpostavljati delovanju ognja ali čezmerne temperature. Izpostavitev na delovanje ognja ali temperature nad 130°C lahko povzroči eksplozijo.

POZOR! Temperatura 130°C je lahko navedena kot 265°F.

- Upoštevati je treba vsa navodila za polnjenje, baterije ni dovoljeno polniti pri temperaturi izven območja, navedenega v preglednici nazivnih podatkov v navodilih za uporabo. Neustrezno polnjenje oziroma polnjenje pri temperaturi izven določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

POPRAVILO BATERIJ:

• Poškodovanih baterij ni dovoljeno popravljati. Popravilo baterije lahko poteka le pri proizvajalcu ali v pooblaščenem servisu.
• Izrabljeno baterijo je treba dostaviti na mesto, ki se ukvarja z odstranjevanjem nevarnih odpadkov.

VARNOSTNA NAVODILA ZA POLNILNIK

• Polnilnika ni dovoljeno izpostavljati vlagi ali vodi. Če v polnilnik prodre voda se poveča nevarnost električnega udara. Polnilnik je mogoče uporabljati le v suhih prostorih.
• Pred pričetkom kakršnih koli vzdrževalnih dejavnosti ali čiščenja je treba polnilnik izklopiti iz omrežja.
• Ne uporabljajte polnilnika, ki se nahaja na lahkovnetljivi podlagi (npr. papirju, tkanini) ali blizu lahkovnetljivih snovi. Zaradi dviga temperature polnilnika med polnjenjem obstaja nevarnost požara.
• Pred uporabo je treba vedno preveriti stanje polnilnika, kabla in vtiča. V primeru ugotovitve poškodb - ni dovoljeno uporabljati polnilnika. Odpiranje polnilnika ni dovoljeno. Vsa popravila je treba zaupati pooblaščeni servisni delavnici. Neustrezno opravljena montaža polnilnika lahko povzroči električni udar ali požar.
• Otroci in fizično, čustveno ali psihično prizadete osebe in druge osebe, katerih izkušnje ali znanje so nezadostne za uporabo polnilnika ob upoštevanju vseh varnostnih navodil, ne smejo uporabljati polnilnika brez nadzora odgovorne osebe. V nasprotnem primeru obstaja nevarnost, da se naprava neustrezno uporablja, kar lahko povzroči poškodbe.
• Ko polnilnik ni v rabi, ga je treba izklopiti iz električnega omrežja
• Upoštevati je treba vsa navodila za polnjenje, baterije ni dovoljeno polniti pri temperaturi izven območja, navedenega v preglednici nazivnih podatkov v navodilih za uporabo. Neustrezno polnjenje oziroma polnjenje pri temperaturi izven določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

POPRAVILO POLNILNIKA

• Poškodovanega polnilnika ni dovoljeno popravljati. Popravilo polnilnika lahko poteka le pri proizvajalcu ali v pooblaščenem servisu.
• Izrabljen polnilnik je treba dostaviti na mesto, ki se ukvarja z odstranjevanjem te vrste odpadkov.

POZOR! Naprava je namenjena delu v notranjosti prostorov.

Navkljub uporabi varno zasnovane konstrukcije, varovalnih sredstev in dodatnih zaščitnih sredstev vedno obstaja tveganje poškodb med delom.

Baterije Li-Ion lahko iztečejo, se vžgejo ali eksplodirajo, če so segrete na visoko temperaturo ali v kratkem stiku. Ni jih dovoljeno hraniti v avtomobilih med vročimi in sončnimi dnevi. Baterije ni dovoljeno odpirati. Baterije Li-Ion vsebujejo zaščitne elektronske elemente, ki v primeru poškodbe lahko povzročijo vžig ali eksplozijo baterije.

Pojasnilo uporabljenih simbolov

1234

5

6

7

8

91011

1. Preberi navodila, upoštevaj v njih navedena varnostna opozorila in pogoje!
2. Uporabljajte zaščitna očala in zaščito proti hrupu.
3. Otrokom ne dopustite, da pridejo v stik z orodjem.
4. Varujte pred dežjem.
5. Uporabljajte v notranjosti, varujte pred vodo in vlago.
6. Reciklaža.
7. Drugi razred zaščite
8. Selektivno zbiranje.
9. Ne meči v ogenj.
10. Nevarnost za vodno okolje.
11. Ne segreti nad 50°C.

ZGRADBA IN NAMEN

Vrtalnik-vijačnik je električno orodje, napajano iz baterije. Pogon predstavlja akumulatorski motor s stalnim tokom in trajnimi magneti skupaj s planetnim prenosom. Vrtalnik-vijačnik je mogoče uporabljati v delovnem načinu bred udara ali z udarom. Vrtalnik-vijačnik je namenjen za privijanje in odvijanje vijakov v lesu, kovini, umetnih materialih in keramiki ter za vrtanje odprtin v omenjenih materialih v delovnem načinu brez udara.

V delovnem načinu z udarom se uporablja za vrtanje v betonu, kamnu, opeki ipd. Električna orodja z baterijskim pogonom, brezžična, se posebej obnesejo pri obnovitveno-gradbenih, mizarskih delih in pri opremljanju notranjosti, adaptaciji prostorov in vseh delih na področju samostojnega amaterskega dela (naredi si sam).

Uporaba električnega orodja, ki ni v skladu z njegovim namenom, ni dovoljena.

OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so predstavljeni na grafičnih straneh pričujočih navodil.

1. Hitrovpenjalna glava
2. Kolut hitrovpenjalne glave

GRAPHITE

1. Kolut za nastavitev vrtilnega momenta

2. Preklopnik menjave hitrosti

3. Preklopnik smeri vrtenja

4. Ročaj

5. Baterija

6. Gumb za pritrditev baterije

7. Vklopno stikalo

8. Svetilka

9. Diode LED

10. Polnilnik

11. Tipka za signalizacijo stanja napolnitve baterije

12. Signalizacija stanja napolnitve baterije (diode LED).

13. Preklopnik med načini dela.

* Obstajajo lahko razlike med sliko in izdelkom.

OPIS UPORABLJENIH GRAFIČNIH ZNAKOV

POZOR

OPOZORILO

NAMESTITEV/NASTAVITVE

INFORMACIJA

PRIPRAVA NA UPORABO

PRIKLOP IN ODKLOP BATERIJE

• Preklopnik smeri vrtenja (5) nastavite na srednji položaj.
• Pritisnite gumb za pritrditev baterije (8) in odstranite baterijo (7) (slika A).
• Napolnjeno baterijo (7) vložite v vpenjalo v ročaju, dokler se ne zaskoči gumb za priklop baterije (8).

POLNJENJE BATERIJE

Naprava je dostavljena z delno napolnjeno baterijo. Polnjenje baterije je treba izvajati v pogojih, ko je temperatura okolice 4°C - 40°C. Baterija, nova ali taka, ki dolgo ni bila rabljena, doseže optimalno moč po približno 3-5 ciklih polnjenja in praznjenja.

• Izvlecite baterijo (7) iz naprave (slika A).
• Napajalnik priključite na omrežje (230 V AC).
• Vstavite baterijo (7) v polnilnik (12) (slika B). Preverite, ali je akumulator ustrezno nameščen (potisnjen do konca).

Po priklopu polnilnika v omrežje (230 V AC) zasveti zelena dioda (11) na polnilniku, ki signalizira priklop na napetost.

Po umestitvi baterije (7) v polnilnik (12) zasveti rdeča dioda (11) na polnilniku, ki signalizira, da poteka proces polnjenja baterije.

Hkrati utripajo zelene diode (14) stanja napolnite baterije v različnih kombinacijah (glej opis spodaj).

• Utripanje vseh diod - signalizira izpraznitev baterije in nujnost njenega polnjenja.
• Utripanje 2 diod - signalizira delno izpraznitev.

- Utripanje 1 diode - signalizira visoko raven napolnitve baterije.

Po napolnitvi baterije dioda (11) na polnilniku sveti zeleno, vse diode stanja napolnitve baterije (14) pa neprekinjeno svetijo. Po določenem času (okrog 15s) diode stanja napolnitve baterije (14) ugasnejo.

Baterije ni dovoljeno polniti več kot 8 ur. Prekoračitev tega časa lahko povzroči poškodbo baterijskih celic. Polnilnik se ne izklopi samodejno po popolni napolnitvi baterije. Zelena dioda na polnilniku bo svetila naprej. Diode stanja napolnitve

baterije se po določenem času ugasnejo. Pred odstranitvijo baterije iz polnilnika je treba odklopiti napajanje. Izogibati se je treba zaporednim kratkim polnjenjem. Baterije ni dovoljeno dodatno polniti po kratki uporabi naprave. Znaten upad časovnega obdobja med nujnimi polnjenji kaže na to, da je baterija izrabljena in potrebna menjave.

Med polnjenjem se baterije močno segrevajo. Ne uporabljajte naprave takoj po polnjenju – počakajte, da baterija doseže sobno temperaturo. S tem se prepreči poškodovanje baterije.

SIGNALIZACIJA STANJA NAPOLNITVE BATERIJE

Baterija je opremljena s signalizacijo stanja napolnitve baterije (3 diode LED) (14). Za preveritev stanja napolnitve baterije je treba pritisniti tipko signalizacije stanja napolnitve baterije (13) (slika C). Svetenje vseh diod signalizira visok nivo napolnitve baterije. Svetenje 2 diod signalizira delno izpraznjenje. Svetenje samo 1 diode kaže na izpraznitev baterije in na njeno nujno polnjenje.

ZAVORA VRETENA

Vrtalnik-vijačnik je opremljen z elektronsko zavoro, ki takoj po sprostitvi pritiska na vklopnem stikalu (9) zaustavi vreteno. Zavora zagotavlja natančno privijanje in vrtanje in ne dopušča prostega obračanja vretena po izklopu.

UPORABA / NASTAVITVE

VKLOP / IZKLOP

Vklop - pritisnite vklopno tipko (9).

Izklop - sprostite pritisk na vklopnem stikalu (9).

Vsakokratni pritisk na vklopno stikalo (9) povzroči prižig diode (LED) (10), ki osvetli delovno mesto.

REGULACIJA VRTILNE HITROSTI

Hitrost privijanja ali vrtanja je mogoče med delom regulirati s povečanjem ali zmanjšanjem pritiska na vklopnem stikalu (9). Regulacija hitrosti omogoča počasen start, kar pri vrtanju odprtin v mavcu ali glazuri prepreči zdrs svedra, pri privijanju in odvijanju pa pomaga obdržati nadzor nad delom.

PREOBREMENITVENA SKLOPKA

Nastavitev koluta za nastavitev vrtilnega momenta (3) v izbrani položaj povzroči trajno nastavitev sklopke na določeno vrednost vrtilnega momenta. Po tem, ko je dosežena vrednost nastavljenega vrtilnega momenta, se samodejno izklopi preobremenitvena sklopka. To varuje pred privitjem vijaka pregloboko ali pred poškodbami na vrtalniku-vijačniku.

REGULACIJA VRTILNEGA MOMENTA

- Za različne navoje in razne materiale se uporabljajo različne vrednosti vrtilnega momenta.

• Vrtilni moment je tem večji, tem večje je število, ki ustreza danemu položaju (slika D).

• Kolut za nastavitev vrtilnega momenta (3) nastavite na določeno vrednost vrtilnega momenta.

• Vedno je treba delo začeti z vrtilnim momentom manjše vrednosti.

• Stopenjsko povečujte vrtilni moment, dokler ne dosežete zadovoljivega rezultata.

• Za odvijanje vijakov je treba izbrati višje nastavitve.

• Za vrtanje je treba izbrati nastavitev, označeno s simbolom svedra. Pri tej nastavitvi je dosežena najvišja vrednost vrtilnega momenta.

• Sposobnost izbire ustrezne nastavitve vrtilnega momenta se pridobi s prakso.

Nastavitev koluta za nastavitev vrtilnega momenta v položaj vrtanja povzroči izklop preobremenitvene sklopke.

NAMESTITEV DELOVNEGA ORODJA

• Preklopnik smeri vrtenja (5) nastavite na srednji položaj.
• Z obračanjem koluta hitrovpenjalne glave (2) v nasprotni smeri od urinegakazalca (glejoznako nakolutu) sedosežeželen razmik čeljusti, kar omogoča vložitev svedra ali vijačnega nastavka (slika E).
• Za montažo delovnega orodja je treba kolut hitrovpenjalne glave (2) obrniti v smeri urinega kazalca in močno priviti.

Odstranitev delovnega orodja poteka v obratnem vrstnem redu od namestitve.

Ob pričvrstitvi svedra ali vijačnega nastavka v hitrovpenjalno glavo je treba paziti na ustrezno lego orodja. Pri uporabi kratkih vijačnih nastavkov ali bitov je treba dodatno uporabiti magnetno vpenjalo kot podaljšek.

SMER VRTENJA V DESNO - LEVO

S pomočjo preklopnika obratov (5) se izbere smer vrtenja vretena (slika F).

Vrtenje v desno – nastavite preklopnik (5) v skrajni levi položaj.

Vrtenje v levo – nastavite preklopnik (5) v skrajni desni položaj.

* Treba je upoštevati, da je v nekaterih primerih položaj preklopnika glede na vrtenje lahko drugačen, kot je opisano. Upoštevati je treba grafične oznake na preklopniku ali ohišju orodja.

Varen položaj je srednji položaj preklopnika smeri vrtenja (5), ki onemogoča naključen zagon električnega orodja.

• V tem položaju ni mogoče zagnati vrtalnika-vijačnika.
• V tem položaju se opravlja menjava svedrov ali nastavkov.
- Pred uporabo je treba preveriti, ali je preklopnik smeri vrtenja (5) v pravilnem položaju.

Menjavo smeri vrtenja ni dovoljeno opravljati takrat, ko se vreteno vrtalnika-vijačnika obrača.

MENJAVA HITROSTI

Preklopnik menjave hitrosti (4) (slika G) omogoča povečanje območja vrtilne hitrosti.

Hitrost I: območje vrtilne hitrosti je manjše, velika sila vrtilnega momenta.

Hitrost II: območje vrtilne hitrosti je večje, manjša sila vrtilnega momenta.

Glede na opravljano delo nastavite preklopnik za menjavo hitrosti v ustrezen položaj. Če preklopnika ni mogoče premakniti, je treba rahlo obrniti vreteno.

Nikoli ni dovoljeno preklapljati preklopnika menjave hitrosti med uporabo vrtalnika-vijačnika. To bi lahko povzročilo poškodbo električnega orodja.

Dolgotrajno vrtanje pri nizki vrtilni hitrosti vretena lahko povzroči pregretje motorja. Vrtanje je treba občasno prekiniti ali omogočiti, da naprava deluje na maksimalnih obratih brez obremenitve približno 3 minute.

PREKLOPNIK MED NAČINI DELA

Obroč za spreminjanje načina dela (15) (slika I) omogoča izbiro funkcije naprave:

• Simbol vijaka – vijačenje z aktivno preobremenitveno sklopko.
• Simbol svedra – vrtanje. Dosežena je najvišja vrednost vrtilnega momenta (deaktivacija preobremenitvene sklopke).
• Simbol kladiva – vrtanje v udarnem načinu (deaktivacija preobremenitvene sklopke).

Nastavitev koluta za spreminjanje delovnega načina v položaju vrtanja ali vrtanja v udarnem načinu povzroči deaktivacijo preobremenitvene sklopke.

Ni dovoljeno opravljati menjave položaja obroča načina dela, medtem ko se obrača vreteno naprave. To lahko povzroči resno poškodbo električnega orodja.

VPENJALO

Vrtalnik – vijačnik ima praktični ročaj (6), ki se uporablja za obešanje, npr. na monterskem pasu med delom na višini.

Pred vsakršnimi opravili v zvezi z namestitvijo, regulacijo, popravilom ali oskrbo je treba odstraniti baterijo iz naprave.

• Priporoča se čiščenje orodja neposredno po vsaki uporabi.

• Za čiščenje ni dovoljeno uporabljati vode ali drugih tekočin.

• Napravo je treba čistiti s pomočjo suhega kosa tkanine ali prepihati s komprimiranim zrakom z nizkim pritiskom.

• Ne uporabljajte čistilnih sredstev ali razredčil, saj ta lahko škodujejo delom iz umetnih mas.
• Redno je treba čistiti prezračevalne reže v ohišju motorja, da se prepreči pregrevanje orodja.

• V primeru, da pride do prekomernega iskrenja na komutatorju, je treba preverjanje stanja oglenih ščetk motorja zaupati kvalificirani osebi.

• Napravo je treba hraniti na suhem mestu in zunaj dosega otrok.

• Napravo je treba skladiščiti z odstranjeno baterijo.

MENJAVA HITROVPENJALNE GLAVE

Hitrovpenjalna glava je navita na navoj vrtalnika-vijačnika in dodatno zavarovana z vijakom.

• Preklopnik smeri vrtenja (5) nastavite na srednji položaj.
• Razširite čeljusti hitrovpenjalne glave (1) in odvijte pritrdilni vijak (levi navoj) (slika H).
• Imbus ključ pričvrstite v hitrovpenjalno glavo in rahlo udarjajte v drugi konec imbus ključa.
• Odvijte hitrovpenjalno glavo.
• Montaža hitrovpenjalne glave poteka v obratnem vrstnem redu od demontaže le-te.

Vse napake mora odpraviti pooblaščeni servis proizvajalca.

TEHNIČNI PARAMETRI

NAZIVNI PODATKI

Udarni baterijski vrtalnik – vijačnik
Parameter Vrednost
Napetost baterije 18 V DC
Območje vrtlne hitrosti v jalovem teku	hitrost I 0-350 min	^-1
	hitrost II 0-1250 min	^-1
Udarna frekvenca v jalovem teku	hitrost I 0-5250 min	^-1
	hitrost II 0-18750 min	^-1
Območje hitrovpenjalne glave 2-13 mm
Območje regulacije vrtilnega momenta		1–16 + vrtanje, vrtanje v udarnem načinu
Maks. vrtlni moment (mehko vijačenje) 35 Nm
Maks. vrtlni moment (trdo vijačenje) 55 Nm
Razred zaščite III
Teža		1,3 kg
Leto izdelave		2021
Baterija sistema Graphite Energy+
Parameter Vrednost
Akumulator 58G001 58G004
Napetost baterije 18 V DC 18 V DC
Vrsta baterije Li-Ion Li-Ion
Kapaciteta baterije 2000 mAh 4000 mAh
Temperaturno območje okolice 4	^ - 40^	4^ - 40^
Čas polnjenja s polnilnikom 58G002	1 h 2 h
Teža 0,400 kg 0,650 kg
Leto izdelave 2021 2021

Polnilnik sistema Graphite Energy+
Parameter Vrednost
Tip polnilnika	58G002
Napetost napajanja	230 V AC
Frekvenca napajanja	50 Hz
Napetost polnjenja	22 V DC
Maks. tok polnjenja	2300 mA
Temperaturno območje okolice	4°C – 40°C
Čas polnjenja baterije 58G001	1 h
Čas polnjenja baterije 58G004	2 h
Razred zaščite	II
Teža	0,300 kg
Leto izdelave	2021

PODATKI O HRUPU IN VIBRACIJAH

Informacije o hrupu in vibracijah

Ravni oddajanega hrupa, kot npr. raven oddajanega zvočnega pritiska Lp A ter raven zvočne moči Lw A in netočnost meritve K, so navedene v navodilih v skladu s standardom EN 60745.

Stopnja vibracij a_h in netočnost meritve K so določeni v skladu s standardom EN 60745-2-1, navedenim spodaj.

Spodaj navedena stopnja vibracij je bila izmerjena v skladu s postopkom meritve, navedenim v standardu EN 60745, in se lahko uporablja za primerjavo električnih orodij. Uporabljati jo je mogoče tudi za začetno oceno izpostavljenosti na vibracije.

Navedena raven vibracij je reprezentativna za osnovno uporabo električnega orodja. Stopnja vibracij se lahko spremeni, će se električno orodje uporablja za druge namene ali z drugimi delovnimi orodji in tudi, će ni ustrezno vzdrževano. Zgoraj navedeni vzroki so lahko razlog za povečanje izpostavljenosti na vibracije med celotnim delovnim obdobjem.

Za natančno oceno izpostavljenosti na vibracije je treba upoštevati obdobja, ko je električno orodje izklopljeno oziroma je vključeno, vendar se ne uporablja. Na ta način se lahko izkaže, da je skupna izpostavljenost na vibracije znatno nižja.

Za zavarovanje uporabnika pred učinki vibracij je treba izvesti dodatne varnostne ukrepe, npr.: vzdrževanje električnega orodja in delovnega pribora, poskrbeti je treba za ustrezno temperaturo rok, ustrezno organizirati delo.

Stopnja zvočnega pritiska: LpA = 84 dB (A) K=3dB (A)

Stopnja zvočne moči: LwA = 95 dB (A) K=3dB (A)

Električno napajanih izdelkov ni dovoljeno mešati z gospodinjskimi odpadki, ampak jih morajo odstraniti ustrezne službe. Podatki o službah za odstranitev odpadkov so na voljo pri prodajalcu ali lokalnih oblasteh. Izrabljeno električno in elektronsko orodje vsebuje okolju škodljive snovi. Orodje, ki ni oddano v reciklažo, predstavlja potencialno nevarnost za okolje in zdravje ljudi.

Li-Ion

Akumulatorjev/baterij ni dovoljeno odvreći v gospodinske odpadke, ni jih dovoljeno vreči v ogenj ali vodo. Poškodovane ali izrabljene baterije je treba oddati v ustrezno reciklažo, v skladu z veljavno smernico o recikliranju akumulatorjev in baterij. Baterije je treba vrniti na zbirna mesta popolnoma izpraznjene, će baterije niso popolnoma izpraznjene, jih je treba zaščititi pred kratkimi stiki. Uporabljene baterije lahko brezplačno vrnete na komercialnih lokacijah. Kupec blaga je dolžan vrniti izrabljene baterije.

* Pridržana pravica do izvajanja sprememb.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa s sedežem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju „Grupa Topex”), sporoča, da so vse avtorske pravice v zvezi z vsebino teh navodil (v nadaljevanju „Navodila”), med drugim v zvezi z besedili, shemami, risbami, kakor tudi sestavo, izključna last Grupa Topex in so predmet zakonske zaščite v skladu z zakonom z dne 4. februarja 1994 o avtorskih pravicah in intelektualni lastnini (Ur. I. 2006 št. 90/631 s kasnejšimi spremembami). Kopiranje, obdelava, objava in spreminjanje Navodil v komercialne namene kot tudi njihovih posameznih elementov, je brez pisne odobritve Grupa Topex strogo prepovedano in lahko privede do civilne in kazenske odgovornosti.

LT

ORIGINALIOS INSTRUKCIJOS VERTIMAS

AKUMULIATORINIS GREŽTUVAS - SUKTUVAS SU KALIMU 58G010

DĖMESIO: PRIEŠ NAUDODAMI [RANK], ATIDŽIAI PERSKAITYKITE ŠIĄ INSTRUKCIJĄ IR IŠSAUGOKITE JĄ TOLIMESNIAM NAUDOJIMUI.

PAGRINDINÉS DARBO SAUGOS TAISYKLÈS

PAGRINDINĖS SAUGAUS DARBO SU GREŽTUVU – SUKTUVU TAISYKLĖS
