YT-23241 - Compresseur Yato - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil YT-23241 Yato au format PDF.
| Type de produit | Compresseur d'air sans fil |
| Marque | Yato |
| Modèle | YT-23241 |
| Tension nominale | 36 V c.c. |
| Puissance nominale | 800 W |
| Pression nominale | 0,8 MPa / 8 bar / 116 PSI |
| Capacité de gonflage | 98 l/min |
| Niveau sonore (pression acoustique) | 80,0 dB(A) |
| Niveau sonore (puissance acoustique) | 90,7 dB(A) |
| Masse | 11 kg |
| Degré de protection | IPX0 |
| Type de batterie | Li-Ion (2 batteries incluses) |
| Capacité de la batterie | 3 Ah chacune |
| Chargeur | Entrée 220-240 V~, 50/60 Hz, sortie 21 V c.c., 2,4 A, durée de charge 1,5 h |
| Fonctions principales | Gonflage de pneus, ballons, matelas ; alimentation d'outils pneumatiques légers |
| Sécurité | Interrupteur marche/arrêt, robinet de sécurité, régulateur de pression, manomètres |
| Entretien | Vidange du réservoir après chaque utilisation, nettoyage du filtre à air toutes les 300 heures |
| Accessoires inclus | 2 batteries, chargeur, pistolet de gonflage |
| Stockage | Lieu sec, ventilé, à l'abri du soleil et des sources de chaleur |
FOIRE AUX QUESTIONS - YT-23241 Yato
Questions des utilisateurs sur YT-23241 Yato
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compresseur au format PDF gratuitement ! Retrouvez votre notice YT-23241 - Yato et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil YT-23241 de la marque Yato.
MODE D'EMPLOI YT-23241 Yato
- socle
- réservoir
- poignée
- logement de la batterie
- bac à accessoires
- fi Itre d'air
- interrupteur
- robinet de sécurité
- sortie d'air
- manomètre du réservoir
- manomètre de sortie
- robinet de vidange
- régulateur de pression
1
Lisez la notice d'utilisation
Portez une protection auditive
Portez des lunettes de protection
Avertissement! L'unité de compréseur peut démarrer sans avertissement.
Avertissement!Risque de tempereature elevée.
Ce symbole indique que les déchets d'équipements électriques et Electroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d'autres déchets. Les équipements usages dévaient être collectés séparément et remis à un point de collecte afin d'assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l'utilisation des ressources naturelles. La dissémination inconnélée de composants dangereux contens dans des équipements électriques et Electroniques peut désenter un risque pour la santé humaine et avoir des effets néfastes sur l'environnement. Le menage joue un role important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usages. Pour plus d'informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

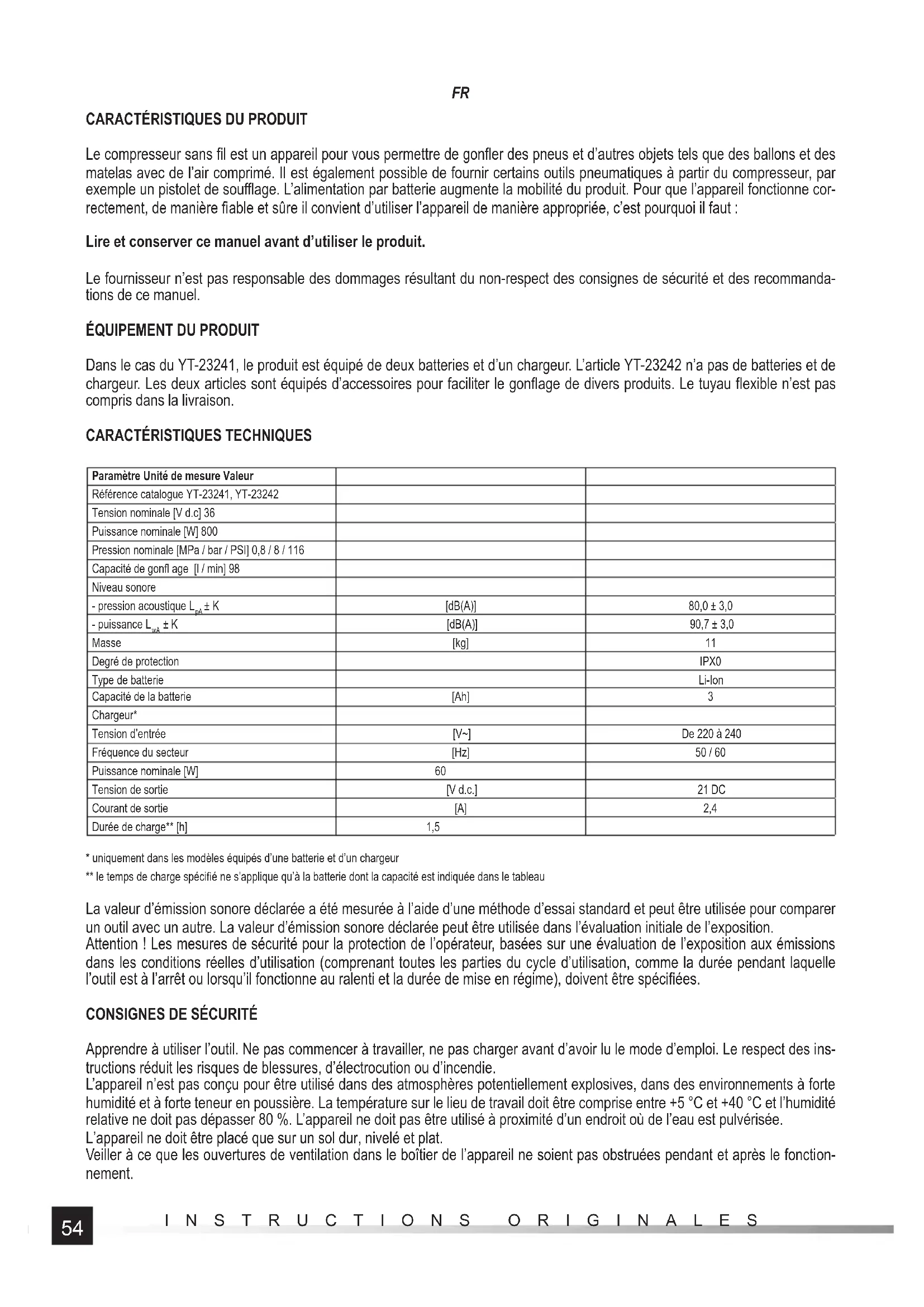

Le comprésur sans fil est un apparéil pour vous permettre de gonfier des pneus et d'autres objets tels que des ballons et des matelas avec de l'air comprime. Il est également possible de fournir certains outils pneumatiques à partir du compréseur, par exemple un pistolet de soufflage. L'alimentation par batterie augmente la mobilité du produit. Pour que l' apparéil fonctionne correctement, de manière fiable et sure il convient d'utiliser l' apparéil de manière appropriée, c'est pourquoit il faut :
Lire et conserver ce manuel avant d'utiliser le produit.
Le fournisseur n'est pas responsable des dommages resultant du non-respect des consignes de sécurité et des commandations de ce manuel.
Dans le cas du YT-23241, le produit est disposé de deux batteries et d'un chargeur. L'article YT-23242 n'a pas de batteries et de chargeur. Les deux articles sont équipés d'accessoires pour faciliter le gonflage de divers produits. Le tuyau flexible n'est pas compris dans la livraison.
CHARACTERISTIQUES TECHNIQUES
| Paramètre Unité de mesure Valeur | ||
| Référence catalogue YT-23241, YT-23242 | ||
| Tension nominale [V d.c] 36 | ||
| Puisance nominale [W] 800 | ||
| Pression nominale [MPa / bar / PSI] 0,8 / 8 / 116 | ||
| Capacité de gonfl age [l / min] 98 | ||
| Niveau sonore | ||
| - pression acoustique \( L_{\mathrm {oA}} \pm K \) | [dB(A)] | 80,0 ± 3,0 |
| - puissance \( L_{\mathrm {oA}} \pm K \) | [dB(A)] | 90,7 ± 3,0 |
| Masse | [kg] | 11 |
| Degré de protection | IPX0 | |
| Type de batterie | Li-Ion | |
| Capacité de la batterie | [Ah] | 3 |
| Chargeur* | ||
| Tension d'entrée | [V~] | De 220 à 240 |
| Fréquence du secteur | [Hz] | 50 / 60 |
| Puisance nominale [W] | 60 | |
| Tension de sortie | [V d.c.] | 21 DC |
| Courant de sortie | [A] | 2,4 |
| Durée de charge** [h] | 1,5 |
- unquivalent dans les modèleés équipés d'une batterie et d'un chargeur
** le temps de charge specifie ne s'applique qu'a la batterie dont la capacité est indiquee dans le tableau
La valeur d'émission sonore déclarée a été mesurée à l'aide d'une méthode d'essay standard et peut être utilisée pour comparer un outil avec un autre. La valeur d'émission sonore déclarée peut être utilisée dans l'évaluation initiale de l'exposition.
Attention! Les mesures de sécurité pour la protection de l'opérateur, basées sur une évaluation de l'exposition aux émissions dans les conditions réelles d'utilisation (comprenant toutes les parties du cycle d'utilisation, comme la durée pendant laquelle l'outil est à l'arrêt ou lorsqu'il fonctionne au langenti et la durée de mise en régime), doivent être spécifiées.
CONSIGNES DE SECURITE
Apprendre à utiliser l'outil. Ne pas commencer à travailler, ne pas charger avant d'avoir lu le mode d'emploi. Le respect des instructions réduit les risques de blessures, d'électrocution ou d'incendie.
L'appareil n'est pas concu pour etre utilise dans des atmospheres potentiellement explosives, dans des environnementes a fortehumidite et a forte teneur en poussiere. La temperature sur le lieu de travail doit etre comprise entre +5^ et +40^ et l'humidite relative ne doit pas depasser 80% . L'appareil ne doit pas etre utilise a proximete d'un endroit ou de I'eau est pulverisiee.
L'appareil ne doit être place que sur un sol dur, nivele et plat.
Veiller à ce que les ouvertures de ventilation dans le boitier de l'appareil ne soient pas obstruées pendant et après le fonctionnement.
FR
Pendant le fonctionnement, certains éléments du boitier peuvent ettre chauffes a une temperature elevee, les toucher peut causer des brulres. Pour transporter l'appareil, saisir uniquement sa poignee. L'appareil doit etre eteint avant de le deplacr. I'interrupteur doit etre en position arret et les piles doivent etre retirees de l'appareil.
Respecter la pression maximale des produits gonflés. Utiliser un manometre (integre ou séparé) pour contrcler la pression à l'intérieur du produit gonfle. Le dépassement de la pression maximale peut endommager le produit gonfle ou même provoquer sa rupture. Le bris de l'appareil peut entraîner des blessures graves.
Vérifier périodiquement que les valeurs du manomètre intégré dans l'outil correspondant à celles du manomètre étalandé.
Avant chaque utilisation, vérifier que l'outil n'est pas endommagé. Si vous remarquez des fissures, des abrasions ou autres dommages, ne pas utiliser l'appareil avant de l'avoir enlevé.
L'appareil est concu pour etre utilise ququement avec des tuyaux de pression flexibles. Les tuyaux flexibles reliés à l'appareil doivent résister au moins a la pression que le compresseur est capable de produire. Les flexibles pour des pressions supérieures a 7 bar / 0,7 MPa doivent etre equipes d'un cordon de protection, par exemple sous forme de cables metalliques.
Avant de raccorder le tuyau flexible à l'appareil, vérifier qu'il n'est pas endommagé. Si des abrasions du revêtement, des fissures ou des fuites d'air sont visibles, cesser d'utiliser le tuyau endommagé et le replacer par un nouveau avant de commencer le travail.
Ne jamais plier ou tordre le tuyau en cours de fonctionnement. La flexion du tuyau peut réduire le diamètre interieur du tuyau jusqu'au point où le flux d'air s'arrête. Cela peut endommager le tuyau ou même provoquer sa rupture, ce qui peut entraîner des blessures graves. La flexion et la torsion du tuyau accéléré également l'usure du tuyau. Ne jamais utiliser le tuyau pour transporter l'outil. Ne pas trop serrer le tuyau pendant le fonctionnement.
Éviter de creer de longues lignes transportant de l'air comprime. Les lignes plus courtes sont plus facies à controller.
Tous les apparciels et accessoires connectés au comprisseur doivent résister au moins à la pression que le comprisseur est capable de produit.
Il est interdit de régler ou de modifier le robinet de sécurité par soi-même. Un robinet de sécurité mal régle ou modifié peut endommager le produit, ce qui peut cause des blessures graves.
Ne pas utiliser l'appareil comme apparéil de respiration artificielle, pour pulveriser une substance ou toute autre application non décrite dans les instructions.
Ne jamais diriger le flux d'air vers vous ou d'autres personnes ou animaux. Ne pas utiliser votre doigt ou toute autre partie du corps pour vérifi er si l'appareil pompe de l'air.
S'assurer que l'appareil est eteint avant de raccorder le tuyau flexible et les accessoires a l'appareil.
Cet apparéil n'est pas destiné aux enfants.
UTILISATION DU PRODUIT
Preparation avant l'utilisation
Retirer le produit de l'emballage et enlever complètement tous les composants de l'emballage.
Verifi er que l'interrupteur est en position arret - O.
Vérifier que le robinet de vidange est fermé. Un levier parallèle au robinet signifie un robinet ouverte, un levier perpendicular au robinet signifi e un robinet fermé.
Réduire la pression avec le régulateur de pression. Le bouton du régulateur vous permet de tourner uniquement après le déverrouillage. Le régulateur est déverrouillé en tirant sur le bouton. Tourner le bouton jusqu'à ce qu'il aille dans la direction indiquée par la flèche marquee d'un signe moins. Verrouiller ensuite le bouton en appuyant dessus. Le verrouillage du bouton protège contre tout changement involontaire de sa position, et par conséquent tout réglage involontaire de la pression.
Raccorder le tuyau flexible à la sortie d'air. La sortie est équipée d'un raccord rapide. Lors du raccordement, il suffit de pousser le bouchon de tuyau flexible dans la prise de sortie d'air jusqu'à ce que le mecanisme de verrouillage soit engagé. Un tuyau flexible correctement fixé ne peut pas être déconnecté autrement qu'en tirant sur le manchon autour de la sortie d'air dans la direction opposée à la sortie d'air.
Monter l'accessoire selectionné à l'autre extrémité du tuyau flexible, par exemple le pistolet de gonflage.
Brancher les deux batteries à l'appareil. Faire glisser chaque batterie dans les guides de la fente jusqu'à ce que le loquet de la batterie fi xé la batterie dans le compartment.
L'outil est alimenté par deux batteries. L'outil ne demarrera pas si l'une des batteries n'est pas montée sur l'outil ou si elle est décharge. Les batteries de l'outil sont connectées en série, ce qui signifie que l'outil est alimenté par la somme de leurs tensions nominales. Il est recommandé que les deux batteries aient la même capacité et soient chargees au même degré. Les batteries utilisées pour alimenter l'outil doivent également être utilisées de la même manière. Il n'est pas recommandé de raccorder une batterie épuisée à une batterie neue, même si les deux sont chargees au même degré et ont la même capacité. Le non-respect des recommendations ci-dessus entraînera une réduction de la durée de fonctionnement et une usure plus rapide des batteries utilisées pour alimenter l'outil.
Le produit est prét à l'emploi.
Mise en marche et arrêt
L'appareil est mis en marche au moyen d'un interrupteur. Mettre l'interrupteur en position marche - I démarre le produit. Le fait demettre l'interrupteur en position arrêt - O empêche le produit de fonctionner.
FR
Si le produit est mis en marche, il demarre et arrête automatique le compresseur qui replira le réservoir. Le replissage du réservoir commencera lorsque la pression dans le réservoir tombera en dessous de 6 bars et se terminera lorsque la pression dans le réservoir atteindre 8 bars. Ce processus se poursuivra jusqu'à ce que l'appareil soit étant ou que les batteries soient épisiées. Le manomètre du réservoir déscrit TANK vous permet de vérifier la pression actuelle dans le réservoir.
Utilisation de l'appareil
Régler la pression de sortie avant d'utiliser l'appareil. Le bouton du régulateur de pression doit etre déverrouillé et tourné dans lesens indiqué par la flèche marquee d'un plus. Cela vous permettra d'augmenter progressivement la pression à la sortie. Sur le manomètre de sortie décrit TOOL, la pression de sortie réglee peut etre lue. Avres avoir regle la pression souhaitee, verrouiller le bouton du régulateur.
En plus du gonflage, le compresseur peut également être utilisé pour entrainer des outils pneumatiques, mais faites attention à ce que le compresseur offre la pression requise et le débit d'air requis. Il convient également de noter que le compresseur ne purifie ni n'humidifie en aucune maniere l'air souffle avec de l'huile. Si de l'air filtré et/ou humidifié est nécessaire pour alimenter l'outil, il doit être fourni par des dispositifs externes.
Lorsque le compresseur est en marche, le compresseur remplit automatiquement le réservoir lorsque la pression chute. L'augmentation de l'intensité du fonctionnement du compresseur entrainera un épuisement plus rapide de l'énergie de la batterie.
Consignes de sécurité de charge de la batterie
Attention! Avant de charger assurez-vous que le corps du cordon d'alimentation et la prise ne sont pas fissure et endommagé. Ne jamais utiliser une alimentation défectueuse ou endommagée et station de recharge! Pour charger les batteries Utiliser uniquement la station de charge et l'adaptateur secteur foumi. L'utilisation de tout autre adaptateur pourrait provoquer un incendie ou endommager l'outil. Charger la batterie ne peut avoir lieu dans un endroit fermé, sec et protégé contre l'accès par des personnes non autorisées, en particulier les enfants. Ne pas utiliser la station de charge et l'alimentation sans surveillance constante d'un adulte! Si vous avez besoin de quitter la salle, ce qui se fait en charge, débranchez le chargeur du secteur en retardant l'alimentation de la prise électrique. Dans le cas de l'extraction d'une fumée de chargeur, l'odeur comme un suspect. Débranchez immédiatement le chargeur de la prise murale!
Perceuse - tournevis fourni avec la batterie est déchargée, donc avant de commencer le travail doit être charge conformément à la procédure décrite ci-dessous à l'aide du bloc d'alimentation inclus et la station de charge. Les batteries Li-ion (Li - ion) ne montrent pas la soi-disant. « Effet mémoire», ce qui leur permet d'être rechargée à tout moment. Il est recommendé de décharger la batterie pendant le fonctionnement normal, puis charger à pleine capacité. Si, en raison de la nature du travail n'est pas possible à chaque fois que la batterie un tel traitement, cela devrait être fait au moins tous les quelques cycles douzaine. En aucun cas, ne doit pas décharger la batterie en court-circuitant les electrodes, parce qu'il provoque des dommages irréparables! En outre, ne pas vérifier l'état de la charge de la batterie en court-circuitant des electrodes et vérifier l'étinçelle.
Stockage de la batterie
Pour prolonger la durée de vie de la batterie pour assurer des conditions de stockage appropriées. La batterie peut durer pendant environ 500 cycles à « charge - décharge ». Le bloc-batterie dans la plage de température de 0 à 30 degrès Celsius et à une humidité relative de 50% . Pour stocker la batterie pendant de longues périodes de temps, la charge à la capacité d'environ 70% . Pour un stockage prolongé, périodiquement, une fois par an,charger la batterie. Ne doit pas conduire à une décharge excessive de la batterie, car elle raccourcit sa durée de vie et peut cause des dommages irréparables.
Au cours du stockage de la batterie déchargée progressivement, en raison de la fuite. Le processus de décharge spontanee depend de la temperature de stockage, plus la temperature, plus le processus de décharge. Dans le cas des batteries de stockage inappropriées peuvent fuite d'electrolyte. En cas d'une fuite de deversement devrait etre assurer au moyen d'un agent neutralisant, dans le cas de contact avec les yeux doivent etre rincer abondamment les yeux avec de I'eau et consulter immediatement un medecin. Il est interdit d'utiliser l'outil avec une batterie endommagee.
Dans le cas de la consommation totale de la batterie, prendre a un point de collecte spécialise pour l'elimination des déchets.
Transport des batteries
Les batteries au lithium - ion par la législation sont considérées comme des matières dangereuses. L'utilisateur peut transporter outil utiliser avec la batterie et la batterie par terre eux-memes. Ils ne doivent pas etre respecteesi les conditions supplémentaires.Dans le cas des commandes de transport a des tiers (par exemple, le transport par service de messagerie) doit suivre les regles pour le transport des matieres dangereuses.Avant la livraison, s'il vous plaift contacter a ce sujet avec une personne possedant les qualifi cations appropriees.
Il est interdit de transporter les batteries endommagées. Pour le transport de la batterie démontee doit être retiree de l'outil, les terminaux exposés à protégger, par exemple. Bande Seal. Les batteries rechargeables pour obtenir le paquet de telle sorte quils ne se deplacent pas à l'intérieur du paquet pendant le transport. Il convient également de se conformer aux reglementations nationales sur le transport des matieres dangereuses.
Charge de la batterie
Attention! Avant de charger, couper l'alimentation electrique de la station de charge du réseau electrique en débranchant l'ada
FR
ptateur secteur de la prise electrique. Il devrait également être propre et les bornes de batterie à la saleté et la poussière avec un chiff on doux et sec.
La batterie a un indicateur de batterie integre. En appuyant sur le bouton s'allume les diodes electroluminescentes (II), plus, plus la batterie chargée. Si le bouton est enforcé, les LED ne s'allument pas, cela signifie la batterie déchargee.
Débranche la batterie de l'outil.
Pousser la batterie dans la prise de charge (II).
Brancher le chargeur sur une prise électric.
La lumière rouge, qui est en cours de charge.
Après la charge, levoyant rouge se éteint et la LED verte est allumée, ce qui indique est complètement chargée.
Il devrait'être retirez le cordon d'alimentation du secteur.
Extraire la batterie de la station de charge, en appuyant sur le loquet de la batterie.
Attention! Si le chargeur est branché au réseau électrique, la LED verte indique qu'une batterie est complètement chargée. Dans ce cas, le chargeur ne démarre pas de charge.
ENTRETIEN
Avertissement ! Toute maintenance doit être effectue avec les batteries débranchées de l'appareil.
Ouvrin ensuite le robinet de vidange et vidanger l'air du réservoir. Veuillez notes que l'air sortant du réservoir peut perturber la poussiere sur le sol sur lequel le compresseur sera placé. Si nécessaire, déplacer le compresseur à un endroit où il sera possible de vider en toute sécurité le réservoir de l'air collecté.
Une fois que l'air a cessione de sortir du réservoir, incliner le compresseur de sorte que le robinet de vidange soit dans la position la plus basse. Cela permettra de vider le réservoir de I'eau qui s'est accumulée dans le réservoir. Ceci doit etre fait soigneusement et après chaque utilisation du compresseur. Sinon, I'eau peut entraîner la rouille du réservoir et causer des dommages. La préciption de I'eau de I'air est un phonomene naturel associé aux changements de temperature. Par consequement, ne pas négiger de vider le réservoir de I'air.
Nettoyer le filtre a air en protegeant l'entree d'air toutes les 300 heures de fonctionnement. Retirer le filtre de I'entree d'air, ouvrin son boitier et le nettoyer avec un jet d'air comprime a une pression ne depassant pas 0,3 MPa. Aprees avoir nettoyedle filtre, il doit etre assemblé et monte a I'entree d'air. Il est interdit d'utiliser le compresseur sans filtre a air. Les contaminants qui penetre dans le compresseur avec I'air peuvent entrainer des dommages.
Les autres parties de l'appareil doivent être nettoyées avec un chiffon doux et humide ou avec un jet d'air comprime dont la pression ne dépasse pas 0,3 MPa. Les trous de ventilation peuvent également être nettoyés avec un pinceau ou une brosse avec un poil en plastique souple. Ne pas utiliser d'alcool, de solvants, d'acides ou de substances corrosives pour le nettoyage. ÀpRES le nettoyage, le compresseur est prét pour un fonctionnement ou un stockage ultérieur.
Transporter l'appareil en le saisissant par la poignée ou la base. En cas de transport dans un moyen de transport, protégé le compresseur contre tout mouvement. Ne transporter et ranger l'appareil que lorsqu'il est étant, avec les batteries débranchées et le réservoir d'air vide. Stocker l'appareil dans des locaux fermés et bien ventilés. Pendant le stockage et le transport, l'appareil ne doit pas été exposé à la lumière directe du soleil, aux sources de chaleur et aux précipitations. Le lieu de stockage doit être protégé contre l'accès à l'appareil par des personnes non autorisées, en particulier des enfants. Ne rien poser sur l'appareil.
