BEDIENUNGSANLEITUNG YT-23241 Yato

13. Druckeinstellung

power Lärm – Leistung L

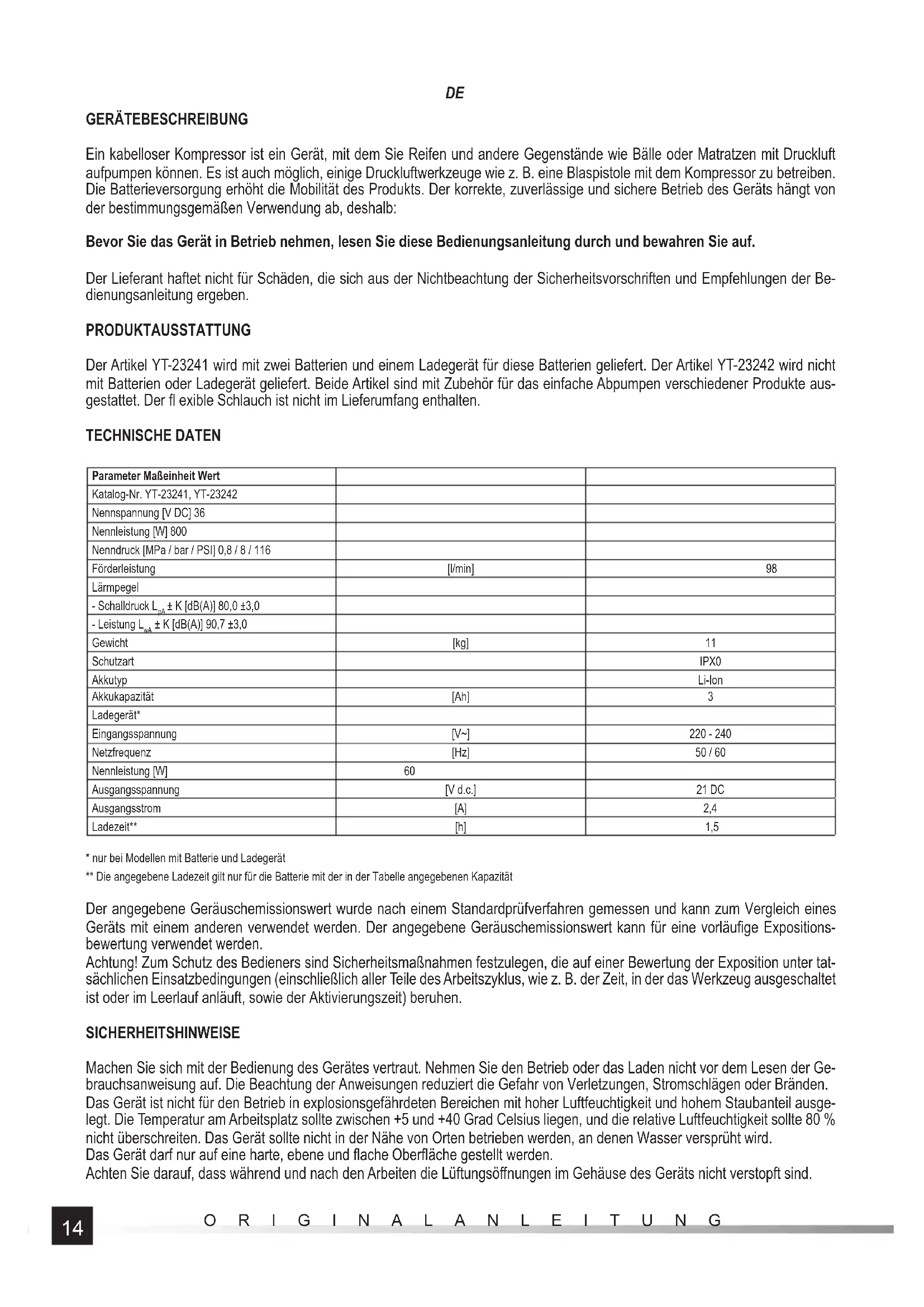

GERÄTEBESCHREIBUNG Ein kabelloser Kompressor ist ein Gerät, mit dem Sie Reifen und andere Gegenstände wie Bälle oder Matratzen mit Druckluft aufpumpen können. Es ist auch möglich, einige Druckluftwerkzeuge wie z. B. eine Blaspistole mit dem Kompressor zu betreiben. Die Batterieversorgung erhöht die Mobilität des Produkts. Der korrekte, zuverlässige und sichere Betrieb des Geräts hängt von der bestimmungsgemäßen Verwendung ab, deshalb: Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Bedienungsanleitung durch und bewahren Sie auf. Der Lieferant haftet nicht für Schäden, die sich aus der Nichtbeachtung der Sicherheitsvorschriften und Empfehlungen der Be- dienungsanleitung ergeben. PRODUKTAUSSTATTUNG Der Artikel YT-23241 wird mit zwei Batterien und einem Ladegerät für diese Batterien geliefert. Der Artikel YT-23242 wird nicht mit Batterien oder Ladegerät geliefert. Beide Artikel sind mit Zubehör für das einfache Abpumpen verschiedener Produkte aus- gestattet. Der fl exible Schlauch ist nicht im Lieferumfang enthalten. TECHNISCHE DATEN Parameter Maßeinheit Wert Katalog-Nr. YT-23241, YT-23242 Nennspannung [V DC] 36 Nennleistung [W] 800 Nenndruck [MPa / bar / PSI] 0,8 / 8 / 116 Förderleistung [l/min] 98 Lärmpegel - Schalldruck L

± K [dB(A)] 90,7 ±3,0 Gewicht [kg] 11 Schutzart IPX0 Akkutyp Li-Ion Akkukapazität [Ah] 3 Ladegerät* Eingangsspannung [V~] 220 - 240 Netzfrequenz [Hz] 50 / 60 Nennleistung [W] 60 Ausgangsspannung [V d.c.] 21 DC Ausgangsstrom [A] 2,4 Ladezeit** [h] 1,5

• nur bei Modellen mit Batterie und Ladegerät ** Die angegebene Ladezeit gilt nur für die Batterie mit der in der Tabelle angegebenen Kapazität Der angegebene Geräuschemissionswert wurde nach einem Standardprüfverfahren gemessen und kann zum Vergleich eines Geräts mit einem anderen verwendet werden. Der angegebene Geräuschemissionswert kann für eine vorläufi ge Expositions- bewertung verwendet werden. Achtung! Zum Schutz des Bedieners sind Sicherheitsmaßnahmen festzulegen, die auf einer Bewertung der Exposition unter tat- sächlichen Einsatzbedingungen (einschließlich aller Teile des Arbeitszyklus, wie z. B. der Zeit, in der das Werkzeug ausgeschaltet ist oder im Leerlauf anläuft, sowie der Aktivierungszeit) beruhen. SICHERHEITSHINWEISE Machen Sie sich mit der Bedienung des Gerätes vertraut. Nehmen Sie den Betrieb oder das Laden nicht vor dem Lesen der Ge- brauchsanweisung auf. Die Beachtung der Anweisungen reduziert die Gefahr von Verletzungen, Stromschlägen oder Bränden. Das Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen mit hoher Luftfeuchtigkeit und hohem Staubanteil ausge- legt. Die Temperatur am Arbeitsplatz sollte zwischen +5 und +40 Grad Celsius liegen, und die relative Luftfeuchtigkeit sollte 80 % nicht überschreiten. Das Gerät sollte nicht in der Nähe von Orten betrieben werden, an denen Wasser versprüht wird. Das Gerät darf nur auf eine harte, ebene und fl ache Oberfl äche gestellt werden. Achten Sie darauf, dass während und nach den Arbeiten die Lüftungsöff nungen im Gehäuse des Geräts nicht verstopft sind.15 ORIGINALANLEITUNG

Während des Betriebs können einige Teile des Gehäuses sehr heiß werden und bei Berührung Verbrennungen verursachen. Fassen Sie das Gerät beim Tragen nur am Griff an. Das Gerät muss vor dem Bewegen ausgeschaltet werden. Der Schalter muss sich in der Aus-Position befi nden und die Akkus müssen aus dem Gerät entfernt werden. Beachten Sie den maximalen Druck der gepumpten Produkte. Verwenden Sie einen Manometer (eingebaut oder separat), um den Druck im Inneren des aufgepumpten Produkts zu kontrollieren. Das Überschreiten des maximalen Drucks kann zu Schäden am Produkt oder sogar zum Bersten führen. Bersten des Produkts kann zu schweren Verletzungen führen. Überprüfen Sie regelmäßig, ob die Messwerte des im Werkzeug eingebauten Manometers mit denen eines kalibrierten Mano- meters übereinstimmen. Überprüfen Sie das Werkzeug vor jedem Gebrauch auf Beschädigungen. Wenn Sie Risse, Scheuerstellen oder andere Schäden feststellen, verwenden Sie das Gerät erst nach dem die Schäden beseitigt wurden. Das Gerät ist nur für den Betrieb mit fl exiblen Druckschläuchen ausgelegt. Die an das Gerät angeschlossenen Schläuche sollten mindestens dem Druck standhalten, den der Kompressor erzeugen kann. Schläuche für Drücke über 7 bar / 0,7 MPa sollten mit einer Sicherheitsleine, z. B. einem Drahtseil, versehen werden. Prüfen Sie den Schlauch auf Beschädigungen, bevor Sie ihn an das Gerät anschließen. Wenn Scheuerstellen, Risse oder Luft- leckagen feststellbar sind, stellen Sie die Verwendung des beschädigten Schlauchs ein und ersetzen Sie ihn durch einen neuen, bevor Sie weiter arbeiten. Biegen oder verdrehen Sie den Schlauch niemals während des Betriebs. Durch das Biegen des Schlauches kann der Innen- durchmesser des Schlauches und des Luftstroms soweit reduziert werden, dass der Luftdurchfl uss stoppt. Dies kann zu Schäden am Schlauch oder sogar zu dessen Bersten führen, was zu schweren Verletzungen führen kann. Das Biegen und Verdrehen des Schlauches beschleunigt auch den Schlauchverschleiß. Verwenden Sie niemals den Schlauch, um das Werkzeug zu tragen. Spannen Sie den Schlauch während des Betriebs nicht zu fest an. Vermeiden Sie die Bildung lange Druckluftleitungen. Kürzere Leitungen sind leichter zu kontrollieren. Alle an den Kompressor angeschlossenen Geräte und Zubehörteile müssen mindestens dem Druck standhalten, den der Kom- pressor erzeugen kann. Es ist verboten, das Sicherheitsventil selbst einzustellen oder zu verändern. Ein unsachgemäß eingestelltes oder modifi ziertes Sicherheitsventil kann zu Produktschäden führen, die schwere Verletzungen verursachen können. Verwenden Sie das Produkt nicht als Atemschutzmaske, zum Versprühen von Substanzen oder für andere Anwendungen, die nicht in diesem Handbuch beschrieben sind. Richten Sie den Luftstrom niemals auf Sie, andere Menschen oder Tiere. Verwenden Sie keinen Finger oder ein anderes Körper- teil, um zu prüfen, ob das Gerät Luft pumpt. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Schlauch und Zubehör an das Gerät anschließen. Das Gerät ist nicht dafür bestimmt, von Kindern betrieben zu werden.

BEDIENUNG DES PRODUKTS

Vorbereitung zum Betrieb Das Produkt auspacken und alle Verpackungsteile entfernen. Kontrollieren Sie, ob der Schalter in der Ausschaltposition ist – O. Prüfen Sie, ob das Ablassventil geschlossen ist. Hebel parallel zum Ventil bedeutet off enes Ventil, Hebel senkrecht zum Ventil bedeutet geschlossenes Ventil. Lassen Sie den Druck mit dem Druckregler ab. Der Reglerknopf lässt sich nicht drehen, solange er nicht entriegelt ist. Der Regler wird durch Ziehen des Knopfes entriegelt. Drehen Sie den Knopf ganz in Richtung des mit einem Minuszeichen versehenen Pfeils. Verriegeln Sie dann den Knopf, indem Sie ihn drücken. Die Verriegelung des Knopfes verhindert eine ungewollte Verände- rung seiner Position und damit eine ungewollte Druckeinstellung. Schließen Sie einen fl exiblen Schlauch an den Luftauslass an. Der Auslass ist mit einer Schnellverschlusskupplung ausgestattet. Beim Anschließen wird der Schlauchstecker einfach in den Luftauslass geschoben, bis der Verriegelungsmechanismus einrastet. Ein korrekt angebrachter Schlauch kann nur durch Ziehen der Muff e um den Luftauslass in entgegengesetzter Richtung zum Luftauslass gelöst werden. Befestigen Sie am anderen Ende des Schlauchs ein Zubehörteil Ihrer Wahl, z. B. eine Pump-Pistole. Schließen Sie beide Batterien an das Gerät an. Schieben Sie jede Batterie in die Schlitzführungen, bis die Batterieverriegelung die Batterie im Fach sichert. Das Gerät wird mit zwei Batterien betrieben. Das Gerät startet nicht, wenn eine der Batterien nicht auf dem Gerät montiert oder entladen ist. Die Batterien im Werkzeug sind in einer Reihe geschaltet, d. h. das Werkzeug wird mit der Summe ihrer Nenn- spannungen versorgt. Es wird empfohlen, dass beide Batterien die gleiche Kapazität haben und im gleichen Maße geladen sein sollten. Die Batterien, mit denen das Werkzeug betrieben wird, sollten ebenfalls in gleicher Weise verwendet werden. Es wird nicht empfohlen, eine verbrauchte Batterie gemeinsam mit einer neuen zu verwenden, auch wenn beide gleich stark geladen sind und die gleiche Kapazität haben. Die Nichteinhaltung der o. g. Empfehlungen führt zu kürzeren Betriebszeiten und schnellerem Verschleiß der für den Antrieb des Werkzeugs verwendeten Batterien. Das Produkt ist einsatzbereit.16 ORIGINALANLEITUNG

Ein- und Ausschalten Das Gerät wird mittels eines Schalters eingeschaltet. Durch Stellen des Schalters in die Einschaltposition – I – wird das Gerät eingeschaltet. Durch Umschalten des Schalters in die Aus-Stellung – O – wird das Gerät ausgeschaltet. Wenn das Produkt eingeschaltet ist, startet und stoppt es automatisch den Kompressor, der den Tank füllt. Die Befüllung des Tanks beginnt, wenn der Druck im Tank unter 6 bar fällt, und endet, wenn der Druck im Tank 8 bar erreicht. Dieser Vorgang wird so lange fortgesetzt, bis das Gerät ausgeschaltet wird oder die Batterien des Netzteils erschöpft sind. Das Tankmanometer mit der Bezeichnung TANK ermöglicht es Ihnen, den aktuellen Druck im Tank zu überprüfen. Betrieb des Geräts Vor der Inbetriebnahme des Geräts muss der Ausgangsdruck eingestellt werden. Entriegeln Sie den Druckreglerknopf und dre- hen Sie ihn in Richtung des mit einem Pluszeichen versehenen Pfeils. Dadurch wird der Ausgangsdruck allmählich erhöht. Der eingestellte Ausgangsdruck kann am Ausgangsdruckmanometer mit der Bezeichnung TOOL abgelesen werden. Sobald der ge- wünschte Druck eingestellt ist, verriegeln Sie den Reglerknopf. Neben dem Pumpen kann der Kompressor auch zum Antrieb von Druckluftwerkzeugen verwendet werden, wobei darauf zu ach- ten ist, dass der Kompressor den erforderlichen Druck und Luftdurchsatz bietet. Es ist auch zu beachten, dass der Kompressor die mit Öl ausgeblasene Luft in keiner Weise reinigt oder befeuchtet. Wenn gefi lterte und/oder befeuchtete Luft für die Versorgung des Geräts erforderlich ist, sollte diese durch externe Geräte bereitgestellt werden. Während des Kompressorbetriebs füllt der Kompressor den Behälter automatisch, wenn der Druck abfällt. Eine höhere Intensität des Kompressors führt zu einer schnelleren Entladung der Batterie. Sicherheitshinweise beim Laden des Akkus Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriff unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation aufl aden. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereff ekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normal- betriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen. In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden. Lagerung des Akkus Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität aufl aden. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr aufl aden. Man darf auch kein übermä- ßiges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sach- gemäßer Lagerung der Akkus kann es zu eiknem Ausfl uss des Elektrolyten kommen. Wenn ein Ausfl uss erfolgt, dann muss man den Ausfl uss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges mit einem beschädigten Akku ist verboten! Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoff e beschäftigt. Transport der Akkus Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoff e behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit17 ORIGINALANLEITUNG

einer Kurierfi rma), muss man entsprechend den Vorschriften für einen Gefahrenstoff transport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualifi zierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoff en beachtet werden. Laden des Akkus Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen und trockenen Lappen zu reinigen. Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen. Trennen Sie jetzt den Akku vom Werkzeug. Schieben Sie den Akku w die Steckdose des Ladegerätes (II). Dann wird das Ladegerät an die Netzsteckdose angeschlossen. Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt. . Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist. Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen. Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt. Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll ge- laden. In solch einem Fall startet das Ladegerät keinen Ladevorgang. WARTUNG Schalten Sie nach jedem Gebrauch des Geräts den Kompressor mit dem Schalter aus und trennen Sie dann beide Batterien. Warnung! Alle Wartungsarbeiten müssen bei vom Gerät abgeklemmten Batterien durchgeführt werden. Öff nen Sie dann das Ablassventil und lassen Sie die Luft aus dem Tank ab. Beachten Sie, dass die aus dem Behälter ausströ- mende Luft auf dem Boden, auf dem der Kompressor aufgestellt wird, Staub aufwirbeln kann. Bringen Sie den Kompressor ge- gebenenfalls an einen Ort, an dem Sie die angesammelte Luft sicher aus dem Behälter ablassen können. Nachdem die Luft nicht mehr aus dem Behälter strömt, kippen Sie den Kompressor so, dass sich das Ablassventil in der untersten Position befi ndet. So können Sie das Wasser, das sich im Tank angesammelt hat, ablassen. Dies sollte sorgfältig und nach jedem Gebrauch des Kompressors geschehen. Andernfalls kann das Wasser den Tank rosten lassen, was zu einer Beschädigung des Tanks führen kann. Wasserniederschlag ist ein natürliches Phänomen, das mit Temperaturschwankungen einhergeht. Vernach- lässigen Sie daher nicht, den Tank aus der Luft zu entleeren. Reinigen Sie den Luftfi lter, der den Lufteinlass schützt, alle 300 Betriebsstunden. Entfernen Sie den Filter vom Lufteinlass, öff nen Sie sein Gehäuse und reinigen Sie ihn mit einem Druckluftstrom mit einem Druck von höchstens 0,3 MPa. Nach der Reinigung des Filters sollte er zusammengebaut und am Lufteinlass montiert werden. Es ist verboten, den Kompressor ohne Luftfi lter zu verwenden. Verunreinigungen, die zusammen mit der Luft in den Kompressor gelangen, können zu dessen Beschädigung führen. Andere Teile des Geräts sollten mit einem weichen, feuchten Tuch oder mit einem Druckluftstrom mit einem Druck von höchstens 0,3 MPa gereinigt werden. Die Lüftungsöff nungen können auch mit einem Pinsel oder einer Bürste mit weichen Kunststoff borsten gereinigt werden. Verwenden Sie zur Reinigung keinen Alkohol, keine Lösungsmittel, Säuren oder ätzenden Mittel. Nach der Reinigung ist der Kompressor für den weiteren Betrieb oder die Lagerung bereit.

TRANSPORT UND LAGERUNG

Transportieren Sie das Gerät, indem Sie es am Griff oder an der Basis festhalten. Sichern Sie den Kompressor, wenn Sie ihn in Fahrzeugen bzw. Beförderungsmitteln transportieren, damit er sich nicht bewegt. Transportieren und lagern Sie das Gerät nur im ausgeschalteten Zustand, mit abgeklemmten Batterien und entleertem Luftbehälter. Lagern Sie das Gerät in geschlossenen Räu- men mit guter Belüftung. Während der Lagerung und des Transports sollte das Gerät nicht direktem Sonnenlicht, Wärmequellen oder Niederschlägen ausgesetzt werden. Der Aufbewahrungsort sollte so gewählt werden, dass Unbefugte, insbesondere Kinder, keinen Zugriff auf das Gerät haben. Stellen Sie nichts auf das Gerät.18 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
