| Typ produktu | Bezdrôtový vzduchový kompresor |
| Značka | Yato |
| Model | YT-23241 |
| Menovité napätie | 36 V DC |
| Menovitý výkon | 800 W |
| Menovitý tlak | 0,8 MPa / 8 bar / 116 PSI |
| Kapacita plnenia | 98 l/min |
| Hladina hluku (akustický tlak) | 80,0 dB(A) |
| Hladina hluku (akustický výkon) | 90,7 dB(A) |
| Hmotnosť | 11 kg |
| Stupeň ochrany | IPX0 |
| Typ batérie | Li-Ion (2 batérie v balení) |
| Kapacita batérie | 3 Ah každá |
| Nabíjačka | Vstup 220-240 V~, 50/60 Hz, výstup 21 V DC, 2,4 A, čas nabíjania 1,5 h |
| Hlavné funkcie | Nafukovanie pneumatík, loptičiek, matracov; napájanie ľahkých pneumatických nástrojov |
| Bezpečnosť | Vypínač zap./vyp., bezpečnostný ventil, regulátor tlaku, manometre |
| Údržba | Vypustenie nádrže po každom použití, čistenie vzduchového filtra každých 300 hodín |
| Príslušenstvo v balení | 2 batérie, nabíjačka, nafukovacia pištoľ |
| Skladovanie | Suché, vetrané miesto, chránené pred slnkom a zdrojmi tepla |
Často kladené otázky - YT-23241 Yato
Otázky používateľov k YT-23241 Yato
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kompresor vo formáte PDF zadarmo! Nájdite svoj návod YT-23241 - Yato a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. YT-23241 značky Yato.
NÁVOD NA OBSLUHU YT-23241 Yato
Používaj chrániche sluchu
Hasznaljon fulvedot!
Intrebuinteazà antifoane
Use protectores de la vista
Tento symbol informuje o zakaze vhyadzovania opotrebovanych elektrickych a elektronickych zariadieni (vratane baterii a akumulatorov) do komunalneho (netriedeneho) odpadu. Opotrebované zariadenia musa byt'separované a odovzdané do prisluznych zbernych miest, aby mohl byt' nalezite recyklované, cim sa znižuje mnozstvo odpadov a zmensuje vyuzivanie prirodnych zdrojov. Nekontrované uvolnovanie nebezpechnych latok, ktoré su v elektrickych a elektronickych zariadieniach, moze ohrozovat' fudske zdravie a mat negativny dopad na zivotné prostredie. Kaźda domacnost' ma dolezitu ulohu v procese opatvného pouzità a opatvného ziskavania surovin, vratane recyklaie, z opotrebovanych zariadien, Blišie informácie o správnych metodach recyklaie vám poskytne miestna samospráva alebo predajca.
Pravidelné kontroluite, zda hodnoty tlakoméru zabadovaného v nárdí souhlasi hodnotami kalibrovaného manometru.

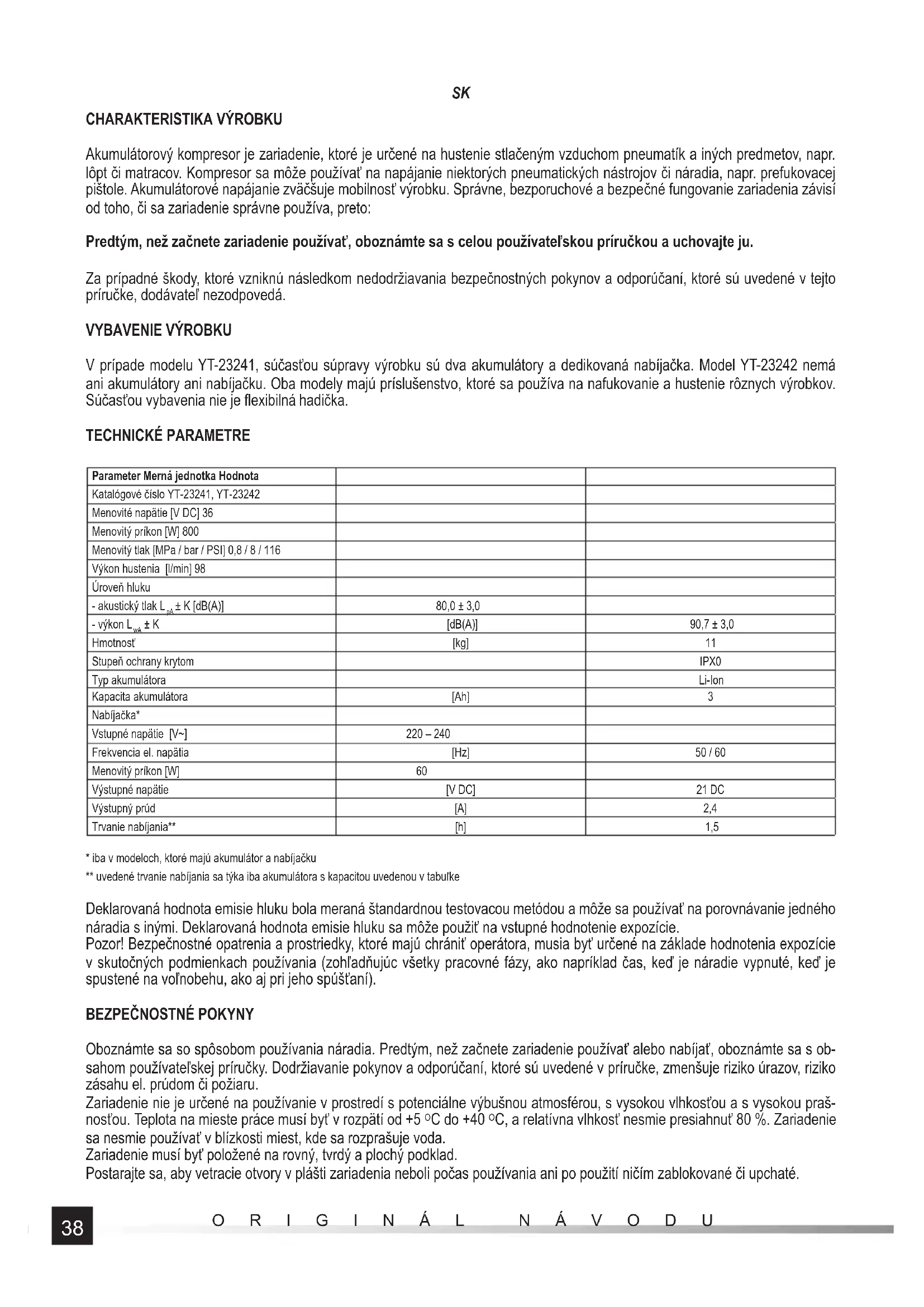

Akumulatorovy kompresor je zariadenie, ktorje urcené na hustenie stlačenym vzduchom pneumatík a iných predmetov, napr. lópt ā matracov. Kompresor sa moze používat na napájanie niedtorych pneumaticckýh nastrojov ā naradia, napr. prefukovacej pistole. Akumulatorové napájanie zvačsùje mobilnost výrobku. Správné, bezporuchové a bezpečné fungovanie zariadenia závisi od toho, ā sa zariadenie správné použiva, preto:
Predtym, nez zachnete zariadenie pouzivat', oboznamte sa s celou pouzivatek slkou priruckou a uchovaje ju.
Za priadne skody, ktoré vzniknú následkom nedodržiavania bezpečnostnych tokynov a odporúčaní, ktoré su uvedené v tejto priručke, dodávatel nezodpovedá.
VYBAVENIE VYROBKU
V pripe modelu YT-23241, sucastou supravy vrobku su dva akumulatory a dedikovaná nabijačka. Model YT-23242 nemá ani akumulatory ani nabijačku. Oba modely majú prislušenstvo, ktoré sa používa na nafukovanie a hustenie roznych vrobkov. Sucestou vyavenia nie je flexibilná hadicka.
TECHNICKÉ PARAMETRE
| Parameter Merná Jednotka Hodnota | ||
| Katalógové Čísló YT-23241, YT-23242 | ||
| Menovité napătie [V DC] 36 | ||
| Menovitý prikon [W] 800 | ||
| Menovitý tlak [MPa / bar / PSI] 0,8 / 8 / 116 | ||
| Výkon hustenia [l/min] 98 | ||
| Úroveř hluku | ||
| - akustický tlak Lw ± K [dB(A)] | 80,0 ± 3,0 | |
| - výkon Lw ± K | [dB(A)] | 90,7 ± 3,0 |
| Hmotnost | [kg] | 11 |
| Stupeř ochrany krytom | IPX0 | |
| Typ akumulátera | Li-Ion | |
| Kapacita akumulátera | [Ah] | 3 |
| Nabijačka* | ||
| Vstrupné napătie [V~] | 220 - 240 | |
| Frekvencia el. napălia | [Hz] | 50 / 60 |
| Menovitý prikon [W] | 60 | |
| Výstrupné napătie | [V DC] | 21 DC |
| Výstrupné prud | [A] | 2,4 |
| Trvanie nabljania** | [h] | 1,5 |
^* iba v modeloch, ktoré majú akumulátor a nabijacku
** uvedené trvanie nabijania sa tyka iba akumulatora s kapacitou uvedenou v tabuIke
Deklarovaná hodnota emisie hluku bola meraná štandardnou testovacou metodou a moze sa použivat' na porovnávanie jegného náradia s inými. Deklarovaná hodnota emisie hluku sa moze použit' na vystupné hodnotenie expoźćie.
Pozor! Bezpečnostné opatrenia a prostriedky, ktoré majú chránit operadora, musia byt' urcené na základe hodnotenia expoźcie v skutočních podmienkach použivania (zohladnujuc věskey pracovné fázy, ako napriklad cas, ked' je náradie vypnuté, ked' je spusteni na volnobehu, ako aj pri jeho spustani).
BEZPECNOSTNÉ POKNY
Oboznámte sa so spósobom použivania náridia. Predtým, než začnete zariadenie používat alebo nabijat, oboznámte sa s obsahom používatě'skéj príručy. DodržiavaniePokynov a odporúčani, ktoré su uvedené v príručke, zmenšuje riziko urazov, riziko zásahu el. prudom ā požiaru.
Zariadenie nie je urcené na pouzivanie v prostredi s potencialne vybusnou atmsofrou, s vysokou vlhkostou a s vysokou prasnostou. Teplota na mieste prace musi byt' v rozpati od +5^ do +40^ , a relativna vlhkost' nesmie presiahnut 80% . Zariadenie sa nesmie pouzivat' v blizkosti miest, kde sa Rozprašuje voda.
Zariadenie musi byt' polozené na rovny, tvrdy a plochy podklad.
Postarajte sa, aby vetracie otvory v plasti zariadenia neboli pochas pouzivania ani po pouziti nicim zablokované ci upchaté.
SK
PoÇas práce sa niedtore pvky plaš'ta možu zohriat' na vysoku teplotu, nedotykajte sa ich, kedze sa možete popálit. Zariadenie pri prenášani uchopujte iba za rúčku. Zariadenie pred presunutim vždy majpriv vypnite. Zapinač musí byt' vo vypnutej polohe a akumúlátory musia byt' vytahnute zo zariadenia.
Vždy dorziavajte maximány tlak hustenych vyrobkov. Použivajte manometer (integrovaný alebo osobitny) na kontrlovanie tlaku vo vnútri husteneho vyrobku. Nasledkom prekrocenia maximáneho tlaku moze dojst' k poskodeniu husteneho produktu, Č dokonca k jeho Roztrhnutiu. V dosledku Roztrhnutia vyrobku moze dojst' k váznym urazom a nehodám.
Pravidelne kontrolutje, cihodnoty merané integrovanym manometrom naraia sa zhoduju s hodnotami meranymi kalibrovanym manometrom.
Náradie pred kázdým použitím kontrolujte, ānie je poskodené. Ak si všimnete akékol'vek puknutia, pretretia alebo iné poskodenia, zariadenie nepoužívajte, kym nebudú odstránene.
Zariadenie je urcené na pouzivanie iba's flexibilnymi tlakovymi hadickami. Hadicky pripojené k zariadeniu musia byt odolné VOi tlaku, ktory dokaze kompresor vyvtorit. Hadicky urcené pre tlak vyssi nez 7 bar / 0,7 Mpa, musia mat' ochranny plašt, napr. vo forme ocelovych nitiek.
Pred pripojenim hadiicky k zariadeniu skontrolujte, ci ne je hadiicka poskodená. Ak su viditelné pretretia plaš'ta, puknutia alebo si všimnete unikajuci vzduch, poskodenu hadiicku dalej nepouživajte a pred d'alsim pouzitim poskodenu hadiicku vymene na novú, neposkodenu.
Hadičku počas používania nikdy neohýbajte, neskrúcajte, zabrante, aby sa vytvoril uzol. V dosledku ohnutia sa moze zmenšit vnutorny priemer natolko, ze vzduch nebude pretekat. Moze to viest k poskodeniu hadičky alebo dokonca k jej Roztrnutiu, co moze byt prícinou váznych a nebezpečnych urazov. Hadička sa tiež následkom ohýbania a skrácania rychlejsie opotreťuva. Hadičku nikdy nepoužívajte na prenasanie náradia. Hadičku počas používania priliš nenapínajte, nenatahujte.
Nevytvrajte dlhe vzduchovody na prenasanie stlaceneho vzduchu. Kratsie vzduchovody sa lahsie kontrulju.
Vsetky zariadenia a prisluensstvo pripojené ku kompresoru musia byt' odolné aspon voči tlaku, ktorý kompresor dokáze vyvtorit'.
Bezpečnostný ventil vžiadnom pripline nenastavujte alebo neupravujte. Nesprávné nastavený alebo upravený bezpečnostný ventil moze viest' k poškodeniu vyrobku, co moze nasledne spösobit' važny uraz ārnohodu.
Zariadenie nepouživajte ako pristroj použivaný na umelé d'ychanie, na Rozprašovanie Či strikanie alejkol'vek latky, alebo akymkolvek iným spôsobom, ktorý nie je zretělne opísaný v príručke.
Prud vzduchu nikdy nemierte na seba alebo na inych ludi ci zvierata. Nekontrolujte prstom alebo akoukolvek inou ccastou tela, ci zariadenie husti (cerpa) vzduch.
Pred tym, nez pripjite hadicku a prisluensstvo k zariadeniu, vzdy skontrolujte, ci je zariadenie vypnuté.
Zariadenie nie je urcene na pouzivanie detmi.
POUZIVANIE VYROBKAU
Priprava na prácu/použivanie
Vyrobok vytiahnite z balenia/obalu i odstrante vsetky prvky balenia.
Skontrolujte, cje zapinac vo vypnutej polohe - O.
Znižte tlak regulatorom tlaku. Regulačné koliesko sa dá otáčat až ked je odblokované. Regulator oblokujete potiahnutím kolieska. Koliesko otočte uplne do konca v smere, ktorý ukazuje šipka oznacěna znakom minus. Potom koliesko zablokujte jeho stlačením. Zablokovanie kolieska chrani pred neúmyselnou zmenou jeho polohy, a tym aj pred neúmyselnou zmenou nastavenia tlaku. Do vystupu vzduchu pripoje flexibilné hadicku. Vystup je rieszeny rychlospojkou. Pri pripájani Jednodochu zatlacte zástrčku hadicky do ložka (zásuvky) vystupu vzduchu, až kým sa nezablokujte mechanizmus zapadky. Správné pripojená hadica sa nedá odpojiţ inak akó potiahnutím hrda okolo vystupu vzduchu v opačnom smere akó je vystup vzduchu.
Na druhom konci hadicky namontujte vybrané prisluosenstvo, napr. pistof na hustenie.
Pripojte k zariadeniu oba akumulatory. Každý akumulator zasunte do vodidiel ložka akumulátora tak, aby západka akumulátora zapadla na svojom mieste a akumulátor sa zablokoval.
Náradie je napájané dvoma akumulátormi. Náradie sa nespustí, ak jeder akumulátor nie je do náradia vlozený správné alebo ak bude vybitý. Akumulátory v náradi su zapojené paralelne, to znamena, ze náradie je napájanie sumou Jednotlivych menovitych napati. Odporučame, aby mali oba akumulátory takú istú kapacitu, a aby boli nabité na rovnavej urovni. Akumulátory použité na napájanie náradia musia byt tiez opotrebované na rovnavej urovni. Neodporučame, aby ste suciasne použivali opotrebovaný a nový akumulátor, hoci by boli rovnako nabite a mali by takú istú kapacitu. V opacnom pripad, ak nedodrzǐte vyssie uvedenéPokyny, trvanie prace bude kratsie a akumulátory použité na napájanie náradia sa opotrebuju rychlejsie.
Vyrobok je pripraveny na pouzitie.
Zapinanie a vypinanie
Zariadenie sa zapina zapinačom. Vyrobok spustite presunutim prepinača na zapnutú polohu - I. Ked' zapinač presuniete na polohu označenu aka O, vyrobok sa vypnete.
Ak je vyrobok zapnuty, automaticicky sa bude spustat' a vypinat kompresor, ktory napina vdusnik. Vzdunik sa zaene naplnat, kad' tlak vo vdusniku klesne pod 6 barov, a skonci sa, kad' tlak vo vdusniku dosiahne 8 barov. Tento proces sa bude vykonavat dovtedy, kym zariadenie nevypnete alebo kym sa nevybjiu akumulatory. Tlakomer vdusnika, oznaen'y aka TANK, umoznije kontrolovat aktualny tlak vo vdusniku.
Používané zariadenia
Predtym, nez začnete zariadenie používat, nastavte požadovaný vystupné tlak. Regulačné koliesko tlaku odblokujte a otočte v smere šipky, ktorá je označená znakom plus. Móžete postupné zvyšovat vystupné tlak. Na tlakomeri vystupného tlaku, ktorý je označený ako TOOL, možete zistit, aký vystupné tlak je nestavený. Ked nastavite požadovaný tlak, zablokujte koliesko regulatora.
Okrem Čerpania, kompresor sa da používat aj na pohánanie pneumatickeho náridia, avšak postarajte sa o to, āk kompresor ponúka požadovaný tlak a prietok vzduchu. Tiež zohladnite, Že kompresor Žiadnym spôsobom neocistúje ani nezvlhcuje olejom vyfukovany vzduch. Ak je na napájanie náridia potrebny filtrovaný a/alebo zvlhčený vzduch, musité použit prislušné externé zariadenia.
Ked' sa kompresor pouziva, kompresor bude automaticky napl'at vzdusnik, kad tlak klesne pod prislu'sn uroven. Pri intenzivnej som pouzivani kompresora sa budu rchychlejsie vycerpavat' energia akumulatorov.
Bezpečnostné predpisy pre nabíjanie akumulatóra
Upozornenie! Pred zahajenim nabijania skontrolujte, c teleso sie'toveho zdroja, kabel a zastrcka nie su popraskane alebo poskodené. Zakazuje sa poživat' chybnu alebo poskodenu nabijaciu stanicu a sie'tovy zdroj! Na nabijanie akumulatorov je mozné používat' iba nabijaciu stanicu a sie'tovy zdroj dodany v rámci supravy. Použitie ineho sie'tového zdroja moze spôsobit' vznik požiaru alebo znicenie zariadenia. Nabijanie akumúlatora sa moze uskutočnovat' iba v uzavretej,Suchej miestnosti, zabezpečenej pred vstupom nepovolanych osob a majm deti. Nabijacia stanica a sie'tovy zdroj sa nesmú používat' bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustit miestnost', v ktrej sa nabijanie uskutočnju, je potrebné odpojit nabijacku od elektrickej siete vytiahnutim sie'tového zdroja zo zásuvky elektrickej siete. Ak by z nabijacky unikal dym, podozrivý zapach a pod., je potrebné okamžite vytiahnut' zastrčku nabijacky zo zásuvky elektrickej siete!
Vfrtaci skrutkova c sa dodava s nenabilitym akumulatorom; preto je potrebné pred zahajenim prace akumulator nabit nizsie opisanym postupom pomocou sie'tveho zdroja a nabijacej stanice, ktoré su sucastou supravy. Akumulatory typu Li-lon (lithium-ionove) prakticky nevykazuju tzv. "pamotyefekt", co dovolje akumulator dobijat v lubovnom okamihu. Odporica sa vsak akumulator vybit pri normalnej praci potom ho nabit na plnukapacitu. Ak vsak vzhladom na charakter prace nie joozne zakaedym takto s akumulatorom nalozit, potom je nutne to urobit Najmenej kaedych niekol'ko alebo niekol'ko desiatok pracovnych cyklov. V ziadnom pripe de ne dovolene vybjat akumulator skratovanim kontaktov, nakloby to sposobilo jheo nevratne postkodenie! Rovnakone je dovolene kontrolovat stav natabia akumulatora skratovanim kontaktov a sledovanim, ci dochodzka ku iskreniu.
Skladovanie akumulatora
Aby sa maximalne predlžilaŽivotnost akumulatora, je potrebné mu zaistit zodpovedajuce podmienky skladovania. Akumulatory vrdrzi asi 500 cyklov „nabitie - vybitie". Akumulator je potrebné skladovat v rozsahu teplot od 0 do 30 stupnov Celzia a pri relativnej vlhkosti vzduchu 50% . Ak sa ma akumulator skladovat dlhsi cas, je potrebné ho nabit' na cca 70% capacity. V tripade dlhsieho skladovania je potrebné pravidelne raz za rok akumulator dobit. Nesmie sa dopustit, aby doslo k uplnému vybitiu akumulatora, nakolko sa tym skracuje jehoŽivotnost'a moze dojst' k jeho nevratnému poskodeniu.
Počas skladovania sá bude akumulátor v dösledku zvodov postupne vybjat. Proces samovolného vybjania závisi od teploty skladovania. Čim vyssia teplota, tým je proces vybjania rychlejsi. Pri nasprávnom skladovani akumulátorovmöze dojst'k uniku elektrytu. V pripe uniku je potrebné vytecené elektryt zneskodnit pomocou neutralizačného prostriedku, v pripevnu elektrytu do oci je potrebné oci preplachnut prudom vody a následne neodkladne vyh'dat'lekársku pomoc. Použivanie náradia s poskodeném akumulátorom je zakázane.
Po uplynuti doby zivotosti akumulátora je potrebné ho odovzdat do špecializovaného strediska zaoberajúceho sa zneškodnovaním oppadov tohto typu.
Doprava akumulatorov
Lithium-ionové akumuláry su podla právnych predispov považované za nebezpečné materialy. Používatel náradia moze náradie prepravovat's akumulátorom alebo samotné akumulátry pozemnou dopravou. Vtedy nemusia byt' splnené dodatočné podmienky. V tripade,Že bude ich preprava zverená tretim osobám (napriklad zasielka prostrednictvom kuriérskej firmy), je treba postupovat podla predispov pre prepravu nebezpečných materialov. Pred podaním zasielky na prepravu je nutné sa v tejto veci spojit's prislušne kvalifikovanou osobou.
Preprava poskodenych akumulatorov je zakazana. Na dobu prepravy je potrebne demontované akumulatory vybrat' z naradia a nechranelene kontakty zaistit napr. zalepenim izolačnou paskou. Akumulatory sa musia v obale zaistit tak, aby sa vnutri obalu v priebehuprepravy nepohybovali. Je taktieznutné dodržiavat narodné predpisy tykajuce sa prepravy nebezpechnych materialov.
Nabijanie akumulatora
Upozomenie! Pred nabijanim je potrebne odpojit sieovy zrodj nabijacej stanice od elektrickej siete vytahnutim zastrocky zdroja zo za-suvky elektrickej siete. Navyse je potrebne akumulator a jeho kontakty ociistit od necistot a prachu pomocou makkej,Suchej handricky. Akumulator ma zabadovany indicator nabitia. Po stlaceni tlacidla sa Rozsvietia diody (II). Cim viac ich svieti, tym viac je akumulator nability. Ak sa po stlaceni tlacidla diody nerozsvietia, znamena to, ze akumulator je vybity.
Odpoite akumulator od naraedia.
Zasunte akumulador do osadenia nabijačky (II).
SK
Nabijačku pripoje do zásuvky elektricnej siete.
Rozsvieti sa Červéná dióda, ēo znamená, Že prebieha proces nabijania.
Po ukönçéní nabljania Červéni dióda zhase n a rozsvieti sa zelená dióda, ktorá signalizuje, ze akumulátor je pine nability.
Vytriahnite zastroku sie'toveho zdroja zo zasuvky elektrickej siete.
Stlacte tlacidlo zapadky akumulatora a vysunte ho z nabijacej stanice.
Upozornenie! Ak sa po pripojeni nabijačky ku elektrickej sieti rozsvieti zelená dióda, znamné to, ze akumulátor je plne nabity. V takom pripadé nabijačka nabijací proces nespustí.
UDRZBA
Zariadenie vždy po každom použiti vypnite vypínačom, a potom odpojte (vytiahnite) oba akumúlátry.
Varovanie! Vsetky cinnosti suviace s udzbou vykonavajte iba vtedy, ked su akumulatory upne odpojené (vytiahnute).
Potom otvorte vypustny ventil a vypustite vduch zo vdusnika. Zohladnite, ze vduch vychadzajuci zo vdusnika moze zvir' prach na zemi, na ktorej je umiestneny kompresor. Ked' je to potrebne, premiestnite kompresor na miesto, kde mozte bezpecne vypustit' vduch zo vdusnika.
Ked vzduch prestane zo vzdusnika vychadzat, vyklopte kompresor tak, aby bol vypustaci ventil v co najnizsej polohe. Vfaka tomu mozte zo vzdusnika vypustit vodu, ktora sa nahromadila vo vzdusniku. Urobte to dokladne a po kaźdom pouziti kompresora. V opacnom priade moze voda, ktora dostane vo vzdusniku, viest k zhrdzeniu, co moze viest nasledne k poškodeniu. Kondenzácia vody zo vzduchu je prirodzený jav, ku ktorému bežne dochodza pri zmene teploty. Preto nezanedbávajte vyprázdnovanie vzdusnika.
Každych 300 hodin použivania vyčistite vzduchovy filter, ktorý chrani privod vzduchu. Filter zdemontujte z privodu vzduchu, otvorte jeho plast' a vyčistite ho prudom stlaceného vzduchu s tlakom maximáne 0,3 MPa. Po vyčistení filtra ho zmontujte, a potom namontujte do privodu vzduchu. Kompresor vŽiadnom pripadep nepouživajte bez vzduchového filtra. Necistoty, ktoré preniknu do kompresora spolu so vzduchom, možu viest' k jeho poskodeniu.
Ostatné Časti zariadenia Čistite mäkkou a vlhkou handrickou, alebo prudom stlačeneho vzduchu s tlakom maximálne 0,3 MPa. Vetracie olvory možete Čistit aj štekom alebo kefou s mäkkymi plastovymi štinami. Na Čistenie nepoužívajte alkaloh, Rozpúštadla, kyseliny aniŽieraviny. Kompresor je po yčisteni pripraveny na d'alsie použivanie alebo uskladnenie.
PREPRAVA A USKLADENIE
Zariadenie prenăsajte držiac za rúčku alebo podstavec. Pri preprave dopravnymi prostriedkami kompresor chrănte pred presu- vanim. Prepravujte a uchovávajte iba vypnuté zariadenie, s odpojenymi (vytiahnutými) akumulatormi a prázdnym vzdusnikom. Vyrobok uchovávajte v uzativorenych dobre vetranych miestnostiich. Zariadenie pri skladovani a pri preprave chrănte pred pri- ym slnečnám ziarenim, zdrojmi tepla, ak oj pred zrázkami. Miesto, na ktorom zariadenie uchovávajte, musi bytchrânene pred pristupom nepovolanych osob, najmă deti. Na zariadenie nikdy nic nekladte.
