| Tipo di prodotto | Compressore d'aria senza fili |
| Marca | Yato |
| Modello | YT-23241 |
| Tensione nominale | 36 V CC |
| Potenza nominale | 800 W |
| Pressione nominale | 0,8 MPa / 8 bar / 116 PSI |
| Capacità di gonfiaggio | 98 l/min |
| Livello sonoro (pressione acustica) | 80,0 dB(A) |
| Livello sonoro (potenza acustica) | 90,7 dB(A) |
| Massa | 11 kg |
| Grado di protezione | IPX0 |
| Tipo di batteria | Li-Ion (2 batterie incluse) |
| Capacità della batteria | 3 Ah ciascuna |
| Caricabatteria | Ingresso 220-240 V~, 50/60 Hz, uscita 21 V CC, 2,4 A, tempo di carica 1,5 h |
| Funzioni principali | Gonfiaggio di pneumatici, palloni, materassi; alimentazione di utensili pneumatici leggeri |
| Sicurezza | Interruttore on/off, rubinetto di sicurezza, regolatore di pressione, manometri |
| Manutenzione | Svuotamento del serbatoio dopo ogni utilizzo, pulizia del filtro dell'aria ogni 300 ore |
| Accessori inclusi | 2 batterie, caricabatteria, pistola di gonfiaggio |
| Conservazione | Luogo asciutto, ventilato, al riparo dal sole e da fonti di calore |
Domande frequenti - YT-23241 Yato
Domande degli utenti su YT-23241 Yato
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Compressore in formato PDF gratuitamente! Trova il tuo manuale YT-23241 - Yato e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. YT-23241 del marchio Yato.
MANUALE UTENTE YT-23241 Yato
Année de fabrication:
Anno di produzione:
Bouwjaar:
'Etos napaywns
- base
- serbatoio
- manico
- vano di alloggiamento della batteria
- vano per gli accessori
- ft Itro dell'aria
- pulsante di accensione
- valvola di sicurezza
- uscita dell'aria
- manometro del serbatoio
- manometro di uscita
- valvola di scarico
- regolatore di pressione
NL
Leggere il manuale d'uso
Lees de instructies
Aiaadote nis oonvies xpnans
Utilizzare i dispositivi di protezione dell'udito
Utilizzare gli occhiali di protezione
Attenzione! L'unità compressore può avviarsi sulla preavviso.
Attenzione! Rischio di alte temperature.
Questo smbolo indica che l'apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non pue essere smaltita insieme con altri rifiuti. Le apparecchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al fine di ridurre la quantità di rifiuti e diminuire l'uso delle risorse naturali. Il rilascio incontrolato dei componenti pericolosi containuti nelle apparecchiature elettriche e elettroniche pue costituire il rischio per la salute umana e causare gli effetti negativi sull'ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell'apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l'autorità locale o il rivenditore.
Aprs che t i l d t h t t t t t

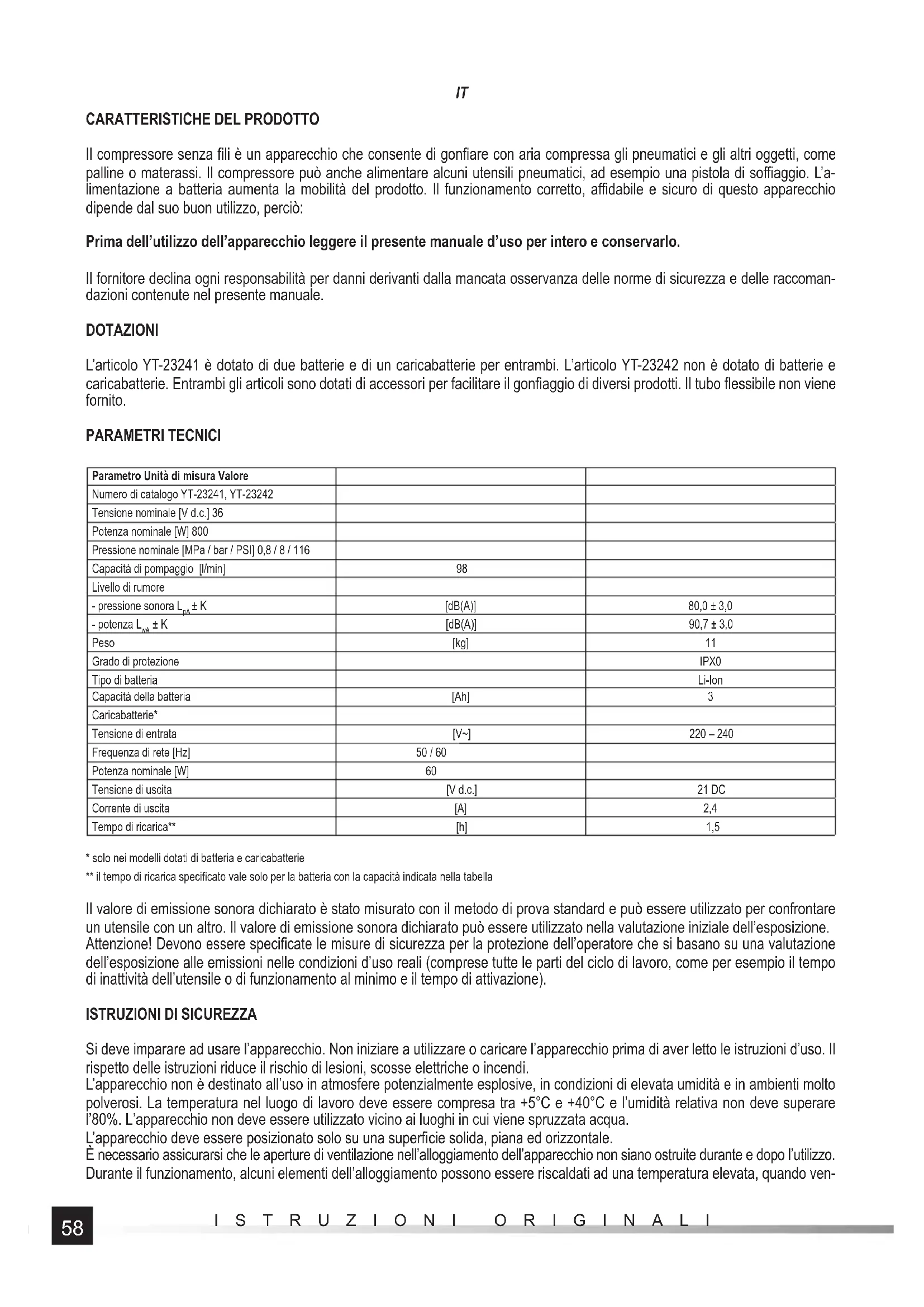

Il compressore sono fili è un apparecchio che consente di gonfiare con aria compressa gli pneumatici e gli altri oggetti, come palline o materassi. Il compressore può essere alimentare alcuni utensili pneumatici, ad esempio una pistola di soffiaggio. L'alimentazione a batteria augmente la mobilità del prodotto. Il funzionamento corretto, fidabile e sicuro di quello apparecchio dipende dal suo Buon utilizzo, perché:
Prima dell'utilizzo dell'apparecchio leggere il presente manuale d'uso per intero e conservarlo.
Il fornitore declina agli responsabilità per anni derivanti alla mancata osservanza delle norme di sicurezza e delle raccomandazioni contente nel presente manuale.
DOTAZIONI
L'articolo YT-23241 è dotato di due batterie e di un caricabatterie per entrambi. L'articolo YT-23242 non è dotato di batterie e caricabatterie. Entrambi gli articioli sono dotati di accessori per facilitare il gonfiaggio di diversi prodotti. Il tubo flessibile non viene fornito.
PARAMETRI TECNICI
| Parametro Unità di misura Valore | ||
| Numero di catalogo YT-23241, YT-23242 | ||
| Tensione nominale [V d.c.] 36 | ||
| Potenza nominale [W] 800 | ||
| Pressione nominale [MPa / bar / PSI] 0,8 / 8 / 116 | ||
| Capacità di pompaggio [l/min] | 98 | |
| Livello di rumore | ||
| - pressione sonora \( L_{pa} \pm K \) | [dB(A)] | 80,0 ± 3,0 |
| - potenza \( L_{wa} \pm K \) | [dB(A)] | 90,7 ± 3,0 |
| Peso | [kg] | 11 |
| Grado di protezione | IPX0 | |
| Tipo di batteria | Li-Ion | |
| Capacità della batteria | [Ah] | 3 |
| Caricabatterie* | ||
| Tensione di entrata | [V~] | 220 – 240 |
| Frequenza di rete [Hz] | 50 / 60 | |
| Potenza nominale [W] | 60 | |
| Tensione di uscita | [V d.c.] | 21 DC |
| Corrente di uscita | [A] | 2,4 |
| Tempo di ricarica** | [h] | 1,5 |
- solo nei modelli dotati di batteria e caricabatterie
** il tempo di ricarica specificato vale solo per la batteria con la capacité indicatorata nella tabella
Il valore di emissione sonora dichiarato è stato misurato con il metod di prova standard e più essere utilizzato per confrontare un utensile con un'alto. Il valore di emissione sonora dichiarato più essere utilizzato nella valutazione iniziale dell'esposizione. Attenzione! Devono essere specificate le misure di sicurezza per la protezione dell'operaatore che si basano su una valutazione dell'esposizione alle emissioni nelle condizioni d'uso reali (comprese tutte le parti del ciclo di lavoro, come per esempio il tempo di inattività dell'utensile o di funzionamento al minimo e il tempo di attivazione).
ISTRUZIONI DI SICUREZZA
Si deve imparare ad usare l'apparecchio. Non iniziare a utilizzare o caricare l'apparecchio prima di aver letto le istruzioni d'uso. Il rispetto delle istruzioni riduce il rischio di lesioni, scosse elettriche o incendi.
L'apparecchio non è destinato all'uso in atmossfere potenzialmente esplovec, in condizioni di elevata umidita e in ambienti molto polverosi. La temperatura nel luogo di lavoro deve essere compresa tra +5^ e +40^ e l'umidità relativa non deve superare I'80%. L'apparecchio non deve essere utilizzato vicino ai luoghi in cui viene spruzzata acqua.
L'apparecchio deve essere posizionato solo su una superficie solida, piana ed orizzontale.
E necessario assicurarsi che le aperture di ventilazione nell'alloggiamento dell'apparecchio non siano ostruite durante e dopo l'utilizzo.
Durante il funzionamento, alcuni elementi dell'alloggiameto possono essere riscaldati ad una temperatura elevata, quando ven
IT
gono toccati, possono causare ustioni. Per spostare l'apparecchio, afferrare solamente la sua impugnatura. L'apparecchio deve essere spento prima di essere spostato. Il pulsante di accensione deve essere in posizione di spegnimento e le batterie devono essere rimosse dall'apparecchio.
Rispettare la pressione massima dei prodotti da gonfiare. Utilizzare il manometro (integrato o separato) per controllare la pressione all'interno del prodotto gonfiato. Il superamento della pressione massima può causare danni al prodotto gonfiato o addirittura la sua rottrura. La rottrura del prodotto può causare gravi lesioni.
Controllare periodicamente se le lecture del manometro integrato nell'apparecchio corrispondono a quella del manometro tarato.
Prima di anni utilizzato controllare se l'apparecchio non presenta danni. Se si notano crepe, abrasioni o altri danni, non utilizzato l'apparecchio fi no a quando non vengono rimossi.
L'apparecchio è progettato per funzionare solo con tubi flessibili a pressione. I tubi flessibili collegati all'apparecchio devono resistere almeno alla pressione che il compressore è in grado di produrre. I tubi flessibili per le pressioni superiorsi a 7 bar / 0,7 MPa devono essere dotati di un cavo di protezione, ad esempio sotto forma di fili metallici.
Prima di collegare il tubo flessibile all'apparecchio, controllare che non sia danneggiato. Se ci sono visibili abrasioni del rivestimento, crepe o perdite d'aria, interrompere l'utilizzo del tubo flessibile danneggiato e sostituirlo con un nuovo prima di continuare il lavoro.
Durante l'utilizzo noniegare o torcere mai il tubo flessibile. Il piegamento del tubo flessibile puo ridurre il diametro interno del tubo fino al punto di interrimpere il flusso d'aria. Ciò puo causare danni al tubo flessibile o addirittura la sua rottura, che puo causare gravi lesioni. La piegatura e la torsione del tubo flessibile velocizzaanche la sua usura. Non utilizzare mai il tubo flessibile per trasportare l'apparecchio. Non serrareccessivamente il tubo flessibile durante il suo funzionamento.
Evitare di creare lunghe linee di trasporto dell'aria compressa. Le linee più corte sono più facili da controllare.
Tutti i dispositivi e gli accessori collegati al compressore devono resistere almeno alla pressione che il compressore è in grado di produrre.
E vietato regolare o modificare la valvola di sicurezza in proprio. La valvola di sicurezza regolata o modificata in modo improprio cui poto causare danni al prodotto, che possono provocare gravi lesions.
Non utilizzato l'apparecchio come dispositivo di respirazione artificiale, per spruzzare qualiasi sostanza o per qualiasi altri utilizzato non descritto nelle istruzioni d'uso.
Non puntare mai il flusso d'aria nella propria direzione o verso le altre persone o animali. Non usare il dito o qualsiasi altra parte del corpo per controllare se l'apparecchio sta pompando l'aria.
Prima di collegare il tubo flessibile e gli accessori all'apparecchio assicurarsi che l'apparecchio sia spento.
É viétat l'uso dell'apparecchio dai bambini.
USO DEL PRODOTTO
Preparazione per l'utilizzo
Togliere il prodotto dall'imballo e rimuovere tutti i componenti dell'imballaggio.
Verificare che il pulsante di accensione del prodotto sia in posizione di spegnimento - O.
Controllare che la valvola di scarico sua chiusa. La leva in posizione parallela alla valvola significica che la valvola è aperta, la leva in posizione perdicolare alla valvola significica che la valvola è chiusa.
Ridurre la pressione con il regolatore di pressione. La manopola del regolatore puo essere ruotata solo dopo che è stata sblocata. Il regolatore viene sbloccato tirando la manopola. Ruotare la manopola fino in fondo nella direzione indicata alla freccia contrassegnata con il segno meno. Quindi bloccare la manopola premendola. Il bloccaggio della manopola protegge da un cambiamento accidentale della sua posizione e quindi dalla regolazione involontaria della pressione.
Collegare il tubo flessibile all'uscita dell'aria. L'uscita è dotata di un innesto rapido. Quando si collega, è sufficiente spingere la spi- na del tubo flessibile nella presa dell'uscita dell'aria fino all'innesto del meccanismo a scatto. Un tubo flessibile correttamente col- tegato non pue essere scollegato se non tirando il manicotto attorno all'uscita dell'aria nella direzione opposa all'uscita dell'aria.
Montare l'accessorio selezionato sull'altra estremità del tubo flessibile, ad esempio una pistola per gonfiaggio.
Collegare entrambé le batterie all'apparecchio. Inserire agli Batteria nelle guide del vano di alloggiamento in modo che il fermo della batteria la tengain posizione nel vano.
L'apparecchio è alimentato da due batterie. L'apparecchio non si avvia se una delle batterie non è montata sull'apparecchio o è scarica. Le batterie dell'apparecchio sono collegate in series, il che significica che il prodotto viene alimentato con la somma delle loro tensioni nominali. Si raccomanda che entrambé le batterie abbiano la stessa capacité e siano caricate allo quello livello.
Anche le batterie utilizzate per alimentare l'apparecchio devono essere esaurite allo stesso livello. Si sconsiglia di collegare una batteria esaurita con una nuova,anche se entrambre sono caricate allo stesso livello e hanno la stessa capacità. Il mancato rispetto delle raccomandazioni di cui sopra ridurà i tempi di funzionamento e l'usura più rapida delle batterie utilizzate per alimentare l'apparecchio.
Il prodotto è pronto per l'uso.
Accensione e spegnimento
L'apparecchio viene accesso tramite il pulsante di accensione. Mettendo il pulsante di accensione in posizione di accensione - I, si avvia il prodotto. Spostando il pulsante di accensione in posizione di spegnimento - O, si arresta il prodotto.
Se il prodotto è in funzione, avviere e arresterà automaticamente il compressore che riempirà il serbatoio. Il riempimento del
IT
serbatoio inizia quando la pressione nel serbatoio scende sotto i 6 bar e termina quando la pressione nel serbatoio raggiunge gli 8 bar. Questo processo continuera fino a quando l'apparecchio non si spegne o le batterie di alimentazione non si esauriscono. Il manometro del serbatoio contrassegnato con la scritta TANK consente di controllare l'attuale pressione nel serbatoio.
Uso dell'apparecchio
Prima di utilizzare l'apparecchio regolare la pressione di uscita. La manopola del regolatore di pressione deve essere sbloccata e ruotata nella direzione individata alla freccia contrassegnata con il segno più. In quello modo è possibile augmentare gradualmente la pressione di uscita. Sul manometro di uscita contrassegnato con la scritta TOOL, è possibile leggere la pressione di uscita impostata. Dopo aver impostato la pressione desiderata, bloccare la manopola di regolazione.
Oltre al gonfiaggio, il compressore più essere utilizzatoanche per azionare utensili pneumatici, si deve tuttavia verificare se il compressore offre la pressione e il flusso d'aria richiesti. Occorre inoltre notare che il compressore non purifica in alcun modo né idrata con l'olio l'aria espulsa. Se per alimentare l'apparechio è richiesta l'aria filtrata e/o umidificata, questa deve essere fornita da apparecchi esterni.
Durante l'utilizzo dell'apparecchio, il compressore riempie automaticamente il serbatoio man mano la pressione scende. Un utilizzato più intenso del compressore si tradurra in un consumo dell'energia delle batterie più rapido.
Istruzioni di sicurezza per caricamento della batteria
Attenzione! Prima di iniziare il caricamento assicurarsi se i corso dell'alimentatore, il cavi e la spina non siano rotti o danneggiati. è vietato usee il caricabatteria e l'alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l'alimentatore in dotazione. L'utilizzo di un altro tipo di alimentatore cui provocare incendio o danneggiamento dello strumento. La ricarica della batteria cui avvenire solo in locale chiuso, asciutto e protetto contro l'accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzato la caricabatteria e l'alimentatore alla una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, sccollegare il caricabatteria nella presa di corrente staccando il cavo di alimentazione nella presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l'odore di fumo, è necessario disconnettere immediatamente la spina del caricatore nella presa di corrente!
Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensable caricarla seguito la procedura sotto descritta utilizzando a tale scopo l'alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno "effetto di memoria" il che permette di ricaricare in agli momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacité. Se a causa della natura del lavoro non è possible adottare questo sistema, alla lo si dovrebbe fare almeno agli alcuni ciclo di lavoro. In agli caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verificare lo stato di carica della batteria cortocircuitando gli elettrodi e verificando le scintille.
Conservazione della batteria
Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cici di "carico-scarico". La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l'umidità relativa pari al 50% . Per conservare la batteria per un periodo più lungo, è necessario caricarla fino al 70% della sua capacité. In caso di una conservazione prolongata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poché ciò riduce la sua vita e può causare danni irreversibili.
Durante la conservazione della batteria esso si scarichera gradualmente per l'effetto della perdita di elettricità. Il processo di scarico spontaneo dipende alla temperatura di conservazione: più la temperatura è elevata, più veloce è ilprocesso. Nel caso di una conservazione impropria, siouldereuna fuoriuscita di elettrolito. In caso di perdita, contentere il versamento con un neutralizzante; in caso di contatto dell'elettrolito con gli occhi, sciacquare con acqua ed immediamente contattare un medico.
Nonutilizzare lo strumento con una batteria danneggiata.
Nel cas di un totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di quello tipo di rifiuti.
Trasporto delle batterie
Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L'utente dell'utensile puo trasportare l'utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affido del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualificata.
E vietato trasportare le batterie danneggiate. Per la durata del trasporto sfilare le batterie smontate dall'utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all'interno della confezione durante il trasporto. Inoltre, rispettoare le norme nazionali sul trasporto di merci pericolose.
Caricamento della batteria
Attenzione! Prima della carica, scollegare l'alimentatore del caricabatteria alla rete di alimentazione staccando la spina dell'alimentatore alla presa di rete. Inoltre, è necessario pulire la batteria ed i sui terminali dallo sporco e alla polvere con panno morbido ed asciutto.
IT
La batteria ha un indicator di batteria incorpora. Premendo il tasto si fa illuminare i diodi (II): più diodi sono accesi più la batteria è caricata. Se dopo aver premuto il pulsante i diodi non si accendono,cio' significica che la batteria è scarica.
Staccare la batteria dall'utensile!
Inserire la batteria nella presa di caricabatterie (II).
Collegare il caricabatteria alla presa di corrente.
Si illuminerà la spia rossa il che significà che il processo di caricamento è gia terminato.
Alla fine della carica la spia rossa si spegne facendo accendere la spia verde per segnalare il caricamento completo del carica-batteria.
Scollegare la spina dell'alimentatore alla presa di rete.
Sfilare la batteria dal caricabatteria, premendo il pulsante del fermo della batteria.
Attenzione! Se dato il collegamento del caricabatteria alla rete elettrica s'illumina il diodo verde,cio' indica che la batteria è completenesse carica. In quello caso, il caricabatteria non avvia il processo di carica.
MANUTENZIONE
Dopogniutilizzodell'apparecchio,spagnere il compressoreutilizzando il pulsante di accensione,quindi scollegareentramble batterie.
Attenzione! Tutte le operazioni di manutenzione devono essere eseguite quando l'apparecchio è scollegato dalle batterie.
Quindi apree la valvola di scarico e scaricare l'aria dal serbatoio. Occorre tener conte del fatto che l'aria che fuoriesce dal serbatoio po cusaare la formazione di polvere sulla superficie sulla quale il compressore è stato posizionato. Se necessario, spostare il compressore in un luogo in cui si possibile scaricare in sicurezza l'aria accumulata nel serbatoio.
Dopo che l'aria ha smesso di uscire dal serbatoio, inclinarre il compressore in modo che la valvola di scarico si trovi nella posizione più bassa. Ciò consentirà al serbatoio di essere svuotato dell'acqua che vi si è accumulata. Questo delve essere fatto accuramente e dopo agli utilizzato del compressore. In caso contrario, l'acqua potrebbe arrugginire il serbatoio, danneggiandolo. La precipitazione dell'acqua dall'aria è un fenomeno naturale legato alle variazioni di temperatura. Pertanto, si deve provedere allo svuotamento del serbatoio dall'aria.
Ogni 300 ore di funzionamento pulire il filtrlo dell'aria che protege la presa d'aria. Rimuovere il filtrto alla, aprire il suo alloggiamento e pulirlo con un getto d'aria compressa ad una pressione non superiore a 0,3MPa . Dop la pulizia, il filtrro delve essere montato e installato sulla presa d'aria. Et vietato utilizzato il compressore sonoza filtrlo dell'aria. Le impurità che entrano nel compressore insieme all'aria possono danneggiarlo.
Pulire le autre parti dell'apparecchio con un panno morbido e umido oppure con un flusso d'aria compressa ad una pressione non superiore a 0,3 MPa. Le aperture di ventilazione possono essere pulite con un pennello o una spazzola con setole morbide in plastica. Non utilizzato alcool, solventi, acidi o sostanze corrosive per la pulizia. Dopo la pulizia, il compressore è pronto per il funzionamento successivo o lo stoccaggio.
TRASPORTO E STOCCAGGIO
Spostare l'apparechio afferrando l'impugnatura o la base. In caso di trasporto con mezzi di trasporto, proteggere il compressore in maniera da evitare agli spostamento. Trasportare e conservare l'apparechio solo quando è spento, con le batterie scollegate e il serbatoio dell'aria vuoto. Conservare l'apparechio in luoghi chiusi con una ventilazione efficace. Durante la conservazione e il trasporto, l'apparechio non deve essere esposto alla luce solare diretta, ai fonti di calore e alle precipitazioni. Il luogo di conservazione deve essere protetto in modo da impedire l'accesso al prodotto alle persone non autorizzate, soprattuto bambini. Non appoggiare nulla sull'apparechio.
