Caractéristiques techniques	Chipset AMD X570, Socket AM4, support des processeurs AMD Ryzen de 2ème et 3ème génération
Format de la carte mère	ATX
Slots RAM	4 x DIMM DDR4, jusqu'à 128 Go, support de la mémoire DDR4 à 4400 MHz (OC)
Connectivité	2 x PCIe 4.0 x16, 3 x PCIe 4.0 x1
Stockage	8 x SATA3, 3 x M.2 (NVMe SSD)
Ports USB	USB 3.2 Gen 2 Type-A et Type-C, USB 3.2 Gen 1
Audio	Realtek ALC1220, 7.1 canaux HD Audio
Utilisation	Idéale pour les gamers et les utilisateurs de PC hautes performances
Maintenance et réparation	Vérification régulière des mises à jour du BIOS, nettoyage des composants pour éviter la surchauffe
Sécurité	Protection contre les surtensions, sécurités intégrées pour les ports USB
Informations générales	Compatible avec les systèmes d'exploitation Windows et Linux, garantie constructeur

FOIRE AUX QUESTIONS - X570 Phantom Gaming X ASROCK

Comment installer la carte mère ASROCK X570 Phantom Gaming X ?

Pour installer la carte mère, commencez par placer le boîtier sur une surface plane. Installez le processeur dans le socket AM4, ajoutez la pâte thermique, puis fixez le refroidisseur. Insérez la RAM dans les emplacements DIMM, puis placez la carte mère dans le boîtier en utilisant les entretoises. Connectez les câbles d'alimentation et les périphériques.

Quels types de mémoire RAM sont compatibles avec la ASROCK X570 Phantom Gaming X ?

La carte mère supporte la mémoire DDR4 jusqu'à 4666 MHz en overclocking. Assurez-vous d'utiliser des modules de mémoire compatibles avec le chipset AMD X570.

Comment mettre à jour le BIOS de la carte mère ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS en appuyant sur 'Del' au démarrage. Utilisez l'outil 'Instant Flash' pour sélectionner le fichier et suivre les instructions à l'écran.

Quels ports USB sont disponibles sur la carte mère ?

La ASROCK X570 Phantom Gaming X dispose de plusieurs ports USB, y compris des ports USB 3.2 Gen 2, des ports USB 3.2 Gen 1 et des ports USB 2.0. Vérifiez le manuel pour la disposition exacte des ports.

Comment activer le RAID sur cette carte mère ?

Pour activer le RAID, accédez au BIOS lors du démarrage. Allez dans la section 'Storage Configuration' et changez le mode SATA en 'RAID'. Ensuite, vous pouvez configurer vos disques dans l'utilitaire RAID qui apparaîtra au démarrage.

Que faire si la carte mère ne reconnaît pas le disque dur ?

Assurez-vous que le disque dur est correctement connecté aux ports SATA et que l'alimentation est branchée. Vérifiez également dans le BIOS si le disque est reconnu. Si ce n'est pas le cas, essayez de changer le port SATA ou de tester le disque sur un autre ordinateur.

Comment vérifier la température du processeur sur cette carte mère ?

Vous pouvez vérifier la température du processeur dans le BIOS sous l'onglet 'Hardware Monitor'. Vous pouvez également utiliser des logiciels tiers comme HWMonitor ou Core Temp une fois que le système d'exploitation est chargé.

La carte mère supporte-t-elle le Wi-Fi intégré ?

Non, la ASROCK X570 Phantom Gaming X ne dispose pas de Wi-Fi intégré. Vous devez utiliser un adaptateur Wi-Fi PCIe ou un dongle USB pour la connectivité sans fil.

Comment résoudre les problèmes de démarrage avec la carte mère ?

Vérifiez d'abord les connexions d'alimentation et assurez-vous que la RAM et le processeur sont correctement installés. Débranchez tous les périphériques non essentiels et tentez de démarrer avec une seule barrette de RAM. Si le problème persiste, envisagez de réinitialiser le BIOS en retirant la pile CMOS pendant quelques minutes.

MODE D'EMPLOI X570 Phantom Gaming X ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock X570 Phantom Gaming X, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock X570 Phantom Gaming X (facteur de forme ATX)
  • Guide d'installation rapide ASRock X570 Phantom Gaming X
  • CD d'assistance ASRock X570 Phantom Gaming X
  • 4 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x carte ASRock SLI_HB_Bridge_2S (Optionnel)
  • 2 x antenne Wi-Fi 2,4/5 GHz ASRock
  • 1 x tournevis ASRock (Optionnel)
  • 3 x vis pour sockets M.2 (Optionnel)
  • 2 x Entretoises pour sockets M.2 (Optionnel)

1.2 Spécifications

Plate-forme	Facteur de forme ATXPCB cuivre 2 onces
Processeur	Prend en charge les processeurs AMD AM4 socket RyzenTM série 2000 et 3000PWM numérique IntersilAlimentation à 14 phasesPrend en charge le moteur Hyper BCLK II ASRock
Chipset	AMD X570
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Les processeurs AMD série Ryzen (Matisse) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 4666+ (OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466 (OC)/3200/2933/2667/2400/2133Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 3466+(OC)/3200 (OC)/2933/2667/2400/2133Les processeurs AMD série Ryzen (Picasso) prennent en charge les mémoires sans tampon* non ECC DDR4 3466+(OC)/3200 (OC)/2933/2667/2400/2133* Sur les processeurs série Ryzen (Picasso), ECC est pris en charge uniquement avec les processeurs PRO.* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)* Veuillez consulter la page 26 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.Capacité max. de la mémoire système : 128GoContacts dorés 15μ sur fentes DIMM
Fente d'expansion	Processeurs AMD série Ryzen (Matisse)3 x fentes PCI Express 4.0 x16 (PCIE1/PCIE3/PCIE5: simple en mode x16 (PCIE1) ; double en mode x8 (PCIE1) / x8 (PCIE3) ; triple en mode x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE5))*

Processeurs AMD série Ryzen (Pinnacle Ridge)

- 3 x fentes PCI Express x16 (PCIE1/PCIE3/PCIE5: simple en mode Gen3x16 (PCIE1) ; double en mode Gen3x8 (PCIE1) / Gen3x8 (PCIE3) ; triple en mode Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*

Processeurs AMD série Ryzen (Picasso)

- 1 x fente PCI Express 3.0 x 16 (simple en mode x8 (PCIE1))*

- 1 x fente PCI Express 4.0 x 16 (simple en mode x8 (PCIE5))*

* Prend en charge les SSD NVMe comme disques de démarrage

• 2 x fentes PCI Express 4.0 x1

- Prend en charge AMD Quad CrossFireX ^TM , 3-Way CrossFireX ^TM et CrossFireX ^TM

- Prend en charge NVIDIA® Quad SLI™ et SLI™**

- Prend en charge NVIDIA® NVLink™ avec deux cartes graphiques NVIDIA® GeForce® série RTX**

** Le pont NVIDIA NVLink n'est pas livré avec l'ensemble. Veuillez l'acheter auprès de NVIDIA® si nécessaire.

** Cette fonction n'est prise en charge qu'avec les CPU série Ryzen (Pinnacle Ridge).

- 1 x socket M.2 vertical (touche E) avec le module Wi-Fi 802.11ax fourni (sur l'E/S arrière)

- Contact doré 15μ dans fente VGA PCIe (PCIE1)

Graphiques

- Carte graphique AMD Radeon™ série Vega intégrée dans APU série Ryzen*

* La prise en charge réelle peut varier selon le processeur

- DirectX 12, Pixel Shader 5.0

- Mémoire partagée par défaut 2 Go. Mémoire partagée maximum prise en charge 16 Go.

* La mémoire partagée maximum de 16 Go nécessite 32 Go de mémoire système installée.

- Prend en charge la technologie HDMI 2.0 avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz

- Prend en charge les technologies Auto Lip Sync, Deep Color (12 bpc), xvYCC et HBR (High Bit Rate Audio) avec les ports HDMI 2.0 (un moniteur compatible HDMI est requis)

- Prend en charge HDR (Plage dynamique étendue) avec HDMI 2.0

• Prend en charge HDCP 2.2 via port HDMI 2.0

- Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 2.0

- Prend en charge Microsoft PlayReady®

Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)
  • Compatible audio Blu-ray Premium
• Prend en charge la protection contre les surtensions
• Amplificateur de casque NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu'à 600 Ohms)
• Entrée d'alimentation Pure Power
  • Technologie Direct Drive
• Blindage isolant PCB
• Détection de l'impédance sur le port de sortie arrière
• Couches de PCB individuelles pour canal audio D/G
• Connecteurs jack audio or
  • 15μ Connecteurs jack audio
  • Prend en charge Creative SoundBlaster Cinema5

Réseau

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mo/s (Dragon RTL8125AG):

• Prend en charge le logiciel Phantom Gaming LAN
• Contrôle de la bande passante à réglage automatique intelligent
• Interface visuelle conviviale
• Statistiques d'utilisation du réseau visuel
• Paramétrage par défaut optimisé pour les modes Jeu, Navigateur et Diffusion
• Contrôle des priorités personnalisé par l'utilisateur
• Prend en charge la fonction Wake-On-LAN
• Prend en charge la protection contre la foudre/les décharges électrostatiques
• Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
• Prend en charge PXE
• Prend en charge la fonction Wake-On-LAN
• Prend en charge la protection contre la foudre/les décharges électrostatiques
• Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
• Prend en charge PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):

Réseau sans-fil

• Module Wi-Fi 802.11ax Intel®
  • Prend en charge IEEE 802.11a/b/g/n/ax
• Prend en charge le mode Dual-Band (2,4/5 GHz)

	Prend en charge Wi-Fi6 802.11ax (2,4 Gbit/s)2 antennes pour prendre en charge la technologie diversifiée 2 (émission) x 2 (réception)Prend en charge Bluetooth 5.0 + haute vitesse classe IIPrend en charge MU-MIMO

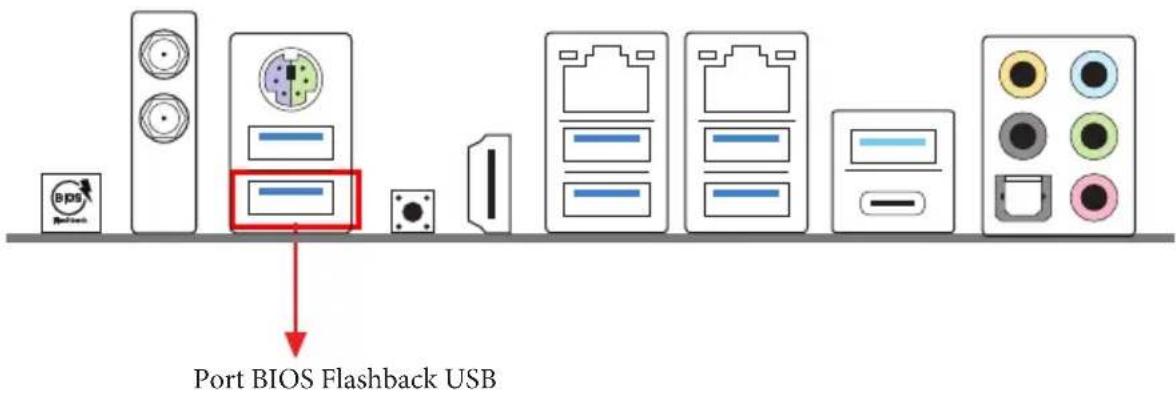

Connectique du panneau arrière	2 x ports antenne1 x port souris/clavier PS/21 x port HDMI1 x port sortie optique SPDIF1 x port USB 3.2 Gen2 type A (10 Go/s) (Protection contre les décharges électrostatiques)1 x port USB 3.2 Gen2 type C (10 Go/s) (Protection contre les décharges électrostatiques)6 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)* L'alimentation Ultra USB est prise en charge sur les ports USB3_5_6.* La fonction de sortie du mode veille ACPI n'est pas prise en charge sur les ports USB3_5_6.2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)1 x bouton Clear CMOS1 x Bouton BIOS FlashbackConnecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone (Connecteurs jack audio)
Stockage	8 x connecteurs SATA3 6,0 Gbit/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud1 x socket Hyper M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Go/s type 2242/2260/2280 touche M et M.2 PCI Express jusqu'à Gen4 x4 (64 Go/s) (avec Raven Ridge et Pinnacle Ridge) ou Gen3 x4 (32 Go/s)*1 x socket Hyper M.2 (M2_2), prend en charge les modules M.2 PCI Express type 2260/2280 touche M jusqu'à Gen4 x4 (64 Go/s)**1 x socket Hyper M.2 (M2_3), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280/22110 touche M et M.2 PCI Express jusqu'à Gen4 x4 (64 Go/s)*** Si M2_3 est occupé, l'emplacement PCIE5 est désactivé* Prend en charge les SSD NVMe comme disques de démarrage* Prend en charge le kit ASRock U.2

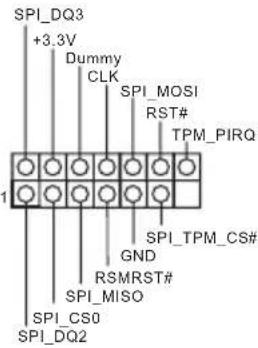

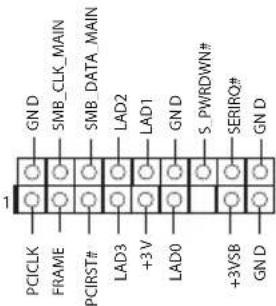

Connecteur	1 x embase TPM1 x embase SPI TPM1 x prise DEL d'alimentation et haut-parleur1 x embase LED de ventilateur AMD*L'embase LED de ventilateur AMD est compatible avec un ruban LED RVB standard.

* L'embase LED de ventilateur AMD prend en charge les rubans LED d'une charge maximale de 3 A (36 W) et d'une longueur maximale de 2,5 m.

• 1 x embase LED RVB

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

• 1 x embase LED adressable

* Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

- 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

4 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP et CHA_FAN4/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

- 1 x connecteur d'alimentation ATX 24 broches (connecteur d'alimentation haute densité)

- 1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)

- 1 x connecteur d'alimentation 12 V 4 broches (connecteur d'alimentation haute densité)

- 1 x Connecteur audio panneau avant (15μ Connecteur audio or)

• 1 x embase USB de ventilateur LED AMD

- 1 x connecteur Thunderbolt AIC (5 broches) (Prise en charge de la carte ASRock Thunderbolt AIC uniquement)

- 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

- 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

- 1 x embase USB 3.2 Gen2 Type C sur panneau avant (Protection contre les décharges électrostatiques)

• 1 x Dr Debug avec témoin LED

• 1 x bouton de mise en marche avec témoin LED

• 1 x bouton de réinitialisation avec témoin LED

• 1 x bouton Clear CMOS

Caractéristiques du BIOS	BIOS UEFI AMI avec prise en charge d'interface graphiquePrend en charge la fonction « Plug and Play »Compatible ACPI 5.1 Wake Up EventsPrend en charge la configuration JumpfreeCompatible SMBIOS 2.3Réglage de la tension CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8 V, VDDP
Surveillance du matériel	Détection de température : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eauTachymètre de ventilateur : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eauVentilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eauContrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eauSurveillance de la tension d'alimentation : +12 V, +5 V, +3,3 V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD-DCR_SOC, +1,8 V, VDDP
Système d'exploitation	Microsoft® Windows® 10 64 bits
Certifications	FCC, CEErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ».

Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier Clear CMOS

(CLRCMOS1)

(voir p.1, No. 23)

Cavalier (jumper) à 2 broches

Court-circuité : Fonction Clear

CMOS

Ouvert : Par défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 26)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

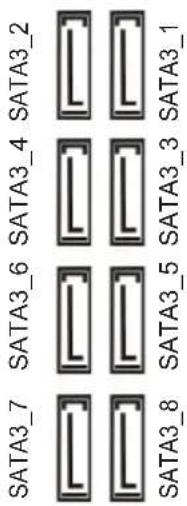

Connecteurs Serial ATA3 (SATA3_1_2: voir p.1, No. 15) (SATA3_3_4: voir p.1, No. 16) (SATA3_5_6: voir p.1, No. 17) (SATA3_7_8: voir p.1, No. 18)

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

Ces huit connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6.0 Go/s.

Embase USB de ventilateur LED AMD (USB_5 à 4 broches) (voir p.1, No. 11)

Cette embase sert à connecter le connecteur USB sur le dissipateur thermique AMD SR3.

Embases USB 2.0 (USB_1_2 à 9 broches) (voir p.1, No. 24) (USB_3_4 à 9 broches) (voir p.1, No. 25)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embase USB 3.2 Gen1 (USB3_7_8 à 19 broches) (voir p.1, No. 9)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Cette carte mère comprend une embase. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase USB 3.2 Gen2 Type C sur panneau avant (F_USB31_TC_1 à 20 broches) (voir p.1, No. 13)

USB Type-C Cable

Cette carte mère comprend une embase USB 3.2 Gen2 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen2 pour des ports USB 3.2 Gen2 supplémentaires.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 32)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de pompe à eau du châssis (CHA_FAN1/WP à 4 broches) (voir p.1, No. 10)

Cette carte mère est dotée de quatre connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

(CHA_FAN2/WP à 4 broches) (voir p.1, No. 27) (CHA_FAN3/WP à 4 broches) (voir p.1, No. 3)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(CHA_FAN4/WP à 4 broches) (voir p.1, No. 14)

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 5)

Connecteur pour ventilateur de pompe à eau du processeur (CPU_FAN2/WP à 4 broches) (voir p.1, No. 4)

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 8)

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branche-ments sur la Broche 1 et la Broche 13.

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

* Avertissement : Veuillez vous assurer que le câble d'alimentation raccordé est pour le CPU et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur.

Connecteur d'alimentationATX 12V(ATX12V2 à 4 broches)(voir p.1, No. 2)		Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur.*La fiche d'alimentation élec-trique s'adapte à ce connecteur dans un seul sens.
LPC./Embase TPM(TPMS1 à 17 broches)(voir p.1, No. 30)		Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauve-garder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
Embase SPI TPM(SPI_TPM_J1 à 13 broch-es)(voir p.1, No. 33)		Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
Connecteur ThunderboltAIC(TB1 à 5 broches)(voir p.1, No. 31)		Veuillez connecter une carte d'extension (AIC) ThunderboltTMau connecteur AIC Thunderbolt via le câble GPIO.*Veuillez installer la carte ThunderboltTMAIC sur PCIE5 (emplacement par défaut).

Embase LED de VENTILATEUR AMD (AMD_FAN_LED1 à 4 broches) (voir p.1, No. 12)

L'embase LED de VENTILATEUR AMD sert à connecter le câble d'extension LED RVB fourni avec un dissipateur thermique AMD. La connexion par câble permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. *L'embase LED de ventilateur AMD est compatible avec un ruban LED RVB standard. Attention : N'installez jamais le câble LED de VENTILATEUR dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.

Embase LED RVB (RGB_HEADER1 à 4 broches) (voir p.1, No. 28)

Cette embase RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé. *Veuillez consulter la page 54 pour des instructions supplémentaires sur cette embase.

Embase LED adressable (LED_DDR_A à 3 broches1) (voir p.1, No. 29)

Cette embase sert à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED. Attention : N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 55 pour des instructions supplémentaires sur cette embase.

1.5 Boutons intelligents

La carte mère est équipée de quatre boutons intelligents : Bouton Mise en marche, bouton Réinitialisation, boutons Effacer CMOS et interrupteur BIOS Flashback, permettant aux utilisateurs d'allumer/éteindre rapidement le système, de réinitialiser le système, d'effacer les valeurs CMOS ou de flasher le BIOS.

Bouton d'alimentation

(PWRBTN)

(voir p.1, No. 21)

Le bouton d'alimentation permet aux utilisateurs d'allumer/éteindre le système rapidement.

Bouton de réinitialisation

(RSTBTN)

(voir p.1, No. 22)

Le bouton de réinitialisation permet aux utilisateurs de réinitialiser le système rapidement.

Boutons Clear CMOS

(CLRCBTN1)

(voir p.3, No. 15)

(CLRCBTN2)

(voir p.1, No. 19)

Les boutons d'effacement Clear CMOS permettent aux utilisateurs d'effacer rapidement les valeurs CMOS.

Cette fonction est uniquement disponible lorsque l'ordinateur est éteint et son cordon d'alimentation débranché.

Bouton BIOS Flashback

(BIOS_FB1)

(voir p.3, No. 18)

Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS.

La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans mise sous tension du système, même sans CPU.

Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.

1. Téléchargez le dernier fichier BIOS sur le site Web d'ASRock :http://www.asrock.com.
2. Copiez le fichier BIOS sur votre clé USB. Veuillez vous assurer que le système de fichiers de votre clé USB est FAT32.
3. Procédez à l'extraction du fichier BIOS depuis le fichier zip.
4. Renommez le fichier « creative.rom » et enregistrez-le dans le répertoire racine de X: Clé USB.
5. Branchez le connecteur d'alimentation 24 broches sur la carte mère. Puis activez l'interrupteur CA de l'alimentation électrique.

*Il est inutile de mettre le système sous tension.

1. Branchez ensuite votre clé USB dans le port BIOS Flashback USB.

2. Appuyez sur l'interrupteur BIOS Flashback pendant environ trois secondes. La LED commence alors à clignoter.

3. Attendez que la LED arrête de clignoter, indiquant que le flashage du BIOS a été effectué.

Si l'indicateur LED devient vert fixe, cela signifie que la fonction BIOS Flashback ne fonctionne pas correctement. Veuillez vous assurer de brancher la clé USB dans le port USB BIOS Flashback.

Port BIOS Flashback USB

1 Introduzione
