사용 설명서 X570 Phantom Gaming X ASROCK

ASRock X570 Phantom Gaming X 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock X570 Phantom Gaming X 마더보드 (ATX 폼 팩터)
• ASRock X570 Phantom Gaming X 간편 설치 안내서
  • ASRock X570 Phantom Gaming X 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 4 개 (선택 품목)
• ASRock SLI_HB_Bridge_2S 카드 1 개 (선택 품목)
  • ASRock WiFi 2.4/5 GHz 안테나 2 개
• ASRock 스크루드라이버 1 개 (선택 품목)
  • M.2 소켓용 나사 3 개 (선택 품목)
  • M.2 소켓용 스탄드오프 2 개 (선택 품목)

1.2 규격

플랫폼	ATX 품 팩터2 온스 구리 PCB
CPU	AMD AM4 소켓 RyzenTM 2000 빛 3000 시리즈 프로세서 지원Intersil 디지털 PWM14 개 전원 위상 구조ASRock Hyper BCLK Engine II 지원
침세트	AMD X570
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개AMD Ryzen 시리즈 CPU(Matisse) 는 DDR4 4666+(OC)/4400 (OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/ 3200/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*AMD Ryzen 시리즈 CPU(Pinnacle Ridge) 는 DDR4 3466+(OC) /3200(OC)/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*AMD Ryzen 시리즈 CPU(Picasso) 는 DDR4 3466+(OC)/3200( OC)/2933/2667/2400/2133 비 ECC, 비버퍼링 메모리를 지원합니다 .*Ryzen Series CPU(Picasso) 의 경우 , ECC 는 PRO CPU 에서만 지원합니다 .*추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) * DDR4 UDIMM 최대 주파수 지원은 26 페이지를 참조하십시오 .시스템 메모리 최대 용량 : 128GBDIMM 슬롯에 15 μ Gold Contact 장착

확장 슬롯

AMD Ryzen 시리즈 CPU(Matisse)

- PCI Express 4.0 x16 슬롯 3 개 (PCIE1/PCIE3/PCIE5: 단일 x16 (PCIE1), 이중 x8 (PCIE1) / x8 (PCIE3), 삼중 x8 (x 1) / x8 (PCIE3) / x4 (PCIE5))*

AMD Ryzen 시리즈 CPU(Pinnacle Ridge)

- PCI Express x16 슬롯 3 개 (PCIE1/PCIE3/PCIE5: 단일 Gen3x16 (PCIE1), 이중 Gen3 x8 (PCIE1) / Gen3x8 (PCIE3), 삼중 Gen3x8 (x 1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*

AMD Ryzen 시리즈 CPU(Picasso)

- PCI Express 3.0 x16 슬롯 1 개 (단일 x8 (PCIE1))*

- PCI Express 4.0 x16 슬롯 1 개 (단일 x4 (PCIE5))*

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

- PCI Express 4.0 x1 슬롯 2 개

- AMD Quad CrossFireX™, 3-Way CrossFireX™ 및 CrossFireX™ 지원

• NVIDIA® Quad SLI™ 및 SLI™ 지원 **

- 듀얼 NVIDIA® GeForce® RTX 시리즈 그래픽 카드를 탐재한 NVIDIA® NVLink™ 지원 **

** NVIDIA NVLink Bridge 는 제품과 함께 제공되지 않습니다. 필요한 경우 NVIDIA®에서 구매하십시오.

**이 기능은 Ryzen 시리즈 CPU(예: Pinnacle Ridge)에서만 지원됩니다.

- 수직 M.2 소켓 (키 E) 1 개 (번들로 제공되는 후면 I/O 의 WiFi-802.11ax 모듈 포함 )

• VGA PCIe 슬롯에 15 μ Gold Contact 장착 (PCIE1)

그래픽

- Ryzen Series APU 의 통합형 AMD Radeon™ Vega Series 그래픽 *

*실제 지원은 CPU 에 따라 다를 수 있음

- DirectX 12, Pixel Shader 5.0

- 기본 공유 메모리는 2GB 입니다. 최대 공유 메모리는 16GB 까지 지원됩니다.

* 최대 공유 메모리로 16GB 를 사용하려면 32GB 의 시스템 메모리가 설치되어 있어야 합니다.

- HDMI 2.0 지원 (최대 해상도 4K x 2K (4096x2160) @ 60Hz)

- Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 2.0 포트 포함) 지원 (HDMI 호환 모니터 필요)

- HDMI 2.0 에서 HDR(높은 동적 범위)를 지원합니다.

• HDMI 2.0 포트를 이용한 HDCP2.2 지원

- HDMI 2.0 포트를 이용한 4K Ultra HD(UHD) 재생 지원

- Microsoft PlayReady® 지원

오디오

- 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1220 오디오 코덱)

-프리미엄 Blu-ray 오디오 지원

- 서비 보호 지원

• 전면 패널 오디오 커넥터용 NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원)
• 순수 전원 입력
  다이렉트 드라이브 기술
• PCB 절연 차폐
  • 뒷면 출력 포트의 임피던스 감지
  • R/L 오디오 채널용 개별 PCB 레이어
• 골드오디오객 :
  • 15 μ 골드 오디오 커넥터
  • Creative SoundBlaster Cinema5 지원

LAN

2.5 Gigabit LAN 10/100/1000/2500 Mb/s 1 개 (Dragon RTL8125AG)

• Phantom Gaming LAN 소프트웨어 지원
  -대역폭제어에 대한스마트자동조정
  -시각적으로 사용자에게 친숙한 UI
  -시각 효과가 뜨어난 네트워크 사용량 통계
  -게임,브라우저 및 스티리밍 모드에 최적화된 기본 설정
  -사용자 맞춤형 우선순위 조정

- Wake-On-LAN 지원

- 번개 /ESD 보호 지원

• 절전형 이더넷 802.3az 지원

- PXE 지원

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel ^® I211AT):

• Wake-On-LAN 지원
• 번개 /ESD 보호 지원
  •절전형 이더넷 802.3az 지원
• PXE 지원

무선 LAN

• Intel® 802.11ax WiFi 모듈
• IEEE 802.11a/b/g/n/ax 지원
• 듀얼 밴드 (2.4/5 GHz) 지원
  • WiFi6 802.11ax(2.4Gbps) 지원
  2(송신)x2(수신)다이버시티 기술 지원용 안테나 2개
• Bluetooth 5.0 + 고속 클레스 II 지원
• MU-MIMO 지원

후면 패널 I/O

-안테나포트2개
- PS/2 마우스 / 키타보드 포트 1 개
- HDMI 포트 1 개
• 광학 SPDIF 출력 포트 1 개

- USB 3.2 Gen2 타입 A 포트 1 개 (10 Gb/s) (ESD 보호 지원)

- USB 3.2 Gen2 타입 C 포트 1 개 (10 Gb/s) (ESD 보호 지원)

- USB 3.2 Gen1 포트 6 개 (ESD 보호 지원)

*울트라 USB 전원은 USB3_5_6 포트에서 지원됩니다.

*ACPI 절전 해제 기능은 USB3_5_6 에서 지원되지 않습니다.

- LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED)

- Clear CMOS 버튼 1 개

- BIOS 플래시백 버튼 1 개

- HD 오디오 책: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크 (골드 오디오 책)

저장 장치

- SATA3 6.0 Gb/s 커넥터 8 개가 RAID(RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 핫플러그를 지원합니다.

- 올트라 M.2 하이퍼 1 개 (M2_1), M 키 타임 2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 및 Gen4 M.2 PCI Express 모듈 (Matisse 탑재) 을 4 개 (64Gb/s) 까지 또는 Gen3(Pinnacle Ridge 및 Picasso 탑재) 의 경우 4 개 (32Gb/s) 까지 지원 *

- 하이퍼 M.2 소켓 (M2_2) 1 개, Gen4 M 키 타입 2260/2280 M.2 PCI Express 모듈을 4 개까지 지원 (64Gb/s)*

- 하이퍼 M.2 소켓 (M2_3) 1 개, M 키 타입 2230/2242/2260/2280/22110 M.2 SATA3 6.0Gb/s 모듈 및 Gen4 M.2 PCI Express 모듈 4 개 (64Gb/s) 까지 지원 *

* M2_3 이 사용 중일 경우, PCIE5 슬롯이 비활성화됩니다.

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

* ASRock U.2 키트 지원

커넥터

- TPM 헤더 1 개

• SPI TPM 헤더 1 개

- 전원 LED 및 스피커 헤더 1 개

- AMD 팬 LED 헤더 1 개

*AMD 팬 LED 헤더는 정품 RGB LED 스트라이프와 호환됩니다.

* AMD 팬 LED 헤더는 최대 부하 3A(36W) 및 최대 길이 2.5M 의 LED 스트립을 지원합니다 .

- RGB LED 헤더 1 개

*전체 최대 12V/3A, 36W LED 스트림 지원

- 주소지정 가능한 LED 헤더 1 개

*전체 최대 5V/3A,15W LED 스트립 지원

- CPU 팬 커넥터 (4 핀) 1 개

* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원 합니다.

- CPU/워터 펌프 팬 커넥터 (4 핀) 1 개 (스마트 팬 속도 제어) * CPU/워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

새시/워터펌프 팬 커넥터(4핀)4개(스마트 팬 속도 제어)

*새시/워터펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP 과 CHA_FAN4/WP 가 자동으로 감지할 수 있습니다.

• 24 핀 ATX 전원 커넥터 1 개 (고밀도 전원 커넥터)
- 8 핀 12V 전원 커넥터 1 개 (고밀도 전원 커넥터)
- 4 핀 12V 전원 커넥터 1 개 (고밀도 전원 커넥터)
- 전면 패널 오디오 커넥터 1 개 (15 μ 골드 오디오 커넥터)

- AMD LED 팬 USB 헤더 1 개

- Thunderbolt AIC 커넥터 1 개 (5 핀 )(ASRock Thunderbolt AIC 카드 만 지원 )

- USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (ESD 보호 지원)

- USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원) (ESD 보호 지원)

- 전면 패널 타입 C USB 3.2 Gen2 헤더 1 개 (ESD 보호 지원)

• LED 탑재 Dr. Debug 1 개

• LED 탑재 전원 버튼 1 개

• LED 탑재 리셋 버튼 1 개

- Clear CMOS 버튼 1 개

BIOS 기능

- GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• “플러그 앤드 플레이” 지원

- ACPI 5.1 준수 웨이크 업 이벤트

• 점퍼 프리 지원

- SMBIOS 2.3 지원

- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP, 전압 다중 조정

하드웨어 모니터

- 온도 감지 : CPU, CPU/ 워터 펌프, 새시, 새시 / 워터 펌프 팬

- 팬 타코미터 : CPU, CPU/ 워터 펄프, 새시, 새시 / 워터 펄프 팬

- 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절): CPU, CPU/워터 펌프, 새시, 새시 / 워터 펌프 팬

• 팬 다중 속도 제어 : CPU, CPU/ 워터 펄프, 새시, 새시 / 워터 펄프 팬
• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP

os

- Microsoft® Windows® 10 64- 비트

인증

- FCC, CE

- ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1 페이지, 23 번 항목 참조 )

2 핀 점퍼

단락 : Clear CMOS

단선:기본값

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. CMOS 에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캠프을 사용하여 CLRCMOS1의 핀을 3 초 동안 단락시키시십오. CMOS를 지운 후 반드시 점퍼 캠프을 제거하십시오. BIOS 업데이트를 완료한 직후 CMOS를 지워야 할 경우, 우선 시스템을 부팅한 후바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다.

Clear CMOS 버튼은 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점피가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1 페이지, 20 번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 버튼, 리셋 버튼, 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결 합니다. 케이ぶ을 연결하기 전 에 양극 핀과 음극 핀을 기록합 니다.

PWRBTN(전원 버튼):

새시 건면 패널의 전원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끼는 방법을 구성할 수 있습니다.

RESET(리셋 버튼):

새시 건면 패널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 징상적 재시작을 수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 겨져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 진원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 건면 패널의 하드 드라이브 등작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼, 전원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 및 스피커 헤더 (7 핀 SPK_PLED1) (1 페이지, 26 번 항목 참조 )

새시 전원 LED 와 새시 스피커 를이 헤더에 연결하십시오.

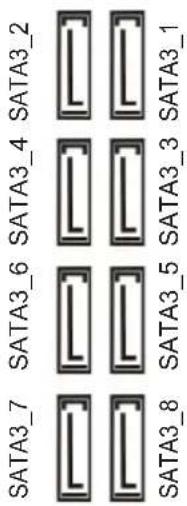

시리열 ATA3 커넥터 (SATA3_1_2: 1 페이지, 15 번 항목 참 조 ) (SATA3_3_4: 1 페이지, 16 번 항목 참 조 ) (SATA3_5_6: 1 페이지, 17 번 항목 참조) (SATA3_7_8: 1 페이지, 18 번 항목 참 조 )

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

이들 8 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송속 도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

AMD LED 팬 USB 헤더 (4 핀 USB_5) (1 페이지, 11 번 항목 참조 )

이 헤더는 AMD SR3 방열판에서 USB 커넥터를 연결하는 데사용됩니다.

USB 2.0 헤더 (9 핀 USB1_2) (1 페이지, 24 번 항목 참조) (9 핀 USB_3_4) (1 페이지, 25 번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

이 마더보드에는 헤더 두 개가 있습니다. 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.2 Gen1 헤더 (19 핀 USB3_7_8) (1 페이지, 9 번 항목 참조 )

이 마더보드에 헤더가 하나 있습니다. 이 USB 3.2 Gen1 헤더는 포트 2 개를 지원할 수 있습니다.

전면 패널 타입 C USB 3.2

Gen2 헤더

(20 편 F_USB31_TC_1)

(1 페이지, 13 번 항목 참 조 )

USB Type-C Cable

이 마더보드에는 전면 패널 타입 C USB 3.2 Gen2 헤더 1 개가 있습니다. 이 헤더는 추가 USB 3.2 Gen2 포트용 USB 3.2 Gen2 모듈을 연결하는데 사용됩니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,32번항목참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오패널에 연결하는 데 사용됩니다.

1. 고음질 오디오는 객 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새치 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전변 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전변 마이크를 활성화하려변 Realtek 제어판에서 "FrontMic" 텝으로 가서 "Recording Volume(녹음 볼륨)" 읍 조정합니다.

새시 워터 펌프 팬 커넥터

(4 편 CHA_FAN1/WP)

(1 페이지, 10 번 항목 참조)

이 마더보드에는 4 핀 수냉식 새시 팬 커넥터 4 개가 탑재되 어 있습니다 . 3 핀 CPU제시 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

(4 편 CHA_FAN2/WP)

(1 페이지, 27 번 항목 참조 )

(4 편 CHA_FAN3/WP)

(1페이지,3번항목참조)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4 핀 CHA_FAN4/WP)

(1페이지,14번항목참조)

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1페이지,5번항목참조)

CPU 워터 펌프 팬 키넥터

(4 핀 CPU_FAN2/WP)

(1페이지,4번항목참조)

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,8번항목참조)

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,1번항목참조)

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커넥터가 탑재되어 있습니다. 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑제되어 있습니다. 3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13을 따라 연결하십시오 .

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 .4 핀 ATX 전원공급 장치를 사용하려면 핀 1 과 핀 5을 따라 연결하십시오 .

*경고 :연결된 전원 케이블이 그래픽 카드용이 아닌 CPU 용인지 확인하십시오 . PCIe 전원 케이블을 이 커넥터에 꽃지 마십시오 .

ATX 12V 전원 커넥터

(4 편 ATX12V2)

(1페이지,2번항목참조)

ATX 12V 전원공급장치를 이 커넥터에 연결하십시오.

* 전원 공급장치 플러그는 한 방향으로만 이 커넥터에 끼울 수 있습니다.

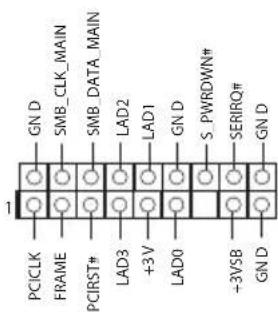

LPC/TPM 헤더

(17 편 TPMS1)

(1 페이지, 30 번 항목 참조)

1 PCCLK FRAME PCIRST# +3V LAD3 LAD0 +3VSB GN D SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GN D S PWRDOWN# SERIRQ# GN D

이 커넥터는키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

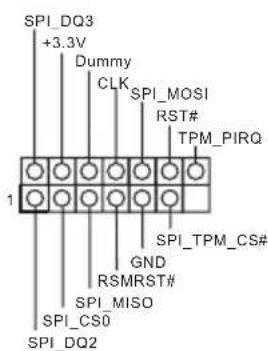

SPI TPM 헤더

(13 핀 SPI_TPM_J1)

(1페이지,33번항목 참조)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

이 커넥터는 키, 디지털 인증서, 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM(Trusted Platform Module) 시스템을 지원 합니다. TPM 시스템은 네트워크 보안을 강화하고, 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다.

Thunderbolt AIC 커넥터 (5 핀 TB1)

(1 페이지, 31 번 항목 참조 )

Thunderbolt™ 확장 카드 (AIC) 를 GPIO 케이블로 Thunderbolt AIC 커넥터에 연결하십시오.

*Thunderbolt™

AIC 카드를 PCIE5(기본

슬롯)에 설치하십시오.

AMD 팬 LED 헤더

(4 편 AMD_FAN_LED1)

(1페이지, 12번 항목 참조)

AMD 팬 LED 헤더는 AMD 방열 판과 함께 제공되는 RGB LED 연장 케이분을 연결하는 데 사 용됩니다 . 케이블 연결에서 사 용자는 다양한 LED 조명 효과를 선택할 수 있습니다 .

*AMD 팬 LED 헤더는 정품 RGB LED 스트라이프와 호환됩니다 주의 팬 LED 케이블을 잘못된 방향으로 설치하지 마십시오 . 그럴 않을 경우 케이블이 손상 될 수 있습니다 .

RGB LED 헤더

(4 핀 RGB_HEADER1)

(1 페이지, 28 번 항목 참조)

이 RGB 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데사용됩니다.

주의 RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 않을 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 54 페이지를 참조하십시오.

주소지정 가능한 LED 헤 더

(3 핀 ADDR_LED1)

(1 페이지, 29 번 항목 참조)

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연장 케이블을 연결하는데 사용됩니다.

주의 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 55 페이지를 참조하십시오.

1.5 스마트 스위치

마더보드에는 스마트 스위치 네 개가 탑재되어 있습니다: 전원 버튼, 리셋 버튼, CMOS 초기화 버튼 및 BIOS 플래시백 스위치. 이 스위치들로 시스템을 빨리 켜고 끄거나 시스템을 리셋하거나 CMOS 값을 지우거나 BIOS 를 플래시할 수 있습니다.

전원 버튼

(PWRBTN)

(1페이지,21번항목참조)

전원 버튼으로 시스템을 빨리 켜거나 끝 수 있습니다.

리셋 버튼

(RSTBTN)

(1페이지,22번항목참조)

리셋 버튼으로 시스템을 빨리 리셋할 수 있습니다.

CMOS 지우기 버튼

(CLRCBTN1)

(3페이지,15번항목참조)

(CLRCBTN2)

(1페이지,19번항목참조)

CMOS 지우기 버튼으로 CMOS 값을 빨리 지울 수 있습니다.

이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다.

BIOS 플레시백 버튼

(BIOS_FB1)

(3페이지,18번 항목 참조)

BIOS 플레시백 스위치는 BIOS 를 플래시할 수 있습니다.

ASRock BIOS 플래시백 기능을 활용하면 CPU 없이도 시스템 전원을 켜지 않고 BIOS 를 업데이트 할 수 있습니다.

USB BIOS 플래시백 기능을 사용하려면 아래의 단계를 따르십시오.

1. ASRock 의 다음 웹사이트에서 최신 BIOS 파일을 다운로드합니다:http://www.asrock.com.
2. BIOS 파일을 USB 플래시 드라이브에 복사합니다. USB 플래시 드라이브의 파일 시스템이 FAT32 인지 확인하십시오.
3. BIOS 파일의 압축을 품니다
4. 파일 이름을 “creative.rom” 으로 바꾸고 X: USB 플래시 드라이브 루트 디렉더리에 저장합니다.
5. 24 핀 전원 커넥터를 마더보드에 꽃습니다. 그런 다음 전원공급장치의 AC 스위치를 캼니다.

*시스템 전원을 결 필요는 없습니다.

6.이제 USB 드라이브를 USB BIOS 플래시백 포트에 연결합니다.
7.BIOS 플래시백 스위치 약3 초 동안 누릅니다.그러면 LED 가 깜박이기 시작합니다.
8.LED가 깜박임을 멈출 때까지,즉 BIOS 플래싱이 완료될 때까지 기다립니다.

*LED 표시등이 녹색으로 계속 켜져 있으면 이는 BIOS 플래시백이 제대로 작동하고 있지 않음을 의미합니다. USB 드라이브를 USB BIOS 플래시백 포트에 꽃았는지 확인하십시오.

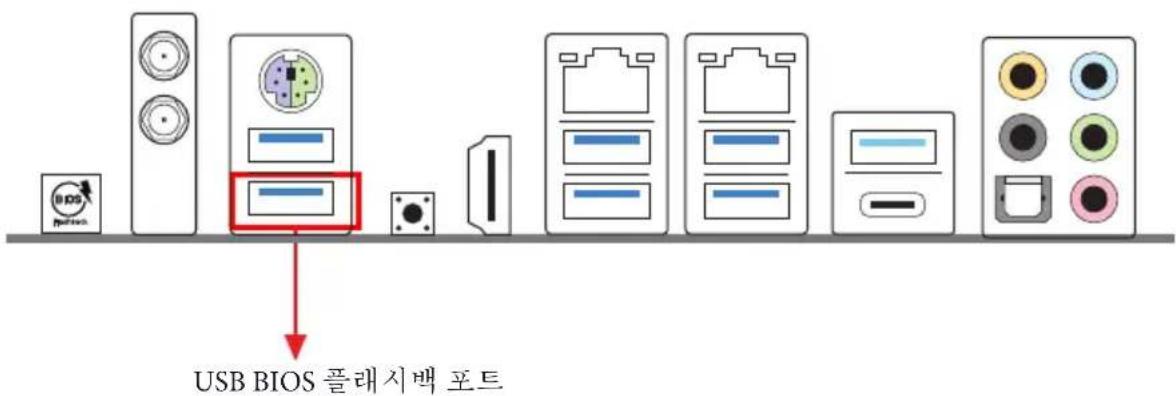

USB BIOS 플래시백 포트

1 はじめに

- 1 x CPU 风扇接口 (4 针)
