MANUAL DE USUARIO X570 Phantom Gaming X ASROCK

Gracias por comprar la placa base ASRock X570 Phantom Gaming X, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock X570 Phantom Gaming X (Factor de forma ATX)
  • Guía de instalación rápida de ASRock X570 Phantom Gaming X
  • CD de soporte de ASRock X570 Phantom Gaming X
  • 4 x Cables de datos Serie ATA (SATA) (Opcional)
  • 1 tarjeta ASRock SLI_HB_Bridge_2S (Opcional)
  • 2 x Antenas ASRock WiFi 2,4/5 GHz
  • 1 x destornillador ASRock (Opcional)
  • 3 x tornillos para socket M.2 (Opcional)
  • 2 x separadores para sockets M.2 (Opcional)

1.2 Especificaciones

Plataforma	• Factor de forma ATX• Circuito impreso (PCB) de 2 oz de cobre
CPU	• Admite los procesadores AM4 RyzenTM serie 2000 y 3000 con zócalo AMD• PWM digital Intersil• Diseño de 14 fases de alimentación• Admite motor Hiper-BCLK de ASRock II
Conjunto de chips	• AMD X570
Memoria	• Tecnología de memoria DDR4 de doble canal• 4 x ranuras DIMM DDR4• Las CPU de la serie AMD (Matisse) admiten memoria sin búfer DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 y no ECC*• Las CPU de la serie AMD (Pinnacle Ridge) admiten memoria sin búfer DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC y no ECC *• Las CPU de la serie AMD (Picasso) admiten memoria sin búfer no ECC DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133** Para CPU de la serie Ryzen (Picasso), ECC solamente se admite con CPU PRO.* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)* Consulte la página 26 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.• Capacidad máxima de memoria del sistema: 128GB• Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	CPU de la serie AMD Ryzen (Matisse)• 3 ranuras PCI Express 4.0 x16 (PCIE1/PCIE3/PCIE5: simple a x16 (PCIE1); dual a x8 (PCIE1) / x8 (PCIE3); triple a x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE5))*CPU de la serie AMD Ryzen (Pinnacle Ridge)• 3 ranuras PCI Express x16 (PCIE1/PCIE3/PCIE5: simple a Gen3x16 (PCIE1); dual a Gen3x8 (PCIE1) / Gen3x8 (PCIE3); triple a Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*

CPU de la serie AMD Ryzen (Picasso)

• 1 ranura PCI Express 3.0 x16 (simple a x8 (PCIE1))*

* Admite unidad de estado sólido de NVMe como disco de arranque

• 2 x Ranuras PCI Express 4.0 x1

- Compatible con AMD Quad CrossFireX ^TM , 3-Way CrossFireX ^TM y CrossFireX ^TM

- Compatible con NVIDIA ^ Quad SLI ^TM y SLI ^TM**

- Admite NVIDIA® NVLink™ con tarjetas gráficas duales de la serie NVIDIA® GeForce® RTX**

** NVIDIA NVLink Bridge no se incluye con el paquete. Se puede adquirir en NVIDIA® si es necesario.

** Esta función solamente se admite con CPU de la serie Ryzen (Pinnacle Ridge).

- 1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ax integrado (en la E/S trasera)

- Contacto 15μ Gold en ranura VGA PCIe (PCIE1)

Gráficos

- Tarjeta gráfica de la serie AMD Radeon™ Vega integrada en APU de la serie Ryzen*

* El soporte real puede variar según la CPU

- DirectX 12, Pixel Shader 5.0

- Memoria compartida predeterminada de 2 GB. Memoria máxima compartida admite hasta 16 GB.

* La memoria compartida máxima de 16GB requiere que haya una memoria del sistema de 32GB instalada.

- Compatible con HDMI 2.0 con una resolución máxima de 4K x 2K (4096x2160) a 60Hz

- Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puertos HDMI 2.0 (se necesita un monitor compatible con HDMI)

- Admite HDR (alto rango dinámico) con HDMI 2.0

- Admite HDCP 2.2 con puerto HDMI 2.0

- Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 2.0

- Compatible con Microsoft PlayReady*

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec)

- Compatible con audio Blu-ray Premium

- Admite protección contra sobretensiones

• Amplificador de auriculares de primera calidad NE5532 para conector de audio del panel frontal (admite auriculares de hasta 600 ohmios)
• Entrada de alimentación pura
• Tecnología de unidad directa
• Protección de aislamiento de PCB
• Detección de impedancia en el puerto de salida posterior
• Capas PCB individuales para canal de audio D/I
• Conectores de audio de oro
• Conector de audio dorado de 15
• Admite Creative SoundBlaster Cinema5

LAN

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s

(Dragon RTL8125AG)

• Admite el software de LAN para juegos Phantom
• Ajuste automático inteligente del control de ancho de banda
• Interfaz de usuario sencilla visual
• Estadísticas de uso de red visuales
• Configuración predeterminada optimizada para juegos, el explorador y modos de streaming
• Control de prioridades personalizado por el usuario

- Admite la función Reactivación de LAN

- Admite protección contra rayos y descargas electrostáticas (ESD)

- Admite Ethernet 802.3az de eficiencia energética

- Admite PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):

• Admite la función Reactivación de LAN
• Admite protección contra rayos y descargas electrostáticas (ESD)
• Admite Ethernet 802.3az de eficiencia energética
• Admite PXE

LAN inalám- brica

• Módulo WiFi Intel® 802.11ax
  • Compatible con IEEE 802.11a/b/g/n/ax
• Compatible con Banda Dual (2,4/5 GHz)
• Compatible con WiFi6 802.11ax (2,4 Gb/s)
• 2 antenas compatibles con Tecnología de diversidad 2 (Transmisión) x 2 (Recepción)
• Compatible con Bluetooth 5.0 + Alta velocidad clase II
• Admite MU-MIMO

E/S en panelposterior	2 x Puertos de antena1 x puerto de ratón/teclado PS/21 x puerto HDMI1 puerto de salida SPDIF óptica1 x Puerto USB 3.2 Gen2 Tipo A Port (10 Gb/s)(admite protección ESD)1 x Puerto USB 3.2 Gen2 Tipo C Port (10 Gb/s)(admite protección ESD)6 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)* Se admite Alimentación ultra-USB en puertos USB3_5_6.* La función de reactivación ACPI no se admite en puertos los USB3_5_6.2 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)1 botón de borrado CMOS1 x Botón Actualizar BIOSConector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono (conectores de audio de oro)
Almace-namiento	8 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente1 x Zócalo Hyper (M2_1) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen4 x4 (64 Gb/s) (con Matisse) o Gen3 x4 (32 Gb/s) (con Pinnacle Ridge y Picasso)*1 x Zócalo Hyper M.2 (M2_2), compatible con el módulo PCI Express M.2 tipo 2260/2280 con clave M hasta Gen4 x4 (64 Gb/s)*1 x Zócalo Hyper M.2 (M2_3) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280/22110 con clave M y el módulo PCI Express M.2 hasta Gen4 x4 (64 Gb/s)*Si M2_3 está ocupado, PCIE5 se deshabilitará.* Admite unidad de estado sólido de NVMe como disco de arranque* Admite el Kit U.2 de ASRock
Conector	1 x Conector TPM1 x Conector SPI TPM1 x LED de alimentación y base de conexiones para el altavoz1 x Base de conexiones de LED de ventilador AMD* La base de conexiones de LED de ventilador AMD es compatible con la tira de LED RGB normal.* La base de conexiones de LED del ventilador AMD admite bandas de LED con una carga máxima de 3 A (36 W) y una longitud de hasta 2,5 m.

• 1 x Cabezal de indicador LED RGB
* Admite una tira de LED de hasta 12 V/3 A (36 W) en total
- 1 x Base de conexiones de LED direccionable
* Admite una tira de LED de hasta 5 V/3 A (15 W) en total
- 1 x Conector para ventilador de la CPU (4 contactos)
- * El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.
- 1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)

* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W). 4 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP y CHA_FAN4/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

- 1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad)

- 1 Conector de alimentación de 8 contactos y 12V (conector de alimentación de alta densidad)

- 1 Conector de alimentación de 4 contactos y 12V (conector de alimentación de alta densidad)

- 1 x Conector de audio en el panel frontal (15μ Conector de audio de oro)

- 1 x Base de conexiones USB de ventilador de LED AMD

- 1 x conector Thunderbolt AIC (5 contactos) (Solamente se admite tarjeta AIC Thunderbolt)

- 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)

- 1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas)

- 1 x Base de conexiones USB 3.2 Gen2 Tipo C en el panel frontal (admite protección ESD)

• 1 x Dr. Debug con indicador LED

• 1 x Botón de alimentación con LED

• 1 x Botón de restablecimiento con LED

• 1 botón de borrado CMOS

Función de la BIOS	BIOS legal UEFI AMI compatible con interfaz gráfica de usuarioCompatible con “Plug and Play”Eventos de reactivación conformes con ACPI 5.1Compatible con Jumper FREEAdmite SMBIOS 2.3Varios ajustes de voltaje de CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8 V y VDDP
Monitor de hardware	Detección de temperatura: Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de aguaTacómetro del ventilador: Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de aguaVentilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de aguaControl de varias velocidades del ventilador: Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de aguaSupervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8 V, VDDP
SO	Microsoft® Windows® 10 64 bits
Certificaciones	FCC y CEPreparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág. 1, n° 23)

Puente de 2 contactos

Corto: Borrado de CMOS

Abierto: Predeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.

El botón de borrado CMOS tiene la misma función que el puente de borrado de CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, n° 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):

Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, n° 26)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

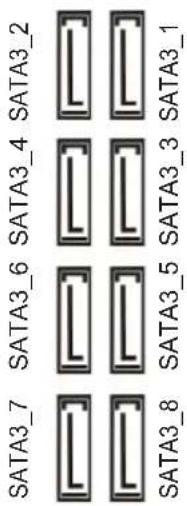

Conectores Serie ATA3 (SATA3_1_2: consulte la pág.1, n° 15) (SATA3_3_4: consulte la pág. 1, N.° 16) (SATA3_5_6: consulte la pág. 1, N.° 17) (SATA3_7_8: consulte la pág. 1, N.° 18)

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

Estos ocho conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Base de conexiones USB de ventilador de LED AMD (USB_5 de 4 contactos) (consulte la pág. 1, n° 11)

Esta base de conexiones se utiliza para enchufar el conector USB del disipador SR3 AMD.

Cabezales USB 2.0 (USB1_2 de 9 contactos) (consulte la pág. 1, n° 24) (USB_3_4 de 9 contactos) (consulte la pág. 1, n° 25)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Cabezal USB 3.2 Gen1 (USB3_7_8 de 19 contactos) (consulte la pág. 1, n° 9)

VbusVbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Base de conexiones

USB 3.2 Gen2 de tipo C en el panel frontal

(F_USB31_TC_1 de 20 contactos)

(consulte la pág. 1, n° 13)

USB Type-C Cable

Existe una base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB 3.2 Gen2 para puertos USB 3.2 Gen2 adicionales.

Cabezal de audio del panel frontal

(HD_AUDIO1 de 9 contactos)

(consulte la pág. 1, n° 32)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores del ventilador de la bomba de agua del chasis

(CHA_FAN1/WP de 4 contactos)

(consulte la pág. 1, n° 10)

Esta placa base proporciona un conector de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

(CHA_FAN2/WP de 4 contactos)

(consulte la pág. 1, n° 27)

(CHA_FAN3/WP de 4 contactos)

(consulte la pág. 1, n° 3)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(CHA_FAN4/WP de 4 contactos) (consulte la pág. 1, n° 14)

Conector del ventilador de la CPU(CPU_FAN1 de 4 contactos) (consulte la pág. 1, n° 5)

Conector para ventilador de la bomba de agua de la CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 4)

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 8)

Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, n° 1)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

*Advertencia: Asegúrese de que el cable de alimentación esté conectado para la CPU y no para la tarjeta gráfica. No conecte el cable de alimentación PCIe a este conector.

Conector de alimentaciónATX de 12V(ATX12V2 de 4 contactos)(consulte la pág. 1, n° 2)		Conecte una fuente de alimentación ATX 12V en este conector.*El enchufe de la fuente de alimentación encaja en este conector en una única dirección.

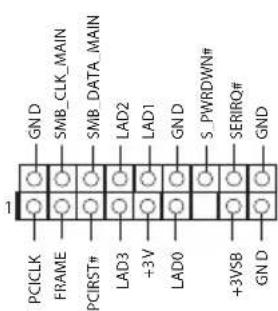

Cabezal LPC/TPM(TPMS1 de 17 contactos)(consulte la pág. 1, n° 30)		Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

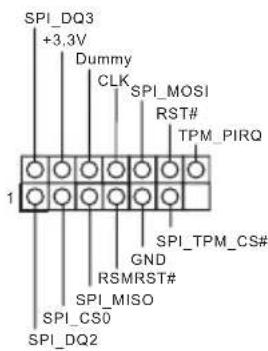

Conector SPI TPM(SPI_TPM_J1 de 13 contactos)(consulte la pág. 1, n° 33)		Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
Conector ThunderboltAIC(TB1 de 5 contactos)(consulte la pág. 1, n° 31)		Enchufe una tarjeta complementaria (AIC)ThunderboltTM al conectorThunderbolt AIC a través del cable GPIO.*Instale la tarjeta ThunderboltTM AIC a PCIE5 (ranura predeterminada).

Base de conexiones de LED de VENTILADOR AMD

(AMD_FAN_LED1 de 4 contactos)

(consulte la pág. 1, n° 12)

La base de conexiones de LED de VENTILADOR AMD se utiliza para conectar el alagador de LED RGB incluido con el disipador AMD. La conexión del cable permite a los usuarios elegir entre diferentes efectos de iluminación de LED.

* La base de conexiones de LED de ventilador AMD es compatible con la tira de LED RGB normal.

Precaución: Nunca instale el cable de LED del VENTILADOR con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

Cabezal de LED RGB

(RGB_HEADER1 de 9 pines)

(consulte la pág. 1, n° 28)

Este cabezal RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 54 para obtener más instrucciones sobre esta base de conexiones.

Base de conexiones de LED direccionable

(ADDR_LED1 de 3 contactos)

(consulte la pág. 1, n° 29)

La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.

Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 55 para obtener más instrucciones sobre esta base de conexiones.

1.5 Interruptores inteligentes

La placa base contiene cuatro interruptores inteligentes: Botón de alimentación, Botón de restablecimiento, Botones de borrado de CMOS e Interruptor de selección de BIOS, lo que permite a los usuarios encender y apagar el sistema, restablecer el sistema, borrar los valores de la CMOS o actualizar la BIOS.

Botón Alimentación (PWRBTN) (consulte la pág. 1, n° 21)

El botón Alimentación permite a los usuarios encender y apagar rápidamente el sistema.

Botón Restablecer (RSTBTN) (consulte la pág. 1, n° 22)

El botón Restablecer permite a los usuarios restablecer rápidamente el sistema.

Botones Borrar CMOS (CLRCBTN1) (consulte la pág. 3, n° 15) (CLRCBTN2) (consulte la pág. 1, n° 19)

Los botones Borrar CMOS permiten a los usuarios borrar rápidamente los valores de la memoria CMOS.

Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.

Botón de Flashback de la BIOS (BIOS_FB1)

(consulte la pág. 3, n° 18)

El interruptor de actualización de la BIOS permite a los usuarios actualizar la BIOS.

La función de actualización de la BIOS de ASRock le permite actualizar la BIOS sin encender el sistema, incluso sin una CPU.

Para utilizar la función de actualización de la BIOS USB, siga estos pasos.

1. Descargue el archivo del BIOS más reciente del sitio web de ASRock.http://www.asrock.com.
2. Copie el archivo del BIOS en la unidad flash USB. Asegúrese de que el sistema de archivos de la unidad flash USB sea FAT32.
3. Extraiga el archivo del BIOS del archivo comprimido.
4. Cambie el nombre del archivo a "creative.rom" y guárdelo en el directorio raíz de X: unidad flash USB.
5. Conecte el conector de alimentación de 24 contactos a la placa base. A continuación, encienda el interruptor de CA de la fuente de alimentación.

*No es necesario encender el sistema.

1. A continuación, enchufe la unidad USB al puerto BIOS Flashback USB.
2. Presione el interruptor de actualización de la BIOS durante tres segundos aproximadamente. A continuación, el LED comenzará a parpadear.
3. Espere hasta que el LED deje de parpadear, lo que significa que la actualización del BIOS se ha completado.

* Si el LED se ilumina en color verde permanentemente, significa que la característica BIOS Flashback no está funcionando correctamente. Asegúrese de conectar la unidad USB al puerto de actualización de la BIOS USB.

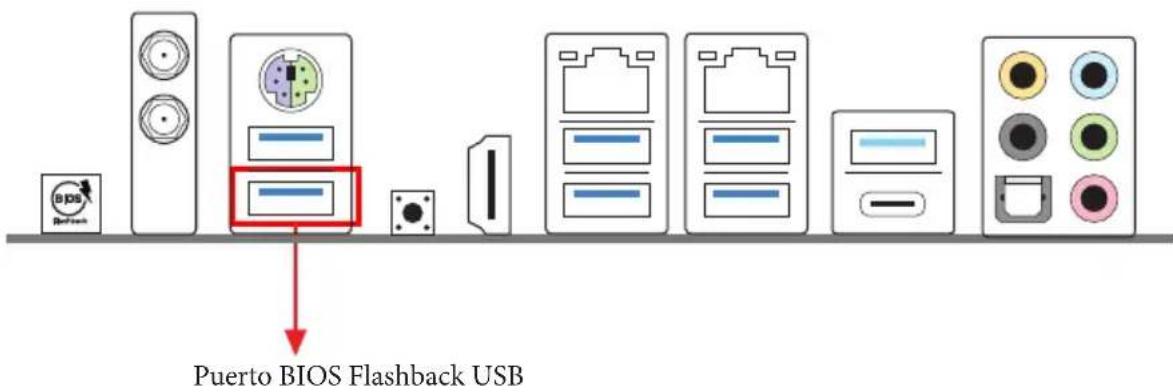

Puerto BIOS Flashback USB

1 Введение

E/S do painel posterior

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conectores série ATA3 (SATA3_1_2: ver p.1, N.º 15) (SATA3_3_4: ver pág.1 No. 16) (SATA3_5_6: ver p.1, N.º 17) (SATA3_7_8: ver p.1, N.º 18)

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

Plataforma AMD LED Fan USB (USB_5 de 4 pinos) (ver p.1, N.º 11)

Plataformas USB 2.0 (USB_1_2 de 9 pinos) (ver p.1, N.° 24) (USB_3_4 de 9 pinos) (ver p.1, N.° 25)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Plataforma USB 3.2 Gen1 (USB3_7_8 de 19 pinos) (ver p.1, N.º 9)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Painel Frontal Cabeçote USB 3.2 Gen2 Tipo C (F_USB31_TC_1 de 20 pinos) (ver p.1, N.º 13)

USB Type-C Cable

(CHA_FAN4/WP de 4 pintos) (ver p.1, N.º 14)

Conector da Ventoinha da CPU(CPU_FAN1 de 4 pinos) (ver p.1, N.° 5)

Conector de ventoinha de bomba de água CPU (CPU_FAN2/WP de 4 pinos) (ver p.1, N.º 4)

(consulte p.3, N.° 18)
