РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X570 Phantom Gaming X ASROCK

Благодарим вас за приобретение надежной системной платы ASRock X570 Phantom Gaming X, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Системная плата ASRock X570 Phantom Gaming X (форм-фактор ATX)
• Краткое руководство по установке ASRock X570 Phantom Gaming X
• Компакт-диск с ПО для платы ASRock X570 Phantom Gaming X
  • 4 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• карта ASRock SLI_HB_Bridge_2S - 1 шт. (приобретаются отдельно)
  • 2 x ASRock WiFi-антенны 2,4/5 ГГц
  • 1 х отвертка ASRock(приобретается отдельно)
  • 3 винта для слота М.2 (приобретаются отдельно)
  • 2 стойки для гнезд М.2 (приобретаются отдельно)

1.2 Технические характеристики

Платформа	• Форм-фактор ATX• Медная печатная плата (2 унции)
ЦП	• Поддерживаются процессоры AMD серии RyzenTM 2000 и 3000под сокет AM4• Цифровая ШИМ Intersil• Система питания 14• Поддержка системы ASRock Hyper BCLK Engine II
Чипсет	• AMD X570
Память	• Двухканальная память DDR4• 4 гнезда DDR4 DIMM• Процессоры AMD серии Ryzen (Matisse) поддерживают модулипамяти DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133, ECC, non-ECC и Unbuffered*• Процессоры AMD серии Ryzen (Pinnacle Ridge)поддерживают модули памяти DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133, ECC, non-ECC и Unbuffered*• Процессоры AMD серии Ryzen (Picasso) поддерживают модулипамяти DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133, non-ECC и Unbuffered**Для процессоров серии Ryzen (Picasso) модуль памяти ECCподдерживается только процессорами PRO.* Дополнительная информация представлена в Спискесовместимой памяти (Memory Support List ) на веб-сайте ASRock.(http://www.asrock.com/)* Максимальные поддерживаемые частоты DDR4 UDIMM см. настр. 26.• Максимальный объем ОЗУ: 128 Гб• Позолоченные (15 мкм) контакты слотов DIMM

Слоты

расширения

ЦП серии AMD Ryzen (Matisse)

- 3 x PCI Express 4.0 x16 гнезд (PCIE1/PCIE3/PCIE5: одинарный при x16 (PCIE1); двойной при x8 (PCIE1) / x8 (PCIE3); тройной при x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE5))*

ЦП серии AMD Ryzen (Pinnacle Ridge)

- 3 x PCI Express x16 гнезд (PCIE1/PCIE3/PCIE5: одинарный при Gen3x16 (PCIE1); двойной при Gen3x8 (PCIE1) / Gen3x8 (PCIE3); тройной при Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*

ЦП серии AMD Ryzen (Picasso)

• 1 x Слот PCI Express 3.0 x16 (одинарный при x8 (PCIE1))*
• 1 x Слот PCI Express 4.0 x16 (одинарный при x4 (PCIE1))*
* Поддерживаются в качестве загрузочных SSD-диски типа NVMe
• 2 слота PCI Express 4.0 x1
- Поддержка AMD Quad CrossFireX™, 3-Way CrossFireX™ и CrossFireX™
- Поддержка NVIDIA® Quad SLI™ и SLI™*
- Поддерживает NVIDIA® NVLink™ с двумя видеокартами серии NVIDIA® GeForce® RTX**
** Мост NVIDIA NVLink не входит в комплект поставки. При необходимости приобретите его в компании NVIDIA*.
** Эта функция поддерживается только с ЦП серии Ryzen (Pinnacle Ridge).
- 1 вертикальный слот М.2 (ключ E) с входящим в комплект поставки модулем WiFi-802.11ax (на задней панели ввода-вывода)
- Позолоченные контакты разъема VGA PCIe (PCIE1) 15μ

Графическая подсистема

- Встроенный видеоадаптер AMD Radeon ^TM серии Vega в процессорах APU серии Ryzen*

*Фактическая поддержка зависит от процессора

- DirectX 12, пиксельные шейдеры 5.0 - Общий объем памяти по умолчанию 2 ГБ. Поддерживается максимальный общий объем памяти до 16 ГБ.

* Для максимального общего объема памяти 16 ГБ требуется установить системную память емкостью 32 ГБ.

- Поддержка HDMI 2.0 с максимальным разрешением до 4K × 2K (4096x2160) при 60 Гц

- Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порты HDMI 2.0 (требуется соответствующий HDMI-монитор)

- Поддерживается расширенный динамический диапазон (HDR) в режиме HDMI 2.0

- Поддерживается HDCP 2.2 через порт HDMI 2.0.

- Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 2.0

- Поддержка Microsoft PlayReady®

Звук

- 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)

• Поддержка Premium Blu-ray Audio

- Защита от перепадов напряжения в электрической сети

• Первоклассный усилитель NE5532 для гарнитуры у аудиоразъема на передней панели (поддерживаются гарнитуры с сопротивлением до 600 Ом)
  • Стабилизированный вход питания
  • Технология Direct Drive
• Изолирующее экранирование печатной платы
• Определение сопротивления нагрузки, подключенной к выходу на задней панели
• Отдельные слои печатной платы для левого и правого аудиоканалов
• Позолоченные контакты аудиоразъемов
  • Позолоченный аудиоразъем (15 мкм)
  • Поддержка Creative SoundBlaster Cinema5

LAN

1 x 2,5 Gigabit LAN 10/100/1000/2500 M6/c (Dragon RTL8125AG)

• Поддержка ПО для ЛВС Phantom Gaming
• Управление пропускной способностью с интеллектуальной автонастройкой
• Наглядный удобный пользовательский интерфейс
• Наглядная статистика использования сети
• Оптимизированная настройка по умолчанию параметров Игра, Браузер и Режимов потоковой передачи
• Настраиваемое пользователем управление очередностью

• Поддерживается пробуждение по ЛВС

- Молниезащита и защита от электростатических разрядов

- Поддерживается Energy Efficient Ethernet 802.3az

- Поддерживается PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):

• Поддерживается пробуждение по ЛВС
• Молниезащита и защита от электростатических разрядов
  • Поддерживается Energy Efficient Ethernet 802.3az
• Поддерживается PXE

Беспроводная ЛВС

• Модуль Intel® 802.11ax WiFi
• Поддержка IEEE 802.11a/b/g/n/ax
- Поддержка двух диапазонов (2,4/5 ГГц)
- Поддержка WiFi6 802.11ax (2,4 Гбит/с)
- 2 антенны для поддержки технологии передачи данных «2 (передача) х 2 (прием)»
- Поддержка Bluetooth 5.0 + High speed class II
- Поддержка MU-MIMO

Порты ввода-выводана заднейпанели

• 2 антенных порта• 1 порт PS/2 для мыши/клавиатуры• 1 порт HDMI• 1 оптический выход SPDIF• 1 порт USB 3.2 Gen2 Type-A (10 Гбит/с) (с защитой от электростатических разрядов)• 1 порт USB 3.2 Gen2 Type-C (10 Гбит/с) (с защитой от электростатических разрядов)• 6 портов USB 3.2 Gen1 (с защитой от электростатических разрядов)* Функция питания через USB (Ultra USB Power) поддерживается на портах USB3_5_6.* Функция пробуждения ACPI не поддерживается на портах USB3_5_6.• 2 порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)• 1 кнопка сброса настроек CMOS• 1 кнопка прошивки BIOS• Разъемы HD Audio: тыловые AC / центральная AC / сабвуфер / линейный вход / фронтальные AC / микрофон (позолоченные контакты)

Запоминающие устройства

• 8 х порта SATA3 со скоростью передачи данных 6,0 Гб/с,поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и«горячего подключения».• 1 слот Hyper M.2 (M2_1), поддерживает модуль M.2 SATA3 типа2242/2260/2280 со скоростью обмена данными 6,0 Гбит/сс ключом М и модуль M.2 PCI Express до версии Gen4 x4(64 Гбит/с) или Gen3 x4 (32 Гбит/с) (с Pinnacle Ridge и Picasso)*• 1 слот Hyper M.2 (M2_2), поддерживается модуль M.2 PCIExpress типа 2260/2280 с ключом М до версии Gen4 x4(64 Гбит/с)*• 1 х слот Hyper M.2 (M2_3), поддерживает модуль M.2 SATA3типа 2230/2242/2260/2280/22110 с пропускной способностью6,0 Гб/с и модуль M.2 PCI Express до версии Gen4 x4 (64 Гб/с) сключом M.** Если занят слот M2_3, отключается слот PCIE5* Поддерживаются в качестве загрузочных SSD-диски типа NVMe* Поддерживается комплект ASRock U.2

Разъемы

• 1 колодка TPM• 1 колодка SPI TPM• 1 колодка светодиодного индикатора питания и корпусного динамика• 1 х колодка для подключения светодиодной подсветки вентилятора AMD.* Колодка для подключения светодиодной подсветки вентилятора AMD совместима с обычными светодиодными лентами RGB.

* Колодка для подключения светодиодной подсветки вентилятора AMD поддерживает светодиодные ленты мощностью не более 36 Ватт (3 А) и длиной до 2,5 м.

• 1 колодка светодиодной RGB-подсветки

* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт).

• 1 колодка адресуемой светодиодной подсветки

* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт).

• 1 разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

- 1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт)

4 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).

* Для разъемов CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP и CHA_FAN4/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

- 1 24-контактных разъем питания АТХ (Высокоплотный разъем питания)

- 1 разъем питания 12 В (8-контактный разъем питания высокой плотности)

- 1 разъем питания 12 В (4-контактный разъем питания высокой плотности)

- 1 аудиоразъем для передней панели (позолоченные контакты аудиоразъема, 15 мкм)

- 1 колодка USB для подключения вентилятора AMD со светодиодной подсветкой

- 1 AIC-разъем Thunderbolt (5-контактный) (Поддерживает только карту ASRock Thunderbolt AIC)

- 2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)

- 1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)

- 1 колодка порта USB 3.2 Gen2 тип C на передней панели (с защитой от электростатических разрядов)

• 1 Dr. Debug с индикатором

• 1 кнопка питания с индикатором

• 1 кнопка сброса с индикатором

• 1 кнопка сброса настроек CMOS

Параметры BIOS

• AMI UEFI Legal BIOS с поддержкой графического интерфейса
- Поддержка технологии «Plug and Play»
- Совместимость с управлением энергопотреблением по АСРІ 5.1
- Поддержка функции JumperFree
• Поддерживается SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8 B, VDDP, Регулировка напряжений ЦП

Контроль оборудования

• Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8 В, VDDP

Операционные системы

- Microsoft® Windows® 10 (64-разрядная)

Сертификация •

FCC, CE

- Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open

Перемычка сброса настроек CMOS

(CLRCMOS1)

(см. стр. 1, № 23)

2-контактная перемычка

Замкнута: Сброс настроек

CMOS

Разомкнута: По умолчанию

CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды.

После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Колодка системной

панели

(9-контактная, PANEL1)

(см. стр. 1,№ 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):

Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_ PLED1) (см. стр. 1, № 26)

Предназначена для подключения светодиодного индикатора питания и динамика корпуса.

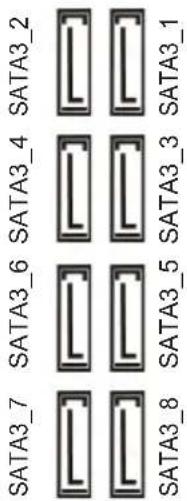

Разъемы Serial ATA3 (SATA3_1_2: см. стр. 1, № 15) (SATA3_3_4: см. стр. 1, № 16) (SATA3_5_6: см. стр.1, № 17) (SATA3_7_8: см. стр.1, № 18)

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

Эти шесть восемь SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

Колодка USB для подключения вентилятора AMD со светодиодной подсветкой (4-контактная, USB_5) (см. стр. 1, № 11)

Эта колодка служит для подключения разъема USB на кулере AMD SR3.

Колодки USB 2.0 (9-контактная, USB_1_2) (см. стр. 1, № 24) (9-контактная, USB_3_4) (см. стр. 1, № 25)

USB PWR P- P+ GND DUMMY 1 P+ GND P- USB PWR

На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.

Колодки USB 3.2 Gen1 (19-контактная, USB3_7_8) (см. стр. 1, № 9)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D- Dummy 1

Колодка для порта USB 3,2 Gen2 Type C на передней панели (20 контактов, F_USB31_ TC_1) (см. стр. 1, № 13)

USB Type-C Cable

На материнской плате предусмотрена одна колодка для порта USB 3.2 Gen2 Type C на передней панели. Эта колодка используется для подключения модуля USB 3.2 Gen2 с дополнительными портами USB 3.2 Gen2.

Аудиоколодка передней панели (9-контактов, HD_ AUDIO1) (см. стр. 1, № 32)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
   A. Подключите Mic_IN (MIC) κ MIC2_L.
   B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
   С. Подключите провод заземления (GND) к контакту заземления (GND).
   D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
   E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы для вентилятора или помпы водяного охлаждения корпуса (4-контактный CHA_ FAN1/WP) (см. стр. 1, № 10)

(4-контактный CHA_ FAN2/WP) (см. стр. 1, № 27) (4-контактный CHA_ FAN3/WP) (см. стр. 1, № 3)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Данная материнская плата оснащена четырьмя 4-контактными разъемами для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.

(4-контактный CHA_FAN4/WP) (см. стр. 1, № 14)

Разъем вентилятора охлаждения процессора (4-контакта, CPU_FAN1) (см. стр. 1, № 5)

Разъем для вентилятора или помпы водяного охлаждения ЦП (4-контактный CPU_ FAN2/WP) (см. стр. 1, № 4)

Разъем питания ATX (24-контакта, ATXPWR1) (см. стр. 1, № 8)

Разъем питания АТХ 12 В (8-контактов, АТХ12V1) (см. стр. 1, № 1)

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП. 3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3.

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Эта материнская плата оснащена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5. *Внимание! Убедитесь, что кабель питания подключен к ЦП, а не к видеокарте. Не подключайте кабель питания PCIe к этому разъему.

Разъем питанияATX 12 B(4 контактов, ATX12V2)(см. стр. 1, No 2)		К данному разъемуподключается источникпитания ATX 12 B.*Разъем от блока питанияподсоединяется к этомуразъему только в однойориентации.

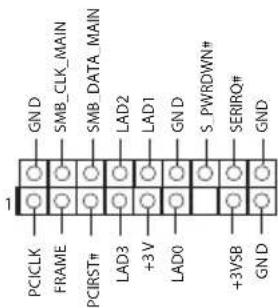

Колодка LPC/TPM(17-контактов, TPMS1)(см. стр. 1, No 30)		Этот разъем обеспечиваетподдержку системы TrustedPlatform Module (TPM), котораяспособна обеспечить надежноехранение ключей, цифровыхсертификатов, паролей и данных.Система TPM также повышаетуровень сетевой безопасности,защищает цифровиеидентификаторы и обеспечиваетцелостность платформы.

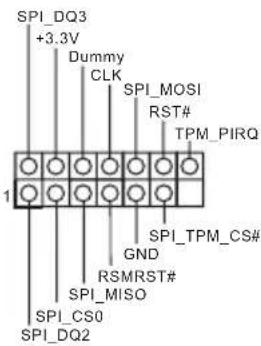

колодка SPI TPM(13-контактная, SPI_TPM_J1)(см. стр. 1, No 33)		Этот разъем обеспечиваетподдержку системы SPI TrustedPlatform Module (TPM), котораяспособна обеспечить надежноехранение ключей, цифровыхсертификатов, паролей и данных.Система TPM также повышаетуровень сетевой безопасности,защищает цифровиеидентификаторы и обеспечиваетцелостность платформы.
Разъем Thunderbolt AIC(5 контактов, TB1)(см. стр. 1, No 31)		Подключите плату расширения(AIC) ThunderboltTM к разъемуThunderbolt AIC с помощьюинтерфейсного GPIO-кабеля.*Установите ThunderboltTMAIC-карта для PCIE5(стандартный разъем).

Колодка для подключения светодиодной подсветки вентилятора AMD. (4-контактная, AMD_ FAN_LED1) (см. стр. 1, № 12)

Колодка для подключения светодиодной подсветки вентилятора AMD служит для подключения удлинительного кабеля светодиодной RGB-подсветки, который поставляется с кулером AMD. Подключив этот кабель, можно различные световые эффекты. * Колодка для подключения светодиодной подсветки вентилятора AMD совместима с обычными светодиодными лентами RGB. Внимание! Категорически запрещается подключать кабель светодиодной подсветки вентилятора с нарушением полярности, так как это может привести к его повреждению.

Колодка светодиодной RGB-подсветки (4-контактный, RGB_ HEADER1) (см. стр. 1, № 28)

Эта колодка RGB-подсветки служит для подключения удлинительного кабеля светодиодной RGB-подсветки, которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению. * Дополнительные сведения об использовании этой колодки см. на стр. 54.

колодка адресуемой светодиодной подсветки (3 контакта, ADDR_LED1) (см. стр. 1, № 29)

Эта колодка служит для подключения удлинительного кабеля адресуемой светодиодной подсветки, которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.

* Дополнительные сведения об использовании этой колодки см. на стр. 55.

1.5 Смарт-переключатели

На системной плате размещены четыре электронных переключателя: кнопка питания, кнопка сброса, кнопка очистки CMOS-памяти и кнопка BIOS Flashback, которые позволяют быстро выключать и выключать систему, сбрасывать настройки системы, сбрасывать настройки в CMOS-памяти и прошивать BIOS.

Кнопка питания (PWRBTN) (см. стр. 1, № 21)

Кнопка питания предназначена для быстрого включения и выключения системы.

Кнопка сброса (RSTBTN) (см. стр. 1, № 22)

Кнопка сброса предназначена для быстрого перезапуска системы.

Кнопки сброса настроек CMOS (CLRCBTN1) (См. стр. 3, № 15) (CLRCBTN2) (см. стр. 1, № 19)

Кнопки сброса настроек CMOS предназначены для быстрого обнуления значений CMOS.

Эта функция работает, только если питание компьютера выключено и он отключен от источника питания.

Кнопка BIOS Flashback

(BIOS_FB1)

(См. стр. 3, № 18)

Кнопка BIOS Flashback позволяет прошивать BIOS.

Функция ASRock BIOS Flashback позволяет обновлять BIOS, не включая систему, и даже без ЦП. Для использования функции USB BIOS Flashback выполните следующие действия.

1. Скачайте новейший файл BIOS с веб-сайта ASRock:http://www.asrock.com.
2. Скопируйте файл BIOS на USB флеш-накопитель. На USB флеш-накопителе должна использоваться файловая система FAT32.
3. Распакуйте файл BIOS из zip-архива.
4. Переименуйте файл на "creative.rom" и сохраните его в корневом каталоге X: USB флеш-пакопитель.

5. Подключите к материнской плате 24-контактный разъем питания. Затем включите переключатель переменного тока блока питания.
   *Систему включать не требуется.

6. Подключите USB-накопитель к порту USB для прошивки BIOS.

7. Примерно 3 секунды удерживайте нажатой кнопку BIOS Flashback. Начнет мигать индикатор.

8. Дождитесь прекращения мигания индикатора, что означает окончание прошивки BIOS.

* Если индикатор светится зеленым, это означает ошибку в процессе прошивки BIOS. Убедитесь, что USB-накопитель подключен к порту USB для прошивки BIOS.

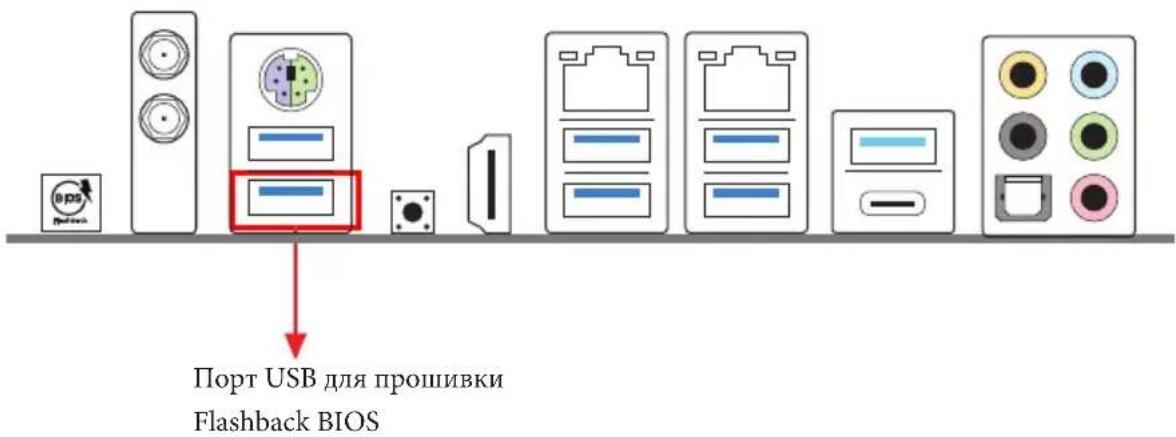

Порт USB для прошивки Flashback BIOS

1 Introdução
