感谢您购买华擎 X570 Phantom Gaming X 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和BIOS软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新VGA卡和CPU支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

• 华擎 X570 Phantom Gaming X 主板（ATX 规格尺寸）
  • 华擎 X570 Phantom Gaming X 快速安装指南
  • 华擎 X570 Phantom Gaming X 支持光盘
• 4x串行ATA(SATA)数据线（选购）
• 1x华擎SLI_HB_Bridge_2S卡（选购）
• 2x华擎WiFi 2.4/5 GHz天线
• 1x华擎螺丝刀（选购）
• 3x螺丝（供M.2插座使用）（选购）
• 2x螺母柱（供M.2插座使用）（选购）

1.2 规格

平台	ATX规格尺寸2盎司纯铜电路板
CPU	支持AMD AM4 Socket RyzenTM 2000和3000系列处理器Intersil Digital PWM14电源相设计支持华擎超级BCLK引擎II
芯片集	AMD X570
内存	双通道DDR4内存技术4 x DDR4 DIMM槽AMD Ryzen系列CPU (Matisse)支持DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC及非ECC,非缓冲内存*AMD Ryzen系列CPU (Pinnacle Ridge)支持DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC及非ECC,非缓冲内存*AMD Ryzen系列CPU (Picasso)支持DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133及非ECC,非缓冲内存*对于Ryzen系列CPU (Picasso),仅PRO CPU支持ECC。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)*请参考第26页了解DDR4 UDIMM最大支持频率。支持系统内存最大容量:128GBDIMM插槽中15μ金触点
扩充槽	AMD Ryzen系列CPU (Matisse)3 x PCI Express 4.0 x16插槽(PCIE1/PCIE3/PCIE5:单:x16 (PCIE1):双-x8 (PCIE1) / x8 (PCIE3);三-x8 (PCIE1) /x8 (PCIE3) / x4 (PCIE5))*AMD Ryzen系列CPU (Pinnacle Ridge)3 x PCI Express x16插槽(PCIE1/PCIE3/PCIE5:单:-Gen3x16 (PCIE1):双-Gen3x8 (PCIE1) / Gen3x8 (PCIE3);三-Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*AMD Ryzen系列CPU (Picasso)1 x PCI Express 3.0 x16插槽(单-x8 (PCIE1))*1 x PCI Express 4.0 x16插槽(单-x4 (PCIE5))*支持NVMe SSD用作启动盘2 x PCI Express 4.0 x1 槽支持 AMD Quad CrossFireTM、3 向 CrossFireXTM 和 CrossFireXTM支持 NVIDIA® Quad SLTM 和 SLITM**支持 NVIDIA® NVLinkTM,配有双 NVIDIA® GeForce® RTX 系列图形卡 ** ** 包装中未随附 NVIDIA NVLink Bridge。如有需要,可向 NVIDIA® 购买。** 仅 Ryzen 系列 CPU (Pinnacle Ridge) 支持此功能。1 x 垂直 M.2 Socket (Key E),捆绑有 WiFi-802.11ax 模块(在后 I/O 上)。VGA PCIe 插槽 (PCIE1) 中 15 μ 金触点
图形	Ryzen 系列 APU 中的集成 AMD RadeonTM Vega 系列图形 ** 实际支持可能视 CPU 而变化 DirectX 12、Pixel Shader 5.0默认共享内存 2GB。最大共享内存达 16GB。* 最大共享内存 16GB 需要安装 32GB 系统内存。支持 HDMI 2.0、60Hz 时最大分辨率达 4K x 2K (4096x2160)通过 HDMI 2.0 端口(需要兼容的 HDMI 显示器)支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR(高位速率音频)通过 HDMI 2.0 支持 HDR(高动态范围)通过 HDMI 2.0 端口支持 HDCP 2.2通过 HDMI 2.0 端口支持 4K 超高清 (UHD) 播放支持 Microsoft PlayReady"
音频	具有内容保护功能的 7.1 CH 高清音频(Realtek ALC1220 音频编解码器)优质 Blu-ray 音频支持支持电涌保护用于前面板音频接口的 NE5532 高品质耳机放大器(支持最高 600 Ohm 耳机)纯电源输入Direct Drive(直接驱动)技术PCB 隔离罩后侧输出端口上具有阻抗感测功能用于左/右音频通道的个别 PCB 层金色音频插孔

• 15 金色音频接口
• 支持 Creative SoundBlaster Cinema5

LAN

1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG)

• 支持 Phantom Gaming LAN 软件
• 智能化自动调整带宽控制
• 视效用户友好 UI
• 视效网络使用情况统计数据
• 游戏、浏览器和串流模式的默认设置进行了优化
• 用户定制优先级控制

- 支持 Wake-On-LAN（网上唤醒）

- 支持雷电 /ESD 保护

- 支持高能效以太网 802.3az

- 支持 PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):

• 支持 Wake-On-LAN（网上唤醒）
• 支持雷电 /ESD 保护
• 支持高能效以太网 802.3az
• 支持 PXE

无线 LAN

Intel® 802.11ax WiFi 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频段 (2.4/5 GHz)
- 支持 WiFi6 802.11ax (2.4Gbps)
- 2个天线可支持2（发射）x2（接收）分集技术
- 支持 Bluetooth 5.0+ 高速 Class II
- 支持 MU-MIMO

后面板 I/O

• 2x天线端口
• 1xPS/2鼠标 /键盘端口
• 1xHDMI端口
• 1x光学SPDIF输出端口
• 1 x USB 3.2 Gen2 A 类型端口 (10 Gb/s)（支持 ESD 保护）
• 1 x USB 3.2 Gen2 C 类型端口 (10 Gb/s)（支持 ESD 保护）
• 6x USB 3.2 Gen1 端口 (支持 ESD 保护)

* USB3_5_6 端口支持超级 USB 电源。

* 在 USB3_5_6 端口上不支持 ACPI 唤醒功能。

• 2 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）
• 1x清除 CMOS按钮
• 1 x BIOS 回闪按钮

- 高清音频插孔：后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风 （金色音频插孔）

存储

• 8 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和 RAID 10)、NCQ、AHCI 和热插拔
• 1 x 超级 M.2 Socket (M2_1)，支持 M Key 类型 2242/2260/2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）（Matisse）或 Gen3 x4 (32 Gb/s)（Pinnacle Ridge 和 Picasso）*

- 1 x 超级 M.2 Socket (M2_2)，支持 M Key 类型 2260/2280 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）*

- 1 x 超级 M.2 Socket (M2_3)，支持 M Key 类型 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）*

* 如果 M2_3 被占用，PCIE5 槽将被禁用。

* 支持 NVMe SSD 用作启动盘

* 支持华擎 U.2 套件

接口

- 1xTPM接脚

- 1 x SPI TPM 接脚

- 1x电源 LED和扬声器接脚

- 1 x AMD 风扇 LED 接脚

* AMD 风扇 LED 接脚兼容普通 RGB LED 灯条。

* AMD 风扇 LED 接脚支持最大负载为 3A (36W)、最大长度为 2.5 米的 LED 灯条。

- 1 x RGB LED 接头

* 总共支持最高 12V/3A, 36W LED 灯条

- 1x可寻址LED接脚

* 总共支持最高 5V/3A, 15W LED 灯条

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

- 1xCPU/水泵风扇接口（4针）（智能风扇速度控制）

* CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

4 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制）

* 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、

CHA_FAN3/WP 和 CHA_FAN4/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

- 1x24针ATX电源接口（高密度电源接口）

- 1x8针12V电源接口（高密度电源接口）

- 1x4针12V电源接口（高密度电源接口）

• 1x前面板音频接口(15μ金色音频接口)
  • 1 x AMD LED 风扇 USB 接脚
• 1 x Thunderbolt AIC 接口 (5 针) (仅支持 Thunderbolt AIC 卡)
• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）
• 1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）
• 1x前面板C类型USB3.2 Gen2接脚(支持ESD保护)
• 1 x Dr. Debug（调试工具），带 LED
• 1x电源按钮，带LED
• 1x重置按钮，带LED
• 1x清除 CMOS按钮

BIOS 功能特点	• AMI UEFI Legal BIOS,支持 GUI• 支持“即插即用”• ACPI 5.1 兼容唤醒事件• 支持免跳线(jumperfree)• 支持 SMBIOS 2.3• CPU、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERM VDDCR_SOC、+1.8V、VDDP、电压多次调整
硬件监控	• 温度感测:CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇• 风扇转速计:CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇• 静音风扇(根据 CPU 温度自动调整机箱风扇速度):CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇• 风扇多种速度控制:CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇• 电压监控:+12V、+5V、+3.3V、CPU Vcore、CPU VD-DCR_SOC、DRAM、VPPM、PREM VDDCR_SOC、+1.8V、VDDP
操作系统	• Microsoft® Windows® 10 64-bit
认证	• FCC、CE• ErP/EuP 支持(需要支持 ErP/EuP 的电源)

*有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRCMOS1)

(见第 1 页，第 23 个)

2针跳线

短接 : 清除 CMOS

开路 : 默认

CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。

清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9 针 PANEL1)

(见第1页，第20个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源按钮）：

连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。

RESET（重置按钮）：

连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。

PLED（系统电源 LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时，此LED亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 和扬声器接脚 (7 针 SPK_PLED1)

(见第 1 页，第 26 个)

请将机箱电源 LED 和机箱扬声器连接到此接脚。

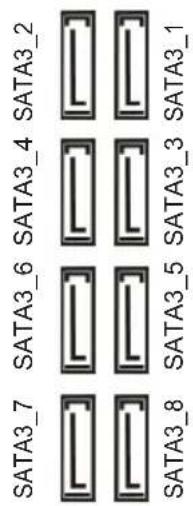

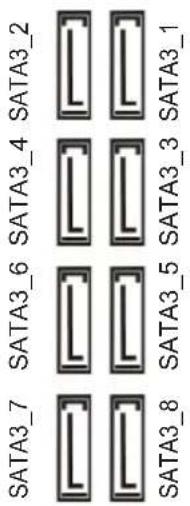

串行 ATA3 接口

(SATA3_1_2:

见第 1 页，第 15 个）

(SATA3_3_4:

参见 p.1 第 16 项)

(SATA3_5_6:

见第 1 页，第 17 个）

(SATA3_7_8:

见第 1 页，第 18 个）

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

这八个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

AMD LED 风扇 USB 接脚

(4 针 USB_5)

(见第 1 页，第 11 个)

此接脚用于连接 AMD SR3 散热器上的 USB 接口。

USB 2.0 接脚

(9针USB_1_2)

(见第 1 页，第 24 个)

(9针USB_3_4)

(见第 1 页，第 25 个)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

此主板上有 2 个接脚。每个 USB 2.0 接脚可以支持两个端口。

USB 3.2 Gen1 接脚

(19针USB3_7_8)

(见第 1 页，第 9 个)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

此主板上有 1 个接脚。此 USB 3.2 Gen1 接脚可以支持两个端口。

前面板类型 C USB 3.2

Gen2 接脚

(20针F_USB31_TC_1)

(见第 1 页，第 13 个)

USB Type-C Cable

此主板上有一个前面板类型 C USB 3.2 Gen2 接脚。此接脚用于连接 USB 3.2 Gen2 模块以获得附加 USB 3.2 Gen2 端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第 1 页，第 32 个)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱水泵风扇接口

(4针 CHA_FAN1/WP)

(见第1页，第10个)

此主板提供四个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇，请将它连接到针脚1-3。

(4 针 CHA_FAN2/WP)

(见第1页，第27个)

(4针 CHA_FAN3/WP)

(见第1页，第3个)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4针 CHA_FAN4/WP)

(见第1页，第14个)

CPU风扇接口(4针CPU_FAN1)(见第1页,第5个)		此主板提供4针CPU风扇(静音风扇)接口。如果您打算连接3针CPU风扇,请将它连接到针脚1-3°
CPU水泵风扇接口(4针CPU_FAN2/WP)(见第1页,第4个)		此主板提供4针水冷风扇接口。如果您打算连接3针CPU水冷风扇,请将它连接到针脚1-3°
ATX电源接口(24针ATXPWR1)(见第1页,第8个)		此主板提供24针ATX电源接口。要使用20针ATX电源,请沿针脚1和针脚13插接它°
ATX 12V电源接口(8针ATX12V1)(见第1页,第1个)		此主板提供8针ATX 12V电源接口。要使用4针ATX电源,请沿针脚1和针脚5插接它。*警告:请确保连接的电源线用于CPU而非图形卡。请勿将PCIe电源线插接到此接口。
ATX 12V电源接口(4针ATX12V2)(见第1页,第2个)		请将ATX 12V电源连接到此接口。*电源插头只能从一个方向插入此接口°

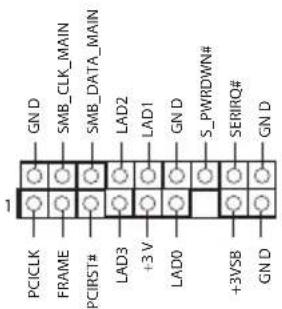

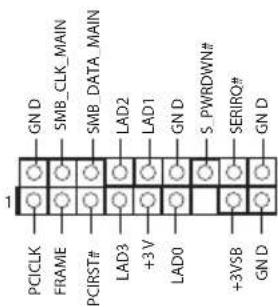

LPC/TPM 接脚

(17针TPMS1)

(见第 1 页，第 30 个)

1 PCICLK FRAME PCIRST# LAD3 +3V LAD0 S_PWRDWN# SERIRQ# GN D SMB_CLK_MAIN SMB_DATA_MAIN GN D GN D GN D +3VSB

此接口支持 Trusted Platform

Module（信任平台模块，

TPM）系统，可以安全地存储密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

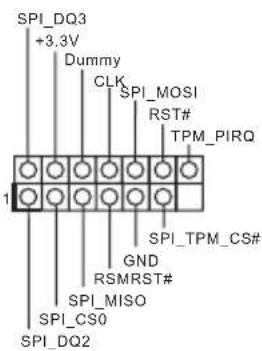

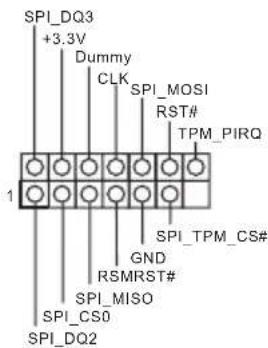

SPI TPM 接脚

(13 针 SPI_TPM_J1)

(见第 1 页，第 33 个)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接口支持 SPI Trusted Platform

Module（信任平台模块，

TPM）系统，可以安全地存储密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

Thunderbolt AIC 接口

(5-针 TB1)

(见第 1 页，第 31 个)

请利用 GPIO 线将

Thunderbolt™扩展卡 (AIC)连接到 Thunderbolt AIC 接口。

* 请安装 Thunderbolt ^TM

AIC 卡到 PCIE5（默认插槽）。

AMD 风扇 LED 接脚

(4针AMD_FAN_LED1)

(见第 1 页，第 12 个)

AMD 风扇 LED 接脚用于连接 AMD 散热器附带的 RGB LED

延长线。连接线缆可以让用户选择不同的 LED 灯光效果。

* AMD 风扇 LED 接脚兼容普通 RGB LED 灯条。

注意：风扇 LED 线安装方向切勿错误，否则，线缆会损坏。

RGB LED 接脚

(4 针 RGB_HEADER1)

(见第 1 页，第 28 个)

此 RGB 接脚用于连接 RGB LED

延长线，可让用户选择不同的

LED 灯光效果。

注意：RGB LED 线安装方向切勿错误，否则，线缆会损坏。

* 请参考第 54 页了解这个接脚的详情。

可寻址 LED 接脚

(3针ADDR_LED1)

(见第 1 页，第 29 个)

此接脚用于连接可寻址 LED

延长线，可让用户选择不同的LED灯光效果。

注意：必须以正确的方向安装可寻址 LED 线，否则会损坏线缆。

* 请参考第 55 页了解这个接脚的详情。

1.5 智能开关

此主板配有 4 个智能开关：电源按钮、重置按钮、清除 CMOS 按钮和 BIOS 回闪开关，允许用户快速开启 / 关闭系统、重置系统、清除 CMOS 值或刷新 BIOS。

电源按钮

(PWRBTN)

(见第 1 页，第 21 个)

清除 CMOS 按钮允许用户快速清除 CMOS 值。

只有在关闭计算机并拔下电源插头后，才能使用此功能。

BIOS 回闪按钮 (BIOS_FB1)

(见第 3 页，第 18 个)

BIOS 回闪开关允许用户刷新 BIOS。

ASRock BIOS 回闪功能可以在不打开系统（甚至 CPU）电源的情况下更新 BIOS。

要使用 USB BIOS 回闪功能，请执行以下步骤。

1. 从 ASRock 网站下载最新 BIOS 文件：http://www.asrock.com。
2. 将 BIOS 文件复制到 USB 闪存盘。请确保 USB 闪存盘的文件系统必须为 FAT32。
3. 从压缩文件中解压出 BIOS 文件。
4. 将文件重命名为 “creative.rom” 并将其保存到 X: USB 闪存盘根目录。
5. 将 24 针电源接口插接到主板。然后打开电源的交流开关。

* 不需要打开系统电源。

1. 然后将 USB 驱动插入 USB BIOS 回闪端口。
2. 按住 BIOS 回闪开关三秒钟左右。然后 LED 开始闪烁。
3. 等待 LED 停止闪烁，说明此事 BIOS 闪存已完成。

* 如果 LED 指示灯变为绿色常亮状态，说明 BIOS 回闪未正确执行。请确保将 USB 盘插接到 USB BIOS 回闪端口。

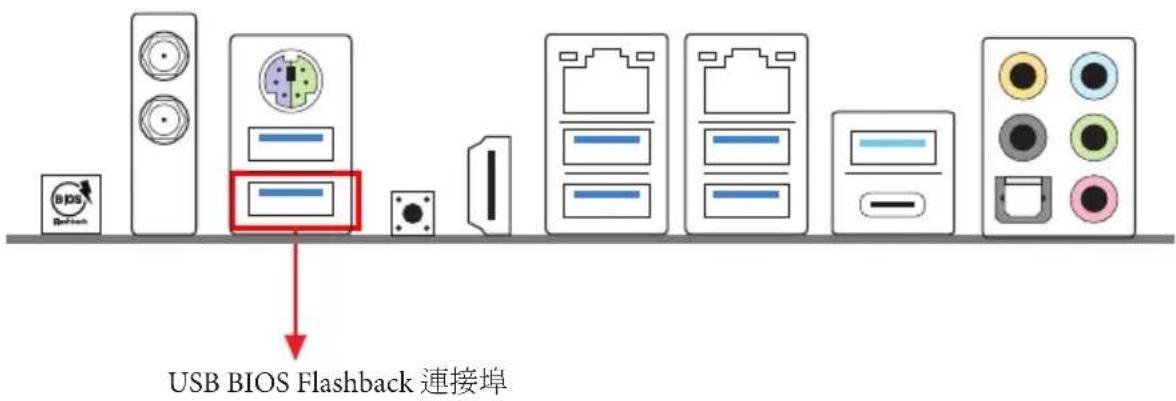

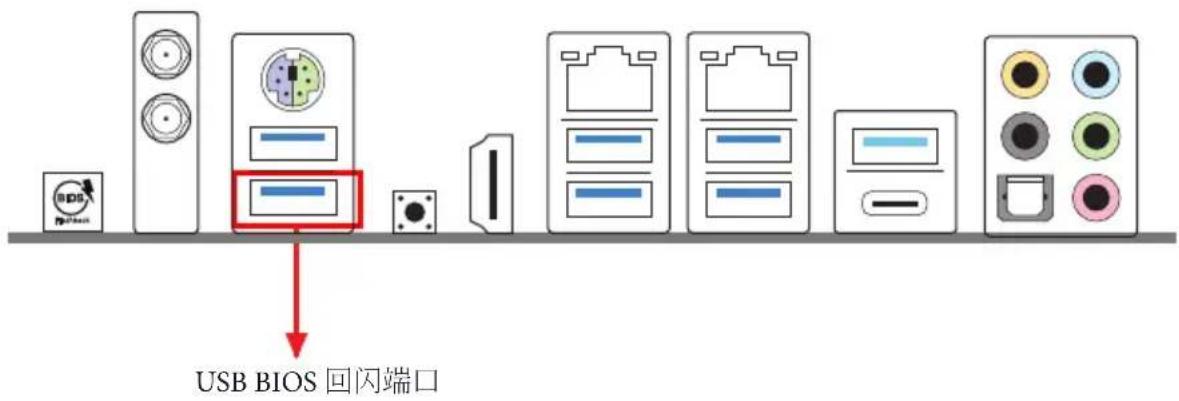

USB BIOS 回闪端口

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
