BEDIENUNGSANLEITUNG X570 Phantom Gaming X ASROCK

Vielen Dank, dass Sie sich für das X570 Phantom Gaming X von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock X570 Phantom Gaming X-Motherboard (ATX-Formfaktor)
• ASRock X570 Phantom Gaming X – Schnellinstallationsanleitung
• ASRock X570 Phantom Gaming X-Support-CD
• 4 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x ASRock SLI_HB_Bridge_2S-Karte (optional)
• 2 ASRock-WiFi-2,4/5-GHz-Antennen
• 1 x ASRock-Schraubendreher (optional)
• 3 x Schrauben für M.2-Sockel (optional)
• 2 x Abstandhalter für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	ATX-FormfaktorPlatine mit zwei Unzen Kupfergehalt
Prozessor	Unterstützt AMD-AM4-Sockel für Prozessoren der Serie RyzenTM2000 und 3000Intersil-Digital-PWM14-LeistungsphasendesignUnterstützt ASRock Hyper-BCLK-Engine II
Chipsatz	AMD X570
Speicher	Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeProzessoren der AMD-Ryzen-Serie (Matisse) unterstützen DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133 (OC)/3466(OC)/3200/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*Prozessoren der AMD-Ryzen-Serie (Picasso) unterstützen DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 non-ECC, ungepufferter Speicher** Für Prozessoren der Ryzen-Serie (Picasso), ECC wird nur mit PRO-Prozessoren unterstützt.* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)* Bitte beachten Sie Seite 26 für die maximal unterstützte Frequenz von DDR4-UDIMM.Systemspeicher, max. Kapazität: 128GB15-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteckplatz	CPUs der AMD-Ryzen-Serie (Matisse)3 x PCI-Express 4.0-x16-Steckplätze (PCIE1/PCIE3/PCIE5: einzeln bei x16 (PCIE1); doppelt bei x8 (PCIE1) / x8 (PCIE3); dreifach bei x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE5))*CPUs der AMD-Ryzen-Serie (Pinnacle Ridge)3 x PCI-Express -x16-Steckplätze (PCIE1/PCIE3/PCIE5: einzeln bei Gen3x16 (PCIE1); doppelt bei Gen3x8 (PCIE1) / Gen3x8 (PCIE3); dreifach bei Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*

CPUs der AMD-Ryzen-Serie (Picassoge)

• 1 x PCI-Express-3.0-x16-Steckplatz (einzeln bei x8 (PCIE1))*
• 1 x PCI-Express-4.0-x16-Steckplatz (einzeln bei x4 (PCIE5))*

* Unterstützt NVMe-SSD als Bootplatte

• 2 x PCI-Express-4.0-x1-Steckplatz

- Unterstützt AMD Quad CrossFireX™, 3-Wege-CrossFireX™ und CrossFireX™

- Unterstützt NVIDIA ^ Quad SLI ^TM und SLI ^TM^**

- Unterstützt NVIDIA® NVLink™ mit zwei Grafikkarten der NVIDIA®-GeForce®-RTX-Serie**

** NVIDIA-NVLink-Bridge wird nicht mitgeliefert. Bei Bedarf bitte von NVIDIA® kaufen.

** Diese Funktion wird nur mit CPUs der Ryzen-Serie (Pinnacle Ridge) unterstützt.

• 1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten 802.11ax-WLAN-Modul (an den rückseitigen I/O)
  • 15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)

Grafik- karte

- Integrierte Grafikkarte der AMD-Radeon ^TM -Vega-Serie in APU der Ryzen-Serie*

* Tatsächliche Unterstützung kann je nach Prozessor variieren

- DirectX 12, Pixel Shader 5.0

- Freigabespeicher von standardmäßig 2 GB. Max. Freigabespeicher unterstützt bis zu 16 GB.

* Der max. Freigabespeicher von 16GB erfordert die Installation von 32GB Systemspeicher.

- Unterstützt HDMI 2.0 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60Hz

- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-1.4-Ports (konformer HDMI-Monitor erforderlich)

- Unterstützt HDR (High Dynamic Range) mit HDMI 2.0

- Unterstützt HDCP 2.2 mit HDMI 2.0-Port

- Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 2.0-Port

- Unterstützt Microsoft PlayReady®

Audio

• 7,1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

- Unterstützt Überspannungsschutz

• NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm)
• Reiner Stromeingang
• Direct Drive Technology
  • PCB-isolierte Abschirmung
• Impedanzerkennung am hinteren Ausgang
• Individuelle PCB-Layer für rechten/linken Audiokanal
  • Goldene Audioanschlüsse
  • 15-μ-Gold-Audioanschluss
• Unterstützt Creative SoundBlaster Cinema5

LAN

1 x 2,5-Gigabit-LAN 10/100/1000/2500 Mb/s

(Dragon RTL8125AG)

• Unterstützt Phantom-Gaming-LAN-Software
• Intelligente Bandbreitensteuerung mit automatischer Anpassung
• Visuell ansprechende Benutzeroberfläche
• Visuelle Netzwerknutzungsstatistiken
• Optimierte Standardeinstellung für Spiel-, Browser- und Streaming-Modi
• Nutzerangepasste Prioritätssteuerung

- Unterstützt Wake-On-LAN

- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

- Unterstützt energieeffizientes Ethernet 802.3az

- Unterstützt PXE

1 x Intel-Gigabit-LAN 10/100/1000 Mb/s (1 x Intel® I211AT):

• Unterstützt Wake-On-LAN
- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Wireless LAN

• Intel®-802.11ax-WLAN-Modul
  • Unterstützt IEEE 802.11a/b/g/n/ax
  • Unterstützt Dualband (2,4/5 GHz)
  • Unterstützt WiFi6 802.11ax (2,4 Gb/s)
• 2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen)
• Unterstützt Bluetooth 5.0 + High-Speed, Klasse II
• Unterstützt MU-MIMO

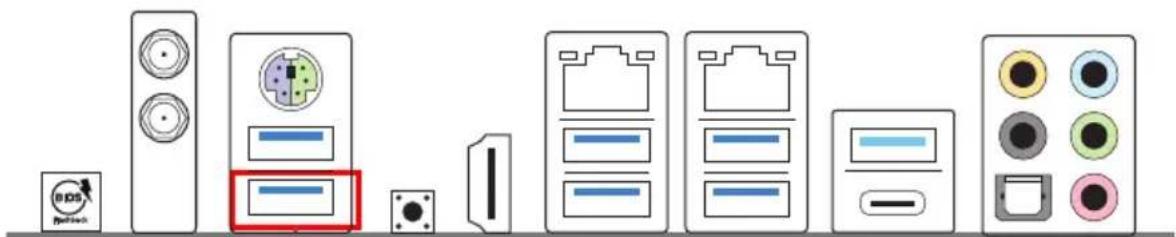

Rückblende, E/A

• 2 x Antennenanschluss

• 1 x PS/2-Maus-/Tastaturanschluss

- 1x HDMI-Port

• 1 x Optischer SPDIF-Ausgang

- 1 x USB 3.2-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)

- 1 x USB 3.2-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)

- 6 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

* Ultra-USB-Stromversorgung wird an den Ports USB3_5_6 unterstützt.

* ACPI-Weckfunktion wird an USB3_5_6-Ports nicht unterstützt.

- 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• 1 x CMOS-löschen-Taste

• 1 x BIOS-Flashback-Taste

- HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Linein / Vorderer Lautsprecher / Mikrofon (goldene Audioanschlüsse)

Speicher

- 8 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging

- 1 x Hyper-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen4 x 4 (64 Gb/s) (mit Matisse) oder Gen3 x 4 (32 Gb/s)(mit Pinnacle Ridge und Picasso)*

- 1 x Hyper-M.2-Sockel (M2_2), unterstützt M-Key-Typ-2260/2280-M.2-PCI-Express-Modul bis Gen4 x 4 (64 Gb/s)*

- 1 x Hyper-M.2-Sockel (M2_3), unterstützt M-Key-Typ-2230/2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen 4 x 4 (64 Gb/s)*

* Wenn M2_3 belegt ist, wird der PCIE5-Steckplatz deaktiviert.

* Unterstützt NVMe-SSD als Bootplatte

* Unterstützt ASRock U.2-Kit

Anschluss

• 1 x TPM-Stiftleiste

• 1 x SPI-TPM-Stiftleiste

• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste

• 1 x AMD-Lüfter-LED-Stiftleiste

* Die AMD-Lüfter-LED-Stiftleiste ist mit einem herkömmlichen RGB-LED-Streifen kompatibel..

* Die LED-Stiftleiste des AMD-Lüfters unterstützt LED-Streifen mit einer maximalen Last von 3 A (36 W) und einer Länge von bis zu 2,5 m

• 1 x RGB-LED-Stiftleiste

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 1 x Adressierbare-LED-Stiftleiste

* Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

- 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

4 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP und CHA_FAN4/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

- 1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss).

• 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

• 1 x 4-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

- 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss)

• 1 x AMD-LED-Lüfter-USB-Stiftleiste

- 1 x Thunderbolt Erweiterungskartenanschluss (5-polig)(Unterstützt nur ASRock Thunderbolt AIC-Karten)

- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

- 1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

- 1 x USB-3.2-Gen2-Type-C-Stiftleiste an der Frontblende (unterstützt Schutz gegen elektrostatische Entladung)

• 1 x Dr. Debug mit LED

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste mit LED

• 1 x CMOS-löschen-Taste

BIOS-Funktion	AMI-UEFI-Legal-BIOS mit Unterstützung grafischer BenutzerschnittstellenUnterstützt „Plug-and-Play“ACPI 5.1-konforme AufweckereignisseUnterstützt Jumper-freiSMBIOS 2.3-UnterstützungCPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP, Mehrfachspan-nungsanpassung
Hardwareüberwachung	Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/WasserpumpenlüfterLüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/WasserpumpenlüfterLautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/WasserpumpenlüfterMehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/WasserpumpenlüfterSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP
Betriebssystem	Microsoft® Windows® 10, 64 Bit
Zertifizierungen	FCC, CEErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 23)

2-poliger Jumper

Kurzgeschlossen: CMOS löschen

Offen: Standard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.

Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 20)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 26)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

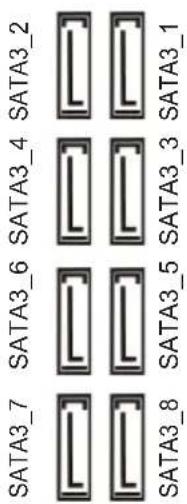

Serial-ATA-III-Anschlüsse (SATA3_1_2: siehe S. 1, Nr. 15) (SATA3_3_4: siehe S. 1, Nr. 16) (SATA3_5_6: siehe S. 1, Nr. 17) (SATA3_7_8: siehe S. 1, Nr. 18)

SATA3_7 SATA3_6 SATA3_4 SATA3_2 SATA3_8 SATA3_5 SATA3_3 SATA3_1

Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschw indigkeit bis 6,0 Gb/s.

AMD-LED-Lüfter-USB-Stiftleiste (4-polig, USB_5) (siehe S. 1, Nr. 11)

Diese Stiftleiste dient der Verbindung des USB-Anschlusses am AMD-SR3-Kühlkörper.

USB 2.0-Stiftleisten (9-polig, USB_1_2) (siehe S. 1, Nr. 24) (9-polig, USB_3_4) (siehe S. 1, Nr. 25)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3,2 Gen1-Stiftleiste (19-polig, USB3_7_8) (siehe S. 1, Nr. 9)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützen.

Type-C-USB-3.2 Gen2-Stiftleiste für die Frontblende (20-polig, F_USB31_TC_1) (siehe S. 1, Nr. 13)

USB Type-C Cable

Es gibt eine Type-C-USB-3.2 Gen2-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen2-Moduls für zusätzliche USB-3.2 Gen2-Ports.

Audiostiftleiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 32)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostifleiste der Frontblende installieren:
   A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
   B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
   C. Erde (GND) mit Erde (GND) verbinden.
   D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
   E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-Wasserpumpen- Lüfteranschlusse (4-polig, CHA_FAN1/ WP) (siehe S. 1, Nr. 10)

Dieses Motherboard bietet vier 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfteranschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

(4-polig, CHA_FAN2/WP) (siehe S. 1, Nr. 27) (4-polig, CHA_FAN3/WP) (siehe S. 1, Nr. 3)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4-polig, CHA_FAN4/WP) (siehe S. 1, Nr. 14)

CPU-Lüfteranschluss(4-polig, CPU_FAN1) (siehe S. 1, Nr. 5)

CPU-Wasserpumpen- Lüfteranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 4)

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 8)

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel für die CPU und nicht für die Grafikkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen Anschluss an.

ATX-12-V-Netzanschluss(4-polig, ATX12V2)(siehe S. 1, Nr. 2)		An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an.*Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss.

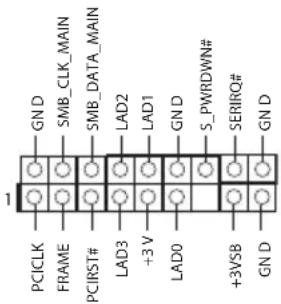

LPC./TPM-Stiftleiste(17-polig, TPMS1)(siehe S. 1, Nr. 30)		Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
SPI-TPM-Stiftleiste(13-polig, SPI_TPM_J1)(siehe S. 1, Nr. 33)		Dieser Anschluss unterstützt das SPI Trusted Platform Module-(TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
Thunderbolt-Erweiterungskartenanschluss(5-polig, TB1)(siehe S. 1, Nr. 31)		Bitte verbinden Sie eine ThunderboltTM-Erweiterungskarte über das GPIO-Kabel mit diesem Thunderbolt-AIC-Anschluss.*Bitte installieren Sie die ThunderboltTM AIC-Karte an PCIE5 (Standardsteckplatz).

AMD-Lüfter-LED-Stiftleiste (4-polig, AMD_FAN_LED1) (siehe S. 1, Nr. 12)

Die AMD-Lüfter-LED-Stiftleiste dient dem Anschluss des mit dem AMD-Kühlkörpers gelieferten RGB-LED-Verlängerungskabels. Der Kabelanschluss ermöglicht Nutzern die Wahl zwischen verschiedenen LED-Lichteffekten. * Die AMD-Lüfter-LED-Stiftleiste ist mit einem herkömmlichen RGB-LED-Streifen kompatibel. Achtung: Installieren Sie das Lüfter-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

RGB-LED-Stiftleiste (4-polig, RGB_HEAD- ER1) (siehe S. 1, Nr. 28)

Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. *Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 54.

Adressierbare-LED-Stiftleiste (3-polig, ADDR_LED1) (siehe S. 1, Nr. 29)

Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andern- falls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 55.

1.5 Intelligente Schalter

Das Motherboard hat vier intelligente Schalter: Ein-/Austaste, Reset-Taste, CMOS-leeren-Tasten und ein BIOS-Flashback-Schalter ermöglichen schnelles Ein-/Ausschalten des Systems, Rücksetzung des Systems, Löschung der CMOS-Werte und Leerung des BIOS.

Ein-/Austaste

(PWRBTN)

(siehe S. 1, Nr. 21)

Mit der Ein-/Austaste kann der Benutzer das System schnell ein-/abschalten.

Reset-Taste

(RSTBTN)

(siehe S. 1, Nr. 22)

Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.

CMOS-löschen-Tasten

(CLRCBTN1)

(siehe S. 3, Nr. 15)

(CLRCBTN2)

(siehe S. 1, Nr. 19)

Mit CMOS-löschen-Tasten können Benutzer die CMOS-Werte schnell löschen.

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.

BIOS-Flashback-Taste

(BIOS_FB1)

(siehe S. 3, Nr. 18)

BIOS-Flashback-Schalter ermöglicht

Nutzern die Leerung des BIOS.

ASRock-BIOS-Flashback-Funktion ermöglicht die BIOS-Aktualisierung ohne Einschalten des Systems, selbst ohne CPU.

Bitte befolgen Sie zur Nutzung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte.

1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter:http://www.asrock.com.
2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Bitte beachten Sie, dass es sich beim Dateisystem Ihres USB-Flash-Laufwerks um FAT32 handeln muss.
3. Entpacken Sie die BIOS-Datei aus der ZIP-Datei.
4. Benennen Sie die Datei in „creative.rom“ um und speichern Sie sie im Stammverzeichnis von X: USB-Flash-Laufwerk.
5. Schließen Sie den 24-poligen Stromanschluss an das Motherboard an. Schalten Sie dann den Netzschalter am Netzteil ein.

*Das System muss nicht eingeschaltet werden.

1. Schließen Sie dann Ihr USB-Laufwerk am USB-BIOS-Flashback-Port an.
2. Drücken Sie den BIOS-Flashback-Schalter etwa drei Sekunden lang. Anschließend beginnt die LED zu blinken.
3. Warten Sie, bis die LED aufhört, zu blinken; dies zeigt an, dass das BIOS-Flashing abgeschlossen ist.

* Falls die LED dauerhaft grün leuchtet, bedeutet dies, dass der BIOS-Flashback nicht richtig funktioniert. Bitte achten Sie darauf, das USB-Laufwerk in den USB-BIOS-Flashback-Port zu stecken.
