MANUAL DE UTILIZADOR X570 Phantom Gaming X ASROCK

Obrigado por comprar a placa mãe ASRock X570 Phantom Gaming X, uma placa mãe confiável produzida sob o rigoroso controle de qualidade da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa mãe ASRock X570 Phantom Gaming X (ATX Form Factor)
  • Guia de Instalação rápida ASRock X570 Phantom Gaming X
  • CD de suporte ASRock X570 Phantom Gaming X
  • 4 x Cabos de dados Serial ATA (SATA) (Opcional)
  • 1 x Placa ASRock SLI_HB_Bridge_2S (Opcional)
  • 2 Antenas de 2,4/5 GHz da ASRock WiFi
  • 1 x chave de fenda ASRock (opcional)
  • 3 x Parafusos para Soquete M.2 (Opcional)
• 2 x distanciadores para soquetes M.2 (opcional)

1.2 Especificações

Plataforma	• Formato ATX• PCB 2oz de Cobre
CPU	• Suporta processadores AMD AM4 soquete Ryzen ^TM série 2000 e 3000• PWM digital Intersil• Design com 14 fases de alimentação• Suporta Mecanismo ASRock Hyper BCLK II
Chipset	• AMD X570
Memória	• Tecnologia de memória DDR4 de dois canais• 4 x Slots DIMM DDR4• AMD Ryzen series CPUs (Matisse) suporta DDR4 4666+ (OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466 (OC)/3200/2933/2667/2400/2133 ECC & non-ECC, memória sem buffer*• CPUs série AMD (Pinnacle Ridge) suporta DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 ECC & não-ECC, memória un-buffered*• AMD Ryzen series CPUs (Picasso) suporta DDR4 3466+(OC)/3200 (OC)/2933/2667/2400/2133 non-ECC, memória sem buffer* * Para CPUs série Ryzen (Picasso), ECC só é suportado com CPUs PRO.* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor, consulte a página 26 para suporte de frequência máxima DDR4 UDIMM.• Capacidade máxima da memória do sistema: 128GB• Contato em Ouro 15μ nos slots DIMM
Slot de expansão	AMD Ryzen series CPUs (Matisse)• 3 x Slots PCI Express 4.0 x16 (PCIE1/PCIE3/PCIE5: único em x16 (PCIE1); duplo em x8 (PCIE1) / x8 (PCIE3); triplo em x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE5))*AMD Ryzen series CPUs (Pinnacle Ridge)• 3 x Slots PCI Express x16 (PCIE1/PCIE3/PCIE5: único em Gen3x16 (PCIE1); duplo em Gen3x8 (PCIE1) / Gen3x8 (PCIE3); triplo em Gen3x8 (PCIE1) / Gen3x8 (PCIE3) / Gen4x4 (PCIE5))*

CPUs AMD Série Ryzen (Picasso)

• 1 x slot PCI Express 3.0 x16 (único em x8 (PCIE1))*
  • 1 x slot PCI Express 4.0 x16 (único em x4 (PCIE5))*

* Suporta NVMe SSD nos discos de inicialização

• 2 x Slots PCI Express 4.0 x1
- Suporta AMD Quad CrossFireX ^TM , 3-Way CrossFireX ^TM e CrossFireX ^TM
- Suporta NVIDIA® Quad SLI™ e SLI™*
- Suporta NVIDIA® NVLink™ com placa gráfica NVIDIA® GeForce® RTX series dupla**

** NVIDIA NVLink Bridge não vem com o pacote. Por favor, compre-a da NVIDIA® se necessário.

** Este recurso é apenas suportado com o Ryzen Series CPUs (Pinnacle Ridge).

• 1 x soquete M.2 vertical (Tecla E) com o módulo WiFi-802.11ax incluído (na E/S traseira)
• Contato em Ouro 15μ no Slot PCIe VGA (PCIE1)

Gráficos

- AMD Radeon ^TM Integrado Série Vega Gráficas na Série Ryzen APU*

* Suporte atual pode vairar por CPU

• DirectX 12, Pixel Shader 5.0
• Memória compartilhada padrão 2GB. Memória compartilhada máx suporta até 16GB.

* A memória compartilhada máx de 16GB requer 32GB de memória de sistema instalado.

• Suporta HDMI 2.0 com resolução máx. até 4K x 2K (4096x2160) @ 60Hz
• Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (Áudio com Alta taxa de Bit) com Portas HDMI 2.0 (é necessário um monitor HDMI compatível)
• Suporta HDR (High Dynamic Range – Ampla Faixa Dinâmica) com HDMI 2.0
• Suporta HDCP 2.2 com Porta HDMI 2.0
• Suporta reprodução HD Ultra (UHD) 4K com Porta HDMI 2.0
• Suporta Microsoft PlayReady*

Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220)
• Suporte áudio Blu-ray superior

• Suporta Proteção de Sobretensão

• Fone de Ouvido NE5532 Premium para - Conector de Áudio do Painel frontal (suporta fones de ouvido de até 600 Ohms)

• Ligação Pura
• Tecnologia de drive direto
• Blindagem de isolamento PCB
• Sensor de impedância na porta externa posterior
• Camadas de PCB individuais por canal de áudio R/L
• Fonres de Áudio Gold
  • Conector de Áudio de Outro 15μ
  • Suporta Creative SoundBlaster Cinema5

LAN

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG)

• Oferece suporte a Software de LAN de Jogo Phantom
• Ajuste Inteligente de Controle de Largura de Banda
• IU Visual Fácil de Usar
• Estatísticas de Uso de Rede Visual
• Configuração Padrão Otimizada para Modos de Jogo, Navegador e Transmissão
• Controle de Prioridade Personalizado do Usuário

- Suporta Wake-On-LAN

- Oferece Suporte à Proteção de Relâmpago/ESD

• Suporta Energy Efficient Ethernet 802.3az

- Suporta PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):

• Suporta Wake-On-LAN
• Oferece Suporte à Proteção de Relâmpago/ESD
  • Suporta Energy Efficient Ethernet 802.3az
• Suporta PXE

LAN sem fios

• Módulo Wi-Fi Intel® 802.11ax
• Suporta IEEE 802.11a/b/g/n/ax
• Suporta banda dupla (2,4/5 GHz)
• Suporta WiFi6 802.11ax (2,4Gbps)
- 2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)
- Suporta Bluetooth 5.0 + Classe II de alta velocidade
- Suporta MU-MIMO

• 2 x Portas de Antena
• 1 x Porta PS/2 para mouse/teclado
- 1 x Porta HDMI
• 1 x Porta de saída SPDIF ótica
- 1 x Porta USB 3.2 Gen2 Tipo A (10 Gb/s) (Suporta Proteção ESD)
• 1 x Porta USB 3.2 Gen2 Tipo C (10 Gb/s) (Suporta Proteção ESD)
- 6 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)

* Ultra USB Power é suportado em portas USB3_5_6.

* Função Ativar ACPI não é suportada no USB3_5_6ports.

• 2 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)
  • 1 x botão de limpeza CMOS

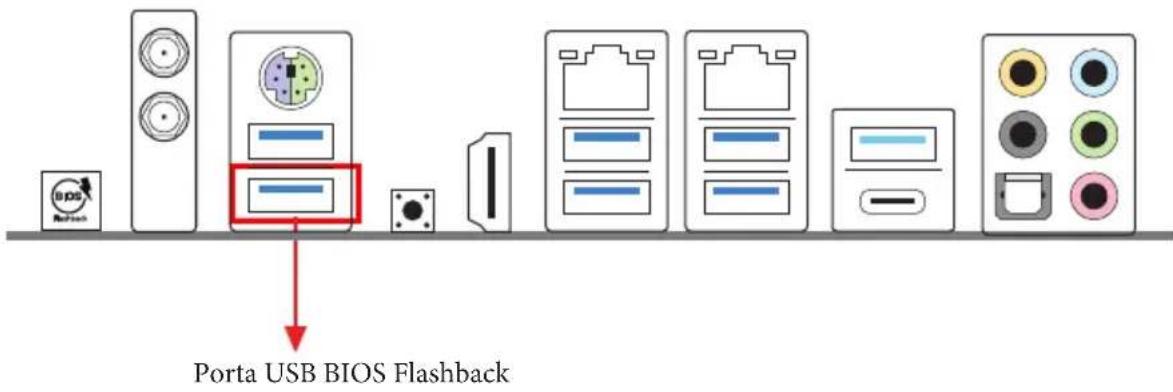

  • 1 x Botão BIOS Flashback
• Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone (Entradas de Áudio Gold)

Armazena- mento

• 8 x Conectores SATA3 6,0 Gb/s, suporta RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Conexão a Quente
• 1 x soquete Hyper M.2 (M2_1), suporta M Key tipo módulo 2242/2260/2280 M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen4x4 (64 Gb/s) (com Matisse) ou Gen3 x4 (32 Gb/s)(com Pinnacle Ridge e Picasso) *
• 1 x soquete Hyper M.2 (M2_2), suporta M Key tipo módulo 2260/2280 M.2 PCI Express até Gen4x4 (64 Gb/s)*
• 1 x soquete Hyper M.2 (M2_3), suporta M Key tipo módulo 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e módulo M.2 PCI Express até Gen4x4 (64 Gb/s)*

* Se M2_3 está ocupado, o slot PCIE5 será desabilitado
* Suporta NVMe SSD nos discos de inicialização
* Suporta Kit U.2 ASRock

Conector

• 1 x Plataforma TPM
• 1 x Plataforma SPI TPM
• 1 x LED de alimentação e Cabeçote de Autofalante
• 1 x Cabeçote de LED Fan AMD
*O cabeçote de LED Fan AMD é compatível com uma faixa de LED RGB normal.
* O suporte de LED do ventilador AMD suporte tiras de LED de carga máxima de 3A (36W) e comprimento ate 2,5M.
• 1 x Cabeçote de LED RGB
* Suporta no total até 12V/3A, Tira de LED de 36W

• 1 x Plataforma de LED Ajustável
* Suporta no total até 5V/3A, Tira de LED de 15W
1 x Conector da ventoinha da CPU (4 pinos)
* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).
- 1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)
* O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.
4 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)
* O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

• 1 x Conector de energia 24-pinos ATX (Conector de energia de alta densidade)
• 1 x Conector de energia 8-pinos 12V (Conector de energia de alta densidade)
• 1 x Conector de energia 4-pinos 12V (Conector de energia de alta densidade)
• 1 x Conector de áudio de painel frontal (Conector de Áudio de Outro 15μ)
  • 1 x Plataforma AMD LED Fan USB
  • 1 x Conector Thunderbolt AIC (5 pinos)
• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)
• 1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)
• 1 x cabeçote de painel frontal Tipo C USB 3.2 Gen2 (Suporta proteção ESD)
  • 1 x Dr. Debug com LED
  • 1 x Botão de energia com LED
  • 1 x Botão de Reset com LED
  • 1 x botão de limpeza CMOS

Funções da BIOS	AMI UEFI Legal BIOS com suporte GUISuporta “Plug and Play”ACPI 5.1 compatível com eventos de despertarSuporta jumperfreeSuporte SMBIOS 2.3CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP, Multi-ajuste de tensão
Monitor de hardware	Sensor de Temperatura: CPU, CPU/Bomba de Água, Chassi, Ventoinhas para Chassi/Bomba de ÁguaTacômetro da ventoinha: CPU, CPU/Bomba de Água, Chassi, Ventoinhas para Chassi/Bomba de ÁguaVentoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU/Bomba de Água, Chassi, Ventoinhas para Chassi/Bomba de ÁguaControle multi-velocidade da ventoinha: CPU, CPU/Bomba de Água, Chassi, Ventoinhas para Chassi/Bomba de ÁguaMonitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP
SO	Microsoft" Windows" 10 64-bit
Certificações	FCC, CEPreparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

Apagar o Jumper CMOS

(CLRCMOS1)

(ver p.1, N.° 23)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir: Padrão

CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Para apagar e reinicializar os parâmetros do sistema na configuração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.

O botão para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.º 26)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

Estes oito conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

Este cabeçote é utilizado para conectar o conector USB ao Dissipador de calor AMD SR3.

Há dois cabeçotes nesta placamãe. Cada suporte USB 2.0 pode suportar duas portas.

Há um Painel Frontal Cabeçote USB 3.2 Gen2 Tipo C nesta placa mãe. Este cabeçote é utilizado para conectar um módulo USB 3.2 Gen2 a portas adicionais USB 32 Gen2.

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.° 32)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
   A. Ligue Mic_IN (MIC) a MIC2_L.
   B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Conecte a ligação Terra (GND) à Terra (GND).
   D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
   E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Conectores de chassi e ventoinha de bomba de água

(CHA_FAN1/WP de 4 pinos)

(ver p.1, N.° 10)

Esta placa mãe oferece conectores de ventoinha com chassis de resfriamento de água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

(CHA_FAN2/WP de 4 pinos)

(ver p.1, N.° 27)

(CHA_FAN3/WP de 4 pinos)

(ver p.1, N.° 3)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 8)

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

* Aviso: Por favor, certifique-se de que o cabo de alimentação está conectado ao CPU e não à placa gráfica. Não conecte o cabo de alimentação PCIe a este conector.

Conector de alimentação de 12V ATX (ATX12V2 de 4 pinos) (ver p.1, N.° 2)		Por favor, ligue este conector a uma alimentação de força ATX 12V.*O plugue de sua fonte de alimentação se encaixa neste conector apenas em uma orientação.

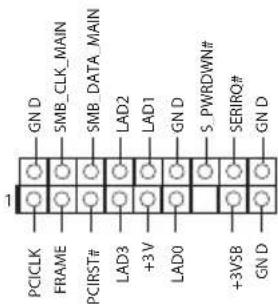

Suporte LPC/TPM (TPMS1 de 17 pinos) (ver p.1, N.° 30)		Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

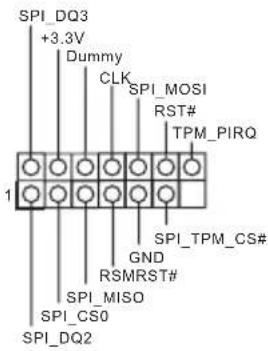

Plataforma SPI TPM (SPI_TPM_J1 de 13 pinos) (ver p.1, N.° 33)		Este conector suporta um sistema com SPI Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
Conector Thunderbolt AIC (TB1 de 5 pinos) (ver p.1, N.° 31)		Por favor, conecte uma placa suplementar ThunderboltTM (AIC) ao conector Thunderbolt AIC através do cabo GPIO.*Por favor, instale o ThunderboltTM Placa AIC para o PCIE5 (slot padrão).

Cabeçote de LED FAN AMD (AMD_FAN_LED1 de 4 pinos) (ver p.1, N.º 12)

Cabeçote de LED FAN AMD é usado para conectar o cabo de extensão de LED RGB que vem com dissipador de calor AMD. A conexão de cabo permite aos usuários escolher entre vários efeitos de iluminação de LED. *O cabeçote de LED Fan AMD é compatível com uma faixa de LED RGB normal.

Atenção: Nunca instale o cabo FAN LED na orientação errada; caso contrário, o cabo pode ser danificado.

Cabeçote de LED RGB (RGB_HEADER1 de 4 pinos) (ver p.1, N.° 28)

Este Cabeçote RGB é usado para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.

Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.

* Consulte a página 54 para obter mais informações sobre esta plataforma.

Plataforma de LED Ajustável (ADDR_LED1 3 pinos) (ver p.1, N.º 29)

Esta plataforma é usada para conectar caboi de extensão Ajustável de LED que permite aos usuários escolher entre vários efeitos de iluminação de LED.

Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.

* Consulte a página 55 para obter mais informações sobre esta plataforma.

1.5 Interruptores inteligentes

A placa-mãe tem quatro chaves inteligentes: Botão de alimentação, Botão Reset, Botões Apagar CMOS e BIOS Flashback, permite aos usuários ligar/desligar rapidamente o sistema, reiniciar o sistema, limpar os valores CMOS ou limpar a BIOS.

Botão de alimentação

(PWRBTN)

(ver p.1, N.° 21)

O Botão de alimentação permite aos usuários ligar/desligar o sistema rapidamente.

Botão Reset (Reiniciar)

(RSTBTN)

(ver p.1, N.° 22)

O Botão Reset permite aos usuários reinicializar o sistema rapidamente.

Botões Apagar CMOS

(CLRCBTN1)

(ver p.3, N.° 15)

(CLRCBTN2)

(ver p.1, N.° 19)

Os botões Apagar CMOS permitem que os usuários apaguem rapidamente os valores CMOS.

Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.

Botão BIOS Flashback

(BIOS_FB1)

A Chave BIOS Flashback permite aos usuários limapr a BIOS.

O recurso ASRock BIOS Flashback permite que você atualize o BIOS sem ligar o sistema, mesmo sem o CPU.

Para usar a função USB BIOS Flashback, por favor, siga as etapas abaixo.

1. Faça o download do arquivo BIOS mais recente no site da web ASRock:http://www.asrock.com.
2. Copie o arquivo BIOS para a sua unidade flash USB. Por favor, certifique-se de que o sistema de arquivos da sua unidade flash é FAT32.
3. Extraia o arquivo BIOS do arquivo zipado.
4. Renomeie o arquivo para "creative.rom" e salve-o no diretório raiz do X: Unidade flash USB.
5. Conecte o conector de energia de 24 pinos à placa mãe. Em seguida, ligue o interruptor CA da fonte de alimentação.

*Não há necessidade de ligar o sistema.

1. Depois, ligue o USB drive na porta USB BIOS Flashback.

2. Pressione o interruptor do BIOS Flashback por cerca de três segundos. Depois, o LED começa a piscar.

3. Espere até que o LED pare de piscar, indicando que a intermitência do BIOS foi completada.

* Se a luz do LED ficar verde, isso significa que o BIOS Flashback não está funcionando corretamente. Por favor, certifique-se de conectar a unidade USB à porta USB BIOS Flashback.

Porta USB BIOS Flashback

1 Wprowadzenie
