MODE D'EMPLOI POWXG3025 PowerPlus
8.1 Blocage de l'accélérateur ......................................................................................... 8
8.2 Contacteur du moteur (Fig. 6) .................................................................................. 9
9.2 Affûtage de dispositifs de coupe et lames pour herbe ......................................... 10
11.1.6 Montage de la tête de coupe et de son protecteur (Fig. 19) ....................................... 12
11.1.7 Montage de la tête de coupe (taille-haie) (Fig. 20-21) ............................................... 12
11.4.2 Débroussaillage d'herbe à l'aide d'une lame de coupe .............................................. 17
11.4.3 Coupe d'herbe à l'aide d'un fil de coupe .................................................................... 18
11.4.4 Taille de branches ou de feuilles à l'aide du taille-haie longue portée ........................ 18

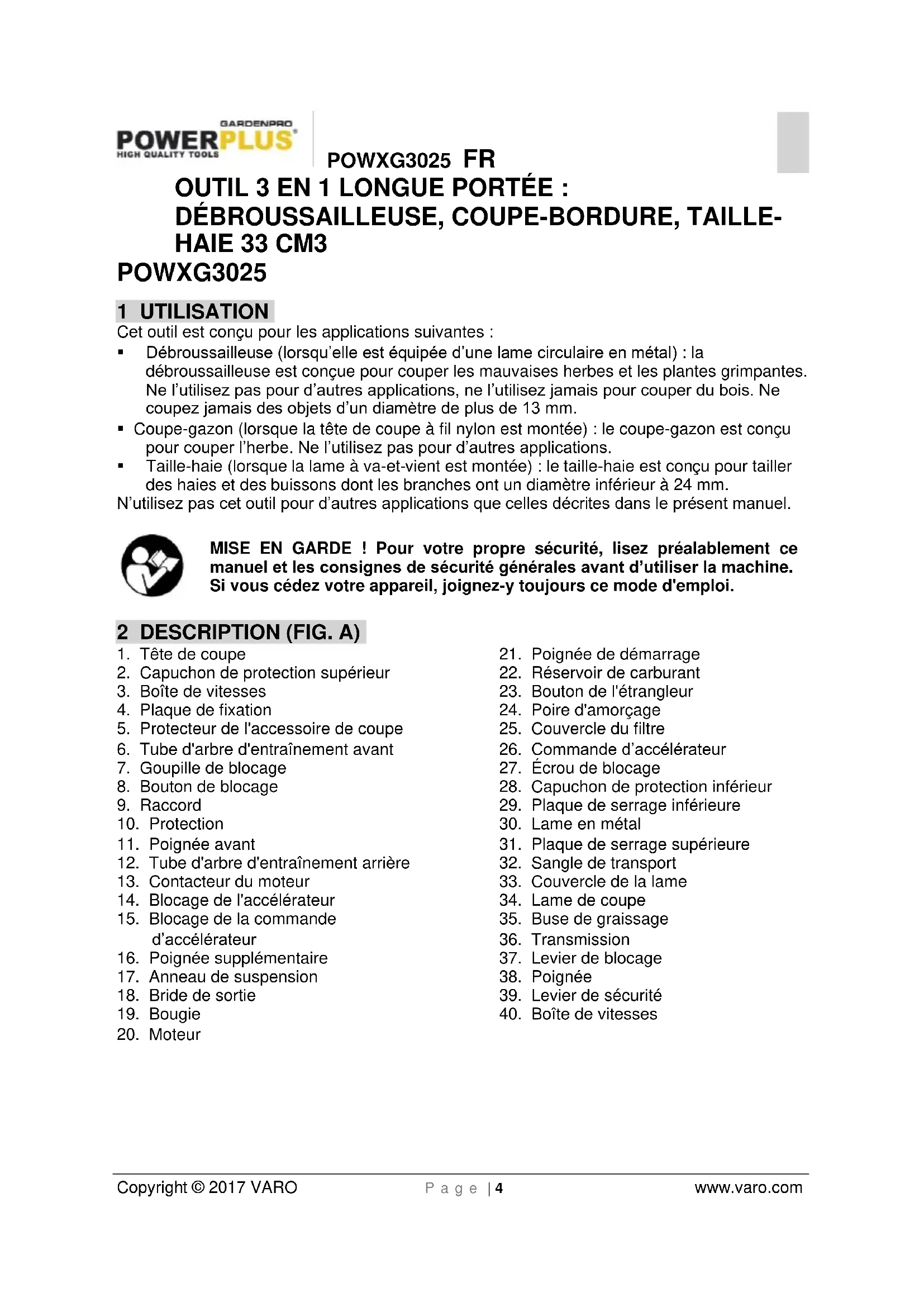

HAIE 33 CM3 POWXG3025 1 UTILISATION Cet outil est conçu pour les applications suivantes : Débroussailleuse (lorsqu’elle est équipée d’une lame circulaire en métal) : la débroussailleuse est conçue pour couper les mauvaises herbes et les plantes grimpantes. Ne l’utilisez pas pour d’autres applications, ne l’utilisez jamais pour couper du bois. Ne coupez jamais des objets d’un diamètre de plus de 13 mm. Coupe-gazon (lorsque la tête de coupe à fil nylon est montée) : le coupe-gazon est conçu pour couper l’herbe. Ne l’utilisez pas pour d’autres applications. Taille-haie (lorsque la lame à va-et-vient est montée) : le taille-haie est conçu pour tailler des haies et des buissons dont les branches ont un diamètre inférieur à 24 mm. N’utilisez pas cet outil pour d’autres applications que celles décrites dans le présent manuel. MISE EN GARDE ! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d’utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi. 2 DESCRIPTION (FIG. A)
2. Capuchon de protection supérieur
3. Boîte de vitesses
4. Plaque de fixation
5. Protecteur de l'accessoire de coupe
6. Tube d'arbre d'entraînement avant
7. Goupille de blocage
8. Bouton de blocage
12. Tube d'arbre d'entraînement arrière
13. Contacteur du moteur
14. Blocage de l'accélérateur
15. Blocage de la commande
16. Poignée supplémentaire
21. Poignée de démarrage
22. Réservoir de carburant
23. Bouton de l'étrangleur
24. Poire d'amorçage
25. Couvercle du filtre
26. Commande d’accélérateur
27. Écrou de blocage
28. Capuchon de protection inférieur
29. Plaque de serrage inférieure
31. Plaque de serrage supérieure
35. Buse de graissage
37. Levier de blocage
39. Levier de sécurité
40. Boîte de vitessesPOWXG3025 FR
Copyright © 2017 VARO P a g e | 5 www.varo.com 3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE Retirez tous les matériaux d’emballage. Retirez les supports d’emballage et de transport restants (le cas échéant). Vérifiez qu’il ne manque rien dans le carton. Vérifiez que l’appareil, le cordon d’alimentation, la fiche d’alimentation électrique et tous les accessoires n’ont pas subi de dommages au cours du transport. Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.
AVERTISSEMENT : Les matériaux d’emballage ne sont pas des jouets ! Les
enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation ! Outil 3 en 1 longue portée : Débroussailleuse, coupe-bordure, taille- haie 33 cm³ Protection de la lame Bandoulière Mode d'emploi Clé à bougie Poignée supplémentaire Lame Bobine Clé plate 8-10 mm 2 clés Torx 25-30 Tournevis Godet de mélange En cas de pièces manquantes ou endommagées, contactez votre revendeur. 4 PICTOGRAMMES Les symboles suivants sont utilisés dans ce mode d’emploi et/ou sur la machine :
Risque de lésion corporelle ou de dégâts matériels.
Lire le manuel avant utilisation.
Portez des protège-oreilles. Portez des lunettes de sécurité.
Portez des gants de protection.
Port de chaussures de protection recommandé.
Ne jamais utiliser l’appareil sous la pluie ou en cas d’humidité, il y a un risque de choc électrique.
N’utilisez le taille-haie dans aucune position dans laquelle l’une de ses pièces risquerait de se trouver à une distance inférieure ou égale à 10 m d’une ligne électrique à haute tension aérienne.
Ne pas approcher les mains des lames, ne pas toucher les lames au démarrage de l’appareil ni lors de son utilisation.
Maintenez une distance minimale de 15 m entre la machine et des tiers au cours de son fonctionnement.
Surface extrêmement chaude. Ne touchez pas un silencieux, une boîte de vitesses ou un cylindre qui est encore chaud, vous risqueriez de vous brûler. Ces pièces deviennent extrêmement chaudes lorsque l’appareil fonctionne et restent chaudes quelque temps. 5 CONSIGNES DE SÉCURITÉ GÉNÉRALES Attention, tous les avertissements et consignes de sécurité doivent être lus ! Un non-respect des avertissements et des consignes peut entraîner des incendies et/ou des blessures graves. Conservez tous les avertissements et consignes de sécurité pour une consultation ultérieure.
Maintenez la propreté et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents. N’utilisez pas les outils dans un environnement présentant un risque d’explosion, contenant par exemple des liquides, gaz ou poussières inflammables. Les outils produisent des étincelles susceptibles de provoquer l’embrasement de la poussière ou des vapeurs. Maintenez les enfants et les tierces personnes à l’écart lorsque vous utilisez l’outil. Vous risquez de perdre le contrôle de l’appareil en cas de distraction.
5.2 Sécurité des personnes
Soyez attentif. Faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil. N'utilisez pas un outil lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d’outils peut engendrer des blessures graves. Portez un équipement de protection individuel ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections auditives, selon l'usage de l'outil, réduit le risque de blessures. Évitez toute mise en marche impromptue. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l’outil lorsque vous portez celui-ci. Retirez les outils de réglage ou les clés de serrage avant de mettre l’outil en circuit. Un outil ou une clé se trouvant dans une partie rotative de l’outil est susceptible de provoquer des blessures. Ne tendez pas les bras trop loin. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler l’outil dans les situations inattendues.POWXG3025 FR Copyright © 2017 VARO P a g e | 7 www.varo.com Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart de l’outil. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles. Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inhérents à la poussière.
5.3 Utilisation et entretien de l’outil
Ne forcez pas l’outil motorisé. Utilisez l’outil approprié à votre application. Un outil approprié donnera de meilleurs résultats et sera plus sûr au régime pour lequel il a été conçu. Avant de procéder à tout ajustement, de changer d’accessoire ou de ranger l’outil, mettez- le complètement hors tension. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. Conservez les outils inutilisés hors d’atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces consignes utiliser l'appareil. Les outils sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées. Entretenez l'appareil avec soin. Contrôlez qu’aucune pièce mobile de l'appareil n’est décentrée ou grippée, qu’aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils. Maintenez la propreté et l'affûtage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affûtées, se bloquent moins souvent et sont plus faciles à diriger. Utilisez l’outil, les accessoires, les outils de coupe ou autres en respectant ces consignes et de la manière prescrite pour le type d’outil concerné. Tenez compte des conditions d’emploi et du travail à accomplir. L'utilisation d'outils à des fins autres que les applications prévues peut aboutir à des situations dangereuses.
Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d’origine uniquement, de manière à préserver la sécurité de l'appareil. 6 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR TAILLE- HAIE À ESSENCE N’utilisez pas l’outil dans un endroit dangereux, comme un endroit présentant des risques d'explosion de fumées d’essence, de fuites de gaz ou de poussières explosives. N’utilisez pas l’outil dans un endroit confiné. Les gaz d’échappement, fumées ou émanations risqueraient d’atteindre des concentrations dangereuses. Protégez votre outil. Ce taille-haie n’est PAS ÉTANCHE À L’EAU et ne doit pas être exposé à la lumière directe du soleil, à une température ambiante élevée ni à des conditions de forte humidité. Ne fumez pas pendant que vous faites l’appoint d’essence. Cela pourrait être dangereux, car le carburant pourrait s’enflammer et provoquer une explosion. Faites attention de ne pas renverser de carburant. Lorsque vous faites l’appoint d’essence du taille-haie, vérifiez au préalable que le moteur a été mis hors tension. Évitez de renverser du carburant, car il risquerait de s’enflammer au contact du moteur chaud. Ne faites jamais l’appoint alors que le moteur tourne. Faites attention à l'endroit où vous rangez votre taille-haie. Rangez-le dans un endroit sec, loin des liquides inflammables. Restez à distance. Le taille-haie émet des fumées d’échappement. Vérifiez que les personnes autour de vous restent à distance.POWXG3025 FR Copyright © 2017 VARO P a g e | 8 www.varo.com Vérifiez que vous utilisez du combustible liquide. Veillez à mélanger 40 mesures de carburant sans plomb et 1 mesure d’huile à 2 temps. Sinon, le moteur risque de surchauffer et d’endommager votre taille-haie.
7 AVERTISSEMENT DE SÉCURITÉ CONCERNANT L'ESSENCE
AVERTISSEMENT : Faites très attention lors de la manipulation de
carburants. Ils sont inflammables et les vapeurs sont explosives. Les points suivants doivent être observés. Utilisez uniquement un récipient homologué. Ne retirez jamais le bouchon du carburant ou n’ajoutez pas de carburant alors que la source d’alimentation fonctionne. Laissez les composants d’échappement refroidir avant de refaire le plein. Ne fumez pas. Ne refaites jamais le plein en intérieur. Ne stockez jamais la machine ou des récipients de carburant dans une pièce où se trouve une flamme nue, telle qu’un chauffe-eau. Si du carburant est renversé, n’essayez pas de démarrer la source d’alimentation, mais déplacez la machine à distance de cette zone avant de démarrer. Remettez toujours en place le bouchon du réservoir de carburant et serrez-le bien après avoir fait le plein. Si le réservoir est purgé, ceci doit être fait en extérieur.
8 ÉQUIPEMENT DE SÉCURITÉ DE L'OUTIL
AVERTISSEMENT ! N'utilisez jamais un outil avec un équipement de sécurité défectueux. L'équipement de sécurité de l'outil doit être contrôlé et entretenu tel que décrit dans cette section. Si votre outil ne passe pas l'un de ces contrôles, contactez votre agent d'entretien pour faire réparer l'outil.
8.1 Blocage de l'accélérateur
Le dispositif de blocage de l'accélérateur est conçu pour empêcher tout actionnement accidentel de la commande d'accélérateur. Lorsque vous appuyez sur le dispositif de blocage (A) (c'est-à-dire lorsque vous serrez la poignée), la commande d’accélérateur est relâchée (B). Lorsque vous relâchez la poignée, la commande d'accélérateur et le dispositif de blocage de l'accélérateur reviennent dans leurs positions d'origine. Ce mouvement est contrôlé par deux ressorts de rappel indépendants. Cette configuration fait que la commande d'accélérateur est automatiquement bloquée au ralenti. (Fig. 1) Vérifiez que la commande d'accélérateur est bloquée au ralenti lorsque le dispositif de blocage de l'accélérateur est relâché. (Fig. 2) Appuyez sur le dispositif de blocage de l'accélérateur et vérifiez qu'il revient dans sa position d'origine lorsque vous le relâchez. (Fig. 3) Vérifiez que la commande d'accélérateur et le dispositif de blocage de l'accélérateur bougent librement et que les ressorts de rappel fonctionnent correctement. (Fig. 4) Voir les consignes de la section Démarrage. Démarrez l'outil et faites-le tourner à plein régime. Relâchez la commande d'accélérateur et vérifiez que l'accessoire de coupe s'arrête et s'immobilise. Si l'accessoire de coupe tourne avec l'accélérateur au ralenti, le réglage de ralenti du carburateur doit être contrôlé. (Fig. 5)POWXG3025 FR Copyright © 2017 VARO P a g e | 9 www.varo.com
8.2 Contacteur du moteur (Fig. 6)
Appuyez sur le côté « O » du contacteur du moteur pour arrêter le moteur. Démarrez le moteur et vérifiez que le moteur s'arrête lorsque vous déplacez le contacteur du moteur sur le réglage Arrêt.
8.3 Système d'amortissement des vibrations (Fig. 7)
Votre outil est équipé d'un système d'amortissement des vibrations conçu pour réduire le plus possible les vibrations et faciliter l'utilisation. L'utilisation d'un cordon mal enroulé ou d'un accessoire de coupe émoussé ou inapproprié (mal affûté ou type incorrect, voir consignes de la section Affûtage de la lame) augmente le niveau de vibrations. Le système d'amortissement des vibrations réduit le transfert des vibrations entre le bloc moteur/l'accessoire de coupe et la poignée de l'outil. Contrôlez régulièrement le système d'amortissement des vibrations pour détecter toute fissure ou déformation. Vérifiez que le système d'amortissement des vibrations n'est pas endommagé et est bien fixé.
8.4 Détachement rapide
Un dispositif de détachement rapide est facilement accessible près de l'anneau de suspension, dans le cas où le moteur prendrait feu ou dans toute autre situation qui vous demanderait de vous éloigner de l'outil.
Le silencieux est conçu pour maintenir les niveaux sonores au minimum et pour éloigner les fumées d'échappement de l'utilisateur. N'utilisez jamais un outil avec un silencieux défectueux. Vérifiez régulièrement que le silencieux est bien fixé à l'outil. L'intérieur du silencieux contient des produits chimiques potentiellement cancérigènes. Évitez tout contact avec ces produits en cas d'endommagement du silencieux. Gardez à l'esprit que : Les fumées d'échappement provenant du moteur sont chaudes et peuvent contenir des étincelles à l'origine d'un incendie. Ne démarrez jamais l'outil en intérieur ou à proximité de matériaux combustibles ! 9 ÉQUIPEMENT DE COUPE (ACCESSOIRE DE COUPE ET COUPE- BORDURE) Cette section explique comment choisir et entretenir votre équipement de coupe afin de : Réduire le risque de rebond de la lame. Obtenir des performances de coupe maximales. Prolonger la durée de vie de l'équipement de coupe. IMPORTANT : Utilisez uniquement des accessoires de coupe équipés des dispositifs de protection recommandés ! Voir la section Données techniques. Reportez-vous aux consignes relatives à l'accessoire de coupe pour en savoir plus sur la méthode de chargement du fil de coupe et le diamètre de fil de coupe approprié. Maintenez les dents de la lame bien affûtées ! Suivez nos recommandations. Reportez-vous également aux consignes indiquées sur l'emballage de la lame.POWXG3025 FR Copyright © 2017 VARO P a g e | 10 www.varo.com Arrêtez toujours le moteur avant toute opération sur l'accessoire de coupe. Celui-ci continue à tourner même après le relâchement de la commande d'accélérateur. Vérifiez que l'accessoire de coupe est complètement arrêté et débranchez le câble haute tension de la bougie avant de commencer à travailler dessus. L'utilisation d'un accessoire de coupe inapproprié ou d'une lame mal affûtée augmente le risque de rebond de la lame.
9.1 Accessoire de coupe
Les lames et dispositifs de coupe pour herbe sont conçus pour couper de l'herbe grasse. (Fig.
Une tête de coupe est conçue pour tailler l'herbe. (Fig. 9) Règles générales Utilisez uniquement des accessoires de coupe avec les dispositifs de protection recommandés ! Voir la section Données techniques. Maintenez les dents de la lame bien affûtées ! Respectez nos consignes et utilisez le diamètre de lime recommandé. Une lame mal affûtée ou endommagée augmente le risque d'accidents. Vérifiez l'absence de dommages ou de fissures sur l'accessoire de coupe. Un accessoire de coupe endommagé doit toujours être remplacé.
9.2 Affûtage de dispositifs de coupe et lames pour herbe
Affûtez les lames et les dispositifs de coupe à l'aide d'une lime plate à taille simple. Affûtez de la même manière tous les bords afin de conserver l'uniformité de la lame. Mettez toujours au rebut une lame pliée, tordue, fissurée, cassée ou présentant tout autre dommage. N'essayez jamais de redresser une lame tordue pour la réutiliser. Utilisez uniquement les lames d'origine du type spécifié.
IMPORTANT : Vérifiez toujours que le fil de coupe du taille-bordures est bien enroulé et serré autour de la bobine, dans le cas contraire, l'outil génère des vibrations dangereuses. Utilisez uniquement les têtes et fils de coupe recommandés. Ces derniers ont été testés par le fabricant pour une taille de moteur spécifique. Ceci est particulièrement important lorsqu'une tête de coupe entièrement automatique est utilisée. Utilisez uniquement l'accessoire de coupe recommandé ! Voir la section Données techniques. Les outils plus petits requièrent généralement des têtes plus petites et inversement. La coupe à l'aide d'un fil nécessite en effet que le moteur jette le fil selon un rayon autour de la tête de coupe contre la résistance de l'herbe à couper. La longueur du fil est également importante. Un fil plus long requiert une puissance moteur supérieure à celle d'un fil plus court du même diamètre. Assurez-vous que la lame du protecteur de tête de coupe est intacte. Elle permet de couper le fil à la longueur appropriée. Pour augmenter la durée de vie du fil de coupe, il peut être trempé dans de l'eau pendant quelques jours. Le fil sera plus résistant et durera plus longtemps.POWXG3025 FR Copyright © 2017 VARO P a g e | 11 www.varo.com
10 ÉQUIPEMENT DE COUPE (DÉBROUSSAILLEUSE LONGUE
PORTÉE) (FIG. 10) Afin d'obtenir de bons résultats de coupe, il est important que la pression de contact entre les lames soit correcte. La pression de contact est réglée en tournant à fond les vis situées sous la barre dans le sens des aiguilles d'une montre. Tournez ensuite les vis dans le sens contraire d'1/4 de tour. Bloquez les vis au moyen de l'écrou de blocage situé sur le dessus de la barre. Vérifiez que les vis sont suffisamment desserrées pour permettre aux rondelles situées sous les têtes de vis de bouger. Lorsque les lames sont correctement réglées, le jeu entre les lames doit être compris entre 0,2 et 0,4 mm, mesuré au niveau des vis. Les bords des lames sont trop durs pour être affûtés. Les lames émoussées doivent être affûtées à l'aide d'une meuleuse. Remplacez les lames si elles sont pliées ou endommagées. 11 CONSIGNES D'UTILISATION
11.1 Préparez l'outil
11.1.1 Montage de la poignée avant
Montez l'amortisseur de la poignée avant (A) sur le tube arrière (C). Montez la protection sur la poignée arrière. La protection doit se trouver sur le côté gauche de l'outil. (Fig. 11) Enfoncez la poignée avant (G), puis tournez les quatre vis (H) dans le sens des aiguilles d'une montre pour bien serrer la poignée avant. (Fig. 12)
11.1.2 Raccordement du tube (Fig. 13)
Alignez l’orifice (A1) du tube avant (A) et la goupille de blocage (B). Tirez ensuite la goupille de blocage et tournez-la vers la droite pour la bloquer. Insérez le tube avant jusqu’en butée dans le raccord (D). Tournez la goupille de blocage vers la gauche (C), elle revient automatiquement dans sa position d’origine et s’insère dans l’orifice du tube avant. Dans le cas contraire, tournez le tube avant vers la gauche et la droite jusqu’à ce que la goupille de blocage s’encliquète. Vérifiez que le tube avant ne tourne pas une fois que la goupille de blocage est revenue dans sa position d’origine.
11.1.3 Montage des lames et des têtes du taille-haie
Lors du montage de l'accessoire de coupe, il est très important que la section relevée de la plaque de serrage supérieure/bride de support s'engage correctement dans l'orifice central de l'accessoire de coupe. En cas de montage incorrect, il existe un risque de blessures graves voire mortelles. N'utilisez jamais un accessoire de coupe sans dispositif de protection approprié. Voir la section Données techniques. Si un dispositif de protection inapproprié ou défectueux est monté, il existe un risque de blessures graves.POWXG3025 FR Copyright © 2017 VARO P a g e | 12 www.varo.com
11.1.4 Montage de la rallonge du protecteur
La rallonge du protecteur doit toujours être montée lorsque la tête de coupe est utilisée. La rallonge du protecteur doit toujours être retirée lorsqu’une lame pour herbe est utilisée. (Fig. 15) Accrochez le protecteur de la tête de coupe sur son support à l’extrémité de l’arbre et fixez-le au moyen de trois boulons. (Fig. 15) Insérez la rallonge du protecteur dans la fente du protecteur. Encliquetez ensuite la rallonge du protecteur en place au moyen des crochets du protecteur. (Fig. 15) La rallonge du protecteur se retire facilement à l’aide d’un tournevis, voir l’illustration. (Fig. 16)
11.1.5 Montage de la lame pour herbe
Décrochez la rallonge du protecteur de l’accessoire de coupe. ATTENTION ! Vérifiez que la rallonge du protecteur est retirée. Montez la plaque de serrage supérieure (B) sur l'arbre de sortie. Tournez l’arbre de lame jusqu’à ce que l’un des orifices de la plaque de serrage supérieure s’aligne sur l’orifice correspondant du protecteur supérieur de l’accessoire de coupe. Insérez la goupille de blocage (A) dans l'orifice pour bloquer l'arbre. Installez la lame (C), la plaque de serrage inférieure (D) et le protecteur inférieur de l’accessoire de coupe (E) sur l’arbre de sortie. (Fig. 18) Installez l'écrou (F). L'écrou doit être serré à un couple de 35 à 50 Nm. Utilisez la clé à douille fournie. Tenez le manche de la clé le plus près possible du protecteur de lame. Pour serrer l'écrou, tournez la clé dans le sens opposé au sens de rotation (Attention ! filetage à gauche). Tirez la goupille de blocage après l'installation.
11.1.6 Montage de la tête de coupe et de son protecteur (Fig. 19)
Accrochez le protecteur de tête de coupe sur le protecteur de l’accessoire de coupe. Montez la plaque de serrage supérieure (B) sur l'arbre de sortie. Tournez l’arbre de la lame jusqu’à ce que l’un des orifices de la plaque de serrage supérieure s’aligne sur l’orifice correspondant du protecteur supérieur de l’accessoire de coupe (C). Insérez la goupille de blocage (A) dans l'orifice pour bloquer l'arbre. Vissez la tête de coupe (D) dans le sens opposé au sens de rotation. Pour le démontage, procédez dans l'ordre inverse.
11.1.7 Montage de la tête de coupe (taille-haie) (Fig. 20-21)
Montez la tête de coupe (taille-haie) sur le tube de l'arbre (12) (Fig. 21). Réglez l’angle du taille-haie (Fig. 20). Appuyez sur le levier de sécurité (E). Appuyez ensuite sur le levier de blocage (F), tout en tenant la poignée (G) et en tournant le taille-haie jusqu’à obtenir l’angle souhaité (α).POWXG3025 FR Copyright © 2017 VARO P a g e | 13 www.varo.com
11.1.8 Réglage du harnais (Fig. 21)
AVERTISSEMENT ! Lorsqu'il est utilisé, l'outil doit toujours être bien fixé au harnais. Dans le cas contraire, vous ne pourrez pas maîtriser le taille-haie en toute sécurité et vous risquez de vous blesser ou de blesser d'autres personnes. N'utilisez jamais un harnais avec un dispositif de détachement rapide défectueux. Harnais bandoulière : Installez le harnais. Fixez l'outil au crochet-support du harnais. Réglez la longueur du harnais de telle sorte que le crochet-support est à peu près au niveau de votre hanche droite.
11.2 Manipulation du carburant
11.2.1 Sécurité liée au carburant
Ne démarrez jamais l'outil : Si du carburant a été répandu dessus. Essuyez l'outil et laissez le carburant restant s'évaporer. Si du carburant a été répandu sur vous ou vos vêtements, changez de vêtements. Lavez toute partie de votre corps qui est entrée en contact avec du carburant. Utilisez du savon et de l'eau. Si l'outil perd du carburant. Vérifiez régulièrement l'absence de fuite au niveau du bouchon du réservoir et des conduites de carburant.
11.2.2 Transport et entreposage
Transportez et entreposez l'outil de telle sorte qu'il n'y a aucun risque de fuite ou de vapeurs entrant en contact avec des étincelles ou des flammes nues, par exemple, en provenance de machines électriques, moteurs électriques, relais/commutateurs électriques ou chaudières. Lors du transport et de l'entreposage de carburant, utilisez toujours des récipients agréés prévus pour cette utilisation. En cas de longues périodes d'entreposage, le réservoir de carburant doit être vidé. Contactez votre station-service locale pour savoir où vous pouvez jeter l'excès de carburant. Vérifiez que l'outil est propre et qu'un entretien complet a été réalisé avant une longue période d'entreposage. La protection pour le transport doit toujours être montée sur l'accessoire de coupe lors du transport ou de l'entreposage de l'outil. Fixez l'outil pendant le transport. Afin d'empêcher tout démarrage involontaire du moteur, le capuchon de la bougie doit toujours être retiré pendant une longue période d'entreposage, en l'absence de surveillance étroite de l'outil et pendant les opérations de réparation. Faites attention lorsque vous manipulez du carburant. Gardez à l'esprit le risque d'incendie, d'explosion et d'inhalation des vapeurs.POWXG3025 FR Copyright © 2017 VARO P a g e | 14 www.varo.com
L'outil est équipé d'un moteur à deux temps et doit toujours utiliser un mélange d'essence et d'huile deux temps. Il est important de mesurer précisément la quantité d'huile à mélanger pour s'assurer que le mélange approprié est obtenu. Lors du mélange de petites quantités de carburant, même de petites erreurs peuvent avoir un effet significatif sur le rapport du mélange. Le carburant et les vapeurs de carburant sont très inflammables et peuvent entraîner des blessures graves lorsqu'ils sont inhalés ou entrent en contact avec la peau. Par conséquent, faites extrêmement attention lorsque vous manipulez le carburant et vérifiez qu'il y a une bonne aération.
Utilisez toujours un mélange essence/huile de qualité supérieure d'un indice d'octane d'au moins 90 (RON). Utilisez si possible de l'essence à faibles émissions, également connue sous le nom d'essence alkylate. L'indice d'octane le plus bas recommandé est 90 (RON). Si vous utilisez un indice d'octane inférieur à 90, le moteur peut émettre un cliquetis. La température du moteur augmente alors, ce qui entraîne un grave endommagement du moteur. Lorsque vous travaillez en continu à des régimes élevés, un indice d'octane supérieur est recommandé.
11.2.5 Huile deux temps
Pour de meilleurs résultats et performances, utilisez une huile moteur deux temps, spécialement formulée pour nos moteurs à deux temps refroidis par air. N'utilisez jamais d'huile deux temps prévue pour les moteurs refroidis à l'eau, parfois appelée huile pour moteur hors-bord (TCW nominal). N'utilisez jamais d'huile prévue pour les moteurs à quatre temps. Une huile de mauvaise qualité ou un rapport huile/carburant trop élevé peut compromettre le fonctionnement et réduire la durée de vie des convertisseurs catalytiques.
Mélangez toujours l'essence et l'huile dans un récipient propre prévu pour le carburant. Commencez toujours par verser la moitié du carburant à utiliser. Ajoutez ensuite toute l'huile. Agitez (secouez) le mélange de carburant. Ajoutez ensuite le reste de l'essence. Agitez (secouez) bien le mélange de carburant avant de remplir le réservoir de carburant de l'outil. Ne mélangez pas plus d'un mois de carburant à la fois. Si l'outil n'est pas utilisé pendant quelque temps, le réservoir de carburant doit être vidé et nettoyé. Essence, litre Huile deux temps, millilitre 2,5 % (1:40)
11.2.7 Remplissage en carburant
Le respect de quelques précautions réduit le risque d'incendie : Ne fumez pas et ne placez pas d'objets chauds à proximité du carburant. Coupez toujours le moteur avant de refaire le plein de carburant. Arrêtez toujours le moteur et laissez-le refroidir pendant quelques minutes avant de refaire le plein. Lors du remplissage en carburant, ouvrez lentement le bouchon du réservoir de carburant afin d'évacuer lentement tout excès de pression. Serrez bien le bouchon après remplissage. Éloignez toujours l'outil de la zone de remplissage en carburant avant de le mettre en marche. Utilisez toujours un récipient pour carburant équipé d'une soupape antiretour. Nettoyez la zone située autour du bouchon du réservoir de carburant. La contamination du réservoir peut entraîner des problèmes de fonctionnement. Vérifiez que le carburant est bien mélangé en secouant le récipient avant de remplir le réservoir.
11.3 Utilisation de l'outil
11.3.1 Contrôle et démarrage
N'utilisez jamais l'outil sans dispositif de protection ou équipé d’un dispositif de protection défectueux. Tous les couvercles doivent être correctement installés et en bon état lorsque vous mettez l'outil en marche. Vérifiez sur la lame l'absence de fissures au bas des dents ou au niveau de l'orifice central. L'apparition de fissures est le plus souvent due à la formation d'angles vifs au bas de dents lors de l'affûtage ou en cas d'utilisation de la lame avec des dents émoussées. Mettez au rebut une lame si elle présente des fissures. Vérifiez que la bride du support n'est pas fissurée en raison d'une fatigue ou d'un serrage trop fort. Mettez au rebut la bride du support si elle présente des fissures. Vérifiez l'absence de dommages ou de fissures sur le protecteur de lame. Remplacez le protecteur de lame s'il subit un choc ou est fissuré. Vérifiez l'absence de dommages ou de fissures sur la tête de coupe et son protecteur. Remplacez la tête de coupe ou son protecteur s'ils subissent un choc ou sont fissurés.
11.3.2 Démarrage et arrêt
L'ensemble capot d'embrayage et arbre doit être monté avant de mettre en marche l'outil, dans le cas contraire l'embrayage peut se détacher et entraîner des blessures. Éloignez toujours l'outil de la zone de remplissage en carburant avant de le mettre en marche. Posez l'outil sur une surface plane. Vérifiez que l'accessoire de coupe ne peut pas entrer en contact avec un objet. Vérifiez qu'aucune personne non autorisée ne se trouve dans la zone de travail, dans le cas contraire, il existe un risque de blessures graves. La distance de sécurité est de 15 mètres.
11.3.2.1 Démarrage à froid :
Un démarrage « à froid » du moteur correspond à un démarrage effectué au moins 5 minutes après un arrêt ou après un remplissage en carburant. Démarrage : Allumage : Appuyez sur le côté « I » du contacteur du moteur. (Fig. 22) Poire d'amorçage : Appuyez plusieurs fois sur la poire d'amorçage jusqu'à ce que le carburant remplisse la poire. (Fig. 23) Étrangleur : Réglez le bouton de l'étrangleur dans la position d'étranglement . (Fig. 24)POWXG3025 FR Copyright © 2017 VARO P a g e | 16 www.varo.com Bouton de blocage de l'accélérateur : Lorsque vous appuyez sur le dispositif de blocage de la commande d'accélérateur et la commande d'accélérateur, appuyez simultanément sur le bouton de blocage de l'accélérateur, puis relâchez le dispositif de blocage de la commande d'accélérateur et la commande d'accélérateur. (Fig. 25) Le dispositif de blocage de l'accélérateur se désengage automatiquement en appuyant de nouveau sur la commande d’accélérateur. Si vous tournez manuellement le bouton de l'étrangleur de la position d'étranglement à la position ouverte avant de relâcher le bouton de blocage de l'accélérateur, l'accessoire de coupe commence à tourner dès que le moteur démarre. Maintenez le corps de l'outil au sol à l'aide de votre main gauche (ATTENTION ! Pas avec votre pied !). Saisissez la poignée de démarrage, tirez lentement le cordon de la main droite jusqu'à sentir une résistance (les cliquets du démarreur accrochent), puis tirez rapidement et fortement le cordon. N'enroulez jamais le cordon du démarreur autour de votre main. Recommencez à tirer le cordon jusqu'à l'allumage du moteur. (Fig. 26/28) Étrangleur : Réglez le bouton de l'étrangleur dans la position ouverte . (Fig. 27) Recommencez à tirer le cordon jusqu'au démarrage du moteur. Lorsque le moteur démarre, laissez-le préchauffer avec le dispositif de blocage de l'accélérateur engagé. Appuyez ensuite sur la commande d’accélérateur pour désengager le dispositif de blocage de l'accélérateur. (Fig. 29) Ne tirez pas complètement le cordon du démarreur et ne lâchez pas la poignée de démarrage lorsque le cordon est complètement tiré. Ceci pourrait endommager l'outil. Ne placez aucune partie de votre corps dans la zone marquée sur l'image. Un contact pourrait entraîner des brûlures cutanées ou un choc électrique si le capuchon de la bougie a été endommagé. Utilisez toujours des gants. N'utilisez pas un outil avec un capuchon de bougie endommagé. IMPORTANT : Si le cordon du démarreur est tiré plusieurs fois avec l'étrangleur ouvert, cela peut noyer le moteur et rendre le démarrage difficile. Si vous noyez le moteur, répétez plusieurs fois la procédure de démarrage à chaud pour éliminer tout excès de carburant.
11.3.2.2 Démarrage à chaud :
Pour démarrer à chaud le moteur juste après un arrêt, respectez les étapes a– d – g de la procédure ci-dessus.
11.3.2.3 Arrêt : (Fig. 29)
Arrêtez le moteur en coupant le contact.POWXG3025 FR Copyright © 2017 VARO P a g e | 17 www.varo.com
11.4 Consignes d'utilisation générales
IMPORTANT ! Cette section décrit les principales précautions de sécurité à prendre lors de l'utilisation de débroussailleuses et taille-bordures. En cas de doute, demandez à un expert. Contactez votre revendeur ou votre centre de réparation. Évitez toute utilisation que vous estimez au-delà de vos capacités. Vous devez comprendre la différence entre un débroussaillage en forêt, un débroussaillage d'herbe et une coupe d'herbe avant d’utiliser les différents accessoires.
11.4.1 Techniques de travail de base
Diminuez toujours le régime moteur jusqu'au ralenti après chaque travail de coupe. Les longues périodes à plein régime sans charge exercée sur le moteur peuvent l’endommager gravement. Des branches ou de l'herbe peuvent se coincer entre le protecteur et l'accessoire de coupe. Coupez toujours le moteur avant de nettoyer l'outil. Les outils équipés des lames de coupe peuvent être jetés violemment sur le côté lorsque la lame entre en contact avec un objet fixe. On parle de rebond de la lame. Un rebond de la lame peut être suffisamment violent pour entraîner l'éjection de l'outil et/ou de l'utilisateur dans une quelconque direction, et éventuellement une perte de contrôle de l'outil. Le rebond de la lame peut se produire à tous moments si l'outil accroche, cale ou se grippe. Le rebond de lame se produit le plus souvent dans des zones où il est difficile de voir ce que l'on coupe. Évitez de couper avec la partie de la lame comprise entre les positions 12 h et 3 h. En raison de la vitesse de rotation de la lame, le rebond de lame peut se produire si vous essayez de couper des tiges épaisses avec cette partie de la lame.
11.4.2 Débroussaillage d'herbe à l'aide d'une lame de coupe
Les lames et dispositifs de coupe pour herbe ne doivent pas être utilisés pour couper des brindilles. Une lame pour herbe est utilisée pour couper tous les types d'herbe grasse ou haute. L'herbe est coupée selon un mouvement de balancier latéral, au cours duquel le déplacement de droite à gauche est la course de coupe et le déplacement de gauche à droite est la course de retour. Laissez la partie gauche de la lame (comprise entre les positions 8 h et 12 h) couper. Si la lame est inclinée vers la gauche pendant la coupe, l'herbe tombera selon une ligne, ce qui sera plus facile à ramasser, par ex. avec un râteau. Essayez de travailler toujours sur le même rythme. Gardez bien l'équilibre en maintenant les pieds éloignés de la lame. Avancez après la course de retour et arrêtez-vous de nouveau en gardant l'équilibre. Laissez le capuchon du support reposer légèrement sur le sol. Il permet de protéger la lame contre un choc avec le sol. Limitez le risque d'enroulement du matériau autour de la lame en respectant ces consignes : Travaillez toujours à plein régime.POWXG3025 FR Copyright © 2017 VARO P a g e | 18 www.varo.com Évitez le matériau préalablement coupé au cours de la course de retour. Arrêtez le moteur, dégrafez le harnais et posez l'outil au sol avant de commencer à ramasser le matériau coupé.
11.4.3 Coupe d'herbe à l'aide d'un fil de coupe
11.4.3.1 Coupe précise (Fig. 30)
Tenez la tête de coupe inclinée juste au-dessus du sol. C'est l'extrémité du fil qui coupe. Laissez le fil couper à sa propre vitesse. N'exercez aucune pression avec le fil dans la zone à couper. Le fil coupe facilement l'herbe et les mauvaises herbes qui grimpent le long des murs, clôtures, arbres et bordures. Cependant, il peut endommager l'écorce sensible des arbres, les buissons et les poteaux de clôtures. Limitez le risque d'endommagement des plantes en réduisant le fil de 10 à 12 cm et le régime moteur.
11.4.3.2 Débroussaillage (Fig. 31)
La technique du débroussaillage coupe toute la végétation non souhaitée. Tenez la tête de coupe inclinée juste au-dessus du sol. Laissez l'extrémité du fil cogner contre les arbres, poteaux, statues, etc. ATTENTION ! Cette technique augmente l'usure du fil de coupe. Lorsque l'outil est utilisé contre des pierres, des briques, du béton, des clôtures en métal, etc., le fil s'use plus rapidement et doit être avancé davantage que lorsqu'il est en contact avec des arbres et des clôtures en bois. Lorsque vous coupez et débroussaillez, vous ne devez pas travailler à plein régime afin que le fil dure plus longtemps et que la tête de coupe s'use moins.
11.4.3.3 Coupe (Fig. 32)
Le taille-bordures est idéal pour couper l'herbe difficile à atteindre à l'aide d'une tondeuse à gazon normale. Maintenez le fil de coupe parallèle au sol lorsque vous coupez. Évitez d'appuyer la tête de coupe contre le sol, ceci pourrait endommager la pelouse et l'outil. Ne laissez pas la tête de coupe entrer constamment en contact avec le sol lors d'une coupe normale. Un contact constant de ce type peut endommager et user la tête de coupe.
11.4.3.4 Balayage (Fig. 33)
L'effet de ventilation du fil rotatif peut être utilisé pour un débroussaillage rapide et facile. Tenez le fil parallèlement au-dessus de la zone à balayer et effectuez un mouvement de balayage de gauche à droite et de droite à gauche. Vous devez alors travailler à plein régime pour obtenir les meilleurs résultats.
11.4.4 Taille de branches ou de feuilles à l'aide du taille-haie longue portée
Exercez un mouvement de balancier du bas vers le haut lors de la taille des côtés. (Fig. 34) Travaillez toujours à plein régime. Lors de la taille d'une haie, le moteur doit toujours être tourné à l'opposé de la haie. Tenez l'outil le plus près possible de vous pour garder l'équilibre. (Fig. 35) Assurez-vous que l'extrémité ne touche pas le sol. (Fig. 35)POWXG3025 FR Copyright © 2017 VARO P a g e | 19 www.varo.com Ne travaillez pas dans la précipitation, travaillez avec régularité jusqu'à ce que toutes les branches soient coupées proprement.
11.5 Entretien périodique
Le filtre à air doit être régulièrement nettoyé pour enlever la poussière et la saleté afin d'éviter : Des dysfonctionnements du carburateur Des problèmes de démarrage Une perte de puissance du moteur Une usure inutile des pièces du moteur Une consommation de carburant excessive Nettoyez le filtre toutes les 25 heures ou plus régulièrement si les conditions sont particulièrement poussiéreuses.
11.5.1.1 Nettoyage du filtre à air. (Fig. 36)
Retirez le couvercle du filtre à air et sortez le filtre. Nettoyez-le à l'eau tiède savonneuse. Vérifiez que le filtre est sec avant de le remettre en place. Un filtre à air qui a été utilisé pendant longtemps ne peut pas être nettoyé complètement. Le filtre doit par conséquent être remplacé par un neuf à intervalles réguliers. Un filtre à air endommagé doit toujours être remplacé.
11.5.2 Filtre à carburant (Fig. 37)
Lorsque le moteur n'est plus alimenté en carburant, vérifiez le bouchon du réservoir de carburant et vérifiez que le filtre à carburant n'est pas colmaté.
L'état de la bougie est influencé par : Un réglage incorrect du carburateur. Un mélange incorrect de carburant (trop d'huile ou un type d'huile incorrect). Un filtre à air sale. Ces facteurs entraînent des dépôts sur les électrodes de la bougie et, par conséquent, d'éventuels problèmes de démarrage et de fonctionnement. Si l'outil manque de puissance, démarre difficilement ou fonctionne mal au ralenti : commencez toujours par vérifier la bougie avant toute autre opération. Si la bougie est sale, nettoyez-la et vérifiez que l'écartement des électrodes est compris entre 0,6 et 0,7 mm. La bougie doit être remplacée après un mois de fonctionnement ou plus tôt si nécessaire. Type de bougie recommandé : Utilisez toujours le type de bougie recommandé ! L'utilisation d'une bougie inadaptée peut endommager le piston/cylindre. Vérifiez que la bougie est équipée d'un antiparasite.POWXG3025 FR Copyright © 2017 VARO P a g e | 20 www.varo.com 12 CALENDRIER D'ENTRETIEN Les intervalles suivants ne s'appliquent qu'à des conditions de fonctionnement normales. Si votre temps de travail quotidien est plus long ou si les conditions de fonctionnement sont difficiles (zone de travail très poussiéreuse, etc.), réduisez les intervalles spécifiés en conséquence. Avant de commencer à travailler Après votre travail quotidien Après chaque arrêt pour refaire le plein Toutes les semaines Tous les mois Tous les 12 mois En cas de problème En cas d'endommagement Si nécessaire Ensemble de l'outil Contrôle visuel (état, usure, fuites)
Poignée de commande Vérifiez le fonctionnement
Filtre à air Nettoyez
Filtre du réservoir de carburant Vérifiez
Bougie Réglez de nouveau l'écartement des électrodes
Remplacez après 100 heures de fonctionnement
Orifices de refroidissement Nettoyez
Guide-chaîne Vérifiez
Réparez ou remplacez
Réparez ou remplacez
Toutes les vis accessibles Vérifiez
Élément antivibrations Vérifiez
Étiquettes de sécurité Remplacez
Puissance 1,0 kW Largeur de coupe, coupe-bordure 430 mm Largeur de coupe, débroussailleuse 255 mm Largeur de coupe, taille-haie 450mm Type de moteur Moteur 2 temps Powerplus Contenance du réservoir d'huile 0,8 l Contenance du réservoir de carburant 0,45 l Écartement des couteaux 25 mm Arrêt rapide Oui Type d'allongement du fil Tapoter et travailler (Tap&Go) Diamètre de la bobine 2,4 mm Longueur de la bobine 6 m Système d'amortissement des vibrations Oui Démarrage facile Oui Embrayage à usage intensif Oui Rapport de mélange de carburant 40:1 Moteur à vilebrequin Oui Type de carburateur Hualong Nombre de dents/lames 12 x 2 Poignée à revêtement souple « soft grip » Oui Dispositif de sécurité Oui Type de poignée Fixe Type de poignée supplémentaire Poignée supplémentaire réglable Type d'arbre Droit Tête réglable Oui Protection des fleurs Oui Lame pour découpe laser Oui Utilisation à deux mains Oui Lame double action Oui Étanche au carburant E10 OuiPOWXG3025 FR Copyright © 2017 VARO P a g e | 22 www.varo.com 14 BRUIT Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3) Pression acoustique LpA 96 dB(A) Puissance acoustique LwA 113 dB(A) ATTENTION ! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l’ouïe. aw (Vibrations) : 4 m/s² K = 1,5 m/s²
15 DÉPISTAGE DE PANNES
Que faire lorsque... Origine du problème Action corrective Origine du problème Action corrective
1. Le moteur ne démarre pas ou arrête de
4. Le moteur tourne de manière
irrégulière et manque de puissance lorsqu'il monte en régime Procédure de démarrage incorrecte Respectez les consignes (voir
Bougie sale ou écartement des électrodes incorrect Vérifiez la bougie (voir chapitre 5) Bougie sale ou écartement des électrodes incorrect Vérifiez la bougie (voir chapitre 5) Problèmes de carburateur Contactez votre revendeur
5. Le moteur dégage trop de fumée
Composition incorrecte du mélange de carburant Préparez le mélange de carburant conformément aux consignes (voir chapitre 2) Filtre à air colmaté Nettoyez ou remplacez le filtre (voir chapitre 5) Problèmes de carburateur Contactez votre revendeur
2. Le moteur démarre mais manque de
puissance Problèmes de carburateur Contactez votre revendeur
6. L'outil commence à vibrer de manière
anormale Filtre à air colmaté Nettoyez ou remplacez le filtre (voir chapitre 5) Pièces endommagées ou desserrées Arrêtez l'outil et débranchez le câble de la bougie. Recherchez tout dommage. Recherchez et serrez toute pièce desserrée. Confiez tous les contrôles, réparations et remplacements à un centre spécialisé uniquement. Problème de carburateur Contactez votre revendeurPOWXG3025 FR Copyright © 2017 VARO P a g e | 23 www.varo.com 16 GARANTIE Ce produit est garanti pour une période de 36 mois effective à compter de la date d’achat par le premier utilisateur. Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d’une utilisation incorrecte, d’accidents ou de modifications ; ni ne couvre les frais de transport. Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie. Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation inappropriée de l'outil. Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils Powerplus. Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90. Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite. De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge. Tout dommage résultant d'une pénétration de fluide, d'une pénétration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive. L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil. Les appareils ou pièces remplacé(e)s sous garantie sont par conséquent la propriété de Varo NV. Nous nous réservons le droit de rejeter toute réclamation dans les cas où l’achat ne peut être vérifié ni lorsqu’il est évident que le produit n’a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.) Votre reçu d’achat doit être conservé comme preuve de la date d’achat. Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propreté acceptable, (dans son coffret moulé par soufflage d’origine le cas échéant), accompagné de votre preuve d’achat. 17 ENVIRONNEMENT Si, après un certain temps, vous décidez de remplacer votre machine, ne vous en débarrassez pas avec les ordures ménagères mais destinez-la à un traitement respectueux de l'environnement. Veuillez-vous débarrasser de l’huile moteur usée d’une façon respectueuse de l’environnement. Nous vous suggérons de la porter à votre station d’entretien locale pour régénération. Ne la jetez pas dans les ordures ni ne la versez sur le sol.POWXG3025 FR Copyright © 2017 VARO P a g e | 24 www.varo.com
18 DÉCLARATION DE CONFORMITÉ
VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que : Appareil : OUTIL 3 EN 1 LONGUE PORTÉE :
DÉBROUSSAILLEUSE, COUPE-BORDURE, TAILLE-HAIE
Marque : POWERplus Modèle : POWXG3025 est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration. Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) : 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA 110dB(A) / 113dB(A) Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) :
