TB 40 Simple Manuel d'utilisation

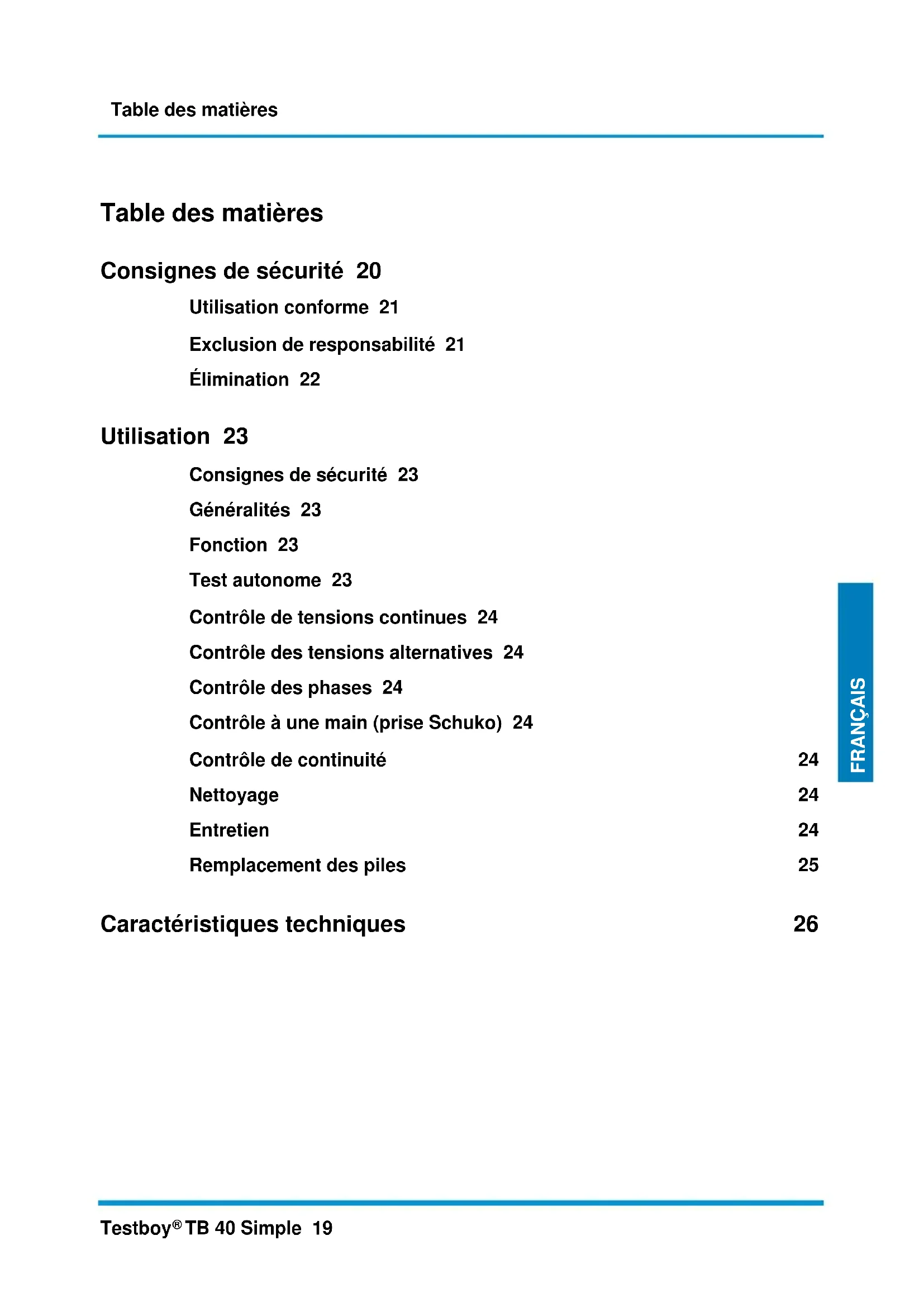

TB 40 Simple 19 ENGLISH FRANÇAIS Table des matières Consignes de sécurité 20 Utilisation conforme 21 Exclusion de responsabilité 21 Élimination 22 Utilisation 23 Consignes de sécurité 23 Généralités 23 Fonction 23 Test autonome 23 Contrôle de tensions continues 24 Contrôle des tensions alternatives 24 Contrôle des phases 24 Contrôle à une main (prise Schuko) 24 Contrôle de continuité 24 Nettoyage 24 Entretien 24 Remplacement des piles 25 Caractéristiques techniques 26Consignes de sécurité 20 Testboy

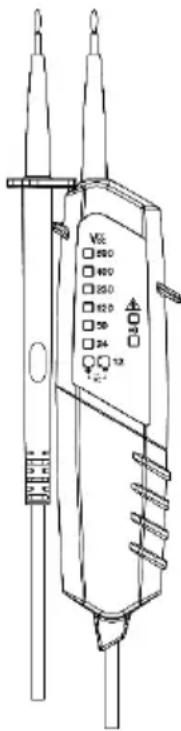

TB 40 Simple Consignes de sécurité
AVERTISSEMENT Veuillez lire attentivement ce mode d'emploi avant l'utilisation. Si l'appareil n'est pas utilisé conformément aux indications du fabricant, la protection assurée par l'appareil peut-être remise en cause.
AVERTISSEMENT Les sources de danger sont, p.ex., les éléments mécaniques pouvant causer de graves blessures aux personnes. Il existe également des dangers pour les biens matériels (p.ex. un endommagement de l'appareil).
AVERTISSEMENT L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p.ex. en endommageant l'appareil).
AVERTISSEMENT Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doivent impérativement être respectés.
AVERTISSEMENT Respecter les consignes suivantes avant toute utilisation de l'appareil : | L’appareil ne peut être utilisé que dans des plages de tension basses jusqu’à max. 690 V. | Éviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffages à induction et d'autres champs électromagnétiques. | En cas de changement soudain de température, l'appareil doit être exposé environ 30 minutes à la nouvelle température ambiante avant son utilisation. | Si la température est inférieure à 5 °C, le testeur de tension peut ne pas fonctionner correctement. Garantir une alimentation en courant suffisante en utilisant des piles adéquates, également spécifiées aux températures d'utilisation ! | Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées. | Éviter les conditions ambiantes poussiéreuses et humides. | Le testeur de tension et ses accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants ! | Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.
Respecter les cinq règles de sécurité suivantes : 1 Déconnecter l'appareil 2 Empêcher son redémarrage 3 Le mettre hors tension (la mise hors tension doit être constatée sur les 2 pôles) 4 Mettre à la terre et court-circuiter 5 Couvrir les éléments sous tension voisins
AVERTISSEMENT | Un testeur de tension présentant une impédance relativement faible n'affichera pas toutes les tensions parasites d'une valeur initiale supérieure à la ELV par rapport à la valeur de référence de 100 k. En cas de contact avec les pièces à contrôler de l'installation, le testeur de tension peut réduire les tensions parasites par décharge temporaire jusqu'à un niveau inférieur à la ELV ; après le retrait du testeur de tension, la tension parasite atteint cependant à nouveau sa valeur initiale. | Un testeur de tension présentant une impédance interne relativement élevée n'affichera pas clairement « Tension de service indisponible » en cas de tension parasite par rapport à la valeur de référence de 100 k. | Si l'affichage « Tension disponible » n'apparaît pas, il est vivement recommandé de mettre un dispositif de mise à la terre en place avant la reprise du travail. | Si l'affichage « Tension disponible » apparaît pour une pièce considérée comme séparée de l'installation, il est vivement recommandé d'attester l'état « Tension de service indisponible » de la pièce de l'installation à contrôlerConsignes de sécurité Testboy
TB 40 Simple 21 ENGLISH FRANÇAIS en prenant des mesures complémentaires (p.ex. utilisation d'un testeur de tension approprié, contrôle visuel du point de sectionnement au niveau du réseau électrique, etc.) et de constater que la tension affichée par le testeur de tension est bien une tension parasite.
Utilisation conforme Exclusivement conçu pour être utilisé par des électriciens qualifiés et du personnel compétent. L'appareil ne convient que pour les applications décrites dans la notice d'utilisation, telles que les contrôles de tension alternative, de tension continue et de continuité ou encore les tests des phases. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications inappropriées entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant. Toute personne utilisant cet appareil de contrôle doit avoir été formée en conséquence et être familiarisée avec les dangers particuliers liés aux contrôles de tension dans les environnements industriels, les précautions de sécurité requises et les procédures de contrôle du bon fonctionnement de l'appareil avant et après chaque utilisation.
Afin de protéger l'appareil contre d'éventuels dommages, retirer la pile en cas de non-utilisation prolongée.
Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.
Nous nous réservons le droit de modifier les spécifications sans préavis © 2019 Testboy GmbH, Allemagne. Exclusion de responsabilité
La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultant !
Testboy n'assume aucune responsabilité pour les dommages résultant : | du non-respect du présent manuel d'utilisation, | de modifications apportées au produit sans l'accord de Testboy, | de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy, | de l'influence de l'alcool, de drogues ou de médicaments. Exactitude du manuel d'utilisation Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.Consignes de sécurité 22 Testboy
TB 40 Simple Élimination Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.
La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo. Élimination des piles usagées
En tant qu'utilisateur, vous êtes légalement obligés (loi allemande concernant les piles) de déposer toutes vos piles et batteries usagées dans des centres agréés. Il est interdit de les jeter dans les ordures ménagères ! Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ménagères. Les symboles des métaux lourds concernés sont : Cd = cadmium, Hg = mercure, Pb = plomb, Mn = manganèse, Li = lithium. Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles / batteries sont vendues !
Isolation intégrale double ou renforcée conformément àa la catégorie II DIN EN 61140.
Convient pour les travaux sous tension
Marque de conformité, confirme le respect des directives UE en vigueur. L’appareil satisfait à la directive CEM (2014/30/UE), norme standard EN 61326-1. Il satisfait également à la directive basse tension (2014/35/UE), norme IEC 61243-3:2014
Certificat de qualité L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. La société Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents. Déclaration de conformité Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.deUtilisation Testboy
TB 40 Simple 23 ENGLISH FRANÇAIS Utilisation Nous vous remercions d'avoir acheté notre Testboy
TB 40 Simple, un contrôleur bipolaire de tension avec indicateur LED. Des tensions (de 12 V à 690 V) par rapport à la terre peuvent être mesurées et des contrôles de polarité et de continuité jusqu’à 650 k peuvent être effectués. Les rails sur les instruments L1 et L2 permettent une utilisation à une mail lors des contrôles de tension. Grâce à sa classe de protection élevée (IP54), le Testboy
TB 40 Simple peut être utilisé dans des conditions difficiles. Consignes de sécurité Vous avez choisi un appareil garantissant une sécurité élevée. Pour garantir une utilisation sans risque et correcte, il est indispensable d'avoir lu l'intégralité du présent mode d'emploi avant la première utilisation. Les précautions de sécurité suivantes s'appliquent : | Le fonctionnement du contrôleur de tension doit être contrôlé peu avant son utilisation (prescription VDE 0105, partie 1). S'assurer que la ligne d'essai et l'appareil sont en parfait état. Contrôler l'appareil sur une source de tension connue, telles qu'une prise 230 V. | Si l'affichage d'une ou plusieurs fonctions est défaillant, l'appareil ne peut plus être utilisé et doit être contrôlé par un spécialiste. | Ne saisir l'appareil que par ses poignées sous la marque mécanique et éviter de toucher les pointes d'essai ! | Contrôler l'absence de tension sur les deux pôles ! | L'appareil ne peut pas être utilisé dans un environnement humide ! | N'utiliser l'appareil que lorsque le compartiment à piles est ouvert ! Les pointes d'essai doivent être retirées du circuit à contrôler pendant le remplacement des piles. | Un affichage correct est garanti dans une plage de température de -15 °C à +55 °C. | Conserver toujours l'appareil dans un endroit sec et propre. Le boîtier ne peut être nettoyé qu'au moyen d'un chiffon humide. | Le symbole d'avertissement supplémentaire et le signal pour les tensions d’env. 40 V indiquent uniquement les tensions dangereuses, mais ne servent pas à des fins de contrôle ! | Lorsque l’appareil s’éteint immédiatement peu après le démarrage ou même dès le démarrage, remplacer immédiatement les piles. | Les différents signaux affichés par le testeur de tension (y compris la limite ELV) ne doivent pas être utilisés pour la mesure.
Généralités Les tensions ont la priorité. Si les pointes d'essai ne perçoivent aucune tension (< 9 V), l'appareil se trouve en mode de contrôle de la continuité. Fonction En mode de veille, aucune LED n’est allumée. Le courant In nominal est de 6 mA maximum. Test autonome L’appareil est activé en mode de contrôle de la continuité jusqu’à ce qu’une tension > 9 V soit détectée sur les pointes d’essai. Si l’affichage d’une ou plusieurs fonctions est défaillant, l’appareil ne peut plus être utilisé et doit être contrôlé par un spécialiste. Pour l’essai, rapprochez les pointes d’essai, le faire juste avant et après l’utilisation pour garantir la bonne disponibilité de l’appareil. La LED de continuité doit s’allumer clairement. Si la LED ne s'allume pas ou ne s'allume que faiblement, les piles doivent être remplacées. Si l’appareil ne fonctionne avec de nouvelles piles, des mesures doivent être prises afin d’éviter tout problème lors de l’utilisation. Maintenir les pointes d’essai brièvement l’une contre l’autre pour le redémarrage/le test autonome.Utilisation 24 Testboy
TB 40 Simple Contrôle de tensions continues Lors de la mise en place des pointes d'essai sur une source de tension continue comprise dans la plage de tension nominale, une des LED inférieures (12 V +~-), ainsi que les LED supérieures s'allument en fonction de la tension en présence. Les LED 12 V inférieures indiquent la polarité sur la pointe d'essai L2 ! ( + ou - ) En cas de dépassement de la limite d'env. 40 V, la LED ELV s'allume également et une tonalité clairement audible retentit. Ceci indique que la tension en présence est dangereuse ! La LED ELV ne doit pas être utilisée pour l’essai. Contrôle des tensions alternatives Lors de la mise en place des pointes d'essai sur une source de tension alternative comprise dans la plage de tension nominale, les deux LED inférieures (12 V +~-), ainsi que les LED supérieures s'allument en fonction de la tension en présence. L'allumage simultané des LED inférieures indique une tension alternative (~). En cas de dépassement de la limite d'env. 40 V, la LED ELV s'allume également et une tonalité clairement audible retentit. Ceci indique que la tension en présence est dangereuse ! La LED ELV ne doit pas être utilisée pour l’essai. Contrôle des phases Les vêtements de protection et isolants peuvent nuire au fonctionnement ! Toucher un conducteur avec la pointe d'essai « L2 » du grand instrument.
La perceptibilité de l’affichage peut être altérée pour déterminer les fils de phase, p.ex. en raison d’un dispositif d’isolation visant à éviter tout contact direct, en cas d’utilisation dans des positions défavorables, comme sur des échelles en bois ou des revêtements de sol isolés, du fait que la tension n’est pas mise à la terre ou encore lorsque l’éclairage n’est pas adapté. Par sécurité, vérifier l'absence de tension sur les deux pôles.
Les phases peuvent également être déterminées en contrôlant les conducteurs extérieurs contre le conducteur de protection. Pour le conducteur de phase, la tension présente doit s'afficher
Il est à noter qu’un courant supplémentaire parcourt le conducteur de protection lors de ce contrôle. Celui-ci s'additionne au courant existant et peut éventuellement déclencher le disjoncteur différentiel (FI/RCD) ! Contrôle à une main (prise Schuko) Il est possible de bloquer les deux instruments au moyen des rails se trouvant sur le côté gauche de l’instrument L2 sur la ligne d’essai et sur le côté droit de l’instrument L1. Contrôle de continuité (Placer les pointes d'essai l'une sur l'autre pour démarrer l'appareil.) Placer les pointes d'essai sur la ligne, le fusible, etc. à contrôler. Lorsque la résistance est comprise entre 0 et 650 k, la LED de continuité s'allume et un signal sonore retentit. Nettoyage Si l'appareil est sali lors de son utilisation quotidienne, il peut être nettoyé avec un chiffon humide et un peu de détergent ménager doux. Ne jamais utiliser de produits agressifs ou solvants pour le nettoyage.
Ne jamais laisser pénétrer d'humidité dans le boîtier afin d'éviter toute électrocution. Entretien S'il est utilisé conformément aux instructions de service, l'appareil ne requiert aucun entretien particulier, à l'exception des piles.Utilisation Testboy
TB 40 Simple 25 ENGLISH FRANÇAIS Remplacement des piles Lorsque les pile sont vides, remplacer celles-ci immédiatement afin de garantir le bon fonctionnement de l’appareil. Débrancher les pointes d'essai du circuit à contrôler avant l'ouvrir le compartiment à piles ! Pour remplacer les piles, ouvrir le compartiment à piles du boîtier principal. Pour cela, desserrer les vis en quinconce au moyen d'un tournevis approprié. Veiller à la polarité des piles lors de la mise en place de nouvelles piles. Refermez et revissez le compartiment à piles. Si la température est inférieure à 5 °C, le testeur de tension peut ne pas fonctionner correctement. Garantir une alimentation en courant suffisante en utilisant des piles adéquates, également spécifiées aux températures d'utilisation !
Les piles ne peuvent pas être jetées dans les ordures ménagères. Vous trouverez un centre de collecte proche de chez vous !Caractéristiques techniques 26 Testboy
TB 40 Simple Caractéristiques techniques Affichage 7 LED pour la tension (12, 24, 50, 120, 230, 400, 690 V), la polarité (+~-), la continuité et la phase + ELV Plage de tension nominale 12...690 V CA/CC Plage de fréquence 40/70 Hz Courant nominal In < 6 mA (690 V) Contrôle de phase Pôle > 100 V AC Contrôle de continuité Jusqu’à 650 k Température de service -15 à +55 °C Classe de protection IP 54 Catégorie de surtension CAT II 690V / CAT III 600V / CAT IV 300V Alimentation 2x piles 1,5 V de type AAA MicroÍndice Testboy
