GEBRUIKSAANWIJZING TB 40 simple Testboy

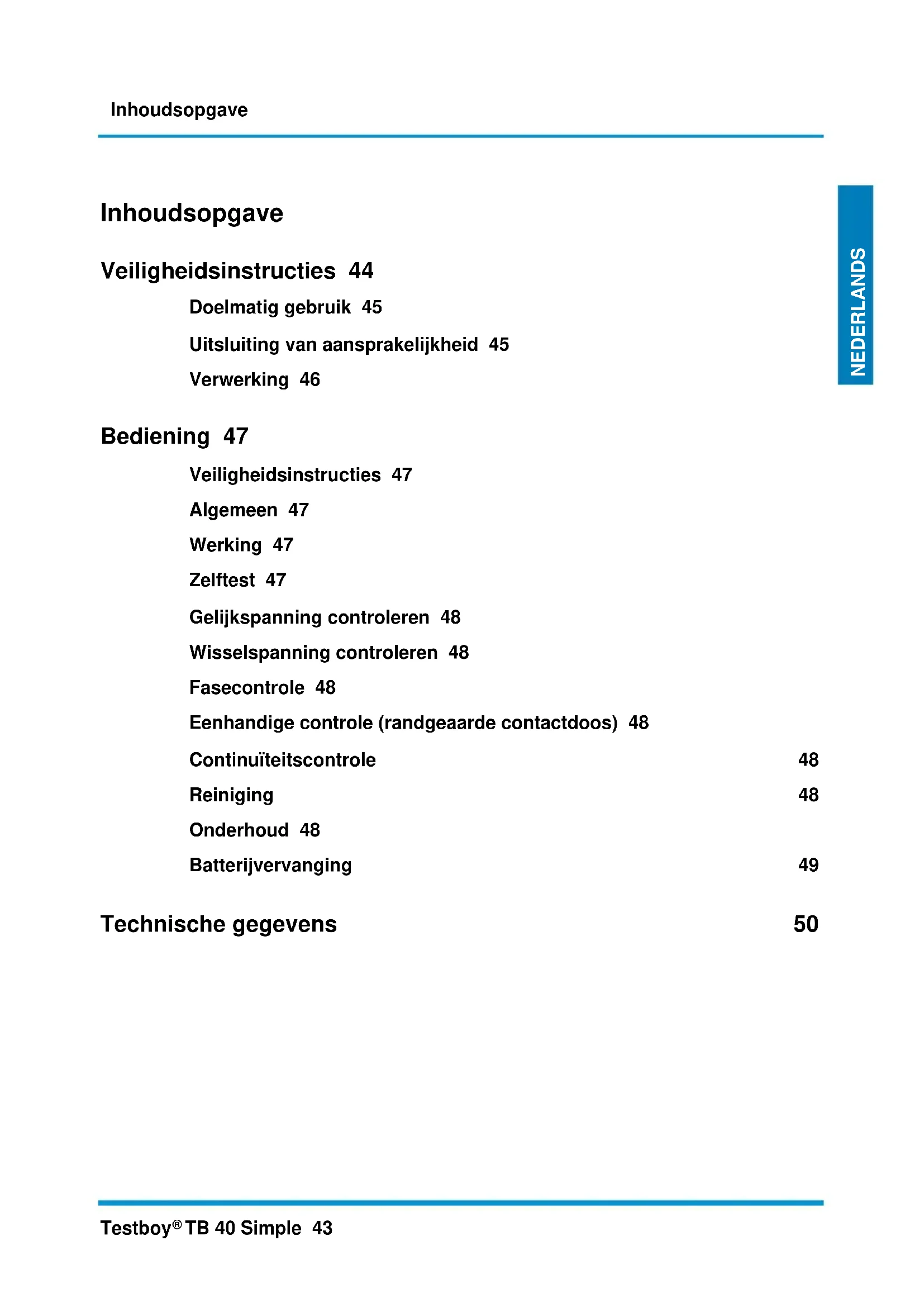

TB 40 Simple 43 ENGLISH NEDERLANDS Inhoudsopgave Veiligheidsinstructies 44 Doelmatig gebruik 45 Uitsluiting van aansprakelijkheid 45 Verwerking 46 Bediening 47 Veiligheidsinstructies 47 Algemeen 47 Werking 47 Zelftest 47 Gelijkspanning controleren 48 Wisselspanning controleren 48 Fasecontrole 48 Eenhandige controle (randgeaarde contactdoos) 48 Continuïteitscontrole 48 Reiniging 48 Onderhoud 48 Batterijvervanging 49 Technische gegevens 50Veiligheidsinstructies 44 Testboy

TB 40 Simple Veiligheidsinstructies

WAARSCHUWING Lees vóór gebruik deze handleiding aandachtig door. Als het instrument niet gebruikt wordt conform de gegevens van de fabrikant, kan de beveiliging van het instrument worden beïnvloed.

WAARSCHUWING Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken. Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u de veiligheidsinstructies, waarschuwingen en het hoofdstuk “Doelmatig gebruik” absoluut in acht nemen.

WAARSCHUWING Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen: | Het instrument mag alleen worden ingezet in lage spanningsbereiken tot maximaal 690 V. | Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden. | Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast. | Bij lage temperaturen onder 5 °C kan de operationaliteit van de spanningzoeker negatief worden beïnvloed. Gelieve te zorgen voor voldoende stroomtoevoer door geschikte batterijen te gebruiken, die ook voor het ingezette temperatuurbereik zijn gespecificeerd! | Stel het instrument niet langere tijd bloot aan hoge temperaturen. | Vermijd stoffige en vochtige omgevingsvoorwaarden. | De spanningzoeker en het toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen! | In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen: 1 Vrijschakelen 2 Beveiligen tegen opnieuw inschakelen 3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld) 4 Aarden en kortsluiten 5 Naburige onder spanning staande delen afdekken

WAARSCHUWING | Een spanningzoeker met relatief lage impedantie zal in vergelijking met de referentiewaarde 100 k niet alle stoorspanningen met een oorspronkelijke waarde boven ELV weergeven. Bij contact met de te controleren installatiedelen kan de spanningzoeker de stoorspanningen door ontlading tijdelijk tot een niveau onder ELV verlagen; na het verwijderen van de spanningzoeker zal de stoorspanning zijn oorspronkelijke waarde echter weer aannemen. | Een spanningzoeker met relatief hoge inwendige impedantie zal in vergelijking met de referentiewaarde 100 k bij voorhanden stoorspanning “Bedrijfsspanning niet voorhanden” niet eenduidig weergeven. | Wanneer de indicatie “Spanning voorhanden” niet verschijnt, dan wordt dringend aanbevolen om vóór het begin van de werkzaamheden de aardingsinrichting in te voegen. | Wanneer de indicatie “Spanning voorhanden” verschijnt bij een deel dat geldt als van de installatie geïsoleerd, dan wordt dringend aanbevolen om met aanvullende maatregelen (bijv.: inzet van een geschikteVeiligheidsinstructies Testboy

TB 40 Simple 45 ENGLISH NEDERLANDS spanningzoeker, visuele controle van het isolatiepunt in het elektrische net enz.) de toestand “Bedrijfsspanning niet voorhanden” van het te controleren installatiedeel aan te tonen en vast te stellen dat de door de spanningzoeker weergegeven spanning een stoorspanning is.

Doelmatig gebruik Alleen voorzien voor de inzet door elektriciens en vakpersoneel. Het instrument is alleen bedoeld voor de in de handleiding beschreven toepassingen, zoals controles van wisselspanning, gelijkspanning en doorgangen, en fasetest. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze verkeerde toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen. Iedereen die dit testinstrument gebruikt moet adequaat opgeleid en vertrouwd zijn met de bijzondere, in een industriële omgeving optredende gevaren bij de spanningscontrole, de noodzakelijke preventieve veiligheidsmaatregelen en de procedure voor de controle van de werking van het instrument zoals voorgeschreven vóór en na elk gebruik.

Om het instrument bij langer niet-gebruik tegen beschadiging te beschermen verwijdert u de batterijen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE- gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2019 Testboy GmbH, Deutschland. Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van | de niet-inachtneming van de handleiding | door Testboy niet geautoriseerde veranderingen aan het product of | door Testboy niet gefabriceerde of niet vrijgegeven onderdelen | invloed van alcohol-, verdovende middelen of medicamenten Juistheid van de bedieningshandleiding Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.Veiligheidsinstructies 46 Testboy

TB 40 Simple Verwerking Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recycleren. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo. Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu´s terug te geven; Een verwerking via het huisvuil is verboden! Batterijen/Accu´s die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil. De benamingen voor de doorslaggevende zware metalen zijn o.a.: Cd = cadmium, Hg = kwikzilver, Pb = lood, Mn = mangaan, Li = lithium. Uw verbruikte batterijen/accu´s kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu´s worden verkocht!

Gangbare dubbele of versterkte isolatie volgens categorie II DIN EN 61140.

Geschikt om te werken onder spanning

Conformiteitsteken, bevestigt de naleving van de geldende EU-richtlijnen. Het apparaat vervult de EMV richtlijn (2014/30/EU), norm standaard EN 61326-1. Het vervult eveneens de laagspanningsrichtlijn (2014/35/EU), norm IEC 61243-3:2014

Kwaliteitscertificaat Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen. Conformiteitsverklaring Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.deBediening Testboy

TB 40 Simple 47 ENGLISH NEDERLANDS Bediening Hartelijk dank, dat u heeft gekozen voor de Testboy

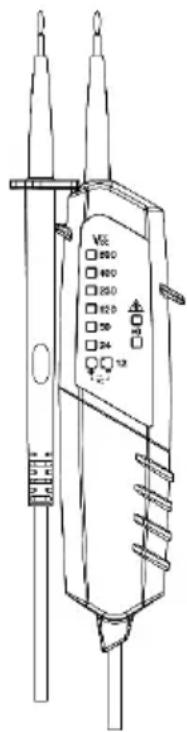

TB 40 Simple, een tweepolige spanningzoeker met LED-indicatie. Er kunnen controles van spanningen (12 V tot 690 V) tegen aarde, en controles van polariteit en doorgangen tot 650 k worden uitgevoerd. Dankzij de rails aan de handvatten L1 en L2 is bij spanningscontroles een bediening met één hand mogelijk. De Testboy

TB 40 Simple is dankzij de hoge beschermklasse (IP54) ook inzetbaar voor ruwe toepassingen. Veiligheidsinstructies U heeft gekozen voor een instrument dat u een hoge mate aan veiligheid biedt. Om een correct gebruik zonder gevaar te garanderen is het absoluut noodzakelijk dat u deze bedieningshandleiding vóór het eerste gebruik volledig doorleest. De volgende voorzorgsmaatregelen moeten worden getroffen: | De werking van de spanningzoeker moet kort vóór de inzet gecontroleerd worden (VDE-voorschrift 0105, deel 1). Vergewis u ervan dat de testleiding en het instrument in foutloze toestand zijn. Controleer het instrument aan een bekende spanningsbron, bijv. een 230 V contactdoos. | Als hierbij de indicatie van een of meerdere functies uitvalt, dan mag het apparaat niet meer worden gebruikt en moet het door vakpersoneel gecontroleerd worden. | Instrument alleen vastpakken aan de handvatten onder de mechanische markering, vermijd aanraking van de teststaven! | Controles op spanningsvrijheid alleen tweepolig uitvoeren! | Het instrument mag niet worden ingezet in een vochtige omgeving! | Niet gebruiken met open batterijvak! De teststaven moeten tijdens een vervanging van de batterijen van de testkring worden geïsoleerd. | Een foutloze indicatie is gegarandeerd in het temperatuurbereik van -15 °C tot +55 °C. | Het instrument altijd droog en schoon houden. De behuizing mag alleen met een vochtige doek worden gereinigd. | Het aanvullend signalerende waarschuwingssymbool en signaal bij spanningen van ca. 40 V dienen alleen als waarschuwing tegen levensgevaarlijke spanningen, niet voor testdoeleinden! | Batterijen meteen vervangen, wanneer kort na het inschakelen het instrument zich meteen weer uitschakelt. | De verschillende signalen van de spanningzoeker (inclusief van de ELV- grenswaarde) mogen niet worden gebruikt voor meetdoeleinden.

Algemeen Spanningen hebben prioriteit. Als er geen spanning aanligt aan de teststaven (< 9 V), dan bevindt het instrument zich in de modus doorgangscontrole. Werking In de standby toestand brandt er geen LED. De nominale stroom In ligt bij maximaal 6 mA. Zelftest Het instrument bevindt zich in de continuïteitscontrole, tot er een spanning > 9 V aanligt aan de teststaven. Als hierbij de indicatie van een of meerdere functies uitvalt, dan mag het instrument niet meer worden gebruikt en moet het door vakpersoneel worden gecontroleerd. Houd voor de test de teststaven tegen elkaar aan, dit moet kort voor en na de toepassing gebeuren, om te verzekeren dat het instrument operationeel is. De doorgangs-LED moet duidelijk branden. Als de LED niet of maar zwak oplicht, dan moeten de batterijen worden vervangen. Als het instrument ook met nieuwe batterijen niet werkt, dan moet het tegen verkeerd gebruik worden beveiligd. Om het instrument opnieuw in te schakelen/voor een nieuwe zelftest houdt u de teststaven kort tegen elkaar aan.Bediening 48 Testboy

TB 40 Simple Gelijkspanning controleren Bij het aanleggen van de teststaven aan een gelijkspanning binnen het nominale spanningsbereik licht een van de onderste (12 V +~-) en de daarboven aangebrachte LEDs op, al naargelang de aanliggende spanning. De onderste 12 V LEDs geven de polariteit aan de teststaaf L2 aan ( + resp. - )! Bij overschrijding van de drempelwaarde van ca. 40 V licht bovendien de ELV-LED op en er is een duidelijke toon te horen. Dit signaleert dat er een levensgevaarlijke spanning aanligt! De ELV-LED mag niet worden gebruikt voor meetdoeleinden. Wisselspanning controleren Bij het aanleggen van de teststaven aan een wisselspanning binnen het nominale spanningsbereik lichten beide onderste (12 V +~-) en de daarboven aangebrachte LEDs op, al naargelang de aanliggende spanning. Het gelijktijdige oplichten van de onderste LEDs wijst op wisselspanning ( ~ ). Bij overschrijding van de drempelwaarde van ca. 40 V licht bovendien de ELV-LED op en er is een duidelijke toon te horen. Dit signaleert dat er een levensgevaarlijke spanning aanligt! De ELV-LED mag niet worden gebruikt voor meetdoeleinden. Fasecontrole Beschermende kleding en isolerende standplaatsen kunnen de werking beïnvloeden! Raak met de teststaaf "L2" van het grote handvat een geleider aan.

Voor de bepaling van de fasegeleider kan de waarneembaarheid van de indicatie worden beïnvloed, bijv. door isolerende inrichtingen ter bescherming tegen direct aanraken, in ongunstige posities, bijvoorbeeld op houten ladders of isolerende vloerbedekkingen, een niet geaarde spanning of ook bij ongunstige lichtverhoudingen. Controleer voor de veiligheid tweepolig op spanningsvrijheid.

U kunt ook de fase vaststellen door de buitengeleider tegen de aardgeleider te controleren. Bij de fasegeleider moet de aanliggende spanning worden weergegeven.

Houd er rekening mee dat bij deze controle een aanvullende stroom via de aardgeleider vloeit. Deze wordt opgeteld bij de reeds aanliggende stroom en zou de veiligheidsschakelaar (FI/RCD) activeren! Eenhandige controle (randgeaarde contactdoos) Door de aan de testleiding aan het linker deel van het L2-handvat en aan het rechter deel van het L1-handvat aangebrachte rail kunnen beide handgrepen worden vastgezet. Continuïteitscontrole (Om in te schakelen teststaven tegen elkaar aan houden) Leg de teststaven aan aan de te controleren leiding, zekering e.d. Bij een weerstand van 0 - 650 k licht de doorgangs-LED op en er weerklinkt een akoestisch signaal. Reiniging Als het instrument door het dagelijks gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.

Ter vermijding van elektrische schokken geen vocht laten binnendringen in het huis. Onderhoud Het instrument vergt bij bedrijf conform de handleiding geen bijzonder onderhoud, met uitzondering van de batterijen.Bediening Testboy

TB 40 Simple 49 ENGLISH NEDERLANDS Batterijvervanging Als de batterijen leeg zijn, vervang deze dan onmiddellijk om de functionaliteit te garanderen. Alvorens het batterijvak te openen de teststaven isoleren van de testkring! Om de batterijen te vervangen moet het batterijvak aan de hoofdbehuizing worden geopend. Draai daarvoor afwisselend de schroeven los met een geschikte schroevendraaier. Let bij het erin zetten van de nieuwe batterijen op de juiste polariteit! Sluit het batterijvak weer en schroef het vast. Bij lage temperaturen onder 5 °C kan de operationaliteit van de spanningzoeker negatief worden beïnvloed. Gelieve te zorgen voor voldoende stroomtoevoer door geschikte batterijen te gebruiken, die ook voor het ingezette temperatuurbereik zijn gespecificeerd!

Batterijen horen niet bij het huisvuil. Ook bij u in de buurt is er een inzamelpunt!Technische gegevens 50 Testboy
