BEDIENUNGSANLEITUNG TB 40 simple Testboy

TB 40 Simple Bedienungsanleitung

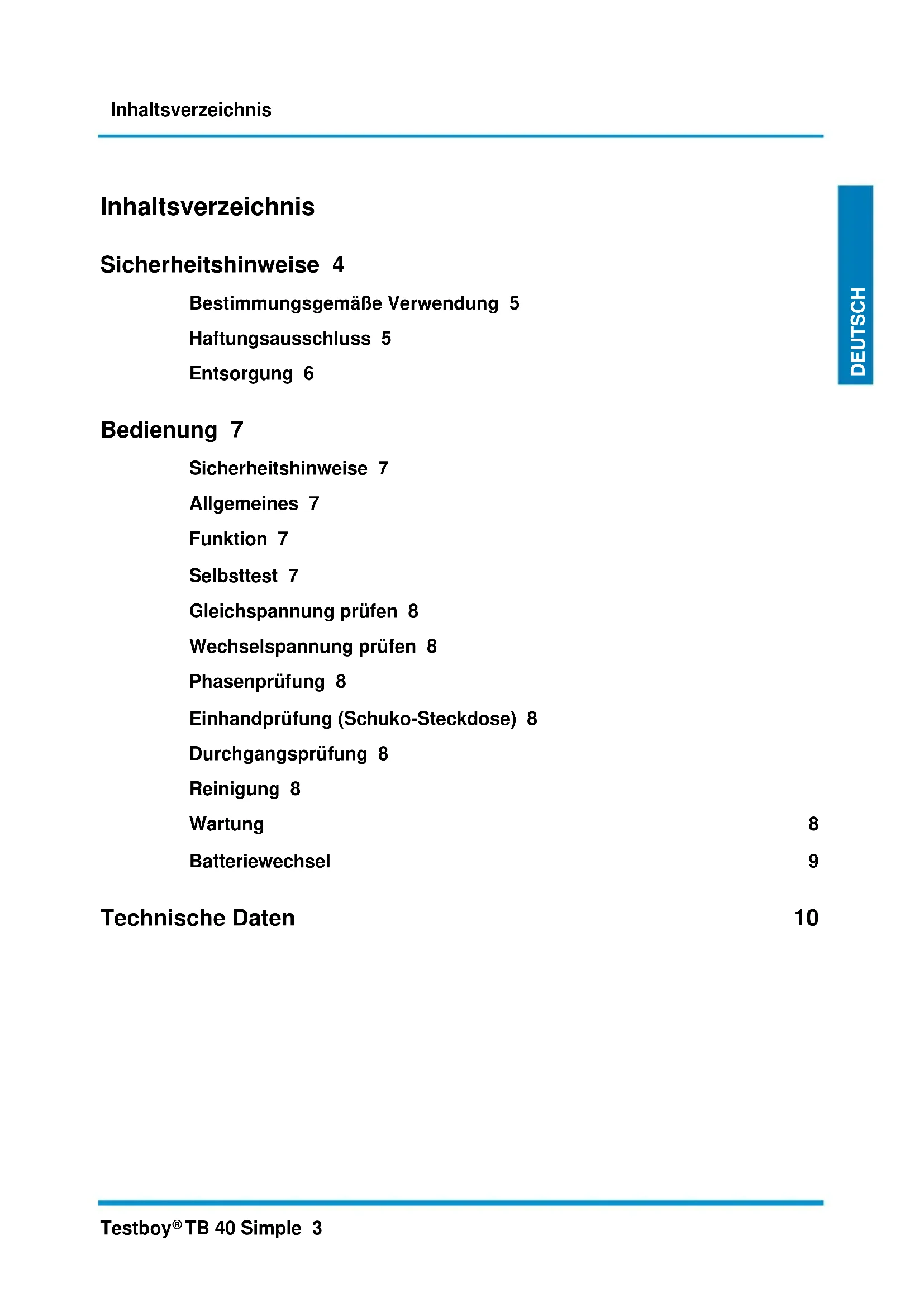

TB 40 Simple 3 ENGLISH DEUTSCH Inhaltsverzeichnis Sicherheitshinweise 4 Bestimmungsgemäße Verwendung 5 Haftungsausschluss 5 Entsorgung 6 Bedienung 7 Sicherheitshinweise 7 Allgemeines 7 Funktion 7 Selbsttest 7 Gleichspannung prüfen 8 Wechselspannung prüfen 8 Phasenprüfung 8 Einhandprüfung (Schuko-Steckdose) 8 Durchgangsprüfung 8 Reinigung 8 Wartung 8 Batteriewechsel 9 Technische Daten 10Sicherheitshinweise 4 Testboy

TB 40 Simple Sicherheitshinweise

WARNUNG Lesen Sie vor Gebrauch diese Anleitung genau durch. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.

WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Das Gerät darf nur in niedrigen Spannungsbereichen bis maximal 690 V genutzt werden. | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden. | Bei niedrigeren Temperaturen unter 5 °C kann die Bereitschaft des Spannungsprüfers beeinträchtigt werden. Bitte sorgen Sie für genügend Stromversorgung, in dem Sie geeignete Batterien verwenden, die auch für den eingesetzten Temperaturbereich spezifiziert sind! | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Der Spannungsprüfer und das Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln: 1 Freischalten 2 Gegen Wiedereinschalten sichern 3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) 4 Erden und kurzschließen 5 Benachbarte unter Spannung stehende Teile abdecken

WARNUNG | Ein Spannungsprüfer mit relativ niedriger Impedanz wird im Vergleich zum Referenzwert 100 k nicht alle Störspannungen mit einem Ursprungswert oberhalb ELV anzeigen. Bei Kontakt mit den zu prüfenden Anlagenteilen kann der Spannungsprüfer die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmen. | Ein Spannungsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100 k bei vorhandener Störspannung „Betriebsspannung nicht vorhanden“ nicht eindeutig anzeigen. | Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor Aufnahme der Arbeiten die Erdungseinrichtung einzulegen. | Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage getrennt gilt, wird dringend empfohlen, mit zusätzlichen Maßnahmen (z.B.: Verwendung eines geeigneten Spannungsprüfers,Sicherheitshinweise Testboy

TB 40 Simple 5 ENGLISH DEUTSCH Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Anlagenteils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Spannung eine Störspannung ist.

Bestimmungsgemäße Verwendung Nur für den Einsatz durch Elektrofachkräfte und fachkundiges Personal vorgesehen. Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen wie Wechselspannungs-, Gleichspannungs- und Durchgangsprüfungen und Phasentest bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Fehlanwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller. Jeder, der dieses Prüfgerät verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsprüfung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Gerätes vor und nach jedem Gebrauch vertraut sein.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeglicher Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE- geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2019 Testboy GmbH, Deutschland. Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.Sicherheitshinweise 6 Testboy

TB 40 Simple Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die "normalen" Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet. Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; Eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind u.a.: Cd = Cadmium, Hg = Quecksilber, Pb = Blei, Mn = Mangan, Li = Lithium. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Durchgängige doppelte oder verstärkte Isolierung nach Kategorie II DIN EN 61140.

Geeignet zum Arbeiten unter Spannung

Konformitäts-Zeichen, bestätigt die Einhaltung der gültigen EU-Richtlinien. Das Gerät erfüllt die EMV Richtlinie (2014/30/EU), Norm Standard EN 61326-1. Es erfüllt ebenfalls die Niederspannungsrichtlinie (2014/35/EU), Norm IEC 61243-3:2014

Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.deBedienung Testboy

TB 40 Simple 7 ENGLISH DEUTSCH Bedienung Vielen Dank, dass Sie sich für den Testboy

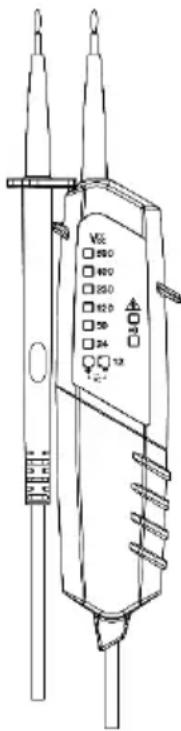

TB 40 Simple, einen zweipoligen Spannungsprüfer mit LED Anzeige, entschieden haben. Es können Spannungen (12 V bis 690 V) gegen Erde, Polaritäts- und Durchgangsprüfungen bis 650 k durchgeführt werden. Dank der Schienen an den Handhaben ist bei Spannungsprüfungen eine Einhandbedienung möglich. Der Testboy

TB 40 Simple ist durch die hohe Schutzart (IP54) auch bei rauem Einsatz verwendbar. Sicherheitshinweise Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicherheit bietet. Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerlässlich, dass Sie diese Bedienungsanleitung vor dem ersten Gebrauch vollständig durchlesen. Es gelten folgende Sicherheitsvorkehrungen: | Der Spannungsprüfer muss kurz vor dem Einsatz auf Funktion übergeprüft werden (VDE-Vorschrift 0105, Teil 1). Vergewissern Sie sich, dass die Prüfleitung und das Gerät in einem einwandfreien Zustand sind. Überprüfen Sie das Gerät an einer bekannten Spannungsquelle, z.B. 230 V-Steckdose. | Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, darf das Gerät nicht mehr verwendet werden und muss von Fachpersonal überprüft werden. | Gerät nur an den Handgriffen unterhalb der mechanischen Markierung anfassen, vermeiden Sie die Berührung der Prüfspitzen! | Prüfungen auf Spannungsfreiheit nur zweipolig durchführen! | Das Gerät darf nicht in feuchter Umgebung betrieben werden! | Nicht mit offenem Batteriefach benutzen! Die Prüfspitzen müssen während eines Batteriewechsels vom Prüfkreis entfernt werden. | Eine einwandfreie Anzeige ist im Temperaturbereich von -15 °C bis +55 °C sichergestellt. | Das Gerät immer trocken und sauber halten. Das Gehäuse darf nur mit einem feuchten Tuch gereinigt werden. | Das zusätzlich anzeigende Warnsymbol und Signal bei Spannungen ca. 40 V dienen nur zur Warnung von lebensgefährlichen Spannungen, nicht zu Prüfzwecken! | Batterien sofort wechseln, wenn kurz nach dem Einschalten oder schon beim Einschalten das Gerät sich sofort wieder abschaltet. | Die verschiedenen anzeigenden Signale des Spannungsprüfers (einschließlich des ELV-Grenzwertes) dürfen nicht für Messzwecke verwendet werden.

Allgemeines Spannungen haben Priorität. Liegt keine Spannung an den Prüfspitzen an ( < 9 V ), befindet sich das Gerät im Modus Durchgangsprüfung. Funktion Im Stand-by Zustand leuchtet keine LED. Der nominale Strom In liegt bei maximal 6 mA. Selbsttest Das Gerät ist in der Durchgangsprüfung bis eine Spannung > 9 V an den Prüfspitzen anliegt. Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, darf das Gerät nicht mehr verwendet werden und muss vom Fachpersonal überprüft werden. Halten Sie zum Test die Prüfspitzen aneinander, dieses sollte kurz vor und nach der Anwendung erfolgen, um die Betriebsbereitschaft des Gerätes sicherzustellen. Die Durchgangs-LED muss deutlich leuchten. Sollte die LED nicht oder nur schwach aufleuchten, müssen die Batterien erneuert werden. Sollte das Gerät auch mit neuen Batterien nicht funktionieren, muss es vor Fehlbenutzung geschützt werden. Zum erneuten Einschalten/Selbsttest halten Sie die Prüfspitzen kurz aneinander.Bedienung 8 Testboy

TB 40 Simple Gleichspannung prüfen Bei Anlegen der Prüfspitzen an eine Gleichspannung innerhalb des Nennspannungsbereiches, leuchtet eine der unteren (12 V +~-) sowie die darüber angeordneten LEDs, entsprechend der anliegenden Spannung auf. Die unteren 12 V LEDs zeigen die Polarität an der Prüfspitze des Hauptteils an! ( + bzw. - ) Bei Überschreitung des Schwellenwertes von ca. 40 V leuchtet zusätzlich die ELV-LED auf und ein deutlicher Ton ist zu hören. Dieses signalisiert das Anliegen lebensbedrohlicher Spannung! Die ELV-LED darf nicht für Messzwecke verwendet werden. Wechselspannung prüfen Bei Anlegen der Prüfspitzen an eine Wechselspannung innerhalb des Nennspannungsbereiches, leuchten beide der unteren (12 V +~-) sowie die darüber angeordneten LEDs, entsprechend der anliegenden Spannung auf. Das gleichzeitige Aufleuchten der unteren LEDs weist auf Wechselspannung hin ( ~ ). Bei Überschreitung des Schwellenwertes von ca. 40 V leuchtet zusätzlich die ELV-LED auf und ein deutlicher Ton ist zu hören. Dieses signalisiert das Anliegen lebensbedrohlicher Spannung! Die ELV-LED darf nicht für Messzwecke verwendet werden. Phasenprüfung Schutzkleidung und isolierende Standorte können die Funktion beeinflussen! Berühren Sie mit der Prüfspitze der großen Handhabe einen Leiter.

Für die Bestimmung der Phasenleiter kann die Wahrnehmbarkeit der Anzeige beeinträchtigt werden, z.B. durch isolierende Vorrichtungen zum Schutz gegen direktes Berühren, in ungünstigen Positionen, zum Beispiel auf Holzleitern oder isolierenden Fußbodenbelägen, einer nicht geerdeten Spannung oder auch bei ungünstigen Lichtverhältnissen. Prüfen Sie zur Sicherheit zweipolig auf Spannungsfreiheit.

Sie können auch die Phase ermitteln, in dem Sie die Außenleiter gegen den Schutzleiter prüfen. Beim Phasenleiter sollte die anliegende Spannung angezeigt werden

Achten Sie darauf, dass bei dieser Prüfung ein zusätzlicher Strom über den Schutzleiter fließt. Dieser addiert sich zu dem schon vorliegenden und könnte den Schutzschalter (FI/RCD) auslösen! Einhandprüfung (Schuko-Steckdose) Durch die an der Prüfleitung am linken Bereich der rechten Handhabe, sowie am rechten Bereich der linken Handhabe befindlichen Schiene ist eine Arretierung der beiden Handhaben möglich. Durchgangsprüfung (Zum Einschalten Prüfspitzen aneinander halten) Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem Widerstand von 0 - 650 k leuchtet die Durchgangs-LED auf und ein akustisches Signal ertönt. Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen. Wartung Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung mit Ausnahme der Batterien.Bedienung Testboy

TB 40 Simple 9 ENGLISH DEUTSCH Batteriewechsel Sollten sich die Batterien entleert haben, wechseln Sie bitte diese umgehend um die Funktionalität zu gewährleisten. Vor dem Öffnen des Batteriefaches die Prüfspitzen vom Prüfkreis trennen! Zum Wechsel der Batterien ist das Batteriefach am Hauptgehäuse zu öffnen. Lösen Sie dazu abwechselnd die Schrauben mittels eines geeigneten Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polarität. Verschließen und verschrauben Sie das Batteriefach wieder. Bei niedrigeren Temperaturen unter 5 °C kann die Bereitschaft des Spannungsprüfers beeinträchtigt werden. Bitte sorgen Sie für genügend Stromversorgung, indem Sie geeignete Batterien verwenden, die auch für den eingesetzten Temperaturbereich spezifiziert sind!

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!Technische Daten 10 Testboy

TB 40 Simple Technische Daten Anzeige 7 LEDs für Spannung (12, 24, 50, 120, 230, 400, 690 V), Polarität ( + ~ - ), Durchgang und Phase + ELV Nennspannungsbereich 12...690 V AC/DC Frequenzbereich 40/70 Hz Nominaler Strom In < 6 mA (690 V) Phasenprüfung Pol > 100 V AC Durchgangsprüfung Bis 650 k Betriebstemperatur -15 bis +55 °C Schutzart IP 54 Überspannungskategorie CAT II 690V / CAT III 600V / CAT IV 300V Spannungsversorgung 2x 1,5 V Typ AAA MicroTable of contents Testboy
