MANUALE UTENTE TB 40 simple Testboy

TB 40 Simple Manuale utente

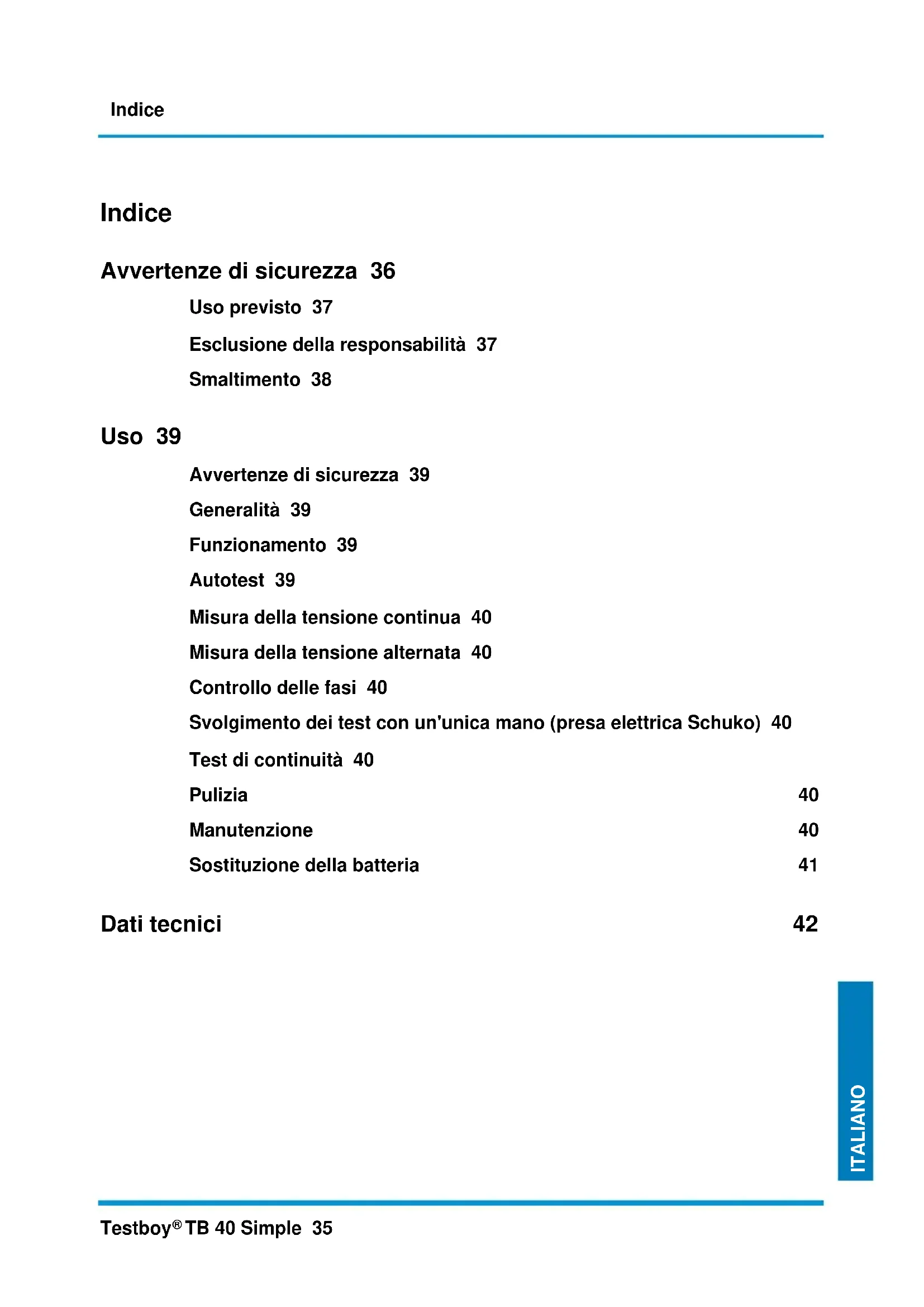

TB 40 Simple 35 ENGLISH ITALIANO Indice Avvertenze di sicurezza 36 Uso previsto 37 Esclusione della responsabilità 37 Smaltimento 38 Uso 39 Avvertenze di sicurezza 39 Generalità 39 Funzionamento 39 Autotest 39 Misura della tensione continua 40 Misura della tensione alternata 40 Controllo delle fasi 40 Svolgimento dei test con un'unica mano (presa elettrica Schuko) 40 Test di continuità 40 Pulizia 40 Manutenzione 40 Sostituzione della batteria 41 Dati tecnici 42Avvertenze di sicurezza 36 Testboy

TB 40 Simple Avvertenze di sicurezza

AVVERTENZA Prima dell'uso leggere attentamente questo manuale di istruzioni. Se lo strumento non viene usato in conformità con le indicazioni del produttore, la protezione offerta dallo strumento può essere compromessa.

AVVERTENZA Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA Le folgorazioni possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo "Uso previsto".

AVVERTENZA Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze: | Lo strumento può essere usato esclusivamente nei campi di bassa tensione fino a max 690 V. | Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici. | In caso di repentini cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente. | In presenza di basse temperature (inferiori a 5 °C), l’operatività del voltmetro può essere limitata. Garantire una sufficiente alimentazione elettrica tramite batteria idonee, specifiche anche per la fascia di temperatura impiegata! | Non esporre lo strumento per lunghi periodi di tempo a temperature elevate. | Evitare l'uso in ambienti polverosi e umidi. | Il voltmetro e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini! | All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.

Si prega di rispettare le cinque regole di sicurezza: 1 Isolare 2 Mettere in sicurezza per prevenire la riaccensione accidentale 3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli) 4 Collegare a terra e cortocircuitare 5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni

AVVERTENZA | Rispetto al valore di riferimento di 100 k, un voltmetro con impedenza relativamente bassa non visualizza tutte le tensioni parassite con un valore originale superiore alla tensione ELV. Durante il contatto con le parti dell’impianto da misurare, il voltmetro può ridurre temporaneamente, tramite scarica, le tensioni parassite sino a un livello al di sotto della tensione ELV; dopo la rimozione del voltmetro la tensione parassita assumerà tuttavia di nuovo il suo valore originale. | Rispetto al valore di riferimento di 100 k, un voltmetro con impedenza interna relativamente alta non visualizza chiaramente lo stato “Tensione d’esercizio non presente” in presenza di una tensione parassita. | Se il messaggio “Tensione presente” non viene visualizzato, prima di iniziare i lavori si consiglia vivamente di inserire il dispositivo di messa a terra. | Se il messaggio “Tensione presente” viene visualizzato con un componente che è evidentemente isolato dall’impianto, si consiglia, tramite misure supplementari (ad es.: uso di un voltmetro idoneo, controllo visivo delAvvertenze di sicurezza Testboy

TB 40 Simple 37 ENGLISH ITALIANO punto di separazione nel circuito elettrico, ecc.), di dimostrare lo stato “Tensione d’esercizio non presente” del componente dell’impianto da misurare e di accertarsi che la tensione indicata dal voltmetro sia una tensione parassita.

Uso previsto Lo strumento è stato concepito per essere utilizzato esclusivamente da parte di elettricisti qualificati e personale specializzato. Lo strumento può essere utilizzato esclusivamente per le applicazioni descritte nel manuale di istruzioni, come ad es. test di tensione alternata, tensione continua, continuità e test delle fasi. Qualsiasi altro uso è considerato non previsto e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi non corretti causano un immediato annullamento della garanzia concessa dal produttore all'utente. Tutte le persone che lavorano con questo strumento devono essere in possesso di una formazione idonea e avere familiarità con i tipici pericoli industriali che possono verificarsi durante la misura della tensione, con le necessarie misure di sicurezza e con le procedure per il controllo del corretto funzionamento dello strumento prima e dopo l’uso.

Se lo strumento non viene utilizzato per un lunghi periodi di tempo, rimuovere le batterie per proteggerlo da eventuali danni.

Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto di ricorso in garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.

Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2019 Testboy GmbH, Germania. Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!

Testboy non risponde dei danni causati | dal mancato rispetto del manuale dell'utente | da modifiche del prodotto non autorizzate da Testboy oppure | dall'uso di ricambi non prodotti né autorizzati da Testboy, | dall'uso di alcol, sostanze stupefacenti o medicinali Esattezza del manuale utente Il presente manuale utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.Avvertenze di sicurezza 38 Testboy

TB 40 Simple Smaltimento Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.

La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale. Smaltimento di batterie usate

Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate; È vietato smaltire le batterie insieme ai rifiuti domestici! Le batterie monouso/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici. I codici che identificano il metallo pesante contenuto nella batteria sono (tra gli altri): Cd = Cadmio, Hg = Mercurio, Pb = Piombo, Mn = Manganese, Li= Litio. Le batterie monouso/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!

Isolamento generale doppio o rinforzato secondo la categoria II della norma EN 61140.

Indicato per lavorare sotto tensione

Marchio di conformità, conferma il rispetto delle direttive UE vigenti. Lo strumento soddisfa i requisiti della direttiva Compatibilità Elettromagnetica (2014/30/UE), norma standard EN 61326-1. Inoltre soddisfa i requisiti della direttiva Bassa Tensione (2014/35/UE), norma IEC 61243-3:2014

Certificato di qualità Tutti i processi che si svolgono all’interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente. Dichiarazione di conformità Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.deUso Testboy

TB 40 Simple 39 ENGLISH ITALIANO Uso Vi ringraziamo per aver scelto di acquistare il nostro strumento Testboy

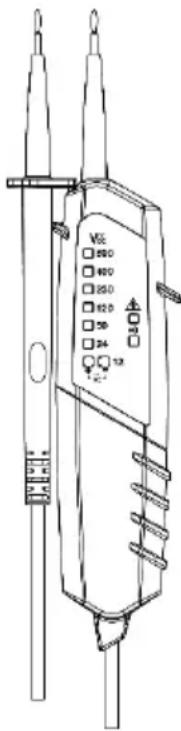

TB 40 Simple, un voltmetro a due poli con indicatori LED. Con l’aiuto di questo strumento è possibile controllare le tensioni (da 12 V a 690 V) con messa a terra, nonché effettuare test di polarità e continuità fino a 650 k. Grazie alle guide lungo i manici L1 ed L2, durante i test di tensione è possibile usare lo strumento con una sola mano. Grazie al suo alto grado di protezione (classe IP54), lo strumento Testboy

TB 40 Simple è utilizzabile anche in ambienti industriali estremi. Avvertenze di sicurezza Avete acquistato uno strumento che vi offre un elevato livello di sicurezza. Per garantire un uso corretto e privo di pericoli dello strumento, è indispensabile leggere completamente il presente manuale dell'utente prima di usarlo. Per lo strumento sono valide le seguenti misure di sicurezza: | Poco prima di utilizzare lo strumento, è necessario verificarne la funzionalità (direttiva VDE 0105, parte 1). Accertarsi che il cavo di misura e lo strumento si trovino in condizioni ineccepibili. Controllare il funzionamento dello strumento collegando i puntali di misura a una fonte di tensione nota, ad es. una presa elettrica da 230 V. | Se durante questa verifica uno o più valori visualizzati non corrispondono, lo strumento non può più essere utilizzato e deve essere controllato da personale qualificato. | Afferrare lo strumento esclusivamente per i manici al di sotto delle sporgenze meccaniche. Evitare di toccare i puntali di misura! | Verificare l'assenza di tensione esclusivamente utilizzando entrambi i poli! | Lo strumento non può essere utilizzato in ambienti umidi! | Non utilizzare lo strumento con il vano delle batterie aperto! Durante la sostituzione delle batterie, i puntali di misura devono essere scollegati dal circuito di prova. | Una visualizzazione corretta è garantita in un range di temperatura compreso tra -15 °C e +55 °C. | Tenere lo strumento sempre asciutto e pulito. Il corpo dell'apparecchio può essere pulito solo con un panno umido. | Il simbolo di pericolo e il segnale che si attivano con tensioni di circa 40 V servono solo per richiamare l'attenzione dell'utente sulla presenza di una tensione mortale, non per il test! | Sostituire immediatamente le batteria se poco dopo l’accensione o già durante l’accensione lo strumento si spegne immediatamente. | I diversi segnali di visualizzazione del voltmetro (incluso il valore limite ELV) non devono essere usati ai fini della misurazione.

Generalità Le tensioni hanno priorità. Quando ai puntali di misura non è applicata alcuna tensione (< 9 V), lo strumento si trova in modalità Test di continuità. Funzionamento In modalità stand-by non si accende nessun LED. La corrente nominale In è al massimo di 6 mA. Autotest Lo strumento rimane in modalità Test di continuità fino a quando ai puntali di misura è presente una tensione > 9 V. Se durante questa verifica uno o più valori visualizzati non corrispondono, lo strumento non può più essere utilizzato e deve essere controllato da personale qualificato. Per il test, tenere i puntali di misura uno accanto all'altro: ciò dovrebbe avvenire poco prima e dopo l'applicazione per garantire l’operatività dall'apparecchio. Il LED di continuità deve lampeggiare in modo evidente. Se il LED non dovesse accendersi o solo debolmente, significa che è necessario sostituire le batterie. Se lo strumento non dovesse funzionare neanche con batterie nuove, deve essere protetto da un uso non corretto. Per riaccendere lo strumento/test automatico avvicinare semplicemente un puntale di misura all'altro.Uso 40 Testboy

TB 40 Simple Misura della tensione continua Applicando i puntali di misura a una tensione continua che rientra nella fascia nominale, si accende uno dei LED inferiori (12 V + ~ –) così come il corrispondente LED superiore (in base alla tensione applicata). I LED 12 V inferiori indicano la polarità presente al puntale di misura L2 ( + o – )! Quando viene superata la soglia di circa 40 V si accende anche il LED ELV e lo strumento produce un segnale acustico. Ciò richiama l'attenzione dell'utente sulla presenza di una tensione mortale! Il LED LEV non deve mai essere usato a scopo di misurazione. Misura della tensione alternata Applicando i puntali di misura a una tensione alternata che rientra nella fascia nominale, si accendono entrambi i LED inferiori (12 V +~-) così come i corrispondenti LED superiori (in base alla tensione applicata). L'accensione contemporanea dei LED inferiori segnala la presenza di una tensione alternata (~). Quando viene superata la soglia di circa 40 V si accende anche il LED ELV e lo strumento produce un segnale acustico. Ciò richiama l'attenzione dell'utente sulla presenza di una tensione mortale! Il LED LEV non deve mai essere usato a scopo di misurazione. Controllo delle fasi L'abbigliamento di protezione e posizioni isolanti possono influenzare il funzionamento! Con l’aiuto del puntale di misura "L2" del manico grande, toccare un conduttore.

Per determinare i conduttori di fase, la visibilità del valore visualizzato può venire limitata ad es. in caso di dispositivi di protezione isolanti contro il contatto diretto, in posizioni sfavorevoli, ad esempio su scale in legno o pavimenti isolanti, di una tensione non collegata a terra oppure anche in condizioni di scarsa luminosità. Per sicurezza, controllare l’assenza di tensione sui due poli.

La fase può anche essere determinata testando i conduttori esterni verso il conduttore di protezione. Nel conduttore di fase dovrebbe essere visualizzata la tensione applicata

Attenzione: durante questo test scorre una corrente supplementare attraverso il conduttore di protezione. Questa si somma a quella già esistente e può causare lo scatto dell’interruttore automatico (FI/RCD)! Svolgimento dei test con un'unica mano (presa elettrica Schuko) La guida presente nella parte sinistra del manico L2 e nella parte destra del manico L1 permette di arrestare i due manici. Test di continuità (per accendere lo strumento, tenere i due puntali di misura uno vicino all'altro) Applicare i puntali di misura al cavo, fusibile, ecc. da controllare. In presenza di una resistenza di 0 - 650 k si accende il LED di continuità e lo strumento produce un segnale acustico. Pulizia Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi.

Evitare infiltrazioni di umidità nello strumento che possono causare folgorazioni. Manutenzione Se utilizzato in conformità al manuale di istruzioni, lo strumento non necessita di una particolare manutenzione, ad eccezione delle batterie.Uso Testboy

TB 40 Simple 41 ENGLISH ITALIANO Sostituzione della batteria Per garantire la funzionalità dello strumento, sostituire immediatamente le batterie quando si scaricano. Prima di aprire il vano delle batterie, isolare i puntali dal circuito di prova! Per sostituire le batterie, aprire il vano batterie situato nel corpo principale dello strumento. A tal fine, svitare alternativamente le viti con l'aiuto di un cacciavite idoneo. Durante l'inserimento delle nuove batterie, rispettare la corretta polarità. Chiudere e riavvitare il vano batterie. In presenza di basse temperature (inferiori a 5 °C), l’operatività del voltmetro può essere limitata. Garantire una sufficiente alimentazione elettrica tramite batteria idonee, specifiche anche per la fascia di temperatura impiegata!

Le batterie non possono essere smaltite insieme ai rifiuti domestici. Un centro di raccolta batterie usate è sicuramente presente anche nelle vostre vicinanze!Dati tecnici 42 Testboy

TB 40 Simple Dati tecnici Indicatori 7 LED per tensione (12, 24, 50, 120, 230, 400, 690 V), polarità ( + ~ - ), continuità e fase + ELV Fascia tensione nominale 12...690 V AC/DC Gamma di frequenza 40/70 Hz Corrente nominale In < 6 mA (690 V) Controllo di fase Pol > 100 V CA Test di continuità fino a 650 k Temperatura d'esercizio -15 / +55 °C Classe di protezione IP 54 Classe di sovratensione CAT II 690V / CAT III 600V / CAT IV 300V Alimentazione 2 batterie micro AAA da 1,5 VInhoudsopgave Testboy
