MANUAL DE USUARIO TB 40 simple Testboy

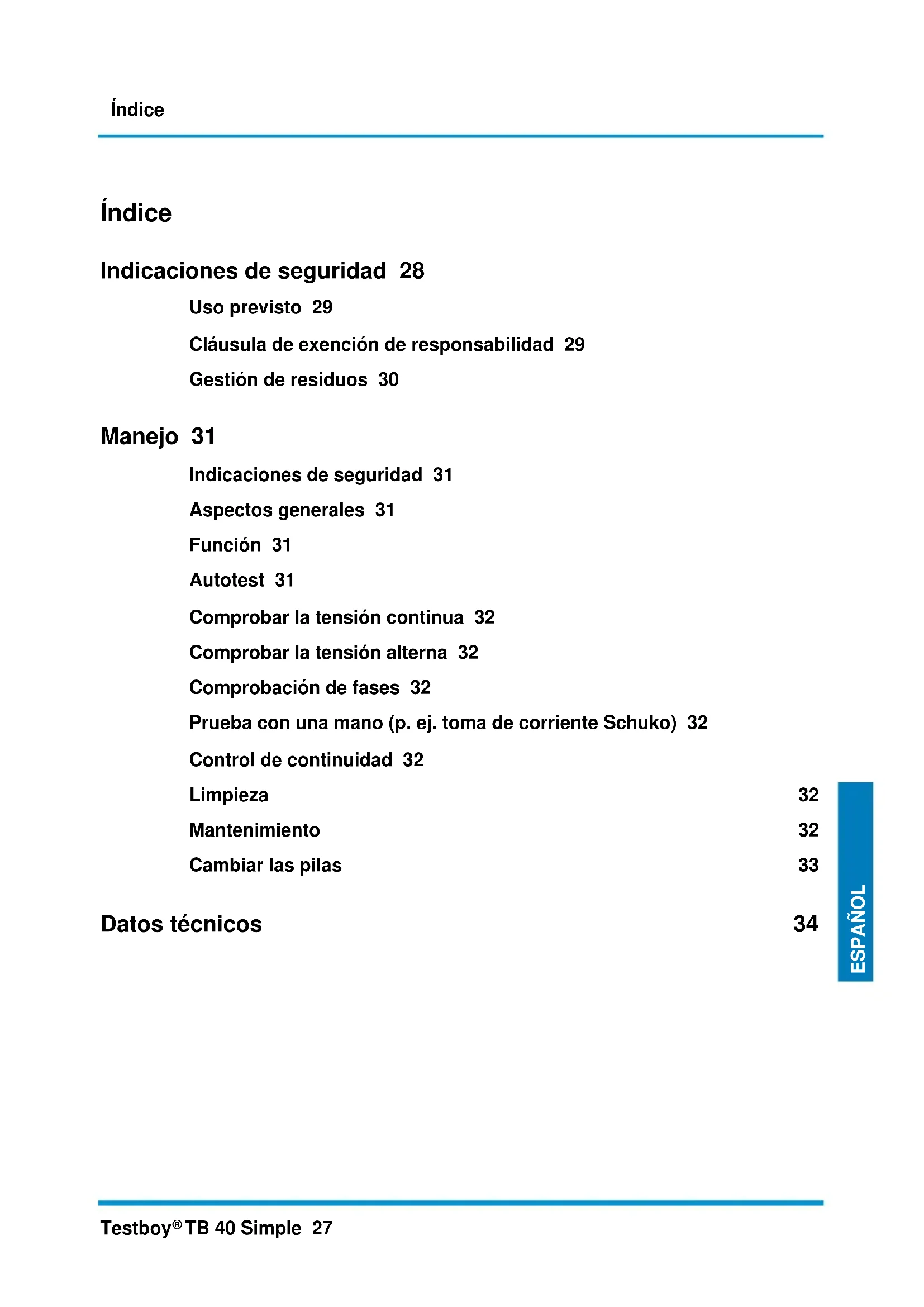

Testboy® TB 40 Simple 27 Manual de instrucciones
Indicaciones de seguridad 28
Uso previsto 29
Cláusula de exención de responsabilidad 29
Gestión de residuos 30
Manejo 31
Indicaciones de seguridad 31
Aspectos generales 31
Función 31
Autotest 31
Comprobar la tensión continua 32
Comprobar la tensión alterna 32
Comprobación de fases 32
Prueba con una mano (p. ej. toma de corriente Schuko) 32
Control de continuidad 32
Limpieza 32
Mantenimiento 32
Cambiar las pilas 33
Datos técnicos 34
Indicaciones de seguridad
ADVERTENCIA
Lea este manual antes de usar. Si no se emplea el instrumento conforme a las indicaciones del fabricante, la protección que el mismo instrumento ofrece podría verse perjudicada.
ADVERTENCIA
Las fuentes de peligro son, por ejemplo, piezas mecánicas que podrían causar lesiones graves a personas. Existe también riesgo para objetos (p. ej. daños en el instrumento).
ADVERTENCIA
Una descarga eléctrica podría causar lesiones mortales o graves a personas, así como ser una amenaza para el funcionamiento de objetos (p. ej. daños en el instrumento).
ADVERTENCIA
Por motivos de seguridad y homologación (CE), no está permitido transformar ni realizar modificaciones por cuenta propia en el instrumento. Con el fin de garantizar un funcionamiento seguro del instrumento, es imprescindible tener en cuenta las indicaciones de seguridad, las notas de advertencia y el capítulo "Uso previsto".
ADVERTENCIA
Antes de usar el instrumento, tenga en cuenta las siguientes indicaciones:
El aparato solamente se puede utilizar con rangos de tensión bajos de hasta 690 V máximo.
Evite el uso del instrumento en las inmediaciones de soldadoras eléctricas, calentadores por inducción y otros campos electromagnéticos.
Cuando haya cambios de temperatura bruscos, debe aclimatarse el instrumento antes de su uso durante unos 30 minutos a la nueva temperatura ambiente.
A temperaturas bajas por debajo de 5 °C, la disponibilidad del comprobador de tensión puede verse afectada. Garantice el suministro de corriente suficiente empleando pilas adecuadas y japtas para los márgenes de temperatura empleados!
No exponga el instrumento durante mucho tiempo a altas temperaturas.
Evite un entorno con polvo y humedad.
¡El comprobador de tensión y los accesorios no son un juguete y no deben dejarse al alcance de los niños!
En instalaciones industriales deberán tenerse en cuenta las normas de prevención de accidentes de la mutua profesional competente en prevención de accidentes laborales para instalaciones eléctricas y equipos.
Tenga en cuenta las cinco reglas de oro en electricidad:
1 Desconexión, corte efectivo.
2 Prevenir cualquier posible realimentación. Bloqueo y señalización.
3 Verificar ausencia de tensión (debe determinarse en dos polos).
4 Puesta a tierra y cortocircuito.
5 Señalización de la zona de trabajo.
ADVERTENCIA
Un comprobador de tensión con una impedancia relativamente más baja, no mostrará, en comparación con el valor de referencia 100 kΩ, todas las tensiones interferentes con un valor original por encima del voltaje ELV. Al entrar en contacto con las piezas del equipo que deben comprobarse, el comprobador de tensión puede reducir las tensiones interferentes descargando temporalmente hasta un nivel por debajo del voltaje ELV. Después de retirar el comprobador de tensión, la tensión interferente retomará sin embargo a su valor original.
Un comprobador de tensión con una impedancia interna relativamente más alta no mostrará claramente, en comparación con el valor de referencia 100 kΩ, la indicación cuando haya una tensión interferente "No existe tensión de servicio".
Cuando no aparece la indicación "Existe tensión", se recomienda encarecidamente colocar el dispositivo de puesta a tierra antes de comenzar los trabajos.
Cuando aparece la indicación "Existe tensión" en una pieza que está separada de la instalación, se recomienda encarecidamente comprobar con medidas adicionales (p. ej. empleando un comprobador de tensión adecuado, inspección visual del punto de separación en la red eléctrica, etc.) el estado "No existe tensión de servicio" de la pieza de la instalación que debe comprobarse y determinar que la tensión mostrada por el comprobador de tensión es una tensión interferente.
Uso previsto
Uso previsto para ser usado únicamente por técnicos electricistas y personal técnico.
El instrumento se ha previsto únicamente para las aplicaciones descritas en el manual de instrucciones, como las comprobacion es de tensión alterna, tensión continua y tensión de continuidad y prueba de fases. Está prohibido cualquier otro uso. Este podría causar accidentes o destruir el instrumento. Estos usos erróneos resultarán en la anulación inmediata de cualquier derecho por garantía del operario frente al fabricante.
Cualquier persona que deba emplear este comprobador, deberá recibir la formación correspondiente y estar familiarizada con los riesgos especiales que aparecen en entornos industriales durante la comprobación de tensión, las medidas de seguridad necesarias y el procedimiento para comprobar el correcto funcionamiento del instrumento antes y después de cada uso.
Para proteger el instrumento frente a daños, extraiga las pilas cuando el instrumento no se vaya a utilizar durante un periodo de tiempo prolongado.
En caso de producirse daños en la integridad física de las personas o daños materiales ocasionados por la manipulación inadecuada o por el incumplimiento de las indicaciones de seguridad, no asumimos ninguna responsabilidad. En estos casos queda anulado cualquier derecho por garantía. Un símbolo de exclamación dentro de un triángulo hace referencia a las indicaciones de seguridad en el manual de instrucciones. Antes de la puesta en marcha, lea el manual al completo. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas.
Reservado el derecho a modificar las especificaciones sin previo aviso © 2019 Testboy GmbH, Alemania.
Cláusula de exención de responsabilidad
¡Los derechos por garantía quedan anulados cuando los daños han sido producidos por incumplimiento del manual!
¡No asumimos ninguna responsabilidad por los daños derivados resultantes!
Testboy no asume responsabilidad alguna por los daños que resulten de:
El incumplimiento del manual.
Las modificaciones en el producto no autorizadaspor Testboy.
Las piezas de repuesto no fabricadas o no autorizadas por Testboy.
el trabajo bajo los efectos del alcohol, drogas o medicamentos.
Exactitud del manual de instrucciones
Este manual de instrucciones ha sido redactado con gran esmero. No asumimos garantía alguna por la exactitud y la integridad de los datos, las imágenes ni los dibujos. Reservado el derecho a realizar modificaciones, corregir erratas y errores.
Gestión de residuos
Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad –una vez finalizada su vida útil– de devolver el instrumento a los puntos de recogida selectiva adecuados para chatarra eléctrica.
La Directiva RAEE regula la recogida y el reciclaje de aparatos eléctricos y electrónicos. Los fabricantes de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos, por tanto, en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.
Eliminación de pilas usadas
Como consumidor final tiene la responsabilidad legal (Real Decreto sobre pilas y acumuladores y la gestión ambiental de sus residuos) de retornar todas las pilas y baterías usadas.
¡Está prohibido desecharlas en la basura doméstica!
Las pilas/baterías con sustancias nocivas están marcadas con los símbolos indicados en el margen. Estos señalan la prohibición de desecharlas en la basura doméstica.
Los símbolos de los metales pesados determinantes son:
Cd = cadmio, Hg = mercurio, Pb = plomo, Mn = manganeso, Li = litio.
Podrá entregar las pilas/baterías usadas en los puntos de recogida selectiva de su municipio o en cualquier comercio que venda pilas/baterías. ¡Todo ello sin ningún coste adicional para usted!
Aislamiento continuo doble o reforzado según categoría II DIN EN 61140.
Apto para trabajar con tensión
Señal de conformidad, confirma el cumplimiento de las directivas UE vigentes. El instrumento cumple la Directiva CEM (2014/30/UE), estándar de norma EN 61326-1. Cumple también la Directiva de baja tensión (2014/35/UE), norma IEC 61243-3:2014
Certificado de calidad
Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. La empresa Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección, medición y ensayo.
Declaración de conformidad
El producto cumple las directivas más recientes. Encontrará más información en www.testboy.de
Manejo

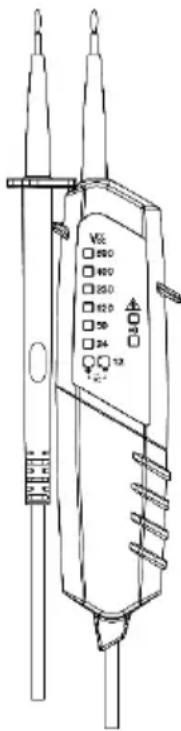

Muchas gracias por haber adquirido el Testboy® TB 40 Simple, un comprobador de tensión de dos polos con indicador LED.
Se pueden realizar pruebas de tensión continua (12 V hasta 690 V) para comprobaciones de puesta a tierra, polaridad y controles de continuidad hasta 650 kΩ.
Gracias al estriado que tienen las asas L1 y L2, es posible manejar el instrumento con una sola mano durante las comprobaciones de tensión.
Gracias a su alto grado de protección (IP54) el Testboy® TB 40 Simple puede emplearse incluso en operaciones bruscas.
Indicaciones de seguridad
Ha elegido un instrumento que le ofrece un alto grado de seguridad. Para garantizar un uso correcto y sin riesgos, es imprescindible que lea al completo este manual de instrucciones antes del primer uso.
Se aplican las siguientes medidas de precaución:
Debe comprobarse el funcionamiento del detector de tensión justo antes de su uso (disposición VDE 0105, apartado 1). Asegúrese de que el conducto de comprobación y el instrumento se encuentran en perfecto estado. Pruebe el instrumento en una fuente de tensión conocida, p. ej. una toma de 230 V.
Si durante esta prueba falla el indicador de una o de varias funciones, debe dejar de usarse el instrumento que tendrá que ser revisado por personal técnico.
Sujetar el instrumento únicamente por los mangos, por debajo de las marcas mecánicas, jevite tocar las puntas de prueba!
Los controles para la ausencia de tensión ¡núnicamente deberán ser realizados con los dos polos!
¡No debe operarse el instrumento en un entorno húmedo!
¡No utilizar con el compartimento para pilas abierto! Las puntas de prueba deben alejarse del circuito de prueba al cambiar las pilas.
Una indicación correcta estará asegurada dentro de un rango de temperaturas de -15 °C a +55 °C.
Mantener el instrumento siempre seco y limpio. La carcasa solo puede limpiarse con un paño húmedo.
El símbolo de aviso adicional y la señal a tensiones aprox. 40 V sirven solo como advertencia de tensiones que supongan un peligro de muerte, y ¡no tienen fines de medición!
Cambiar inmediatamente las pilas cuando, poco después de la conexión o durante la misma, el instrumento se vuelve a apagar inmediatamente.
Las diferentes señales indicadas del comprobador de tensión (incluido el valor límite ELV) no se deben emplear con fines de medición.
Las tensiones tienen prioridad. Si las puntas de prueba no están sometidas a tensión (< 9 V), el instrumento estará en el modo de control de continuidad.
Función
En el modo de espera, el led no se ilumina.
La corriente nominal de entrada es de máximo 6 mA.
Autotest
El instrumento se encuentra en la prueba de continuidad hasta que se aplica una tensión > 9 V a las puntas de prueba. Si durante esta prueba falla el indicador de una o varias funciones, debe dejar de usarse el instrumento que tendrá que ser revisado por personal técnico.
Para comprobar las puntas de prueba júntelas. Esta acción deberá realizarse poco antes y poco después del uso a fin de garantizar la operatividad del instrumento. El LED de continuidad debe estar encendido.
Si el LED no se ilumina, o lo hace solo débilmente, deberán reemplazarse las pilas.
Si el instrumento tampoco funciona con pilas nuevas, se debe proteger para evitar un uso erróneo.
Para volver a conectarlo/realizar otra autocomprobación, junte brevemente las puntas de prueba.
Comprobar la tensión continua
Al poner en contacto las puntas de prueba con una tensión continua dentro del rango de tensión nominal, se ilumina uno de los LED inferiores (12 V + \~-), así como los LED colocados encima del mismo según la tensión existente. ¡Los LED 12 V inferiores muestran la polaridad en la punta de prueba L2! (+ o -)
Si se supera el valor umbral de unos 40 V, se ilumina adicionalmente el LED de voltaje ELV y suena una señal acústica.
¡Esto indica la existencia de una tensión con peligro mortal!
El LED de ELV no se debe usar con fines de medición.
Comprobar la tensión alterna
Al colocar las puntas de prueba a una tensión alterna dentro del rango de tensión nominal, se iluminan los dos LED inferiores (12 V +\~), así como los colocados encima de los mismos, según la tensión existente. La iluminación de los LED inferiores indica que hay tensión alterna (\~).
Si se supera el valor umbral de unos 40 V, se ilumina adicionalmente el LED de voltaje ELV y suena una señal acústica.
¡Esto indica la existencia de una tensión con peligro mortal!
El LED de ELV no se debe usar con fines de medición.
Comprobación de fases
¡La ropa protectora y los lugares aislantes pueden influir en el funcionamiento!
Toque un conductor con la punta de prueba "L2" del asa grande.
Para determinar el conductor de fase la perceptibilidad de la indicación puede estar mermada, p. ej. por dispositivos aislantes que protegen frente a un contacto directo; en posiciones desfavorables, p. ej. sobre escaleras de mano de madera o revestimientos de suelo aislantes, en una corriente sin puesta a tierra o incluso bajo condiciones de luz desfavorables.
Para estar seguro, compruebe que no hay tensión en ninguno de los dos polos.
Puede calcular también la fase comprobando los conductores externos frente a la puesta a tierra. En el conductor de fase deberá aparecer la tensión existente.
Preste atención a que durante esta comprobación fluye corriente adicional a través de la puesta a tierra. Esta se suma a la ya existente y ¡podría activar el interruptor diferencial (FI/RCD)!
Prueba con una mano (p. ej. toma de corriente Schuko)
Mediante el distanciador situado en el lado izquierdo del asa L2 y el lado derecho del asa L1 es posible bloquear las dos piezas de mano.
Control de continuidad
(Para conectar, mantener juntas las puntas de prueba)
Coloque las puntas de prueba en el conducto que va a comprobarse, fusible o similar. Con una resistencia de 0 - 650 kΩ el LED de continuidad se ilumina y suena una señal acústica.
Limpieza
Si el instrumento se ha ensuciado debido al uso diario, se puede limpiar con un paño húmedo y un detergente doméstico suave. No utilizar jamás productos de limpieza corrosivos o disolventes para limpiar.
Para evitar descargas eléctricas no debe penetrar humedad en la carcasa.
Mantenimiento
El instrumento no requiere ningún mantenimiento durante el servicio de acuerdo con el manual de instrucciones, a excepción de las pilas.
Cambiar las pilas
Si las pilas se han agotado, cámbielas inmediatamente para garantizar el funcionamiento.
¡Antes de abrir el compartimento para pilas, separar las puntas de prueba del circuito de prueba!
Para cambiar las pilas debe abrirse el compartimento para pilas en la carcasa principal. Para ello, afloje los tornillos alternativamente mediante un destornillador. Al colocar las pilas nuevas, preste atención a que los polos están correctamente posicionados.
Vuelva a cerrar y atornillar el compartimento para pilas.
A temperaturas bajas por debajo de 5 °C, la disponibilidad del comprobador de tensión puede verse afectada. Garantice un suministro de corriente suficiente empleando pilas adecuadas y japtas para los márgenes de temperatura empleados!
Las pilas no deben desecharse en la basura doméstica. ¡Acuda al punto de recogida selectiva más cercano a usted!
Datos técnicos
| Indicación | 7 LED para tensión (12, 24, 50, 120, 230, 400 y 690 V), polaridad (+~ - ), continuidad y fase + ELV |
| Rango de tensión nominal | 12...690 V CA/CC |
| Gama de frecuencia | 40/70 Hz |
| Corriente nominal In | < 6 mA (690 V) |
| Comprobación de fases Pol | > 100 V CA |
| Control de continuidad | Hasta 650 kΩ |
| Temperatura de servicio | -15 hasta +55 °C |
| Grado de protección | IP 54 |
| Categoría de sobretensión | CAT II 690V / CAT III 600V / CAT IV 300V |
| Suministro de tensión | 2x 1,5 V Tipo AAA Micro |
