MODE D'EMPLOI LIFE P15025 (MD 20410) MEDION

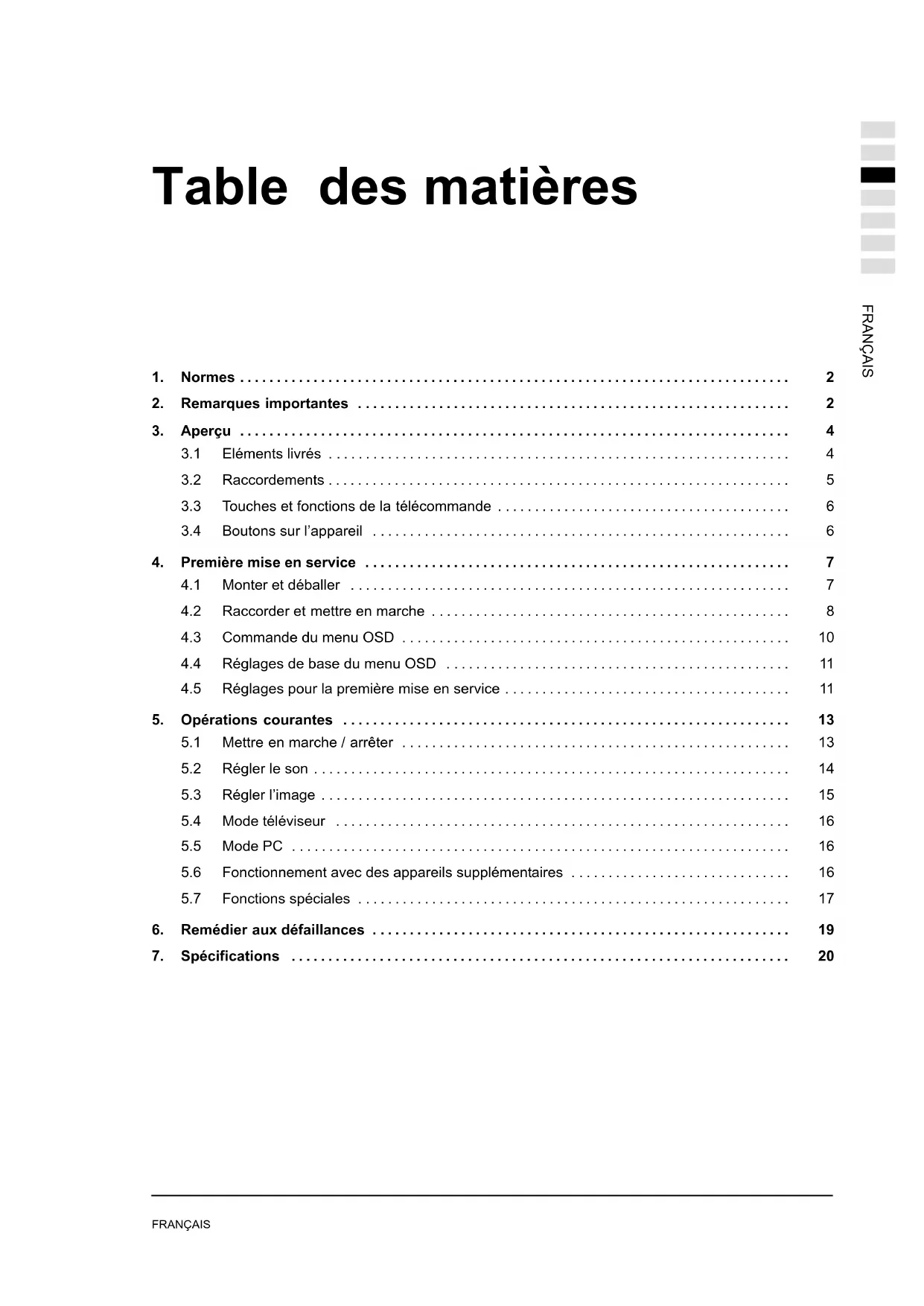

Display H x W x D: 535 mm x 870 mm x 140 mm Weight: 17 kgTable des matières FRANÇAIS 1. Normes 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2. Remarques importantes 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3. Aperçu 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.1 Eléments livrés 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2 Raccordements 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.3 Touches et fonctions de la télécommande 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.4 Boutons sur l'appareil 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4. Première mise en service 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.1 Monter et déballer 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2 Raccorder et mettre en marche 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.3 Commande du menu OSD 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.4 Réglages de base du menu OSD 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5 Réglages pour la première mise en service 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5. Opérations courantes 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.1 Mettre en marche / arrêter 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.2 Régler le son 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.3 Régler l'image 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.4 Mode téléviseur 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.5 Mode PC 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.6 Fonctionnement avec des appareils supplémentaires 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.7 Fonctions spéciales 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6. Remédier aux défaillances 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7. Spécifications 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FRANÇAIS2 FRANÇAIS
Cet écran est un dispositif de technique d'information, il est conforme aux directives et aux normes de l'Union européenneĂ: 89/336/CEE du 3 mai 1989 et modifications suivantes (Directive 92/31/CEE d'avril 1992 et Directive 93/68/CEE du 22 juillet 1993) 73/23/CEE du 19 février 1973 et modifications suivantes (Directive 93/68/CEE du 22 juillet 1993) EN55013, EN55020, EN61000-3-2/-3 (compatibilité électromagnétique) EN60065 (Exigences de sécurité). La conformité avec les exigences est certifiée par le marquage apposé sur le produit. Le fabricant ne saurait être tenu responsable de problèmes résultant d'une utilisation non-conforme aux conditions d'exploitation décrites dans ce mode d'emploi. Dans un tel cas, la responsabilité du fabricant et le droit à la garantie sont nuls.
2. Remarques importantes
Lisez et suivez les instructions afin de vous servir de l'appareil conformément à l'usage prévu et de ne pas mettre votre santé en danger. Des erreurs de montage et de raccordement peuvent endommager l'appareil lui-même et/ou les appareils auxquels il est relié. Respectez les avertissements figurant sur l'appareil et dans le mode d'emploi. Ne laissez jamais les enfants se servir d'appareils électriques sans surveillance. GENERALITES L'écran que vous avez acheté répond aux plus hautes exigences de qualité dans ce domaine et nous avons vérifié que les pixels ne présentaient pas de défauts. Bien que nous ayons apporté le plus grand soin à sa production, nous ne pouvons exclure à 100% que quelques uns de ces pixels présentent un défaut. Il peut arriver pour différentes raisons que votre écran émette un bourdonnement. En général, ce bourdonnement provient de l'alimentation secteur et est produit par la connexion de différents conducteurs de protection. Vous pouvez y remédier en branchant un filtre à courant de gaine entre la ligne d'arrivée de l'antenne et l'entrée de l'antenne sur l'écran. Vous trouverez des filtres à courant de gaine dans le commerce spécialisé sous la forme de petites fiches intermédiaire. Pour des raisons techniques, il peut aussi se produire des bruits à l'intérieur de l'appareil. Ces bruits ne devraient cependant pas dépasser les valeurs indiquées dans la spécification de l'appareil. Si votre écran est connecté à une antenne extérieure, celle-ci doit être mise à terre afin d'être à l'abri des décharges électriques et des charges statiques. La mise à terre doit respecter les normes en vigueur. CONDITIONS AMBIANTES N'utilisez jamais cet écran dans des conditions ambiantes différant des spécifications indiquées dans ce mode d'emploi.. Des conditions différentes pourraient provoquer une décharge électrique, causer un incendie ou une panne de l'appareil. Mettez l'écran à l'abri de l'humidité ; à savoir, en particulier, une forte humidité constante de l'air, la proximité de l'eau, des gouttes d'eau et des projections d'eau ainsi que la pluie. Ne posez pas de récipients remplis d'eau, des vases par exemple, sur l'appareil. Au moment de raccorder une antenne extérieure, veillez à ce que l'eau ne puisse pas pénétrer au niveau de l'arrivée du câble. Il existe un risque de décharge électrique et de dommages irréparables sur l'appareil. Protégez l'appareil de la chaleur et de l'exposition directe au soleil. Evitez la proximité du feu, des chauffages et des fourneaux. Evitez le surchauffement. Ne recouvrez pas la grille d'aération. Maintenez un espace suffisant au-dessus et en dessous de la grille d'aération, de même que sur les côtés par rapport aux meubles et vers le plafond. Ne suspendez pas de rideaux à proximité de l'appareil. Il y a un risque d'incendie par surchauffement.
RACCORDEMENT AU SECTEUR ET COMMANDE
Afin de couper en toute sécurité l'écran de la tension du secteur, éteignez tout d'abord l'interrupteur d'alimentation de l'appareil et retirer le câble d'alimentation de la prise au dos de l'appareil. Branchez l'écran uniquement à une prise de courant avec contacts de mise à terre installée en bonne et due forme et dont la tension de secteur correspond aux spécifications de l'appareil. Veillez à ce que la fiche de contact et la prise de courant soient accessibles en tout temps. Des conditions différentes pourraient provoquer une décharge électrique, causer un incendie ou une panne de l'appareil. Placez le câble d'alimentation de telle sorte que personne ne puisse s'y prendre les pieds. Une chute de l'écran risque de blesser les personnes se trouvant à proximité et de causer des dommages irréparables à l'appareil.3 FRANÇAIS Utilisez uniquement le câble d'alimentation livré avec l'appareil. Evitez de l'endommager et ne le modifiez en aucune façon. N'utilisez jamais de câble d'alimentation endommagé. Si le câble d'alimentation ou la fiche sont endommagés, l'écran ne doit plus être utilisé. Il y a risque de décharge électrique, d'incendie et de panne de l'appareil. Ne touchez en aucun cas le commutateur principal ni le câble d'alimentation quand vous avez les mains mouillées. Il y a risque de décharge électrique. Ne retirez jamais la fiche de contact en tirant le câble de secteur de la prise de courant. Evitez de poser le câble de secteur à proximité d'objets très chauds. Il y a risque d'incendie ou de décharge électrique. En cas d'absence prolongée ou d'orage, retirez la fiche de contact de la prise de courant et la fiche de contact de l'antenne de la maison de la douille de l'antenne pour des raisons de sécurité. Précaution permettant d'éviter un incendie éventuel, ou le cas échéant, des dégâts à l'appareil et éviter le risque de décharge électrique. Eteignez toujours l'écran et la source de signal avant de raccorder deux appareils. Il y a risque de décharge électrique. PANNES En cas de dommages causés à l'écran, le cas échéant au câble d'alimentation, retirez immédiatement la fiche de contact de la prise de courant. Retirez immédiatement la fiche du contact dès que de la fumée, une odeur désagréable ou des bruits inhabituels sont émis par l'appareil. Faites de même au cas où aucune image n'apparaît plus à l'écran après que vous avez allumé l'appareil ou pendant qu'il est en marche. N'essayez jamais de continuer à faire fonctionner l'écran dans cet état. N'essayez en aucun cas d'ouvrir vous-même l'appareil ou/ni de le réparer. Vous ne pouvez ni réparer ni échanger aucune des pièces contenues dans l'écran. Appelez notre service après-vente ou un autre atelier spécialisé dans ce domaine.
NETTOYAGE ET ENTRETIEN
Avant d'installer, de nettoyer et d'entretenir l'appareil, il faut l'éteindre et retirer la fiche de contact de la prise de courant. Attendez quelques minutes que les condensateurs de l'appareil soient complètement déchargés. Pour le nettoyage servez-vous d'un chiffon doux, légèrement humide. Il faudrait éviter les produits et solutions de nettoyage chimiques, car ils risquent d'endommager les surfaces. Si des corps étrangers, tels que de l'eau, des liquides divers, des pièces de métal, etc. pénètrent dans l'appareil, retirez immédiatement la fiche de contact. N'essayez jamais d'introduire quelque objet que ce soit dans l'écran ni d'y mettre les mains. Il y a risque de choc électrique ou d'accident. PILES Les piles constituent un danger mortel si elles sont avalées. Gardez-les donc hors de portée des enfants. Si une pile a été avalée, consultez immédiatement un médecin. Retirez toujours immédiatement les piles usées se trouvant dans la télécommande, elles risquent de couler et de causer des dégâts. Les piles fournies avec l'appareil ne sont pas rechargeables et ne peuvent être réactivées d'aucune façon que ce soit, elles ne doivent être ni démontées, ni mises au feu, ni court-circuitées. Les piles usées ne peuvent pas être jetées avec les ordures ménagères. Veuillez les apporter dans les sites de collecte prévu à cet effet. REMARQUES IMPORTANTES Quand l'appareil est en mode d'attente, il reste connecté au secteur. Afin de le déconnecter complètement, mettez l'interrupteur d'alimentation en position «O», le cas échéant, retirez la fiche de secteur de la prise de courant. Pour des raisons d'ergonomie, il est recommandé d'éviter l'utilisation de caractères ou de symboles rouges et bleus sur un fond de couleur foncée. En raison du faible contraste, une telle représentation est difficile à lire et fatigue rapidement les yeux. Dans la mesure du possible, utilisez de forts contrastes, par exemple des caractères noirs sur fond blanc. Pour ne pas avoir mal aux yeux, la distance optimale entre les yeux et l'écran représente cinq à six fois la diagonale de l'écran. La pièce dans laquelle l'écran se trouve devrait être assez éclairée pour qu'il soit possible d'y lire. S'il fait trop clair, les contrastes se perdent. S'il y a trop peu de lumière, vos yeux se fatiguent en passant du clair au foncé de l'écran. Les emballages et éléments d'emballage dont vous n'avez plus besoin sont recyclables et devraient toujours être mis au rebut de manière à permettre leur recyclage. FRANÇAIS4 FRANÇAIS
L'écran TFT peut être raccordé à un ordinateur, un lecteur DVD, un magnétoscope, un caméscope, etc. Qu'il s'agisse d'images de télévision, de vidéo ou d'ordinateur, les images apparaissant sur cet écran à la surface parfaitement plane sont toutes d'une netteté parfaite et exemptes de distorsions. Les images se caractérisent par une clarté excellente et une brillance inégalée. Parmi les autres caractéristiques, il faut citer d'abord la grande diagonale de l'écran de 75 cm pour un rapport de longueur de 15:9 et le boîtier très peu profond. En mode télévision, le raccordement doit se faire à une antenne terrestre, un récepteur satellite ou au câble. L'utilisation interactive se fait grâce à la télécommande livrée avec l'appareil et au menu affiché à l'écran (OSD). C'est là que vous effectuerez les différents réglages de qualité d'image. Un nouveau système innovateur de refroidissement permet de se servir de l'écran TFT sans être dérangé par le bruit de ventilateurs. L'écran TFT est aussi silencieux qu'un téléviseur traditionnel et convient donc parfaitement à l'emploi en appartement et en salle de conférence. Equipement Boîtier aluminium de haute qualité Conception sans ventilateur Diagonale de l'écran 75 cm Format 15:9 Angle de vue horizontal/vertical 170 degrés Système de haut-parleurs stéréo intégré Possibilités de réglage sur l'appareil Filtre en peigne Compatible avec PAL, SECAM et NTSC Compatible avec VGA, SVGA, WXGA, XGA et SXGA Télétexte Identification automatique de programmes et classement des émetteurs Arrêt automatique différé (sommeil) Economiseur d'écran 2 connexions SCART 1 x S-vidéo 1 x FBAS 1 x DVI (I) (analogique et numérique)

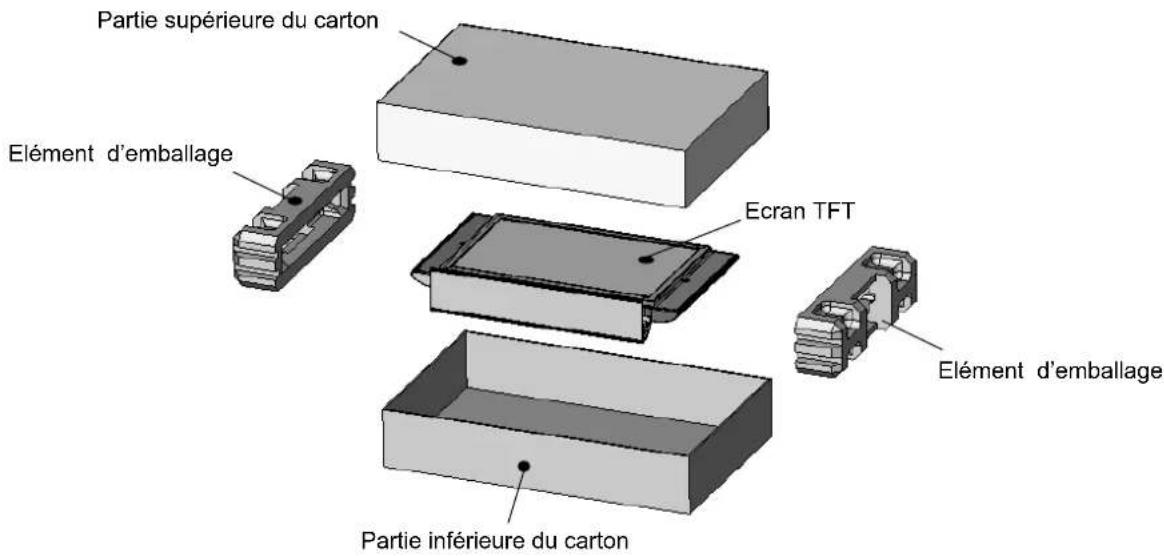

Quand vous sortez l'écran TFT de son emballage, vérifiez s'il n'a pas subi de dégâts pendant le transport et si toutes les pièces s'y trouvent. Le fournisseur est responsable des dommages causés par le transport uniquement si vous les lui communiquez avant la première mise en service. Si un des éléments de la livraison manque, adressez-vous à notre service après-vente. Conservez l'emballage d'origine pour un transport éventuel du moniteur. Livraison standard 1 x câble vidéo HD-Sub vers DVI-I 1 x câble péritel 1 x câble d'antenne 1 écran TFT 1 câble de secteur 2,5 m 1 manuel d'utilisation et 1 carte de garantie 1 télécommande 2 piles LR035 FRANÇAIS
[1] SCART 2 - par ex. branchement de magnétoscope [2] S-VIDEO (Y/C) - par ex. branchement de caméscope par la prise femelle S-vidéo [3] SERIAL - RS232 Interface pour les opérations de service [4] PC DVI-I - branchement PC (RGB pour signaux analogiques, DVI pour signaux numériques) [5] AUDIO IN PC - par ex. branchement ordinateur par la prise femelle sortie prise son [6] OUT LINE - par ex. branchement d'amplificateur audio ou récepteur DVD [7] AUDIO IN CVBS - par ex. branchement caméscope par la prise femelle sortie vidéo [8] AUDIO IN S-VIDEO - par ex. branchement caméscope par la prise femelle S-vidéo [9] ANTENNE - branchement signal d'antennes TV (antenne terrestre ou raccordement au câble) [10] CVBS - par ex. branchement caméscope par la prise femelle sortie vidéo [11] SCART 1 - par ex. branchement de récepteur satellite FRANÇAIS6 FRANÇAIS

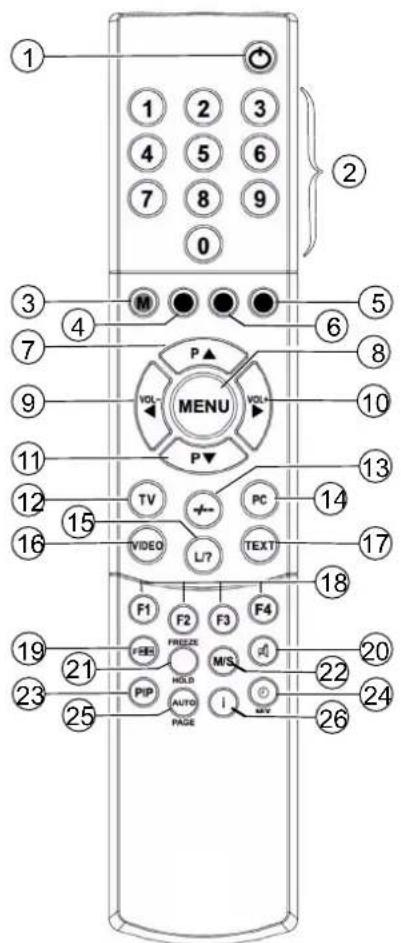

3.3 Touches et fonctions de la télécommande
Pour commander l'écran TFT à l'aide de la télécommande, il faut que la fiche de secteur soit branchée et le commutateur principal en position de marche. La télécommande à infrarouge fonctionne uniquement s'il n'y pas d'obstacle entre la commande et le capteur infrarouge sur la partie avant (en bas) de l'écran. Le rayon d'action de la télécommande est de 6 mètres environ. Quand les piles sont vides, le rayon d'action de la télécommande diminue. Dans ce cas, changez les piles. Utilisez uniquement 2 piles de type LR03 AAA 1,5 V. Veuillez ne pas jeter les piles usagées dans les ordures ménagères. Les piles usagées sont collectées (par ex. collecteur de piles chez le fournisseur) ou elles sont éliminées comme déchets spéciaux. [1] Bouton de mise en veille [2] Boutons de programmes 1-9, 0 [3] Bouton M (mémoire), rouge [4] Bouton vert [5] Bouton bleu [6] Bouton jaune [7] Bouton de sélection de chaînes (ascendant) [8] Bouton de menu [9] Bouton de réduction du volume sonore / bouton direction gauche [10] Bouton d'augmentation du volume sonore / bouton direction droite [11] Bouton de sélection de chaînes (descendant) [12] Bouton de sélection directe commande TV [13] Bouton de commutation entre les numéros de programme à un ou deux chiffres [14] Bouton de sélection directe commande PC [15] Bouton de fonction liste de programmes en mode TV ou fonctions en mode télétexte [16] Bouton de sélection directe commande vidéo [17] Bouton de sélection directe télétexte [18] F2 = Bouton d'arrêt FREEZE (mode télétexte) F1 - F4 = Boutons de fonction pour attribution selon la configuration [19] Bouton de sélection format de l'image [20] Bouton de suppression du son [21] Bouton d'attente HOLD [22] Bouton M/S [23] Bouton PIP (image dans l'image) [24] Bouton pour affichage de l'heure / bouton MIX [25] Bouton AUTO ou PAGE [26] Bouton Info Il se peut que la télécommande livrée diffère par sa conception de celle représentée ici.

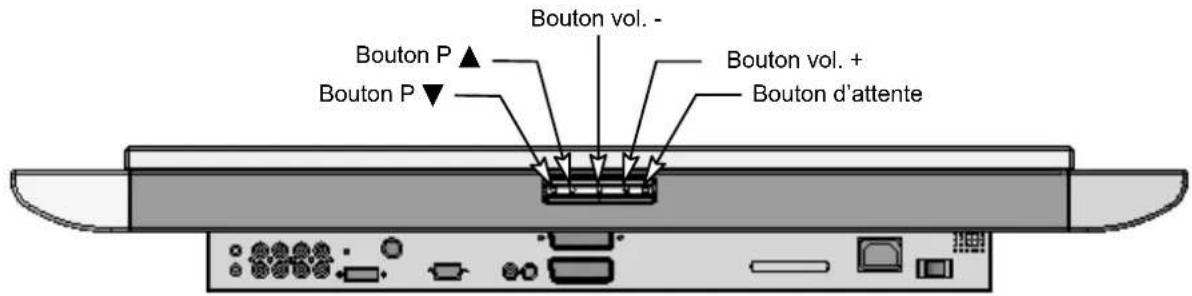

3.4 Boutons sur l'appareil
La fonction des boutons de l'appareil coïncide avec ceux de la télécommande !
4. Première mise en service
Eteignez tous les appareils concernés, y compris l'écran TFT avant de procéder à tout raccordement.
4.1 Monter et déballer
CHOISIR LE LIEU DE POSITIONNEMENT
Angle de vue L'écran TFT possède un grand angle de vision, cependant l'angle de vue idéal est de 90° c'est-à-dire juste en face de l' appareil. Orientez donc l'écran selon l'angle de vue utilisé le plus fréquemment. Positionnement Réflexion de la lumière Evitez de positionner l'écran en face de fenêtres ou d'autres sources lumineuses. Accès à l'arrivée du secteur L'arrivée du secteur et le commutateur principal doivent être facilement accessibles à tout moment. Ventilation Laissez un espace de 10 cm au moins sur les côtés et vers l'arrière par rapport aux meubles. Il faut maintenir une distance de 30 cm au moins vers le haut par rapport aux meubles ou au plafond. Température ambiante Pour un fonctionnement sûr et fiable, la température ambiante doit se situer entre 5 °C et 35 °C. 30 cm 10 cm Espace libre Espace libre DEBALLER Posez le fond du carton sur une base stable. Le haut est indiqué par les pointes des flèches de direction figurant sur la longueur du carton. Ouvrez la bande d'emballage au niveau des arêtes d'ouverture et soulevez la partie supérieure du carton. FRANÇAIS Arête d'ouverture8 FRANÇAIS Pour sortir l'écran TFT, saisissez-le au milieu par les deux éléments d'emballage. Il est recommandé de soulever l'écran TFT et de le sortir à deux. Partie supérieure du carton Partie inférieure du carton Ecran TFT Elément d'emballage Elément d'emballage

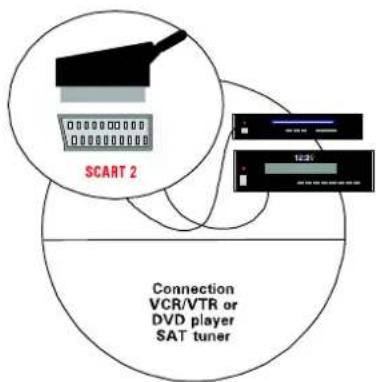

4.2 Raccordement et mise en marche

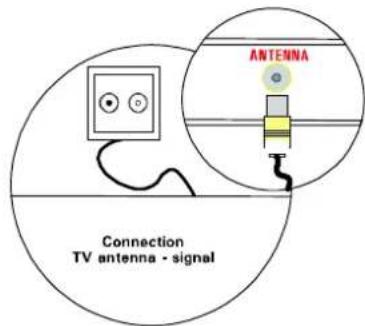

Raccordements (Aperçu des raccordements, voir schéma page 5) Branchez le câble d' alimentation d' une part dans la fiche d'arrivée de secteur de l'écran et d' autre part dans la fiche de secteur d' une prise de courant. Branchement au câble / antenne terrestre Pour raccorde l' appareil au câble ou à une antenne terrestre, utilisez la fiche ANTENNE. Récepteur satellite Si vous captez vos chaînes de télévision par satellite, branchez votre récepĆ teur à la fiche SCART 1 ou SCART 2 avec un câble SCART. La prise Péritel 1 dispose en plus d'une connexion pour sources RVB telles qu'un lecteur de DVD.9 FRANÇAIS Ordinateur Pour brancher votre ordinateur sur l'écran TFT, servez-vous de la fiche PC DVI-I. Si votre ordinateur dispose d'une sortie analogique VGA, servez-vous d'un câble DVI-I sur 15 Pin HD-Sub pour le raccordement. Sur les cartes graphiques d'ordinateurs anciens, il se peut que la broche 9 soit obturée. Si c'était le cas, adressez-vous à notre serĆ vice après-vente. Préparation Télécommande Ouvrez le couvercle de logement des piles au dos de la télécommande et introduisez les deux piles fournies avec l'appareil (type LR03 Micro AAA). Respectez les indications de polarité au fond du logement des piles. Refermez le couvercle du logement des piles. Mise en marche Amenez le commutateur principal situé au dos de l'écran en position «I». L'écran se trouve alors en mode de veille, il peut fonctionner à l'aide de la télécommande. Branchement au câble / antenne terrestre Pour mettre l'écran en marche, appuyez sur le bouton TV de votre téléĆ commande. Récepteur satellite Allumez votre récepteur satellite et allumez l'écran à l'aide du bouton VIDEO sur votre télécommande. Remarque : selon la fiche SCART à laquelle votre récepteur est branché, il faut appuyer plusieurs fois sur le bouton VIDEO. Ordinateur Allumez l'écran à l'aide du bouton PC de votre télécommande et sélecĆ tionnez l'entrée de signal appropriée (PC(RGB) ou PC(DVI)). A l'aide du bouton MENU de votre télécommande, vous affichez le menu OSD de votre écran où vous sélectionnez votre signal d'entrée dans le sous-menu ENTREES. FRANÇAIS10 FRANÇAIS

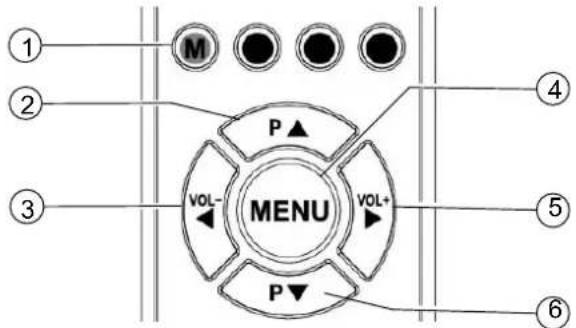

4.3 Commande du menu OSD
Le menu OSD, d'un emploi aisé, vous permet de régler votre écran TFT et de le commander. Vous disposez de 6 boutons sur votre télécommande :
[1] Bouton M Mise en mémoire des modifications effectuées. [2] Bouton P Ă Mouvement ascendant dans le menu OSD. Le menu ou la fonction sélectionné(e) s'affiche sur un fond de couleur. Si les fonctions sont représentées sous forme de valeurs ou de graphiques en bâtons, ce bouton permet d'augmenter la valeur. [3] ĂBouton Retour au menu précédent. Permet de quitter le sous-menu ou la fonction sélectionné(e). [4] Bouton MENU Affichage du menu principal OSD. Le menu principal s'affiche sur le bord supérieur gauche de l'écran. Permet également de sortir du menu OSD. [5] ĂBouton Activer le sous-menu ou la fonction sélectionné(e). Le point sélectionné dans le menu s'affiche sur un fond vert et il peut être modifié. [6] Bouton PĂĂ Mouvement descendant dans le menu OSD. Le menu ou la fonction sélectionné(e) s'affiche sur un fond de couleur. Si les fonctions sont représentées sous forme de valeurs ou de graphiques en bâtons, ce bouton permet de diminuer la valeur.
MISE EN MEMOIRE DES MODIFICATIONS
Pour mettre en mémoire les modifications que vous avez effectuées, appuyez sur le bouton M de votre télécommande (voir schéma ci-dessus) ou quittez tout simplement le menu OSD.11 FRANÇAIS
4.4 Réglages de base du menu OSD

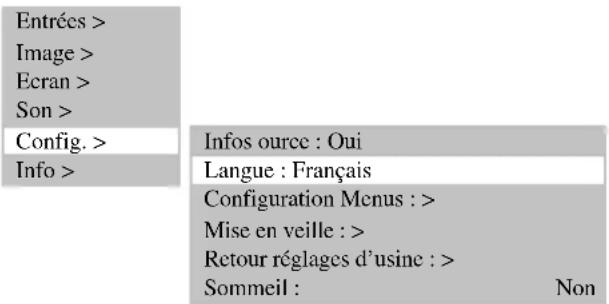

MODIFICATION DE LA LANGUE OSD
Votre écran dispose de 6 langues de menu OSD (allemand, anglais, français, italien, néerlandais et espagnol). Pour modifier la langue programmée par défaut, sélectionnez le point CONFIG. dans le menu principal. Dans le sous-menu, sélectionnez LANGUE, puis sélectionnez la langue que vous recherchez : Entrées > Image > Ecran > Son > Config. > Info > Infos ource : Oui Langue : Français Configuration Menus : > Mise en veille : > Retour réglages d’usine : > Sommeil : Non

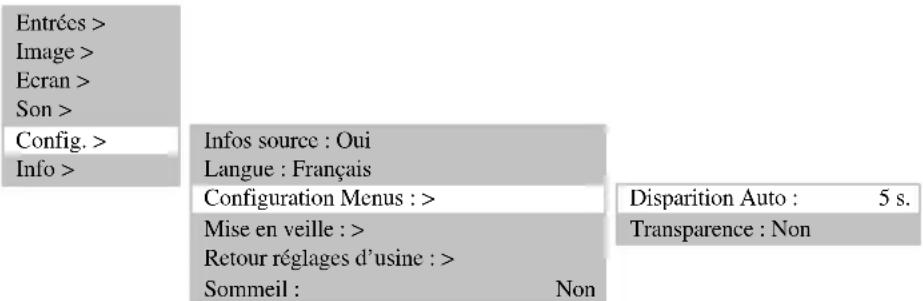

MODIFICATION DES CARACTERISTIQUES DU MENU OSD
Pour modifier la représentation ou la durée d'affichage (temps au bout duquel il s'efface après la dernière opération) du menu OSD, sélectionnez le point CONFIG. dans le menu principal. Dans le sous-menu CONFIGURATION MENUS, vous disposez d'un sous-menu supplémentaire où vous accédez aux points DISPARITION AUTO (sélections possibles : 5, 10 et 15 secondes) et TRANSPARENCE (sélections possibles : Oui et Non) : Entrées > Image > Ecran > Son > Config. > Info > Infos source : Oui Langue : Français Configuration Menus : > Mise en veille : > Retour réglages d’usine : > Sommeil : Non Disparition Auto : 5 s. Transparence : Non

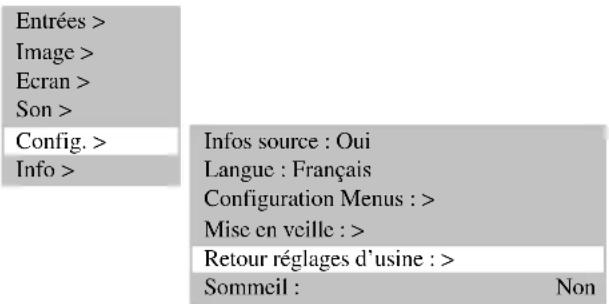

RETOUR AUX REGLAGES USINE
Vous avez la possibilité de faire revenir toutes les modifications effectuées dans le menu OSD aux réglages d'origine faits à l'usine. A cet effet, sélectionnez CONFIG. dans le menu principal, puis dans le sous-menu sélectionnez RETOUR REĆ GLAGES D'USINE : Entrées > Image > Ecran > Son > Config. > Info > Infos source : Oui Langue : Français Configuration Menus : > Mise en veille : > Retour réglages d’usine : > Sommeil : Non
4.5 Réglages pour la première mise en service

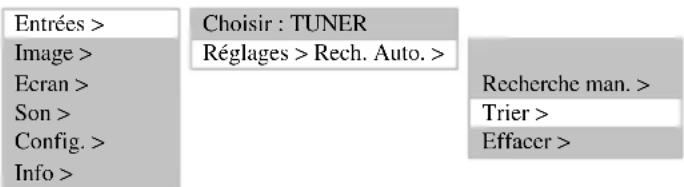

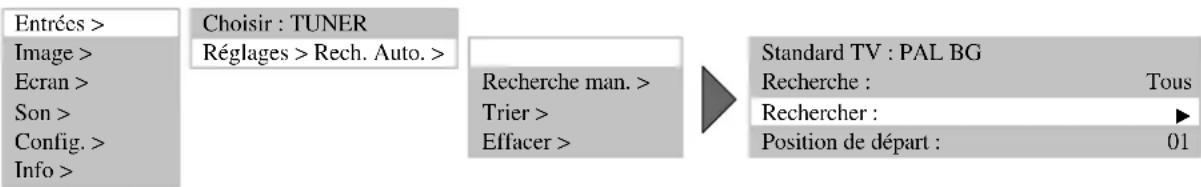

MODE TV Recherche automatique des émetteurs de télévision Si vous recevez vos programmes uniquement par satellite, vous n'avez pas besoin d'effectuer la recherche automatique des émetteurs. Pour démarrer la recherche automatique des émetteurs, opérez comme suit : Allumez l'écran en appuyant sur le bouton TV de votre télécommande. A l'aide du bouton MENU de votre télécommande, affichez le menu OSD où vous sélectionnez ENTREES. Un sous-menu s'affiche. Dans le sous-menu, sélectionnez CONFIG. Un sous-menu supplémentaire s'affiche. FRANÇAIS12 FRANÇAIS Dans le menu sélectionnez RECH. AUTO. et activez-y le point RECHERCHER. La recherche automatique des émetteurs démarre. Entrées > Image > Ecran > Son > Config. > Info > Choisir : TUNER Réglages > Rech. Auto. > Recherche man. > Trier > Effacer > Standard TV : PAL BG Recherche : Tous Rechercher : Position de départ : 01
(vert)_: sélection d'une chaîne. Actuel : 31 MENU : Quitter (bleu)_: insérer un espace vide pour chaîne (jaune)_: faire passer le programme sélectionné à la position actuelle Modifier le nom de la chaîne Quand l'écran TFT identifie le nom de la chaîne à partir du signal de télévision, ce nom identifié est mis en mémoire dans le numéro de programme du réglage. Quand il ne reconnaît pas le nom de la chaîne, le numéro de la chaîne s'affiche (par ex. PR02). Pour modifier le nom de la chaîne, opérez comme suit : Deplacez le curseur à l'aide du bouton Ăou Ăpour l'amener sur le point NOM du menu. Appuyez sur le bouton Ăpour sélectionner la première position des caractères. A l'aide des boutons ĂetĂĂvous pouvez faire défiler les groupes de caractères jusqu'à ce que le caractère voulu apparaisse à la position sélectionnée. Utilisez le boutonāĂĂpour sélectionner la position du caractère suivant. Répétez les 3 étapes précédentes jusqu'à ce que vous ayez entré le nom. Il est possible d'entrer 5 caractères au maximum. Entrées > Image > Ecran > Son > Config. > Info > Choisir : TUNER Réglages > Rech. Auto. > Recherche man. > Trier > Effacer > Programme : 01 Standard TV : PAL BG Fréquence : 055.25 MHz Nom : SW3 MODE PC Sélectionnez l'entrée de signal Faites fonctionner l'écran en appuyant sur le bouton PC de votre télécommande. Affichez le menu OSD à l'aide de la touche MENU de votre télécommande. Le point ENTREES s'affiche sur fond de couleur. Dans le sous-menu CHOISIR sélectionnez l'arrivée de signal approprié (PC (RGB) ou PC (DVI)).13 FRANÇAIS Entrées > Image > Ecran > Son > Config. > Info > Choisir : PC (RGB) Réglages >

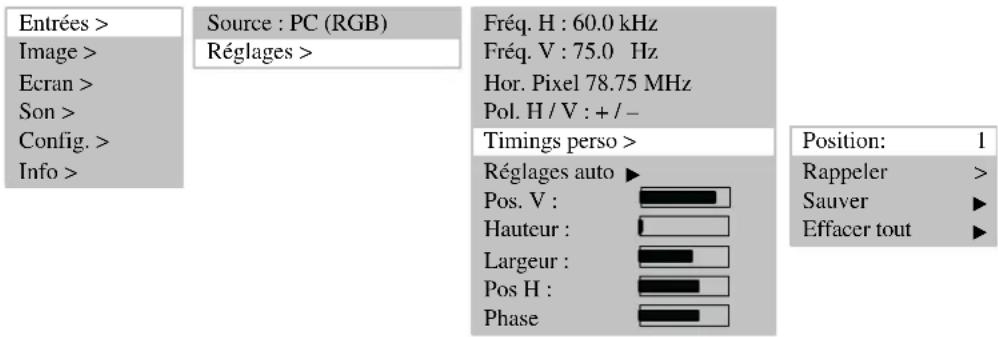

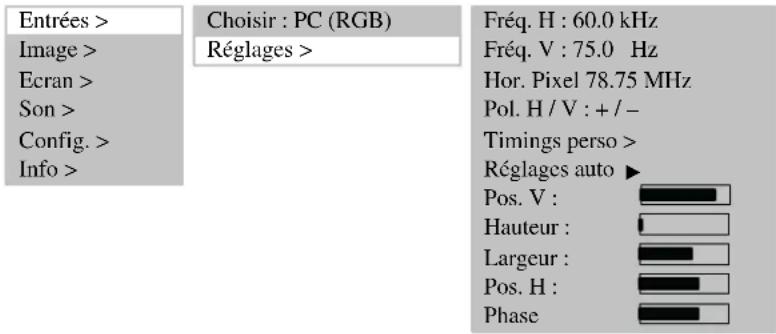

FONCTION AUTO AJUSTAGE
L'écran TFT effectue toujours automatiquement la fonction d'auto-ajustage lors de la première utilisation d'un format vidéo PC analogique(RGB). Pendant ce temps, l'image se déplace un peu à la recherche de la meilleure position de restitution. Certains formats peu pratiques d'ordinateurs exigent un réglage manuel de la position (horizonĆ tale/verticale) et de la dimension de l'image. La fonction d'auto-ajustage dépend beaucoup de la représentation de l'image. Une bonne solution consiste à représenter une image blanche couvrant toute la surface de l'écran. Entrées > Image > Ecran > Son > Config. > Info > Choisir : PC (RGB) Réglages > Fréq. H : 60.0 kHz Fréq. V : 75.0 Hz Hor. Pixel 78.75 MHz Pol. H / V : + / – Timings perso > Réglages auto Pos. V : Hauteur : Largeur : Pos. H : Phase Il vous est possible de mettre en mémoire les formats utilisés comme formats utilisateurs. L'écran reconnaît des formats sauvegardés et les représente immédiatement de manière correcte sans effectuer d'auto-ajustage. Dans le menu principal, sélectionnez le point ENTREES et affichez le sous-menu REGLAGES. Un sous-menu supplémentaire s'affiche. Sélectionnez Formats utilisateurs. Le point ECRAN vous permet de connaître le format utilisateur actuel. Il vous est alors possible d'enregistrer le format utilisateur, par ex. à la position 1 (8 positions sont possibles) à l'aide de SAUVER. Entrées > Image > Ecran > Son > Config. > Info > Source : PC (RGB) Réglages > Fréq. H : 60.0 kHz Fréq. V : 75.0 Hz Hor. Pixel 78.75 MHz Pol. H / V : + / – Timings perso > Réglages auto Pos. V : Hauteur : Largeur : Pos H : Phase Position: 1 Rappeler > Sauver Effacer tout
5. Opérations courantes
5.1 Mise en marche / Arrêt
Pour mettre l'écran TFT en marche, amener le commutateur principal en position «I». Le voyant lumineux orange DE MISE EN VEILLE du capteur infrarouge est allumé. Appuyez sur un des boutons de la télécommande portant un chiffre pour mettre l'écran TFT en marche. Le voyant lumineux vert FONCTION du capteur infrarouge est allumé. ARRETER Appuyez sur le bouton d'attente de la télécommande et l'écran TFT est à nouveau en mode de veille. Le voyant lumineux orange DE MISE EN VEILLE du capteur infrarouge est allumé. FRANÇAIS14 FRANÇAIS Pour arrêter à nouveau complètement l'écran TFT, il faut mettre le commutateur principal en position «0». Bouton de mise en veille

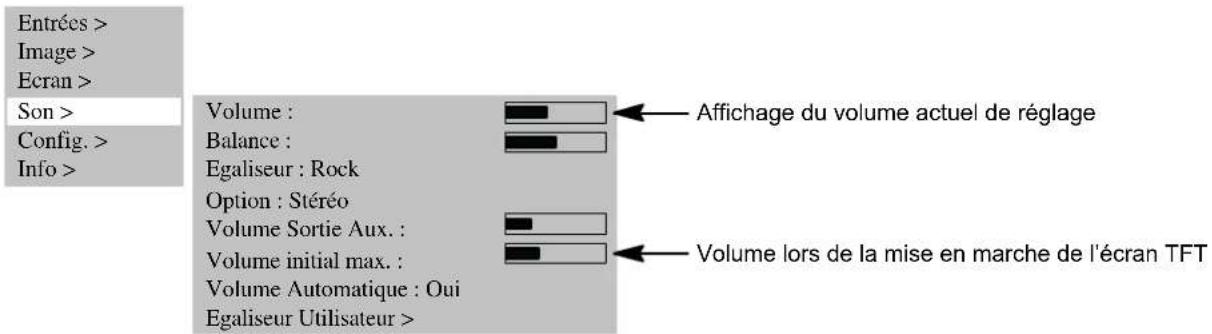

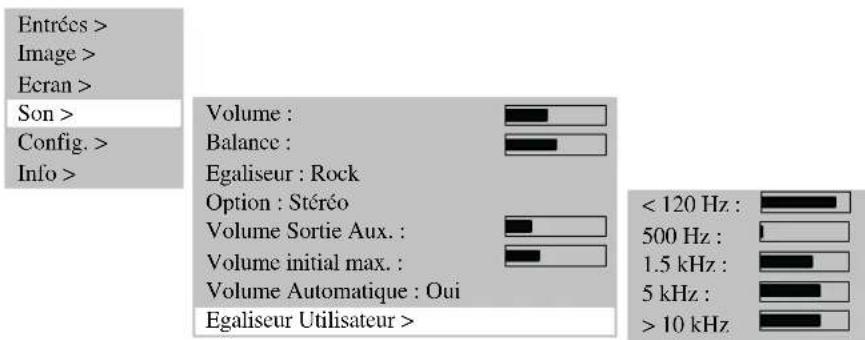

Pour régler le volume, appuyez sur le bouton Ă(vol -) ouĂ (vol +) de la télécommande. Entrées > Image > Ecran > Son > Config. > Info > Volume : Balance : Egaliseur : Rock Option : Stéréo Volume Sortie Aux. : Volume initial max. : Volume Automatique : Oui Egaliseur Utilisateur > Affichage du volume actuel de réglage Volume lors de la mise en marche de l'écran TFT

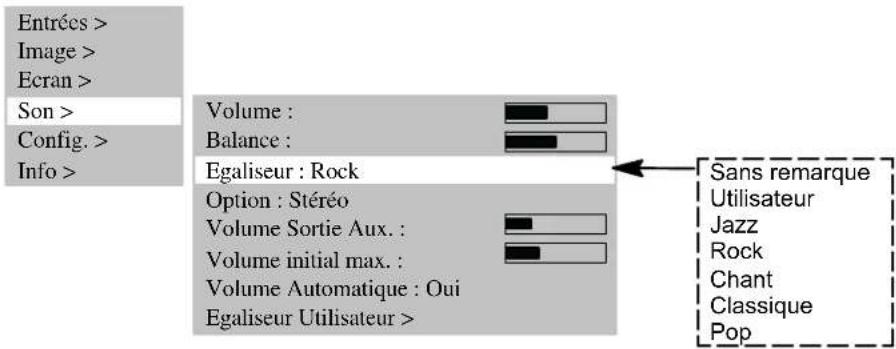

Sous EGALISEUR, il est possible de régler des types de son programmés par défaut. Entrées > Image > Ecran > Son > Config. > Info > Volume : Balance : Egaliseur : Rock Option : Stéréo Volume Sortie Aux. : Volume initial max. : Volume Automatique : Oui Egaliseur Utilisateur > Sans remarque Utilisateur Jazz Rock Chant Classique Pop Sélectionnez le point EGALISEUR UTILISATEUR pour créer votre son personnalisé. Entrées > Image > Ecran > Son > Config. > Info > < 120 Hz : 500 Hz :
5 kHz : > 10 kHz Volume : Balance : Egaliseur : Rock Option : Stéréo Volume Sortie Aux. : Volume initial max. : Volume Automatique : Oui Egaliseur Utilisateur >15 FRANÇAIS
Appuyez sur le bouton de la télécommande. Le son se coupe; à l'écran, la fenêtre d'information suivante s'affiĆ che pendant 3Ăsecondes environ : TUNER : 2 ZDF Son arrêté Pour remettre le son, appuyez sur le bouton , Ă(vol -) ouĂ (vol +) de la télécommande. A l'écran, la fenêtre d'information suivante s'affiche pendant 3secondes environ : TUNER : 2 ZDF STEREO
Il vous est possible de régler comme vous le souhaitez le contraste, la luminosité, la netteté et les couleurs.

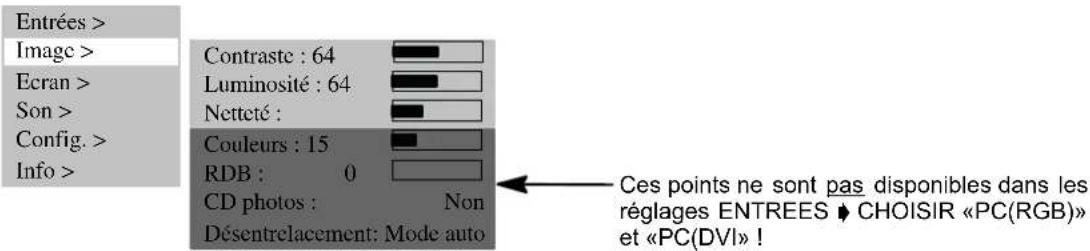

CONTRASTE / LUMINOSITE / NETTETE / COULEURS
Appuyez sur le boutonĂĂpour augmenter ou surĂĂpour diminuer les valeurs. Le réglage de la NETTETE permet d'obtenir une meilleure qualité de l'image. Le point COULEURS permet de modifier l'équilibrage des couleurs : Appuyez sur le boutonĂĂpour obtenir une image tirant plus sur le vert. Appuyez sur le boutonĂ pour obtenir une image tirant plus sur le rouge. Entrées > Image > Ecran > Son > Config. > Info > Contraste : 64 Luminosité : 64 Netteté : Couleurs : 15 RDB : 0 CD photos : Non Désentrelacement: Mode auto Ces points ne sont pas disponibles dans les réglages ENTREES CHOISIR «PC(RGB)» et «PC(DVI» ! FORMAT D'IMAGE Sous le point ECRANĂ FORMAT ZOOM, il vous est possible de sélectionner les formats par défaut. Le point ZOOM UTILISATEUR vous donne la possibilité de créer votre propre format utilisateur. Pour accéder à votre forĆ mat utilisateur, sélectionnez ZOOM UTILISATEUR sous ZOOM. Plein écran Ce réglage de format permet d'obtenir toujours une image remplissant la totalité de l'écran à la fois dans le sens vertical et le sens horizontal. Vidéo 4:3 Ce réglage de format permet de bien représenter les bords d'une image PAL 4:3. Sur le bord gauche et le bord droit de l'image, des bandes foncées apparaissent. Auto Ce réglage de format modifie automatiquement le signal d'entrée dans le sens horizontal et vertical afin d'avoir touĆ jours une représentation remplissant la totalité de l'écran. Il reconnaît les formats de film 16:9 et les réduit ou les augĆ mente à l'aide de facteurs par défaut. NonLinéaire Ce réglage de format modifie automatiquement le signal d'entrée dans le sens horizontal et vertical afin d'avoir touĆ jours une représentation remplissant la totalité de l'écran mais non linéaire. Cela signifie que le contenu de l'image est représenté comme dans l'original au centre de l'écran et une augmentation ou une diminution plus prononcée est effectuée sur les bords. Zoom perso Ce réglage de format permet de représenter un format d'image individuel entre 40% et 140 % de la dimension de l'image d'origine. Zoom Le passage manuel du réglage de format vidéo 4:3 au zoom étire l'image de 20% environ au-delà de la représentation remplissant la totalité de l'écran dans le sens vertical et horizontal. De cette manière au visionnement de films de forĆ mat 4:3 les bandes foncées en haut et en bas de l'écran sont réduites. Vidéo 16:9 Ce réglage de format permet de représenter une image PAL 4:3 de telle sorte que les bandes foncées sur les côtés droit et gauche de l'image ne sont plus visibles. Pour passer d'un format à un autre, appuyez à nouveau sur le bouton F de la télécommande. FRANÇAIS16 FRANÇAIS Entrées > Image > Ecran > Son > Config. > Info > Format de l’image > Temp. de couleur : 9300 k Contraste : normal Insertion image > Figer l’image Temp. de couleur perso > Ce point du menu est disponible uniquement dans le réglage ENTREES PC(DVI) / PC(RGB) ! Zoom : Plein écran Zoom perso : Plein 'écran Vidéo 4:3 Auto Non Linéaire Zoom perso Zoom Vidéo 16:9 PC 1:1 Ce point du menu est disponible uniquement dans le réglage ENTREES PC(DVI) / PC(RGB) !

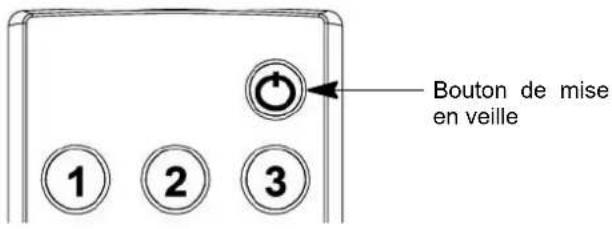

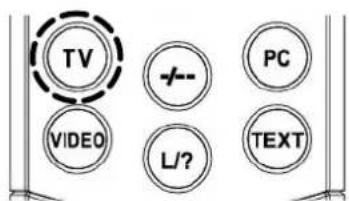

L'écran TFT se trouve en mode de veille. Pour mettre en marche, appuyez sur un des boutons à chiffres 0...9 ou sur la touche TV de la télécommande. Au cours de l'initialisation, le sigle de la marque s'affiche. Ensuite la chaîne programmée en dernier (le numéro du programme) apparaît à l'écran. En même temps, la fenêĆ tre d'information suivante s'affiche pendant 3 secondes environ : TUNER : 2 ZDF STEREO Appuyez sur la touche P ā ou PĂ āāpour passer à la chaîne suivante ou retourner à la chaîne précédente. Vous pouvez sélectionner directement le numéro de la chaîne à l'aide des boutons portant un chiffre sur la téléĆ commande. TELETEXTE Votre écran TFT peut recevoir et afficher les informations télétexte TOP/FLOF. Sélectionnez un émetteur de télévision avec télétexte. Appuyez sur le bouton TEXTE de la télécommande pour afficher le télétexte. Pour sélectionner directement des pages de télétexte, utilisez les boutons à chiffres. Les boutons rouge, vert, jaune et bleu de la télécommande ont des fonctions différentes selon le type de téléĆ texteĂ; elles sont indiquées dans la partie inférieure du télétexte.
ETEIGNEZ l'écran TFT et l'ordinateur. Connectez votre ordinateur et l'écran TFT par un câble vidéo que vous trouvez dans le commerce (fiche DVI de l'écran et fiche HD-Sub de l'ordinateur). ALLUMEZ à nouveau l'écran TFT et l'ordinateur. Sous le point ENTREES SOURCE, le réglage de l'ordinateur (RGB) doit être effectué. A la mise en marche, l'écran TFT reconnaît automatiquement le format d'image réglé sur l'ordinateur. Cette information s'affiche dans une fenêtre d'informations. RGB–1024x 768 Image
5.6 Fonctionnement avec des appareils supplémentaires
MAGNETOSCOPE ETEIGNEZ l'écran TFT et le magnétoscope. Votre magnétoscope peut être raccordé à l'écran TFT de 3 manières différentes : par la ligne d'antenne ; sur ce point consultez les instructions de service du magnétoscope par un câble Scart soit sur SCART1 ou SCART2 si votre magnétoscope dispose d'une sortie S-vidéo, reliez-la à l'entrée Y/C. ALLUMEZ à nouveau l'écran TFT et le magnétoscope.17 FRANÇAIS Pour passer à l'entrée branchée (par ex. SCART1), appuyez de nouveau sur le bouton VIDEO de la télécomĆ mande. SCART 1 Remplir la totalité de l’écran LECTEUR DVD ETEIGNEZ l'écran TFT et le lecteur DVD. Reliez votre lecteur DVD à SCART1 ou à l'entrée Y/C si celui-ci dispose d'une sortie S-vidéo. ALLUMEZ à nouveau l'écran TFT et le lecteur DVD. Pour passer à l'entrée branchée, appuyez de nouveau sur le bouton VIDEO de la télécommande.

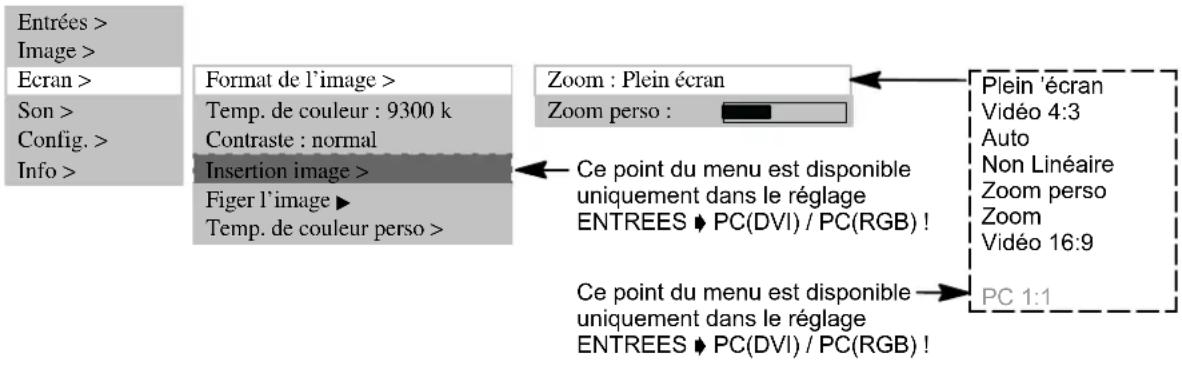

Remplir la totalité de l’écran
5.7 Fonctions spéciales

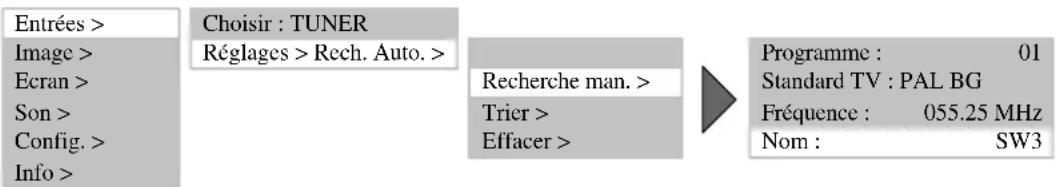

RECHERCHE MANUELLE DE CHAINES
Sous le point PROGRAMME entrez un numéro de chaîne non encore attribué. Sous le point FREQUENCE, vous pouvez entrer directement la fréquence de l'émetteur de télévision que vous recherchez. Si l'image n'est pas optimale, augmentez, ou le cas échéant diminuez, la fréquence petit à petit. Si l'émetteur de télévision ne porte pas de nom, vous pouvez l'entrer sous le point NOM. Entrées > Image > Ecran > Son > Config. > Info > Choisir : TUNER Réglages > Rech. Auto. > Recherche man. > Trier > Effacer > Programme : 11 Standard TV : PAL BG Fréquence : 168.25 MHz Nom : HR
TEMPERATURE DE COULEUR
Vous pouvez sélectionner la température de couleur parmi trois valeurs par défaut ou vous pouvez en déterminer une vous-même sous le point TEMP. DE COULEUR. Une valeur inférieure de température de couleur augmente la part de rouge dans l'image et la fait paraître «plus chaude». Une température de couleur plus élevée augmente la part de lumière bleue, l'image paraît alors «plus froide». Entrées > Image > Ecran > Son > Config. > Info > Format de l’image > Temp. de couleur : 9300 k Contraste : normal Insertion image > Figer l’image Temp. de couleur perso > Entrées > Image > Ecran > Son > Config. > Info > Format de l’image > Temp. de couleur : 9300 k Contraste : normal Insertion image > Figer l’image Temp. de couleur perso > 7500K 9300K 11000K PERSO Rouge : 128 Vert : 128 Bleu : 110 FRANÇAIS18 FRANÇAIS IMAGE FIXE Pour obtenir une image fixe, vous pouvez appuyer sur le bouton d'image fixe (FREEZE) ou la créer à partir de FIGER L'IMAGE dans le menu. Entrées > Image > Ecran > Son > Config. > Info > Format de l’image > Temp. de couleur : 9300 k Contraste : normal Figer l’image Temp. de couleur perso >

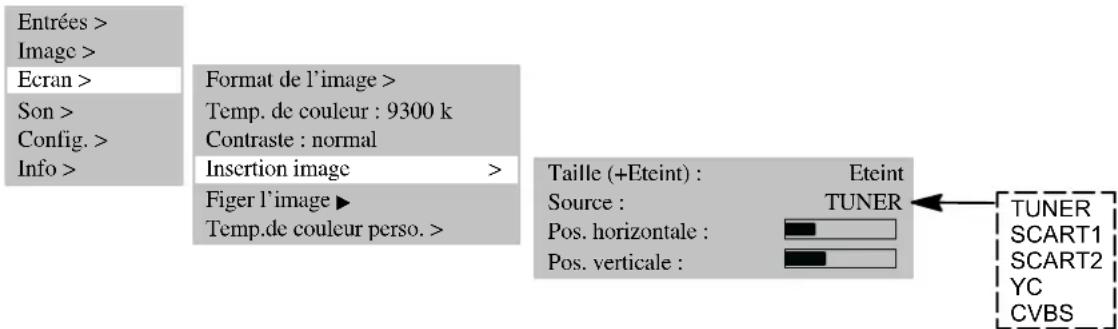

La fonction INSERTION IMAGE vous permet d'afficher des images vidéo dans la représentation de signaux d'ordinateur. Le point du menu INSERTION IMAGE est accessible uniquement à partir des réglages ENTREESĂĂCHOISIR ĂPC(DVI) / PC(RGB), le cas échéant, le bouton PIP est actionné. Appuyez sur PIP et l'image s'affiche dans l'image actuelle ; cette première image dépend du réglage d'entrée (par ex. le tuner) dans le menu ECRANĂĂINSERTION IMAGEĂĂSOURCE. S'il n'y a aucun signal à cette entrée, la fenêtre affichée ne présente pas d'image. La position et la dimension de la fenêtre peuvent être réglées. Pour effectuer vos réglages individuels, il faut acĆ tionner MARCHE dans le menu DIMENSION. Entrées > Image > Ecran > Son > Config. > Info > Format de l’image > Temp. de couleur : 9300 k Contraste : normal Insertion image > Figer l’image Temp.de couleur perso. > Taille (+Eteint) : Eteint Source : TUNER Pos. horizontale : Pos. verticale : TUNER SCART1 SCART2

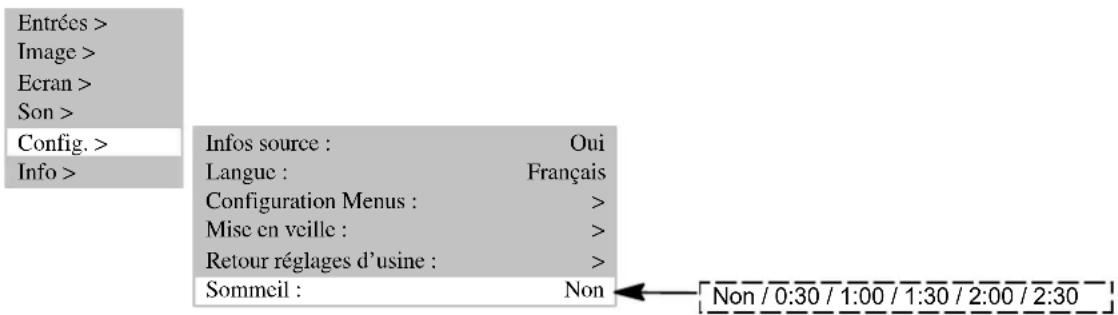

CVBS ARRETĂAUTOMATIQUE Vous pouvez régler votre écran TFT de sorte qu'il s'éteigne automatiquement au bout d'un certain temps. Sous SOMMEIL sélectionnez une des durées par défaut. Quand ce temps est écoulé, l'écran TFT s'éteint automatiquement. Entrées > Image > Ecran > Son > Config. > Info > Infos source : Oui Langue : Français Configuration Menus : > Mise en veille : > Retour réglages d’usine : > Sommeil : Non Non / 0:30 / 1:00 / 1:30 / 2:00 / 2:30
COMMUTATION SON DOUBLE CANAL
Le son à double canal permet aux téléspectateurs de passer de la version synchronisée à la version originale de la bande sonore de films. Les émissions diffusées en son à double canal le sont d'abord sur le canal A. Appuyez sur le bouton M/S de la télécommande pour commuter au canal B.19 FRANÇAIS
6. Remédier aux défaillances
Pendant l'utilisation de votre écran TFT, il se pourrait que des erreurs se produisent ; avant de faire réparer votre appareil, lisez à la page suivante la liste entière des défaillances et comment y remédier. Il est possible que vous puissiez remédier vous-même très facilement à la défaillance. Par exemple, il se peut que la fiche de contact de l'écran ne soit pas branchée ou qu'il y ait un problème de récepteur (antenne), dans ce cas, vous croiriez à tort que l'écran est défectueux. Si les remarques ci-après ne vous permettent pas de remédier à la défaillance, amenez le comĆ mutateur principal de l'appareil sur ARRET et retirez la fiche de secteur de la prise de courant. N'essayez jamais de réparer vous-même l'appareil et n'enlever en aucun cas le capot situé à l'arrière de l'appareil.
DEFAILLANCE CAUSE EVENTUELLE REMEDE POSSIBLE
Pas d'image et pas de son, pourtant l'appareil est branché et allumé. Commutateur principal en position «0» (ARRET). Fiche de contact de l'appareil non branchée dans la prise de courant. Câble de réseau défectueux. Mettre le commutateur principal en poĆ sition «I». Enfoncer la fiche du câble de réseau dans la prise de courant. Téléphoner au service en ligne directe. Ecran sombre. Constrastes mal réglés. Pas de signal d'entrée, erreur de séĆ lection d'entrée. Régler correctement la clarté et/ou les contrastes. Vérifier le câble de raccordement ; reĆ chercher l'entrée de source correcte. Couleurs pâles ou exagéĆ rées. Couleur mal réglée. Câble de raccordement mal branché. Régler la couleur (dans le menu sous IMAGE). Brancher le câble correctement. L'image est coupée ou l'image n'est pas centrée. Position de l'image mal réglée. Corrigez la position de l'image. L'image est trop grande ou trop petite. Format d'image mal réglé. Appuyez plusieurs fois sur le bouton F jusqu'à ce que l'image remplisse l'écran. La télécommande ne fonctionne pas. Les piles sont usées. Présence d'un obstacle entre la téléĆ commande et le capteur. La télécommande se trouve hors du rayon d'action. Introduisez de nouvelles piles. Eliminez l'obstacle se trouvant entre la télécommande et le capteur. Faites fonctionner la télécommande à l'intérieur de son rayon d'action. L'image est trop foncée. La qualité d'image n'est pas bien réĆ glée. Corrigez la clarté de l'image et le contraste. Une image apparaît mais il n'y a pas de son. Le bouton permettant d'éteindre le son est actionné. Le volume sonore est réglé sur miniĆ mum. Appuyez sur le bouton de la téléĆ commande. Augmentez le volume sonore. Certaines lettres ne sont pas représentées (mode PC). Réglez correctement la position de phase. Vérifiez le réglage de la largeur d'image. Effectuez un auto-ajustage. Bandes horizontales avec les signaux TV ou vidéo. Source de signal positionnée devant l'écran. Blindage insuffisant du câble vidéo. De manière générale, positionnez les sources de signal sur le côté de l'écran ou derrière celui-ci. Utilisez uniquement des câbles de siĆ gnal de bonne qualité à haute capacité de blindage. Pour ramener tous les réglages à leur position de départ, sélectionnez dans le menu sous REGLAGES ' APPEL REGLAGES USINE ! Une surchauffe de l'écran TFT est signalée dans une fenêtre d'alerte en rouge, elle s'ouvre dans l'angle supérieur gauche de l'écran (voir schéma à gauche). Si vous n'améliorez pas alors l`aération, il se peut que l'écran passe automatiquement en mode de veille. FRANÇAIS Alerte de température20 FRANÇAIS
ECRAN Dimension / diagonale : 75 cm (30"), format 15:9 Dimension réelle de l'image : 643 mm (horizontal) x 386 mm (vertical) Résolution : 1280 x 768 pixels Performance couleurs : 16.7 millions de couleurs simultanément Angle de vision : 170° typique Rapport de contraste d'image : 500:1 typique Luminance : 450 cd/m
typique Durée de réaction : 25 ms Erreurs de pixels : points illuminés et noirs ensemble 7 distance minimale entre deux points noirs 5 mm STANDARDS VIDEO TV / vidéo : PAL (BG, I, DK/K', M, L/L') / SECAM / NTSC Tuner TV : PAL / SECAM, 47 - 861 MHz (VHF, UHF, Hyperbande) PALplus, Cinescope : Identification automatique de format (totalité de l'écran) Formats : 4:3, 16:9, vidéo NLS, totalité de l'écran, zoom, zoom utilisateur (40%āĆā140%)
PLAGE DE FREQUENCES PC
Fréquence horizontale : 30 - 80 kHz Fréquence verticale : 50 - 90 Hz Fréquence d'horloge : max. 140 MHz Résolutions : Résolution recommandée : DOS: 640 x 480 @ 60 Hz, 720 x 400 @ 70 Hz, VGA: 640 x 480, SVGA: 800 x 600; XGA: 1024 x 768 50 Hz - 90 Hz WXGA: 1280 x 768 @ 60 Hz, SXGA: 1280 x 1024 50 - 75 Hz 1280 x 768 @ 60 Hz Formats : 1:1, totalité de l'écran, totalité du format, zoom, zoom utilisateur
ENTREES / RACCORDEMENTS / SYNCHRONISATION
Entrée PC / vidéo : RBG analogique et identification sync automatique Raccordements vidéo Tuner TV : IEC, 75 Ohm impédance d'entrée SCART1 : RGB, CVBS entrée, CVBS sortie, SCART2 : CVBS entrée, CVBS sortie, SCART1/SCART2 : Audio entrée/sortie Entrée FBAS : RCA-Cinch Y/C : MiniDIN (HOSIDEN) Raccordement PC analogique/ numérique : DVI-I Raccordements audio Haut-parleurs intégrés : 2 x 2 large bande avec sinus 2 x 7 W Entrée stéréo : 3 x Cinch 1 Vrms (FBAS, Y/C, PC), 2 x SCART 1 Vrms Sortie stéréo : 1 x Cinch, réglable Synchronisation : Sync sur vert, Composite Sync à identification automatique, H-Sync et V-Sync séparés Eléments de commande : Commutateur principal, télécommande IR (menu OSD 6 langues)
CONDITIONS DE FONCTIONNEMENT
Température : 5 °C Ć +35 °C (fonctionnement), -20 °C Ć +60 °C (stockage) Humidité de l'air : 20% Ć 85% (non condensant) Altitude : max. 2.000 m (7.000 ft)
SPECIFICATIONS DU RACCORDEMENT AU SECTEUR
Alimentation en courant : 220 V Ć 240 V AC Fréquence du secteur : 50 Hz ± 10% Puissance : 140 W typique, 5 W en mode de veille
