GEBRUIKSAANWIJZING LIFE P15025 (MD 20410) MEDION

3.3 Bedieningstoetsen en functies van de afstandsbediening 6. . . . . . . . . . . . . . . . . . . . . . . . . . .

Het beeldscherm dat u voor u hebt, is een informatietechnische inrichting en voldoet aan de volgende richtlijnen en normen van de Europese Unie: 89/336/EEG d.d. 3 mei 1989 met daaropvolgende wijzigingen (richtlijn 92/31/EEG d.d. april 1992 en richtlijn 93/68/EEG d.d. 22 juli 1993) 73/23/EEG d.d. 19 februari 1973 met daaropvolgende wijzigingen (richtlijn 93/68/EEG d.d. 22 juli 1993) EN55013, EN55020, EN61000-3-2/-3 (Elektromagnetische Compatibiliteit) EN60065 (Veiligheidseisen). De overeenstemming met de eisen wordt door het op het product aangebrachte symbool gecertificeerd. De fabrikant kan niet aansprakelijk gesteld worden voor gebruik dat verder gaat dan de gebruiksomstandigheden zoals die staan beschreven in deze gebruiksaanwijzing. Bovendien gaat dit ten koste van uw aanspraken op productaansprakelijkheid en garantie.

2. Belangrijke instructies

Lees de instructies door en volg ze op, zodat er bij doelmatig gebruik geen gevaar ontstaat voor uw gezondheid. Fouten bij het plaatsen en aansluiten kunnen het apparaat zelf of de apparaten die daaraan gekoppeld zijn beschadigen. Neem de waarschuwingen op het apparaat en die in de gebruiksaanwijzing serieus. Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken. ALGEMEEN Het door u aangeschafte beeldscherm voldoet aan de hoogste kwaliteitseisen in dit segment en is op pixelfouten gecontroleerd. Ondanks uiterste zorgvuldigheid bij de productie van de apparaten is het om technologische redenen niet voor 100% uit te sluiten, dat sommige beeldpunten defect zijn. Bepaalde omstandigheden kunnen een brommend geluid in uw beeldscherm veroorzaken. Het brommende geluid komt meestal uit het netvoedingsapparaat en kan ontstaan doordat verschillende massakabels met elkaar verbonden zijn. U kunt dit probleem oplossen door een zogenaamd mantelstroomfilter tussen de binnenkomende antennedraad en de antenne-ingang op het beeldscherm te plaatsen. De mantelstroomfilters zijn als kleine tussenstekkers in de vakhandel verkrijgbaar. Om technische redenen kan het geluid ook in het apparaat zelf ontstaan. Dit geluid mag de waarde die in de toestelspecificaties staat vermeld echter niet overschrijden. Als uw beeldscherm aan een buitenantenne vastgekoppeld is, moet het ter bescherming tegen stroomstoten en statische oplading geaard zijn. De aarding moet voldoen aan de geldende voorschriften. OMGEVINGSOMSTANDIGHEDEN Gebruik het beeldscherm nooit in omgevingsomstandigheden die afwijken van de technische gegevens die in dit handboek vermeld staan. Afwijkende omstandigheden kunnen gevaarlijke situaties met elektriciteit, brand of uitval van het apparaat veroorzaken. Bescherm het beeldscherm tegen vocht. Onder vocht verstaat men een permanent hoge luchtvochtigheid, de nabijheid van water, druip- en spatwater alsook regen. Zet geen recipiënten op het apparaat die gevuld zijn met water, bijv. vazen. Als u een buitenantenne op het apparaat aansluit, moet u ervoor zorgen dat via de kabelopening geen water het apparaat kan binnendringen. U hebt kans op een stroomstoot en het apparaat kan onherstelbaar beschadigd raken. Bescherm het apparaat tegen hitte en rechtstreekse zonnestraling. Houd het uit de buurt van vuur, verwarmingen en ovens. Bescherm het apparaat tegen opgestuwde hitte. Dek de ventilatiespleten niet af. Laat voldoende ruimte open boven en onder de ventilatiespleten en aan de zijkant ten opzichte van meubelstukken en het plafond. Hang geen gordijnen over het apparaat heen. Brandgevaar als gevolg van oververhitting. HET BEELDSCHERM OP HET ELEKTRICITEITSNET AANSLUITEN EN BEDIENEN Als u het apparaat veilig van het elektriciteitsnet wilt afkoppelen, moet u het apparaat met de aan/uit-schakelaar uitzetten en de stroomkabel uit de stroomingangsmodule trekken. Sluit het beeldscherm alleen aan op een volgens de voorschriften geïnstalleerde contactdoos met randaarde, waarvan de netspanning overeenstemt met de technische gegevens van het apparaat. Zorg ervoor dat de stekker en het stopcontact altijd binnen bereik zijn. Afwijkende omstandigheden kunnen gevaarlijke situaties met elektriciteit, brand of uitval van het apparaat veroorzaken. Leg de stroomkabel zodanig dat niemand daarin verstrikt kan raken. Als het beeldscherm ergens af valt, kan het persoonlijk letsel veroorzaken en kan het apparaat onherstelbaar beschadigd worden.3 NEDERLANDS Gebruik alleen de meegeleverde stroomkabel. Bescherm de kabel tegen beschadigingen en verander er niets aan. Gebruik nooit een beschadigde stroomkabel. Als de stroomkabel of de stekker beschadigd is, mag u het display niet meer gebruiken. De kans bestaat dat u een stroomstoot krijgt, er brand ontstaat of dat het apparaat uitvalt. Raak de aan/uit-schakelaar en de stroomkabel nooit aan met natte handen. De kans bestaat dat u een stroomstoot krijgt. Trek de stekker nooit aan de kabel uit het stopcontact. Leg de stroomkabel niet in de buurt van hete voorwerpen. Er bestaat brandgevaar en kans op stroomstoten. Trek om veiligheidsredenen de stekker uit het stopcontact als u lange tijd afwezig bent of als het onweert. Trek ook de stekker van de huisantenne uit het antennecontact. Voorzorgsmaatregel om een mogelijke brand te voorkomen c.q. om te voorkomen dat het apparaat beschadigd wordt en een stroomstoot te krijgen. Schakel het beeldscherm en de signaalbron altijd uit, voordat u een verbinding tussen beide apparaten tot stand brengt. De kans bestaat dat u een stroomstoot krijgt. STORINGEN Als het beeldscherm of de stroomkabel beschadigd is, moet u onmiddellijk de stekker uit het stopcontact trekken. Trek onmiddellijk de stekker uit het stopcontact als er rook, een onaangename geur of abnormale geluiden uit het apparaat komen. Dit geldt ook als het beeldscherm na het inschakelen of tijdens het gebruik geen beeld meer heeft. Probeer niet om het beeldscherm in deze toestand verder te gebruiken. Probeer in geen geval het apparaat zelf te openen en/of te repareren. In het beeldscherm zitten geen onderdelen, waar u onderhoud aan kunt verrichten of die door u vervangen kunnen worden. Neem contact op met onze service-hotline of met een andere reparateur.

REINIGEN EN SCHOONMAKEN

Voordat u het apparaat installeert, reinigt of schoonmaakt, moet u het uitschakelen en de stekker uit het stopcontact trekken. Wacht gedurende enkele minuten, zodat de condensatoren in het apparaat zich helemaal kunnen ontladen. Gebruik voor het schoonmaken uitsluitend een licht vochtige, zachte doek. Gebruik geen chemische oplos- en reinigingsmiddelen, omdat deze de oppervlakken kunnen beschadigen. Trek onmiddellijk de stekker uit het stopcontact, als er water, andere vloeistoffen of metalen delen enz. in het beeldscherm terechtgekomen zijn. Probeer nooit met het ene of andere voorwerp of met uw handen in het apparaat te grijpen. U loopt kans op een stroomstoot of een ongeval. BATTERIJEN Batterijen kunnen levensgevaarlijk zijn als ze worden doorgeslikt. Bewaar de batterijen dus op buiten bereik van kinderen. Als iemand een batterij heeft doorgeslikt, moet u onmiddellijk medische hulp inroepen. Haal gebruikte batterijen altijd meteen uit de afstandsbediening. Deze kunnen namelijk uitlopen en dus schade veroorzaken. De meegeleverde batterijen mogen niet opgeladen worden of met andere middelen gereactiveerd worden. Haal ze niet uit elkaar, gooi ze niet in vuur en sluit ze niet kort. Gebruikte batterijen horen niet thuis in het normale huisvuil. U moet de batterijen op de daarvoor bedoelde verzamelpunten voor verwerking tot afval afgeven. ANDERE INSTRUCTIES Als het beeldscherm in stand-by is gezet, is het nog steeds aan het elektriciteitsnet gekoppeld. Om hem volledig van het elektriciteitsnet af te koppelen, moet u de aan/uit-schakelaar in de stand O" zetten c.q. de stekker uit het stopcontact trekken. Wij raden u om ergonomische redenen aan, om op een donkere achtergrond geen rode of blauwe letters of symbolen te gebruiken. Een dergelijke weergave is vanwege het geringe contrast slecht leesbaar en is vermoeiend voor de ogen. Gebruik dus zoveel mogelijk contrastrijke weergaven, bijv. zwarte tekst op een witte achtergrond. Om pijn aan uw ogen te voorkomen en om een optimale kijkafstand te krijgen, moet de afstand ten opzichte van het beeldscherm ongeveer vijf à zes keer zo groot zijn als de beeldschermdiagonaal. In uw woonkamer moet voldoende licht zijn om ook bij te kunnen lezen. Als er te veel licht is, gaat het contrast verloren. Te weinig licht is als gevolg van de afwisseling van licht en donker op het beeldscherm vermoeiend voor uw ogen. Verpakkingen en verpakkingshulpmiddelen die u niet meer nodig hebt, zijn recycleerbaar en dienen altijd gerecycleerd te worden, als ze niet meer gebruikt worden. NEDERLANDS4 NEDERLANDS

Het TFT-beeldscherm heeft talrijke aansluitmogelijkheden voor een pc, een DVDĆspeler, een videorecorder, een videocamera enz. op kunt aansluiten. Het maakt niet uit of u televisiebeelden, videobeelden of afbeeldingen op een pc bekijkt, alle beelden worden haarscherp en onvervormd weergegeven op het volledig vlakke beeldschermoppervlak. Bovendien hebben de beelden een uitstekende helderheid en zijn ze buitengewoon briljant. Andere belangrijke kenmerken zijn: de grote beeldschermdiameter van 75 cm bij een lengteverhouding van 15:9 en de uiterst geringe diepte. Om het apparaat als televisie te kunnen gebruiken, moet u het aansluiten op een terrestrische antenne, een satellietinstallatie of op de kabel. U bedient het apparaat interactief met de meegeleverde afstandsbediening en het on-screen-menu (OSD). Die bieden u een groot aantal mogelijkheden om de beeldkwaliteit in te stellen. Dankzij een nieuw soort koelsysteem kunt u het TFT-beeldscherm gebruiken zonder storende geluiden van de ventilator. Het TFT-beeldscherm is net zo stil als een conventioneel televisietoestel en is zowel voor woonkamers als voor vergaderzalen uiterst geschikt. Uitrusting Hoogwaardige behuizing van aluminium Designzonder ventilator Beeldschermdiameter 75 cm 15:9 formaat Beeldhoek horizontaal/verticaal 170 graden Ingebouwd stereospeakersysteem Instelmogelijkheden op het apparaat Digitaal kamfilter Compatibel met PAL, SECAM en NTSC Compatibel met VGA, SVGA, WXGA, XGA en SXGA Teletekst Automatische programma-identificatie en zendersortering Sleep timer Schermbeveiliging 2 x SCART aansluitingen 1 x S-video 1 x FBAS 1 x DVI (I) (analoog en digitaal)

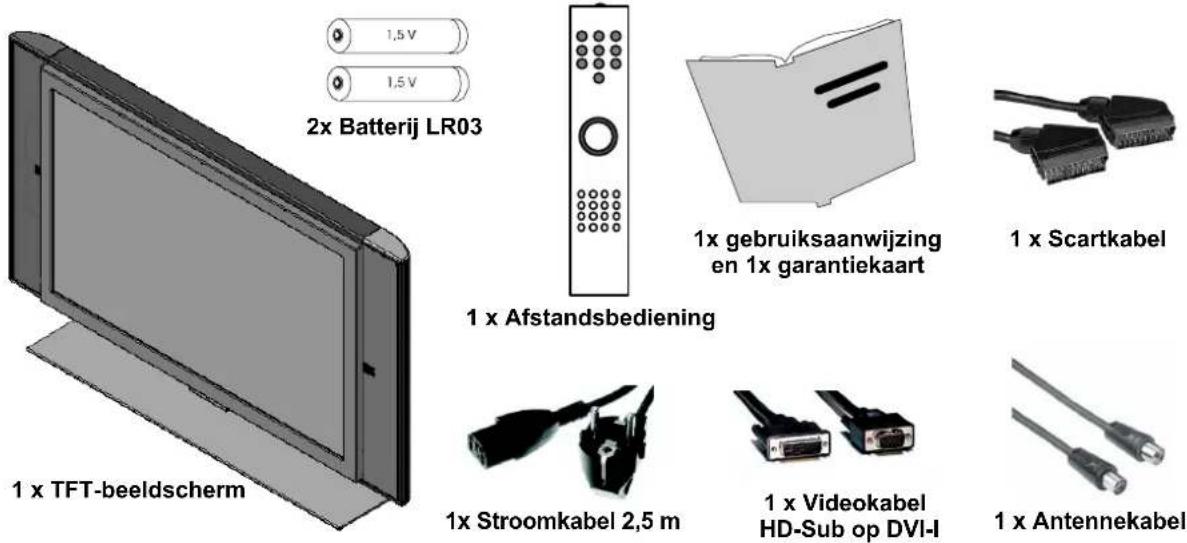

Controleer het TFT-beeldscherm na het uitpakken op eventuele transportschade en kijk of alles is meegeleverd. De leverancier kan aanspraken op transportschade alleen geldend maken, als u hem hierover inlicht voordat u het apparaat voor het eerst in gebruik neemt. Als een onderdeel niet is meegeleverd, neem dan a.u.b. contact op met de service-hotline. Bewaar de originele verpakking voor een eventueel transport van de monitor. Omvang standaardlevering 1 x Videokabel HD-Sub op DVI-I 1 x Scartkabel 1 x Antennekabel 1 x TFT-beeldscherm 2x Batterij LR03 1 x Afstandsbediening 1x gebruiksaanwijzing en 1x garantiekaart 1x Stroomkabel 2,5 m5 NEDERLANDS

[1] SCART 2 - bijv. aansluiting videorecorder [2] S-VIDEO (Y/C) - bijv. aansluiting camcorder met S-video bus [3] SERIAL - RS232 interface voor servicedoeleinden [4] PC DVI-I - aansluiting PC (RGB bij analoge signalen, DVI bij digitale signalen) [5] AUDIO IN PC - bijv. aansluiting pc met line-out-bus [6] OUT LINE - bijv. aansluiting audioversterker of DVD-receiver [7] AUDIO IN CVBS - bijv. aansluiting camcorder met video-out-bus [8] AUDIO IN S-VIDEO - bijv. aansluiting camcorder met S-video bus [9] ANTENNA - aansluiting TV antennesignaal (terrestrische antenne of kabelaansluiting) [10] CVBS - bijv. aansluiting camcorder met video-out-bus [11] SCART 1 - bijv. aansluiting satellietontvanger NEDERLANDS6 NEDERLANDS

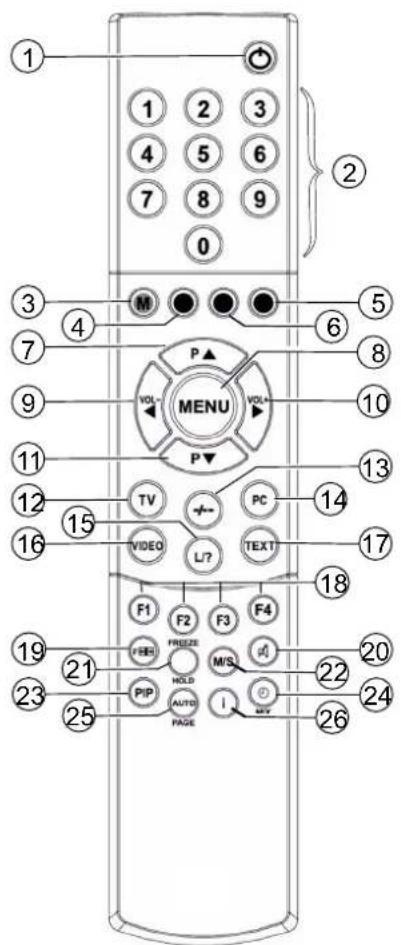

3.3 Bedieningstoetsen en functies van de afstandsbediening

Om het TFT-beeldscherm met de afstandsbediening te kunnen bedienen, moet de stekker in het stopcontact zitten en moet de aan/uit-schakelaar ingeschakeld zijn. De infrarood-afstandsbediening werkt alleen, als er zich geen hindernissen tussen de afstandsbediening en de infraroodsensor op de voorzijde (onderaan) van het beeldscherm bevinden. De reikwijdte van de afstandsbediening bedraagt ca.Ă6Ăm. Als de batterijen zwakker worden, wordt ook de reikwijdte van de afstandsbediening korter. Vervang de batterijen in dit geval. U mag alleen 2 batterijen van het type LR03 AAA 1,5 V gebruiken. Gebruikte batterijen horen niet thuis in het normale huisvuil. Geef ze af op een verzamelpunt voor gebruikte batterijen (bijv. een batterij-verzamelbox bij de dealer) of doe ze bij het KCA [1] Stand-by toets [2] Programmatoetsen 1-9, 0 [3] Toets M (Memo), rood [4] Toets groen [5] Toets blauw [6] Toets geel [7] Toets programmakeuze omhoog [8] Menu-toets [9] Toets voor harder zetten van het volume / richtingstoets links [10] Toets voor harder zetten van het volume / richtingstoets rechts [11] Toets programmakeuze omlaag [12] Toets voor directe keuze TV-gebruik [13] Toets voor het heen en weer schakelen tussen een- en meercijferig programmanummer [14] Toets voor directe keuze PC-gebruik [15] Toets voor functie programmalijst bij TV-gebruik resp. functies bij teletekst-gebruik [16] Toets voor directe keuze videogebruik [17] Toets directe keuze teletekst [18] F2 = FREEZE toets (teletekst-gebruik) F1 - F4 = Functietoetsen voor configuratie-afhankelijke functies [19] Keuzetoets beeldformaat [20] Toets voor het uitschakelen van het geluid [21] HOLD toets [22] M/S toets [23] PIP toets (picture-in-picture) [24] Toets voor tijdsweergave / MIX-toets [25] AUTO resp. PAGE toets [26] Info-toets De meegeleverde afstandsbediening kan qua design afwijken van de afstandsbediening die hier is afgebeeld.

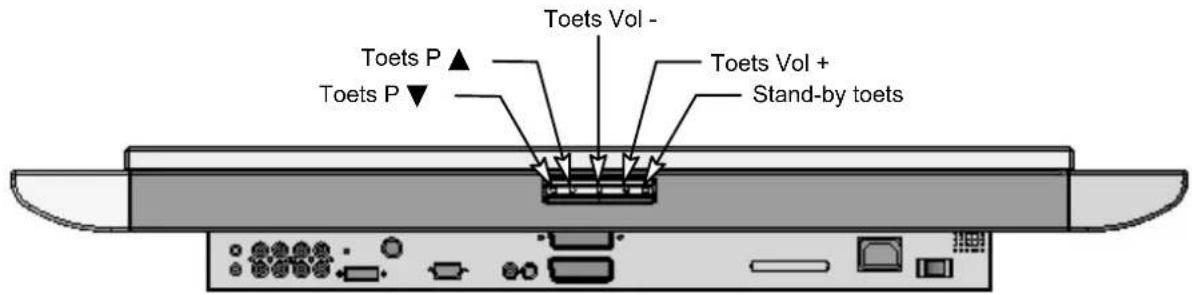

3.4 Bedieningstoetsen op het apparaat

De functies van de toetsen op het apparaat stemmen overeen met die op de afstandsbediening!

Toets P Toets P Stand-by toets Toets Vol - Toets Vol +Ă7 NEDERLANDS

4. Eerste ingebruikname

Zet alle betrokken apparaten, ook het TFT-beeldscherm, uit voordat u een verbinding gaat maken.

4.1 Plaatsen en uitpakken

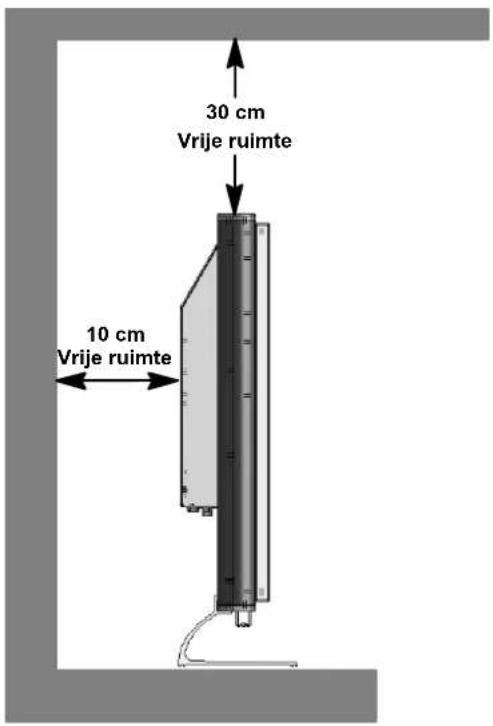

De plaats kiezen waar het apparaat komt te staan Blikrichting Ondanks de grote beeldhoek presteert het TFT-beeldscherm het best bij een directe verticale blikrichting. Stel het beeldscherm af op de blikrichting die u het meest gebruikt. De plaats waar u het beeldscherm neerzet Lichtreflectie Zet het beeldscherm niet tegenover vensters of andere lichtbronnen. Toegang tot de stroomaansluiting De stroomaansluiting en de aan/uit-schakelaar moeten altijd binnen bereik zijn. Luchttoevoer Laat ten opzichte van meubilair een vrije ruimte open van tenminste 10 cm aan de zijkant en naar achteren toe. Naar boven toe moet de afstand tenminste 30 cm ten opzichte van meubilair of het plafond bedragen. Omgevingstemperatuur Voor een veilig en betrouwbaar gebruik moet de omgevingstemperatuur tussen de 5 °C en 35 °C liggen. 30 cm 10 cm Vrije ruimte Vrije ruimte UITPAKKEN Leg de doos met de onderkant op een vaste onderĆ grond. U herkent de bovenkant aan de richting van de pijlpunten op de lange zijde van de doos. Snijd het verpakkingsband aan de openingskanten door en neem het bovenste gedeelte van de doos naar boven toe weg. NEDERLANDS OpeningskantNEDERLANDS

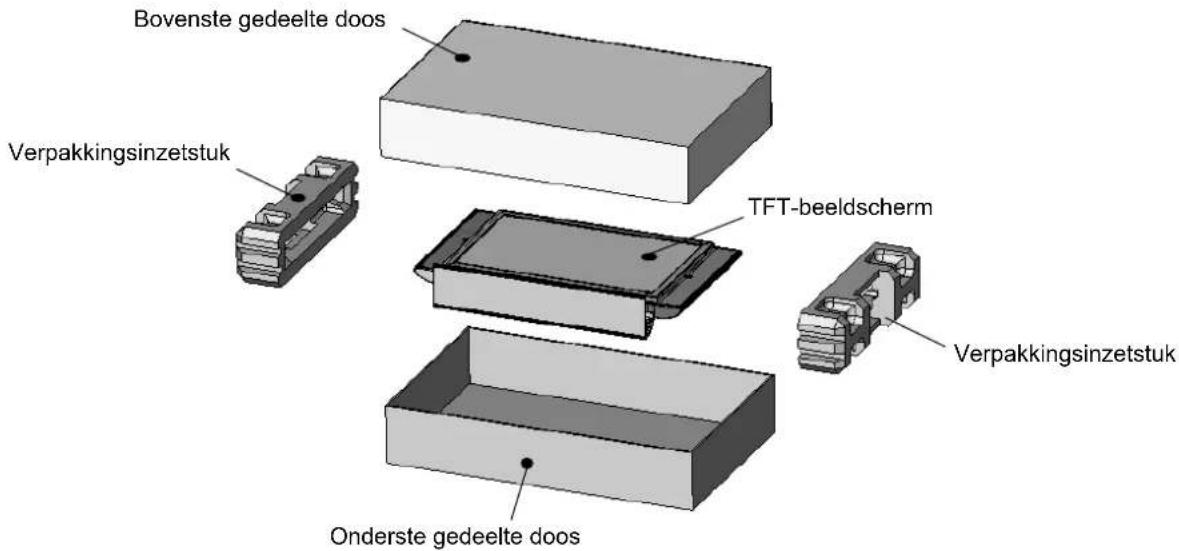

Als u het TFT-beeldscherm uit de doos neemt, moet u het in het midden aan de beide verpakkingsinzetstukken vastpakken. Wij raden u aan, het TFT-beeldscherm met twee personen uit de verpakking te nemen. Bovenste gedeelte doos Onderste gedeelte doos TFT-beeldscherm Verpakkingsinzetstuk Verpakkingsinzetstuk

4.2 Sluit het apparaat aan en schakel het in

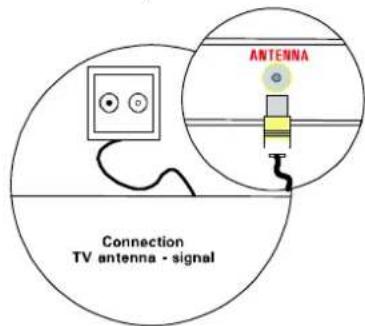

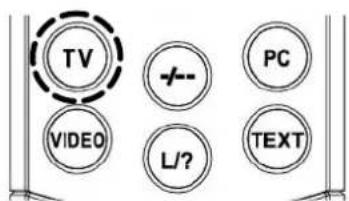

Aansluiten (kijk voor een overzicht van de aansluitingen op de afb. pagina 5) Steek de stroomkabel in de stroomingangsbus op het beeldscherm en steek de stekker in het stopcontact. Kabelaansluiting / terrestrische antenne Als u een kabelaansluiting of een terrestrische antenne wilt aansluiten, moet u hiervoor de bus ANTENNA gebruiken. Satellietontvanger Als u uw televisieprogramma's via satelliet wilt ontvangen, moet u uw receiĆ ver met een scartkabel op de bus SCART 1 of SCART 2 aansluiten. SCART 1 heeft bovendien een aansluiting voor RGB-bronnen, bijv. een DVD-speler.9 NEDERLANDS

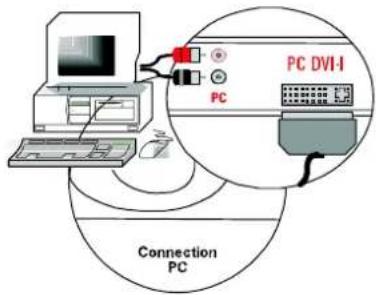

Als u uw pc op het TFT-beeldscherm wilt aansluiten, gebruikt u de PC DVI-I bus. Als uw pc een analoge VGA-uitgang heeft, moet u een kabel DVI-I op 15ĂPin HD-Sub gebruiken. Bij oudere types grafische PC-kaarten bestaat de kans dat pinĂ9 dicht is. Neem contact op met onze service-hotline als dit het geĆ val is. Voorbereiding Afstandsbediening Maak het deksel van het batterijvakje op de achterkant van de afstandsbediening open en doe de twee meeĆ geleverde batterijen (type LR03 Micro AAA) in de afstandsbediening. Kijk op de aangegeven polariteiten onĆ derin het batterijvakje. Maak het batterijvakje weer dicht. Inschakelen Zet de aan/uit-schakelaar op de achterkant van het beeldscherm in stand I". Nu staat het beeldscherm in stand-by en kunt u het met de afstandsbediening inschakelen. Kabelaansluiting/terrestrische antenne Schakel het beeldscherm in met de toets TV op uw afstandsbediening. Satellietontvanger Zet uw satellietontvanger aan en schakel het beeldscherm in met de toets VIDEO op uw afstandsbediening. Denk eraan: al naar gelang op welke SCART-bus uw ontvanger aangesloten, moet u de toets VIDEO meerdere malen indrukken.

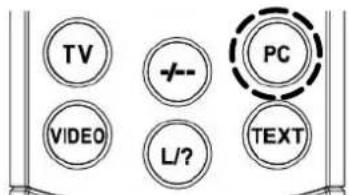

Zet het beeldscherm aan met de toets PC op uw afstandsbediening en kies de desbetreffende signaalingang ( PC(RGB) of PC(DVI) ). HierĆ voor roept u met de toets MENU op uw afstandsbediening het OSD- menu van uw beeldscherm op en kiest u in het submenu INGANGEN uw ingangssignaal. NEDERLANDSNEDERLANDS

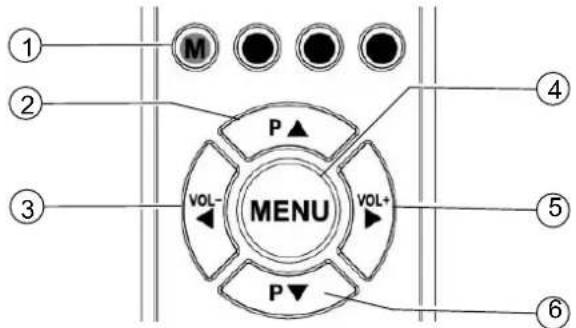

U kunt uw TFT-beeldscherm instellen en bedienen met behulp van de eenvoudige OSD-menubesturing. Hiervoor zijn er 6 toetsen op uw afstandsbediening:

[1] M-toets Hiermee slaat u aangebrachte veranderingen op in het geheugen. [2] P Ătoets Opwaartse beweging in het OSD-menu. Het gekozen menu of de gekozen functie krijgt een gekleurde achtergrond. Als functies als waarde of als balkdiagram weergegeven worden, kunt u met deze toets de waarde verhogen. [3] Ătoets Terug naar het vorige menu. U verlaat het gekozen submenu c.q. de gekozen functie. [4] MENU-toets OSD-hoofdmenu in beeld brengen. Het hoofdmenu verschijnt links bovenaan op het beeldscherm. OSD-menu laten verdwijnen. [5] Ătoets Hiermee activeert u het geselecteerde submenu c.q. de geselecteerde functie. Het geselecteerde menupunt wordt krijgt een groene achtergrond en kan veranderd worden. [6] PĂĂtoets Neerwaartse beweging in het OSD-menu. Het gekozen menu of de gekozen functie krijgt een gekleurde achtergrond. Als functies als waarde of als balkdiagram weergegeven worden, kunt u met deze toets de waarde verlagen. VERANDERINGEN OPSLAAN Met een druk op de toets M op uw afstandsbediening (zie de afb. bovenaan) slaat u de veranderingen die u hebt aangeĆ bracht op. Ook als u het OSD-menu verlaat, worden de veranderingen opgeslagen.11 NEDERLANDS

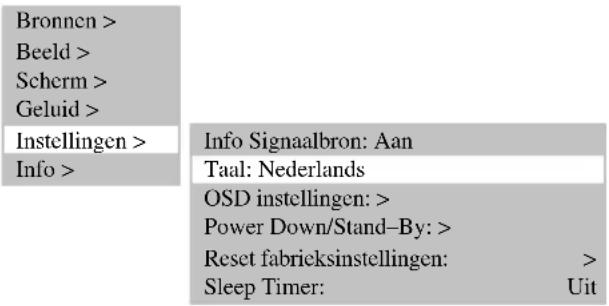

Uw beeldscherm heeft een 6-talig OSD-menu (Duits, Engels, Frans, Italiaans, Nederlands en Spaans). Om de vooraf ingeĆ stelde taal te veranderen, roept u in het hoofdmenu het menupunt INSTELLINGEN op. Activeer in het submenu het menuĆ punt TAAL en kies de gewenste taal: Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Info Signaalbron: Aan Taal: Nederlands OSD instellingen: > Power Down/Stand–By: > Reset fabrieksinstellingen: > Sleep Timer: Uit

DE EIGENSCHAPPEN OSD-MENU VERANDEREN

Om de weergave resp. de verschijnduur (de duur na de laatste keer indrukken tot aan het verdwijnen) van het OSD-menu te veranderen, kiest u in het hoofdmenu het menupunt INSTELLINGEN. In het submenu OSD INSTELLINGEN krijgt u nog een ander submenu aangeboden met de menupunten TIME OUT (keuzemogelijkheden: 5, 10 en 15 seconden) en TRANSPARANT (keuzemogelijkheden: Aan en Uit): Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Info Signaalbron: AAN Taal: Nederlands OSD instellingen: > Power Down/Stand–By: > Reset fabrieksinstellingen: > Sleep Timer: Uit Time out: 5 s Transparant: Uit

TERUGZETTEN OP FABRIEKSINSTELLINGEN

U hebt de mogelijkheid om alle veranderingen die u in het OSD-menu hebt aangebracht weer terug te zetten op de oorĆ spronkelijke fabrieksinstelling. Hiervoor kiest u in het hoofdmenu het menupunt INSTELLINGEN en activeert u in het subĆ menu het menupunt RESET FABRIEKSINSTELLINGEN: Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Info Signaalbron: AAN Taal: Nederlands OSD instellingen: > Power Down/Stand–By: > Reset fabrieksinstellingen: > Sleep Timer: Uit

4.5 Instellingen bij de eerste ingebruikname

TV-GEBRUIK Automatische zenderzoekfunctie Als u uw programma's uitsluitend via satelliet ontvangt, hoeft u de automatische zenderzoekfunctie niet te gebruiken. Om de automatische zenderzoekfunctie te starten, moet u als volgt te werk gaan: Schakel het beeldscherm in met de toets TV op uw afstandsbediening. Roep met de MENU-toets op uw afstandsbediening het OSD-menu op en kies het menupunt BRONNEN. Er verschijnt een submenu. Kies in het submenu het menupunt INSTELLINGEN. Er verschijnt nog een submenu. NEDERLANDSNEDERLANDS

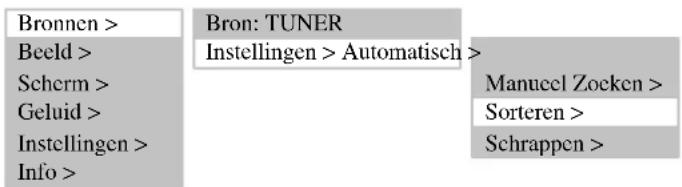

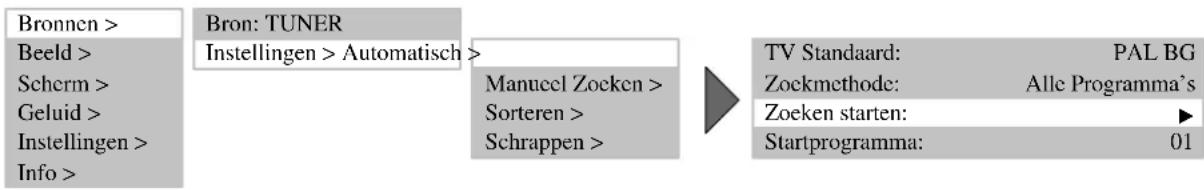

Kies nu het menupunt AUTOMATISCH en activeer het submenupunt ZOEKEN STARTEN. De automatische zenderzoekfunctie begint te lopen. Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Bron: TUNER Instellingen > Automatisch > Manueel Zoeken > Sorteren > Schrappen > TV Standaard: PAL BG Zoekmethode: Alle Programma’s Zoeken starten: Startprogramma: 01

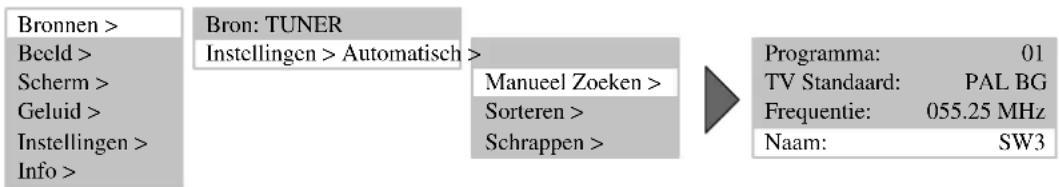

(Groen)_: Een programma kiezen. Nu: 31 MENU: Beëindigen (Blauw)_: Een lege programmaplaats invoegen (Geel)_: Gekozen programma naar huidige plaats verschuiven Programmanaam wijzigen Als het TFT-beeldscherm de zendernaam aan de hand van het televisiesignaal ken herkennen, wordt de herkende naam op het ingestelde programmanummer opgeslagen. Als de programmanaam niet wordt herkend, verschijnt bij de naam het programmanummer (bijv. PR02). Ga als volgt te werk als u de programmanaam wilt veranderen: Beweeg de markering met de toets Ăof Ănaar het menupunt Naam. Druk nu op de Ătoets om de eerste tekenpositie te selecteren. Met de toetsen ĂenĂĂkunt u het tekenoverzicht doorbladeren, totdat het gewenste teken op de door u geselecĆ teerde tekenpositie verschijnt. Gebruik deāĂĂtoets om de volgende tekenpositie te selecteren. Herhaal de 3 vorige stappen totdat u de naam hebt ingevoerd. Er zijn max. 5 tekens mogelijk. Programma: 01 TV Standaard: PAL BG Frequentie: 055.25 MHz Naam: SW3 Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Bron: TUNER Instellingen > Automatisch > Manueel Zoeken > Sorteren > Schrappen > PC-GEBRUIK De signaalingang kiezen Schakel het beeldscherm in met de toets PC op uw afstandsbediening. Roep met de MENU-toets op uw afstandsbediening het OSD-menu op. Het menupunt BRONNEN heeft een gekleurde achtergrond. Kies in het submenu BRON de betreffende signaalingang (PC (RGB) of PC (DVI)).13 NEDERLANDS Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Bron: TUNER Instellingen > AUTO-ADJUST FUNCTIE Als het TFT-beeldscherm voor het eerst een analoog PC videoformaat (RGB) gebruikt, voert het altijd automatisch eerst de Auto-adjust functie uit. Zolang dit duurt, beweegt het beeld lichtjes heen en weer om de optimale positie en weergave te vinden. De H/V (horizontale/verticale) positie en de beeldgrootte moet u bij sommige ongunstige PC-forĆ maten met de hand instellen. De auto-adjust functie hangt in hoge mate af van de beeldweerĆ gave. Een schermvullend wit beeld is hiervoor zeer geschikt. H Freq : 60.0 kHz V Freq : 75.0 Hz Pixel Clk : 78.75 MHz H/V Pol : + / – Gebruikerstimings > Auto Afregelen V Pos : Hoogte : Breedte : H Pos : Fase : Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Bron: PC (RGB) Instellingen > U kunt vaak gebruikte formaten opslaan als gebruikersformaten. Het beeldscherm herkent de opgeslagen formaten en geeft ze onmiddellijk correct weer zonder dat u de auto-adjust functie moet uitvoeren. Kies in het hoofdmenu het menupunt BRONNEN en roep het submenu INSTELLINGEN op. Er verschijnt nog een submenu. Activeer het menupunt Gebruikersformaten. Met het menupunt OPROEP bepaalt u het op dit moment ingestelde gebruikersformaat. Nu kunt u het gebruikersĆ formaat bijvoorbeeld op positie 1 (8 posities zijn mogelijk) met het menupunt SAVE in het geheugen opslaan. Positie: 1 Oproep Save Alles schrappen H Freq : 60.0 kHz V Freq : 75.0 Hz Pixel Clk : 78.75 MHz H/V Pol : + / – Gebruikerstimings > Auto Afregelen V Pos : Hoogte : Breedte : H Pos : Fase : Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Bron: PC (RGB) Instellingen >

5. Dagelijkse bediening

5.1 In-/uitschakelen

INSCHAKELEN Om het TFT-beeldscherm in te schakelen, moet u de aan/uit-schakelaar in de stand I" zetten. De STAND-BY-LED op de infraroodsensor licht oranje op. Druk nu op één van de cijfertoetsen op uw afstandsbediening om het TFT-beeldscherm aan te zetten. De AAN/UIT-LED op de infraroodsensor licht groen op. UITSCHAKELEN Druk op de stand-by-toets op uw afstandsbediening. Het TFT-beeldscherm schakelt weer over op stand-by. De STAND-BY-LED op de infraroodsensor licht oranje op. NEDERLANDSNEDERLANDS

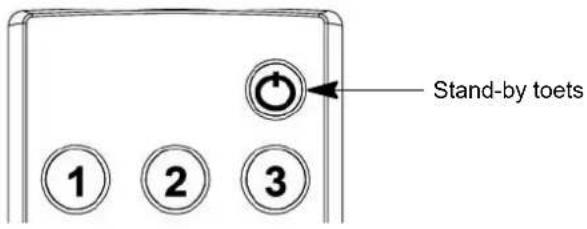

Om het TFT-beeldscherm weer helemaal uit te schakelen, moet u de aan/uit-schakelaar in de stand 0" zetten. Stand-by toets

5.2 Geluid instellen

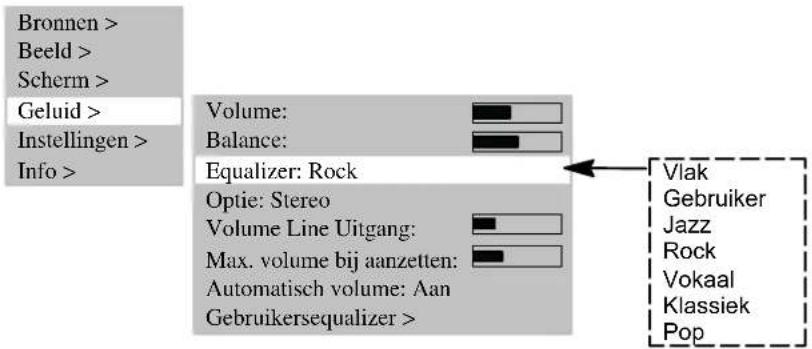

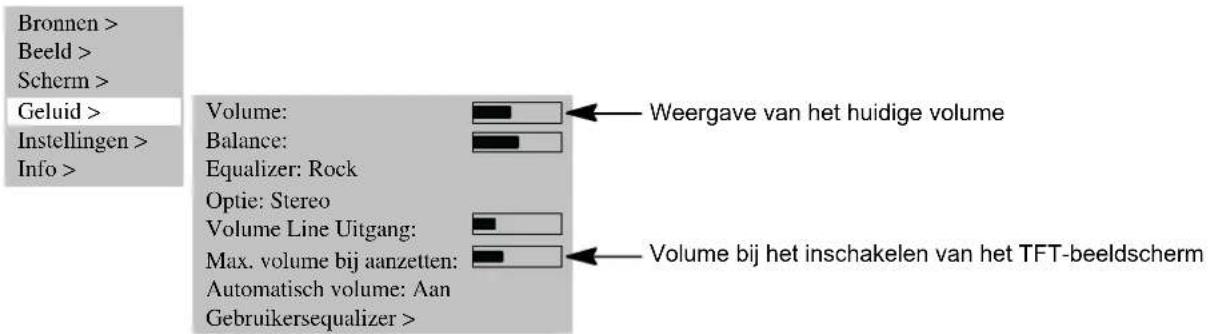

VOLUME INSTELLEN Druk op de toets Ă(Vol -) ofĂ (Vol +) op uw afstandsbediening om het gewenste volume in te stellen. Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Volume: Balance: Equalizer: Rock Optie: Stereo Volume Line Uitgang: Max. volume bij aanzetten: Automatisch volume: Aan Gebruikersequalizer > Weergave van het huidige volume Volume bij het inschakelen van het TFT-beeldscherm SOUNDINSTELLING In het menupunt EQUALIZER kunt u voorgedefinieerde klankpatronen instellen. Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Volume: Balance: Equalizer: Rock Optie: Stereo Volume Line Uitgang: Max. volume bij aanzetten: Automatisch volume: Aan Gebruikersequalizer > Vlak Gebruiker Jazz Rock Vokaal Klassiek Pop Kies het menupunt GEBRUIKERSEQUALIZER om uw persoonlijk klankpatroon aan te maken. < 120 Hz: 500 Hz:

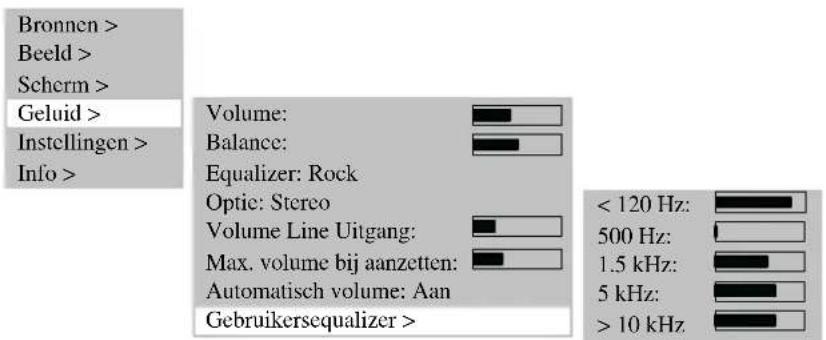

5 kHz: > 10 kHz Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Volume: Balance: Equalizer: Rock Optie: Stereo Volume Line Uitgang: Max. volume bij aanzetten: Automatisch volume: Aan Gebruikersequalizer >15 NEDERLANDS STOMSCHAKELING Druk op de toets op uw afstandsbediening. Het geluid wordt uitgeschakeld en op het beeldscherm verschijnt gedurende ca. 3Ăseconden het volgende infovenster: Tuner : 2 ZDF MUTE U schakelt het geluid weer in als u de toets , Ă(Vol -) ofĂ (Vol +) op uw afstandsbediening indrukt. Op het beeldscherm verschijnt gedurende ca. 3 seconden het volgende infovenster: TUNER : 2 ZDF Stereo Analoog

U kunt het contrast, de helderheid, de beeldscherpte en de kleuren instellen zoals u dat wenst.

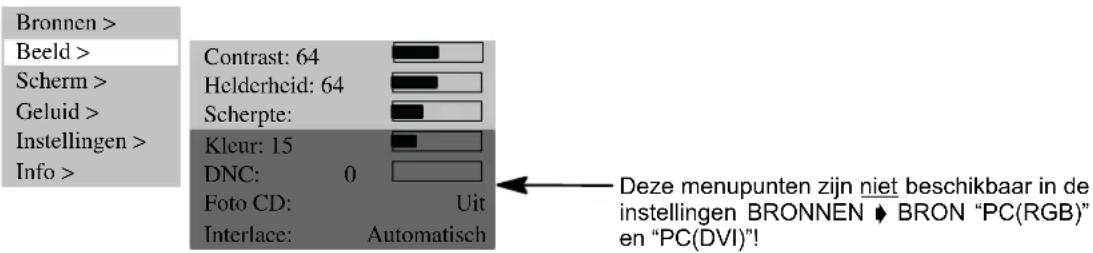

CONTRAST / HELDERHEID / BEELDSCHERPTE / KLEUR

Druk op de toetsĂĂals u de waarden wilt verhogen of opĂĂals u de waarden wilt verlagen. Met de instelling SCHERPTE kunt u de weergave van het beeld verbeteren. Met het menupunt KLEUR kunt u de kleurbalans veranderen: Druk op de toetsĂ, het beeld wordt groener. Druk op de toetsĂ, het beeld wordt roder. Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Contrast: 64 Helderheid: 64 Scherpte: Kleur: 15 DNC: 0 Foto CD: Uit Interlace: Automatisch Deze menupunten zijn niet beschikbaar in de instellingen BRONNEN BRON PC(RGB)" en PC(DVI)"! BEELDFORMAAT In het menupunt SCHERM FORMAAT ZOOM kunt u vooraf ingestelde formaten selecteren. Met het menupunt GEBRUIKERSZOOM hebt u de mogelijkheid een eigen gebruikersformaat aan te maken. Om uw geĆ bruikersformaat te activeren, kiest u in het menupunt ZOOM de GEBRUIKERSZOOM. Volbeeld In deze formaatinstelling wordt het beeld zodanig in horizontale en verticale richting aangepast, dat er altijd sprake is van een schermvullende weergave. Video 4:3 Deze formaatinstelling geeft een PAL 4:3 beeld weer in de correcte beeldverhouding. Aan linker en de rechter rand van het beeldscherm ziet u donkere strepen. Auto Deze formaatinstelling brengt het ingangssignaal automatisch in horizontale en verticale richting altijd op schaal in een schermvullende weergave. Het herkent 16:9 filmformaten en brengt ze op schaal met de ingestelde factoren. Niet lineair Deze formaatinstelling brengt het ingangssignaal automatisch in horizontale en verticale richting schermvullend op schaal, maar niet lineair. Dit betekent dat de beeldscherminhoud in het midden van het beeldscherm origineel wordt weergegeven en dat er naar de randen toe een sterkere scalering plaatsvindt. Gebruikerszoom In deze formaatinstelling kunt u een persoonlijk beeldformaat weergeven binnen het bereik van 40% t/m 140 % van de oorspronkelijke beeldgrootte. Zoom De handmatige omschakeling van de formaatinstelling video 4:3 op zoom rekt het beeld in verticale en horizontale richting ca. 20% verder uit dan de schermvullende weergave. Als u dan films bekijkt in het formaat 4:3, worden de donkere strepen onderaan en bovenaan op het beeldscherm gereduceerd. Video 16:9 Deze formaatinstelling geeft een PAL 4:3 beeld zodanig weer dat er geen donkere strepen rechts en links op het beeldĆ scherm zichtbaar zijn. Om de formaten om te schakelen, drukt u herhaaldelijk op de toets F op uw afstandsbediening. NEDERLANDSNEDERLANDS

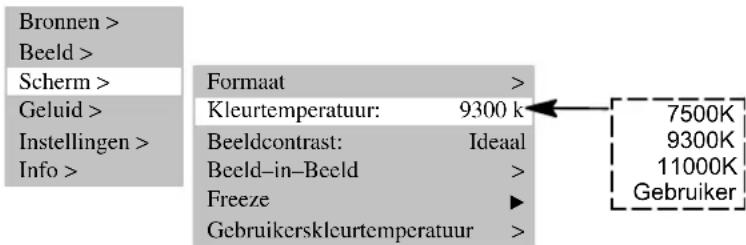

Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Formaat > Kleurtemperatuur: 9300 k Beeldcontrast: Ideaal Beeld–in–Beeld > Freeze Gebruikerskleurtemperatuur > Dit menupunt is alleen beschikbaar in de instelling

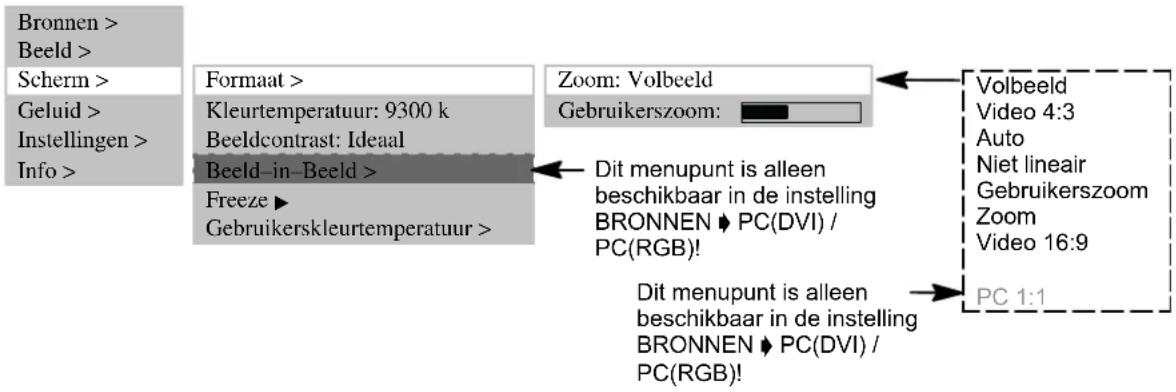

PC(RGB)! Zoom: Volbeeld Gebruikerszoom: Volbeeld Video 4:3 Auto Niet lineair Gebruikerszoom Zoom Video 16:9 PC 1:1 Dit menupunt is alleen beschikbaar in de instelling

Het TFT-beeldscherm staat in stand-by. Om het apparaat in te schakelen, drukt u op één van de cijfertoetsen 0...9 of op de TV-toets van uw afstandsbeĆ diening. Tijdens de initialisatie ziet u het bedrijfslogo. Daarna verschijnt de voor het laatst bekeken televisiezender (programmanummer) op het beeldscherm. TegelijĆ kertijd verschijnt gedurende ca. 3 seconden het volgende infovenster: Tuner : 2 ZDF Stereo Analoog Druk op de toets Pāā resp. PĂ om het programmanummer telkens met 1 te verhogen resp. te verlagen. Met de cijfertoetsen op uw afstandsbediening kunt u elk programmanummer rechtstreeks kiezen. TELETEKST Uw TFT-beeldscherm kan TOP/FLOF teletekstinformatie ontvangen en weergeven. Zoek een zender met teletekstpagina's. Druk op de toets TEXT op uw afstandsbediening om teletekst in beeld te brengen. Om bepaalde teletekstpagina's rechtstreeks op te roepen, moet u de cijfertoetsen gebruiken. De rode, groene, gele en blauwe toets op uw afstandsbediening hebben al naar gelang het type teletekst verschilĆ lende functies, die onderaan op de teletekstpagina te zien zijn.

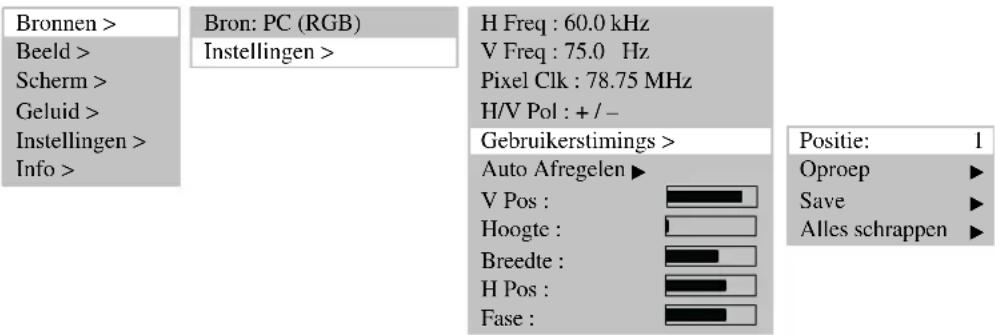

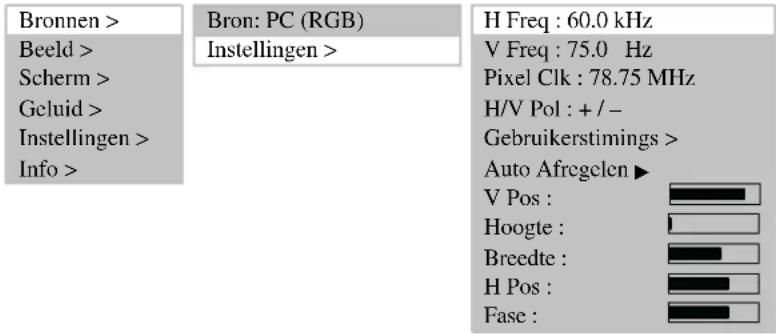

Zet het TFT-beeldscherm en de PC UIT. Sluit het TFT-beeldscherm met een normale videokabel op uw pc aan (de DVI-stekker op het beeldscherm en de HD-Sub-stekker op de pc). Zet het TFT-beeldscherm en de PC weer AAN. In het menupunt INGANGEN BRON moet PC (RGB) ingesteld zijn. Bij het inschakelen herkent de TFT-beeldĆ scherm automatisch welk beeldformaat er op de pc is ingesteld. Die informatie verschijnt in een infovenster. RGB–1024x 768 Volbeeld

5.6 Gebruik met andere apparaten

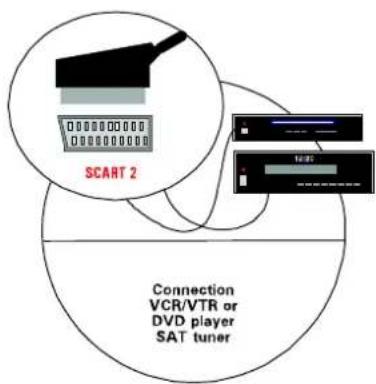

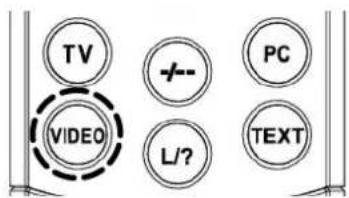

VIDEORECORDER Zet het TFT-beeldscherm en de videorecorder UIT. U kunt uw videorecorder op 3 verschillende manieren op het TFT-beeldscherm aansluiten: op de antenne, lees daartoe de gebruiksaanwijzing van uw videorecorder met een scartkabel op SCART1 of SCART2 als uw videorecorder een S-Video uitgang heeft, verbindt u die met de Y/C ingang. Zet het TFT-beeldscherm en de videorecorder weer AAN.17 NEDERLANDS Als u wilt overschakelen op de aangesloten ingang (bijv. SCART1), drukt u meerdere malen op de VIDEO toets op uw afstandsbediening. SCART 1 Volbeeld DVD SPELER Zet het TFT-beeldscherm en de DVD-speler UIT. Sluit uw DVD-speler op SCART1 of de Y/C ingang aan, als deze een S-Video uitgang heeft. Zet het TFT-beeldscherm en de DVD-speler weer AAN. Als u wilt overschakelen op de aangesloten ingang, drukt u meerdere malen op de VIDEO toets op uw afstandsĆ bediening.

5.7 Speciale functies

HANDMATIG PROGRAMMA'S ZOEKEN

In het menupunt PROGRAMMA toetst u een programmanummer in, dat nog niet in gebruik is. In het menupunt FREQUENTIE moet u rechtstreeks de frequentie intoetsen van de televisiezender die u zoekt. Als het beeld niet optimaal is, verhoogt c.q. verlaagt u de ingetoetste frequentie in kleine stappen. Als de televisiezender geen naam uitzendt, kunt u die in het menupunt NAAM zelf intoetsen. Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Bron: TV Instellingen > Automatisch > Manueel Zoeken > Sorteren > Schrappen > Programma: 11 TV Standaard: PAL BG Frequentie: 168.25 MHz Naam: HR KLEURTEMPERATUUR U kunt voor de kleurtemperatuur kiezen uit 3 voorgedefinieerde waarden of u kunt in het menupunt GEBRUIKERSKLEURTEMPERATUUR zelf een waarde bepalen. Hoe lager u de kleurtemperatuur instelt, des te hoger is het roodaandeel in het beeld en wordt het beeld warmer". NaarĆ mate de kleurtemperatuur toeneemt, neemt ook het blauwe lichtaandeel toe en wordt het beeld kouder". Rood: 128 Groen 128 Blauw: 110 Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Formaat > Kleurtemperatuur: 9300 k Beeldcontrast: Ideaal Beeld–in–Beeld > Freeze Gebruikerskleurtemperatuur > 7500K 9300K 11000K Gebruiker Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Formaat > Kleurtemperatuur: 9300 k Beeldcontrast: Ideaal Beeld–in–Beeld > Freeze Gebruikerskleurtemperatuur > NEDERLANDSNEDERLANDS

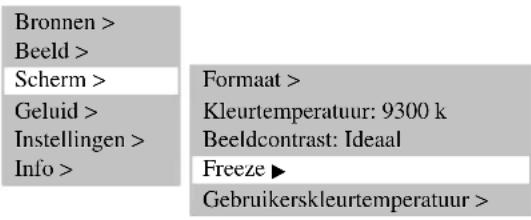

STILSTAAND BEELD Een stilstaand beeld krijgt u met de FREEZE toets of in het menupunt FREEZE. Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Formaat > Kleurtemperatuur: 9300 k Beeldcontrast: Ideaal Freeze Gebruikerskleurtemperatuur > PICTURE-IN-PICTURE De functie BEELD-IN-BEELD biedt u de mogelijkheid om bij de weergave van PC-signalen, videobeelden in beeld te brenĆ gen. Het menupunt BEELD-IN-BEELD is alleen zichtbaar in de instellingen BRONNENĂĂBRONĂĂPC(DVI) / PC(RGB) c.q. de PIP toets is actief. Druk op de PIP toets. Het beeld van de ingang die u met het menupunt SCHERMĂĂBEELD-IN-BEELDĂĂBRONĂ hebt ingesteld (bijv. tuner), verschijnt nu in het huidige beeld. Als u geen signaal op die ingang krijgt, dan blijft het in beeld gebrachte venster donker. De positie en de grootte van het venster kunt u zelf instellen. Als u uw persoonlijke instellingen wilt activeren, moet u het menupunt FORMAAT op Aan zetten. Formaat (+Aan/Uit): Uit Bron: TV Horizontale Pos: Verticale Pos:

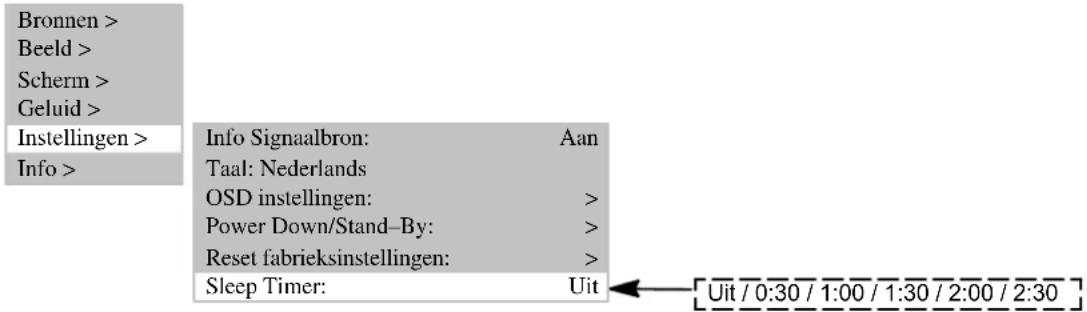

CVBS Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Formaat > Kleurtemperatuur: 9300 k Beeldcontrast: Ideaal Beeld–in–Beeld > Freeze Gebruikerskleurtemperatuur > AUTOMATISCHĂUITSCHAKELEN U kunt het TFT-beeldscherm zodanig instellen, dat het na een bepaalde tijd automatisch wordt uitgeschakeld. Kies in het menupunt SLEEP TIMER één van de aangegeven tijden. Als die tijd verstreken is, wordt het TFT-beeldscherm automatisch uitgeschakeld. Uit / 0:30 / 1:00 / 1:30 / 2:00 / 2:30 Bronnen > Beeld > Scherm > Geluid > Instellingen > Info > Info Signaalbron: Aan Taal: Nederlands OSD instellingen: > Power Down/Stand–By: > Reset fabrieksinstellingen: > Sleep Timer: Uit TWEEKANAALGELUID OMSCHAKELEN Tweekanaalgeluid houdt in dat de kijker de mogelijkheid heeft om bij films te kiezen of hij de nagesynchroniseerde versie of de versie in de oorspronkelijke taal wil horen. Als er televisieprogramma's uitgezonden worden met tweekanaalgeluid, is eerst kanaal A actief. Druk op de toets M/S op uw afstandsbediening als u wilt overschakelen op kanaal B.19 NEDERLANDS

Als u tijdens het gebruik van uw TFT-beeldscherm een fout mocht constateren, lees dan de onderstaande lijst met fouten resp. met oplossingen door, voordat u het apparaat voor reparatie wegbrengt. Misschien kunt u de fout zelf heel gemakkeĆ lijk verhelpen. Als bijvoorbeeld de stekker van het beeldscherm niet in het stopcontact zit of als er problemen zijn met de ontvangstinstallatie (antenne), dan zou u onterecht kunnen vermoeden dat het beeldscherm defect is. Als de gegeven instructies niet het gewenste resultaat opleveren, dan moet u het apparaat met de aan/uit-schakelaar UIT zetten en de stekker uit het stopcontact trekken. Probeer nooit het apparaat zelf te repareren en haal in geen geval de afdekking achteren op het apparaat weg.

FOUT MOGELIJKE OORZAAK MOGELIJKE OPLOSSING

Geen beeld en geen geluid, hoewel de stekker in het stopcontact zit en het apparaat is ingeschakeld. Aan/Uit-schakelaar staat in de stand 0" (UIT). De stekker van het apparaat zit niet in het stopcontact. Defecte stroomkabel. Zet de Aan/Uit-schakelaar in de standĂI". Steek de stekker van de stroomkabel in het stopcontact. Bel de service-hotline op. Beeldscherm donker. Contrastinstelling te gering. Geen ingangssignaal, verkeerde inĆ gang gekozen. Helderheid en/of contrast goed instellen. Stroomkabel controleren; juiste ingang aan de juiste bron toewijzen. Te zwakke of te sterke kleuren. Kleur niet goed ingesteld. Stroomkabel niet goed aangesloten. Stel de kleur (in menupunt BEELD) in. Kabel correct aansluiten. Er is een stuk van het beeld afgeknipt c.q. het beeld is niet gecentreerd. Beeldpositie niet goed ingesteld. Corrigeer de beeldpositie. Het beeld is te groot of te klein. Beeldformaat verkeerd ingesteld. Druk meerdere malen op de toets F , totdat het scherm volledig gevuld is. De afstandsbediening werkt niet. De batterijen zijn leeg. Tussen de afstandsbediening en de sensor bevindt zich een obstakel. De afstandsbediening bevindt zich buiĆ ten het werkingsbereik. Doe nieuwe batterijen in het apparaat. Verwijder het obstakel tussen de afĆ standsbediening en de sensor. Gebruik de afstandsbediening binnen het aangegeven bereik. Het getoonde beeld is te donker. De beeldkwaliteit is niet goed ingeĆ steld. Corrigeer de beeldhelderheid en het contrast. Er is wel beeld, maar geen geluid. De stomschakeling staat aan. Het volume is op minimum ingesteld. Druk op de toets van uw afstandsĆ bediening. Zet het volume harder. Sommige letters worden niet weergegeven (PC-modus). Stel de fasepositie goed in. Controleer de instelling van de beeldĆ breedte. Voer een auto-adjust uit. Horizontale strepen bij televisie- of videosignalen. De signaalbron staat vóór het beeldĆ scherm. De videokabel is onvoldoende afgeĆ schermd. Zet de signaalbronnen altijd naast of achter het beeldscherm. Gebruik alleen hoogwaardige signaalĆ kabels met een hoge schermdemping. Om alle instellingen weer in de oorspronkelijke toestand te brengen, gebruikt u het menupunt INSTELLINGEN ' FABRIEKSINSTELLINGEN! Als het TFT-beeldscherm te heet wordt, verschijnt er een rood waarschuĆ wingsvenster in de linker bovenhoek van het beeldscherm (zie de afb. links). Als u nu niet goed ventileert, bestaat de kans dat het beeldscherm automaĆ tisch in de stand-by-modus wordt geschakeld. NEDERLANDS Temperatuur- waarschuwingNEDERLANDS

BEELDSCHERM Grootte / diagonaal: 75 cm (30"), 15:9 formaat Zichtbare beeldgrootte: 643 mm (horizontaal) x 386 mm (verticaal) Resolutie: 1280 x 768 beeldpunten Kleurweergave: 16.7 miljoen kleuren tegelijk Beeldhoek: 170° typisch Contrastverhouding: 500:1 typisch Luminantie: 450 cd/m

PC/video-ingang: RBG analoog en automatische sync-detectie Video-aansluitingen TV Tuner: IEC, 75 Ohm ingangsweerstand SCART1: RGB, CVBS ingang, CVBS uitgang, SCART2: CVBS ingang, CVBS uitgang, SCART1/SCART2: audio in-/uitgang CVBS: RCA-Cinch Y/C: MiniDIN (HOSIDEN) PC aansluiting analoog/digitaal: DVI-I Audio-aansluitingen Geïntegreerde speakers : 2 x 2 breedband met 2 x 7 W sinus Stereo-ingang: 3 x cinch 1 Vrms (FBAS, Y/C, PC), 2 x SCART 1 Vrms Stereo-uitgang: 1 x cinch, regelbaar Synchronisatie: Sync op groen, composite sync met automatische herkenning, gescheiden H- en V-sync Bedieningselementen: Aan/Uit-schakelaar, IR-afstandsbediening (OSD-menu 6 talen) GEBRUIKSOMSTANDIGHEDEN Temperatuur: 5 °C Ć +35 °C (gebruik), -20 °C Ć +60 °C (opslag) Luchtvochtigheid: 20% Ć 85% (niet condenserend) Hoogte: max. 2.000 m (7.000 ft) DATANETWERKAANSLUITING Spanningstoevoer: 220 V Ć 240 V AC Netfrequentie: 50 Hz ± 10% Stroomverbruik: 140 W typisch, 5 W in stand-by mode
