LIFE P15025 (MD 20410) - Televisio MEDION - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-televisio
Tuotemerkki	Medion
Malli	LIFE P15025 (MD 20410)
Näytön lävistäjä	75 cm (30 tuumaa), kuvasuhde 15:9
Tarkkuus	1280 x 768 pikseliä (WXGA)
Värien määrä	16,7 miljoonaa
Katselukulma	170° (vaaka- ja pystysuunta)
Kirkkaus	450 cd/m²
Kontrastisuhde	500:1
Vasteaika	25 ms
Mitat (K × L × S)	535 × 870 × 140 mm
Paino	17 kg
Virtalähde	220-240 V AC, 50 Hz
Kulutus (toiminta)	140 W tyypillinen
Kulutus (valmiustila)	5 W
TV-standardit	PAL (B/G, I, D/K, M, L/L'), SECAM, NTSC
TV-vastaanotto	VHF, UHF, hyperkaista (47-861 MHz)
Videoliittimet	2 × SCART, 1 × S-Video, 1 × CVBS, 1 × DVI-I (analoginen ja digitaalinen)
Ääniliittimet	Stereotulo (3 × Cinch, 2 × SCART), stereolähtö (1 × Cinch)
Sisäänrakennetut kaiuttimet	2 × 7 W
Kaukosäädin	Infrapuna, toimintaetäisyys 6 m, paristot LR03 AAA
Käyttölämpötila	5 °C - 35 °C
Käyttökosteus	20% - 85% (ei tiivistyvä)
Huolto ja puhdistus	Irrota pistotulppa ennen puhdistusta; käytä pehmeää, hieman kosteaa liinaa; vältä kemikaaleja
Turvallisuus	Älä avaa laitetta; irrota pistotulppa ukkosella tai pitkäaikaisessa poissaolossa; pidä paristot poissa lasten ulottuvilta

Usein kysytyt kysymykset - LIFE P15025 (MD 20410) MEDION

Kuinka MEDION LIFE P15025 -televisio kytketään päälle?

Varmista, että takana oleva pääkytkin on asennossa I (päällä). Paina sitten kaukosäätimen TV-painiketta tai numeropainiketta (0-9). Vihreä merkkivalo syttyy.

Mitä tehdä, jos näyttö pysyy mustana eikä ääntä kuulu?

Varmista, että pääkytkin on asennossa I ja virtajohto on kunnolla kiinni. Jos ongelma jatkuu, kokeile toista pistorasiaa tai ota yhteyttä huoltoon.

Kuinka OSD-valikon kieli asetetaan?

Paina kaukosäätimen MENU-painiketta, valitse Asetukset, sitten Kieli. Valitse haluamasi kieli vaihtoehdoista (saksa, englanti, ranska jne.).

Kaukosäädin ei toimi, mitä tehdä?

Tarkista, etteivät paristot (tyyppi LR03 AAA) ole loppuneet ja että ne on asetettu oikein napaisuuden mukaan. Varmista, ettei kaukosäätimen ja infrapunavastaanottimen välillä ole esteitä (enint. 6 m).

Kuinka DVD-soitin tai videonauhuri kytketään?

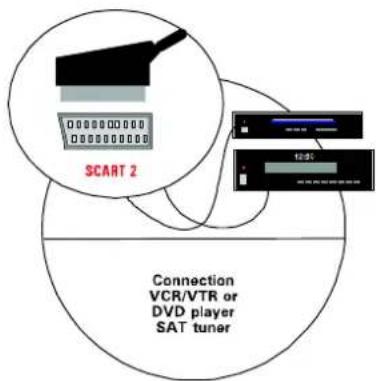

Sammuta molemmat laitteet. Käytä SCART-kaapelia liittääksesi soittimen SCART1- tai SCART2-liitäntään. Kytke televisio ja soitin päälle, paina sitten kaukosäätimen VIDEO-painiketta toistuvasti, kunnes kuva näkyy.

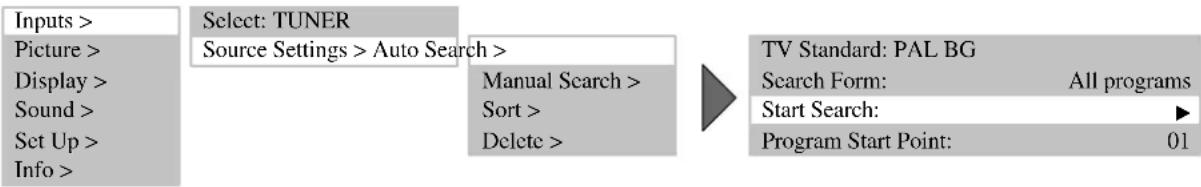

Kuinka suoritetaan automaattinen kanavahaku?

Paina MENU, siirry kohtaan Tulot, sitten Asetukset, sitten Automaattihaku. Valitse Hae aloittaaksesi haun. Löydetyt kanavat tallentuvat automaattisesti.

Kuinka äänenvoimakkuutta säädetään tai ääni mykistetään?

Käytä kaukosäätimen VOL+- ja VOL--painikkeita. Mykistä ääni painamalla Mykistys-painiketta (kaiutin kuvake yliviivattuna). Teksti "Ääni pois" tulee näkyviin.

Mitä tehdä, jos näyttö ylikuumenee?

Vasen yläkulmaan ilmestyy punainen varoitusviesti. Paranna ilmanvaihtoa vapauttamalla tuuletusritilät (vähintään 10 cm sivuilla ja takana, 30 cm yläpuolella). Jos tämä ei auta, näyttö saattaa siirtyä automaattisesti valmiustilaan.

Kuinka näyttö puhdistetaan oikein?

Sammuta laite ja irrota pistotulppa. Käytä pehmeää, hieman kosteaa liinaa (ei kemikaaleja). Pyyhi varovasti naarmuttamatta pintaa.

Mitä tehdä, jos kuva on vääristynyt tai liian suuri/pieni?

Paina kaukosäätimen F-painiketta (kuvasuhde) toistuvasti vaihtaaksesi kuvasuhdetta: Täysi näyttö, 4:3, 16:9, Auto jne. Valitse sopiva.

KÄYTTÖOHJE LIFE P15025 (MD 20410) MEDION

• De signaalingang kiezen

1. Standardit 2
2. Tärkeitä huomautuksia 2
3. Katsaus 4

3.1 Toimituslaajuus 4
3.2 Liitännät 5
3.3 Kauko-ohjauksen käyttöpainikkeet ja toiminnot 6
3.4 Käyttöpainikkeet laitteessa 6

1. Ensimmäinen käyttöönotto 7

4.1 Asetus ja purkaminen pakkauksesta 7
4.2 Liitäntä ja päällekytkentä 8
4.3 OSD-valikon käyttö 10
4.4 OSD-valikon perusasetukset 11
4.5 Asetukset ensimmäisen käyttöönoton yhteydessä 11

1. Päivittäinen käyttö 13

5.1 Päälle-/päältäkytkentä 13
5.2 Äänen säätö 14

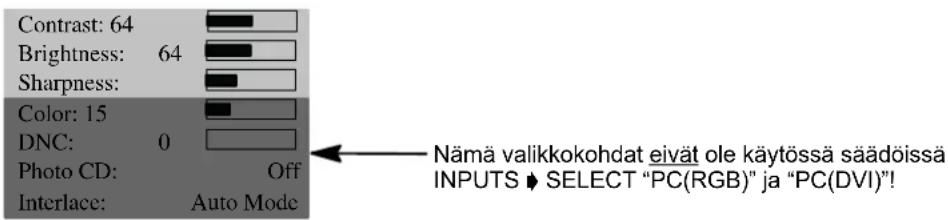

5.3 Kuvan säätö 15
5.4 Televisiokäyttö 16

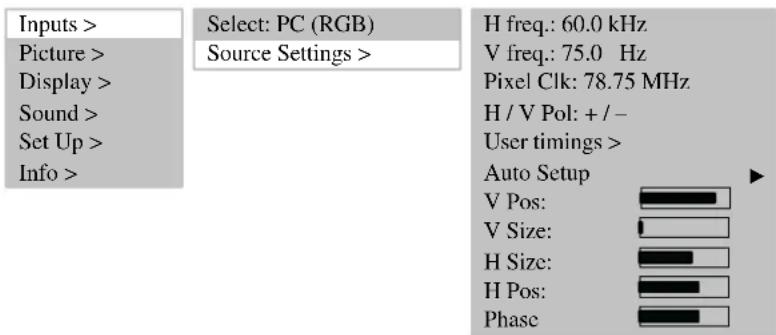

5.5 PC-KÄYTTÖ 16
5.6 Käyttö muiden laitteiden kanssa 16
5.7 Erikoistoiminnot 17

1. Häiriöiden korjaus 19
2. Tekniset tiedot 20

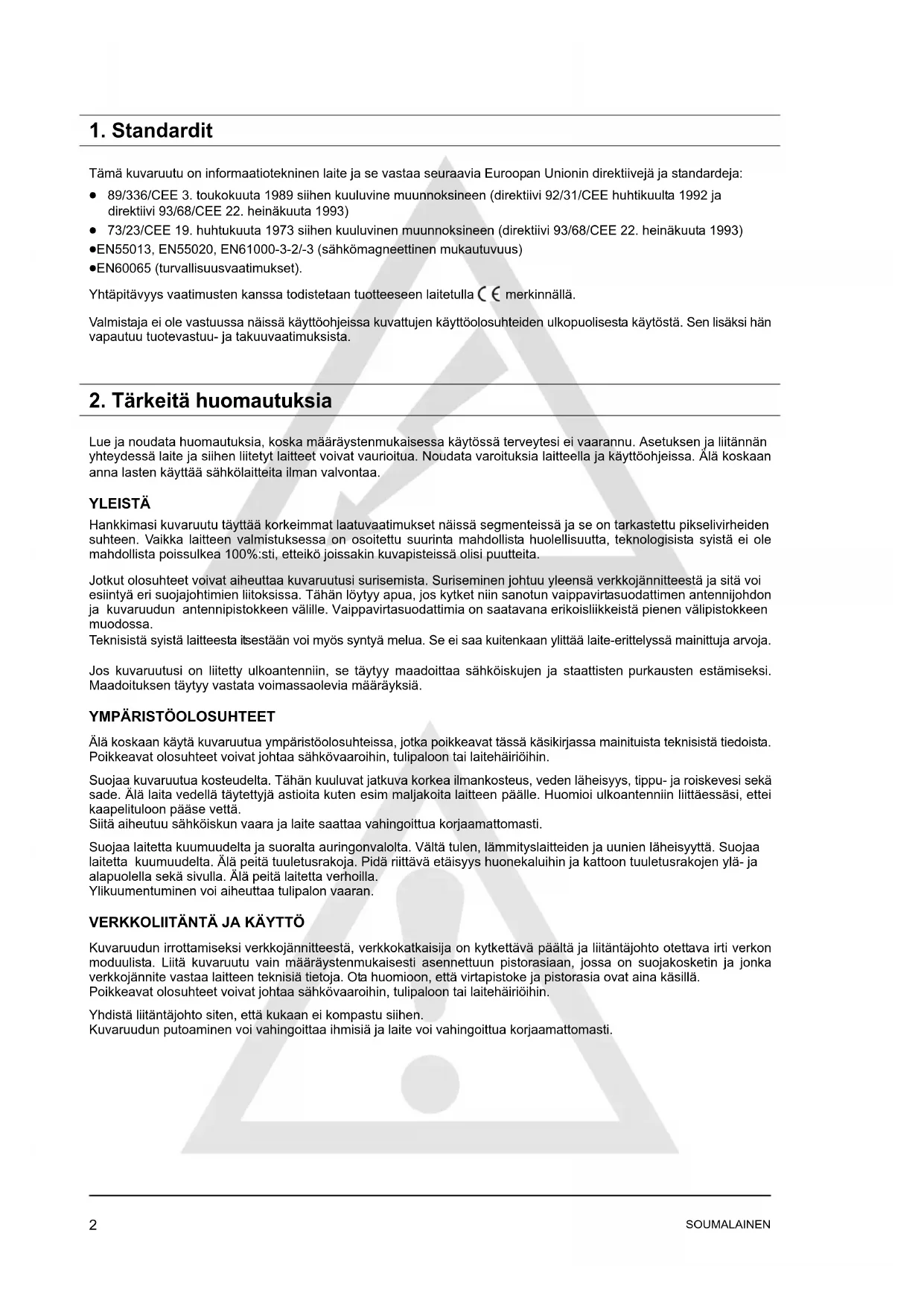

1. Standardit

Tämä kuvaruutu on informaatiotekninen laite ja se vastaa seuraavia Euroopan Unionin direktiivejä ja standardeja:

• 89/336/CEE 3. toukokuuta 1989 siihen kuuluvine muunnoksineen (direktiivi 92/31/CEE huhtikuulta 1992 ja direktiivi 93/68/CEE 22. heinäkuuta 1993)
• 73/23/CEE 19. huhtukuuta 1973 siihen kuuluvinen muunnoksineen (direktiivi 93/68/CEE 22. heinäkuuta 1993)
• EN55013, EN55020, EN61000-3-2/-3 (sähkömagneettinen mukautuvuus)
• EN60065 (turvallisuusvaatimukset).

Yhtäpitävyys vaatimusten kanssa todistetaan tuotteeseen laitetulla C€ merkinnällä.

Valmistaja ei ole vastuussa näissä käyttöohjeissa kuvattujen käyttöolosuhteiden ulkopuolisesta käytöstä. Sen lisäksi hän vapautuu tuotevastuu- ja takuuvaatimuksista.

2. Tärkeitä huomautuksia

Lue ja noudata huomautuksia, koska määräystenmukaisessa käytössä terveytesi ei vaarannu. Asetuksen ja liitännän yhteydessä laite ja siihen liitetyt laitteet voivat vaurioitua. Noudata varoituksia laitteella ja käyttöohjeissa. Älä koskaan anna lasten käyttää sähkölaitteita ilman valvontaa.

YLEISTÄ

Hankkimasi kuvaruutu täyttää korkeimmat laatuvaatimukset näissä segmenteissä ja se on tarkastettu pikselivirheiden suhteen. Vaikka laitteen valmistuksessa on osoitettu suurinta mahdollista huolellisuutta, teknologisista syistä ei ole mahdollista poissulkea 100%:sti, etteikö joissakin kuvapisteissä olisi puutteita.

Jotkut olosuhteet voivat aiheuttaa kuvaruutusi surisemista. Suriseminen johtuu yleensä verkkojännitteestä ja sitä voi esiintyä eri suojajohtimien liitoksissa. Tähän löytyy apua, jos kytket niin sanotun vaippavirtasuodattimen antennijohdon ja kuvaruudun antennipistokkeen välille. Vaippavirtasuodattimia on saatavana erikoislikkeistä pienen välipistokkeen muodossa.

Teknisistä syistä laitteesta itsestään voi myös syntyä melua. Se ei saa kuitenkaan ylittää laite-erittelyssä mainittuja arvoja.

Jos kuvaruutusi on liitetty ulkoantenniin, se täytyy maadoittaa sähköiskujen ja staattisten purkausten estämiseksi. Maadoituksen täytyy vastata voimassaolevia määräyksiä.

YMPÄRISTÖOLOSUHTEET

Älä koskaan käytä kuvaruutua ympäristöolosuhteissa, jotka poikkeavat tässä käsikirjassa mainituista teknisistä tiedoista. Poikkeavat olosuhteet voivat johtaa sähkövaaroihin, tulipaloon tai laitehäiriöihin.

Suojaa kuvaruutua kosteudelta. Tähän kuuluvat jatkuva korkea ilmankosteus, veden läheisyys, tippu- ja roiskevesi sekä sade. Älä laita vedellä täytettyjä astioita kuten esim maljakoita laitteen päälle. Huomioi ulkoantenniin liittäessäsi, ettei kaapelituloon pääse vettä.

Siitä aiheutuu sähköiskun vaara ja laite saattaa vahingoittua korjaamattomasti.

Suojaa laitetta kuumuudelta ja suoralta auringonvalolta. Vältä tulen, lämmityslaitteiden ja uunien läheisyyttä. Suojaa laitetta kuumuudelta. Älä peitä tuuletusrakoja. Pidä riittävä etäisyys huonekaluihin ja kattoon tuuletusrakojen ylä- ja alapuolella sekä sivulla. Älä peitä laitetta verhoilla.

Ylikuumentuminen voi aiheuttaa tulipalon vaaran.

VERKKOLIITÄNTÄ JA KÄYTTÖ

Kuvaruudun irrottamiseksi verkkojännitteestä, verkkokatkaisija on kytkettävä päältä ja liitäntäjohto otettava irti verkon moduulista. Liitä kuvaruutu vain määräystenmukaisesti asennettuun pistorasiaan, jossa on suojakosketin ja jonka verkkojännite vastaa laitteen teknisiä tietoja. Ota huomioon, että virtapistoke ja pistorasia ovat aina käsillä.

Poikkeavat olosuhteet voivat johtaa sähkövaaroihin, tulipaloon tai laitehäiriöihin.

Yhdistä liitäntäjohto siten, että kukaan ei kompastu siihen.

Kuvaruudun putoaminen voi vahingoittaa ihmisiä ja laite voi vahingoittua korjaamattomasti.

Käytä vain mukanatoimitettua liitäntäjohtoa. Suojaa sitä vaurioilta, äläkä tee siihen mitään muutoksia. Älä koskaan käytä vaurioitunutta liitäntäjohtoa. Jos liitäntäjohto ja pistoke ovat vaurioituneet, näyttöruutua ei saa enää käyttää. Siitä aiheutuu sähköiskun, tulipalon tai laitehäiriöiden vaara.

Älä koskaan kosketa verkkokytkintä ja liitäntäjohtoa märin käsin.

Siitä aiheutuu sähköiskun vaara.

Älä koskaan poista pistoketta pistorasiasta liitäntäjohdosta vetämällä. Vältä liitäntäjohdon vetämistä kuumien esineiden läheisyydessä.

Siitä aiheutuu tulipalon ja sähkötapaturmien vaara.

Irrota virtapistoke pistorasiasta ja talon antennin pistoke antennirasiasta turvallisuussyistä pitemmän poissaolon tai ukonilman yhteydessä.

Varotoimenpiteet mahdollisen tulipalon tai laitevahinkojen tai sähköiskun välttämiseksi.

Kytke kuvaruutu ja signaalinlähde aina pois päältä ennen kuin liität laitteet toisiinsa.

Siitä aiheutuu sähköiskun vaara.

HÄIRIÖT

Vedä virtapistoke heti pistorasiasta kuvaruudun tai liitäntäjohdon vaurioiden yhteydessä.

Irrota virtapistoke heti, jos laitteesta tulee savua, epämääräisiä hajuja tai epätavanomaisia ääniä. Menettele näin, jos kuvaruutuu ei tule kuvaa päällekytkennän jälkeen tai käytön aikana. Älä yritä käyttää kuvaruutua koskaan tässä tilassa.

Älä missään tapauksessa yritä avata ja/tai korjata laitetta itse. Kuvaruudussa ei ole mitään osia, jotka voit itse huoltaa tai vaihtaa. Ota yhteyttä puhelintukipalveluumme tai muuhun sopivaan ammattikorjaamoon.

PUHDISTUS JA HOITO

Sammuta laite ennen asennusta, puhdistusta ja hoitoa ja vedä virtapistoke pistorasiasta. Odota muutama minuutti, jotta kondensaattorit ovat tyhjentäneen laitteen kokonaan.

Käytä puhdistukseen vain kevyesti kostutettua, pehmeää rättiä. Vältä kemiallisia liuotin- ja puhdistusaineita, koska ne voivat vahingoittaa pintoja.

Vedä virtapistoke heti irti, jos kuvaruutuun on mennyt esim. vettä, muita nesteitä, metalliosia jne. Älä koskaan tartu laitteeseen millään esineellä tai käsin.

Siitä aiheutuu sähköshokin tai onnettomuuden vaara.

PATTERIT

Patterit voivat olla hengenvaarallisia nieltäessä. Säilytä pattereita lasten ulottumattomilla. Jos joku nielee patterin, ota heti lääkärin yhteyttä.

Ota käytetyt patterit heti pois kaukosäätimestä, koska ne vuotavat ja voivat siten aiheuttaa vaurioita.

Mukanaolevia pattereita ei saa ladata tai aktivoida muuten uudelleen, heittää tuleen tai aiheuttaa oikosulkua.

Käytetyt patterit eivät ole kotitalousjätettä. Patterit on jätettävä niille tarkoitettuihin keräyspaikkoihin.

MUITA HUOMAUTUKSIA

Kun kuvaruutu kytketään valmiustilaan, se on vielä liitetty sähköverkkoon. Jos haluat sammuttaa sen kokonaan, verkkokatkaisija on laitettava kohtaan "O" tai virtapistoke on irrotettava pistorasiasta.

Ergonomisistä syistä on suositeltavaa vältää punaisten tai sinisten kirjainten tai symbolien käyttöä tummalla taustalla. Niitä on vaikea lukea huonon sävykkyyden takia ja silmät väsyvät turhaan. Käytä mahdollisimman suurisävykkyistä esitystä esim. mustaa tekstiä valkoisella taustalla.

Silmäkipujen välttämiseksi ja optimaalisen katseluetäisyyden saavuttamiseksi, sinun tulisi olla laitteesta viisi-kuusikertaa kuvaruudun lävistäjän verran. Televisionkatseluhuoneesi tulisi olla niin valoisa, että siellä voisi myös lukea. Sävykkyys häviää liian valoisassa paikassa. Liian vähä valo rasittaa silmiä kuvaruudun vaalea-pimeä vaihtelun takia.

Tarpeettomat pakkaukset ja pakkausaineet voidaan kierrättää ja ne tulisi viedä kierrätykseen, jos niitä ei enää tarvita.

3. Katsaus

TFT-kuvaruutu tarjoaa monia liitäntämahdollisuuksia tietokoneeseen, DVD-soittimeen, videonauhoittimeen, videokameraan jne.

on samantekevää onko kyseessä televisio-, video- tai tietokonekuvat, ne näkyvät kaikki terävänä ja ilman vääristymiä täysin tasaisella kuvaruutupinnalla. Kuva näkyy erinomaisen kirkkaana ja erittäin terävänä. Muita tärkeitä tuntomerkkejä on 75 cm kokoinen kuvaruutu 15:9 pituussuhteella ja erittäin pieni asennussyvyys.

Televisiokäyttöön tarvitaan liitäntä maanpäälliseen antenniin, SAT-vastaanottimeen tai kaapelitelevisiolaitteeseen. Käyttö tapahtuu interaktiivisesti mukanatoimitetulla kaukosäätimellä jas On-Screen-valikolla (OSD). Kuvan laatua voidaan säätää monella eri tavalla.

Uusi jäähdytysjärjestelmä tekee TFT-näytön käytön mahdolliseksi ilman häiritsevää tuulettimen ääntä. Koska se on hiljainen kuten tavallinen televisio, TFT-kuvaruutu sopii erinomaisesti olo- ja konferenssihuoneisiin.

Tarvikkeet

• korkealaatuinen alumiinirunko
• ilman tuuletinta oleva design
• kuvaruudun lävistäjä 75 cm
  ●15:9 koko
• katselukulma vaakasuora/pystysuora 170 astetta
• integroitu stereokauitinjärjestelmä
• säätömahdollisuuksia laitteella
  •digitaalinen kampasuodatin
  •yhteensopiva PAL:n, SECAMin ja NTSC:n kanssa
  •yhteensopiva VGA:n, SVGA:n, WXGA:n, XGA:n ja SXGA:n kanssa
  -teksti-tv
• automaattinen ohjelmantunnistus ja kanavalajittelu

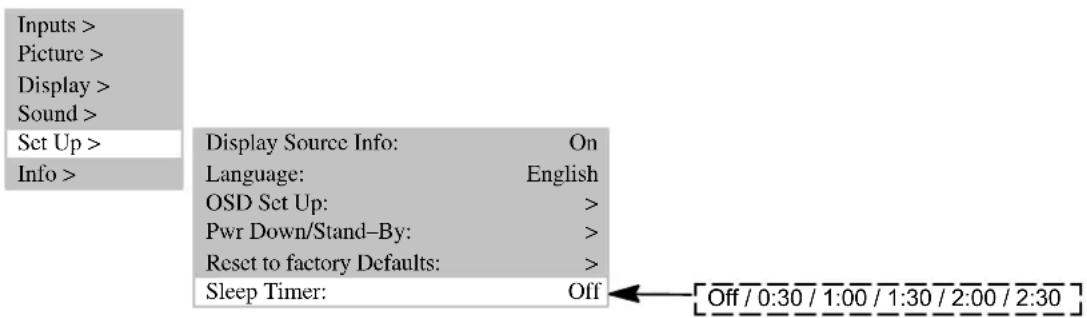

• Sleep Timer
  -kuvaruudunsuojus
  -2 x SCART-liitäntää
• 1 x S-Video
  -1 x CVBS
• 1 x DVI (I) (analoginen ja digitaalinen)

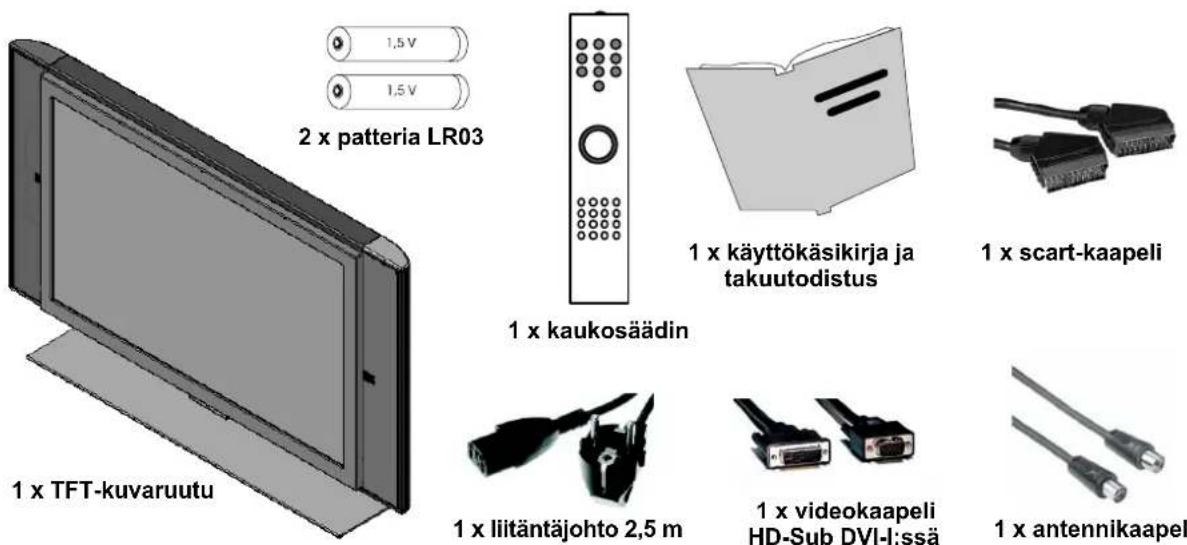

3.1 Toimituslaajuus

Ota TFT-kuvaruutu pois pakkauksesta ja tarkasta, ettei siinä ole kuljetusvaurioita ja että kaikki toimituslaajuuteen kuuluvat osat ovat mukana. Toimittaja voi vastata vaatimuksiinne kuljetusvahingoista vain siinä tapauksessa, että olet ilmoittanut asiasta ennen enismmäistä käyttöönottoa. Jos toimituksesta puuttuu joku osa, ota yhteyttä huoltopalveluumme. Säilytä alkuperäinen pakkaus monitorin mahdollista kuljettamista varten.

Vakiotoinitus

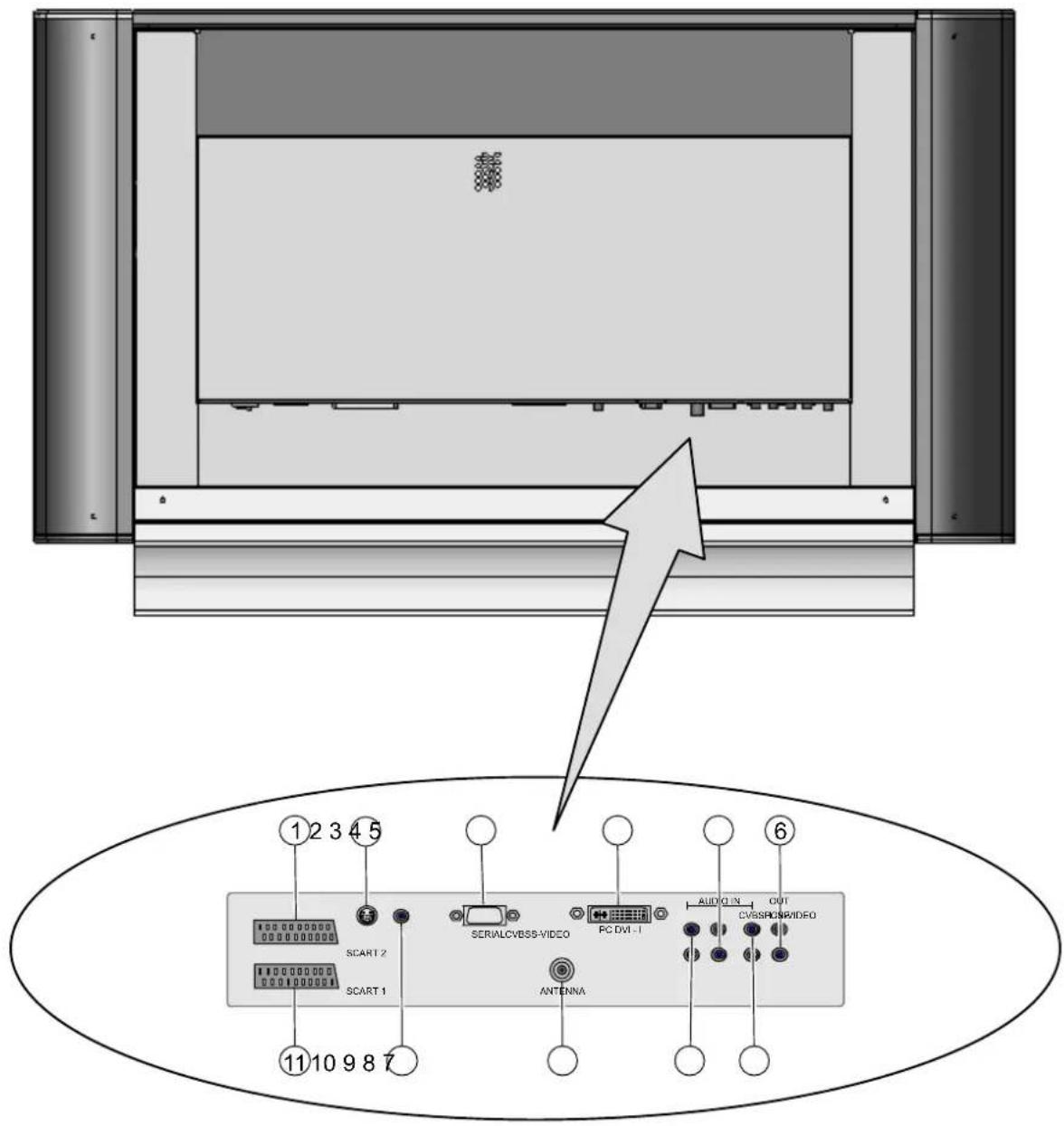

3.2 Liitännät

1 2 3 4 5 SCART 2 SCART 1 11 10 9 8 7 SERIALCVBSS-VIDEO PC DVI - I ANTENNA AUDIO N OUT CVBSPOUNVIDEO 6

[1] SCART 2 - esim. videonauhurin liitäntään
[2] S-VIDEO (Y/C) - esim. camcorderin liitäntään S-video liittimellä
[3] SERIAL - RS232 huoltotarkoitusten liitäntä
[4] PC DVI-I - liitäntä PC (RGB analogisissa signaaleissa, DVI digitaalisignaaleissa)
[5] AUDIO IN PC - esim. tietokoneliitäntä Line-Out-liittimellä
[6] OUT LINE - esim. audiovahvistimen tai DVD-vastaanottimen liitäntä
[7] AUDIO IN CVBS - esim. camcorder liitäntä Video-Out-liittimellä
[8] AUDIO IN S-VIDEO - esim. camcorder liitäntä S-Video liittimellä
[9] ANTENNA - TV-antennien signaalien liitäntä (maanpäällinen antenni tai kaapelilitäntä)
[10] CVBS - esim. camcorder liitäntä Video-Out-liittimellä
[11] SCART 1 - esim. satelliittivastaanottimen liitäntä

3.3 Kauko-ohjauksen käyttöpainikkeet ja toiminnot

TFT-kuvaruudun ohjaamiseksi kaukosäätimellä, virtapistokeen täytyy olla pistorasiassa ja verkkokytkimen päällä. Infrapunakaukosäädin toimii vain, kun säätimen ja kuvaruudun etupuolella (alhaalla) olevan infrapunasensorin välillä ei ole mitään esteitä. Kaukosäätimen ulottuvuus on n. 6m. Kun patterien teho heikkenee, kaukosäätimen ulottuvuus pienenee. Vaihda siinä tapauksessa patterit. Käytä 2 tyypin LR03 AAA 1,5 V patteria.

Käytety patterit eivät ole kotitalousjätettä. Ne on vietävä käytettyjen pattereiden keräyspaikkaan (esim. pattereiden keräyslaatikko kaupassa) tai hävitettävä erikoisjätteenä

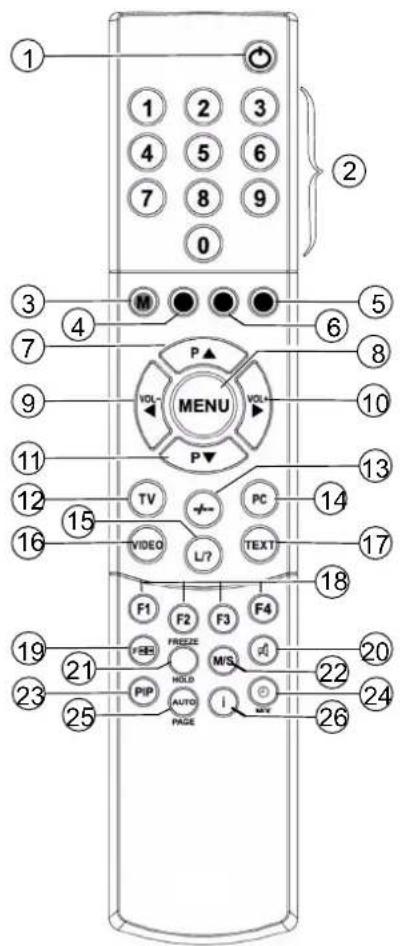

1 2 3 4 5 6 7 8 9 0 ② ③ ④ M P▲ VOL- VOL+ MENU P▼ 10 ⑤ ⑥ ⑦ ⑧ ⑨ 11 12 13 15 TV PC 14 16 VIDEO L?T TEXT 17 18 F1 F2 F3 F4 20 21 PBEI FREEZE M/S 22 23 PIP HOLD AUTO I MVY 24 25 PAGE

[1] Stand-By-painike
[2] ohjelmapainikkeet 1-9, 0
[3] painike M (Memo), punainen
[4] vihreä painike
[5] sininen painike
[6] keltainen painike
[7] painike ohjelmanvalinta ylöspäin
[8] Menu-painike
[9] painike äänenvoimakkuuden pienentämiseen / nuolinäppäin vasemmalle
[10] painike äänenvoimakkuuden suurentamiseen / nuolinäppäin oikealle
[11] painike ohjelmanvalinta alaspäin

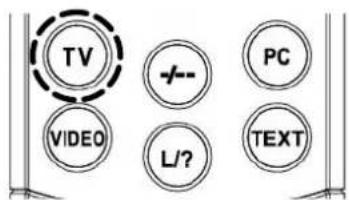

[12] suoravalintapainike TV-käyttö
[13] painike yksi- ja useampipaikkaisten ohjelmanumeroiden välillä vaihtamiseen

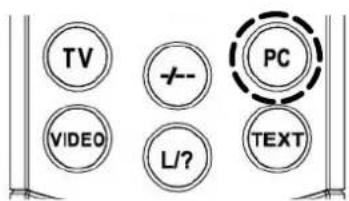

[14] suoravalintapainike tietokone-käyttö
[15] painike toimintaa ohjelmalista varten TV-käytössä tai toiminnoille teksti-tv käytössä

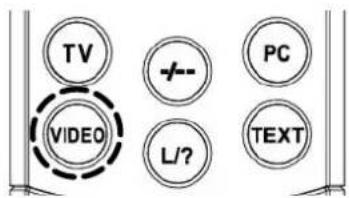

[16] suoravalintapainike videokäyttö
[17] suoravalintapainike teksti-tv
[18] F2 = PYSÄYTYS-painike (teksti-tv käyttö) F1 - F4 = toimintapainikkeet konfiguraatiosta riippuville käytöille
[19] valintapainike kuvankoko
[20] ääni pois-painike
[21] HOLD-painike
[22] M/S-painike

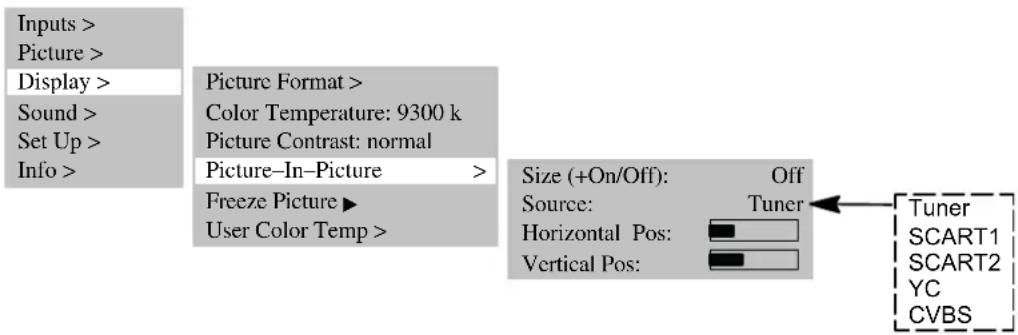

[23] PIP-painike (kuva-kuvassa)
[24] kellonajan näytön painike / MIX-painike
[25] AUTO-tai PAGE-painike
[26] Info-painike

Mukanatoimitettu kaukosäädin voi erota ulkonäöltään tässä esitetystä kaukosäätimestä.

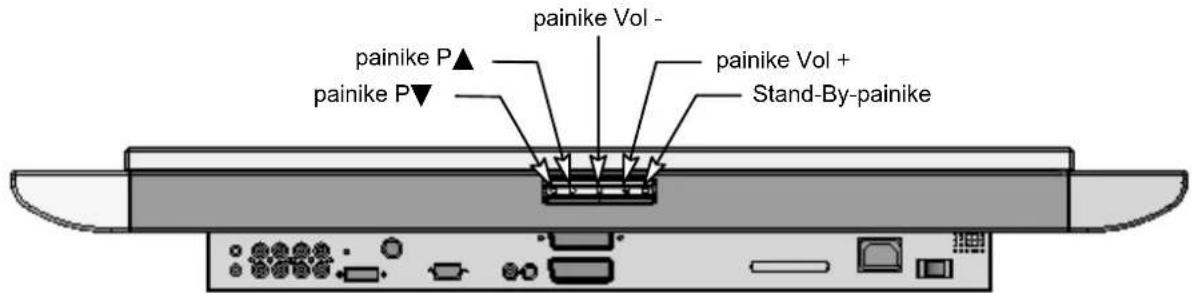

3.4 Käyttöpainikkeet laitteessa

Painikkeiden toiminnot laitteessa vastaavat samoja toimintoja kaukosäätimessä!

4. Ensimmäinen käyttöönotto

Kytke kaikki TFT-kuvaruutuun liitetyt laitteet pois päältä, ennen kuin teet mitään kytkentöjä.

4.1 Asetus ja purkaminen pakkauksesta

SIJOITUSPAIKAN VALINTA

katseensuunta

- Suuresta näkökulmasta huolimatta TFT-kuvaruutu tarjoaa parhaan esityksen, jos katseensuunta on suoraan kohtisuorassa. Kohdista kuvaruutu yleisimmin käytetylle katseensuunnalle.

Sijoituspaikka

- valon heijastus

Vältä sijoituspaikkaa ikkunoita tai muita valonlähteitä vastapäätä.

•verkkoliittymä

Verkkoliittymän ja verkkokytkimen tulee aina olla helposti käsillä.

- ilmanpääsy

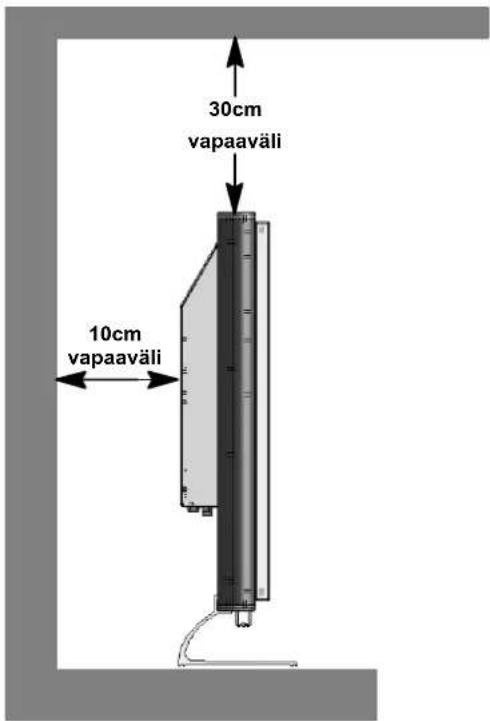

Pidä vähintään 10 cm rako kalusteisiin sivuilla ja takana. Ylöspäin raon täytyy olla vähintään 30 cm kalusteisiin tai kattoon.

- ympäristön lämpötila

Ympäristön lämpötilan täytyy olla 5 °C ja 35 °C välillä turvallisen ja käyttövarman käytön turvaamiseksi.

30cm vapaaväli 10cm vapaaväli

PURKAMINEN PAKKAUKSESTA

avausreuna

Laita laatikko tukevalle alustalle alapuoli alaspäin. Yläpuolen tunnistat nuolenpäiden suunnasta laatikon sivussa.

Repäise pakkausnauha auki avausreunalla ja avaa laatikon yläpuoli ylös.

Nostaaksesi TFT-kuvaruudun pois pakkauksesta, tartu molempiin pakkaussuojiin keskeltä kiinni.

TFT-kuvaruudun nostamiseen suositellaan kahta henkilöä.

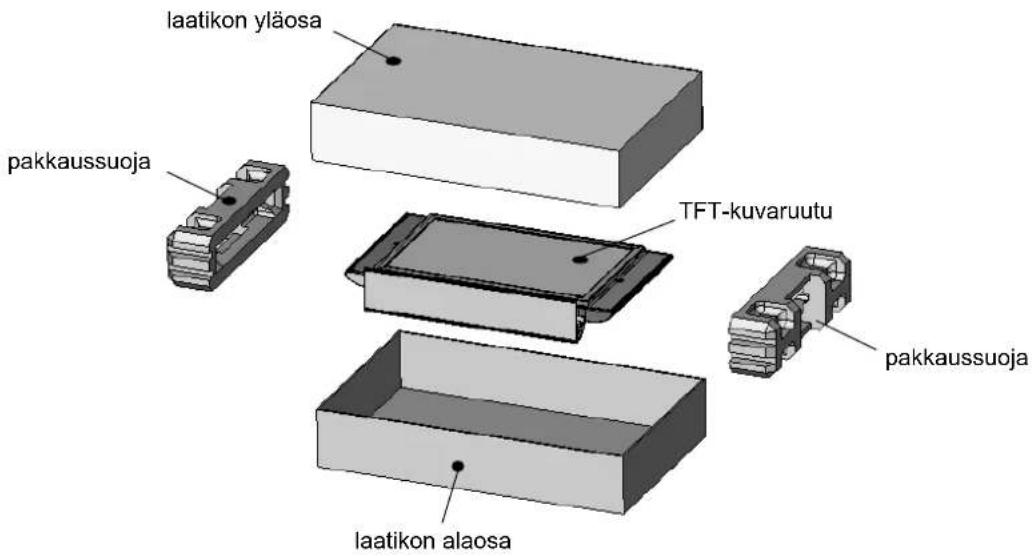

laatikon yläosa pakkaussuoja TFT-kuvaruutu pakkaussuoja laatikon alaosa

4.2 Liitäntä ja päällekytkentä

Liitäntä (liitäntöjen katsaus katso kuva sivu 5)

Pistä liitäntäjohto verkon tulopesään kuvaruudussa ja virtapistoke pistorasiaan.

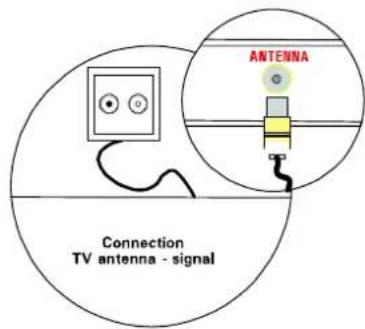

- Kaapeliliitäntä / maanpäällinen antenni

Jos haluat liittää kaapeliliitännän tai maanpäällisen antennin, käytä siihen liitosrasiaa ANTENNA.

- Satelliiittivastaanotin

Jos vastaanotat televisio-ohjelmia satelliitin välityksellä, liitä vastaanottimesi SCART-kaapelilla liitosrasiaan SCART 1 tai SCART 2. SCART 1:ssä on li-säksi liitäntä RGB-lähdettä kuten esim. DVD-soitinta varten.

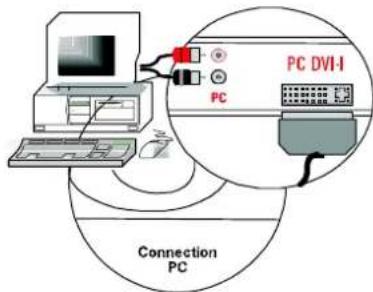

•Tietokone

Käytä PC DVI-I liitintä tietokoneesi liittämiseen TFT-kuvaruutuun. Jos tietokoneessasi on analoginen VGA-portti, käytä liitäntään kaapelia DVI-I kohdassa 15 Pin HD-Sub.

Vanhojen tietokoneen grafiikkakorttien yhteydessä Pin 9 voi olla suljettu. Jos näin on, ota yhteyttä puhelintukipalveluumme.

Valmistelu

- kaukosäädin

Avaa patterilokeron kansi kaukosäätimen takapuolella ja laita molemmat mukanatoimitetut patterit (typpi LR03 Mikro AAA) paikalleen. Noudata etumerkkien näyttöä patterilokeron pohjassa. Sulje patterilokero.

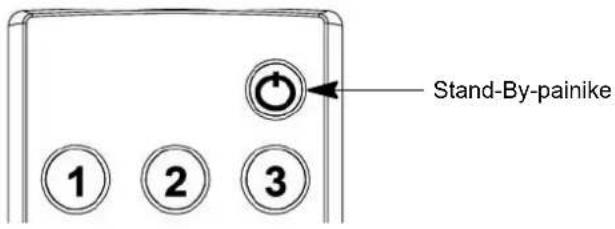

Päällekytkentä

Kytke verkkokytkin kuvaruudun takapuolella asentoon "l". Kuvaruutu on nyt valmiustilassa ja se voidaan kytkeä päälle kaukosäätimestä.

- Kaapeliliitäntä / maanpäällinen antenni

TV VIDEO L/?

Kytke kuvaruutu päälle kaukosäätimen painikkeesta TV.

- Satelliiittivastaanotin

TV VIDEO L/?

Kytke satelliittivastaanottimesi päälle ja kytke kuvaruutu päälle kaukosäätimen painikkeesta VIDEO. Ota huomioon, että riippuen siitä SCART-liittimestä, mihin vastaanottimesi on liitetty, sinun täytyy mahdollisesti painaa useamman kerran painikkeesta VIDEO.

•PC

TV VIDEO L/?

Kytke kuvaruutu päälle kaukosäätimesi painikkeesta PC ja valitse vastaava signaalipiortti (PC(RGB) tai PC(DVI)). Kutsu tämän lisäksi kaukosäätimen painikkeesta MENU kuvaruudun OSD-valikko ja valitse alavalikossa INPUTS oma tulosignaalisi.

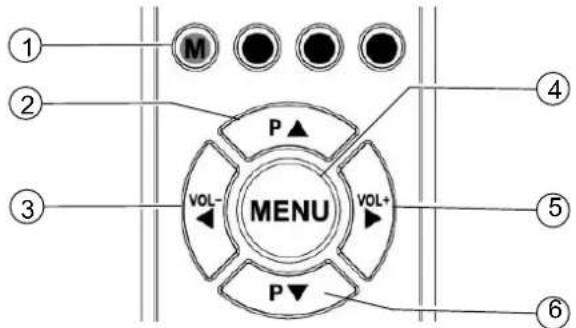

4.3 OSD-valikon käyttö

TFT-kuvaruutuasi voidaan säätää ja käyttää yksinkertaisen OSD-valikko-ohjauksen avulla. Tähän käytössäsi on 6 kaukosäätimen painiketta:

① ② ③ M P ▲ VOL- MENU P▼ VOL+ ④ ⑤ ⑥

[1] M painike

tallentaa tehdyt muutokset.

[2] P ▲ painike

ylöspäinliike OSD-valikossa. Valittu valikko tai toiminto tallentuu värillisenä.

Jos toiminnot näkyvät arvoina tai pylväsiagrammeina, voit suurentaa arvoa tällä painikkeella.

[3] ▶ painike

takaisin edelliseen valikkoon. Poistuminen valitusta alavalikosta tai valitusta toiminnosta.

[4] MENU painike

OSD-päävalikko esiin. Päävalikko näkyy kuvaruudun vasemmassa yläreunassa. OSD-valikon vaimennus.

[5] ▶ painike

Aktivoi valitun alavalikon tai toiminnon. Valitun valikkokohdan tausta on vihreä ja sitä voidaan muuttaa.

[6] P ▼ painike

Alaspäinliike OSD-valikossa. Valittu valikko tai toiminto tallentuu värillisenä.

Jos toiminnot näkyvät arvoina tai pylväsdiagrammeina, voit pienentää arvoa tällä painikkeella.

MUUTOSTEN TALLETUS

Suorittamasi muutokset tallennetaan painamalla kaukosäätimen painikkeesta M (katso kuva ylhäällä) tai poistumalla OSD-valikosta.

4.4 OSD-valikon perusasetukset

OSD KIELIEN MUUTTAMINEN

Kuvaruudussa on 6-kielinen OSD-valikko (saksa, englanti, ranska, italia, hollanti ja espanja). Esisäädetyn kielen muuttamiseksi, kutsu päävalikossa valikkokohtaa INPUTS. Aktivoi alavalikossa valikkokohta LANGUAGE ja valitse haluttu kieli:

Inputs >
Picture >
Display >
Sound >
Set Up >	Display Source Info: On
Info >	Language: English
	OSD Set Up: >
	Pwr Down/Stand-By: >
	Reset to factory Defaults: >
	Sleep Timer: Off

OSD-VALIKON OMINAISUUKSIEN MUUTTAMINEN

OSD-valikon esityksen tai esiintuloajan (aika viimeisen käytön jälkeen ennen himmentymistä) muuttamiseksi valitse päävalikossa valikkokohta SET UP. Alavalikossa OSD SET UP sinulla on käytössäsi toinen alavalikko valikkokohdalla TIME OUT (valintamahdollisuudet: 5, 10 ja 15 sekuntia) ja TRANSPARANCY (valintamahdollisuudet: päällä ja päältä):

Inputs >
Picture >
Display >
Sound >
Set Up >	Display Source Info: On Language: English
Info >
	OSD Set Up: >	Time Out: 5 s
	Pwr Down/Stand-By: >	Transparency: Off
	Reset to factory Defaults: >
	Sleep Timer: Off

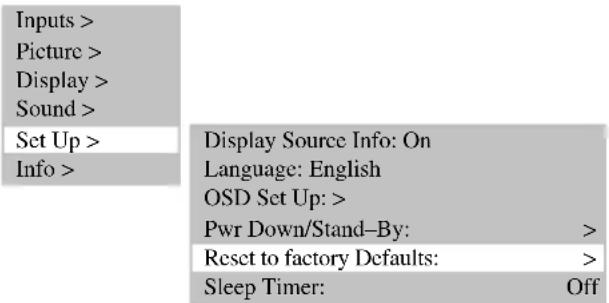

TEHDASASETUSTEN PALAUTUS

Sinä voit palauttaa kaikki OSD-valikossa tehdyt muutokset takaisin alkuperäisiin tehdasasetuksiin. Valitse päävalikossa valikkokohta SET UP ja aktivoi alavalikossa valikkokohta RESET TO FACTORY DEFAULTS:

Inputs > Picture > Display > Sound > Set Up > Info > Display Source Info: On Language: English OSD Set Up: > Pwr Down/Stand-By: > Reset to factory Defaults: Sleep Timer: Off

4.5 Asetukset ensimmäisen käyttöönoton yhteydessä

TV-KÄYTTÖ

• Automaattinen lähettimenhaku

Jos vastaanotat ainoastaan sateliittiohjelmia, sinun ei tarvitse suorittaa automaattista lähettimenhakua. Automaattisen lähettimenhaun aloittamiseksi, toimi näin:

Kytke kuvaruutu päälle kaukosäätimen TV-painikkeesta.
Kutsu OSD-valikko kaukosäätimen MENU-painikkeesta ja valitse valikkokohta INPUTS. Alavalikko avautuu.
Valitse alavalikossa valikkokohta SOURCE SETTINGS. Vielä yksi alavalikko avautuu.

Valitse nyt valikkokohta AUTO SEARCH ja aktivoi alavalikkokohta START SEARCH. Automaattinen lähettimenhaku alkaa.

TV-LÄHETYSTEN LAJITTELU

Inputs >	Select: TUNER
Picture >	Source Settings > Auto Search >
Display >		Manual Search >
Sound >		Sort >
Set Up >		Delete >
Info >

1 ARD	2	3	4	5	6	7	8	9	10
11 ZDF
21 WDR
31 _ _ _
41
51
61
71
81
91								99
(vihreä)_: yhden ohjelman valinta. tämänhet.: 31 VALIKKO: lopeta
(sininen)_: tyhjän ohjelmapaikan lisäys
(keltainen)_: valitun ohjelman siirtäminen ajankohtaiselle paikalle

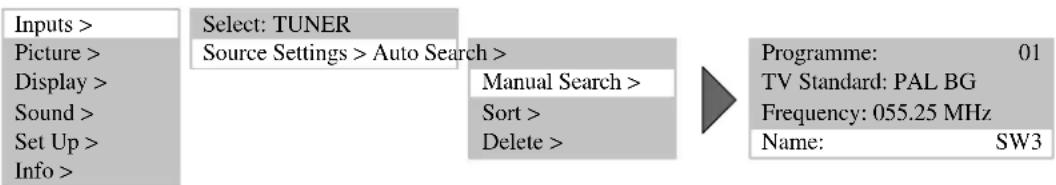

Ohjelmannimien muuttaminen

Kun TFT-kuvaruutu tunnistaa lähettäjän nimen televisiosignaalista, tunnistettu nimi tallennetaan säädettyyn ohjelmannumeroon. Jos nimeä ei tunnisteta, ohjelmanumeron nimi tulee näkyviin (esim. PR02).

Toimi seuraavasti ohjelmannimien muuttamiseksi:

Liikuta merkkiä painikkeilla ▼ tai ▲ valikkokohtaan nimi.

Paina nyt ▶ painiketta ensimmäisen merkin kohdan valitsemiseksi.

Painikkeilla ▼ ja ▲ voit selata merkkejä kunnes haluttu merkki näkyy halutulla merkkikohdalla.

Käytä ▶ painiketta seuraavan merkkikohdan valitsemiseen.

- Toista 3 edellistä vaihetta kunnes olet syöttänyt nimet. Tilaa on kork. 5 merkille.

PC-KÄYTTÖ

• Signaaliportin valinta

Kytke kuvaruutu päälle kaukosäätimen PC-painikkeesta.

Kutsu OSD-valikko kaukosäätimen MENU-painikkeesta. Valikkokohta INPUTS on värillinen.

Valitse alavalikossa SELECT vastaava signaaliportti (PC (RGB) tai PC (DVI)).

Inputs >	Select: PC (RGB)
Picture >	Source Settings >
Display >
Sound >
Set Up >
Info >

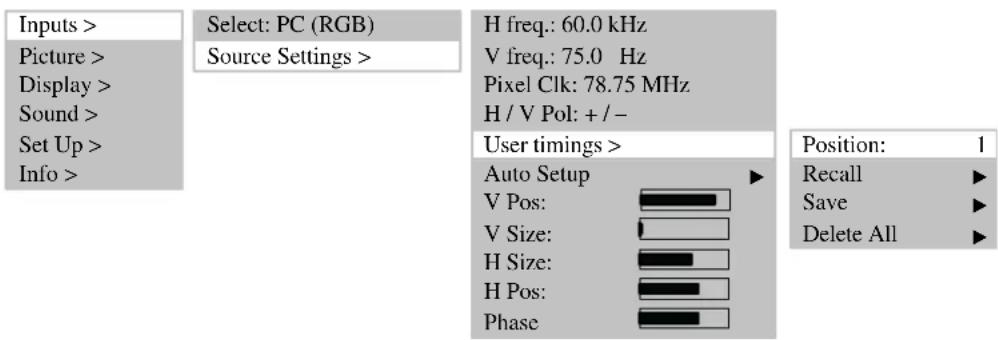

AUTO-ADJUST TOIMINTO

TFT-kuvaruutu suorittaa aina automaattisesti Auto-Adjust toiminnon analogisen PC videokoon (RGB) ensikäytön yhteydessä. Tänä aikana esitys liikkuu kevyesti edestakaisin optimaalisen aseman ja toiston saavuttamiseksi.

H/V (horisontaalinen/vertikaalinen) asema ja kuvan koko täytyy säätää käsin joidenkin epäsuotuisten PC-kokojen yhteydessä. Auto-Adjust toiminto riippuu erittäin kovasti kuvaesityksestä. Erittäin sopiva on koko kuvaruudun täyttävä valkokuvan esitys.

Sinulla on mahdollisuus tallentaa usein käytetyt koot käyttäjäkokona. Kuvaruutu tunnistaa tallennetut koot ja kuva tulee näkyviin oikein ilman Auto-Adjust toiminnon suorittamista.

Valitse päävalikossa valikkokohta INPUTS ja kutsu alavalikko SOURCE SETTINGS. Vielä yksi alavalikko avautuu.
Aktivoi valikkokohta käyttäjäkoot.
Valikkokohdalla RECALL ilmoitat ajankohtaisen säädetyn käyttäjäkoon. Nyt voit tallentaa käyttäjäkoon esimerkiksi kohtaan 1 (8 kohtaa käytössä) valikkokohdalla SAVE.

5. Päivittäinen käyttö

5.1 Päälle-/päältäkytkentä

Päällekytkentä

Laita verkkokytkin asentoon "I" TFT-kuvaruudun päällekytkemiseksi.
- STAND-BY-VALODIODI infrapunasensorissa palaa oranssina.
Paina nyt yhdestä kaukosäätimen numeropainikkeesta TFT-kuvaruudun käyttämiseksi.
- KÄYTTÖ-VALODIODI infrapunasensorissa palaa vihreänä.

PÄÄLTÄKYTKENTÄ

Paina kaukosäätimen Stand-By-painikkeesta, TFT-kuvaruutu menee taas valmiustilaan.
- STAND-BY-VALODIODI infrapunasensorissa palaa oranssina.

TFT-kuvaruudun sammuttamiseksi kokonaan, laita verkkokytkin asentoon "0".

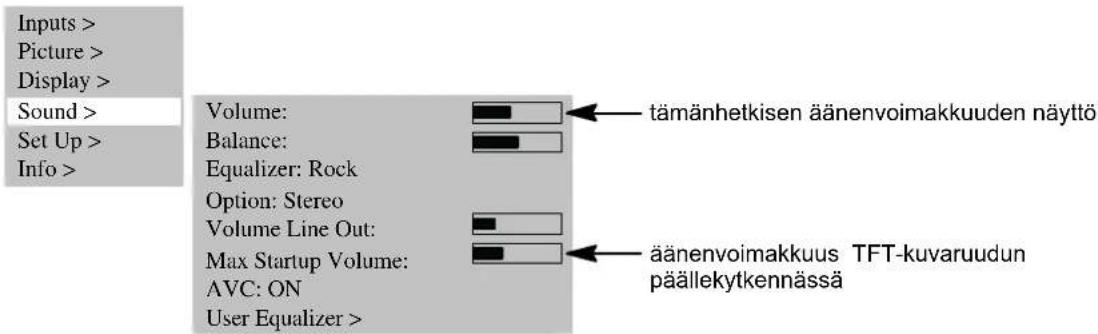

Paina kaukosäätimen painikkeesta ◀ (Vol -) tai ▶ (Vol +) halutun äänenvoimakkuuden säätämiseksi.

Inputs > Picture > Display > Sound > Set Up > Info > Volume: Balance: Equalizer: Rock Option: Stereo Volume Line Out: Max Startup Volume: AVC: ON User Equalizer > tämänhetkisen äänenvoimakkuuden näyttö äänenvoimakkuus TFT-kuvaruudun päällekytkennässä

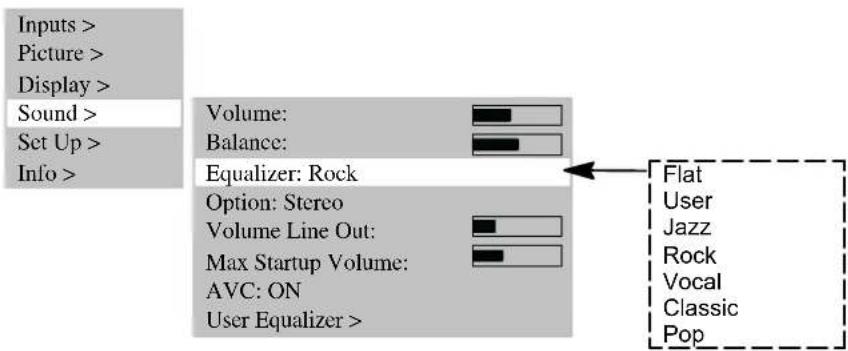

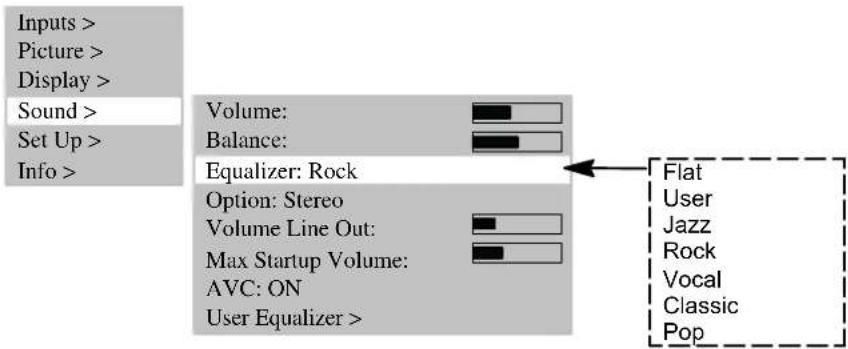

SÄVYN SÄÄTÖ

Valikkokohdassa EQUALIZER voit säätää esimääritellyn sävyn.

Inputs > Picture > Display > Sound > Set Up > Info > Volume: Balance: Equalizer: Rock Option: Stereo Volume Line Out: Max Startup Volume: AVC: ON User Equalizer > Flat User Jazz Rock Vocal Classic Pop

Valitse valikkokohta USER EQUALIZER henkilökohtaisen sävyn säätämiseksi.

Inputs > Picture > Display > Sound > Set Up > Info > Volume: Balance: Equalizer: Rock Option: Stereo Volume Line Out: Max Startup Volume: AVC: ON User Equalizer > Flat User Jazz Rock Vocal Classic Pop

ÄÄNEN POISKYTKENTÄ

Paina kaukosäätimen painikkeesta. Ääni kytkeytyy pois ja kuvaruudussa näkyy n. 3 sekunnin ajan seuraava infoikkuna:

TUNER: 2 ZDF MUTE

Saat äänet takaisin painamalla painikkeesta, (Vol -) tai ▶ (Vol +) kaukosäätimessä. Kuvaruudussa näkyy n. 3 sekunnin ajan seuraava infoikkuna:

TUNER: 2 ZDF STEREO

5.3 Kuvan säätö

Voit säätää sävykkyden, kirkkauden, kuvan terävyyden ja värin halutulle arvolle.

SÄVKKYYS / KIRKKAUS / KUVAN TERÄVYYS / VÄRI

Paina painikkeesta ▲ arvon suurentamiseksi tai painikkeesta ▼ arvon pienentämiseksi.
- Säädöllä SHARPNESS kuvan näkyvyyttä voidaan parantaa.
- Valikkokohdalla COLOR voidaan muuttaa väritasapainoa:

Paina painikkeesta ▲, kuva muuttuu vihreämmäksi.

Paina painikkeesta ▼, kuva muuttuu punaisemmaksi.

Contrast: 64 Brightness: 64 Sharpness: Color: 15 DNC: 0 Photo CD: Off Interlace: Auto Mode Nämä valikkokohdat eivät ole käytössä säädöissä INPUTS ➔ SELECT "PC(RGB)" ja "PC(DVI)!" Nämä valikkokohdat eivät ole käytössä säädöissä

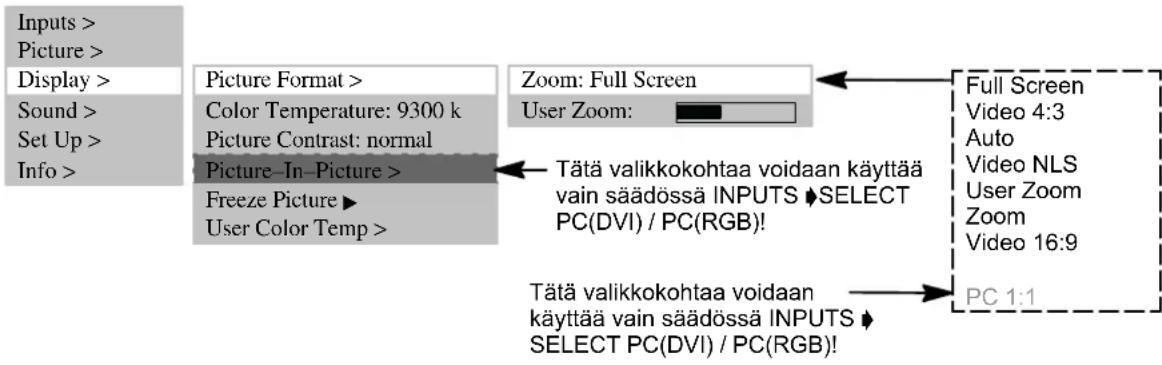

KUVAN KOKO

Valikkokohdassa DISPLAY ➕ FORMAT ➕ ZOOM voit valita esisäädetyn koon.

Valikkokohta USER ZOOM tarjoaa sinulle mahdollisuuden säätää oman käyttäjäkoon. Käyttäjäkoon aktivoimiseksi, valitse valikkokohdassa ZOOM USER ZOOM.

●Koko kuvaruutu

Tässä koonsäädössä kuva sovitetaan siten vaakasuorassa ja kohtisuorassa suunnassa, että kuva täyttää aina koko kuvaruudun.

●Video 4:3

Tämä koonsäätö esittää PAL 4:3 kuvan oikeassa kuvasuhteessa. Kuvan vasemmalla ja oikealla reunalla näkyy tumma raita.

●Auto

Tässä koonsäädössä tulosignaali mittaa automaattisesti vaaksuorassa ja pystysuorassa suunnassa aina koko kuvaruudun täyttävän kuvan. Se tunnistaa 16:9 filmikoon ja mittaa sen esiasetetuilla faktoreilla.

●Video NLS

Tässä koonsäädössä tulosignaali mittaa automaattisesti vaakasuorassa ja pystysuorassa suunnassa aina koko kuvaruudun täyttävästi, mutta ei lineearisesti. Tämä tarkoittaa sitä, että kuvaruudun keskellä on alkuperäinen kuva ja reunoille päin tapahtuu voimakkaampaa mittausta.

- Käyttäjäzoomaus

Tässä koonsäädössä voi esittää yksilöllisen kuvakoon 40 % - 140 % alkuperäisestä kuvan koosta.

- Zoomaus

Manuaalinen koonsäädön video 4:3 vaihtokytkentä zoomaukseen levittää kuvaa pystysuorassa ja vaakasuorassa suunnassa n. 20 % kuvaruudun täyttävästä esityksestä ulospäin. Siten 4:3 koossa katseltavissa elokuvissa kuvan ala- ja yläreunassa oleva tumma raita pienenee.

●Video 16:9

Tässä koonsäädössä PAL 4:3 kuva näkyy siten, että kuvan oikeassa ja vasemassa reunassa ei näy tummaa raitaa.

Koon vaihtamiseksi painat uudelleen painikkeesta F kaukosäätimessä.

Inputs > Picture > Display > Sound > Set Up > Info > Picture Format > Color Temperature: 9300 k Picture Contrast: normal Picture-In-Picture > Freeze Picture ▶ User Color Temp > Zoom: Full Screen User Zoom: Tätä valikkokohtaa voidaan käyttää vain säädössä INPUTS ◆SELECT PC(DVI) / PC(RGB)! Tätä valikkokohtaa voidaan käyttää vain säädössä INPUTS ◆ SELECT PC(DVI) / PC(RGB)! Full Screen Video 4:3 Auto Video NLS User Zoom Zoom Video 16:9 PC 1:1

5.4 Televisiokäyttö

TFT-kuvaruutu on valmiustilassa.

Paina kaukosäätimen numeropainikkeista 0...9 tai TV-painikkeesta laitteen päällekytkemiseksi.

• Alustuksen aikana firman tunnus tulee näkyviin.
• Sen jälkeen näkyy viimeksi valittu televisiokanava (ohjelmanumero) kuvaruudulla. Samalla seuraava infoikkuna näkyy n. 3 sekunnin ajan:

TUNER: 2 ZDF STEREO

Paina painikkeesta P▲tai P▼ohjelmanumeron pienentämiseksi tai suurentamiseksi 1:llä.
- Kaukosäätimen numeropainikkeilla voit valita ohjelmanumeron suoraan.

TEKSTI-TV

TFT-kuvaruutusi voi vastaanottaa ja näyttää TOP/FLOF teksti-tv tietoja.

Valitse televisiokanava, jossa on teksti-tv.
Paina kaukosäätimen painikkeesta TEXT teksti-tv:n näyttämiseksi.

- Teksti-TV:n sivujen suoravalintaan voit käyttää numeropainikkeita.

- Kaukosäätimen punaisella, vihreällä, keltaisella ja sinisellä painikkeella on oma toimintonsa aina teksti-TV:n mukaan, ne näkyvät teksittelevison alareunassa.

5.5 PC-KÄYTTÖ

Kytke TFT-kuvaruutu ja tietokone AUS.
Liitä tietokoneesi ja TFT-kuvaruutu tavallisella videokaapelilla (DVI-pistoke kuvaruudussa ja HD-Sub-pistoke tietokoneessa).
Kytke TFT-kuvaruutu ja tietokone taas ON.

- Valikkokohdassa INPUTS ➕ SELECT tietokone (RGB) täytyy olla säädetty. Päällekytkennässä TFT-kuvaruutu tunnistaa tietokoneella säädetyn kuvakoon automaattisesti. Nämä tiedot näkyvät infoikkunassa.

RGB-1024x 768 Full Picture

5.6 Käyttö muiden laitteiden kanssa

VIDEONAUHOITIN

Kytke TFT-kuvaruutu ja videonauhoitin AUS.

Videonauhottimesi voidaan liittää 3 eri tavalla TFT-kuvaruutuun:

• antennijohdolla, lue silloin videonauhoittimen käyttöohjeet
• Scart-johdolla joko SCART1:seen tai SCART2:seen
• jos videonauhoittimessasi on S-video lähtö, liitä se Y/C porttiin.

Kytke TFT-kuvaruutu ja videonauhoitin taas ON.

Liitetyn portin (esim. SCART1) vaihtokytkemiseksi, paina uudelleen kaukosäätimen VIDEO-painikkeesta.

SCART 1 Full screen

DVD-SOITIN

Kytke TFT-kuvaruutu ja DVD-soitin OFF.

- Liitä DVD-soittimesi SCART1: Ilä tai Y/C portilla, jos siinä on S-video lähtö.

Kytke TFT-kuvaruutu ja DVD-soitin taas ON.

Liitetyn portin vaihtokytkemiseksi, paina uudelleen kaukosäätimen VIDEO-painikkeesta.

YC Full screen

5.7 Erikoistoiminnot

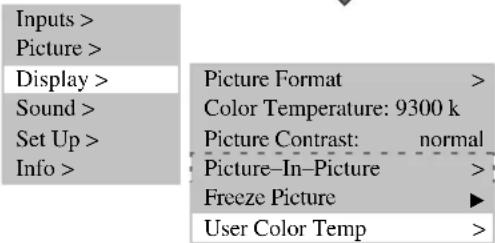

MANUAALINEN OHJELMAHAKU

Syötä valikkokohdassa PROGRAMME joku ohjelmanumero, joka ei vielä ole käytössä.

Valikkokohdassa FREQUENCY sinun on syötettävä suoraan sen televisiokanavan taajuus, jota haet.

• Jos kuva ei ole paras mahdollinen, suurenna tai pienennä syötettyä taajuutta vähän kerrallaan.
• Jos kanava ei lähetä mitään nimeä, voit syöttää sen valikkokohdassa NAME.

Inputs >
Picture >
Display >
Sound >
Set Up >
Info >

Select: TUNER
Source Settings > Auto Search >

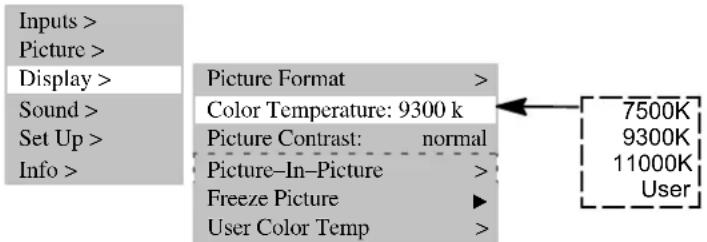

Värilämpötilan voit valita 3 esimääritellystä arvosta tai voit määritellä sen itse valikkokohdassa USER COLOR TEMP. Alhainen värilämpötilan arvo nostaa kuvan punaisuutta ja kuva näyttää "lämpimämmältä". Nouseva värilämpötila nostaa sinisyyttä ja kuva näyttää "kylmemmältä".

Inputs > Picture > Display > Sound > Set Up > Info > Picture Format > Color Temperature: 9300 k Picture Contrast: normal Picture-In-Picture > Freeze Picture ▶ User Color Temp >

Inputs > Picture > Display > Sound > Set Up > Info > Picture Format > Color Temperature: 9300 k Picture Contrast: normal Picture-In-Picture > Freeze Picture ▶ User Color Temp >

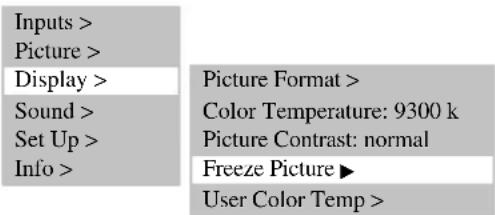

VAKAKUVA

Vakakuvan voit muodostaa FREEZE-painikkeella tai valikkokohdasta FREEZE PICTURE.

Inputs > Picture > Display > Sound > Set Up > Info > Picture Format > Color Temperature: 9300 k Picture Contrast: normal Freeze Picture ▶ User Color Temp >

KUVA-KUVASSA

Toiminto PICTURE-IN-PICTURE tarjoaa mahdollisuuden tuoda PC-signaaleja, videokuvia esiin.

• Valikkokohta BILD-IN-BILD on esillä vain säädöissä INPUTS ➤ SELECT ➤ PC(DVI) / PC(RGB) tai PIP painike on aktiivinen.
  Paina PIP painikkeesta, kuva valikkokohdassa DISPLAY ◆ PICTURE-IN-PICTURE ◆ SOURCE säädetty portti (esim. viritin) tulee esiin ajankohtaisessa kuvassa.
• Jos tällä portilla ei ole signaalia, esiintuotu ikkuna jää pimeäksi.
• Ikkunan paikkaa ja kokoa voidaan säätää. Yksilöllisten säätöjen aktivoimiseksi, valikkokohta SIZE täytyy asettaa kohtaan ON.

Inputs > Picture > Display > Sound > Set Up > Info > Picture Format > Color Temperature: 9300 k Picture Contrast: normal Picture-In-Picture > Freeze Picture ▶ User Color Temp > Size (+On/Off): Off Source: Tuner Horizontal Pos: Vertical Pos:

AUTOMAATTINEN SAMMUTUS

Voit säätää TFT-kuvaruudun siten, että se sammu automaattisesti tietyn ajan kuluttua.

Valitse valikkokohdassa SLEEP TIMER yksi esiannetuista ajoista.

- Tämän ajan mentyä umpeen TFT-kuvaruutu sammuu automaattisesti.

Inputs > Picture > Display > Sound > Set Up > Info > Display Source Info: On Language: English OSD Set Up: > Pwr Down/Stand-By: > Reset to factory Defaults: > Sleep Timer: Off Off / 0:30 / 1:00 / 1:30 / 2:00 / 2:30

KAKSIKANAVAÄÄNEN VAIHTOKYTKENTÄ

Kaksikanavaääni on nimike filmeille, joissa katsojalla on mahdollisuus vaihtaa pälleäänityksen ja alkuperäisen kielen välillä.

Jos lähetys lähetetään kaksikanavaäänellä, kanava A on ensin aktiivinen.

Paina kaukosäätimen painikkeesta M/S vaihtaaksesi kanavalle B.

6. Häiriöiden korjaus

Jos TFT-kuvaruutua käyttäessäsi ilmenee häiriöitä, katso seuraavia häiriöitä ja niiden korjausmahdollisuuksia ennen kuin viet laitteen korjattavaksi. Mahdollisesti voi korjata häiriön itse. Kuvaruudun virtapistoke ei ehkä ole pistorasiassa tai vastaanottimessa (antenni) on ongelmia, silloin luulet virheellisesti, että kuvaruutu on rikki.

Jos mainitut ohjeet eivät auta häiriöiden korjaamisessa, kytke laite verkkokytkimestä päältä ja vedä virtapistoke pistorasiasta irti.

Älä koskaan yritä korjata laitetta itse, äläkä missään tapauksessa poista laitteen takasuojusta.

HÄIRIÖ MAHDOLLINEN SYY MAHDOLLINEN KORJAUS
Ei kuvaa tai ääntä, vaikka virtapistoke on paikallaan ja laite on päällä.	●verkkokytkin kohdassa “0” (AUS).● Laitteen virtapistoketta ei ole pistetty pistorasiaan.●liitäntäjohto rikki.	●laita verkkokytkin kohtaan “I”.●Pistä liitäntäjohdon pistoke pistorasiaan.●Soita puhelintukipalveluun.
Kuvaruutu on pimeä.	●Sävykkyyden säätö liian pieni.●Ei tuolsignaalia, vääärä portti valittu.	●Kirkkaus ja/tai sävykkyyys väärin säädetty.●Tarkasta liitäntäjohto, sijoita lähteen oikea portti.
Heikot tai liian runsaat värit.	●Värit väärin säädetty.●Liitäntäjohto väärin liitetty.	●Säädä väri (valikkokohta KUVA).●Liitä kaapeli oikein.
Kuva on katkaistu tai sitä ei ole keskitetty.	● Kuvanasento väärin säädetty.	● Korjaa kuvanasento.
Kuva on liian suuri tai liian pieni.	● Kuvakoko väärin säädetty.	● Paina uudelleen painikkeesta F kunnes kuva täyttää koko kuvaruudun.
Kaukosäädin ei toimi.	●Patterit ovat loppu.●Kaukosäätimen ja sensorin välillä on joku este.●Kaukosäädin on käyttöalueensa ulkopuolella.	●Vaihda patterit.●Poista este kaukosäätimen ja sensorin välillä.●Käytä kaukosäädintä mainitulla alueella.
Näkyvä kuva on liian tumma.	● Kuvanlaatu on väärin säädetty.	● Korjaa kuvankirkkaus ja sävykkyyys.
Kuva näkyy, mutta ääntä ei kuulu.	●Ääni on kytketty pois.●Äänenvoimakkuus on säädetty minimiin.	●Paina painikkeesta kauko-säätimessä.●Suurenna äänenvoimakkuutta.
Yksittäisiä kirjaimia ei esiinny (PC-moodi).		●Säädä faasit oikein.●Tarkista kuvanleveyden säätö.●Suorita Auto-Adjust.
Vaakasuoria raitoja TV- tai video-signaaleissa.	●Signaalilähde asetettu kuvaruudun eteen.●Videokaapein suojaus ei ole riittävä.	●Laita signaalilähteet kuvaruudun sivulle tai taakse.●Käytä vain korkealuokkaista signaalikaapelia korkealla suojavaimennuksella.
Kaikkien säätöjen muuttamiseksi perustilaan, käytä valikkokohtaa SÄÄDÖT ► TEHDASSÄÄTÖJEN KUTSU!

Lämpötilavaroitus

Jos TFT-kuvaruutu kuumenee liikaa, kuvaruudun vasemmassa ylkulmassa tulee punainen varoitusikkuna näkyviin (katso kuva vasemmalla). Jos et nyt huolehdi riittävästä tuuletuksesta, kuvaruutu saattaa automaattisesti kytkeytyä valmiustilaan.

7. Tekniset tiedot

KUVARUUTU

koko / lävistäjä: 75 cm (30"), 15:9 koko
Näkyvä kuvakoko: 643 mm (vaakasuora) x 386 mm (pystysuora)
piirtokyky: 1280 x 768 kuvapistettä
värit: 16.7 milj. väriä yhtäaikaa
katselukulma: 170° tavallisesti
sävykkyyssuhde: 500:1 tavallisesti
valotiheys: 450 cd/m	^2 tavallisesti
reaktioaika: 25 ms
pikselivirhe:	vaaleat ja tummat pisteet yhteensä ≤ 7 minimietäisyys kahden tumman pisteen välillä ≥ 5 mm

VIDEO STANDARDIT

TV / video: PAL (BG, I, DK/K', M, L/L') / SECAM / NTSC
TV viritin: PAL / SECAM, 47 - 861 MHz (VHF, UHF, hypernauha)
PALplus, Cinescope: automaattinen koontunnistus (kuvaruudun täyttävä)
Koot:	4:3, 16:9, video NLS, kuvaruudun täyttävä, zoomaus, käyttäjäzoomaus(40 %-140 %)

TAAJUUSALUE TIETOKONE

Juovataajuus: 30 - 80 kHz
Kenttätaajuus: 50 - 90 Hz
Kellotaajuus:	maks. 140 MHz
Piirtokyvyt:	DOS: 640 x 480 @ 60 Hz, 720 x 400 @ 70 Hz,VGA: 640 x 480, SVGA: 800 x 600; XGA: 1024 x 768 50 Hz - 90 HzWXGA: 1280 x 768 @ 60 Hz, SXGA: 1280 x 1024 50 - 75 Hz
Suositeltu piirtokyky:	1280 x 768 @ 60 Hz
Koot:	1:1, kuvaruudun täyttävä, koon täyttävä, zoomaus, käyttäjäzoomaus

PORTIT / LIITÄNNÄT / SYNKRONISOINTI

PC / video-portti:	RBG analoginen ja automaattinen Sync-tunnistus
Video-liitännät	TV viritin:	IEC, 75 ohmia tulovastus
	SCART1:	RGB, CVBS portti, CVBS lähtö,
	SCART2:	CVBS portti, CVBS lähtö,
	SCART1/SCART2:	Audio portti/lähtö
	CVBS:	RCA-Cinch
	Y/C:	MiniDIN (HOSIDEN)
PC-liitäntä analoginen/digitalinen:	DVI-I
Audio-liitännät	Intergroitu kaiutin:	2 x 2 laajakaista 2 x 7 W sini
	Stereo-portti:	3 x Cinch 1Vrms (CVBS, Y/C, PC),
		2 x SCART 1 Vrms
	Stereo-lähtö:	1 x Cinch, säädettävä
Synkronisointi:	Sync vihreällä, Composite Sync automaattisella tunnistuksella, erilliset H- ja V-Sync
Käyttöelementit:	verkkokytkin, IR-kaukosäädin (OSD-valikko 6 kielellä)

KÄYTTÖOLOSUHTEET

lämpötila:	5 °C - +35 °C (käyttö), -20 °C - +60 °C (säilytys)
ilmankosteus: 20 % - 85 % (ei kondensoituva)
korkeus:	maks. 2.000 m (7.000 ft)

VERKKOLIITÄNNÄN TIEDOT

Jännite:	220 V - 240 V AC
Verkkotaajuus:	50 Hz ± 10 %
Tehonotto:	140 W tavallisesti, 5 W valmiustilassa

MITAT JA PAINO

kuvaruutu K x L x S:	535 mm x 870 mm x 140 mm
Paino:	17 kg
