| Type de produit | Pompe submersible pour eaux chargées |
| Marque | ESPA |
| Modèle | Drainex 300 |
| Passage de solides max. | 60 mm |
| Température max. du liquide | 35 °C |
| Température ambiante | 0 °C à 40 °C |
| Température de stockage | -10 °C à 50 °C |
| Humidité ambiante max. | 95 % |
| Indice de protection | IP68 |
| Classe d’isolation | F |
| Type de fonctionnement | Continu (S1) |
| Alimentation électrique | Monophasé 230 V ou triphasé 400 V selon version |
| Puissance moteur (P2) | Jusqu’à 1,25 HP (selon version) |
| Puissance absorbée (P1) | Jusqu’à 1,8 kW (selon version) |
| Protection électrique recommandée | Interrupteur différentiel 30 mA et sectionneur omnipolaire |
| Fonctions principales | Pompage d’eaux chargées, eaux pluviales, eaux usées, vidange de fosses septiques |
| Entretien courant | Débrancher avant intervention ; nettoyer la turbine et le filtre d’aspiration ; vidanger avant gel |
| Sécurité | Ne pas faire fonctionner à sec ; ne pas introduire d’objets dans l’aspiration ; mise à la terre obligatoire |
| Réparabilité | Seul un Service Technique agréé ESPA est autorisé à démonter la pompe ou à changer le câble |
| Pièces détachées | Contacter le Service Technique ESPA |
FOIRE AUX QUESTIONS - Drainex 300 ESPA
Questions des utilisateurs sur Drainex 300 ESPA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice Drainex 300 - ESPA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Drainex 300 de la marque ESPA.
MODE D'EMPLOI Drainex 300 ESPA
FR Manuel d'instructions.... 14 (Traduction de l'original en espagnol)
Nous déclarons, sous notre responsabilité, que les produits figurant dans ce manuel sont conformes aux directives et normes suivantes:
- Directive Sécurité Machines 2006/42/CE: Norme EN 809 et à la EN 60204-1
- Directive Compatibilité Electromagnétique 2014/30/UE: Norme EN 61000-6-1 et EN 61000-6-3
- Directive Basse Tension 2014/35/UE: Norme EN 60335-1, EN 60335-2-41
- Directive 2011/65/UE (Limitation de l'utilisation des substances dangereuses) : Norme EN 50581.
Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses. (Voir figure 5)
| A | Attention aux limitations d’utilisation. |
| B | La tension indiquée sur la plaque doit être identique à celle du secteur. |
| C | Connector l’électropompe au secteur par l’intermédiair d’un interrupteur omnipolaire avec une distance d’ouverture des contacts d’au moins 3mm. |
| D | Comme protection supplémentaire contre les décharges électriques mortelles, installer un interrupteur différentiel à haute sensibilité (0,03A). |
| E | Effectuer la mise à la terre de la pompe. |
| F | Utiliser la pompe en respectant les limites de performances indiquées sur la plaque. |
| G | Attention aux liquides et aux milieux dangereux. |
| H | Ne pas transporter la pompe en la tenant par le câbl électrique. |
| I | Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes aux capacités physiqu sensorielles ou mentales réduites, ou qui manquent d’expérience et de connaissance, dès lors que ces personnes sont supervisées lors de l’usage de l’appareil qu’elles ont reçu la formation adéquate pour une utilisation sécurisée et qu’elles comprennent les risques existants. Les enfants ne doivent pas jouer avec l’appareil. Les tâches de nettoyage et d’entretien que l’utilisateur do effectuer ne doivent pas être réalisées par des enfants sans surveillance. |
| J | Débranchez l’électropompe avant toute intervention de maintenance. |
| K | La pompe ne peut être démontée que par du personnel autorisé. |
| L | Attention à la formation de glace. |
Sommaire
Avertissements pour la sécurité des personnes et des choses.... 14
- Généralités.... 15
- Manipulation 15
- Installation....15
3.1. Fixation 15 3.2. Pose des tuyaux de refoulement.... 15 3.3. Branchement électrique 15 3.4. Contrôles préalables à la première mise en marche....16
- Mise en marche 16
- Entretien 16
- Mise au rebut....16
- Plaque signalétique 16
- Pannes éventuelles, causes et solutions..... 17
- Données techniques.... 17
- Liste des composants principaux.... 40
- Illustrations.... 41
Avertissements pour la sécurité des personnes et des choses
Le symbole associé à l'un des mots:
"Danger" et "Avertissement" indique la possibilité de danger dérivant du non respect de la prescription correspondante, suivant les spécifications suivantes:
DANGER
Avertit que la non observation de la prescription comporte un risque de choc électrique.
Avertit que la non observation de la prescription comporte un risque de lésion ou dommage aux personnes et/ou aux choses
Avertissement
Avertit que la non observation de la prescription comporte un risque de dommage à la pompe et/ou à l'installation
1. GENERALITES
Les instructions que nous donnons ont pour objet d'obtenir une installation correcte et le meilleur rendement de nos pompes.
Lisez ces instructions avant d'installer la pompe.
Conservez-les pour référence future.
Les modèles DRAINEX sont utilisés pour le transvasement d'eaux avec des éléments en suspension, dans les fosses septiques, etc. Passage de solides dans les modèles DRAINEX 200 = 45mm (max.) et dans les modèles DRAINEX 300 = 60mm (max.).
La température maximum de l'eau est de 35°C. Les matériaux utilisés pour la fabrication de ces pompes sont de première qualité et ont été soumis à de stricts contrôles hydrauliques et électriques.
Un respect sans faille des instructions d'installation et d'emploi ainsi que du schéma de connexions électriques garantit le bon fonctionnement de la pompe.
L'omission des instructions de ce manuel peut produire surcharges au moteur, la diminution des caractéristiques techniques, la réduction de la vie de la pompe et d'autres conséquences, dont nous déclinons toute responsabilité.
La pompe ne doit pas être utilisée dans une piscine quand il y a des personnes qui se baignent.
Ne jamais introduire la main ou des objets dans la bouche d'aspiration ou de refoulement, la turbine en rotation provoquerait de graves dommages.
2. MANIPULATION
Les pompes sont livrées convenablement emballés pour éviter tout dommage pendant le transport. Avant de déballer, vérifiez que l'emballage n'a pas été endommagé ou déformé.
Soulever et manipuler le produit avec prudence et avec les bons outils.
3.1. Fixation
La pompe devra rester entièrement immergée afin de bénéficier d'un bon refroidissement.
S'assurer qu'il y a suffisamment d'espace pour le libre fonctionnement du flotteur de niveau (fig.3).
Ne jamais soutenir la pompe par le câble électrique ou par les tuyaux de refoulement (fig.3).
3.2. Pose des tuyaux de refoulement
Si le parcours des tuyauteries de refoulement est long ou sinueux, nous recommandons l'utilisation de tuyaux d'un diamètre supérieur à celui de la bouche de refoulement, afin d'éviter au maximum les pertes de charge par friction, et d'obtenir le meilleur rendement hydraulique possible.
Installer un clapet de retenue à la sortie de la pompe, afin d'éviter que le tuyau ne se vide à chaque arrêt de la pompe. Le clapet de retenue doit permettre le passage de solides.
Éviter de plier le tuyau et prendre soin de bien le raccorder à la connexion de sortie, en plus de ne pas atteindre le débit souhaité, il entraverait le fonctionnement normal de la pompe.
3.3. Branchement électrique
L'installation électrique doit disposer d'une prise de terre efficace et respecter la réglementation nationale en vigueur.
La protection du système sera fondée sur un interrupteur différentiel (Δfn = 30mA) ainsi que d'un système séparateur multiple avec ouverture de contacts d'au moins 3mm.
Les pompes comportant un tableau de démarrage ou un condensateur incorporé sont fournies prêtes à l'emploi.
Dans le cas des pompes triphasées, l'utilisateur doit prévoir la protection.
3.4. Contrôles préalables à la première mise en marché. MISE AU REBUT
Vérifiez si la tension et la fréquence au réseau correspondent bien à celles indiquées sur la plaque des caractéristiques.
S'assurer que la pompe est immergée comme ci-après dans la fig. 3.
LA POMPE NE DOIT JAMAIS FONCTIONNER À SEC.
4. Mise en MARCHE
S'il existe une vanne de passage, ouvrez-la à fond.
Brancher la prise du tableau électrique sur une prise de courant. S'il y a le niveau d'eau adéquat, le moteur se mettra immédiatement en marche.
Vérifiez que le courant absorbé corresponde à celui indiqué sur la plaque de caractéristiques.
Si le moteur ne démarre pas ou si l'eau ne coule pas en fin de tuyau, recherchez l'anomalie parmi les pannes les plus courantes; vous pourrez trouver une solution à ces pannes au point n°8.
Dans le cas des pompes triphasées, vérifier si le sens de rotation correspond à celui marqué par la flèche située sur la tête d'aspiration.
Le contact avec la turbine en rotation peut causer de graves dommages.
5. ENTRETIEN
Débrancher la pompe du secteur électrique avant toute manipulation.
En conditions normales, ces pompes n'ont pas besoin d'entretien.
En période de gel, prenez la précaution de vider l'eau dans les tuyaux.
Si l'inactivité de la pompe va être prolongée, il est conseillé de la sortir du réservoir, de la nettoyer et de la ranger dans un endroit sec et aéré.
Pour déboucher ou nettoyer la turbine, il suffit de soulever la tête d'aspiration. Pour ce faire, dévisser les vis situées sur les pattes. (fig.4).
Pour le modèle DRAINCOR, au remontage, il faut utiliser la jauge de 0.3 mm pour aligner la turbine avec la base d'aspiration (fig.4).
Pour aligner correctement la turbine, utiliser les vis "A" indiquées sur la même figure.
ATTENTION: dans le cas de panne, le changement du câble électrique et la manipulation de la pompe ne doit être effectuée que par un Service Technique Officiel.
La relation des services techniques officiels est en www. espa. com.
Si arrive le moment de mettre au rebut la pompe, elle n'a pas aucun matériel toxique ou contaminant. Les principales composantes sont correctement identifiées afin de permettre l'élimination sélective.
Ce produit ou des parties de celui-ci doit être mis au rebut tout en préservant l'environnement, utiliser le service local de collecte des déchets. Si ce n'est pas possible, envoyer ce produit au réparateur agréé ESPA le plus proche.

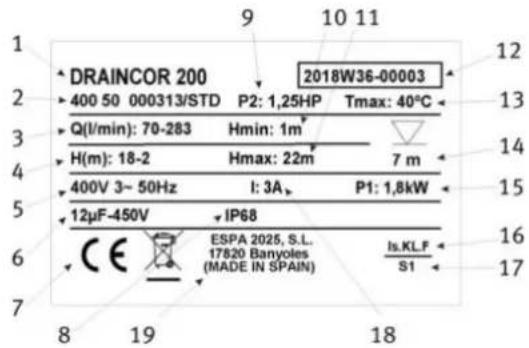

7. PLAQUE Des caractéristiques
| 1 | Référence article |
| 2 | Voltage + fréquence + fiche article |
| 3 | Débit |
| 4 | Pression |
| 5 | Tension nominale, n^3 phases, symbole courant alternatif et fréquence |
| 6 | Condensateur (pompes monophasées) |
| 7 | Marquage CE |
| 8 | Degré de protection contre l'humidité |
| 9 | Puissance nominale max. du moteur (P2) |
| 10 | Pression minimale de travail |
| 11 | Pression maximale |
| 12 | Année et semaine de fabrication + N^2 de série de la pompe |
| 13 | Température maximale du liquide |
| 14 | Profondeur max. d'immersion |
| 15 | Puissance absorbée électropompe (P1) |
| 16 | Désignation isolement moteur |
| 17 | Symbole fonctionnement continu |
| 18 | Intensité nominale maximale à tension nominale |
| 19 | Nom et adresse du vendeur responsable du produit |
1) Le groupe ne démarre pas. 2) Le moteur fonctionne mais ne débite pas. 3) Le groupe démarre et s'arrête continuellement. 4) Pression insuffisante.
| 1 | 2 | 3 | 4 | CAUSES | SOLUTIONS |
| X | Manque de courant | Remplacer les fusibles o activer l'interrupteur différentiel | |||
| X | X | Intervention de la protection thermique | Effectuer le réarmement thermique ou vérifier si le voltage est correct | ||
| X | Arrêt par sondes de niveau | Attendre le remplissage du réservoir | |||
| X | X | Partie hydraulique bloquée | Contacter le Service Technique agréé | ||
| X | Flotteur de niveau bloqué | Vérifier le libre fonctionnement du flotteur | |||
| X | Tuyau de refoulement non raccordé | Le raccorder à l'orifice de refoulement de la pompe | |||
| X | Poche d'air dans le corps de pompe | Secouer la pompe latéralement pour vider l'air | |||
| X | Clapet de retenue installé à l'envers | Inverser le sens du clapet | |||
| X | La pompe n'est pas entièrement immergée | Attendre que le niveau remonte | |||
| X | X | Filtre d'arrivée d'eau bouché | Nettoyer le filtre d'aspiration | ||
| X | Hauteur manométrique totale dépassant celle prévue | Vérifier la hauteur géométrique plus les pertes de charge | |||
| X | Usure des turbines | Contacter le Service Technique agréé | |||
| X | Tuyau de refoulement défectueux | Remplacer-le par un neuf |
9. Donnees techniques
Température du liquide: 4°C - 35°C
Température ambiante: 0°C - 40°C
Température d'entreposage:..... -10°C - 50°C
Humidité ambiante relative maximale:.....95%
Moteur classe I.
D'autres données, voir figure 1.
FR Liste des composants principaux
