Produkttyp	Tauchpumpe für Schmutzwasser
Marke	ESPA
Modell	Drainex 300
Max. Feststoffdurchlass	60 mm
Max. Flüssigkeitstemperatur	35 °C
Umgebungstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 50 °C
Max. Umgebungsfeuchtigkeit	95 %
Schutzart	IP68
Isolationsklasse	F
Betriebsart	Dauerbetrieb (S1)
Stromversorgung	Einphasig 230 V oder Dreiphasig 400 V je nach Version
Motorleistung (P2)	Bis zu 1,25 PS (je nach Version)
Leistungsaufnahme (P1)	Bis zu 1,8 kW (je nach Version)
Empfohlener elektrischer Schutz	Fehlerstromschutzschalter 30 mA und allpolige Trennvorrichtung
Hauptfunktionen	Pumpen von Schmutzwasser, Regenwasser, Abwasser, Entleerung von Klärgruben
Regelmäßige Wartung	Vor dem Eingriff Netzstecker ziehen; Laufrad und Saugfilter reinigen; vor Frost entleeren
Sicherheit	Nicht trocken laufen lassen; keine Gegenstände in den Saugstutzen einführen; Erdung zwingend erforderlich
Reparaturfähigkeit	Nur ein autorisierter ESPA-Kundendienst darf die Pumpe zerlegen oder das Kabel wechseln
Ersatzteile	Wenden Sie sich an den ESPA-Kundendienst

Häufig gestellte Fragen - Drainex 300 ESPA

Welche Flüssigkeiten kann die Pumpe Drainex 300 fördern?

Die Pumpe Drainex 300 ist zum Fördern von Schmutzwasser mit Schwebstoffen, wie in Klärgruben, ausgelegt. Der maximale Feststoffdurchlass beträgt 60 mm. Die Wassertemperatur darf 35 °C nicht überschreiten.

Wie installiere ich die Pumpe richtig?

Die Pumpe muss zur Kühlung vollständig eingetaucht sein. Befestigen Sie sie so, dass der Niveauschwimmer frei beweglich ist. Stützen Sie sie niemals am Kabel oder an den Schläuchen ab. Schließen Sie die Druckleitung knickfrei an und installieren Sie ein Rückschlagventil am Ausgang.

Welche elektrischen Schutzmaßnahmen sind vorgeschrieben?

Die Installation muss einen wirksamen Schutzleiteranschluss, einen Fehlerstromschutzschalter mit hoher Empfindlichkeit (30 mA) und einen allpoligen Trennschalter mit einer Kontaktöffnungsweite von mindestens 3 mm umfassen. Überprüfen Sie, ob Spannung und Frequenz mit dem Typenschild übereinstimmen.

Was tun, wenn die Pumpe nicht anläuft?

Überprüfen Sie zuerst die Stromversorgung (Sicherungen, Fehlerstromschutzschalter). Falls der thermische Überlastschutz ausgelöst hat, setzen Sie ihn zurück oder prüfen Sie die Spannung. Kontrollieren Sie auch die Niveausonden und den Schwimmer. Wenn das Problem bestehen bleibt, wenden Sie sich an den autorisierten Kundendienst.

Warum startet und stoppt die Pumpe ständig?

Dies kann durch einen blockierten Niveauschwimmer, eine nicht angeschlossene Druckleitung, eine Luftblase im Pumpengehäuse oder ein falsch herum eingebautes Rückschlagventil verursacht werden. Überprüfen und korrigieren Sie jeden Punkt.

Wie reinige ich das Laufrad oder befreie die Pumpe von Verstopfungen?

Trennen Sie die Pumpe zuerst vom Netz. Zum Zugang zum Laufrad schrauben Sie die Schrauben an den Füßen des Saugkopfs heraus. Reinigen Sie das Laufrad und den Saugfilter. Für das Modell DRAINCOR verwenden Sie eine 0,3 mm dicke Fühlerlehre, um das Laufrad beim Zusammenbau auszurichten.

Kann die Pumpe trocken laufen?

Nein, die Pumpe darf niemals trocken laufen. Dies würde Motor und Dichtungen beschädigen. Stellen Sie sicher, dass sie gemäß Abbildung 3 der Anleitung stets eingetaucht ist.

Welche Wartung ist bei Frost erforderlich?

Bei Frost ist es zwingend erforderlich, das Wasser aus den Rohrleitungen zu entleeren, um Eisbildung zu vermeiden. Wenn die Pumpe längere Zeit nicht benutzt wird, nehmen Sie sie aus dem Behälter, reinigen Sie sie und lagern Sie sie an einem trockenen, belüfteten Ort.

Wie entsorge ich die Pumpe?

Die Pumpe enthält keine giftigen Materialien. Für das Recycling nutzen Sie den örtlichen Abfallentsorgungsdienst. Als letzte Möglichkeit senden Sie sie an eine autorisierte ESPA-Reparaturwerkstatt.

Wo finde ich den autorisierten Kundendienst für meine ESPA-Pumpe?

Die Liste der offiziellen Kundendienststellen ist auf der Website www.espa.com verfügbar. Nur ein autorisierter Techniker darf das Stromkabel wechseln oder interne Reparaturen durchführen.

BEDIENUNGSANLEITUNG Drainex 300 ESPA

DE Gebrauchsanweisung 18 (Übersetzungausdem Original in Spanisch)

DE: KONFORMITÄTSERKLÄRUNG

Erklären unter unserer Verantwortung, dass das Produkt in diesem Handbuch erfüllen mit den folgenden Richtlinien und Normen:

• Maschinenrichtlinie 2006/42/EG: Vorschrift EN 809 und EN 60204-1
• Richtlinien der Elektromagnetischen Verträglich 2014/30/UE: Vorschrift EN 61000-6-1 und EN 61000-6-3
• Niederspannungs Richtlinien 2014/35/UE: Vorschrift EN 60335-1, EN 60335-2-41
• Richtlinie 2011/65/UE (RoHS II): Norm EN 50581.

8. PANNES EVENTUELLES, CAUSES ET SOLUTIONS

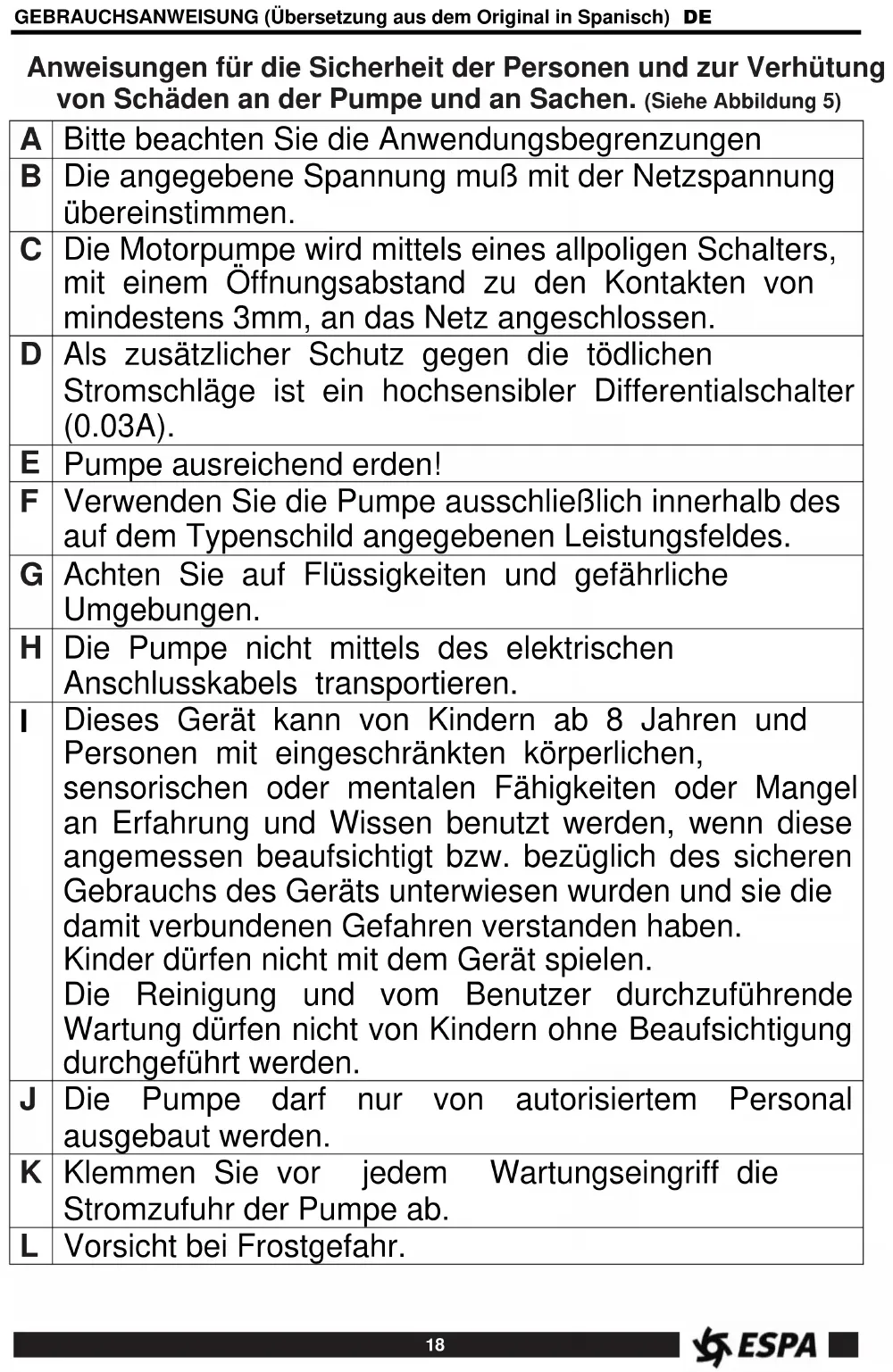

Anweisungen für die Sicherheit der Personen und zur Verhütung von Schäden an der Pumpe und an Sachen. (Siehe Abbildung 5)

A	Bitte beachten Sie die Anwendungsbegrenzungen
B	Die angegebene Spannung muß mit der Netzspannung übereinstimmen.
C	Die Motorpumpe wird mittels eines allpoligen Schalters, mit einem Öffnungsabstand zu den Kontakten von mindestens 3mm, an das Netz angeschlossen.
D	Als zusätzlicher Schutz gegen die tödlichen Stromschläge ist ein hochsensibler Differentialschalter (0.03A).
E	Pumpe ausreichend erden!
F	Verwenden Sie die Pumpe ausschließlich innerhalb des auf dem Typenschild angegebenen Leistungsfeldes.
G	Achten Sie auf Flüssigkeiten und gefährliche Umgebungen.
H	Die Pumpe nicht mittels des elektrischen Anschlusskabels transportieren.
I	Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn diese angemessen beaufsichtigt bzw. bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und sie die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und vom Benutzer durchzuführende Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
J	Die Pumpe darf nur von autorisiertem Personal ausgebaut werden.
K	Klemmen Sie vor jedem Wartungseingriff die Stromzufuhr der Pumpe ab.
L	Vorsicht bei Frostgefahr.

Inhaltsverzeichnis

Sicherheitshinweise ftir Personen und Sachen......18

1. Allgemeines....19
2. Handhabung....19
3. Aufstellung/einbau....19

3.1. Montage 19
3.2. Verlegung der Druckleitung....19
3.3. Netzanschluss....19
3.4. Prüfungen vor der Inbetriebnahme .....20

1. Inbetriebnahme 20

2. Wartung....20

3. Entsorgung des Produkts 20
4. Typenschild 20
5. Mögliche oefekte, ursachen uno abhilfe......21
6. Technische Daten 21
7. Liste der Hauptkomponenten 40
8. Abbildungen 41

Sicherheitshinweise ftir Personen und Sachen

Die Symbole und die Begriffe "Achtung" und "Vorsicht" sind Sicherheitshinweise, die bei Nichtbeachten Gefährdungen für Personen und für die Funktion der Pumpe/Anlage hervorrufen können.

GEFAHR geftaerliche spannung

Macht darauf aufmerksam, daß Nichtbeachtung der Vorschriften das Risiko eines elektrischen Schadens nach sich ziehen kann.

GEFAHR

Macht darauf aufmerksam, daß Nichtbeachtung der Vorschriften das Risiko eines Schadens an Personen und/oder Sachen nach sich ziehen kann.

VORSICHT

Macht darauf aufmerksam, daß die Nichtbeachtung der Vorschriften das Risikos eines Schadens an Pumpe und/oder Anlage nach sich zieht kann.

1. ALLGEMEINES

Die Anweisungen sollen Informationen über die korrekte Installation und optimale Leistung unserer Pumpen geben.

Lesen Sie diese Anweisungen vor der Installation der Pumpe. Bewahren Sie sie für zukünftige Referenz.

Die Pumpenmodelle DRAINEX kommen für das Umpumpen von Wasser mit Schwebstoffen, septischen Gruben usw. in Frage. Feststoffteilchen passieren die Modelle DRAINEX 200 bis max. 45 mm und die Modelle DRAINEX 300 bis max. 60 mm.

Sie sind für Wasser mit einer Temperatur bis max. 35°C geeignet.

Bei Beachtung der nachfolgenden Anweisungen ist ein einwandfreier Betrieb mit langer Lebensdauer zu erwarten.

Bei Nichtbeachtung besteht Gefahr der Motor-Überlastung, geringer Leistung und Lebensdauer. Der Betreiber trägt die Verantwortung für alle Maßnahmen.

Die Pumpe darf erst zum Einsatz gebracht werden, wenn alle Personen das Schwimmbecken verlassen haben.

Um Verletzungen oder Beschädigungen durch das sich drehende Laufrad zu vermeiden, niemals die Hand oder irgendwelche Gegenstände in den Saug- oder Druckstutzen einführen.

2. HANDHABUNG

Die Pumpen werden in einer geeigneten Verpackung, um Transportschäden zu vermeiden geliefert. Vor dem Auspacken überprüfen, dass die Verpackung nicht beschädigt wurde oder verformt ist.

Heben und handhaben Sie das Gerät sorgfältig und mit den richtigen Werkzeugen.

3. AUFSTELLUNG/EINBAU

3.1. Montage

Die Pumpe soll möglichst nur voll eingetaucht betrieben werden, um eine einwandfreie Kühlung des Motors sicherzustellen.

Es ist darauf zu achten, dass freie Bewegung für den Schwimmerschalter vorhanden ist (Abb.3)

Pumpe nie am elektrischen Anschlußkabel aufhängen (Abb.3).

3.2. Verlegung der Druckleitung

Bei sehr langen bzw. kurvig verlaufenden Druckleitungen sollte, empfehlen wir die Verwendung von Rohrleitungen mit einem größeren Durchmesser als des Druck-stutzens um Reibungsverluste weitestgehend zu vermeiden und die größtmögliche hydraulische Leistung zu erlangen.

Um das Zurückfliessen beim Ausschalten zu verhindern, sollte ein Rückschlagventil an der Pumpe eingebaut werden. Das Rückschlagventil muß für eine Förderung von Flüssigkeiten mit Feststoff-anteilen geeignet sein.

Vermeiden Sie mögliche Knicke im Schlauch, und darauf achten daß der Verbindung mit dem Auslauf korrekt befestigt ist, da dies nicht nur die Erlangung der gewünschten Wassermenge, sondern auch die normale Funktion der Pumpe verhindert.

3.3. Netzanschluss

Die elektrische Anlage muß korrekt geerdet und nach den vor Ort geltenden techni-schen Auflagen erstellt werden.

Das System schutz wird durch einen Differentialschalter gesichert ( fn = 30mA ) und einer Mehrfach-Trennvor-richtung mit einem Kontaktabstand von mindestens 3 mm ausgestatteten Anlage zum Einsatz kommen.

Alle mit einer Anlauftafel oder einem eingebauten Kondensator ausgestatteten Pumpen kommen betriebsfertig zur Auslieferung.

Bei Drehstrompumpen muß der Anwender selbst für die entsprechenden Schutzvorrichtungen sorgen.

3.4. Prüfungen vor der Inbetriebnahme

Prfen, ob die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

Die Pumpe muß wie in Abb.3 dargestellt voll unterhalb des Wasserspiegels zu liegen kommen.

DIE PUMPE DARF AUF KEINEN FALL TROCKEN LAUFEN.

4. INBETRIEBNAHME

Öffnen sie ggf. vorhandene Durchlaufventile vollständig.

Anlage unter Strom setzen. Sofern ein genügend hoher Wasserstand gegeben ist, setzt sich der Motor sofort in Be-trieb.

Falls der Motor nicht anspringt oder am Rohrende kein Wasser herausläuft, versuchen Sie, das Problem mit Hilfe der Aufstellung der häufigsten Defekte und deren möglichen Lösungen in Punkt Nr. 8 zu lösen.

Bei Drehstrompumpen ist darauf zu achten, daß die Drehrichtung mit den auf dem Saugstutzen angebrachten Pfeilen übereinstimmt.

Jeder Kontakt mit dem sich drehenden Laufrad kann zu schweren Verletzungen und Beschädi-gungen führen.

5. WARTUNG

Vor jedem Eingriff muß die Pumpe vom Netz getrennt werden.

Im normalen Betrieb ist die Pumpe wartungsfrei.

Bei Frostgefahr Pumpe und alle Leitungen entleeren

Wird die Pumpe für längere Zeit nicht benutzt, sollte sie aus dem Tank entnommen, gereinigt und an einem trockenen, gut belüfteten Ort gelagert werden.

Zum Durchspülen oder Reinigen des Laufrads muß nur der Saugstutzen abgenommen werden. Hierzu die in den Füßen angebrachten Schrauben lösen. Die Abdeckung muß als Ganzes abgehoben werden (Abb.4).

Beim Modell DRAINCOR muß beim erneuten Zusammenbau zum Ausrichten der Turbine in bezug auf die Saugbasis eine 0,3 mm-Lehre zum Einsatz gebracht werden (Abb.4). Zum korrekten Ausrichten der Turbine die in der genannten Abbildung markierten Schrauben "A" verwenden.

Achtung: Bei Störungen unseren Vertrags-Kundendienst zu Rate ziehen. Eigen-mächtige Eingriffe führen zum Erlöschen der Garantie.

Die Technische Dienstleistungen Verzeichnis ist im www.espa.com

6. ENTSORGUNG DES PRODUKTS

Wenn die Pumpe schließlich entsorgt wird, beachten Sie bitte, dass es keine giftigen oder umweltschädlichen Material enthält. Die wichtigsten Komponenten ordnungsgemäß gekennzeichnet sind, um eine selektive Entsorgung zu ermöglichen. Dieses Produkt sowie Teile davon müssen umweltgerecht entsorgt werden, nutzen Sie die Entsorgungsgesellschaften. Ist das nicht möglich, wenden Sie sich bitte an eine von ESPA anerkannte Servicewerkstatt in Ihrer Nähe.

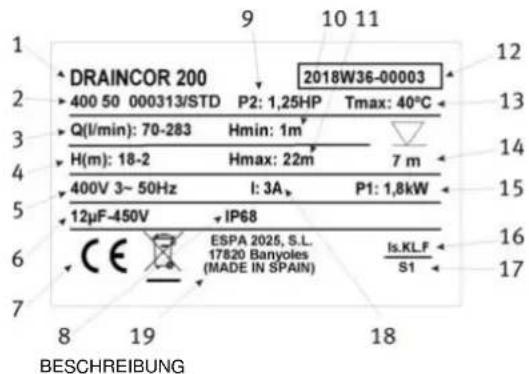

1. TYPENSCHILD


DRAINCOR 200 400 50 000313/STD P2: 1,25HP Tmax: 40°C Q(l/min): 70-283 Hmin: 1m H(m): 18-2 Hmax: 22m 7 m 400V 3~50Hz I: 3A P1: 1,8kW 12µF-450V IP68 CE ESPA 2025, S.L. 17820 Banyoles (MADE IN SPAIN) Is.KLF S1 BESCHREIBUNG

1	Artikelnummer
2	Spannung + Frequenz + Technische Daten zum Artikel
3	Durchflussleistung
4	Druck
5	Nennspannung, Phasenanzahl, Symbol für Wechselstrom und Frequenz
6	Kondensator (Einphasigen pumpe)
7	Kennzeichnung CE
8	Schutzgrad gegen die Feuchtigkeit
9	Maximale Nennleistung des Motors (P2)
10	Mindestleistungsdruck
11	Maximaldruck
12	Herstellungsjahr und woche + Seriennummer der Pumpe
13	Maximaltemperatur der Flüssigkeit
14	Maximale Eintauchtiefe
15	Leistungsaufnahme Motorpumpe (P1)
16	Bezeichnung Motorabdichtung
17	Symbol Dauerbetrieb
18	Maximale Nennstromstärke bei Nennspannung
19	Name und Adresse des verantwortlichen Verkäufers des Produkts

8. MÖGLICHE OEFEKTE, URSACHEN UNO ABHILFE

1) Pumpe läuft nich an.
2) Pumpe läuft, aber ohne Förderleistung.
3) Pumpe unterbricht automatisch.
4) Fördermenge weicht von der entsprechenden Kurve ab.

1	2	3	4	URSACHEN	ABHILFE
X				Kein Strom	Sicherungen und sonstige Schutzeinrichtungen überprüfen
X		X		Thermoschutzrelais hat angesprocher	Thermoschutzrelais zurückstellen oder ein erneutes Abkühlen abwarten
X				Unterbrechung durch Niveaugeber	Abwarten bis genügend Wässer vorhanden ist
X		X		Verschlissene Hydraulik	Technischen Kundendienst verständigen
X				Schwimmerschalter ist blockiert	Freie Beweglichkeit des Schwimmers prüfen
	X			Druckleitung ist unterbrochen	Druckleitung an den entsprechenden Rohrstutzen der Pumpe anschliessen
	X			Lufteinschluss am Laufrad	Pumpe zum Entweichen der Luft schräg eintauchen
	X			Rückschlagventil ist falsch montiert	Ventil in umgekehrter Richtung einbauen
	X			Pumpe ist nicht genug eingetaucht	Pumpe tiefer eintauchen, oder warten bis höherer Wasserspiegel erreicht ist
	X		X	Wasserfilter ist verstopft	Ansaugfilter reinigen
			X	Gesamtförderhöhe liegt über dem ursprünglich vorgesehenem Wert	Geometrische Höhe plus Verluste überprüfen
			X	Verschleiss der Laufräder	Pumpe ausbauen und Kundendienst verständigen
			X	Rückschlagventil ist falsch montiert	Ventil in umgekehrter Richtung einbauen

9. TECHNISCHE DATEN

Flüssigkeitstemperatur: 4°C - 35°C

Umgebungstemperatur: 0°C - 40°C

Lagertemperatur: -10°C - 50°C

Max. relative Luftfeuchtigkeit Umgebung: ..... 95%

Motor Klasse I.

Andere Daten, siehe Abbildung 1.

9. TECHNISCHE GEGEVENS

DE Liste der hauptkomponenten
