Tipo de produto	Bomba submersível para águas carregadas
Marca	ESPA
Modelo	Drainex 300
Passagem de sólidos máx.	60 mm
Temperatura máx. do líquido	35 °C
Temperatura ambiente	0 °C a 40 °C
Temperatura de armazenamento	-10 °C a 50 °C
Umidade ambiente máx.	95 %
Grau de proteção	IP68
Classe de isolamento	F
Tipo de funcionamento	Contínuo (S1)
Alimentação elétrica	Monofásico 230 V ou trifásico 400 V conforme versão
Potência do motor (P2)	Até 1,25 HP (conforme versão)
Potência absorvida (P1)	Até 1,8 kW (conforme versão)
Proteção elétrica recomendada	Disjuntor diferencial 30 mA e seccionador omnipolar
Funções principais	Bombagem de águas carregadas, águas pluviais, águas residuais, esvaziamento de fossas sépticas
Manutenção corrente	Desligar antes da intervenção; limpar a turbina e o filtro de aspiração; drenar antes do gelo
Segurança	Não operar a seco; não introduzir objetos na aspiração; aterramento obrigatório
Reparabilidade	Apenas um Serviço Técnico autorizado ESPA está autorizado a desmontar a bomba ou trocar o cabo
Peças sobressalentes	Contactar o Serviço Técnico ESPA

Perguntas frequentes - Drainex 300 ESPA

Que tipos de líquidos a bomba Drainex 300 pode bombear?

A bomba Drainex 300 foi projetada para bombear águas carregadas contendo elementos em suspensão, como em fossas sépticas. A passagem máxima de sólidos é de 60 mm. A temperatura da água não deve exceder 35 °C.

Como instalar corretamente a bomba?

A bomba deve estar completamente imersa para um bom arrefecimento. Fixe-a de modo que o flutuador de nível possa se mover livremente. Nunca a sustente pelo cabo elétrico ou tubos. Conecte a mangueira de recalque sem dobrá-la e instale uma válvula de retenção na saída.

Quais proteções elétricas são obrigatórias?

A instalação deve incluir um aterramento eficaz, um disjuntor diferencial de alta sensibilidade (30 mA) e um seccionador omnipolar com distância de abertura dos contatos de pelo menos 3 mm. Verifique se a tensão e a frequência correspondem à placa de identificação.

O que fazer se a bomba não ligar?

Verifique primeiro a alimentação (fusíveis, disjuntor diferencial). Se a proteção térmica disparou, rearme-a ou verifique a tensão. Verifique também as sondas de nível e o flutuador. Se o problema persistir, entre em contato com o Serviço Técnico autorizado.

Por que a bomba liga e desliga continuamente?

Isso pode ser devido a um flutuador de nível travado, mangueira de recalque não conectada, bolha de ar no corpo da bomba, ou válvula de retenção instalada ao contrário. Verifique cada ponto e corrija.

Como limpar a turbina ou desentupir a bomba?

Primeiro, desconecte a bomba da rede elétrica. Para acessar a turbina, desaperte os parafusos localizados nas pernas da cabeça de aspiração. Limpe a turbina e o filtro de aspiração. Para o modelo DRAINCOR, use um calibrador de 0,3 mm para alinhar a turbina durante a remontagem.

A bomba pode funcionar a seco?

Não, a bomba nunca deve funcionar a seco. Isso danificaria o motor e as vedações. Certifique-se de que ela está sempre imersa conforme a figura 3 do manual.

Qual manutenção é necessária em período de gelo?

Em caso de gelo, é imperativo esvaziar a água dos tubos para evitar a formação de gelo. Se a bomba ficar muito tempo sem uso, retire-a do reservatório, limpe-a e guarde-a em local seco e arejado.

Como descartar a bomba?

A bomba não contém materiais tóxicos. Para reciclagem, utilize o serviço local de coleta de resíduos. Em último caso, envie-a para um reparador autorizado ESPA.

Onde encontrar o Serviço Técnico autorizado para minha bomba ESPA?

A lista de Serviços Técnicos Oficiais está disponível no site www.espa.com. Apenas um técnico autorizado está habilitado a trocar o cabo elétrico ou realizar reparos internos.

MANUAL DE UTILIZADOR Drainex 300 ESPA

PT Manual de instruções.... 26 (Tradução do original em espanhol)

PT: DECLARAÇÃO DE CONFORMIDADE

Declaramos sob nossa responsabilidade que os produtos deste manual cumprir as seguintes diretrizes e normas:

• Directiva 2006/42/CE (Segurança de Máquinas): Norme EN 809 e a EN 60204-1
• Directiva 2014/30/UE (Compatibilidade Electromagnética): Norme EN 61000-6-1 e a EN 61000-6-3
• Directiva 2014/35/UE (Baixa tensão): Norma EN 60335-1, EN 60335-2-41
• Directiva 2011/65/UE (RoHS II): Norme EN 50581.

NL: VERKLARING VAN OVEREENSTEMMING

6.SMALTIMENTO DEL PRODOTTO

Indicações de segurança para as pessoas e de prevenção de prejuízos à bomba e às coisas. (Ver figure 5)

A	Atenção às limitações de emprego.
B	A tensão de placa de classificação deve ser igual à da rede.
C	Liguem a bomba eléctrica à rede através de um interruptor omnipolar com distância de abertura dos contactos de ao menos 3mm.
D	Como protecção suplementar dos choques eléctricos letais, instalem um interruptor diferencial de elevada sensibilidade (0.03A).
E	Efectuem a ligação à terra da bomba.
F	Utilizem a bomba no seu campo de actividade referido na placa de classificação.
G	Attenção aos líquidos e ambientes perigosos.
H	Não puxar a bomba pelo cabo eléctrico.
I	Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e de conhecimento, caso estas tenham recebido formação ou supervisão adequadas no que diz respeito à utilização do aparelho de forma segura, tendo ainda sido instruídas relativamente aos perigos implícitos.As crianças não devem brincar com o aparelho.A limpeza e a manutenção a realizar pelo utilizador não devem ser efectuadas por crianças sem supervisão de um adulto.
J	A bomba só pode ser desmontada por pessoal autorizado.
K	Desligar a electrobomba da corrente antes de qualquer intervenção de manutenção.
L	Atenção à formação de gelo.

Índice

Advertência para a segurança de pessoas e coisas.. 26

1. Generalidades....27
2. Manipulação....27
3. Instalação 27
   3.1. Fixação 27
   3.2. Montage dos tubos de co pressão ..... 27
   3.3. Ligação eléctrica....27
   3.4. Controles prévios ao arranque inicial ..... 28
4. Arranque 28
5. Manutenção 28
6. Eliminação do produto 28
7. Chapa de características 28
8. Possíveis avarias, causas e soluções ..... 29
9. Dados técnicos 29
10. Lista dos componentes principais.... 40
11. Ilustrações.... 41

Advertência para a segurança de pessoas e coisas

Esta simbologia junto das palavras

"Perigo" e "Atenção", indicam a possibilidade de perigo em consequência do desrespeito pelas prescrições correspondentes.

PERIGO

de

electrocussão

PERIGO

A inadvertência desta prescrição comporta perigo de electrocussão.

A inadvertência desta prescrição comporta riscos humanos e materiais.

A inadvertência desta prescrição comporta o perigo de danos à bomba ou na instalação.

1. GENERALIDADES

As instruções que lhe facultamos têm por objectivo obter a correcta instalação e óptimo rendimento das nossas electrobombas.

Leia estas instruções antes de instalar a bomba. Guarde-as para referência futura.

Os modelos DRAINEX são utilizados para o transvasamento de águas com elementos em suspensão, fossas sépticas, etc. Passagem de sólidos nos modelos DRAINEX 200 = 45mm (máx.) e nos modelos DRAINEX 300 = 60mm (máx.). Temperatura maxima da água 35°C.

Foram construídas em materiais de primeira qualidade, submetidas a rigorosos controles hidráulicos e eléctricos.

O adequado seguimento das instruções de instalação e uso, assim como dos esquemas de ligações eléctricas garantem um bom funcionamento da bomba.

O não cumprimento das instruções deste manual pode derivar em sobrecargas no motor, alteração das características técnicas, redução do tempo de vida útil da bomba e consequências de todo o tipo, sobre as quais o fabricante declina toda e qualquer responsabilidade.

A bomba não pode ser utilizada numa piscina enquanto houver pessoas a tomar banho.

Não introduzir nunca a mão ou objetos pela boca de aspiração ou impulsão. A turbina em rotação provocaria graves danos.

2. MANIPULAÇÃO

As bombas são fornecidas em embalagens apropriadas para evitar danos durante o transporte. Antes Verifique se a embalagem não está danificado ou está deformado descompactação.

Elevar e manipular o produto com cuidado e com as ferramentas certas.

3. INSTALAÇÃO

3.1. Fixação

A bomba deve estar totalmente submersa para obter uma boa refrigeração.

Procure que exista espaço suficiente para que o boiador possa funcionar livremente (fig.3).

Nunca deve segurar-se a bomba pelo fio eléctrico ou tubo de impulsão (fig.3).

3.2. Montage dos tubos de co pressão

Nos casos em que o percurso de impulsão seja considerável ou sinuoso, recomendamos a utilização de tubagens com um diâmetro maior à boca de impulsão, a fim de evitar ao máximo as perdas de carga por atrito e obter o maior rendimento hidráulico possível.

Instale uma válvula de retenção à saída da bomba para evitar que a tubagem se esvazie cada vez que a bomba pare. A válvula de retenção deve permitir a passagem de sólidos.

Procurar que o tubo não fique dobrado e que fique correctamente fixo no entroncamento de saída, uma vez que, para além de não obter o caudal desejado, estará a dificultar o normal funcionamento da bomba.

3.3. Ligação eléctrica

A instalação eléctrica deve dispor de uma eficaz tomada de terra e deve cumprir a normativa nacional vigente.

A protecção do sistema basearse-à num interruptor diferencial ( fn = 30mA ) assim como de um sistema de separação múltipla com abertura de contactos de pelo menos 3mm.

As bombas dotadas de quadro de arranque ou condensador incorporado servem-se prontas para o seu funcionamento.

No caso de bombas trifásicas, a proteção deve prevê-la o utente.

3.4. Controles prévios ao arranque inicial

Comprove que a tensão e frequência de rede correspondem às indicadas na placa de características.

Assegure-se de que a bomba está submersa como mostra a fig.3.

A BOMBA NUNCA DEVE FUNCIONAR EM SECO.

4. ARRANQUE

Se existe alguma válvula de passagem, abra-a totalmente.

Ligar a ficha do quadro eléctrico numa base de corrente. Se existe um nível de água adequado, o motor pôr-se-á imediatamente em funcionamento.

Verifique que a corrente absorvida seja a que está marcada na placa de características.

Se o motor não funcionar ou não extrair água procure descobrir a anomalia através da listagem de avarias mais habituais e as possíveis soluções que facultamos no ponto nº8.

No caso de bombas trifásicas, comprovar se o sentido de giro corresponde ao marcado pela flecha situada no cone de aspiração.

O contacto com a turbina em rotação pode ocasionar graves danos.

5. MANUTENÇÃO

Desligue a bomba da rede eléctrica antes de efectuar qualquer manipulação.

Em condições normais, estas bombas estão isentas de manutenção.

Em época de temperaturas baixas, aconselha-se esvaziar a tubagem.

Se a inactividade da bomba fôr prolongada é conveniente tirá-la do depósito, limpá-la e guardâ-la em lugar seco e ventilado.

Para desentupir ou limpar a turbina basta só levantar o cone de aspiração. Para isso desenrosque os parafusos que contêm os pés. A tampa deve sair conjuntamente (fig.4).

No modelo DRAINCOR é necessário que, ao voltar a montar, se utilize uma bitola de 0,3 mm para alinhar a turbina com a base de aspiração (fig.4). Utilize para o alinhamento correto da turbina os parafusos "A" indicados na mesma figura.

ATENÇÃO: em caso de avaria, tanto a substituição do cabo eléctrico o manipulação da bomba sô deverá ser realizada por um serviço técnico autorizado.

A lista de serviços técnicos autorizados está na www.espa.com.

6. ELIMINAÇÃO DO PRODUTO

No final do tempo de vida útil da bomba, esta não contém nenhum material tóxico nem contaminante. Os principais componentes estão devidamente identificados para se poder fazer uma deposição selectiva.

Este produto ou as suas peças devem ser eliminadas de forma ambientalmente segura, utilize o serviço de recolha de desperdícios. Se tal não for possível, contate a oficina de reparação mais próxima.

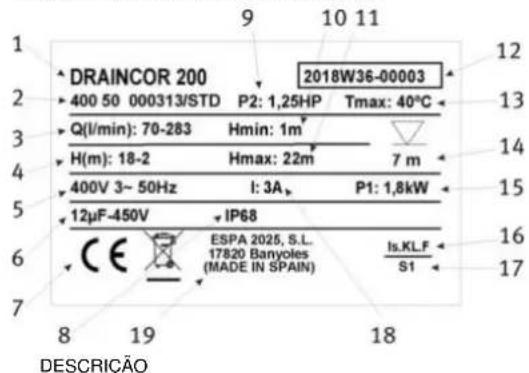

1. PLACA DE CARACTERÍSTICAS


DRAINCOR 200 400 50 000313/STD Q(I/min): 70-283 H(m): 18-2 400V 3~ 50Hz 12µF-450V ESPA 2025, S.L. 17820 Banyoles (MADE IN SPAIN) IP68 P2: 1,25HP Hmin: 1m Hmax: 22m I: 3A P1: 1,8kW Tmax: 40°C 7 m Is.KL.F S1 12 13 14 15 16 17 8 19 18 DESCRIÇÃO

1	Referência artigo
2	Tensão + frequência + ficha artigo
3	Caudal
4	Pressão
5	Tensão nominal, no fases, símbolo corrente alterna e frequência
6	Condensador (bombas monofásicas)
7	Classificação CE
8	Grau de proteção contra a humidade
9	Potência nominal máx. do motor (P2)
10	Pressão mínima de trabalho
11	Pressão máxima
12	Ano e semana fabrico + No de série da bomba
13	Ta máx. do líquido
14	Profundidade máx. de imersão
15	Potência absorvida pela electrobomba (P1)
16	Designação isolamento motor
17	Símbolo funcionamento contínuo
18	Intensidade nominal máxima a tensão nominal
19	Nome e endereço do vendedor responsável pelo produto

8. POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES

1) A bomba não arranca.
2) A bomba funciona, mas não dá caudal.
3) A bomba para automaticamente.
4) O caudal não corresponde ao indicado na curva.

1	2	3	4	CAUSAS	SOLUÇÕES
X				Falta de corrente en la base	Verificar fusíveis e demais dispositivos de proteção
X		X		Atuação da proteção térmica	Rearmar o térmico, depois de estar frio o verificar se voltagem está correta.
X				Paragem por sondas de nível	Esperar a recuperação do poço
X		X		Parte hidráulica bloqueada	Contatar com o Serviço Técnico-Oficial
X				Boiador bloqueado	Verificar o livre funcionamento do boiador
	X			Tubagem da compressão desligada	Apertar a tubagem ao orifício de saída da bomba
	X			Bolsa de ar no corpo da Bomba	Mover a bomba lateralmente par evacuar o ar
	X			Válvula de retenção montada ao contrário	Inverter o sentido da válvula
	X			Bomba parcialmente descoberta de água	Submergir a bomba e esperar a recuperação do poço
	X		X	Filtro de entrada obstruído	Limpar o filtro da pompa
			X	Altura manométrica total superior à prevista	Verificar altura manométrica mais as perdas de carga
			X	Desgaste dos impulsores	Contatar com o Serviço Técnico Oficial
			X	Tubagem de compressão defeituosa	Substitua a tubagem

9. DADOS TÉCNICOS

Humidade relativa ambiente máx:.... 95%

Motor classe I.

Outros dados, véase figura 1

PT Lista dos componentes principais
