Producttype	Dompelpomp voor vuil water
Merk	ESPA
Model	Drainex 300
Max. doorgang vaste deeltjes	60 mm
Max. vloeistoftemperatuur	35 °C
Omgevingstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 50 °C
Max. omgevingsvochtigheid	95 %
Beschermingsgraad	IP68
Isolatieklasse	F
Bedrijfstype	Continu (S1)
Elektrische voeding	Eenfasig 230 V of driefasig 400 V afhankelijk van versie
Motorvermogen (P2)	Tot 1,25 HP (afhankelijk van versie)
Opgenomen vermogen (P1)	Tot 1,8 kW (afhankelijk van versie)
Aanbevolen elektrische beveiliging	Differentieelschakelaar 30 mA en omnipolaire scheidingsschakelaar
Belangrijkste functies	Pompen van vuil water, regenwater, afvalwater, leegpompen van septic tanks
Regelmatig onderhoud	Ontkoppelen voor ingreep; turbine en aanzuigfilter reinigen; aftappen voor vorst
Veiligheid	Niet droog laten draaien; geen voorwerpen in aanzuiging steken; verplichte aarding
Repareerbaarheid	Alleen een erkende ESPA Technische Dienst mag de pomp demonteren of de kabel vervangen
Onderdelen	Neem contact op met de ESPA Technische Dienst

Veelgestelde vragen - Drainex 300 ESPA

Welke soorten vloeistoffen kan de Drainex 300-pomp verpompen?

De Drainex 300-pomp is ontworpen voor het verpompen van vuil water met zwevende deeltjes, zoals in septic tanks. De maximale doorgang van vaste deeltjes is 60 mm. De watertemperatuur mag niet hoger zijn dan 35 °C.

Hoe installeer ik de pomp correct?

De pomp moet volledig ondergedompeld zijn voor een goede koeling. Bevestig hem zo dat de niveauschakelaar vrij kan bewegen. Ondersteun de pomp nooit aan de elektrische kabel of leidingen. Sluit de persleiding aan zonder knikken en installeer een terugslagklep aan de uitlaat.

Welke elektrische beveiligingen zijn verplicht?

De installatie moet een effectieve aardingsaansluiting, een differentieelschakelaar met hoge gevoeligheid (30 mA) en een omnipolaire scheidingsschakelaar met een contactopening van minimaal 3 mm bevatten. Controleer of de spanning en frequentie overeenkomen met het typeplaatje.

Wat te doen als de pomp niet start?

Controleer eerst de voeding (zekeringen, differentieelschakelaar). Als de thermische beveiliging is geactiveerd, reset deze dan of controleer de spanning. Controleer ook de niveausensoren en de vlotter. Als het probleem aanhoudt, neem dan contact op met de erkende technische dienst.

Waarom start en stopt de pomp continu?

Dit kan komen door een geblokkeerde niveauschakelaar, een niet aangesloten persleiding, een luchtzak in het pomphuis, of een omgekeerd geïnstalleerde terugslagklep. Controleer elk punt en corrigeer.

Hoe de turbine reinigen of de pomp ontstoppen?

Koppel eerst de pomp los van het net. Om bij de turbine te komen, schroeft u de schroeven op de poten van de aanzuigkop los. Reinig de turbine en het aanzuigfilter. Voor het model DRAINCOR gebruikt u een voelermaat van 0,3 mm om de turbine uit te lijnen tijdens het monteren.

Kan de pomp droog draaien?

Nee, de pomp mag nooit droog draaien. Dit beschadigt de motor en de afdichtingen. Zorg ervoor dat hij altijd is ondergedompeld zoals aangegeven in figuur 3 van de handleiding.

Welk onderhoud is nodig tijdens vorstperiodes?

Bij vorst is het noodzakelijk om het water uit de leidingen te laten om ijsvorming te voorkomen. Als de pomp langere tijd niet wordt gebruikt, haal hem dan uit de tank, reinig hem en berg hem op een droge, goed geventileerde plaats.

Hoe de pomp afvoeren?

De pomp bevat geen giftige materialen. Gebruik voor recycling de lokale afvalophaaldienst. Stuur de pomp als laatste optie terug naar een erkende ESPA-reparateur.

Waar vind ik de erkende Technische Dienst voor mijn ESPA-pomp?

De lijst van officiële technische diensten is beschikbaar op www.espa.com. Alleen een erkende technicus mag de elektrische kabel vervangen of interne reparaties uitvoeren.

GEBRUIKSAANWIJZING Drainex 300 ESPA

NL Handleiding 30 (vertaling van de oorspronkelijke Spaanse)

Wij verklaren onder onze verantwoordelijkheid dat de producten in deze handleiding voldoen aan de volgende EU-richtlijnen en technische normen:

• Richtlijn 2006/42/EG (machineveiligheid):
  Normen EN 809 en EN 60204-1
• Richtlijn 2014/30/UE (EMC):
  Normen EN 61000-6-1 en EN 61000-6-3
• Richtlijn 2014/35/UE (laagspanning):
  Normen EN 60335-1, EN 60335-2-41
• Richtlijn 2011/65/UE (RoHS II): Norm EN 50581.

AR: المطابقة إعلان

Veiligheidsvoorschriften en aanwijzingen om persoonlijke en materiële schade te voorkomen (Zie afbeelding 5)

A	Houd rekening met de gebruiksbeperkingen.
B	De op het plaatje aangeduide spanning moet overeenkomen met de spanning van het lichtnet.
C	Sluit de elektrische pomp aan met behulp van een alpolige schakelaar met een openingsafstand tot de contacten van ten minste 3mm.
D	Installeer een hooggevoelige lekstroom-schakelaar (0,03A) als extra bescherming tegen dodelijke stroomschokken.
E	Zorg voor een goede aarding van de pomp.
F	Gebruik de pomp voor de op het kenplaatje aangegeven toepassingen.
G	Bescherm de pomp tegen vloeistoffen en stel deze niet in gevaarlijke omgevingen op.
H	Verplaats de pomp niet via de elektrische kabel.
I	Dit apparaat mag worden gebruikt door kinderen van acht jaar en ouder en door personen met lichamelijk zintuiglijke of geestelijke beperkingen of zonder de nodige ervaring of kennis, mits zij de correcte supervisie en training hebben gehad met betrekking tot de veilige bediening van dit apparaat en de desbetreffende gevaren begrijpen.Kinderen mogen niet met het apparaat spelen.Kinderen mogen niet zonder toezicht de schoonmaaken onderhoudswerkzaamheden uitvoeren die voor rekening van de gebruiker komen.
J	De pomp mag enkel worden gedemonteerd door erkende vaklui
K	Verbreek de stroomverbinding alvorens aan de pomp te werken.
L	Bescherm de pomp tegen ijsvorming.

Inhoud

Veiligheidsvoorschriften voor personen en materieel .. 30

1. Algemeen....31
2. Hantering 31
3. Installatie 31

3.1. Montage.... 31
3.2. Persleiding monteren 31
3.3. Elektrische installatie 31
3.4. Controles voor de eerste inbedrijfstelling .... 32

1. Inbedrijfstelling.... 32
2. Onderhoud....32
3. Afvoeren van het product 32
4. Typeplaatje 32
5. Mogelijke storingen, oorzaken en oplossingen .. 33
6. Technische gegevens.... 33
7. Lijst van de voornaamste onderdelen 40
   11.Afbeeldingen....41

Veiligheidsvoorschriften voor personen en materieel

De volgende symbolen

paragraaf geven aan dat er gevaar kan optreden indien de overeenkomstige voorschriften niet worden opgevolgd.

GEVAAR Gevaar voor elektrocutie

Niet-naleving van dit voorschrift brengt risico van elektrocutie met zich mee.

GEVAAR

Niet-naleving van dit voorschrift brengt risico van persoonlijk letsel en materiële schade met zich mee.

WAARSCHUWI NG

Niet-naleving van dit voorschrift brengt risico van schade aan de pomp of de installatie met zich mee.

1. ALGEMEEN

Wij verstrekken u deze aanwijzingen om u over de juiste installatie en een optimaal rendement van onze pompen te informeren.

Lees eerst deze aanwijzingen voordat u de pomp gaat installeren. Bewaar deze om in de toekomst na te kunnen slaan.

De modellen DRAINEX worden gebruikt voor het overpompen van water met zweefvuil, zoals water van septische tanks enz. Vaste bestanddelen worden doorgelaten in de modellen DRAINEX 200 = 45 mm (MAX.) en in de modellen DRAINEX 300 = 60 mm. (MAX.)

De maximum watertemperatuur is 35°C.

Volg de installatie- en gebruiksvoorschriften en de schema's van de elektrische verbindingen correct op voor een goede werking van de pomp.

Niet-naleving van de instructies in deze gebruiksaanwijzing kan leiden tot overbelasting van de motor, een verlies van de technische capaciteiten, een vermindering van de levensduur van de pomp en allerlei gevolgen waarvoor we de ansprakelijkheid van de hand wijzen.

De pomp kan niet worden gebruikt in een zwembad terwijl er mensen zwemmen.

Steek nooit uw hand of een voorwerp in de aanzuig- of uitstroomaansluiting, de draaiende turbine zou ernstige schade veroorzaken.

2. HANTERING

De pompen worden in een passende verpakking geleverd om transportschade te voorkomen.

Controleer voor het uitpakken of de verpakking beschadigd of vervormd werd.

Wees voorzichtig bij het optillen en hanteren van dit apparaat. Gebruik hiervoor passend gereedschap.

3. INSTALLATIE

3.1. Montage

De pomp moet altijd volledig ondergedompeld functioneren, dit om optimaal gekoeld te worden.

Zorg dat er voldoende ruimte is voor de werking van de vlotterschakelaar (Afb.3).

De pomp mag nooit worden geschorst door de elektrische kabel of de persleiding (Afb.3).

3.2. Persleiding monteren

In geval de uitstroombuis lang of bochtig is, dan wordt aanbevolen een grotere ∅ buis te monteren dan de aansluiting van de uitvoer, dit om drukverlies door weerstand in de buis zelf te voorkomen.

Installeer een terugstroomklep bij de uitgang van de pomp, dit om te voorkomen dat de buis leeg loopt telkens als de pomp stopt. De terugstroomklep dient vaste bestanddelen door te laten.

Let op dat de buis niet dubbelvouwt en dat die op de juiste wijze aan de uitvoer wordt bevestigd, in beide gevallen zal bij een onjuiste bevesting de uitstroom gereduceerd zijn.

3.3. Elektrische installatie

De elektrische installatie dient over afdoende aarding te beschikken en de installatie dient te worden uitgevoerd door een erkend elektricien, met inachtneming van de daartoe geldende regelgeving.

De pomp dient te worden aangesloten op een installatie voorzien van een differentieel schakelaar / aardlekschakelaar ( fn = 30 mA) en tevens van een meervoudige scheidingsschakelaar met een contact opening van minstens 3mm.

Pompen geassembleerd met een beginnende schakelkast of voorzien van een condensator worden geleverd klaar voor gebruik.

Voor driefasige pompen moet de gebruiker verstrekt het de bescherming systeem.

3.4. Controles vóór de eerste inbedrijfstelling

Controleer of de spanning en frequentie van het lichtnet overeenkomen met die op het kenplaatje.

De pomp moet altijd volledig ondergedompeld functioneren, dit om optimaal gekoeld te worden. Zie (Afb.3).

DE POMP MAG NOOIT DROOG DRAAIEN.

4. INBEDRIJFSTELLING

Open alle doorstroomkleppen in de buizen.

Controleer of de aansluiting correct is en schakel de stroom in;als het waterpeil juist is, slaat de pomp direct aan.

Controleer of de stroomopname gelijk of lager is dan het maximum dat op het kenplaatje is aangegeven.

Werkt de motor niet of verwijdert hij geen water, probeer dan de storing te achterhalen met behulp van de lijst met meest gebruikelijke storingen en mogelijke oplossingen die we in de volgende pagina's behandelen.

Voor driefasige pompen, controleer of de draairichting overeenkomt met de richting aangegeven door de pijl gelegen in het aanzuigkegel.

Contact met de draaiende turbine kan ernstig letsel veroorzaken

5. ONDERHOUD

Schakel de netspanning van de pomp uit, alvorens eraan te werken.

Onder normale omstandigheden zijn deze pompen nagenoeg onderhoudsvrij.

In geval van bevriezingsgevaar, dient u uit voorzorg alle leidingen leeg te maken.

Als de pomp lange tijd niet gebruikt gaat worden, is het aan te bevelen de pomp uit het waterreservoir te halen, te reinigen en op een droge, goed geventileerde plaats te bewaren.

Om te ontstoppen of reinig van de waaier, is het alleen nodig om de aanzuigkegel tillen. Om dit te doen, losgeschroefd de schroeven die de benen vast te zetten. Het deksel vergadering moet loskomen als geheel (Afb.4).

In het DRAINCOR modellen, een 0,3 mm moet peilen worden gebruiken wanneer het terugplaatsen van de turbine met de zuignap (Afb.4) af te stemmen. Voor een correcte uitlijning van de turbine, raadpleegt u de schroeven "A" aangegeven op die tekening.

LET OP: in geval van een defect, kan het vervangen van de elektrische kabel, of reparatie van de pomp alleen maar door de officiële tecnische dienst worden uitgevoerd.

De lijst Erkende Technische Diensten vindt u op www.espa.com.

De pomp bevat geen giftige of verontreinigende materialen waar u rekening mee moet houden wanneer u deze ten slotte wilt afdanken. De belangrijkste onderdelen zijn naar behoren gekenmerkt om een gescheiden verwijdering te waarborgen.

Dit product, of onderdelen van dit product dienen op een milieuvriendelijke manier afgevoerd te worden, breng het naar het gemeentelijke afvaldepot. Wanneer dit niet mogelijk is, neemt u dan contact op met uw ESPA leverancier.

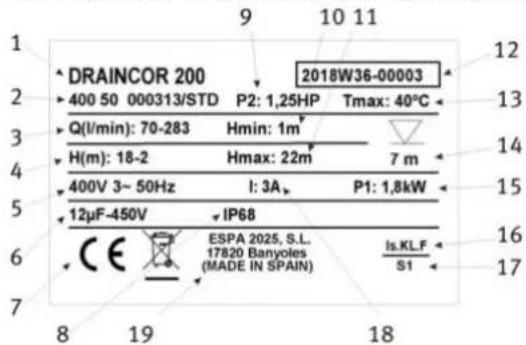

7. PLAATJE MET TECHNISCHE SPECIFICATIES

DRAINCOR 200 400 50 000313/STD Q(l/min): 70-283 H(m): 18-2 400V 3~ 50Hz 12μF-450V IP68 ESPA 2025, S.L. 17820 Banyoles (MADE IN SPAIN) 2018W36-00003 P2: 1,25HP Hmin: 1m Hmax: 22m I: 3A P1: 1,8kW Tmax: 40°C 7 m Is.KLF S1 8 19 18

BESCHRIJVING

1	Product referentie
2	Voltage + frequentie + product fiche
3	Uitstroom
4	Druk
5	Nominale druk, aantal fasen, symbool wisselstroom en frequentie.
6	Condensator (Eénfasige pomp)
7	EU merk
8	Beschermingsgraad tegen vocht
9	Maximale nominale potentie van de motor (P2)
10	Minimale bedrijfsdruk
11	Maximale druk
12	Bouwjaar en week + Serienummer van de pomp
13	Maximale vloeistofdruk
14	Maximale onderdompelingsdiepte
15	Opgenomen vermogen elektropomp (P1)
16	Motor isolatie indicatie.
17	Aanduiding 'doorlopend in gebruik'.
18	Maximale nominale intensiteit op nominale druk.
19	Naam en adres van de, vor het product, aansprakelijke verkoper

8. MOGELIJKE STORINGEN, OORZAKEN EN OPLOSSINGEN

1) Motor slaat niet aan.
2) Motor werkt wel, maar pomp geeft geen debiet.
3) Motor stopt automatisch (Klixon).
4) Te laag debiet.

1	2	3	4	OORZAKEN	OPLOSSINGEN
X				Gebrek aan elektriciteit	Vervang de zekeringen of activeren differentiële schakelaar
X		X		Thermische beveiliging geactiveerd	Schakel thermische beveiliging of controleren of de spanning juist is
X				Vlotterschakelaar losgekoppeld	Wacht tot het waterniveau om terug te zijn naar voldoende niveau
X		X		Verstopping van hydraulisch gedeelte	Neem contact op met de Servicedienst
X				Geblokkeerd vlotterschakelaar	Controleer de vrij werking van de vlotterschakelaar
	X			Persleiding losgekoppeld	Verbind deze leiding met de pompuitgang
	X			Lucht opgesloten in het pomplichaam	Verplaats de pomp zijwaarts om de lucht te legen
	X			Voetklep omgekeerd gemonteerd	Keer de kleprichting om
	X			Pomp gedeeltelijk overdekt van water	Dompel de pomp of wachten om het passende niveau
	X		X	Ingangsfilter van het water verstopt	Maak de aanzuigfilter schoon
			X	Voorziene opvoerhoogte overschreden	Controleer de opvoerhoogte en zoek drukverliezen
			X	Slijtage in het hydraulisch gedeelte	Neem contact op met de Servicedienst
			X	Persleiding defect	Vervang deze leiding door een nieuwe

Vloeistoftemperatuur: 4°C - 35°C

Omgevingstemperatuur: 0°C - 40°C

Opslagtemperatuur: -10°C - 50°C

Max. relatieve luchtvochtigheid omgeving:....95%

Motor klasse I.

Voor overige gegevens, zie afb.1.

NL Lijst van de voornaamste onderdelen
