TigerShark QC - Aspirateur HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robot nettoyeur de piscine automatique
Marque	Hayward
Modèle	TigerShark QC
Poids (sans câble)	9,74 kg
Poids d'expédition	15,9 kg
Dimensions du carton (L x l x H)	483 mm x 483 mm x 483 mm
Longueur du câble flottant	16,76 m
Alimentation secteur	230 V~, 50/60 Hz
Tension de sortie du boîtier	24 V ===
Intensité de sortie nominale	3,5 A
Puissance absorbée (moteur pompe)	24 V ===, 2,62 A
Matériaux	ABS haute résistance, acier inoxydable
Type de filtre	Panneau plissé amovible et réutilisable (cellulose/polyester)
Contrôle du programme	Microprocesseur ASCL® (Adaptive Seek Control Logic)
Cycles de nettoyage	Cycle économique (~90 min) et cycle normal (~4 h)
Température de fonctionnement optimale	10 °C à 35 °C
Protection électrique	Disjoncteur 30 mA, arrêt automatique sur surcharge
Entretien	Nettoyer la cartouche filtrante après chaque utilisation ; inspecter brosses, chenilles et câble
Pièces d'usure	Brosses (picots ou mousse), panneaux filtrants, insert de restriction
Garantie	2 ans contre défauts de fabrication (hors pièces d'usure)
Pays de conformité	France (NF C 15-100), Allemagne (VDE 0100-702), etc.

FOIRE AUX QUESTIONS - TigerShark QC HAYWARD

Le TigerShark ne grimpe pas aux parois de la piscine. Que faire ?

Nettoyez le filtre car il peut être bouché. Vérifiez également l'état des brosses : si elles sont usées, remplacez-les. Assurez-vous que la tension d'alimentation est de 230 V~ et que la température de l'eau est supérieure à 15 °C. En fonction du revêtement, passez aux brosses en mousse. Enfin, vérifiez que la poignée est en position diagonale.

Le robot aspire moins bien qu'avant. Comment améliorer l'aspiration ?

Nettoyez minutieusement le filtre. Vérifiez que les entrées d'eau du couvercle inférieur ne sont pas obstruées. Inspectez le Venturi pour enlever tout déchet. Si nécessaire, installez un insert grande vitesse (option) pour améliorer le débit.

Le TigerShark s'arrête subitement en plein cycle de nettoyage. Pourquoi ?

Cela peut être dû à un Venturi bouché : nettoyez-le. Vérifiez aussi les roulements des brosses et les chenilles : enlevez les saletés qui pourraient les gripper. Le robot peut aussi s'arrêter automatiquement s'il est sorti de l'eau ; remettez-le immergé et redémarrez-le.

Le robot ne fonctionne plus du tout. Que vérifier ?

Contrôlez d'abord la prise électrique et le disjoncteur différentiel 30 mA. Vérifiez le boîtier d'alimentation : mettez-le sur OFF puis ON pour réarmer le coupe-circuit. Inspectez également le câble flottant par sections pour détecter une coupure.

Comment entretenir le câble du robot ?

Si le câble se tord, inversez la position de la poignée en diagonale (fig. b) pour que le robot tourne en sens inverse. Vous pouvez aussi tirer doucement sur le câble au soleil. Vérifiez régulièrement l'absence de dommages externes ; si le câble est endommagé, il doit être remplacé par un professionnel.

Quelle est la durée des cycles de nettoyage ?

Deux cycles sont disponibles : le mode économique (Quick Clean) dure environ 90 minutes, et le mode normal (Full Cycle) dure environ 4 heures. Le robot s'éteint automatiquement à la fin du cycle.

Peut-on utiliser le robot quand la piscine est en cours de traitement chimique ?

Il est recommandé d'attendre que les granulés chimiques soient complètement dissous avant de mettre le robot en marche, car ils pourraient boucher le filtre. Utilisez un doseur flottant ou automatique si vous ajoutez des produits quotidiennement.

Comment nettoyer le filtre du TigerShark ?

Après chaque utilisation, renversez le robot sur le côté, déverrouillez le couvercle inférieur et retirez la cartouche filtrante en 3 parties. Nettoyez chaque élément avec un tuyau d'arrosage à jet vaporisateur. Lavez l'intérieur du couvercle, puis remontez le tout.

Quels types de brosses sont disponibles et quand les remplacer ?

Le robot est livré avec des brosses à picots en PVC ou en mousse. Remplacez-les dès qu'elles sont usées pour garantir l'efficacité du nettoyage. Sur revêtement délicat, préférez les brosses en mousse.

Où trouver les pièces de rechange pour le TigerShark QC ?

Utilisez exclusivement des pièces d'origine Hayward (références : RCX70100 pour le filtre, brosses, etc.). Contactez votre revendeur Hayward ou le service après-vente. L'utilisation de composants non d'origine annule la garantie.

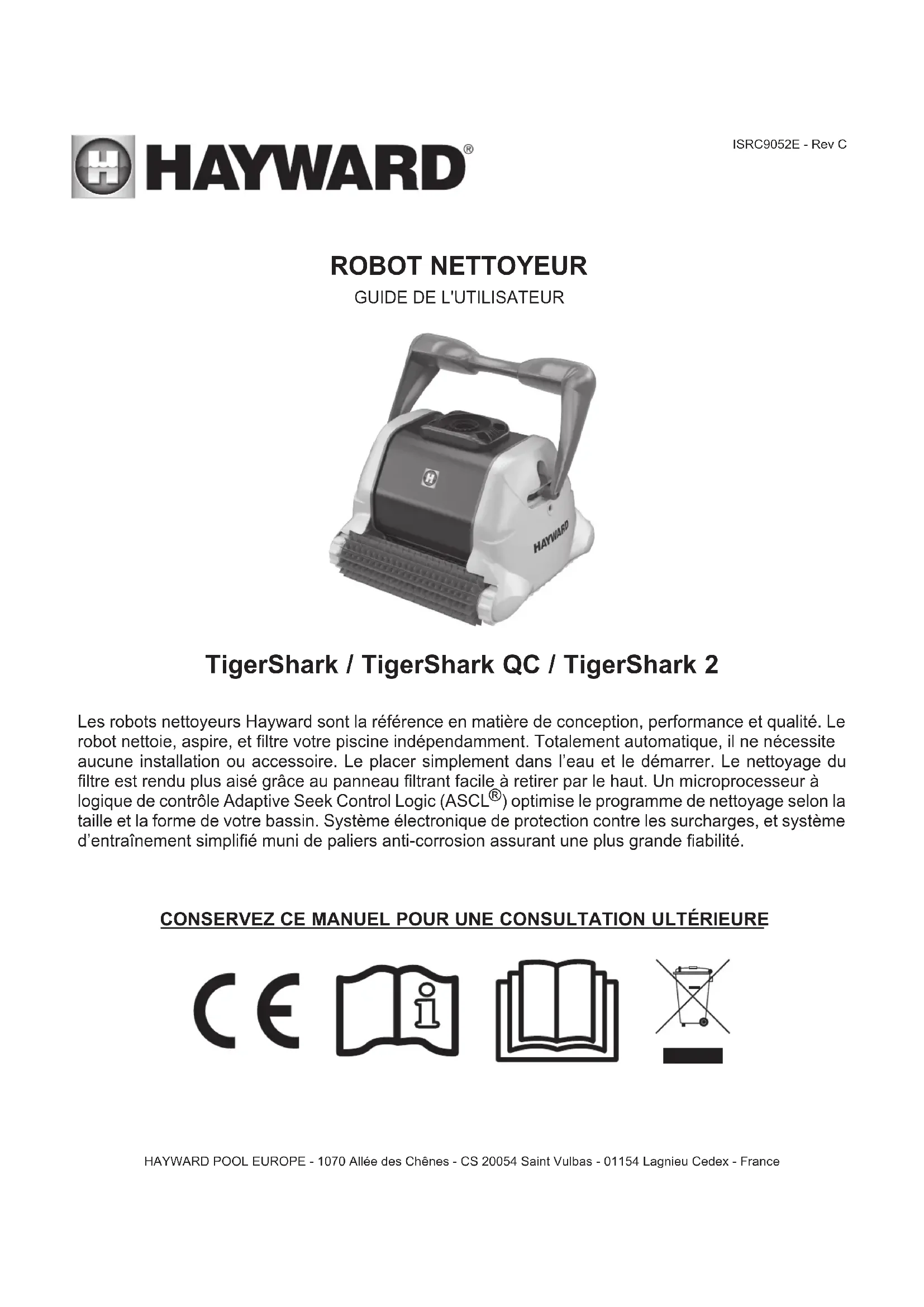

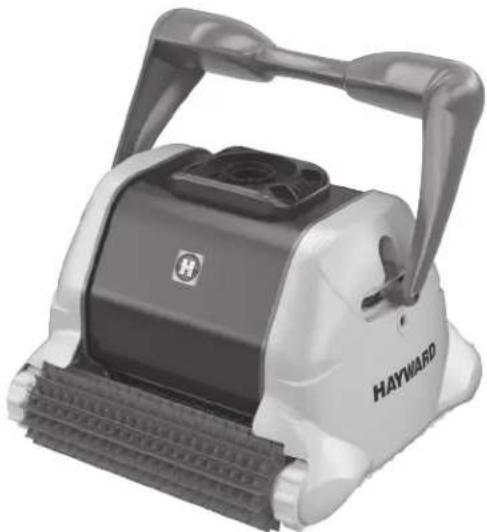

MODE D'EMPLOI TigerShark QC HAYWARD

Les robots nettoyeurs Hayward sont la référence en matière de conception, performance et qualité. Le robot nettoie, aspire, et filtre votre piscine indépendamment. Totalement automatique, il ne nécessite aucune installation ou accessoire. Le placer simplement dans l'eau et le démarrer. Le nettoyage du filtre est rendu plus aisé grâce au panneau filtrant facile à retirer par le haut. Un microprocesseur à logique de contrôle Adaptive Seek Control Logic (ASCL®) optimise le programme de nettoyage selon la taille et la forme de votre bassin. Système électronique de protection contre les surcharges, et système d'entraînement simplifié muni de paliers anti-corrosion assurant une plus grande fiabilité.

Conservez ce MANUEL pour une consultation ultérieure

Il est impératif de toujours respecter les consignes de sécurité de base. Le non-respect de ces instructions peut être à l'origine de blessures graves, voire d'un décès.

Symbole d'alerte de sécurité. Lorsque vous rencontrez ce symbole sur votre appareil ou dans le manuel, se reporter signification ci-dessous pour éviter toute blessure corporelle potentielle.

AVERTISSEMENT signale des risques qui pourraient entraîner des blessures corporelles graves, la u des dommages matériels importants, et qui, s'ils sont ignorés, présenteraient un danger potentiel.

ATTENTION signale des risques qui peuvent causer des blessures corporelles mineures et/ou des ages matériels, et qui, s'ils sont ignorés, présenteraient un danger potentiel. Ce signal peut également avertir les eurs d'événements imprévisibles et dangereux.

L'étiquette NOTE indique des instructions spéciales importantes n'impliquant pas de risque.

! AVERTISSEMENT - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non respect des consignes pourrait être à l'origine de blessures.

AVERTISSEMENT – Ce document doit être remis à tout utilisateur de piscine qui le conservera eu sûr.

AVERTISSEMENT – Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructionsives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par gger ne doivent pas être effectués par des enfants sans surveillance.

AVERTISSEMENT – Afin de réduire le risque d'accident, ne pas laisser les enfants utiliser le t ou jouer avec.

AVERTISSEMENT – Hayward n'applique sa garantie de qualité, de fonctionnement et de rité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation omposants qui ne sont pas d'origine Hayward annule toute garantie.

ATTENTION – Inspectez régulièrement le robot nettoyeur, son câble ou ses tuyaux; ne l'utilisez s'il est en parfait état, et ne présente aucune détérioration susceptible d'endommager la piscine.

AVERTISSEMENT – Ne pas utiliser le robot lorsque des personnes sont présentes dans la piscine.

AVERTISSEMENT – Avant d'installer ce produit, lire attentivement les avertissements et les actions. Le non respect des avertissements et des instructions de ce manuel pourrait entraîner des images matériels ou corporels graves, voire même un danger de mort.

ATTENTION – Le revêtement de la piscine peut se détériorer, se décolorer ou se fragiliser avec le s, ou encore sous l'action de la composition chimique de l'eau, d'une installation incorrecte ou autres urs. Par la présente le Client dégage le fabricant de toutes réclamations résultant de dommages sionnés au revêtement en vinyle ou autres de la piscine, à la suite de l'utilisation et/ou du fonctionnement ettoyeur. Le Fabricant ne pourra en aucun cas être tenu pour responsable des pertes ou dommages, t(e)s, indirect(e)s ou accessoires, résultant de l'utilisation ou de l'incapacité à utiliser le robot dans la me du Client.

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

ATTENTION: Danger Électrique. Le non respect des instructions suivantes risque de vous exposer à des blessures graves, voire un danger de mort. APPAREIL DESTINÉ AUX PISCINES FAMILIALES

INFORMATION DU CONSOMMATEUR ET SÉCURITÉ

⚠️ DANGER	Risque de choc électrique ou d’électrocutionL’alimentation électrique de ce produit doit respecter la réglementation locale (voir p.13) et les décrets en vigueur. Une installation électrique incorrecte peut être à l’origine d’accidents graves, de blessures voire même entraîner la mort des baigneurs par électrocution, et causer des dommages aux biens.
⚠️ AVERTISSEMENT	Ne pas jouer avec le robot ou le câble ou l’appliquer sur le corps pour éviter d’aspirer les cheveux ou des parties du corps. Se prendre dans le câble ou être retenu par lui peut entraîner un risque de noyade pour les baigneurs.
⚠️ ATTENTION	Avant de mettre l’appareil en marche, bien s’informer de son fonctionnement et des risques couverts par la garantie. Le robot n’a pas été prévu pour le nettoyage automatique des marches ou pour fonctionner sous une bâche solaire. Il n’est pas conçu pour assure le nettoyage d’une piscine juste après son installation.

Utilisation du robot

⚠ AVERTISSEMENT	Un relais différentiel de 30 mA doit être installé pour protéger votre prise de tout risque de choc électrique. Le non respect de cette condition créera un danger électrique pour les utilisateurs de la piscine, pouvant être à l'origine de blessures graves, causer la mort, ou entraîner d'autres dangers dus au choc électrique, voire des dommages matériels.
⚠ ATTENTION	NE METTRE EN MARCHE le robot nettoyeur qu'une fois immergé dans l'eau. Le fonctionnement du nettoyeur hors de l'eau peut provoquer une détérioration grave de celui-ci, et entraînera une perte du bénéfice de la garantie.Avant de retirer le robot de la piscine, toujours couper son alimentation et le débrancher.
⚠ AVERTISSEMENT	Prévoir une distance de sécurité entre l'alimentation et la piscine, telles que l'exigent les règles d'installation en vigueur (3,5 m minimum).

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

ATTENTION

LIRE Attentivement les consignes suivantes avant la mise en MARCHE de l'appareil!

Cher Propriétaire du robot nettoyeur Hayward:

Merci d'avoir choisi Hayward. Afin de bénéficier d'une performance optimale, lire attentivement et respecter les étapes suivantes :

1. Les panneaux filtrants doivent être nettoyés minutieusement après chaque utilisation aussi souvent que nécessaire pour garantir la performance optimale du robot.
2. Avant toute utilisation du robot, et plus spécialement lors du deshivernage, retirer les débris les plus gros qui limiteraient les performances de l'appareil. La fréquence de nettoyage du filtre dépend des impuretés contenues dans l'eau.
3. Lors de la première utilisation, laisser fonctionner le robot pendant un cycle complet (4 heures) pour assurer la propreté de votre piscine; cela vous permettra également d'avoir un aperçu des possibilités de l'appareil.
4. Il est possible que le robot bute parfois contre la paroi verticale, mais sans nécessairement l'escalader. Cette étape fait partie intégrante du cycle programmé.
5. Le robot peut s'arrêter en plein milieu de la piscine et faire marche arrière au cours du cycle de nettoyage. Cette étape fait partie intégrante du cycle programmé.
6. NE PAS faire démarrer le robot nettoyeur hors de l'eau. N'appuyer sur le bouton "MARCHE" que lorsque l'appareil est immergé. Même si ce dernier est doté d'une fonction d'arrêt automatique, il est néanmoins préférable d'appuyer sur le bouton "ARRET", une fois le cycle de nettoyage terminé.
7. Assurez-vous que l'appareil est branché à une prise 230 V ∼, reliée à un dispositif de protection différentiel 30 mA, destiné à protéger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l'isolation électrique de l'équipement.
8. Placer le transformateur du robot à une distance minimale de 3,5 mètres du bord de la piscine.

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Utilisation :

Prenez le temps de vous familiariser avec le TigerShark en consultant le dessin (Fig. 1) et les schémas (Fig 2).

Tout au long de ce manuel, nous ferons référence à ces dessins lorsque nous parlerons des différents composants du TigerShark.

1. Sélectionner une prise 230 V ∼ proche et protégée des courts-circuits. Prévoir un dispositif de protection différentiel 30 mA, destiné à protéger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l'isolation électrique de l'équipement.
2. Installer le boîtier d'alimentation (1) de façon à ce que le TigerShark puisse atteindre toutes les parois de la piscine; Le boîtier d'alimentation doit se trouver au minimum à 3.5 mètres du bord de la piscine (fig. a). La longueur standard du câble du TigerShark est de 16.76 mètres (TigerShark 2 : 30 mètres).
3. Brancher le câble flottant sur le boîtier d'alimentation.

Attention : n'utiliser que le boîtier d'alimentation d'origine.

1. Le TigerShark possède une poignée adaptable (3). La poignée doit être verrouillée en position diagonale afin d'assurer des résultats de nettoyage optimaux. Inverser la position de la poignée après chaque utilisation (fig. b) pour un meilleur enroulement du fil.
2. Placer le TigerShark dans la piscine. Il coulera doucement au fond du bassin en se vidant progressivement de l'air qu'il contient.
3. Brancher le boîtier d'alimentation sur la prise et démarrer l'appareil. Le TigerShark programmera un auto-diagnostic pendant plusieurs minutes avant de commencer le nettoyage de la piscine.

Attention :

NE PAS DÉMARRER LE TIGERSHARK HORS DE L'EAU. Cela pourrait endommager la pompe et ANNULER la garantie.

1. Le TigerShark s'éteindra automatiquement au bout d'un cycle de 4 heures environ (TigerShark 2 : 7 heures). Si votre piscine est nettoyée en moins de 4 heures, vous devez arrêter le robot en mettant le boîtier d'alimentation en position arrêt (off). Si un deuxième nettoyage est nécessaire, attendre 30 secondes avant de le redémarrer.
2. Une fois la piscine nettoyée, éteindre le boîtier d'alimentation avant de sortir le TigerShark de l'eau.
3. Sortir le TigerShark de l'eau depuis le côté le moins profond de la piscine en tirant sur le câble jusqu'à ce que le robot atteigne la surface. Ensuite, le remonter doucement en utilisant la poignée, PAS par le câble.

ATTENTION : en tirant sur le câble, enroulez-le autour de vos deux mains et surtout pas autour de votre bras. Pour préserver le TigerShark, le retirer de l'eau après chaque utilisation à l'aide de la poignée.

Il est recommandé de ne sortir l'appareil de l'eau qu'après environ 15 minutes.

NE PAS ENTRER Dans la piscine pendant le fonctionnement du tigershark.

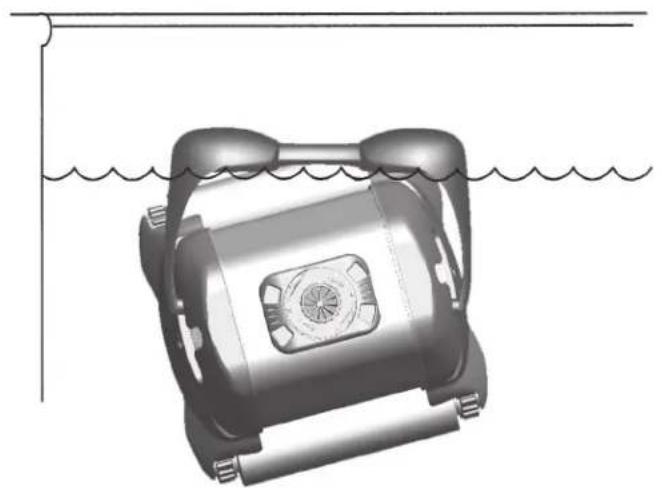

Vérifier la hauteur à laquelle le TigerShark se situe par rapport à la ligne d'eau :

- S'assurer de la propreté du filtre.

- Mettre le robot dans l'eau et observer la hauteur de ligne d'eau atteinte. Pour cela, le laisser exécuter plusieurs cycles de nettoyage pour déterminer une hauteur moyenne.

- Une fois la ligne d'eau atteinte, si le robot fait régulièrement un bruit de cliquetis excessif, prend de l'air à travers le couvercle inférieur, remonte sur le bord du mur au lieu de repartir en arrière, ou s'il a tendance à stagner dans la même zone de la piscine, il est probable que le TigerShark grimpe trop haut: installer le kit réducteur.

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

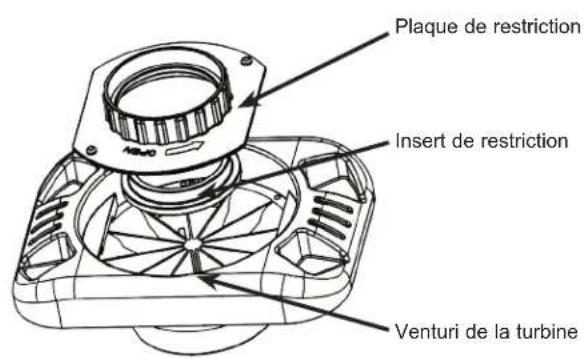

Installation de la plaque de restriction de débit

Si la hauteur d'ascension moyenne de votre unité est incorrecte, elle peut être rectifiée en installant la plaque de restriction de débit.

Installez la plaque de restriction comme le montre la figure 2, en l'insérant dans la fente, et en tournant dans le sens des aiguilles d'une montre pour la fixer.

Un insert de restriction peut s'avérer nécessaire si la hauteur d'ascension du nettoyeur est encore trop élevée.

La figure 3 montre l'installation correcte de la plaque de restriction.

Plaque de restriction Insert de restriction Venturi de la turbine

Figure 1

Pour un bon fonctionnement

La meilleure température d'eau pour un fonctionnement optimal du TigerShark se situe entre 10°C et 35°C. Le TigerShark peut néanmoins être utilisé dans une eau de température différente.

Le nettoyage régulier de la cartouche filtrante après chaque utilisation optimise la performance de l'appareil.

Si le TigerShark grimpe difficilement le long des parois de la piscine, laver le filtre et reprendre le nettoyage de la piscine.

Remplacer les brosses (12) usées afin d'assurer l'efficacité du nettoyage.

Si des produits chimiques en granulés sont utilisés quotidiennement dans la piscine, nous recommandons l'utilisation d'un doseur flottant ou automatique, car il retient les sédiments de calcium quelquefois contenus dans ce type de produits.

Il est recommandé de ne pas utiliser le TigerShark tant que toutes les poudres chimiques ne sont pas dissoutes car elles pourraient boucher le filtre.

Dans une piscine avec un fort taux de calcaire, un nettoyage plus fréquent du filtre est conseillé.

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Hayward®

Conserver le carton d'emballage du TigerShark pour son entreposage ou son transport (si des réparations s'avéreraient nécessaires).

Le bloc moteur (13) et le boîtier d'alimentation (1) ne contiennent pas de pièces utiles à l'utilisateur. S'ils sont ouverts, la garantie est automatiquement ANNULÉE.

1. Pour l'installation et l'utilisation normal du TigerShark QC, se référer au chapitre général d'utilisation.
2. Pour sélectionner le cycle normal ou économique, veuillez suivre les instructions suivantes : Lors de sa mise sous tension, le programme économique est automatiquement sélectionné. Le voyant « quick Clean » situé sur le boîtier de commande est alors allumé. Sur ce mode, Le TigerShark s'éteindra automatiquement au bout de 90 minutes environ.
3. Pour sélectionner le programme normal, veuillez appuyer sur le bouton « Full cycle ». Le voyant situé au dessus du bouton s'allume et indique que le programme normal est lancé. Sur ce mode, Le TigerShark s'éteindra automatiquement au bout de 4 heures environ. Si le mode économique est terminé, il faut éteindre puis rallumer le TigerShark pour sélectionner le mode normal : Le mode normal ne peut être sélectionner que durant un cycle économique.

ATTENTION : Recommendation Robots électriques équipés de brosses mousse:

Première utilisation : Retirer délicatement le film de protection plastique recouvrant les brosses mousse de votre appareil avant d'utiliser celui-ci.

Ne pas utiliser d'outil tranchant risquant de détériorer les brosses mousse.

Immerger totalement l'appareil et laisser les brosses mousse s'imbiber d'eau afin qu'elles soient souples, presser légèrement celles-ci pour accélérer l'opération.

Pour les utilisations ultérieures, il convient de renouveler l'opération en pressant les mousses pour les imbiber d'eau et ainsi les rendre souples avant d'utiliser l'appareil.

Entretien

1- Nettoyer la cartouche du filtre après chaque utilisation :

Renverser le TigerShark sur le côté. Défaire les attaches du couvercle inférieur (6) (fig. c-d) et enlever l'ensemble du couvercle inférieur (7) (fig. e)

Sortir la cartouche du filtre. Votre filtre est en 3 parties (ref. RCX70100), enlever chaque élément pour un nettoyage minutieux en utilisant un tuyau d'arrosage avec un embout vaporisateur pour éliminer tous les déchets. Maintenir les éléments du filtre comme décrit sur la fig. f afin de permettre aux déchets de tomber.

Laver l'intérieur du couvercle inférieur.

Replacer la cartouche du filtre (fig. g)

Installer le couvercle inférieur et ré enclencher les attaches.

2- Nettoyer fréquemment les parties mobiles.

ATTENTION : débrancher le boîtier d'alimentation avant ce nettoyage.

Inspector le refoulement de la pompe pour s'assurer qu'aucun déchet ou cheveu n'a obstrué la grille du Venturi. Il peut être nettoyé en enlevant la grille (9) et en la tournant (fig. h) Nettoyer tous les déchets accumulés entre les chenilles (10) et les roues (11).

Inspectez régulièrement le robot nettoyeur et son câble; ne l'utilisez pas si vous constatez des endommagements ou si le robot nettoyeur présente des aspérités - celles-ci pourraient endommager la piscine.

Entreposage :

Lorsqu'il est hors de l'eau, renverser le TigerShark sur le côté dans un endroit sec et ombragé à une température comprise entre 5 et 46°C (fig. i)

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Entretien du câble :

Avec le temps et les utilisations, le câble peut finir par se tordre (comme un fil téléphonique). Pour y remédier, coincer la poignée dans la position diagonale opposée (fig. b). TigerShark tournera alors dans la piscine dans la direction opposée et le câble se remettra de lui même. On peut également tirer régulièrement sur le cordon au soleil pour résoudre le problème. Et surtout penser à inverser la position de la poignée après chaque utilisation.

IMPORTANT: vérifier régulièrement que le câble ne présente pas de dommages externes

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Le tigershark NE GRIMPE PAS aux PAROIS

Nettoyer le filtre. Il se peut qu'il soit bouché ou trop lourd à cause de déchets ou en raison d'une présence trop importante d'algicide.

Les brosses sont peut-être usées. Inspector les brosses et les remplacer si nécessaire.

Vérifier l'installation électrique et s'assurer que le voltage est correct : 230 V\~ 50/60 Hz

La température de l'eau doit être supérieure à 15°C, sinon les brosses en PVC peuvent se rigidifier et affecter la capacité du TigerShark à grimper le long des parois.

En fonction du type de revêtement, remplacer les brosses en PVC par des brosses en mousse. S'assurer que la poignée est en position diagonale.

Le tigershark ASPIRE moins bien

Nettoyer le filtre, il se peut qu'il soit bouché et empêche l'aspiration.

Vérifier que les arrivées dans le couvercle inférieur ne sont pas bloquées et les nettoyer si nécessaire.

Vérifier le Venturi pour d'éventuels déchets ou dommages. Nettoyer ou remplacer si nécessaire.

Un insert qui se « clipse » sur le couvercle inférieur peut être ajouté, il est disponible en option auprès de votre revendeur.

Celle-ci permet une plus grande vitesse et donc une meilleure aspiration des déchets petits ou lourds.

Le tigershark s'arrête subitement en COURS de nettoyage

Le Venturi est peut-être bouché par des déchets. Vérifier et nettoyer si nécessaire en suivant les instructions du chapitre entretien.

Les roulements des brosses ou les chenilles sont grippés. Vérifier s'il y a des saletés et les nettoyer si nécessaire.

Remettre TigerShark dans l'eau et le redémarrer. Pour protéger les composants fragiles, le TigerShark risque de s'arrêter automatiquement s'il est sorti de l'eau.

Le tigershark NE fonctionne plus

Vérifier la prise électrique et le système d'interrupteur contre les surtensions pour vous assurer que l'alimentation est correcte. Vérifier la puissance du boîtier d'alimentation (voir ci-dessous)

Vérifier le câble flottant par section.

La vérification du boîtier d'alimentation

Le boîtier d'alimentation est protégé par un coupe circuit automatique qui interrompt le courant. Pour le redémarrer, mettre en position "OFF" puis sur "ON".

Le boîtier d'alimentation est équipé d'un circuit interne. La tension entre les bornes 1 et 2 de la prise d'alimentation du robot doit être de 24 V ===.

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Fig. 1 Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Fig. 2

1. Boîtier d'alimentation 8. Boîtier cartouche de filtre

2. Câble flottant 9. Venturi

3. Poignée 10.Chenille

4. Crans de la poignée 11.Roue

5. Bouton marche / arrêt 12. Brosse picots ou mousse

6. Verrou du couvercle inférieur 13. Bloc moteur scellée

7. Ensemble du couvercle inférieur 14. Insert grande vitesse (en option)

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

CARACTÉRISTIQUES TECHNIQUES

Poids (sans câble) 9,74 Kg
Longueur du câble, type 16,76 m (TigerShark 2 : 30 m)
Matières ABS à haute résistance au choc ; pièces métalliques en acier inoxydable
Moteur Pompe Entraînement CIRCUIT	UIT
Vitesse (en tr/min) 2 700 55 -
Tension	24 V ===	22 V ===	5 V ===
Intensité (A)	2,62 A	0,63 A	-
Étanchéité	Joint torique & joints d'arbre triples.
Carter moteur	En polypropylène, hermétique, étanche
Protection contre les surcharges	Contrôle électronique des surcharges avec arrêt automatique
Température de fonctionnement optimale	10°C - 35°C
Filtre
Type	Panneau à élément plissé amovible, réutilisable
Matériau filtrant	Mélange plissé cellulose/polyester
Contrôle du programme de nettoyage
Type	Microprocesseur à logique de contrôle Adaptive Seek Control Logic (ASCL®)
Système d'entraînement	Entraînement direct avec guides en polyuréthane & paliers en acétal/acier inoxydable
Alimentation électrique
Tension primaire d'entrée	230 V~
Tension secondaire de sortie	24 V ===
Intensité de sortie nominale	3.5 A
Poids	3,8 Kg
Expédition
	Longueur	Largeur	Hauteur
Dimensions du carton (mm)	483	483	483
Poids d'expédition avec chariot	15,9 Kg

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Instructions de sécurité importantes

Ce robot nettoyeur pour piscine a été fabriqué avec le plus grand soin pour répondre aux exigences de sécurité. En matière de sécurité de fonctionnement, veuillez observer les réglementations établies :

Conserver ces instructions

1. IMMERGER LE ROBOT DANS L'EAU AVANT DE LE RACCORDER À LA PRISE ÉLECTRIQUE.
2. SORTEZ IMMÉDIATEMENT LE ROBOT DE L'EAU APRÈS USAGE AFIN DE GARANTIR LA SÉCURITÉ DES BaignEURS. LE RESPECT DE CETTE RECOMMANDATION AMÉLIORERA ÉGALEMENT LA DURÉE DE VIE DE VOTRE APPAREIL.
3. ASSUREZ-VOUS QUE L'APPAREIL EST BRANCHÉ À UNE PRISE 230V, RELIÉE À UN DISPOSITIF DE PROTECTION DIFFÉRENTIEL 30 MA, DESTINÉ À PROTÉGER LES PERSONNES CONTRE LES CHOCS ÉLECTRIQUES PROVOQUÉS PAR UNE ÉVENTUELLE RUPTURE DE L'ISOLATION ÉLECTRIQUE DE L'ÉQUIPEMENT.
4. NE PAS TOUCHER AU ROBOT UNE FOIS BRANCHE.
5. NE PAS UTILISER DE CORDON PROLONGATEUR. AFIN D'ÉVITER TOUT RISQUE ET/OU D'ENDOMMAGER VOTRE ROBOT.
6. NE JAMAIS ENTRER DANS LA PISCINE LORSQUE LE ROBOT EST EN FONCTIONNEMENT.
7. NE PLONGEZ JAMAIS LA PRISE DANS LA PISCINE.
8. NE PAS FAIRE FONCTIONNER LE ROBOT HORS DE L'EAU, CELA ENDOMMAGERAIT LE JOINT DU MOTEUR ET ANNULERAIT LA GARANTIE.
9. NE PAS SORTIR LE ROBOT EN LE TIRANT CONTRE LA PAROI, CELA POURRAIT ENDOMMAGER LE ROBOT ET/OU LA PAROI DE LA PISCINE.
10. NE PAS IMMERGER LE CORDON. REMPLACER LES CORDONS ENDOMMAGES.
11. ⚠️ AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE BLESSURE, NE PAS PERMETTRE AUX ENFANTS SANS SURVEILLANCE D'UTILISER CE PRODUIT.
12. SI LE CÂBLE D'ALIMENTATION EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ PAR LE FABRICANT, SON SERVICE APRÈS VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIRE, AFIN D'ÉVITER UN DANGER.

Bien que le robot ait été étudié pour fonctionner avec le maximum de sécurité, nous vous recommandons de manipuler l'appareil avec le plus grand soin et de vérifier fréquemment l'état du cordon, comme pour tout autre appareil électrique. Après utilisation, sortez le robot de l'eau et rincez-le à l'eau claire. Le cas échéant, détortillez le cordon.

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Garantie limitée HAYWARD®

Les produits HAYWARD sont garantis contre tous défauts de fabrication ou de matières pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD choisira de réparer ou de remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification, et de ne comporter que des pièces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'oeuvre, etc.) sont exclus de la garantie.

HAYWARD ne pourra être tenue pour responsable des dommages directs ou indirects résultant d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit.

Pour toute demande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur.

Le retour de l'équipement en usine ne sera accepté qu'avec notre accord préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.

Le robot doit être branché selon les normes électriques exigées par la notice. Tous dommages, défauts, dysfonctionnements ou autres pannes de votre appareil résultant du non respect des exigences requises pour l'alimentation électrique seront exceptés et exclus de la garantie.

Les défauts, dysfonctionnement, pannes ou dommages du robot consécutifs à l'utilisation incorrecte, non raisonnable, imprudente, ou encore abusive de la part du client sont également exclus de la garantie.

Pour toute réparation effectuée par un personnel autre que celui autorisé (personnel qualifié), sans autorisation préalable de l'usine, HAYWARD peut décider unilatéralement de ne pas appliquer la garantie et de ne pas rembourser la réparation, en raison du non respect des instructions spécifiées par la société.

Les panneaux filtrants ne sont pas couvertes par cette garantie et ne seront remplacées qu'après acceptation de la prise en charge des frais par le client.

Norme électrique/Pays

F N F C 15-100 GB BS7671:1992
D D N VDE 0100-702 EW EVHS-HD 384-7-702
A	ÖVE 8001-4-702		H	MSZ 2364-702:1994 / MSZ 10-533 1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002		M	MSA HD 384-7-702.S2
IRL	Wiring Rules + IS HD 384-7-702		PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P R SIUEE			TR TS IEC 60364-7-702

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

MANUEL De l'utilisateur

Nous vous remercions vivement pour l'achat de ce robot nettoyeur de piscine entièrement automatique, piloté par microprocesseur. Ce manuel contient des informations importantes relatives au fonctionnement et à l'entretien de votre robot nettoyeur. Le conserver pour vous y reportez ultérieurement.

Pour toute assistance technique, appelez Hayward au [phone].

Pour votre information

Enregistrer les informations suivantes pour référence ultérieure, le cas échéant :

1) Date d'achat 2) Nom 3) Adresse ____ 4) Code postal 5) Courriel 6) Numéro partie ____ Numéro de série ____ 7) Distributeur 8) Adresse 9) Code postal ____ Pays ____

Remarque

N'employer le robot nettoyeur qu'une fois la remise en service piscine après hivernage effectuée.

Hayward n'applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d'origine Hayward. L'utilisation de composants qui ne sont pas d'origine Hayward annule toute garantie.

Robotic cleaner

OWNER'S MANUAL
