FOIRE AUX QUESTIONS - Whaly HAYWARD

Comment installer correctement mon aspirateur Hayward Whaly ?

Suivez les étapes de la notice : préparez la piscine (enlever les gros débris, équilibrer le pH, nettoyer le filtre), raccordez les tuyaux en humidifiant les extrémités, remplissez d'eau, fixez le dépressiomètre, branchez au skimmer, réglez le débit entre MIN et MAX.

Pourquoi mon robot ne se déplace-t-il pas ou trop lentement ?

Causes possibles : débit d'eau incorrect (vérifiez avec le dépressiomètre et ajustez la vanne), bouche d'aspiration obstruée (nettoyez-la), semelles ou ailes usées (remplacez-les).

Comment régler le débit d'eau sur l'aspirateur ?

Utilisez la vanne de réglage Hayward : tournez l'anneau bleu dans le sens horaire pour fermer, antihoraire pour ouvrir. Le disque noir du dépressiomètre doit être entre les repères MIN et MAX.

Que faire si la tête du robot flotte à la surface ?

Cela est dû à de l'air emprisonné dans la tête. Tirez d'un coup sec sur le tuyau pour chasser les bulles. Vérifiez aussi que les buses de refoulement ne perturbent pas le robot.

Comment entretenir les pièces d'usure comme les semelles et les ailes ?

Inspectez régulièrement les semelles et ailes. Remplacez-les si elles sont usées : déclipsez les anciennes et emboîtez les nouvelles. Utilisez uniquement des pièces d'origine Hayward.

Peut-on utiliser le robot dans une piscine avec échelle ou coins ?

Oui, mais si le robot reste bloqué, vérifiez le débit d'eau, l'état des semelles/ailes, la longueur du tuyau (ajoutez des longueurs si nécessaire), et nettoyez la grille arrière.

Comment ranger le tuyau de l'aspirateur ?

Ne jamais enrouler le tuyau. Il doit être rangé droit, à l'abri du soleil. Un tuyau enroulé conserve une forme incurvée et nuit à la manœuvrabilité ; il n'est plus couvert par la garantie.

Quelle est la garantie du Hayward Whaly ?

2 ans contre les défauts de fabrication, à compter de la date d'achat, sur présentation de la facture. Les pièces d'usure (semelles, ailes) ne sont pas couvertes. Les dommages dus au gel ou aux produits chimiques sont exclus.

Le robot fonctionne-t-il avec tous les systèmes de filtration ?

Il est conçu pour être compatible avec la plupart des systèmes, mais peut nécessiter l'intervention d'un technicien pour l'installation. Le débit d'eau doit être réglé correctement via la vanne ou les vannes du système.

Puis-je utiliser le robot lors du traitement chimique de l'eau ?

Non. Retirez impérativement le robot et le tuyau de la piscine avant d'ajouter tout produit chimique (chlore, etc.) pour éviter d'endommager l'appareil.

MODE D'EMPLOI Whaly HAYWARD

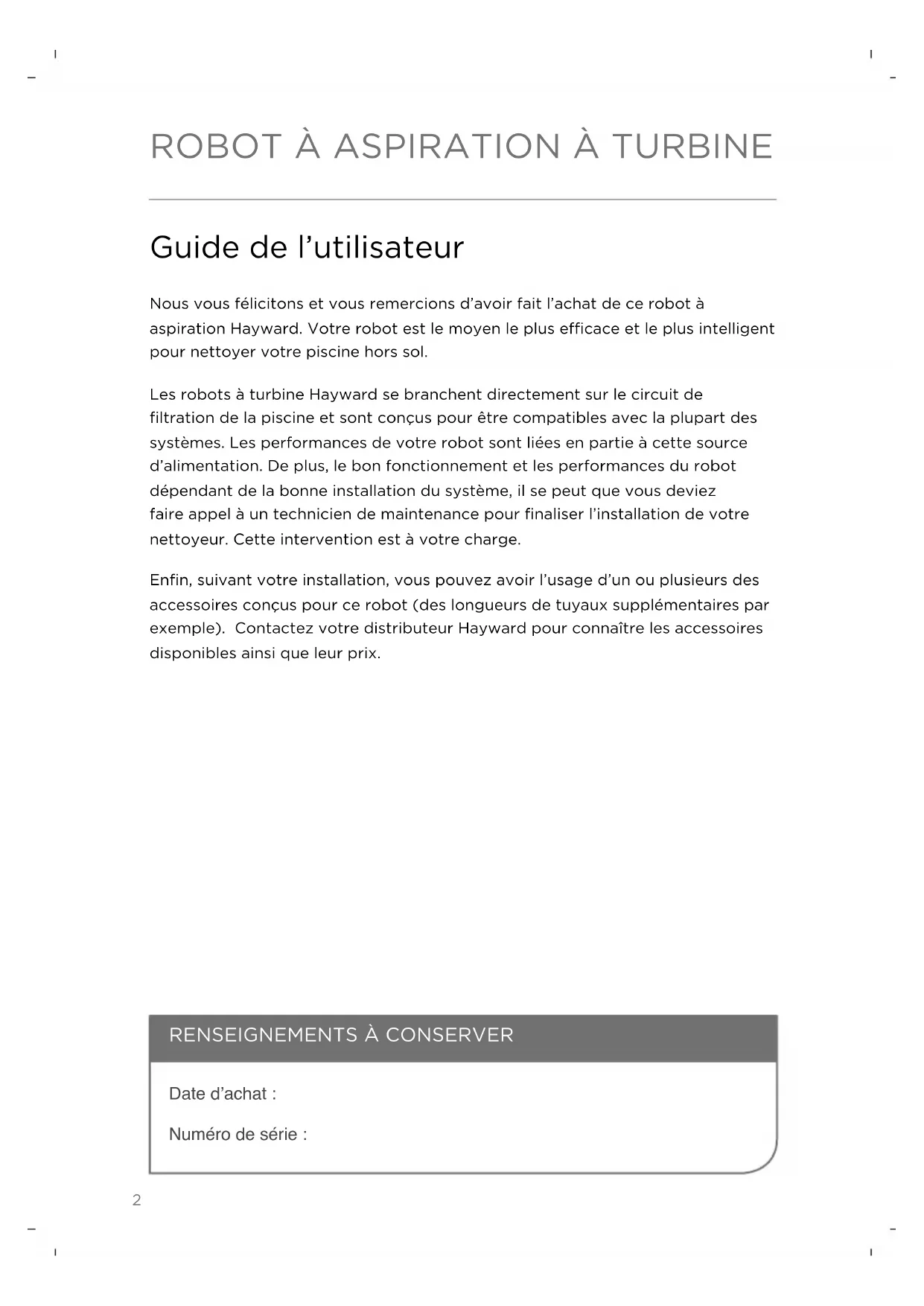

Guide de l'utilisateur

Nous vous félicitons et vous remercions d'avoir fait l'achat de ce robot à aspiration Hayward. Votre robot est le moyen le plus efficace et le plus intelligent pour nettoyer votre piscine hors sol.

Les robots à turbine Hayward se branchent directement sur le circuit de filtration de la piscine et sont conçus pour être compatibles avec la plupart des systèmes. Les performances de votre robot sont liées en partie à cette source d'alimentation. De plus, le bon fonctionnement et les performances du robot dépendent de la bonne installation du système, il se peut que vous deviez faire appel à un technicien de maintenance pour finaliser l'installation de votre nettoyeur. Cette intervention est à votre charge.

Enfin, suivant votre installation, vous pouvez avoir l'usage d'un ou plusieurs des accessoires conçus pour ce robot (des longueurs de tuyaux supplémentaires par exemple). Contactez votre distributeur Hayward pour connaître les accessoires disponibles ainsi que leur prix.

Renseignements à conserver

Date d'achat :

Numéro de série :

Consignes de sécurité

NE PAS utiliser pour retirer de gros débris d'une piscine neuve ou pour le déshivernage.

RETIRER le robot et le tuyau de la piscine avant d'ajouter des produits chimiques QUELS QU'ILS SOIENT.

NE PAS pénétrer dans la piscine en présence du robot.

Ranger le robot dans un endroit sûr, à l'abri du soleil.

Les tuyaux doivent être rangés droits. NE PAS enrouler les tuyaux.

CE NETTOYEUR N'EST PAS UN JOUET. Ne pas utiliser en présence d'enfants.

TENIR ÉLOIGNÉ des enfants et des animaux domestiques.

RETIRER le robot de la piscine avant de nettoyer le filtre par contrelavage.

N'OUBLIEZ JAMAIS : LA SÉCURITÉ AVANT TOUT !

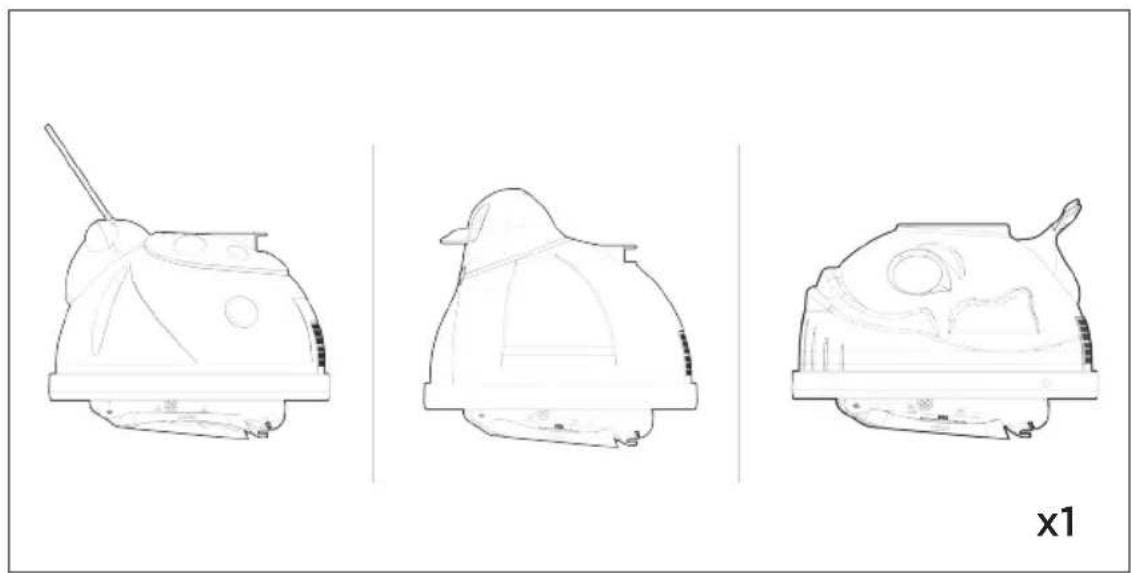

Légendes

Conseil

Réglage de la pression

Attention

Pompe

Vanne de réglage Cône d'adaptation Dépressio-mètre

Kit d'accessoires

Préparation de la piscine

Veuillez suivre les étapes suivantes pour préparer votre piscine en vue de l'installation de votre robot :

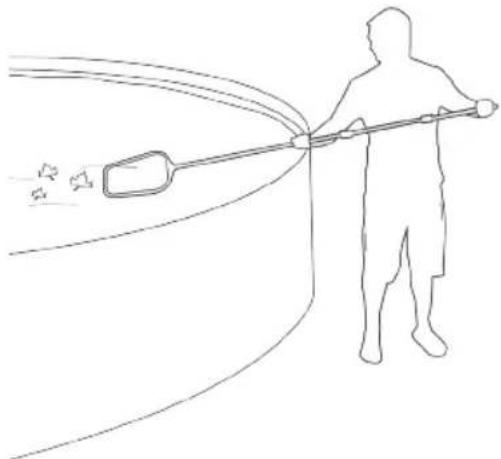

Retirer de la piscine les débris de grandes dimensions et en quantités excessives.

Niveau d'eau

Vérifier que le niveau d'eau est conforme aux recommandations.

Chlore : 1,0 à 3,0 ppm

Alcalinité totale :

80 à 120 ppm

Équilibre chimique de l'eau

S'assurer du bon équilibre chimique de l'eau et vérifier que la piscine ne contient pas d'algues.

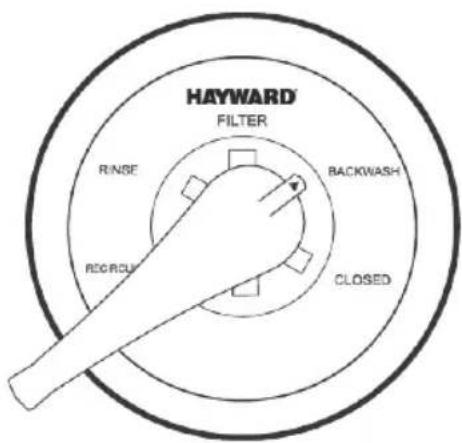

HAYWARD FILTER RINSE REGRACE BACKWASH CLOSED

Filtre

Nettoyer le filtre au jet ou par contrelavage.

Nettoyer le préfiltre du skimmer et celui de la pompe avant d'installer le robot.

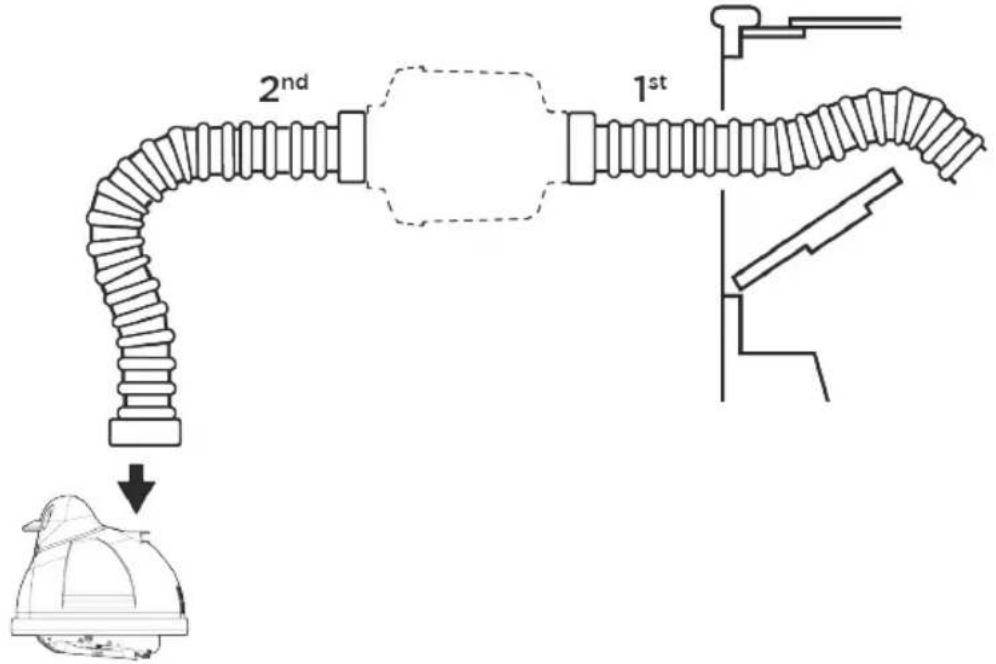

Dimensionnement du tuyau d'aspiration

Raccorder les longueurs de tuyau.

N. B. : Vérifier l'étanchéité des raccordements pour empêcher toute infiltration d'air.

CONSEIL : Humidifier les extrémités de tuyau pour faciliter leur raccordement.

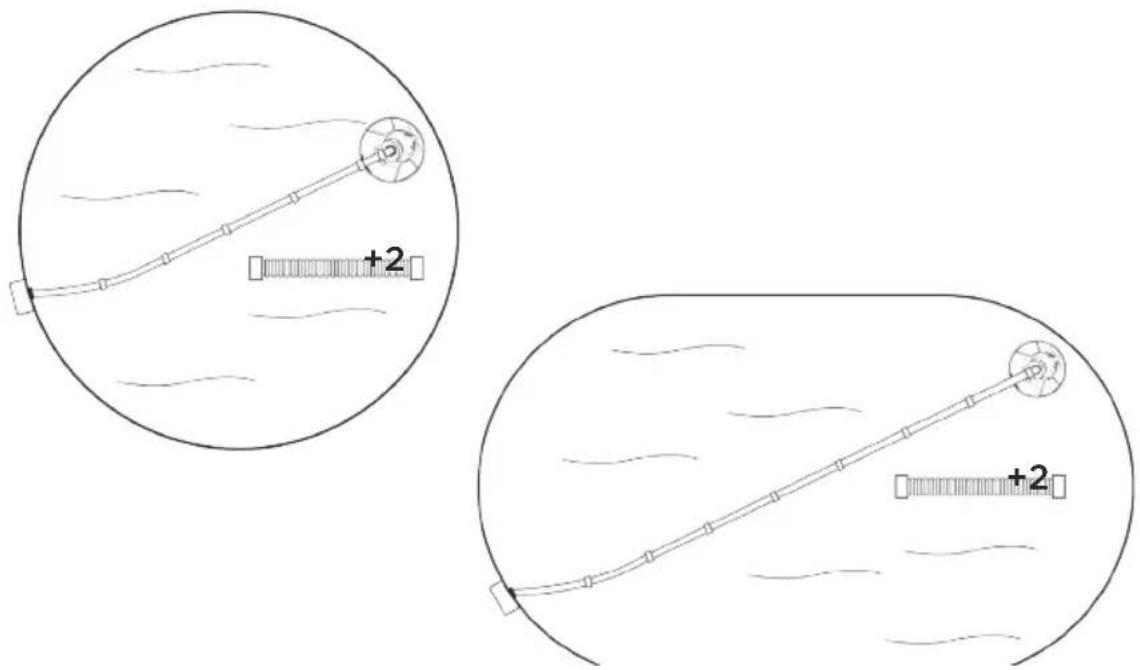

En cas d'achat d'un piège à feuilles (en option), installer celui-ci entre la 1ère et la 2ème longueur de tuyau en partant du raccord mural ou du skimmer.

Tirer le tuyau jusqu'au point le plus éloigné de la piscine, à l'opposé du raccord mural ou du skimmer, et ajouter 2 longueurs de tuyau supplémentaires.

+2 +2

Étape 3

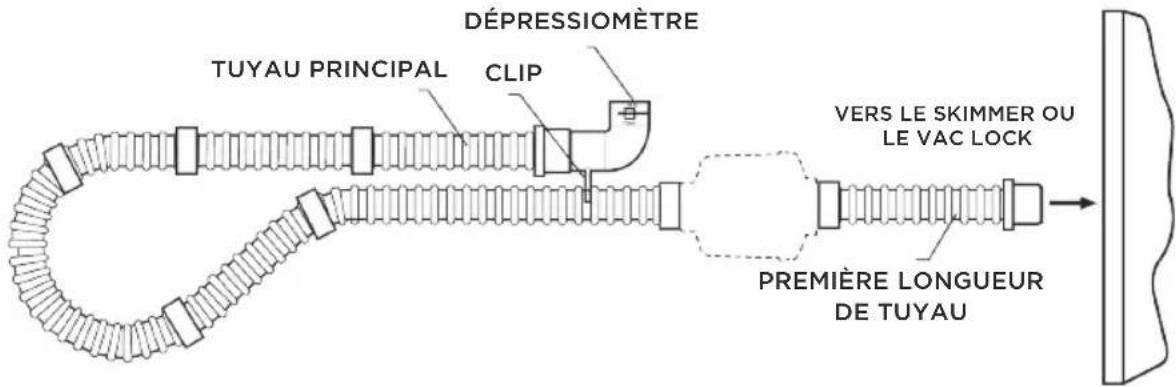

Remplir complètement le tuyau d'eau. Insérer le dépressiomètre dans le tuyau principal. Raccorder le clip du dépressiomètre sur la 1ère longueur de tuyau.

TUYAU PRINCIPAL CLIP DÉPRESSIONMÈTRE VERS LE SKIMMER OU LE VAC LOCK PREMIÈRE LONGUEUR DE TUYAU

Vérifier que le dépressiomètre est sous l'eau.

Raccordement au skimmer :

Raccorder le cône d'adaptation skimmer à l'extrémité mâle de la première longueur de tuyau.

N. B. : l'extrémité du tuyau vient s'insérer dans le cône d'adaptation.

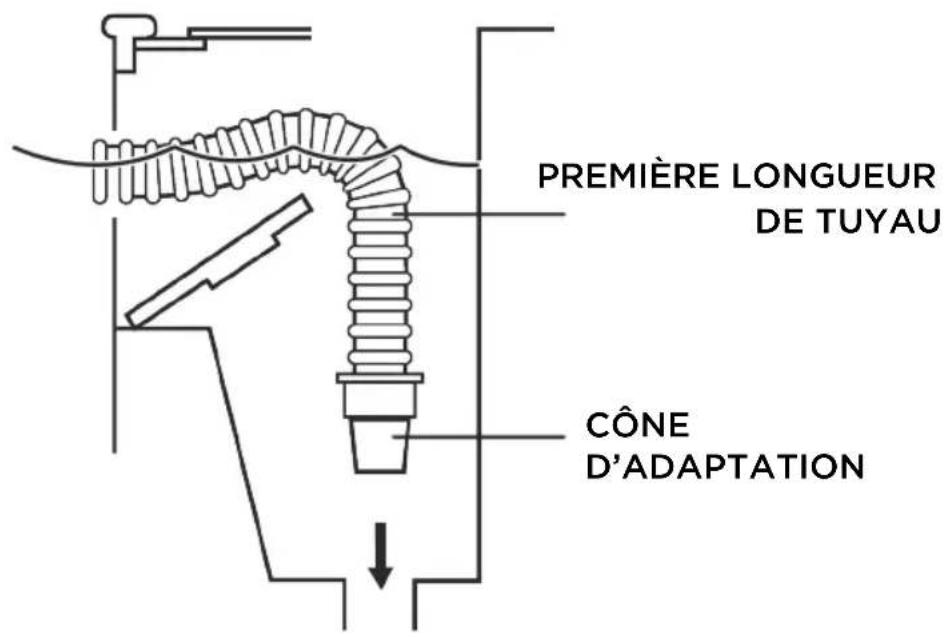

PREMIÈRE LONGUEUR DE TUYAU CÔNE D'ADAPTATION

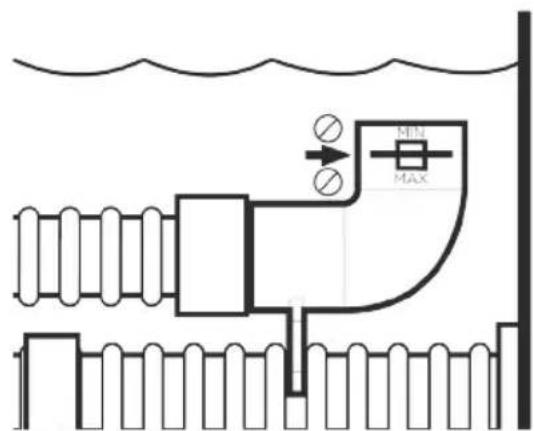

MIN MAX

Étape 5

Vérifier le débit d'eau sur le dépressiomètre.

Le disque noir doit se trouver entre les repères « MIN » et « MAX ».

Si c'est le cas, passer à l'étape 6.

Débit trop élevé ?

Si le disque noir est en dehors du carré, côté « MAX », et que vous avez raccordé votre tuyau au skimmer, réduire l'aspiration/le débit de l'une des manières suivantes :

• Vanne(s) d'aspiration du système de filtration (le cas échéant) • Vanne de réglage Hayward

Installation de la vanne de réglage hayward :

OFF

1. Retirer le tuyau du cône d'adaptation pour skimmer.
2. Fermer complètement la vanne de réglage en tournant l'anneau bleu dans le sens des aiguilles d'une montre.
3. Insérer la vanne de réglage dans le cône d'adaptation pour skimmer et l'extrémité du tuyau dans la vanne de réglage.
4. Faire fonctionner le système de filtration pour évacuer l'air du système.
5. Tourner l'anneau bleu dans le sens inverse des aiguilles d'une montre jusqu'à ce que le disque noir se trouve entre les repères « MIN » et « MAX ».

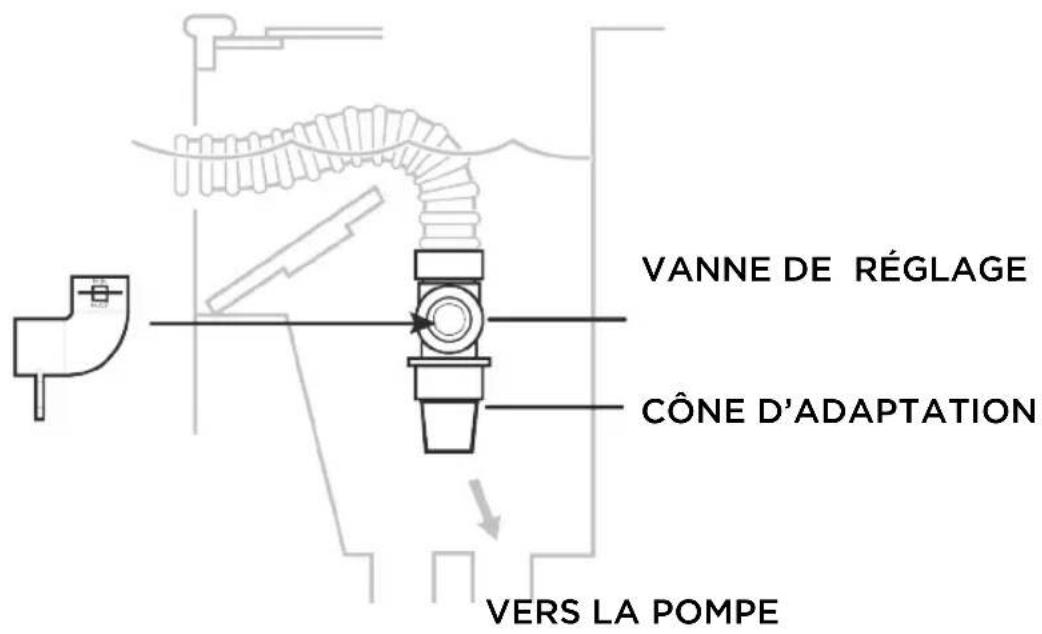

VANNE DE RÉGLAGE CÔNE D'ADAPTATION VERS LA POMPE

Débit trop faible ?

Si le débit mesuré est INFÉRIEUR au débit d'eau nécessaire au bon fonctionnement du robot, le problème provient du système et non du robot.

La vanne de réglage ne permet pas d'AUGMENTER le débit.

Étape 6

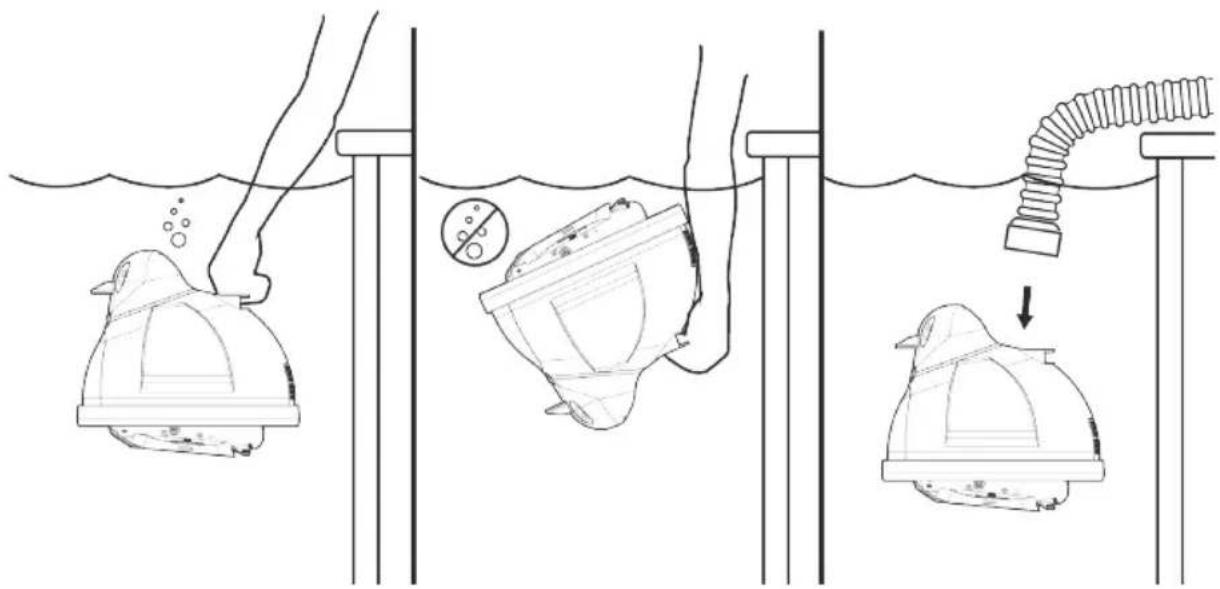

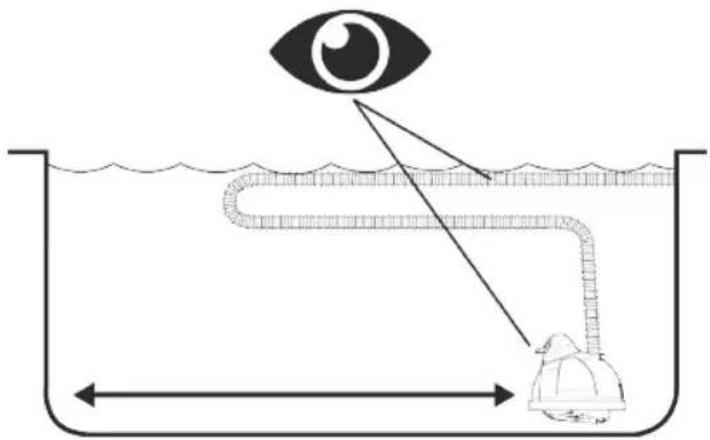

Immerger le robot dans l'eau pour en chasser l'air.

Mettre en marche la pompe et observer le robot.

Pour assurer le bon fonctionnement de votre robot, vérifier périodiquement le débit d'eau/niveau d'aspiration sur le dépressiomètre.

Souvenez-vous : trop d'aspiration est tout aussi mauvais que pas assez d'aspiration.

Vérifier périodiquement que le tuyau du robot est bien raccordé à la prise d'aspiration (skimmer, raccord mural...).

Déconnecter le tuyau du robot du skimmer/de la vanne de réglage avant d'effectuer un contre-lavage, de manière à ne pas limiter le débit.

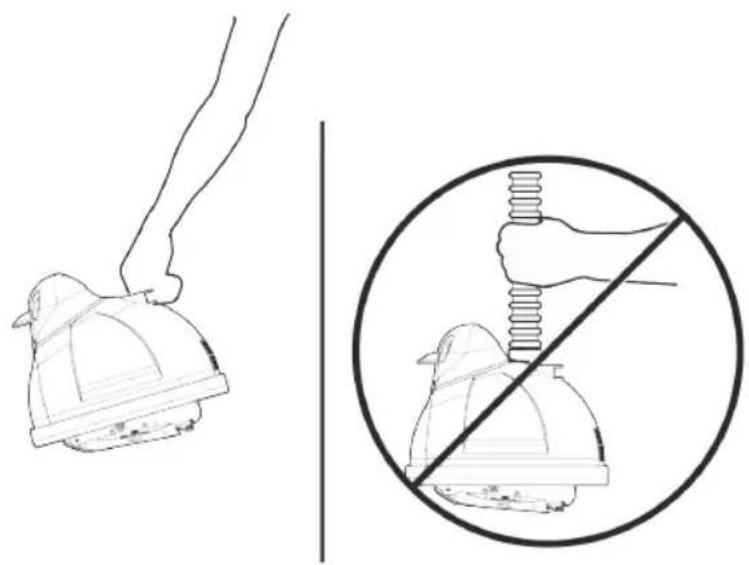

NE PAS enrouler le TUYAU

Les tuyaux doivent être rangés droits lors de l'entreposage du robot. Un tuyau enroulé conserve en mémoire sa forme incurvée et entrave, de ce fait, la manoeuvrabilité du robot.

Les tuyaux qui ont été enroulés ne sont plus couverts par la garantie Hayward.

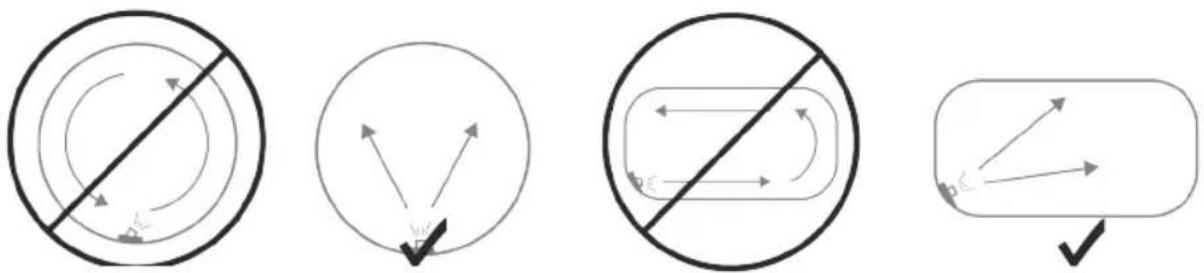

Orienter la buse de refoulement vers le centre du bassin de manière à ce que le jet d'eau n’empêche pas le robot de couvrir l’intégralité de la piscine.

N'utiliser que des pièces détachées et tuyaux d'origine Hayward pour assurer le bon fonctionnement du robot.

Déconnecter le tuyau principal de la tête du robot dès que le robot est sorti de la piscine.

Vérifier périodiquement l'état des « semelles, des ailes et des volets ».

REPÈRE D'USURE

Hayward décline toute responsabilité en cas de dommages causés par des pièces usées ou cassées ou résultant d'une mauvaise utilisation du robot.

Remplacement des semelles :

Étape 1

ape 1 -

Étape 2

Remplacement des ailes :

Étape 1

HAVIARD

Étape 2

PROBLÈME CAUSES SOLUTION
Le robot ne se déplace pas ou se déplace trop lentement	Débit d'eau nul/incorrect à travers le robot	Vérifier le débit d'eau à l'aide du dépressiomètre et ajuster le débit comme indiqué à l'étape 5
	Bouche d'aspiration du robot obstruée	Dégager la bouche d'aspiration
	Semelles usées Remplacer	les semelles
	Ailes usées Remplacer les ailes
	Robot inadapté au type de piscine	Contacter votre pisciniste ou votre réparateur
La tête du robot « flotte »	Air emprisonné dans la tête.	Chasser l'air de la tête de robot. Empêcher l'air de pénétrer dans la piscine via les canalisations de retour. Si la tête de robot et le tuyau sont couverts de fines bulles, tirer d'un coup sec sur le tuyau. Cela chassera les bulles d'air et permettra à la tête de robot de reposer au fond de la piscine jusqu'à ce que le tuyau soit de nouveau couvert de bulles
	La tête du robot est soulevée du fond de la piscine par le tuyau d'aspiration, ou par le jet des buses de refoulement - soit à la surface, soit au fond de la piscine - ou les deux	Réorienter les buses de refoulement pour empêcher les jets d'eau d'interférer avec la tête de robot et/ou le tuyau
Le robot reste bloqué au niveau de l’échelle, dans les coins...	Débit d’eau incorrect Vérifier le débit d’eau à l’aide du dépressiomètre et ajuster le débit comme indiqué à l’étape 5
	Semelles usées Remplacer les semelles
	Ailes usées Remplacer les ailes
	Tuyau trop court Rajouter des longueurs de tuyau supplémentaires suivant les instructions d’installation
	Panne de guidage 1. Contrôler la grille arrière et la nettoyer si nécessaire2. Vérifier que l’engrenage conique n’est pas bloqué par des débris et tourne librement dans les deux sens3. Vérifier le système de guidage et corriger si nécessaire. Puis :a. nettoyer, réparer ou remplacer la boîte d’engrenagesb. vérifier le raccordement semelles/patins basculeurs et REMPLACER SI NÉCESSAIRE. NE PAS ESSAYER DE RESSERRER DES PATINS DESSERRÉS.c. vérifier l’engrenage de turbine moyenne et l’engrenage d’entraînement en rotation du robot

Garantie limitée hayward

Les produits HAYWARD sont garantis contre tous défauts de fabrication ou de matières pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD choisira de réparer ou de remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification et de ne comporter que des pièces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'œuvre, etc.) sont exclus de la garantie. HAYWARD ne pourra être tenue pour responsable des dommages directs ou indirects résultant d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit.

Pour toute demande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur.

Le retour de l'équipement en usine ne sera accepté qu'avec notre accord préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.
