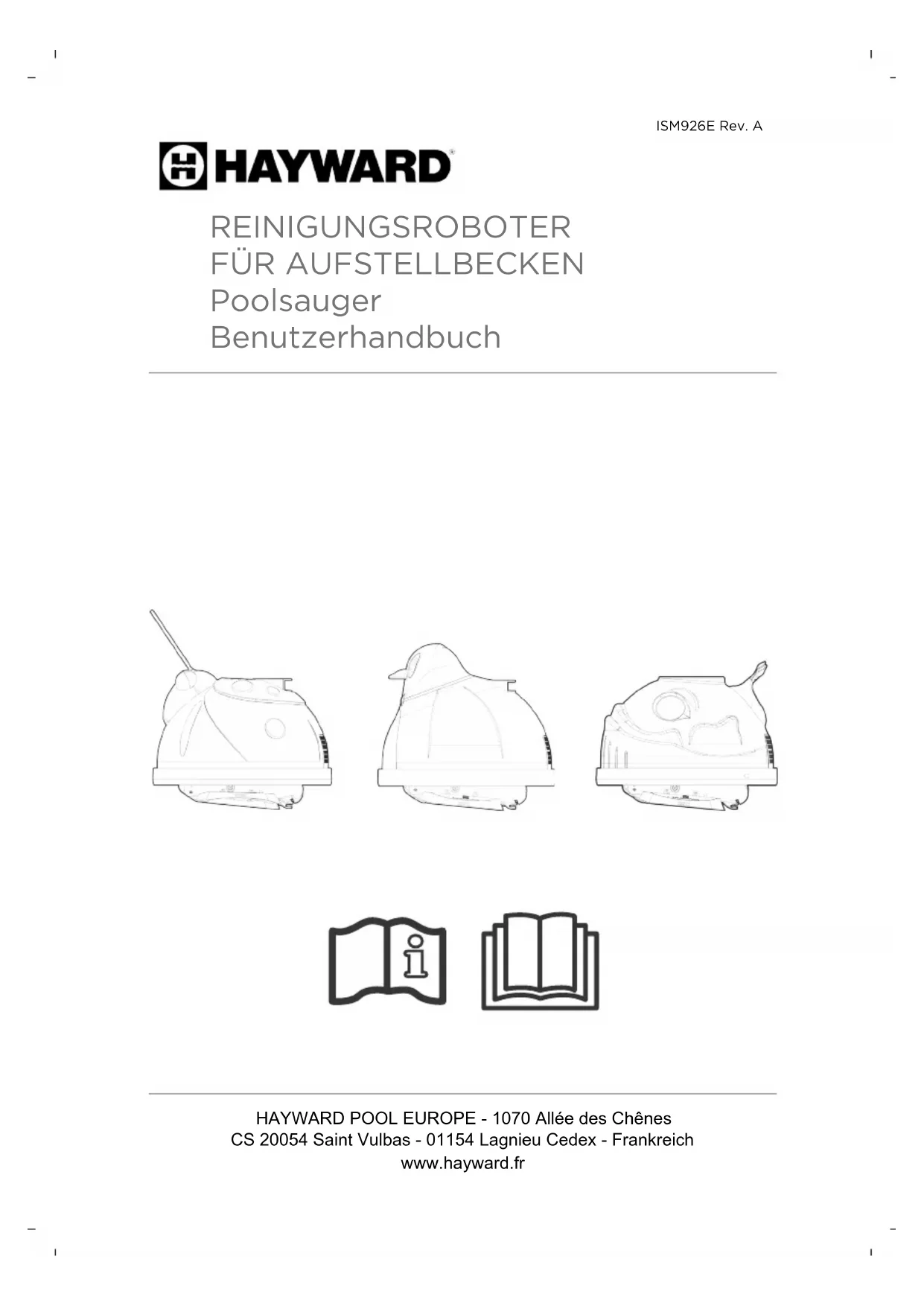

BEDIENUNGSANLEITUNG Whaly HAYWARD

Poolsauger Benutzerhandbuch ISM926E Rev. A2

POOLSAUGER MIT TURBINE

FÜR IHRE UNTERLAGEN, BITTE AUFBEWAHREN: Benutzerhandbuch Wir freuen uns, dass Sie sich für diesen Reinigungsroboter von Hayward entschieden haben und danken Ihnen für Ihr Vertrauen. Dieser Roboter ist die ezienteste und intelligenteste Möglichkeit, ein Aufstellbecken zu reinigen. Die Hayward-Reinigungsroboter mit Turbine werden direkt an das Filtersystem des Schwimmbads angeschlossen und sind mit den meisten Systemen kompatibel. Die Leistung des Roboters ist zum Teil an diese Versorgungsquelle gebunden. Die korrekte Installation ist ebenfalls eine Voraussetzung für die einwandfreie Funktion und Leistung des Roboters. Ziehen Sie gegebenenfalls einen Wartungstechniker hinzu, der die Installation des Reinigungsroboters vornimmt. Dieser Service ist nicht im Kaufpreis enthalten. Je nach Art der Installation können verschiedenen Zubehörteile für diesen Roboter, wie z. B. zusätzliche Schlauchstücke, verwendet werden. Wenden Sie sich an Ihren Hayward-Händler für weitere Informationen über Zubehör und Preise. Kaufdatum: Seriennummer:3 SICHERHEITSHINWEISE NICHT für die Reinigung nach der Winterpause verwenden oder um große Verunreinigungen zu entfernen. Reinigungsroboter und Schlauch aus dem Schwimmbad HERAUSNEHMEN, bevor Sie chemische Produkte EGAL WELCHER ART in das Wasser geben. NICHT schwimmen solange sich der Roboter im Schwimmbad befindet. Den Roboter an einem sonnengeschützten Ort aufbewahren. Die Schläuche müssen gerade gelagert werden. Die Schläuche NICHT aufrollen. DIESER REINIGUNGSROBOTER IST KEIN SPIELZEUG. Verwenden sie es nicht in Gegenwart von Kindern. Kinder und Haustiere FERNHALTEN. Vor der Reinigung des Filters durch Rückspülung den Roboter aus dem Schwimmbad HERAUSNEHMEN. DENKEN SIE IMMER DARAN: Die Sicherheit geht vor. LEGENDE Vorsicht Hinweis Druckeinstellung Pumpe4

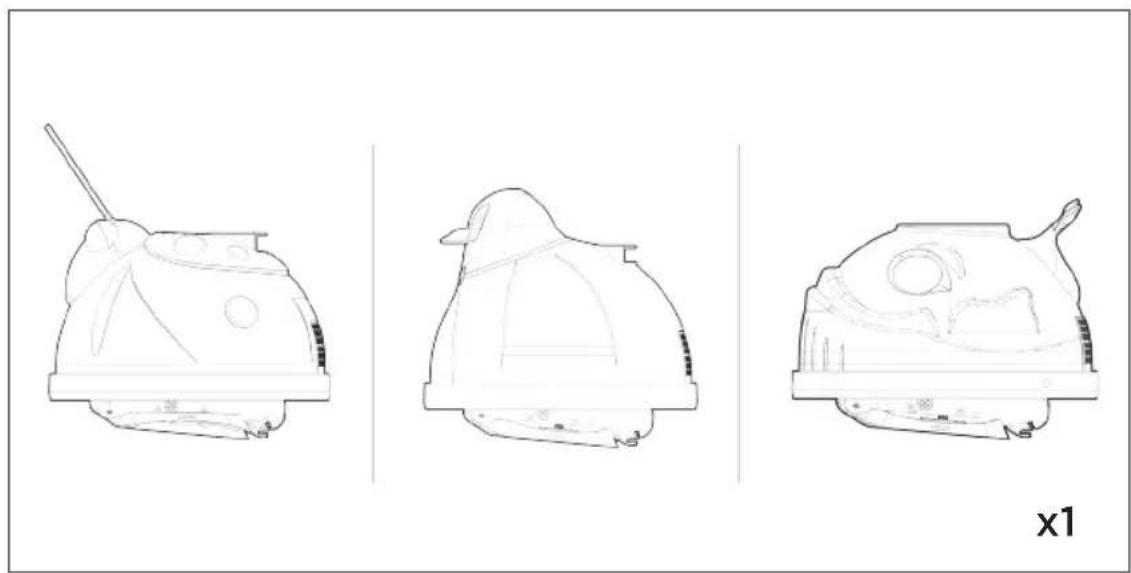

INHALT DER VERPACKUNG

Verbindungsschlauch/ Hauptschlauch Zubehör-Set Reinigungsroboter

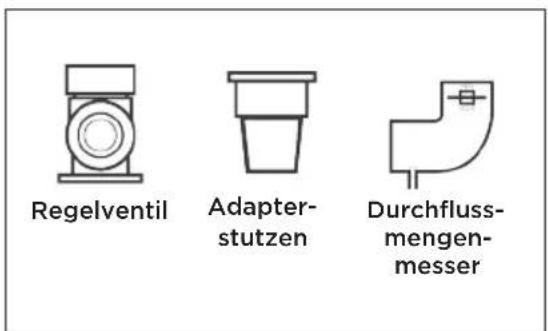

Verbindungsschlauch Hauptschlauch Regelventil Adapter- stutzen Durchuss- mengen- messer

INHALT DER VERPACKUNG

VORBEREITUNG DES SCHWIMMBADS

Um Ihr Schwimmbad für die Installation des Reinigungsroboters vorzubereiten, gehen Sie folgendermaßen vor: VERUNREINIGUNGEN Größere Verunreinigungen und große Mengen an Verunreinigungen aus dem Schwimmbad entfernen. WASSERSTAND Wasserstand auf empfohlenes Niveau bringen. CHEMISCHES GLEICHGE-

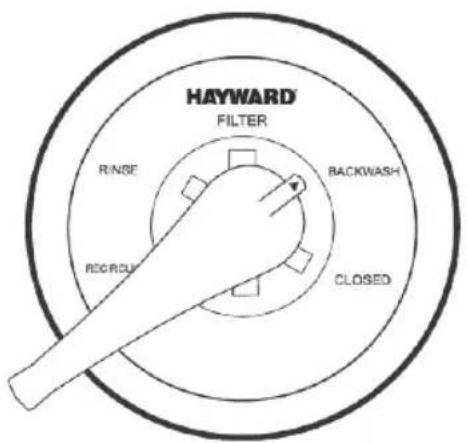

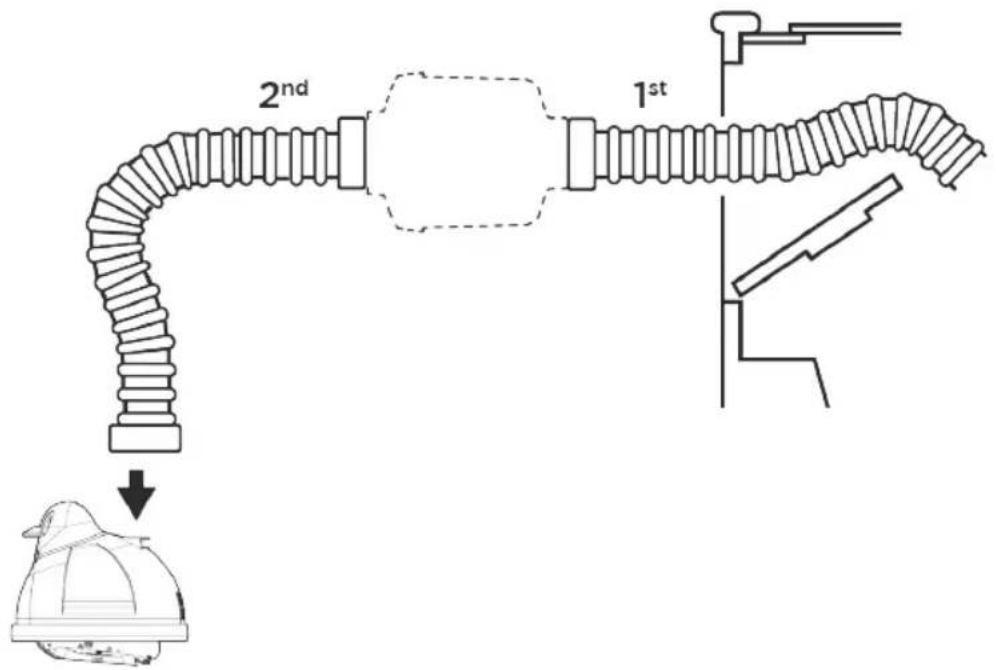

Das chemische Gleichgewicht des Wassers sicherstellen und sich vergewissern, dass das Schwimmbad keine Algen enthält. FILTER Den Filter mit einem Wasserstrahl oder durch Rückspülung reinigen. Reinigen Sie vor der Installation des Roboters die Vorfilter des Skimmers und der Pumpe. pH: 7,2 bis 7,6Chlor: 1,0 bis 3,0 ppmGesamtalkalität: 80 bis 120 ppm6 INSTALLATION Bemessung des Ansaugschlauchs Schritt 1 Die Schlauchstücke verbinden. Achtung: Um zu verhindern, dass Luft eintritt, die Verbindungen auf Dichtheit kontrollieren. HINWEIS: Um die Schläuche leichter verbinden zu können, die Enden anfeuchten. Bei Kauf eines Laubfangs (optional) ist dieser zwischen dem ersten und dem zweiten Schlauchstück zu installieren, ausgehend von dem Wandanschluss oder dem Skimmer.7

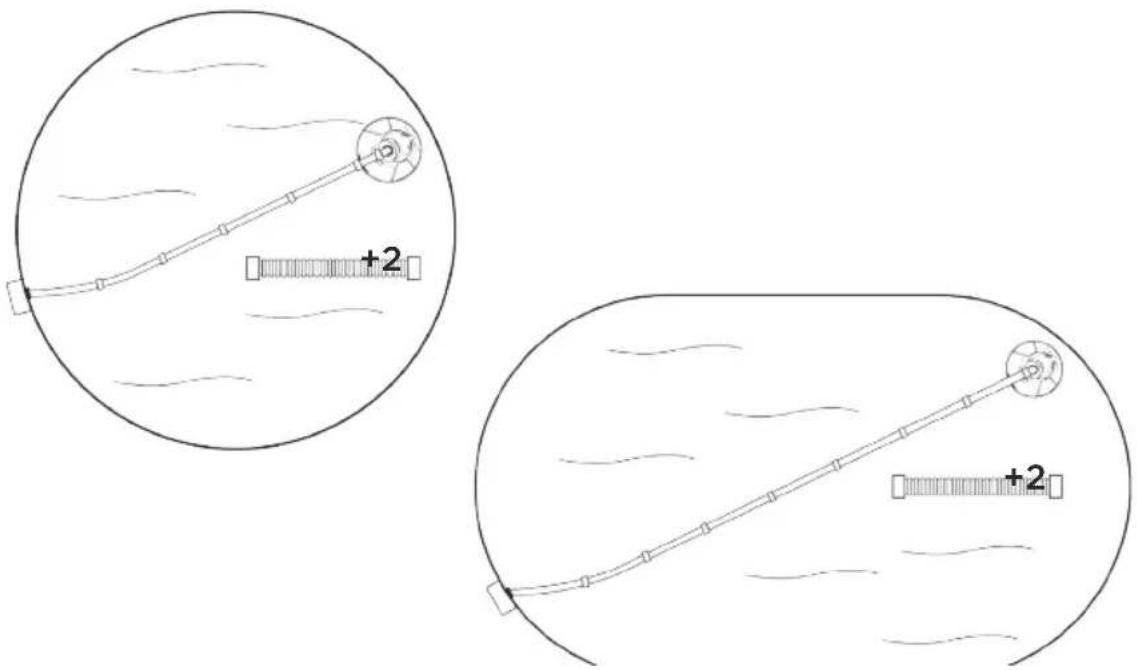

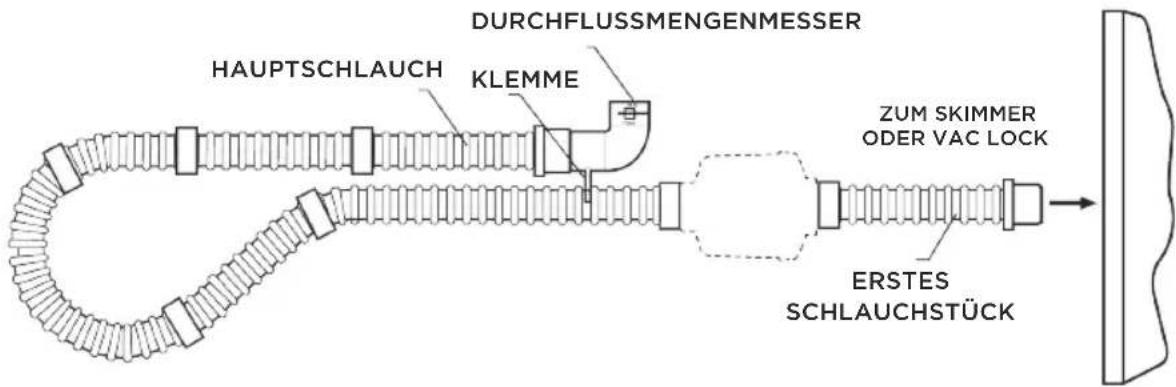

Schritt 2 Den Schlauch bis zum am weitesten entfernten Punkt des Beckens gegenüber dem Wandanschluss oder dem Skimmer ziehen und zwei weitere Schlauchstücke hinzufügen. Schritt 3 Den Schlauch vollständig mit Wasser füllen. Den Durchflussmengenmesser in den Hauptschlauch einfügen. Die Klemme des Durchflussmengenmessers am ersten Schlauchstück befestigen. Kontrollieren, ob sich der Durchflussmengenmesser im Wasser befindet. DURCHFLUSSMENGENMESSER KLEMME HAUPTSCHLAUCH ERSTES SCHLAUCHSTÜCK ZUM SKIMMER

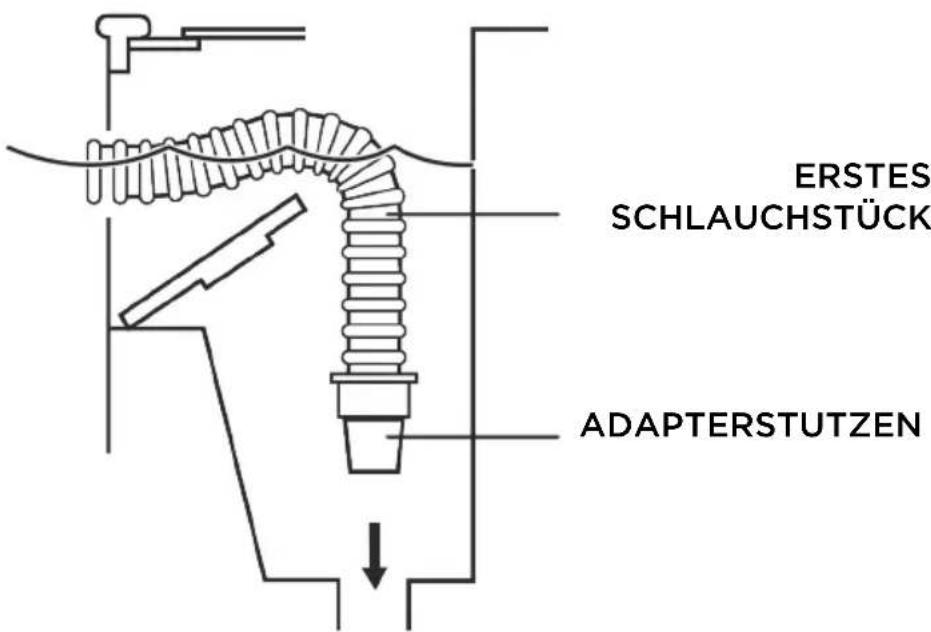

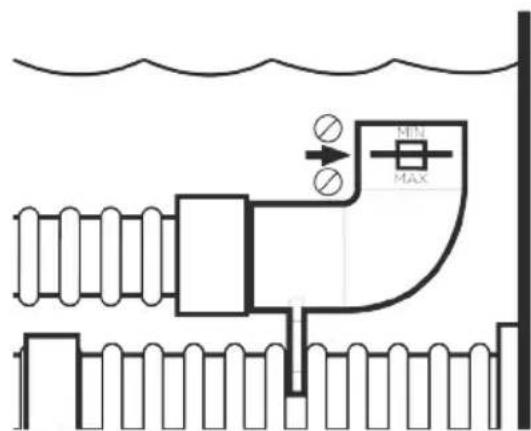

+28 INSTALLATION Schritt 4 Anschluss an den Skimmer: Den Skimmer-Adapterstutzen mit dem Steckende des ersten Schlauchstücks verbinden. Hinweis: Das Ende des Schlauchs wird in den Adapterstutzen eingeführt. Schritt 5 Die Wasserdurchflussmenge am Durchflussmengenmesser kontrollieren. Die schwarze Scheibe muss sich zwischen den Markierungen „MIN“ und „MAX“ befinden. Wenn dies der Fall ist, weiter mit Schritt 6. ERSTES SCHLAUCHSTÜCK ADAPTERSTUTZEN9 Wenn sich die schwarze Scheibe auf der Seite „MAX“ außerhalb befindet und Sie Ihren Schlauch an den Skimmer angeschlossen haben, die Ansaugung/Durchflussmenge über einen der folgenden Wege verringern:

• Ansaugventil(e) des Filtersystems (wenn vorhanden)

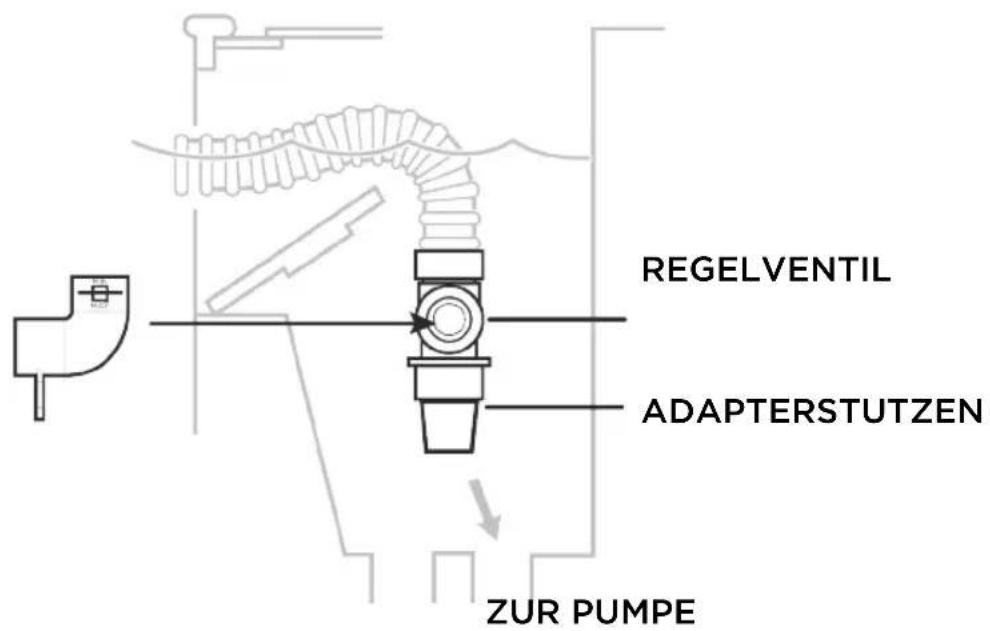

• Hayward-Regelventil ADAPTERSTUTZEN REGELVENTIL ADAPTERSTUTZEN ZUR PUMPE Installation des Hayward-Regelventils:

1. Den Schlauch vom Skimmer-Adapterstutzen abziehen.

2. Das Regelventil ganz schließen. Dazu den blauen Ring im

Uhrzeigersinn drehen.

3. Das Ventil in den Skimmer-Adapterstutzen einführen und das Ende

des Schlauchs in das Ventil.

4. Das Filtersystem in Betrieb nehmen, um Luft aus dem System zu

5. Den blauen Ring im Gegenuhrzeigersinn solange drehen, bis sich

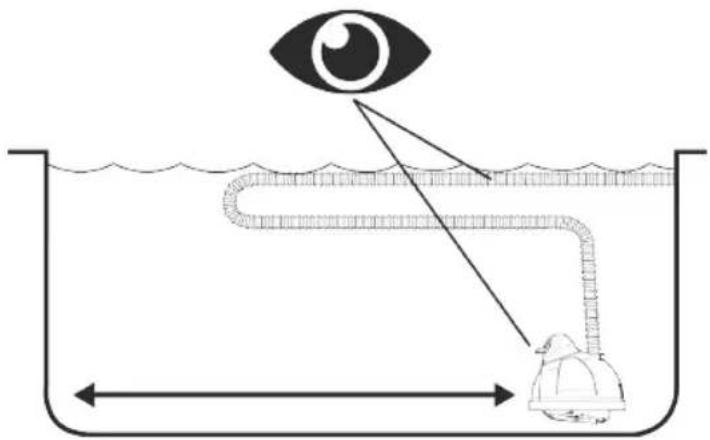

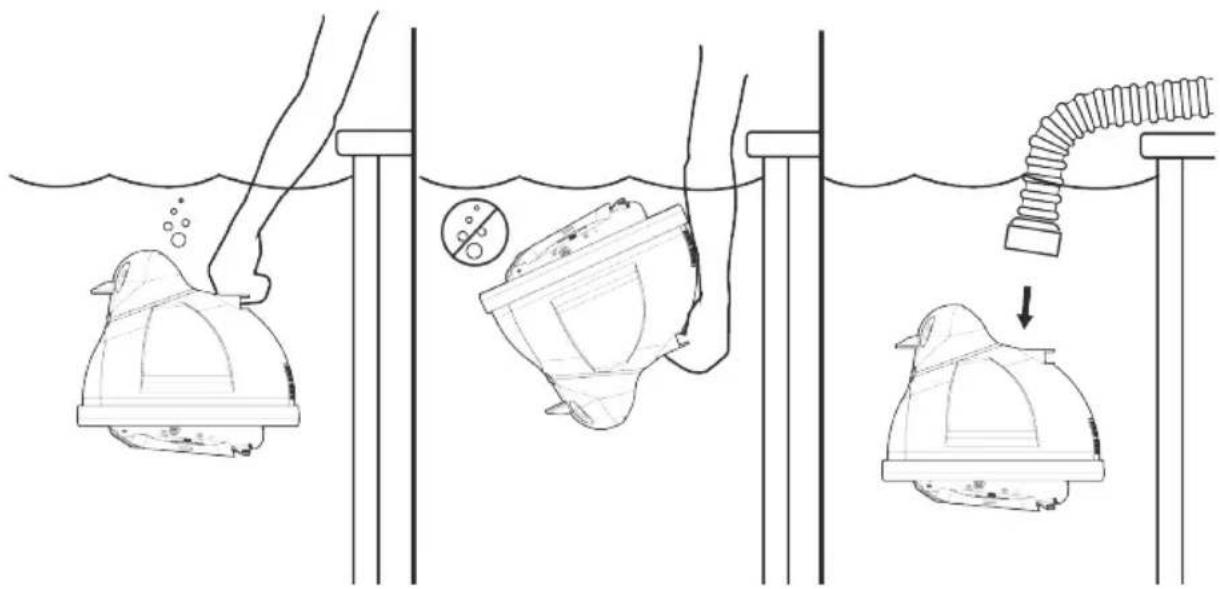

die schwarze Scheibe zwischen „MIN“ und „MAX“ befindet.. Durchflussmenge zu hoch?10 INSTALLATION Durchflussmenge zu gering? Wenn die gemessene Durchflussmenge GERINGER ist als die für eine einwandfreie Funktion des Reinigungsroboters erforderliche Wassermenge, liegt das Problem im System und nicht beim Roboter. Das Regelventil kann die Durchflussmenge nicht ERHÖHEN. Schritt 6 Den Roboter in das Wasser tauchen, um alle Luft aus dem Gerät zu entfernen.11 Schritt 8 Die Pumpe einschalten und den Roboter beobachten. Schritt 712 WICHTIGE HINWEISE Um sicherzustellen, dass der Reinigungsroboter einwandfrei funktioniert, regelmäßig die Durchflussmenge/die Ansaugung am Durchflussmengenmesser kontrollieren. Denn: Eine zu starke Ansaugung ist ebenso ungünstig, wie eine zu geringe Ansaugung. Regelmäßig kontrollieren, ob der Schlauch des Reinigungsroboters richtig mit dem Sauganschluss (Skimmer, Wandanschluss...) verbunden ist. Den Schlauch des Reinigungsroboters vom Skimmer/Regelventil trennen, bevor eine Rückspülung durchgeführt wird, um die Durchflussmenge nicht einzuschränken.

DEN SCHLAUCH NICHT AUFROLLEN

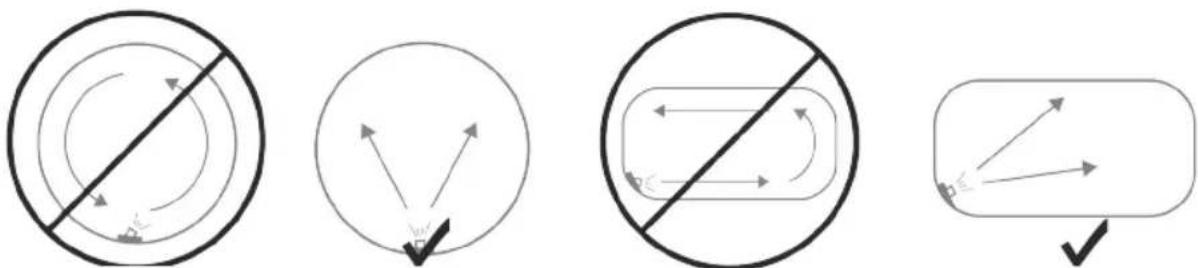

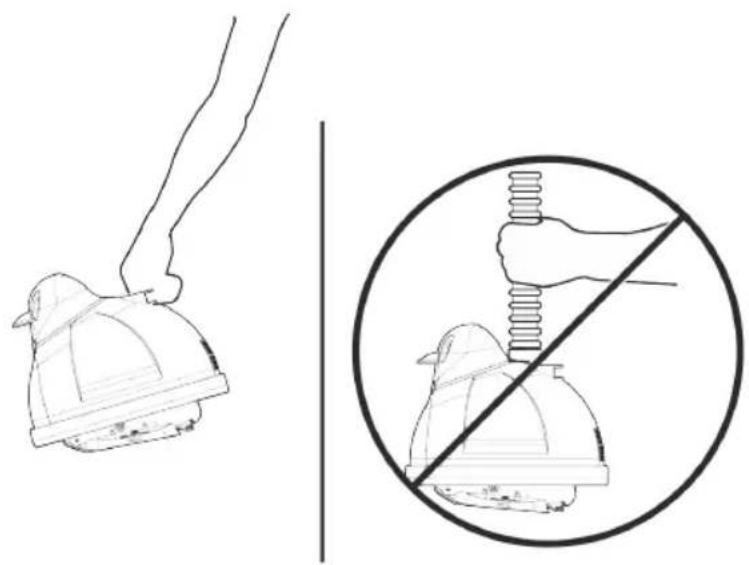

Die Schläuche müssen gerade gelagert werden, wenn der Roboter abgestellt wird. Wenn der Schlauch aufgerollt wird, behält er diese gebogene Form bei und behindert dadurch die Manövrierbarkeit des Roboters. Für Schläuche, die aufgerollt wurden, übernimmt Hayward keine Garantie. Verwenden Sie ausschließlich Ersatzteile und Schläuche von Hayward, um eine einwandfreie Funktion des Reinigungsroboters zu gewährleisten. Richten Sie die Einlaufdüse zur Mitte des Beckens hin aus, damit der Wasserstrahl die Manövrierfähigkeit des Roboters nicht beeinträchtigt.13 Den Hauptschlauch vom oberen Teil des Roboters trennen sobald dieser aus dem Schwimmbad genommen wird.14

HINWEISE FÜR DIE WARTUNG

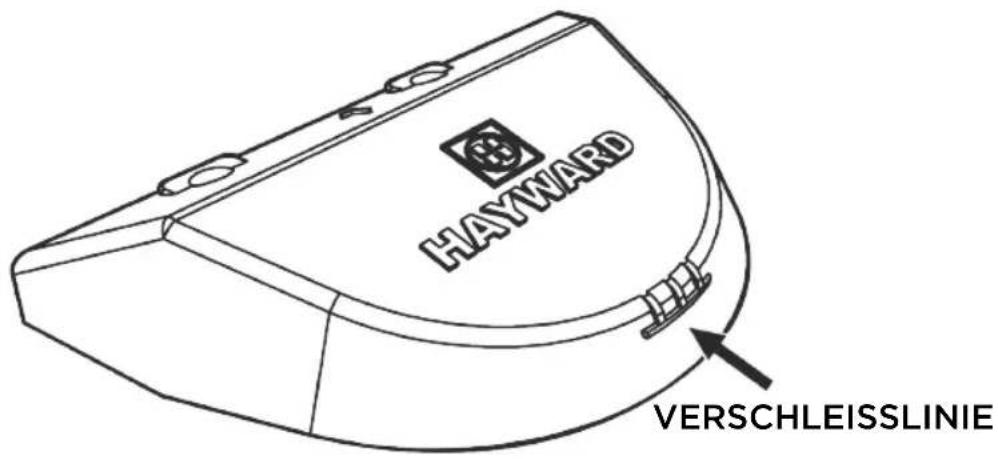

Regelmäßig den Zustand der Gleitschuhe, Flügel und Klappen kontrollieren. VERSCHLEISSMARKIERUNG GLEITSCHUH

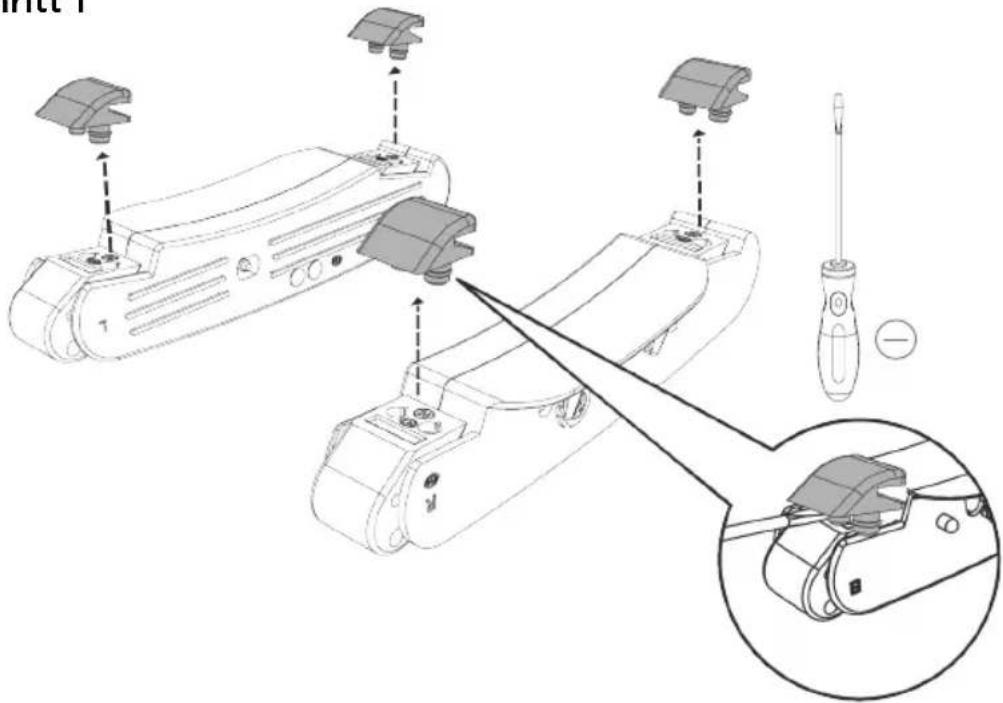

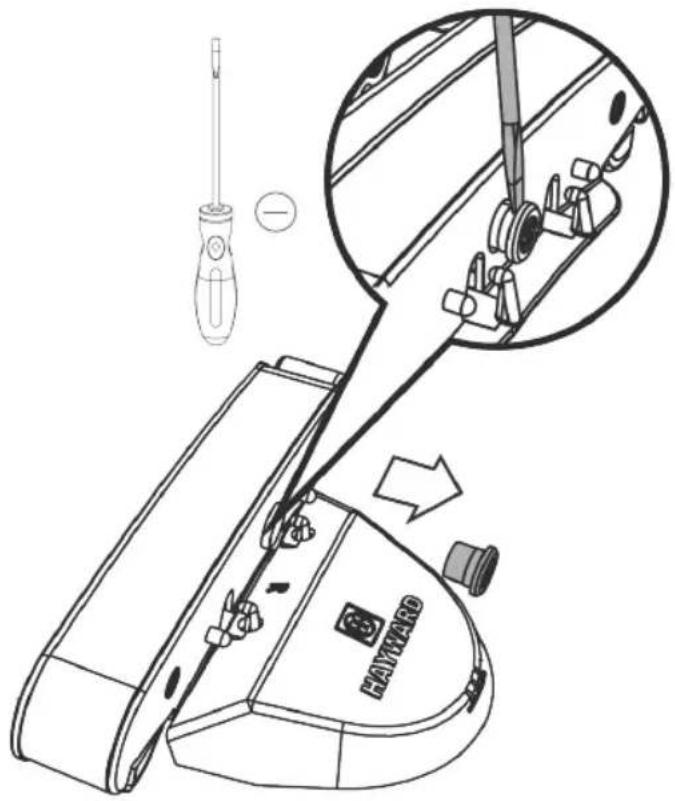

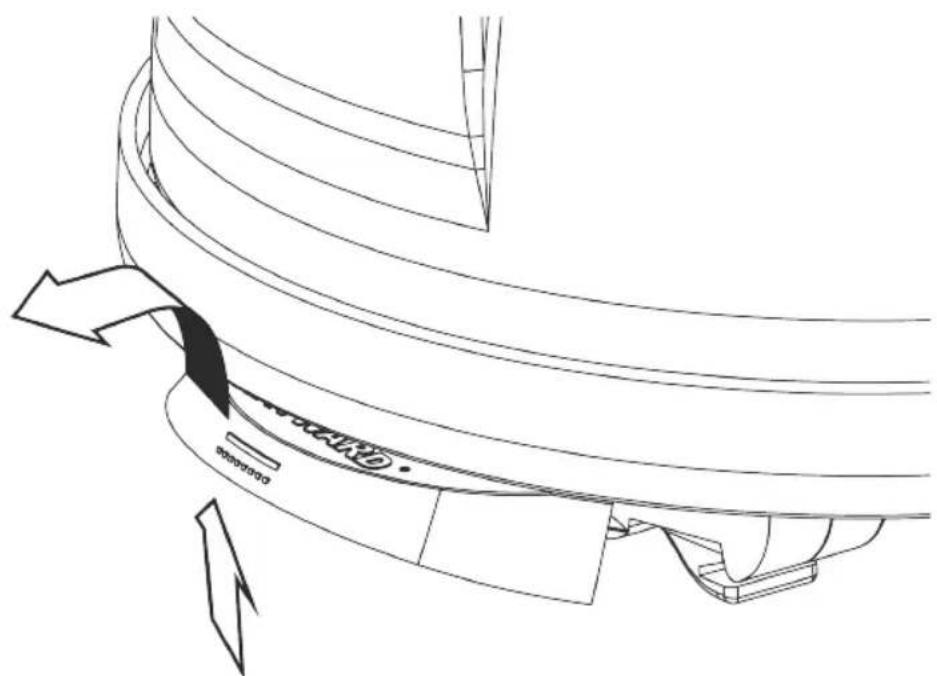

GLEITSCHUH VERSCHLISSEN VERSCHLEISSLINIE Hayward übernimmt keine Garantie bei Schäden infolge verschlissener oder beschädigter Teile oder einer unsachgemäßen Verwendung des Roboters.15 Schritt 2 Schritt 1 Austausch der Gleitschuhe:16 Austausch der Flügel: Schritt 1 Schritt 2

HINWEISE FÜR DIE WARTUNG17

Schritt 3 Schritt 418

FEHLERSUCHE UND ABHILFE

PROBLEM URSACHEN LÖSUNG

Der Roboter bewegt sich nicht oder zu langsam Wasserdurchflussmenge durch den Roboter gleich null/nicht korrekt Wasserdurchflussmenge mit Hilfe des Durchflussmengenmessers kontrollieren und Durchflussmenge wie unter Schritt5 beschrieben anpassen Ansaugönung des Roboters verstopft Ansaugönung reinigen Gleitschuhe verschlissen Gleitschuhe austauschen Flügel verschlissen Die Flügel austauschen Roboter nicht auf den Schwimmbadtyp angepasst Nehmen Sie Kontakt zu Ihrem Schwimmbadfach- mann oder Reparateur auf Der Roboterkopf „schwimmt“ Lufteinschluss im Kopf Luft aus dem Roboterkopf entfernen. Verhindern, dass Luft über die Rückführleitungen in das Schwimmbad gelangt. Wenn der Roboterkopf und der Schlauch mit kleinen Bläschen bedeckt sind, mit einem kräftigen Ruck am Schlauch ziehen. Auf diese Weise werden die Luftblasen entfernt und der Roboterkopf kann auf dem Boden des Schwimmbeckens bleiben, bis der Schlauch erneut mit Bläschen bedeckt ist Der Roboterkopf wird durch den Ansaugschlauch oder die Einlaufdüsen – an der Oberfläche oder am Boden des Beckens oder beides – vom Boden des Beckens abgehoben. Die Einlaufdüsen so ausrichten, dass der Roboterkopf und/oder der Schlauch durch den Wasserstrahl nicht gestört werden19

PROBLEM URSACHEN LÖSUNG

Der Roboter bleibt im Bereich der Leiter, in Ecken usw. stecken Durchflussmenge nicht korrekt Wasserdurchflussmenge mit Hilfe des Durchflussmengenmessers kontrollieren und Durchflussmenge wie unter Schritt5 beschrieben anpassen Gleitschuhe verschlissen Gleitschuhe austauschen Flügel verschlissen Die Flügel austauschen Schlauch zu kurz Zusätzliche Schlauchstücke, wie in der Installationsanleitung beschrieben, hinzufügen Störung der Roboterführung

1. Das hintere Gitter

kontrollieren und reinigen, falls erforderlich

2. Kontrollieren, ob das

Kegelzahnrad frei von Verunreinigungen ist und sich in beide Richtungen ungehindert drehen kann.

3. Das Führungssystem

kontrollieren und korrigieren, falls erforderlich. Anschließend: a. Getriebekasten reinigen, reparieren oder austauschen b. Verbindung Gleitschuhe/ Kippkufen kontrollieren und AUSTAUSCHEN, FALLS ERFORDERLICH. NICHT VERSUCHEN LOCKERE KUFEN WIEDER FESTZUZIEHEN c. Das Zahnrad der mittelgroßen Turbine und das Drehantriebszahnrad des Roboters kontrollieren20 GARANTIE

BEGRENZTE GARANTIE VON HAYWARD

Für die Produkte von HAYWARD gilt eine Garantie von zwei Jahren ab Kaufdatum für Herstellungs- oder Materialfehler. Bei einer Inanspruchnahme der Garantie muss der Kaufbeleg mit Kaufdatum beigelegt werden. Bitte heben Sie die Rechnung daher gut auf. Im Rahmen der Garantie behält sich HAYWARD die Wahl vor, defekte Produkte zu reparieren oder auszutauschen, sofern diese der Anleitung entsprechend verwendet und keine Änderungen vorgenommen wurden und sie ausschließlich Originalteile und Baugruppen enthalten. Die Garantie erstreckt sich nicht auf Schäden infolge von Frost oder Einwirkung von chemischen Produkten. Alle anderen Kosten (Transport, Arbeitszeit usw.) sind von der Garantie ausgenommen. HAYWARD haftet nicht für direkte oder indirekte Schäden infolge einer unsachgemäßen Installation, Verbindung oder Verwendung des Produkts. Für Anfragen bezüglich Inanspruchnahme der Garantie, Reparatur oder Austausch eines Artikels kontaktieren Sie Ihren Händler. Die Rücksendung von Ausrüstungen in das Werk wird nur nach vorheriger Zustimmung von Hayward akzeptiert. Die Garantie erstreckt sich nicht auf Verschleißteile.HAYWARD POOL EUROPE - 1070 Allée des Chênes CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - Frankrijk www.hayward.fr BOVENGRONDSE ZWEMBADROBOTS Zuigrobot Gebruikshandleiding ISM926E Rev. A2
