MODE D'EMPLOI SharkVac XL Pilot HAYWARD

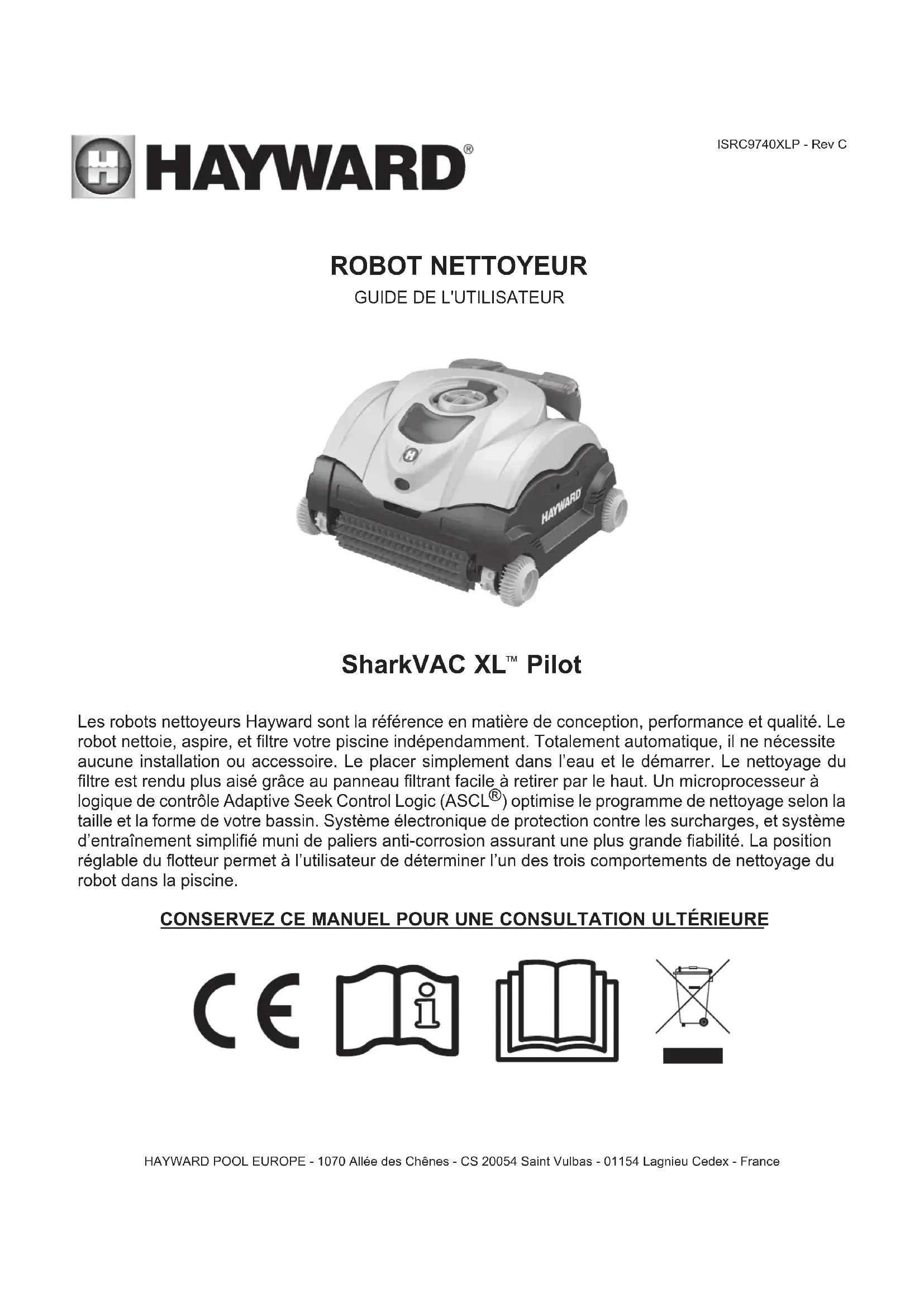

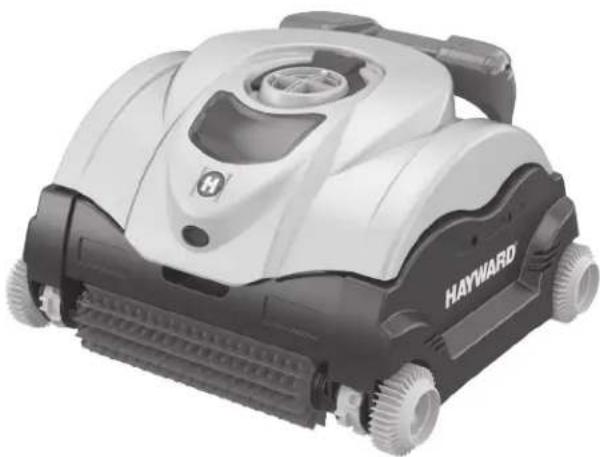

Pilot Les robots nettoyeurs Hayward sont la référence en matière de conception, performance et qualité. Le robot nettoie, aspire, et ltre votre piscine indépendamment. Totalement automatique, il ne nécessite aucune installation ou accessoire. Le placer simplement dans l’eau et le démarrer. Le nettoyage du ltre est rendu plus aisé grâce au panneau ltrant facile à retirer par le haut. Un microprocesseur à logique de contrôle Adaptive Seek Control Logic (ASCL

) optimise le programme de nettoyage selon la taille et la forme de votre bassin. Système électronique de protection contre les surcharges, et système d’entraînement simplié muni de paliers anti-corrosion assurant une plus grande abilité. La position réglable du otteur permet à l’utilisateur de déterminer l’un des trois comportements de nettoyage du robot dans la piscine. CONSERVEZ CE MANUEL POUR UNE CONSULTATION ULTÉRIEURE HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - France ISRC9740XLP - Rev C ROBOT NETTOYEUR GUIDE DE L'UTILISATEURHayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 2 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C Il est impératif de toujours respecter les consignes de sécurité de base. Le non-respect de ces instructions peut être à l’origine de blessures graves, voire d’un décès.

Symbole d’alerte de sécurité. Lorsque vous rencontrez ce symbole sur votre appareil ou dans le manuel, se reporter à la signification ci-dessous pour éviter toute blessure corporelle potentielle.

AVERTISSEMENT signale des risques qui pourraient entraîner des blessures corporelles graves, la mort ou des dommages matériels importants, et qui, s’ils sont ignorés, présenteraient un danger potentiel.

ATTENTION signale des risques qui peuvent causer des blessures corporelles mineures et/ou des dommages matériels, et qui, s’ils sont ignorés, présenteraient un danger potentiel. Ce signal peut également avertir les utilisateurs d’événements imprévisibles et dangereux. L’étiquette NOTE indique des instructions spéciales importantes n’impliquant pas de risque.

AVERTISSEMENT - Lire attentivement les instructions de ce manuel et celles gurant sur l’appareil. Le non respect des consignes pourrait être à l’origine de blessures.

AVERTISSEMENT – Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

AVERTISSEMENT – Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

AVERTISSEMENT – Afin de réduire le risque d’accident, ne pas laisser les enfants utiliser le robot ou jouer avec.

AVERTISSEMENT – Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie.

ATTENTION – Inspectez régulièrement le robot nettoyeur, son câble ou ses tuyaux ; ne l’utilisez que s’il est en parfait état, et ne présente aucune détérioration susceptible d’endommager la piscine.

AVERTISSEMENT – Ne pas utiliser le robot lorsque des personnes sont présentes dans la piscine.

AVERTISSEMENT – Avant d’installer ce produit, lire attentivement les avertissements et les instructions. Le non respect des avertissements et des instructions de ce manuel pourrait entraîner des dommages matériels ou corporels graves, voire même un danger de mort.

ATTENTION – Le revêtement de la piscine peut se détériorer, se décolorer ou se fragiliser avec le temps, ou encore sous l’action de la composition chimique de l’eau, d’une installation incorrecte ou autres facteurs. Par la présente le Client dégage le fabricant de toutes réclamations résultant de dommages occasionnés au revêtement en vinyle ou autres de la piscine, à la suite de l’utilisation et/ou du fonctionnement du nettoyeur. Le Fabricant ne pourra en aucun cas être tenu pour responsable des pertes ou dommages, direct(e)s, indirect(e)s ou accessoires, résultant de l’utilisation ou de l’incapacité à utiliser le robot dans la piscine du Client.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 3 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

DANGER Risque de choc électrique ou d’électrocution L’alimentation électrique de ce produit doit respecter la réglementation locale (voir p.17) et les décrets en vigueur. Une installation électrique incorrecte peut être à l’origine d’accidents graves, de blessures voire même entraîner la mort des baigneurs par électrocution, et causer des dommages aux biens.

AVERTISSEMENT Ne pas jouer avec le robot ou le câble ou l’appliquer sur le corps pour éviter d’aspirer les cheveux ou des parties du corps. Se prendre dans le câble ou être retenu par lui peut entraîner un risque de noyade pour les baigneurs.

ATTENTION Avant de mettre l’appareil en marche, bien s’informer de son fonctionnement et des risques couverts par la garantie. Le robot n’a pas été prévu pour le nettoyage automatique des marches ou pour fonctionner sous une bâche solaire. Il n’est pas conçu pour assurer le nettoyage d’une piscine juste après son installation. Utilisation du robot

AVERTISSEMENT Un relais différentiel de 30 mA doit être installé pour protéger votre prise de tout risque de choc électrique. Le non respect de cette condition créera un danger électrique pour les utilisateurs de la piscine, pouvant être à l’origine de blessures graves, causer la mort, ou entraîner d’autres dangers dus au choc électrique, voire des dommages matériels.

ATTENTION NE METTRE EN MARCHE le robot nettoyeur qu’une fois immergé dans l’eau. Le fonctionnement du nettoyeur hors de l’eau peut provoquer une détérioration grave de celui-ci, et entraînera une perte du bénéce de la garantie. Avant de retirer le robot de la piscine, toujours couper son alimentation et le débrancher.

AVERTISSEMENT Prévoir une distance de sécurité entre l’alimentation et la piscine, telles que l’exigent les règles d’installation en vigueur (3,5 m minimum).Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 4 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C Cher Propriétaire du robot nettoyeur Hayward: Merci d'avoir choisi Hayward. An de bénécier d'une performance optimale, lire attentivement et respecter les étapes suivantes :

1. Les panneaux ltrants doivent être nettoyés minutieusement après chaque utilisation aussi souvent

que nécessaire pour garantir la performance optimale du robot.

2. Avant toute utilisation du robot, et plus spécialement lors du deshivernage, retirer les débris les plus

gros qui limiteraient les performances de l'appareil. La fréquence de nettoyage du ltre dépend des impuretés contenues dans l'eau.

3. Lors de la première utilisation, laisser fonctionner le robot pendant un cycle complet (4 heures)

pour assurer la propreté de votre piscine ; cela vous permettra également d'avoir un aperçu des possibilités de l'appareil.

4. Il est possible que le robot bute parfois contre la paroi verticale, mais sans nécessairement l'escalader.

Cette étape fait partie intégrante du cycle programmé.

5. Le robot peut s'arrêter en plein milieu de la piscine et faire marche arrière au cours du cycle de

nettoyage. Cette étape fait partie intégrante du cycle programmé.

6. NE PAS faire démarrer le robot nettoyeur hors de l'eau. N'appuyer sur le bouton "MARCHE" que

lorsque l'appareil est immergé. Même si ce dernier est doté d'une fonction d'arrêt automatique, il est néanmoins préférable d'appuyer sur le bouton "ARRET", une fois le cycle de nettoyage terminé.

7. Assurez-vous que l’appareil est branché à une prise 230 V

, reliée à un dispositif de protection différentiel 30 mA, destiné à protéger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l’isolation électrique de l’équipement.

8. Placer le transformateur du robot à une distance minimale de 3,5 mètres du bord de la piscine. La

longueur du câble standard du robot est de 16,76 mètres. ATTENTION

LIRE ATTENTIVEMENT LES CONSIGNES SUIVANTES

AVANT LA MISE EN MARCHE DE L'APPAREIL!Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 5 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

INSTRUCTIONS GÉNÉRALES DE FONCTIONNEMENT

Familiarisez-vous avec le robot, en vous reportant à la gure 3 qui décrit les composants de l'appareil. Placer le carton comme illustré ci-contre et sortir le robot. Le robot et l'alimentation sont prémontés sur le chariot. Voir le chariot de transport sur la gure 4.

1. Sélectionner la prise secteur 230 V

la plus proche, reliée à un dispositif de protection différentiel 30 mA, destiné à protéger les personnes contre les chocs électriques provoqués par une éventuelle rupture de l’isolation électrique de l’équipement.

2. Placer le transformateur du robot à une distance minimale de 3,5 mètres du bord de la piscine. La

longueur du câble standard du robot est de 16,76 mètres.

3. Raccorder le câble ottant au transformateur. N'utiliser qu'un transformateur de marque Hayward.

4. Placer le robot dans la piscine. Il s'enfoncera lentement dans le bassin au fur et à mesure que l'air

contenu est expulsé.

5. Raccorder le transformateur à la prise 230 V

protégée et le mettre en marche. Le robot réalisera un programme d'auto-diagnostic pendant plusieurs minutes avant de commencer son cycle de nettoyage.

Attention : NE PAS mettre en marche l'appareil lorsqu'il est hors de l'eau, pour éviter d'endommager la pompe et les joints du moteur d'entraînement, ce qui ANNULERAIT la garantie.

6. Le robot s'arrête automatiquement après 90 minutes, pour réaliser le cycle de nettoyage rapide, ou

4 heures, pour réaliser le cycle de nettoyage complet. Si votre piscine est nettoyée en moins de 90 minutes, vous pouvez arrêter l'appareil manuellement en appuyant sur le bouton "arrêt". Si un second cycle de nettoyage est nécessaire, COUPER l'alimentation pendant 10 secondes et redémarrer. (voir instructions relatives à l'alimentation). Fig. 1 3,5 m Fig. 2Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 6 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

7. Lorsque la piscine est nettoyée, COUPER l'alimentation avant de retirer l'appareil du bassin.

8. Sortir l’appareil de la piscine à l’endroit le moins profond en tirant le câble. Puis le saisir avec la

poignée, JAMAIS par le câble.

9. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après

vente ou des personnes de qualication similaire, an d’éviter un danger.

10. Tous les raccordements électriques doivent être effectués par un électricien professionnel agréé

qualié et selon les normes en vigueur dans le pays d’installation (voir p. 17). Attention : En tirant le câble, l'enrouler sur la main, et NON autour du bras. NE PAS ENTRER DANS LA PISCINE TANT QUE LE ROBOT FONCTIONNE. La plage de température optimale de fonctionnement du robot dans l'eau est comprise entre 10ºC et 35ºC. Retirer le robot de la piscine après chaque utilisation. Laisser le robot en permanence dans l'eau entraînera une maintenance supplémentaire.

INSTRUCTIONS RELATIVES A L'ALIMENTATION ÉLECTRIQUE

Lorsque l’alimentation électrique est mise en marche initialement, le CYCLE FOND SEUL est automatiquement sélectionné. Ce mode est indiqué par le témoin lumineux visible sur le sélecteur de cycle. Le nettoyeur s’arrête automatiquement après 2 heures de fonctionnement. Pour sélectionner le cycle de nettoyage complet, appuyez sur le bouton CYCLE COMPLET à n’importe quel moment du nettoyage. Si le CYCLE FOND SEUL est terminé, coupez simplement l’alimentation, puis remettez l’appareil en marche, et appuyez sur le bouton CYCLE COMPLET. Le témoin lumineux du sélecteur de cycle indiquera la sélection du cycle complet. Le nettoyeur s’arrêtera automatiquement après 4 heures de fonctionnement. NOTE : Pour quitter le Mode Fond & Parois et passer en Mode Fond Seul, arrêtez l’appareil puis remettez-le en marche. Le cycle Fond Seul sera automatiquement sélectionné, comme l’indiquera le témoin lumineux sur le sélecteur.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 7 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C Fig. 3

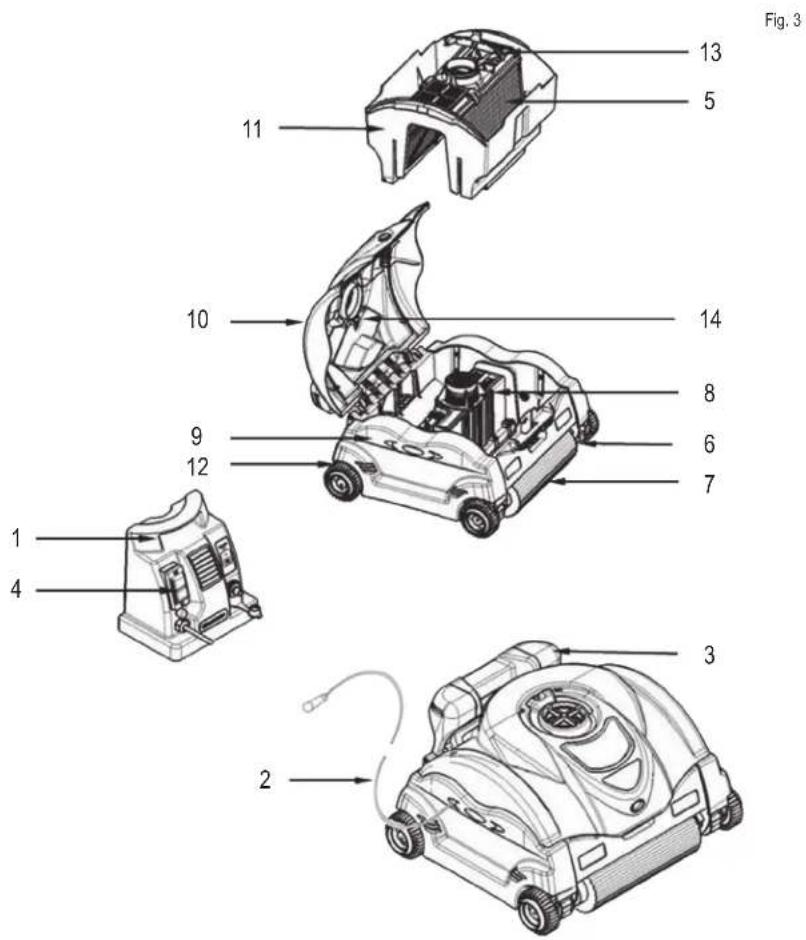

1. Transformateur électrique 8. Moteur étanche

2. Câble ottant 9. Panneau latéral

3. Poignée 10. Couvercle

4. Interrupteur général 11. Bloc ltrant

5. Panneau ltrant 12. Roue

6. Entraînement 13. Porte de ltre

7. Rouleau mousse 14. FlotteurHayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 8 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

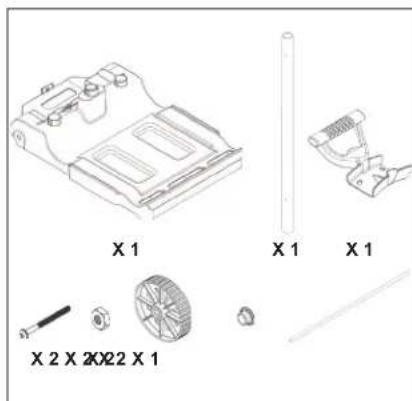

- Le chariot de transport est livré partiellement assemblé (la poignée et le tube ne sont pas prémontés). - Introduire la vis dans le tube à la base du chariot de transport, et immobiliser avec l'écrou (3). - Introduire la poignée dans la partie supérieure du tube, puis mettre en place la vis et l'immobiliser avec l'écrou (4).

Fig. 4Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 9 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C ENTRETIEN Nettoyer le ltre après chaque utilisation :

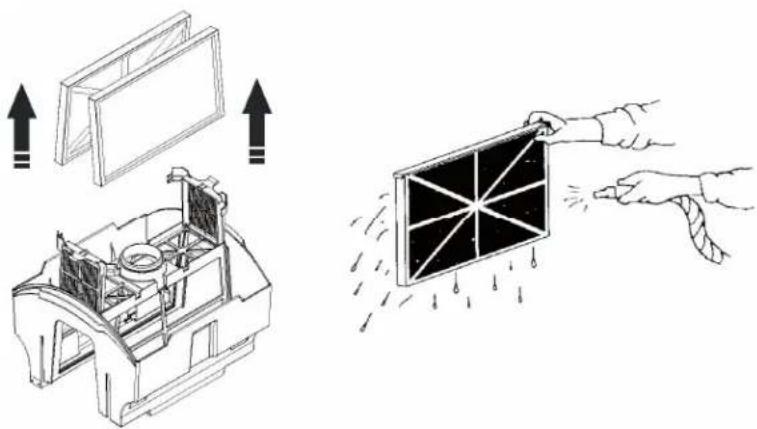

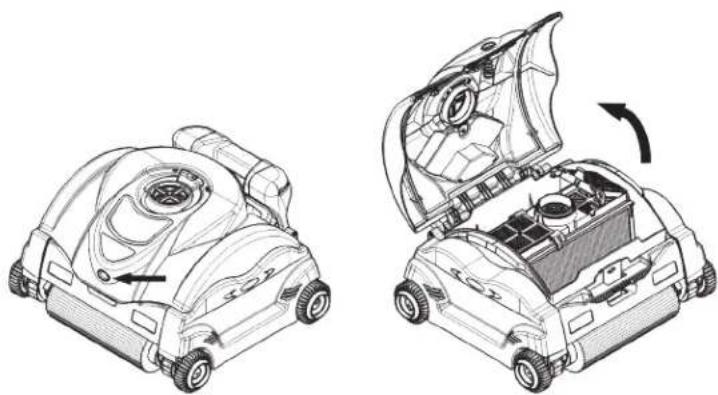

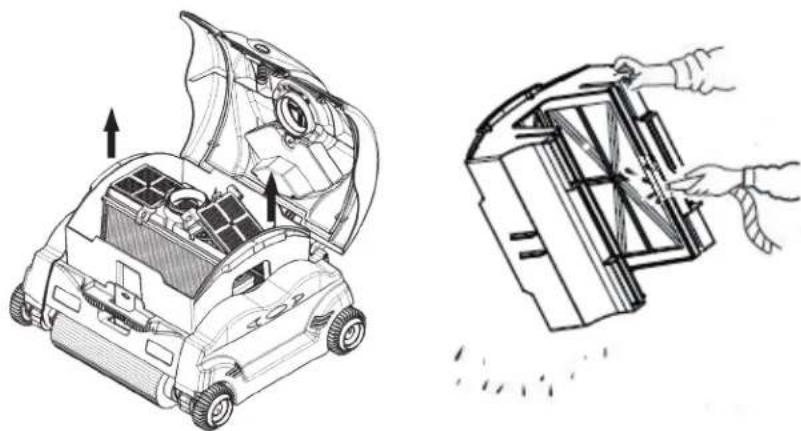

1. Ouvrir le robot en pressant le bouton et en soulevant le couvercle supérieur.

2. Enlever le bloc ltrant en le soulevant avec les deux mains de chaque côté.

3. Renverser le bloc ltrant pour retirer les débris et rincer avec un tuyau d'arrosage pour éliminer les

petites particules. 4. Il n'est pas nécessaire de retirer les panneaux ltrants pour les opérations de nettoyage.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 10 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

5. Pour retirer les panneaux ltrants :

a. Déverrouiller et soulever les portes du bloc. b. Retirer les panneaux. A l'aide d'un tuyau d'arrosage, laver les éléments ltrants pour retirer les débris. Tenir les éléments du ltre de la façon indiquée an de faciliter la chute des débris. c. Laver l'ensemble du bloc (voir illustration précédente). d. Replacer les panneaux ltrants dans le bloc, les renforts du cadre face à face. e. Reverrouiller les portes du bloc.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 11 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C Nettoyage périodique des pièces en mouvement.

AVERTISSEMENT : Débrancher l'appareil de la prise électrique avant de nettoyer les pièces en

• Vérier l'état du venturi pour vous assurer qu'aucun débris ou cheveux n'obstrue(nt) la turbine.

• La turbine peut être nettoyée au jet avec un tuyau d'arrosage.

• Pulvériser de l'eau à l'aide d'un tuyau d’arrosage autour du boîtier du otteur pour retirer le sable ou les débris an de ne pas entraver le déplacement du otteur.

• Retirer les débris accumulés entre l'entraînement et les roues. Stockage Lorsque l'unité est hors de l'eau, stocker le robot nettoyeur dans un endroit sec et à l'abri du soleil à des températures comprise entre 4°C - 46°C. Entretien du câble Une utilisation continue peut provoquer un enroulement du câble sur lui-même (comme un cordon de téléphone). Pour remédier à cet inconvénient, l'étendre périodiquement au soleil an de le détordre. IMPORTANT : Vérier régulièrement l'état du câble.

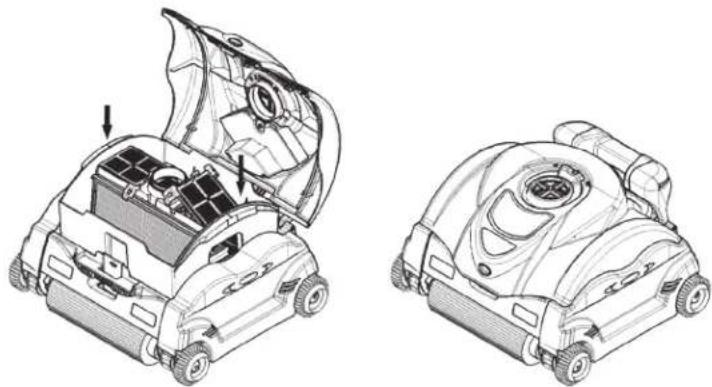

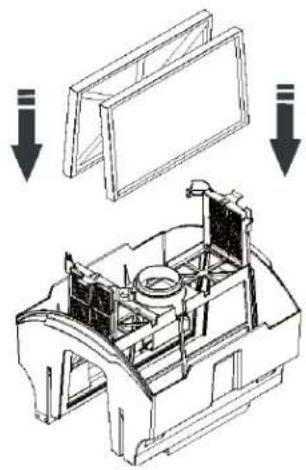

6. Remettre en place le bloc ltrant dans le robot en se reportant au schéma ci-dessous.

7. Refermer le couvercle et appuyer sur le bouton pour le bloquer.

NOTE : Pour éliminer un excès de saleté et/ou du sable, employer une solution de nettoyage spéciale pour ltre à cartouche. Se rappeler que votre ltre sera d'autant plus propre que les fréquences de nettoyage seront rapprochées.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 12 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C Nettoyage des parois Position du otteur LIGNE D’EAU Méthode

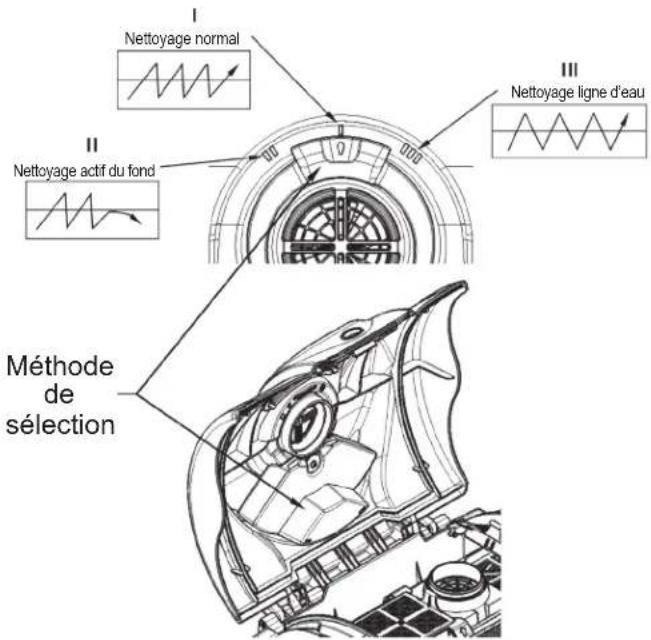

sélection Nettoyage normalNettoyage ligne d’eauNettoyage actif du fond

NETTOYAGE DES PAROIS

Le robot nettoyeur SharkVAC XL™ Pilot est équipé d’une technologie brevetée pour le nettoyage des parois. Chaque position du otteur (I, II et III) permet un nettoyage différent des parois. La position “I” du otteur est la position par défaut qui le place au centre du robot et assure un nettoyage optimal pour la plupart des piscines. La position “II” du otteur permet au robot de s'incliner davantage pour se déplacer plus rapidement le long de la ligne d’eau ou sur la paroi de la piscine, offrant un nettoyage plus important du fond du bassin. La position “III” du otteur réduit l'inclinaison du robot qui nettoie ainsi plus longtemps le bassin en suivant la ligne d’eau. Cette position permet le nettoyage des parois de bassins à surfaces lisses telles que les bassins carrelés et coque polyester. Méthode de sélection : La position peut être réglée lorsque le couvercle est fermé en utilisant la poignée latérale ou lorsque le couvercle est ouvert en déplaçant le boîtier du otteur à l'emplacement désiré.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 13 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

NETTOYAGE DU FOND SEUL

Le mode fond seul peut être utilisé si vous souhaitez nettoyer seulement le fond de votre piscine, ou si vous utilisez une couverture. Il vous assure essentiellement un nettoyage plus rapide puisqu’il nettoie seulement le fond de la piscine, dans le cas où les parois ne nécessitent pas de nettoyage. Ce mode fond seul est particulièrement utile lorsque la piscine est équipée d’une couverture rigide car il reste au fond. Le nettoyeur ne heurte donc pas la couverture et ne peut donc pas l’endommager lorsque celle-ci est fermée. Pendant l’été, ou lors d’un nettoyage régulier, le mode fond seul est plus rapide et économe en énergie. CONSEILS IMPORTANTS

• Ne pas laisser tomber ni lancer l'appareil dans la piscine. Placer le robot à distance de la paroi de la piscine en le déposant dans l’eau.

• Nettoyer les panneaux ltrants après chaque utilisation an d'optimiser les performances de l'appareil.

• Remplacer les brosses et les rouleaux mousse usagés.

• Avant d'utiliser le robot, s'assurer de la dissolution complète des produits chimiques, an d'éviter l'encrassement des éléments ltrants.

• Un nettoyage plus fréquent du ltre est recommandé pour les piscines ayant une eau calcaire.

• Conserver l'emballage d'origine du robot en vue d'un stockage prolongé, ou d'un retour de l'appareil aux ns d'entretien ou de dépannage.

• Les pièces du moteur étanche et de l'alimentation ne doivent pas être réparées par l'utilisateur. Toute intervention sur celles-ci ANNULERA automatiquement la garantie.

• Avant de mettre en marche l'appareil, retirer les thermomètres, jouets, et autres objets présents dans la piscine, qui pourraient bloquer le robot ou l'endommager, ainsi que votre piscine.

• Ne retirer les ltres que pour un nettoyage en profondeur du bloc ltrant.

• Pendant le cycle de fonctionnement normal, la poignée permettra au robot de se dégager du fond de la piscine pour permettre à l'appareil d'éviter les obstacles, tels que bondes de fond élevées et marches d'escaliers.

• Dans les lieux comportant beaucoup de sable, il peut être nécessaire de rincer à l'eau les volets (au niveau de l'orice d'aspiration) et le bouton du couvercle du robot, an de permettre un bon fonctionnement.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 14 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C DÉPANNAGE

• Si le robot n'aspire pas les débris : ο Nettoyer le ltre. Il peut être encrassé. Une solution spéciale de nettoyage de ltre peut être utilisée pour éliminer un excès de saleté et/ou de sable.

• Le robot fonctionne, puis s'arrête : ο La turbine peut être obstruée par des débris ; vérier et nettoyer si nécessaire en suivant les instructions de la section entretien. ο Les rouleaux brosse ou les entraînements peuvent être bloqués ; vérier leur état et nettoyer si nécessaire. o 3 orices d’aspiration se trouvent respectivement, sous le bloc ltrant et près du rouleau ; vérier leur état et nettoyer si nécessaire. o Le robot peut aussi s’arrêter en plein milieu de la piscine et faire marche arrière au cours du cycle de nettoyage. Cette étape fait partie intégrante du cycle programmé.

• Le robot peut être bloqué si une bonde de fond est installée dans la piscine. Le robot peut rester sur la bonde quelque temps, mais se dégagera grâce au programme intégré.

• Performances du robot nettoyeur : Le nettoyage effectué par le robot peut être mal apprécié au cours de ses différents cycles. La propreté de la piscine, à la n d'un cycle complet du robot, permettra de juger de ses performances.

• Si au cours de son cycle, le robot ne nettoie qu'une partie de la piscine, ou une surface réduite, vérier le ltre, le nettoyer le cas échéant, et s'assurer que l'appareil n'est pas bloqué sur les bondes, les buses de nettoyage de fond ou par des jouets. L'utilisateur cherchera l'emplacement le plus adéquat pour un nettoyage optimal.

• Si des débris s'échappent du robot au cours du nettoyage, cela peut être le signe d'un encrassement des ltres. Augmenter alors la fréquence de nettoyage de ces derniers. Vérier qu'aucun débris de grande taille n'obstrue les orices d'aspiration. Retirer les gros débris de la piscine avant d'utiliser le robot. Lorsque le sable ou les feuilles bloque(nt) les clapets en position ouverte, remettre ces derniers en place après les avoir nettoyés.

• Si le cordon ottant s'est entortillé, en raison du blocage du robot sur de gros obstacles tels que pierres, jouets ou bondes de fond, il peut être étiré en le déposant sur toute sa longueur (si possible) au soleil ; la chaleur permettra de le détordre.

• Si la quantité de débris apparaissant à travers les hublots du couvercle est importante, retirer rapidement le robot de l'eau an d'éviter que des débris s'échappent de la cuve et ne soient réintroduits dans la piscine.

• Si vous constatez que le robot passe plus de temps que prévu à nettoyer les parois/ligne d’eau, ramener le otteur en position I (position centrale/par défaut).Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 15 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

CARACTÉRISTIQUES TECHNIQUES

Ref RC9743WCP / RC9745WCP Poids (sans câble) 10,45 Kg Longueur du câble, type 16,76 m Matières ABS à haute résistance au choc ; pièces métalliques en acier inoxydable Moteur Pompe Entraînement CIRCUIT Vitesse (en tr/min) 2 700 55 - Tension 24 V ⎓ 22 V ⎓ 5 V ⎓ Intensité (A) 2,62 A 0,63 A - Étanchéité Joint torique & joints d’arbre triples. Carter moteur En polypropylène, hermétique, étanche Protection contre les surcharges Contrôle électronique des surcharges avec arrêt automatique Température de fonctionnement optimale 10°C - 35°C Filtre Type Panneau à élément plissé amovible, réutilisable Matériau ltrant Mélange plissé cellulose/polyester Contrôle du programme de nettoyage Type Microprocesseur à logique de contrôle Adaptive Seek Control Logic (ASCL

Cycle de nettoyage Cycle complet Cycle de nettoyage du fond seul 4 heures 2 heures Système d'entraînement Entraînement direct avec guides en polyuréthane & paliers en acétal/acier inoxydable Alimentation électrique Tension primaire d'entrée 230 V

Tension secondaire de sortie 24 V ⎓ Intensité de sortie nominale 4 A Poids 3,8 Kg Expédition Longueur Largeur Hauteur Dimensions du carton (mm) 620 440 752 Poids d'expédition avec chariot 22,3 KgHayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 16 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Ce robot nettoyeur pour piscine a été fabriqué avec le plus grand soin pour répondre aux exigences de sécurité. En matière de sécurité de fonctionnement, veuillez observer les réglementations établies :

APRÈS VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIRE, AFIN D’ÉVITER UN DANGER. Bien que le robot ait été étudié pour fonctionner avec le maximum de sécurité, nous vous recommandons de manipuler l'appareil avec le plus grand soin et de vérifier fréquemment l'état du cordon, comme pour tout autre appareil électrique. Après utilisation, sortez le robot de l'eau et rincez-le à l'eau claire. Le cas échéant, détortillez le cordon.Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 17 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C Garantie limitée HAYWARD

Les produits HAYWARD sont garantis contre tous défauts de fabrication ou de matières pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture. Dans le cadre de sa garantie, HAYWARD choisira de réparer ou de remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification, et de ne comporter que des pièces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d’oeuvre, etc.) sont exclus de la garantie. HAYWARD ne pourra être tenue pour responsable des dommages directs ou indirects résultant d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit. Pour toute demande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur. Le retour de l'équipement en usine ne sera accepté qu'avec notre accord préalable. Les pièces d'usure ne sont pas couvertes par la garantie.

EXCEPTIONS ET EXCLUSIONS DE LA GARANTIE

Le robot doit être branché selon les normes électriques exigées par la notice. Tous dommages, défauts, dysfonctionnements ou autres pannes de votre appareil résultant du non respect des exigences requises pour l'alimentation électrique seront exceptés et exclus de la garantie. Les défauts, dysfonctionnement, pannes ou dommages du robot consécutifs à l'utilisation incorrecte, non raisonnable, imprudente, ou encore abusive de la part du client sont également exclus de la garantie. Pour toute réparation effectuée par un personnel autre que celui autorisé (personnel qualifié), sans autorisation préalable de l'usine, HAYWARD peut décider unilatéralement de ne pas appliquer la garantie et de ne pas rembourser la réparation, en raison du non respect des instructions spécifiées par la société. Les panneaux filtrants ne sont pas couvertes par cette garantie et ne seront remplacées qu'après acceptation de la prise en charge des frais par le client. Norme électrique/Pays F NF C 15-100 GB BS7671:1992 D DIN VDE 0100-702 EW EVHS-HD 384-7-702 A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990 E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 M MSA HD 384-7-702.S2 IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999

I CEI 64-8/7 CZ CSN 33 2000 7-702

LUX 384-7.702 S2 SK STN 33 2000-7-702 NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2 P RSIUEE TR TS IEC 60364-7-702Hayward n’applique sa garantie de qualité, de fonctionnement et de sécurité à ses produits que si ceux-ci sont constitués de composants d’origine Hayward . L’utilisation de composants qui ne sont pas d’origine Hayward annule toute garantie. Page 18 sur 18 Robot nettoyeur SharkVAC XL™ Pilot Rev. C Nous vous remercions vivement pour l'achat de ce robot nettoyeur de piscine entièrement automatique, piloté par microprocesseur. Ce manuel contient des informations importantes relatives au fonctionnement et à l'entretien de votre robot nettoyeur. Le conserver pour vous y reportez ultérieurement. Pour toute assistance technique, appelez Hayward au [phone]. POUR ENREGISTRER VOTRE PRODUIT SUR NOTRE BASE DE DONNÉES, ALLEZ SUR : www.hayward.fr (section Services)

Enregistrer les informations suivantes pour référence ultérieure, le cas échéant :

6) Numéro partie____________________Numéro de série________________________

N'employer le robot nettoyeur qu'une fois la remise en service piscine après hivernage effectuée. Pour votre information Remarque MANUEL DE L'UTILISATEURSharkVAC XL
