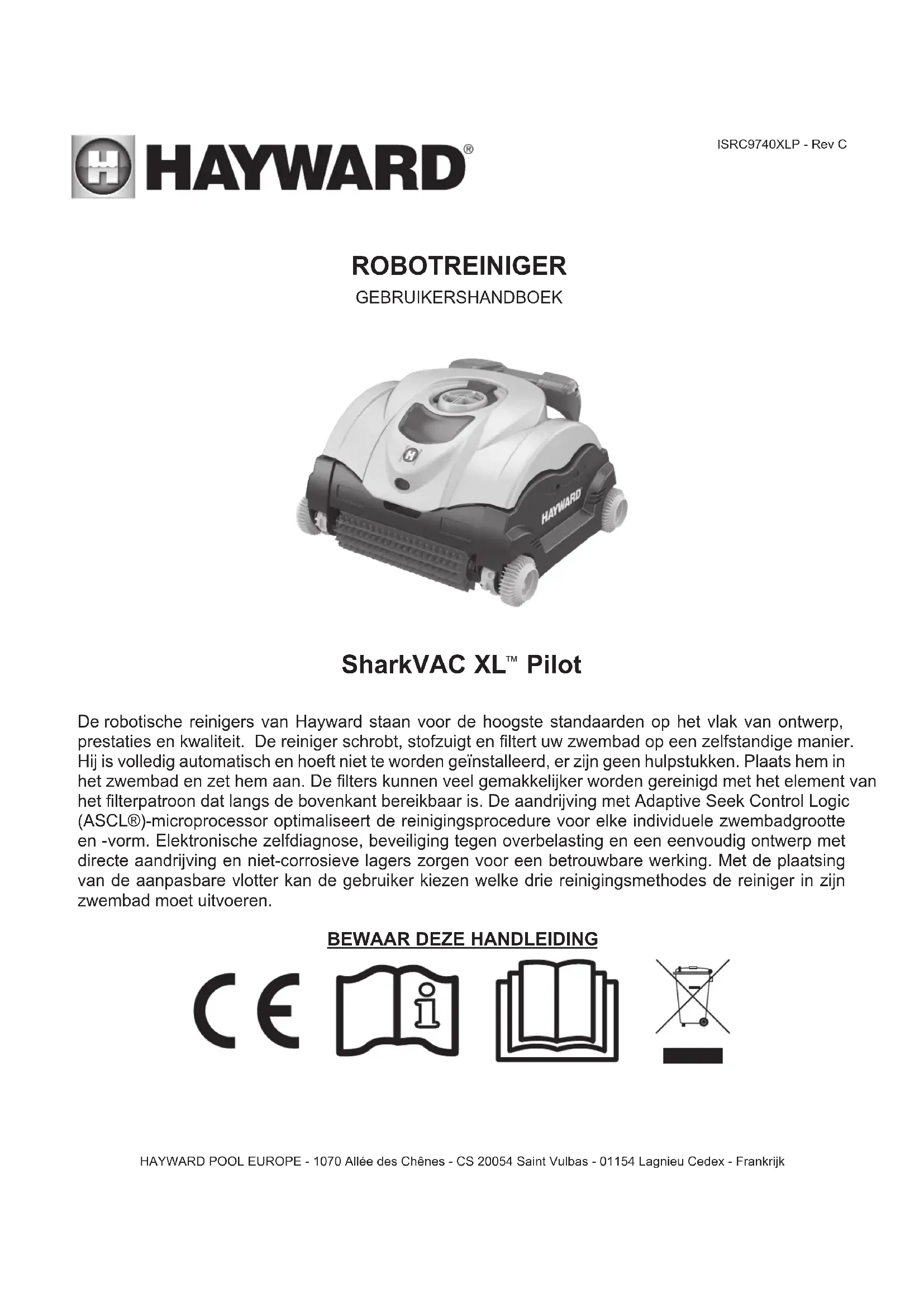

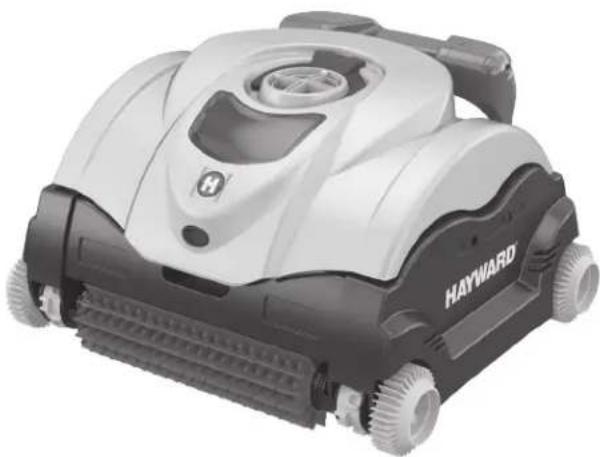

GEBRUIKSAANWIJZING SharkVac XL Pilot HAYWARD

Pilot De robotische reinigers van Hayward staan voor de hoogste standaarden op het vlak van ontwerp, prestaties en kwaliteit. De reiniger schrobt, stofzuigt en ltert uw zwembad op een zelfstandige manier. Hij is volledig automatisch en hoeft niet te worden geïnstalleerd, er zijn geen hulpstukken. Plaats hem in het zwembad en zet hem aan. De lters kunnen veel gemakkelijker worden gereinigd met het element van het lterpatroon dat langs de bovenkant bereikbaar is. De aandrijving met Adaptive Seek Control Logic (ASCL®)-microprocessor optimaliseert de reinigingsprocedure voor elke individuele zwembadgrootte en -vorm. Elektronische zelfdiagnose, beveiliging tegen overbelasting en een eenvoudig ontwerp met directe aandrijving en niet-corrosieve lagers zorgen voor een betrouwbare werking. Met de plaatsing van de aanpasbare vlotter kan de gebruiker kiezen welke drie reinigingsmethodes de reiniger in zijn zwembad moet uitvoeren.

BEWAAR DEZE HANDLEIDING

HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - Frankrijk ISRC9740XLP - Rev C ROBOTREINIGER GEBRUIKERSHANDBOEKHayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 2 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C De fundamentele veiligheidsmaatregelen moeten altijd worden gevolgd, met inbegrip van de volgende: Als u de instructies niet volgt, kan dat leiden tot ernstige verwondingen en/of de dood

Dit is het symbool dat duidt op belangrijke veiligheidsinformatie. Wanneer u dit symbool op uw apparatuur of in deze handleiding ziet, moet u kijken welke van de volgende signaalwoorden vermeld staan en moet u alert zijn voor lichamelijke verwondingen.

WAARSCHUWING duidt op gevaren die mogelijk kunnen leiden tot lichamelijke verwondingen, de dood of ernstige schade aan eigendommen, en die tot een risico leiden indien ze niet worden opgevolgd.

LET OP duidt op gevaren die zeker of mogelijk leiden tot niet-ernstige of matige lichamelijke verwondingen en/of schade aan eigendommen, en die tot een risico leiden indien ze niet worden opgevolgd. Het kan klanten ook wijzen op acties die onvoorspelbaar en onveilig zijn. Het etiket OPMERKING duidt op speciale instructies die belangrijk zijn, maar die niets te maken hebben met risico’s.

WAARSCHUWING - Lees en volg alle instructies in deze gebruikershandleiding en op de apparatuur. Als u de instructies niet volgt, kan dat leiden tot verwondingen.

WAARSCHUWING – Dit document dient aan de eigenaar van het zwembad te worden overhandigd en moet door de eigenaar op een veilige plaats worden bewaard.

WAARSCHUWING – Dit apparaat mag alleen gebruikt worden door kinderen van 8 jaar en ouder en personen met mindere fysieke, zintuiglijke of mentale vaardigheden of met een gebrek aan ervaring en kennis, indien zij onder toezicht staan/instructies hebben ontvangen en de gevaren begrijpen die van toepassing zijn. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mag niet door kinderen uitgevoerd worden tenzij ze ouder dan 8 jaar zijn en onder toezicht staan. Houd het apparaat en het snoer buiten het bereik van kinderen onder de 8 jaar.

WAARSCHUWING – Sta niet toe dat kinderen de reiniger gebruiken of dat ze ermee spelen.

WAARSCHUWING – Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie.

LET OP – Inspecteer de reiniger en de slangen regelmatig. Gebruik deze niet als deze beschadigd zijn of als er ruwe randen op de reiniger zichtbaar zijn, anders kan het zwembad beschadigd raken.

WAARSCHUWING – Gebruik de reiniger nooit wanneer zich mensen in het zwembad bevinden.

WAARSCHUWING – Voordat u dit apparaat installeert, moet u alle waarschuwingen en instructies lezen en opvolgen. Het niet opvolgen van de veiligheidswaarschuwingen en instructies kan resulteren in zwaar letsel, dood en schade aan eigendommen.

LET OP – Verslechtering, verkleuring of brosheid van zwembadafwerking kan na verloop van tijd worden veroorzaakt afzonderlijk of in combinatie door ouderdom, ongebalanceerde chemische samenstelling van zwembadwater, onjuiste installatie en andere factoren. De koper doet hierbij afstand van alle claims en vrijwaart de fabrikant van alle claims voor schade aan zwembadbepleistering of vinyl liner in het zwembad van de koper op basis van het gebruik en/of de werking van de reiniger. De fabrikant zal in geen geval aansprakelijk zijn voor verliezen of schade, direct, indirect of incidenteel, die voortvloeien uit het gebruik of het onvermogen de reiniger in het zwembad van de koper te gebruiken.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 3 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C

GEVAAR Risico op elektrische schok of elektrocutieDe elektrische toevoer van dit product moet worden geïnstalleerd in overeenstemming met alle van kracht zijnde plaatselijke voorschriften (zie p. 17) en bepalingen. Een foutieve installatie zal leiden tot elektrisch gevaar, wat kan resulteren in dood of ernstige verwonding van zwembadgebruikers en anderen door een elektrische schok en kan ook schade aan eigendommen veroorzaken.

WAARSCHUWING Speel niet met de reiniger of kabel en gebruik hem niet op uw lichaam. Risico op vastklemming of losrukking van haar of lichaamsdelen. De zwemmers kunnen over de kabel struikelen of erin verstrikt raken, wat tot verdrinking kan leiden.

LET OP Voor u de reiniger installeert, moet u op de hoogte zijn van zijn toepassingsmogelijkheden. De reiniger werd niet ontworpen voor de automatische reiniging van trapjes of om gebruikt te worden onder een afdekzeil. Het apparaat is ook niet bestemd voor de allereerste schoonmaakbeurt van een nieuwe zwembadinstallatie. Gebruik van de reiniger

WAARSCHUWING Een differentiaalbeveiliging van 30 mA moet worden geïnstalleerd om uw stopcontact te beveiligen en om het risico op mogelijke elektrische schokken te vermijden. Indien u dit niet doet, ontstaat er mogelijk elektrisch gevaar wat kan resulteren in dood of ernstige verwonding van zwembadgebruikers en anderen door een elektrische schok en kan er ook schade aan eigendommen ontstaan.

LET OP Zet de zwembadreiniger NIET in de stand "AAN" als hij zich niet in the water bevindt. Als u de reiniger buiten het zwembad gebruikt, kan dit ernstige schade veroorzaken en vervalt uw garantie. Zet de stroombron altijd in de stand "UIT" en trek de stekker uit het stopcontact voor u de reiniger uit het zwembad haalt.

WAARSCHUWING Het is verplicht een veilige afstand te bewaren tussen de stroombron en het zwembad zoals vereist door de van kracht zijnde installatiestandaard (minimum 3,5 m).Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 4 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C Beste eigenaar van een robotreiniger van Hayward, Bedankt dat u voor Hayward hebt gekozen. Voor een optimale werking moet u onderstaande stappen lezen en opvolgen:

1. Maak de lterpatronen van de reiniger grondig schoon na elk gebruik of zo vaak als nodig om de

optimale werking van de reiniger te garanderen.

2. Voor u uw reiniger gebruikt en vooral bij de eerste ingebruikname van het zwembad moet u grote

voorwerpen die de werking van de reiniger mogelijk verminderen uit het zwembad halen. Reinig de lter frequent als het zwembad bijzonder vuil is

3. Voor het eerste gebruik moet u de reiniger gedurende de volledige cyclus (4 uur) laten draaien voor

een proper zwembad en zodat u een goed beeld krijgt van de mogelijkheden van de reiniger.

4. De reiniger beweegt mogelijk periodiek richting zwembadwand, maar schakelt niet noodzakelijkerwijs

over op verticale positie. Dit is een normaal deel van de geprogrammeerde cyclus.

5. De reiniger stopt mogelijk middenin het zwembad en draait zich om tijdens de reinigingscyclus. Dit is

een normaal deel van de geprogrammeerde cyclus.

6. Zet de reiniger NIET aan als hij zich niet in het water bevindt. De startknop mag enkel op de stand

"AAN" worden gezet als het apparaat ondergedompeld is. Het apparaat schakelt zichzelf automatisch uit, maar u kunt de vermogensschakelaar best op de stand "UIT" zetten als de reinigingsbeurt voltooid is.

7. Zorg ervoor dat het apparaat alleen in een stopcontact van 230 V

beveiligd tegen kortsluitingen wordt gestopt. Installeer een differentiaalbeveiliging van 30 mA om het risico op elektrische schokken, veroorzaakt door een eventuele beschadiging van de elektrische isolatie, te voorkomen.

8. Plaats de stroombron van de reiniger zo dat hij zich op een afstand van minimum 3,5 meter van de

zwembadrand bevindt. De lengte van de standaardkabel van de reiniger bedraagt 16,76 meter. STOP

APPARAAT GEBRUIKT!Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 5 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C ALGEMENE GEBRUIKSINSTRUCTIES Neem de tijd om vertrouwd te raken met de reiniger (guur 3). Doorheen de handleiding wordt aan deze guur gerefereerd als er wordt verwezen naar de verschillende onderdelen van de reiniger. Pak de reiniger uit door de doos op haar zijkant te plaatsen en de reiniger eruit te halen. De reiniger en stroombron worden vooraf aan het karretje bevestigd. Zie guur 4 voor het karretje.

1. Kies het dichtstbijzijnde AC-stopcontact van 230 V

dat beveiligd is tegen kortsluitingen. Installeer een differentiaalbeveiliging van 30 mA om het risico op elektrische schokken, veroorzaakt door een eventuele beschadiging van de elektrische isolatie, te voorkomen.

2. Plaats de stroombron van de reiniger zo dat hij zich op een afstand van 3,5 meter van de zwembadrand

bevindt. De lengte van de standaardkabel van de reiniger bedraagt 16,76 meter.

3. Sluit de losse kabel aan op de stroombron. Gebruik alleen de originele stroombron van Hayward.

4. Plaats de reiniger in het zwembad. Hij zal geleidelijk aan naar de bodem van het zwembad zinken als

de lucht binnenin wordt losgelaten.

5. Sluit de stroombron aan op het beveiligde stopcontact en activeer hem. De reiniger zal gedurende

enkele minuten een zelfdiagnoseproces uitvoeren voordat de reinigingscyclus wordt gestart.

Let op: Zet de stroombron NIET op de stand "AAN" als de reiniger zich niet in het water bevindt. Dit kan resulteren in schade aan de pomp en afdichtingen van de aandrijfmotor waardoor de garantie VERVALT.

6. De reiniger schakelt zichzelf na 90 minuten voor de snelle reinigingscyclus of na 4 uur voor de volledige

reinigingscyclus automatisch uit. Als het zwembad in minder dan 90 minuten gereinigd is, kunt u de reiniger manueel uitschakelen door de stroombron op de stand "uit" te plaatsen. Als een tweede reinigingscyclus vereist is, moet u de stroombron 10 seconden op de stand "UIT" zetten en dan opnieuw starten. (zie Gebruiksintructies stroombron) Fig. 1 3,5 m Fig. 2Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 6 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C

7. Nadat het zwembad werd gereinigd moet u de stroombron op de stand "UIT" zetten voor u de reiniger

uit het zwembad haalt.

8. Haal de reiniger via de ondiepe kant van het zwembad uit het water en trek aan de kabel totdat de

reiniger zich aan de oppervlakte bevindt. Haal de reiniger dan uit het water met het handvat, NIET met de kabel.

9. Als het stroomsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens

onderhoudsagent of ander bevoegd personeel om gevaar te vermijden.

10. Alle elektrische aansluitingen dienen door een erkende bevoegde professionele elektricien en

volgens de in het land van installatie geldende normen te worden uitgevoerd (zie p. 17). Let op: Als u aan de kabel trekt, rol deze dan hand over hand op en NIET rond uw arm. BETREED HET ZWEMBAD NIET ALS DE REINIGER ACTIEF IS. De optimale watertemperatuur voor de reiniger is 10 ºC tot 35 ºC. Haal de reiniger na elk gebruik uit het zwembad. Als u de reiniger permanent in het zwembad laat liggen, zijn er mogelijk extra onderhoudsvereisten. GEBRUIKSINSTRUCTIES STROOMBRON Als de voeding aan het begin wordt ingeschakeld AAN de achterkant zal automatisch de CYCLUS ‘BODEM ALLEEN’ worden geselecteerd. Dit wordt aangegeven door het lampje op de cycluskeuzeschakelaar. De reiniger zal automatisch worden uitgeschakeld na een gebruik van 2 uur in deze cyclus. Voor het selecteren van de volledige reinigingscyclus, drukt u op de knop ‘VOLLEDIGE CYCLUS’ op een willekeurig moment tijdens de reiniging. Als de CYCLUS ‘BODEM ALLEEN’ is voltooid, schakelt u gewoon de voeding uit en weer in, waarna u op de knop ‘VOLLEDIGE CYCLUS’ drukt. Het lampje op de cycluskeuzeschakelaar geeft aan dat de volledige cyclus is geselecteerd. De reiniger zal automatisch worden uitgeschakeld na een gebruik van 4 uur in deze cyclus. Opmerking: om de bodem- en wandmodus te verlaten, gaat u naar de modus ‘bodem alleen’ en schakelt u de voeding uit en weer in. De modus ‘bodem alleen’ zal automatisch worden geselecteerd. Dit wordt aangegeven door het lampje op de cycluskeuzeschakelaar.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 7 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C Fig. 3

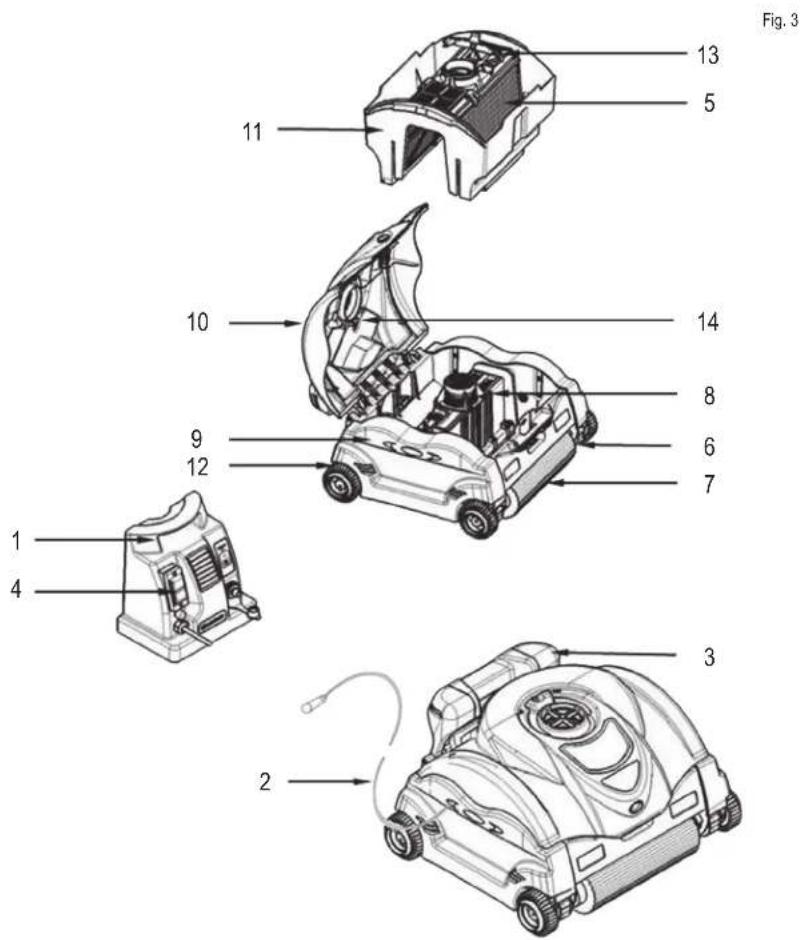

2. Losse kabel 9. Zijpaneel

4. Aan/uit-schakelaar 11. Filterbak

7. Schuimroller 14. VlotterHayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 8 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C INSTRUCTIES VOOR HET KARRETJE - ZIE SCHEMA - Het karretje zal gedeeltelijk gemonteerd worden geleverd in een kartonnen doos zonder de hendel en as. - Plaats de schroef in de buis aan de onderzijde van het karretje en bevestig hem met een bout (3) - Plaats de hendel in de bovenzijde van de buis, plaats de schroef en zet hem vast met de bout (4)

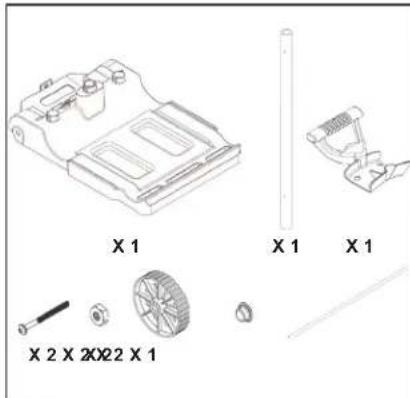

Fig. 4Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 9 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C ONDERHOUD Reinig het lterpatroon na elk gebruik:

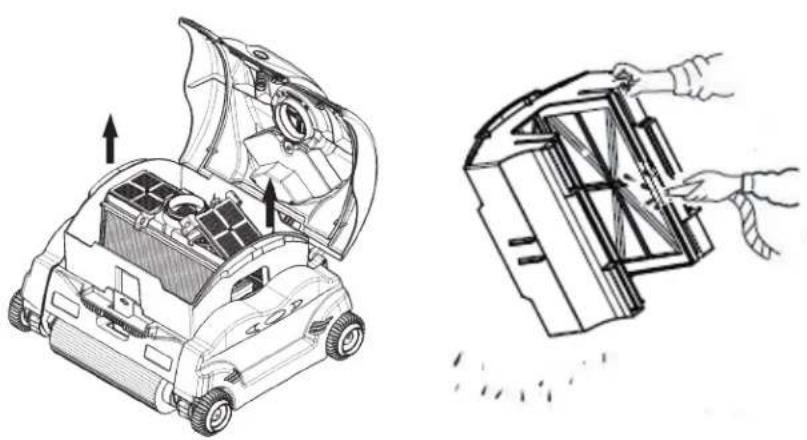

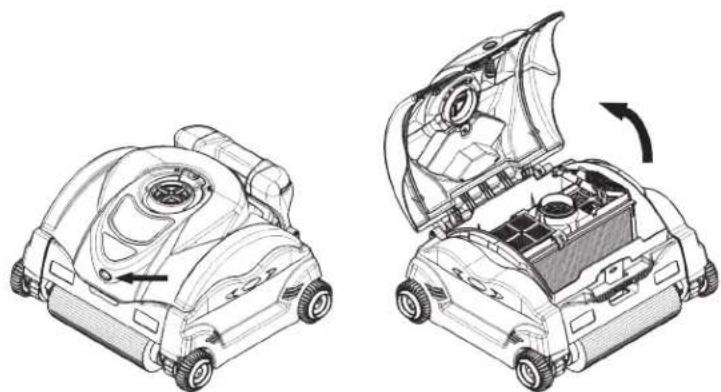

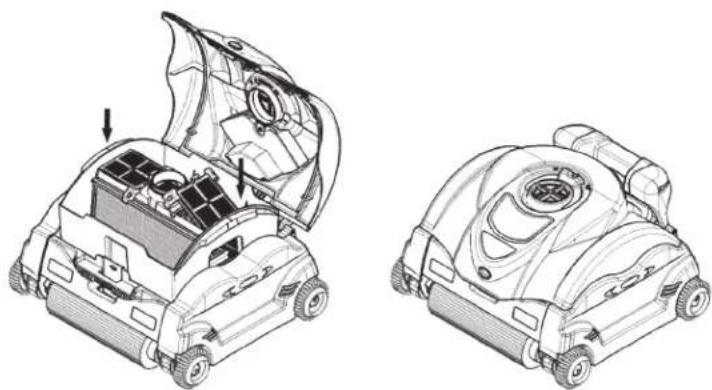

1. Open de reiniger door op het knopje van de klep te drukken en het klepdeksel uit te klappen.

2. Verwijder de lterbak door deze met twee handen langs beide kanten uit de reiniger te tillen.

3. Kantel de bak om de overblijfselen te verwijderen en spoel hem af met een tuinslang om kleine

afvaldeeltjes te verwijderen. 4. Filterpatronen moeten niet worden verwijderd voor de reiniging.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 10 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C

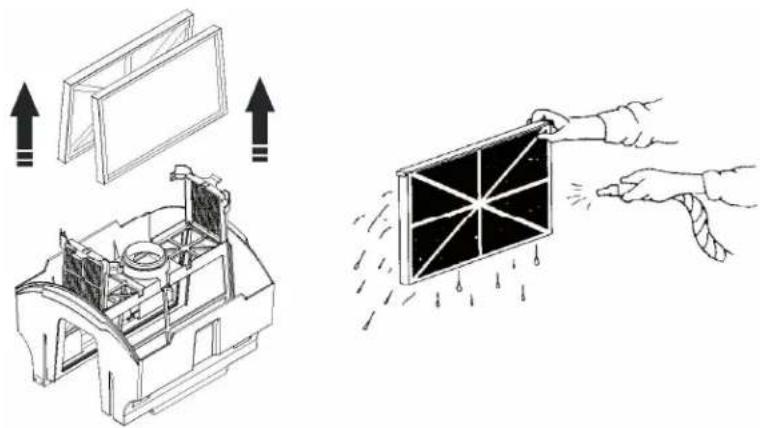

5. Verwijder de lterpatronen:

a. Klik de vergrendeling van beide lters los en til ze op b. Verwijder de lterpatronen. Gebruik een tuinslang met een sproeikop en was de lterelementen om de overblijfselen te verwijderen. Houd de lterelementen zoals getoond zodat de overblijfselen eruit kunnen vallen. c. Was de volledige lterbak. (Eerder afgebeeld). d. Plaats de lterpatronen opnieuw in de lterbak zodat de verstevigingselementen van het centrale frame naar binnen wijzen e. Klik de vergrendelingen van de lterdeur op hun plaats.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 11 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C Periodieke reiniging van bewegende onderdelen

WAARSCHUWING: Trek de stekker van de stroombron uit het stopcontact voor u de bewegende onderdelen reinigt.

• Controleer de venturibuis om ervoor te zorgen dat er zich geen afval of haar in de rotor bevindt.

• De rotor kan worden gereinigd met een tuinslang.

• Spuit met een tuinslang water rond de vlotter om zand of vuil te verwijderen, zodat de positie van de vlotter gemakkelijk kan worden gewijzigd.

• Verwijder al het afval dat zich tussen de banden en wielen heeft opgestapeld. Opslag Wanneer het apparaat zich niet in het water bevindt, moet u het opslaan op een droge plaats in de schaduw bij een temperatuur van 4 °C tot 46 °C. Kabelonderhoud Bij continu gebruik kan de kabel kronkelingen gaan vertonen (zoals een telefoonsnoer). Om dit te verhelpen moet het snoer regelmatig worden uitgerokken in de zon. BELANGRIJK: De kabel moet regelmatig worden gecontroleerd op externe schade.

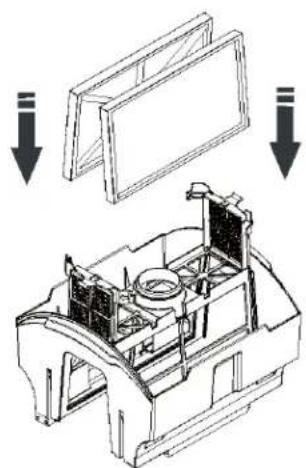

6. Plaats de lterbak opnieuw in de reiniger en bepaal met behulp van het afgebeelde schema wat de

voor- en achterzijde is.

7. Sluit de klep en druk op het knopje van de klep om de klep op zijn plaats vast te klikken.

OPMERKING: Er kan schoonmaakmiddel voor lters worden gebruikt om het overtollige vuil en/of zand te verwijderen. Herinnering: Hoe zuiverder uw lter, hoe efciënter de zwembadreiniging.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 12 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C Achterzijwandbeklimmen Vlotterpositie WATERLIJN- Methode voor selectie Normale reinigingReiniging van de waterlijnActieve bodemreiniging WANDBEKLIMMING Deze SharkVAC XL™ Pilot reiniger is uitgerust met een "beweegbare drijftechnologie" waarvoor een patent werd aangevraagd. Elke drijfpositie (I, II en III) leidt tot een andere manier van wandbeklimmen. Drijfpositie 'I" is de standaardpositie, waarbij de vlotter zich in het midden van de reiniger bevindt. Dat is de beste reinigingsmethode voor de meeste zwembaden. Bij drijfpositie "II" wordt een extra hoek in de beweging mogelijk, waarbij de reiniger sneller langs de waterlijn of de zwembadrand zal drijven, waardoor een groter gebied kan worden gereinigd. Bij drijfpositie "III" is de bewegingshoek kleiner en zal de reiniger meer tijd besteden aan het reinigen van de zwembadwand langs de waterlijn. Deze vlotterpositie zal de muurklimfunctie bevorderen in zwembaden met gladde oppervlakken zoals tegels en glasvezel. Selectiemethode: de positie kan worden ingesteld met het afdekzeil gesloten, met behulp van de schuifhendel, of wanneer het afdekzeil open is, door de vlotterdoos naar de gewenste plaats te verschuiven.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 13 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C

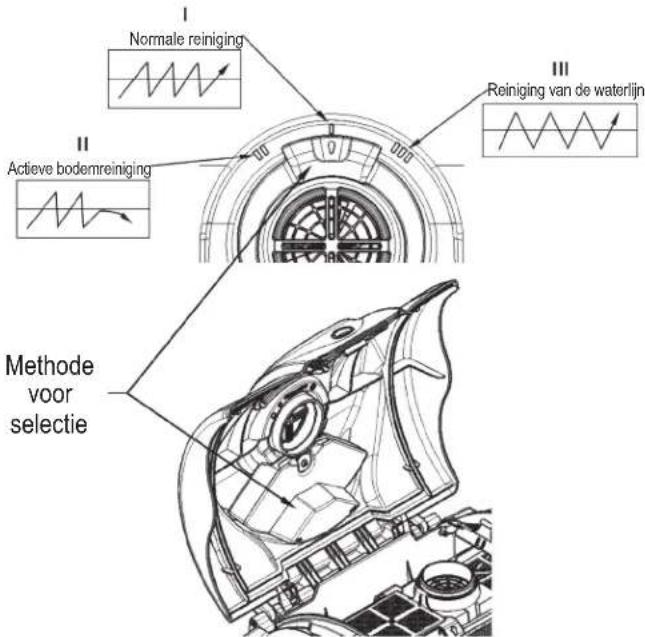

DE REINIGINGSFUNCTIE ‘BODEM ALLEEN’

De modus ‘bodem alleen’ kan worden gebruikt wanneer u alleen de bodem van uw zwembad wilt reinigen of wanneer u gebruik maakt van een afdekzeil. De voornaamste functie ervan is het zwembad sneller schoon te maken door alleen de zwembadbodem te reinigen als de wanden niet moeten worden gereinigd. De modus ‘bodem alleen’ is erg handig als het zwembad is uitgerust met een hard afdekzeil. De reiniger blijft dan op de bodem zodat de reiniger en het afdekzeil niet worden geraakt of beschadigd wanneer dit laatste gesloten is. Tijdens het seizoen en voor regelmatige reiniging is de modus ‘bodem alleen’ sneller en zuiniger. BELANGRIJKE TIPS

• Laat het apparaat niet in het water vallen of gooi het er niet in. Plaats de reiniger uit de buurt van de zwembadwand maar gooi de reiniger niet in het zwembad.

• Als het lterpatroon wordt gereinigd na elk gebruik worden de prestaties van het apparaat geoptimaliseerd.

• Vervang versleten borstels en schuimrollers.

• Om verstopping van de lteronderdelen van de reiniger te voorkomen, moet u ervoor zorgen dat alle chemische poeders volledig opgelost zijn voor u de reiniger gebruikt.

• In een zwembad met een hoog calciumniveau, wordt het aanbevolen de lter vaker te reinigen.

• Bewaar de originele verpakking voor periodes van langdurige opslag of verzending indien er herstellingen aan uw reiniger moeten worden uitgevoerd.

• De verzegelde motoreenheid en stroombron bevatten geen onderdelen die door de gebruiker zelf kunnen worden hersteld. Indien u deze onderdelen opent, VERVALT uw garantie.

• Verwijder voorwerpen zoals een thermometer, speelgoed en andere uit het zwembad voordat u het apparaat gebruikt. Zo'n voorwerpen kunnen verstopping van de reiniger veroorzaken en tot schade aan het apparaat en/of uw zwembad leiden.

• De lterbak werd ontworpen om te worden gereinigd terwijl de lters geïnstalleerd in geval van de normale reinigingsprocedure. Voor een grondige reiniging kan de gebruiker elk lterpatroon verwijderen en apart reinigen.

• Tijdens de normale bedrijfscyclus van de reiniger zal de zijde met de hendel vanaf de bodem van het zwembad opstijgen zodat het apparaat obstakels, zoals hooggelegen afvoerbuizen en traptreden, kan ontwijken.

• Voor reinigers die worden gebruikt in zandrijke zones moet de reiniger mogelijk met water worden afgespoeld ter hoogte van de appen (ap van de lterbak bevindt zich bij de toevoeropening) en ter hoogte van de drukknop van de klep zodat hun werking niet wordt belemmerd.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 14 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C PROBLEEMOPLOSSING

• Als de reiniger geen jne of grove afvaldeeltjes opzuigt: ο Reinig de lter. Deze is mogelijk verstopt. Er kan schoonmaakmiddel voor lters worden gebruikt om het overtollige vuil en/of zand te verwijderen

• Als de reiniger aanvankelijk normaal werkt, maar daarna stopt: ο De rotor is mogelijk verstopt of bedekt met vuil. Controleer en reinig hem indien nodig volgens de instructies van het deel "onderhoud". ο Borstelroller of rupsbanden zijn vastgelopen. Controleer of ze vuil zijn en reinig ze indien nodig. o De reiniger werkt zowel via een timer als een detectiesensor voor zwembadwanden en reageert op het mechanisme waarvan hij het eerst een signaal ontvangt. o Er zijn 3 toevoeropeningen aan de onderkant van de lterbak en naast de borstelroller. Controleer of ze vuil zijn en reinig ze indien nodig.

• De reiniger kan vast komen te zitten als er een hoofdafvoerbuis in het zwembad is geïnstalleerd. De reiniger kan gedurende een korte periode op de afvoerbuis vast blijven zitten, maar zal zichzelf uiteindelijk losmaken met behulp van het ingebouwde reinigingsprogramma.

• Waarneming van de reinigingsprestaties: Er kan verwarring bestaan over hoe moet worden waargenomen hoe de reiniger op verschillende tijdstippen tijdens elke cyclus werkzaam is. Het is belangrijk de prestaties van de reiniger te beoordelen door de zuiverheidsgraad te controleren nadat de reiniger een volledige reinigingscyclus heeft uitgevoerd.

• Als de reiniger tijdens een cyclus een beperkte reiniging uitvoert of slechts een kleine zone reinigt, moet u de lter nakijken en reinigen indien nodig en ervoor zorgen dat het apparaat niet vast komt te zitten op afvoerbuizen, reinigingskoppen op de bodem of speelgoed. De gebruiker kan de reiniger op verschillende plaatsen testen om de optimale plaats voor reiniging te vinden.

• Als er vuil uit de reiniger valt terwijl u hem uit het zwembad haalt, is de lter mogelijk overbelast. Verhoog de frequentie of reinig de lter. Controleer of er geen grote vuildeeltjes een van de drie toevoeropeningen blokkeren. Grote vuildeeltjes moeten uit het zwembad worden verwijderd voor u het apparaat gebruikt. Als de afvoerappen niet geplaatst zijn of in open positie vastgeklemd zitten door zand of bladeren kunnen de appen terug op hun plaats worden geklikt nadat de betreffende zone werd gereinigd.

• Als de losse kabel in de war geraakt doordat de reiniger vast komt te zitten op grote voorwerpen zoals stenen, speelgoed of hoofdafvoerbuizen, kunnen de kronkels worden verwijderd door de losse kabel volledig (indien mogelijk) in de zon te leggen; de zon zal de kronkels helpen verwijderen.

• Als u veel vuil ziet door het raampje van de klep, haal de reiniger dan snel uit het water om ervoor te zorgen dat het vuil niet uit de lterbak ontsnapt en terug in het zwembad belandt.

• Als u merkt dat de reiniger meer tijd op de muren/tegellijn doorbrengt dan u zou willen, plaats de vlotter dan terug in positie I (midden/standaardpositie).Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 15 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C SPECIFICATIES Ref RC9743WCP / RC9745WCP Gewicht (zonder kabel) 10,45 Kg Kabellengte, type 16,76 m Materiaal Hoogwaardig ABS - Metalen onderdelen uit non-ferro roestvrij staal Motoreenheid Pomp Aandrijving Printplaat Snelheid (toeren) 2 700 55 - Voltage 24 V ⎓ 22 V ⎓ 5 V ⎓ Stroom (amp) 2,62 A 0,63 A - Waterdichte verzegeling Driedubbele, redundante verzegelingen voor radiale as en O-ring Motorbehuizing Verzegeld, waterdicht, hoogwaardig polypropyleen Overbelastingsbeveiliging Elektrisch beheer van overbelasting met automatische uitschakeling Optimale bedrijfstemperatuur van het water 10°C - 35°C Filter Type Verwijdbaar, herbruikbaar, patroon uit geplooide elementen Materiaal Combinatie van geplooid cellulose/polyester Besturing reinigingsproces Type Adaptive Seek Control Logic-microprocessor (ASCL

Reinigingscyclus Volledige cyclus Modus ‘bodem alleen’ 4 uur 2 uur Aandrijfsysteem Directe aandrijving met rupsband uit polyurethaan en acetaal Lagersysteem uit roestvrij staal Stroombron Primaire spanning ingang 230 V

Secundaire spanning uitgang 24 V ⎓ Nominale uitgangsstroom 4 A Gewicht 3,8 Kg Verzending Lengte Breedte Hoogte Afmetingen van doos (mm) 620 440 752 Verzendgewicht met karretje 22,3 KgHayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 16 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C BELANGRIJKE VEILIGHEIDSINSTRUCTIES Deze robotachtige zwembadreiniger werd vervaardigd met de grootste zorgvuldigheid en aandacht voor veiligheid. We raden u aan onderstaande extra veiligheidsvoorzieningen te treffen voor uw zwembad:

ONDERHOUDSAGENT OF ANDER BEVOEGD PERSONEEL OM GEVAAR TE VERMIJDEN. Hoewel de reiniger werd ontworpen om zo veilig mogelijk te werken, raden we u aan voorzichtig om te gaan met de stofzuiger en het elektrische snoer regelmatig te controleren op schade of slijtage, zoals u bij andere elektrische apparaten doet. Verwijder het apparaat na gebruik uit het water, spoel het af met zuiver water en verwijder de eventuele kronkels uit het snoer.Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 17 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C HAYWARD

Beperkte garantie Op alle HAYWARD-producten geldt een garantie van 2 jaar vanaf de aankoop voor alle materiaal- of fabricagefouten. Indien u gebruik wilt maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw factuur te bewaren. De garantie van HAYWARD beperkt zich tot het herstellen of vervangen, zoals gekozen door HAYWARD, van defecte produc- ten, voor zover ze in normale gebruiksomstandigheden en in overeenstemming met de richtlijnen van het gebruikershandboek werden gebruikt, voor zover ze niet werden gewijzigd en uitsluitend werden gebruikt met HAYWARD-onderdelen en -compo- nenten. De garantie geldt niet voor schade ten gevolge van vorst en chemicaliën. Alle andere kosten (transport, werkuren, enz). zijn uitgesloten van garantie. HAYWARD kan niet verantwoordelijk worden gehouden voor directe of indirecte schade die voortvloeit uit verkeerde installatie, verkeerde aansluiting of verkeerd gebruik van een product. Om uw recht op garantie uit te oefenen en de herstelling of vervanging van een product aan te vragen, moet u contact opne- men met uw verdeler. Geen enkele uitrusting die naar onze fabriek wordt teruggestuurd, wordt aanvaard zonder onze voorafgaande schriftelijke goedkeuring. De garantie geldt niet voor reserveonderdelen.

UITZONDERINGEN EN GARANTIEBEPERKING

De reiniger moet overeenkomstig de elektrische vereisten vermeld op de stroombron worden gebruikt. Anders zijn alle schade, defecten, storingen en andere gebreken van de reiniger die voortvloeien uit een niet conform-gebruik uitgesloten van garantie. Defecten, storingen, gebreken of schade aan de reiniger veroorzaakt door verkeerd, onredelijk of onachtzaam gebruik of misbruik door de klant zijn uitgesloten van deze garantie. Als er herstellingen werden uitgevoerd aan uw reiniger door niet-bevoegd personeel (aangesteld voor zulke werkzaamheden) zonder dat u eerst fabrieksinstructies hebt gevraagd, mag HAYWARD, naar eigen goeddunken, beslissen dat de garantie niet van toepassing is en dat zo'n herstelling niet zal worden vergoed omdat er niet werd voldaan aan de specifieke fabrieksinstructies. De garantie geldt niet voor filterpatronen; deze worden uitsluitend vervangen indien u voorafgaand akkoord bent gegaan met de kosten hiervoor. Elektrische norm/land F NF C 15-100 GB BS7671:1992 D DIN VDE 0100-702 EW EVHS-HD 384-7-702 A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990 E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 M MSA HD 384-7-702.S2 IRL Bekabelingsregels + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999

I CEI 64-8/7 CZ CSN 33 2000 7-702

LUX 384-7.702 S2 SK STN 33 2000-7-702 NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2 P RSIUEE TR TS IEC 60364-7-702Hayward garandeert alleen de kwaliteit, de prestaties en de veiligheid van zijn producten als ze worden gemonteerd met originele, door Hayward gefabriceerde onderdelen. Bij het gebruik van niet-originele, niet door Hayward gefabriceerde onderdelen vervalt de garantie. Pagina 18 van 18 SharkVAC XL™ Pilot Robotreiniger Rev. C Gefeliciteerd met uw aankoop van deze microprocessorgestuurde volledig automatische zwembadreiniger. Deze handleiding bevat belangrijke informatie over de werking en het onderhoud van uw reiniger. Bewaar haar voor toekomstig gebruik. Voor technische ondersteuning belt u Hayward op het nummer [phone]. OM UW REINIGER IN ONZE DATABASE TE REGISTREREN, GAAT U NAAR: www.hayward.fr (onderdeel Services)

Registreer de volgende informatie zodat u die altijd voorhanden heeft:

De reinigers mogen niet worden gebruikt om het zwembad te reiningen voor eerste gebruik in de lente. In dat geval, wanneer uw zwembad abnormaal vuil is, moeten onderhoudsstappen worden genomen om het zwembad terug in de toestand te brengen zoals vóór de installatie. Voor uw administratie Opmerking GEBRUIKERSHANDLEIDINGSharkVAC XL
