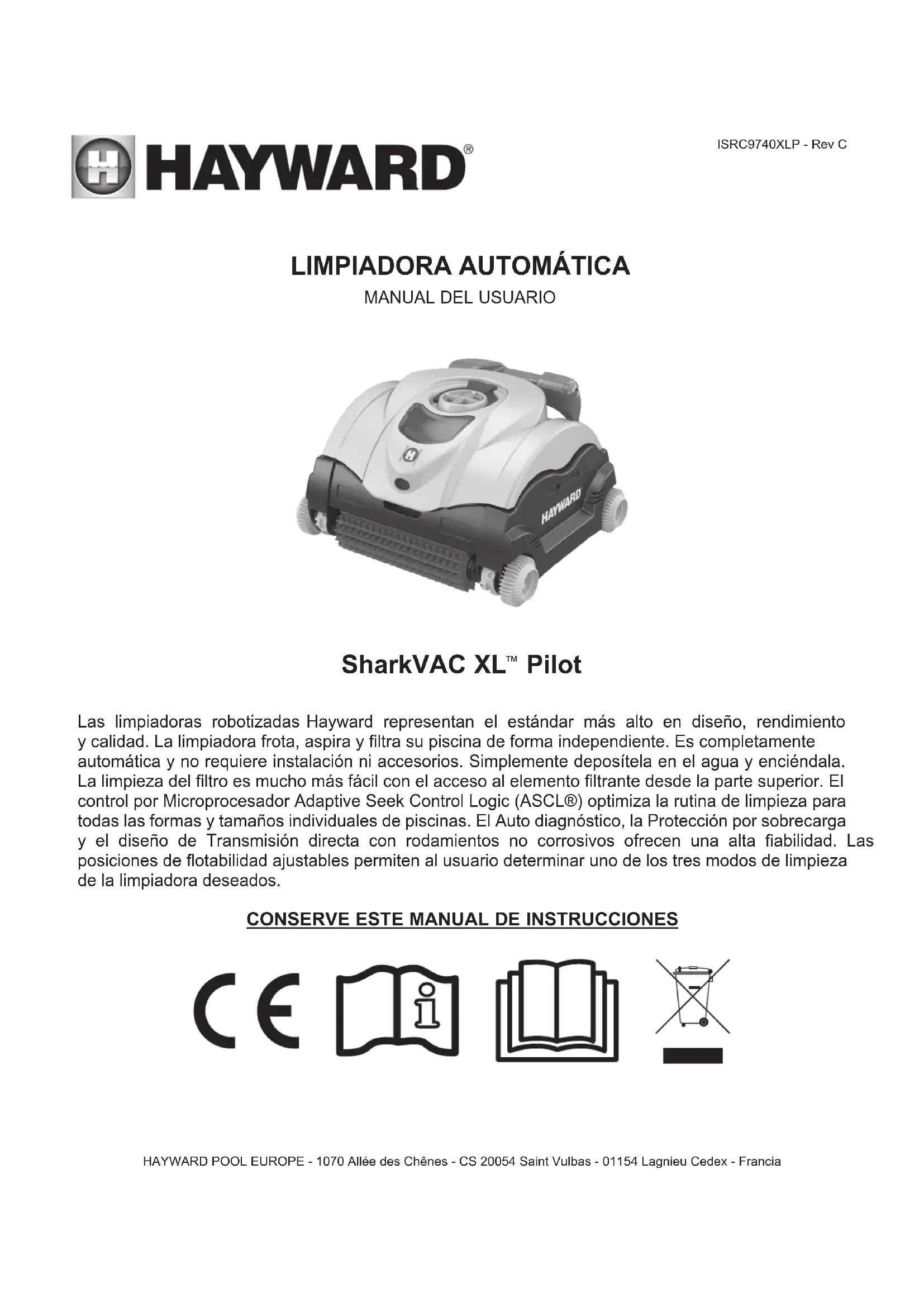

MANUAL DE USUARIO SharkVac XL Pilot HAYWARD

Las limpiadoras robotizadas Hayward representan el estándar más alto en diseño, rendimiento y calidad. La limpiadora frota, aspira y filtra su piscina de forma independiente. Es completamente automática y no requiere instalación ni accesorios. Simplemente depositela en el agua y enciéndala. La limpieza del filtro es mucho más fácil con el acceso al elemento filtrante desde la parte superior. El control por Microprocesador Adaptive Seek Control Logic (ASCL®) optimiza la rutina de limpieza para todas las formas y tamaños individuales de piscinas. El Auto diagnóstico, la Protección por sobrecarga y el diseño de Transmisión directa con rodamientos no corrosivos ofrecen una alta fiabilidad. Las posiciones de flotabilidad ajustables permiten al usuario determinar uno de los tres modos de limpieza de la limpiadora deseados.

CONSERVE ESTE MANUAL DE INSTRUCCIONES

Siempre deben seguirse las precauciones de seguridad básicas, incluyendo las siguientes: La inobservancia de las instrucciones puede causar heridas graves y/o la muerte.

Éste es el símbolo de alerta de seguridad. Cuando vea este símbolo indicado en su equipo o en este manual, fijese en uno de las siguientes señales y permanezca alerta para evitar heridas personales.

⚠️ ADVERTENCIA le advierte sobre peligros que podrían causar heridas personales graves, la muerte o daños importantes a la propiedad y si se ignoran presentan un peligro potencial.

⚠️ PRECAUCIÓN le advierte sobre peligros que causarán o pueden causar heridas personales y/o daños a la propiedad leves o moderados, y se ignoran, presentan un peligro potencial. También puede hacer que los usuarios tomen conciencia de acciones que son impredecibles o inseguras.

La etiqueta AVISO indica instrucciones especiales que son importantes pero no están relacionadas con peligros.

ADVERTENCIA - Leer y seguir todas las instrucciones contenidas en este manual del propietario e indicadas en el equipo. La inobservancia de las instrucciones puede causar lesiones corporales.

ADVERTENCIA – Este documento debe entregarse al propietario de la piscina, el cual deberá conservarlo en un lugar seguro.

ADVERTENCIA – Los niños mayores de 8 años y personas sin el conocimiento o la experiencia necesarios o con discapacidades físicas, mentales o sensoriales pueden utilizar este aparato si han recibido las instrucciones apropiadas y comprenden los peligros que conlleva su uso. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deberán ser realizados por niños, salvo que sean mayores de 8 años y estén supervisados. Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años.

ADVERTENCIA – No permitir que los niños utilicen o jueguen con la limpiadora.

ADVERTENCIA – Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía

PRECAUCIÓN – Controle regularmente la limpiadora y el cable (las mangueras), no la utilice si presenta daños o bordes irregulares visibles, esto puede causar daños a la piscina.

ADVERTENCIA – No utilizar nunca la limpiadora cuando haya personas en el interior de la piscina.

ADVERTENCIA – Antes de instalar este producto, lea y siga todas las advertencias e instrucciones incluidas. Si no se respetan las advertencias sobre seguridad y las instrucciones se pueden ocasionar lesiones graves, muerte o daños en el producto.

PRECAUCIÓN – Se puede producir un deterioro, decoloración o fragilidad del revestimiento de la piscina con el transcurso del tiempo de forma separada o en combinación con la edad de la piscina y el desequilibrio en la composición química del agua, la instalación inapropiada así como otros factores. Por la presente, el cliente renuncia a cualquier reclamación libera al Fabricante de toda reclamación por daños en el yeso o en el revestimiento de vinilo de la piscina del Comprador a causa del uso o funcionamiento de la Limpiadora. El Fabricante no será responsable bajo ninguna circunstancia de ninguna pérdida o daños, directa, incidental o derivada, que pudiera surgir del uso, o imposibilidad del mismo, de la limpiadora en la piscina del Cliente.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

INFORMACIÓN DEL CONSUMIDOR Y SEGURIDAD

PELIGRO	Riesgo de descarga eléctrica o electrocuciónEl suministro eléctrico de este producto debe instalarse conforme a toda la normativa local (ver p17) aplicable. Una instalación inadecuada provocará un peligro eléctrico que podría tener como consecuencia la muerte o lesiones graves para los usuarios de la piscina u otras personas debido a descargas eléctricas, y puede causar daños a la propiedad.
ADVERTENCIA	No jugar con la limpiadora ni con el cable, ni ponérselos en ninguna parte del cuerpo. Podría enganchar o arrancar el cabello o partes del cuerpo. El cable podría provocar tropiezos o enredos a los bañistas que podrían tener como consecuencia el ahogamiento.
PRECAUCIÓN	Antes de instalar la limpiadora, debe saber para qué usos ha sido diseñada. La limpiadora no ha sido diseñada para limpiar escalones automáticamente o para que funcione debajo de una cubierta solar. Tampoco ha sido diseñada para realizar la limpieza inicial durante la instalación de una piscina nueva.

Funcionamiento de la limpiadora

⚠️ ADVERTENCIA		Se debe instalar un dispositivo de protección diferencial de 30 mA para proteger su toma eléctrica y para evitar cualquier descarga eléctrica posible. De no hacerlo se podría provocar un peligro eléctrico que podría tener como consecuencia la muerte o lesiones graves para los usuarios de la piscina u otras personas debido a descargas eléctricas, y puede causar daños a la propiedad.
	PRECAUCIÓN	NO ponga el interruptor de la limpiadora de piscinas en posición "ON" si no está sumergida en el agua. El funcionamiento de la limpiadora fuera del agua puede causar averías graves que tendrían como consecuencia la pérdida de la garantía.Acuérdese siempre de APAGAR ("OFF") la alimentación eléctrica y desenchufarla de la toma de corriente antes de sacar la limpiadora de la piscina.
	ADVERTENCIA	Es obligatorio dejar una distancia de seguridad entrer el suministro eléctrico y la piscina, conforme sea necesario, según el estándar de instalaciones eléctricas (un mínimo de 3,5 m).

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

ALTO

¡LEA ESTOS CONSEJOS IMPORTANTES DE FUNCIONAMIENTO ANTES DE UTILIZAR SU UNIDAD!

Estimado propietario/a de la Limpiadora Automática Hayward:

Gracias por elegir Hayward. Para obtener un rendimiento óptimo, por favor lea y siga las instrucciones siguientes:

1. Los cartuchos del filtro de la limpiadora deben limpiarse completamente después de cada uso o con la frecuencia necesaria para asegurar un rendimiento óptimo.
2. Antes de utilizar su limpiadora, y especialmente cuando use la piscina por primera vez, retire los objetos grandes que puedan reducir el rendimiento del limpiador. Limpie el filtro de limpieza frecuentemente cuando la piscina esté excesivamente sucia.
3. Durante el primer uso, mantenga en funcionamiento la limpiadora durante el ciclo completo (4 horas) para asegurar que se limpia la piscina y que usted pueda aprender completamente las capacidades del limpiador.
4. La limpiadora puede ir periódicamente hasta la pared del vaso pero no necesariamente subir hasta la posición vertical. Esto es una parte normal del ciclo programado.
5. La limpiadora se puede detener en el centro de la piscina e invertir su marcha durante el ciclo de limpieza. Esto es una parte normal del ciclo programado.
6. NO ponga en funcionamiento la limpiadora fuera del agua. El botón de alimentación solamente se debe poner en posición "ON" (ENCENDIDO) cuando la unidad esté completamente sumergida. La unidad se apagará automáticamente, pero lo más recomendable es poner el interruptor de alimentación en la posición "OFF" (APAGADO) cuando la unidad finalice la limpieza.
7. Asegúrese de que la máquina solamente se enchufa a una toma de CA de 230 V\~ protegida de cortocircuitos. Instale un dispositivo de protección diferencial de 30 mA para proteger a las personas de descargas eléctricas causadas por una posible rotura en el aislamiento eléctrico.
8. Coloque la alimentación eléctrica de la limpiadora de manera que esté a una distancia mínima de 3,5 metros del borde de la piscina. La longitud del cable estándar de la limpiadora es de 16,76 metros.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

INSTRUCCIONES GENERALES DE OPERACIÓN.

Tómese un momento para familiarizarse con la limpiadora observando la figura 3. En todo este manual se hace referencia a esta figura cuando se citan los diferentes componentes de la limpiadora.

Extraiga la limpiadora colocando el embalaje de cartón boca abajo y sacándola de la caja como se indica. La limpiadora y la fuente de alimentación están montadas previamente en el conjunto rodante. Véase la figura 4 para el Carrito transporte.

1. Seleccione la toma de 230 voltios ∼ más cercana que esté cerrada y protegida de cortocircuitos. Instale un dispositivo de protección diferencial de 30 mA para proteger a las personas de descargas eléctricas causadas por una posible rotura en el aislamiento eléctrico.
2. Coloque la alimentación eléctrica de la limpiadora de manera que esté a una distancia mínima de 3,5 del borde de la piscina. La longitud del cable estándar de la limpiadora es de 16,76 metros.

Fig. 2 3.5 m

1. Conecte el cable flotante al suministro eléctrico. Utilice la Fuente de Alimentación Eléctrica original fabricada por Hayward.

2. Coloque la limpiadora en la piscina. Se sumergirá lentamente hasta el fondo de la piscina conforme se libera el aire de su interior.

3. Conecte la fuente de alimentación a la toma de corriente protegida y enciéndala. La limpiadora llevará a cabo una rutina de autodiagnóstico durante varios minutos antes de iniciar el ciclo de limpieza.

⚠ Precaución: NO ponga interruptor de la limpiadora de piscinas en posición "ON" (ENCENDIDO) mientras esté fuera del agua. Esto podría provocar averías a la bomba y los sellos del motor impulsor, lo que INVALIDARÁ la garantía.

1. La limpiadora se apagará automáticamente una vez que transcurran 90 minutos con el ciclo de limpieza rápido o 4 horas con un ciclo de limpieza completo. Si su piscina se limpia en menos de 90 minutos, puede apagar la limpiadora manualmente poniendo el interruptor de alimentación en la posición "OFF" (APAGADO).

Si es necesario un segundo ciclo de limpieza, APAGUE la alimentación durante 10 segundos y vuelva a encenderla. (ver las instrucciones de funcionamiento de la Fuente de Alimentación)

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

HAYWARD®

1. Después de que se haya limpiado la piscina, APAGUE (OFF) la alimentación antes de sacar la limpiadora del agua.
2. Saque la limpiadora del agua por la parte de menor profundidad de la piscina tirando del cable hasta que la limpiadora alcance la superficie. A continuación, sáquela del agua utilizando el asa, NO el cable.
3. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su concesionario o personas cualificadas de forma similar, para evitar que se produzcan peligros.
4. Todas las conexiones eléctricas deben ser efectuadas por un electricista profesional autorizado cualificado y según las normas vigentes en el país de instalación. (ver p. 17).

Precaución: Cuando tire del cable, enróllelo mano sobre mano - NO lo enrolle alrededor del brazo.

NO ENTRE EN LA PISCINA MIENTRAS LA LIMPIADORA ESTÉ EN FUNCIONAMIENTO.

El margen de temperatura del agua de funcionamiento óptimo de la limpiadora es de 10°C - 35°C.

Saque la limpiadora de la piscina después de cada uso. La permanencia de la limpiadora constantemente en la piscina puede acarrear mantenimientos técnicos adicionales.

INSTRUCCIONES DE FUNCIONAMIENTO DE LA FUENTE DE ALIMENTACIÓN

Cuando el equipo se encuentre encendido al inicio (posición ON), el CICLO DE SÓLO FONDO se seleccionará automáticamente. Se indicará mediante la luz del interruptor de selección de ciclo. El limpiador se apagará automáticamente tras 2 horas de funcionamiento en dicho ciclo.

Para seleccionar el ciclo de limpieza completa pulse el botón de CICLO COMPLETO en cualquier momento durante la operación de limpieza. Si el CICLO DE SÓLO FONDO ha finalizado, apague el equipo y vuelva a encenderlo, y a continuación pulse el botón de CICLO COMPLETO. La luz en el interruptor de selección de ciclo indicará que se ha seleccionado el ciclo completo. El limpiador se apagará automáticamente tras 4 horas de funcionamiento en dicho ciclo.

Nota: para salir del Modo Pared y Fondo e ir al Modo de Sólo Fondo, apague y encienda el equipo. El ciclo de sólo fondo se seleccionará automáticamente. Se indicará mediante la luz del interruptor de selección de ciclo.

HAYWARD®

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

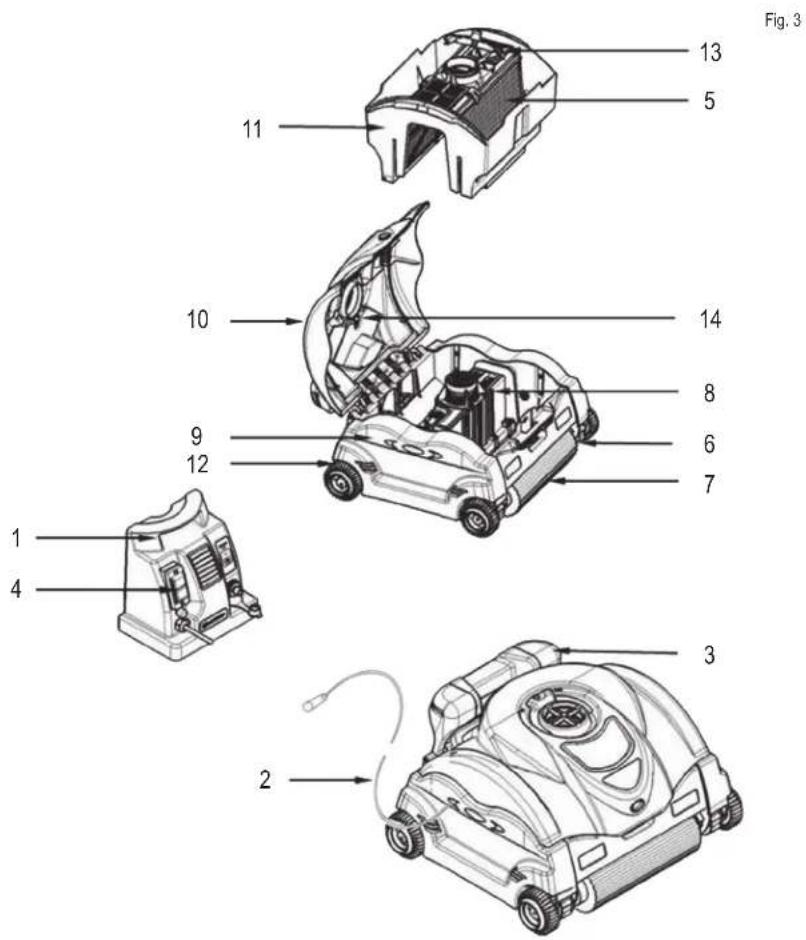

Fig. 3 13 5 11 10 14 8 9 6 7 1 4 3 2

1. Fuente de alimentación 8. Unidad del motor estanca
2. Cable flotante 9. Panel lateral
3. Asa 10. Conjunto de la cúpula
4. Interruptor On/Off (Enc./Apag.) 11. Receptáculo del filtro
5. Cartucho del filtro 12. Rueda
6. Cadena de tracción 13. Puerta del filtro
7. Rodillo de espuma 14. Conjunto del flotador

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

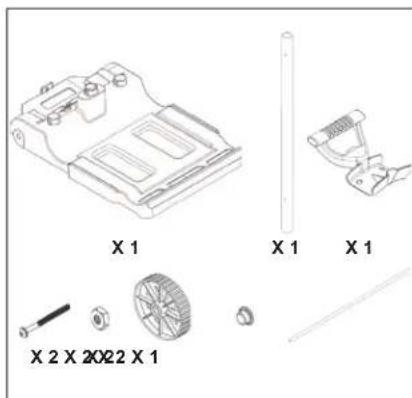

INTRUCCIONES DEL CARRITO DE TRANSPORTE - VÉASE EL DIAGRAMA

• El Carrito de transporte viene parcialmente ensamblado en la caja de cartón, menos el asa y el tubo.
• Inserte el tornillo en el tubo en la base del Carrito de transporte y fijelo con el perno (3)
• Inserte el asa en la parte superior del tubo e introduzca el tornillo fijándolo con el perno (4)

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

MANTENIMIENTO

Limpie el cartucho filtrante después de cada uso:

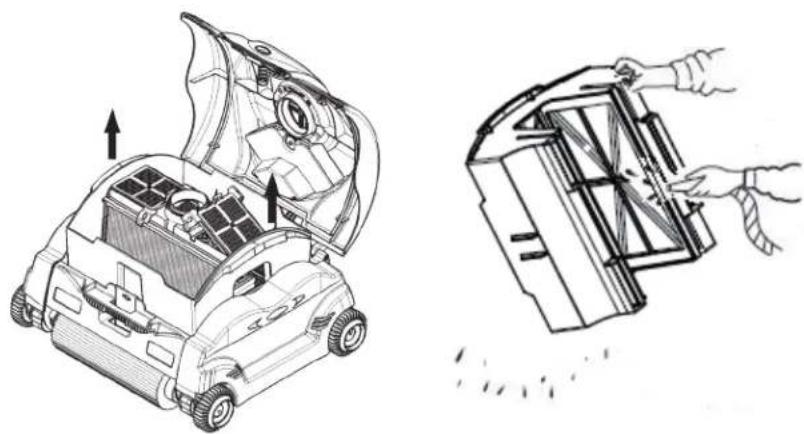

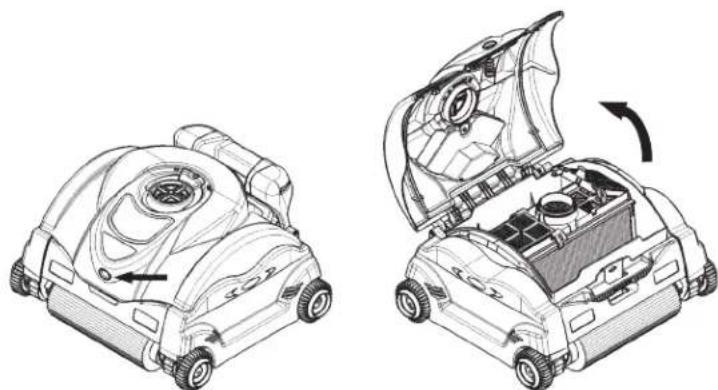

1. Abra la limpiadora presionando el botón deslizante y levantando la tapa de la cúpula.

1. Saque el conjunto del receptáculo del filtro tirando de él hacia arriba hasta que salga de la limpiadora con ambas manos, una en cada lado.

2. Vuelque el conjunto del receptáculo para extraer los residuos y a continuación enjuáguelo con una manguera de jardín para eliminar las partículas pequeñas.

3. No es necesario extraer los cartuchos filtrantes para su limpieza.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

HAYWARD®

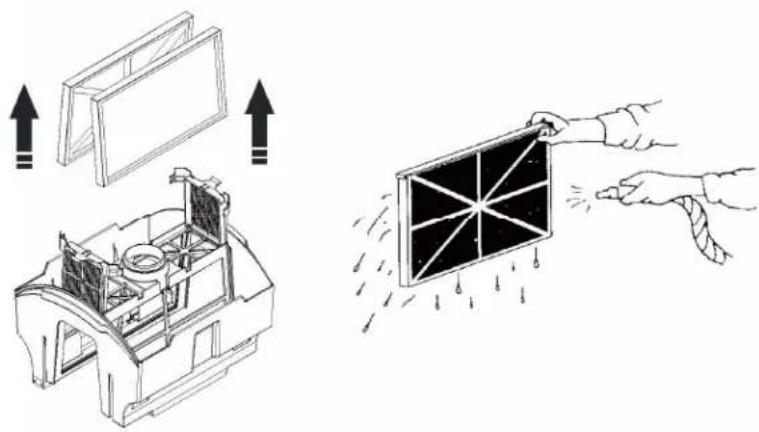

1. Extraer los cartuchos filtrantes:

a. Desenganche ambos pasadores de la puerta del filtro y tire de ellos hacia arriba.

b. Extraiga los cartuchos filtrantes. Elimine los residuos de los elementos del filtro lavándolos con una manguera de jardín con boquilla de presión. Sostenga los elementos del filtro como se indica para permitir que los residuos se caigan.

c. Lave el conjunto del receptáculo del filtro entero. (Mostrado anteriormente).

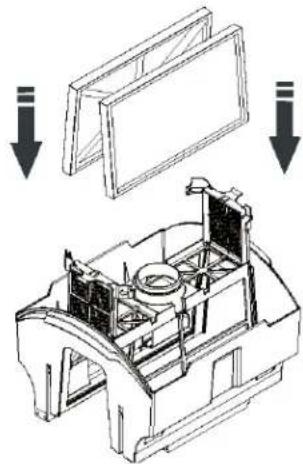

d. Coloque los cartuchos filtrantes de nuevo en el conjunto del receptáculo del filtro con los refuerzos centrales del bastidor orientados hacia dentro.

e. Enganche los pasadores de la puerta del filtro en su lugar.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

HAYWARD®

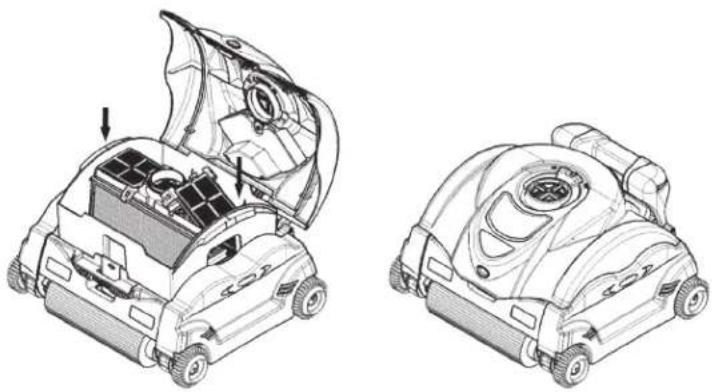

1. Vuelva a colocar el conjunto del receptáculo del filtro en la limpiadora utilizando el diagrama indicado para determinar la parte delantera y trasera.
2. Cierre la cúpula y presione el botón deslizante pata que ésta se fije en su lugar.

NOTA: Se puede utilizar una solución de limpieza de filtros para eliminar la suciedad o arena excesiva. Recuerde: Cuanto más limpio esté el filtro, más eficaz será la limpieza.

Limpieza periódica de las piezas móviles

ADVERTENCIA: Desconecte la fuente de alimentación de la toma de corriente eléctrica antes de limpiar las piezas móviles.

• Inspeccione el sistema Venturi para asegurar que no se ha obstruido el impulsor con residuos o pelo.
• El impulsor se puede limpiar chorreándolo a presión con una manguera de jardín.
• Chorree con agua con una manguera de jardín alrededor del conjunto de la caja del flotador para eliminar arena o residuos y asegurar un movimiento libre cuando se cambie la posición del flotador.
• Elimine todos los residuos que se hayan acumulado entre las cadenas de tracción y las ruedas.

Almacenamiento

Cuando la unidad esté fuera del agua, almacene la limpiadora en un lugar seco, a la sombra y a temperaturas entre 4°C - 46°C

Cuidados del cable

Con un uso continuo, el cable puede tomar vueltas (como un cable de un teléfono). Para corregir esto, los estiramientos periódicos del cable al sol deben eliminar todas las torsiones.

IMPORTANTE: El cable debe inspeccionarse periódicamente para detectar cualquier daño externo.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

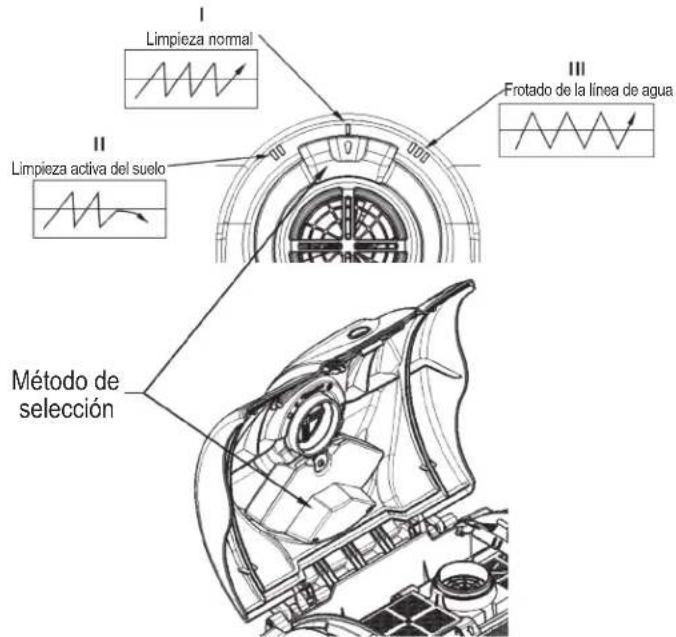

Ascenso de paredes con parte trasera					LÍNEA DE AGUA
Posición de flotación		II	I	III

Limpieza normal Limpieza activa del suelo Frotado de la línea de agua Método de selección

FUNCIÓN DE ASCENSO POR LAS PAREDES

Esta limpiadora SharkVAC XL™ Pilot está equipada con "tecnología de flotación móvil" pendiente de patente. Cada una de las posiciones de flotación (I, II y III) proporcionará una acción de ascenso por las paredes.

La posición de flotación "l" es la posición predeterminada que coloca el flotador en el centro de la limpiadora y proporcionará el mejor modo de limpieza para la mayoría de las piscinas.

La posición "II" proporcionará un ángulo adicional en el movimiento por medio del cual la limpiadora se desplazará a lo largo de la línea de agua o la pared de la piscina más rápidamente y mejorará la cobertura de limpieza.

La posición de flotación "III" proporcionará un ángulo reducido en el movimiento mediante el cual la limpiadora empleará más tiempo frotando la pared de la piscina a lo largo de la línea de agua. Esta posición de flotación ayudará a la función de ascenso por la pared en piscinas con superficies resbaladizas tales como azulejos y fibra de vidrio.

Método de selección: Puede seleccionarse la posición mientras que la tapa esté cerrada con el asa deslizante, o mientras que la tapa esté abierta moviendo la caja de flotación hasta la posición deseada.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

FUNCIÓN DE LIMPIEZA DE SÓLO FONDO

El modo de sólo fondo puede utilizarse cuando quiera limpiar sólo el fondo de su piscina o cuando emplee una cubierta para la piscina. Su función principal es una limpieza más rápida de la piscina limpiando sólo el fondo de la misma cuando las paredes no lo requieran. El modo de sólo fondo es muy útil cuando la piscina se encuentra equipada con una cubierta rígida ya que permanece en el fondo evitando golpear o dañar el propio limpiador o la cubierta estando cerrada. Durante la temporada y para la limpieza habitual, el modo de sólo fondo es más rápido y más eficiente energéticamente.

CONSEJOS IMPORTANTES

• No deje caer la máquina ni la arroje a la piscina. Coloque la limpiadora alejada de las paredes de la piscina pero no la arroje al interior de la misma.
• La limpieza del cartucho filtrante después de cada uso maximiza el rendimiento de la unidad.
• Sustituya las escobillas y los rodillos de espuma desgastados.
• Para evitar que se obstruyan los elementos del filtro de la limpiadora, asegúrese de que todos los polvos químicos se disuelven completamente antes de manejar la unidad.
• En una piscina en la que se observe normalmente un alto contenido de calcio, se recomienda una limpieza más frecuente del filtro.
• Conserve el embalaje de cartón original almacenamientos prolongados o por si tiene que enviar su limpiadora en caso de que ésta necesite alguna reparación en el concesionario.
• La unidad del motor estanca y la Fuente de alimentación no contienen piezas reparables por el usuario. Su apertura ANULARÁ automáticamente la garantía.
• Saque los artículos como termómetros, juguetes y similares de la piscina antes de poner la unidad en funcionamiento. Tales artículos pueden atascar la limpiadora y causar averías a la unidad o a su piscina.
• El receptáculo del filtro ha sido diseñado para que se limpie con los filtros instalados durante la limpieza normal. Para una limpieza más en profundidad, el usuario puede desmontar cada cartucho filtrante y limpiarlo por separado.
• Durante el ciclo normal de funcionamiento, el lado del asa de la unidad se elevará del fondo de la piscina para permitir que la unidad sortee los obstáculos, tales como drenajes principales elevados y escalones de escaleras.
• Para las limpiadoras que se utilicen en áreas que tengan mucha arena, puede que sea necesario enjuagarlas con agua por todas las zonas de charnelas (la charnela del receptáculo del filtro está localizada en el puerto de admisión) y puede ser necesario enjuagar el botón pulsador de la cúpula para conseguir un funcionamiento sin impedimentos.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

RESOLUCIÓN DE PROBLEMAS

- Si la limpiadora no recoge residuos finos o pesados:

o Limpie el filtro. Puede estar obstruido. Se puede utilizar una solución de limpieza de filtros para eliminar la suciedad o arena excesiva.

- Si la limpiadora comienza a funcionar momentáneamente pero deja de hacerlo a continuación:

o El impulsor puede estar obstruido o atascado con residuos, compruebe si es necesario seguir las instrucciones contenidas en la sección de mantenimiento.

o El rodillo de escobillas o las cadena de tracción pueden estar atrancadas, compruebe la existencia de residuos y límpielos si es necesario.

- La limpiadora funciona por tiempo y con un sensor detección de paredes de la piscina, lo que suceda primero.

- Cuenta con 3 puertos de admisión localizados en el fondo del receptáculo del filtro y cerca del rodillo de las escobillas, compruebe la existencia de residuos y límpielos si es necesario.

- La limpiadora se puede atascar si se ha instalado un drenaje principal alto en la piscina. La limpiadora podría permanecer alojada en el drenaje durante un corto periodo de tiempo, pero finalmente se liberará sola debido al programa que incorpora.

- Percepción del rendimiento de la limpiadora: Puede existir una confusión respecto a la percepción del funcionamiento de la limpiadora en diferentes momentos durante cada ciclo. Es importante evaluar el rendimiento de la limpiadora observando la mejora en la limpieza de la piscina después de que la limpiadora haya ejecutado un ciclo de limpieza completo.

- Si una limpiadora tiene una cobertura de la piscina deficiente en un ciclo o solamente cubre un área pequeña, compruebe el filtro y límpielo si es necesario para asegurarse de que la unidad no se está quedando atrapada en drenajes, cabezales de limpieza del suelo o juguetes. El usuario puede intentar iniciar el funcionamiento de la limpiadora en lugares diferentes hasta que encuentre el lugar de limpieza óptimo.

- Si se caen los residuos de la limpiadora mientras que la está sacando de la piscina, esto puede deberse a que el filtro esté sobrecargado; aumente la frecuencia de limpieza del filtro. Asegúrese de que no hay ningún atasco provocado por residuos grandes en ninguna de las tres admisiones. Se deben eliminar los residuos grandes de la piscina antes de utilizar la máquina. Si las charnelas de drenaje están fuera de su sitio o atascadas por arena u hojas en posición abierta, se pueden volver a colocar en su lugar, después de limpiar la zona.

- Si el cable de flotación se torsiona, lo que puede suceder porque la limpiadora se atasque debido a objetos grandes como rocas, juguetes o drenajes principales, se puede enderezar tendiendo el cable de flotación hasta su extensión máxima (si es posible); el calentamiento del sol ayudará a reducir las torsiones.

- Si se observa un alto nivel de residuos a través de las ventanas de la cúpula, saque rápidamente la limpiadora del agua para reducir la posibilidad de que los residuos se salgan del receptáculo del filtro y vuelvan a introducirse en la piscina.

- Si observa que la limpiadora emplea más tiempo del deseado en las paredes / líneas de azulejos, vuelva a poner la posición de flotación en I (posición predeterminada / centro).

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

ESPECIFICACIONES

Ref RC9743WCP / RC9745WCP
Peso (sin cable) 10,45 Kg
Longitud y tipo de cable 16,76 m
Materiales ABS de alto impacto - Piezas metálicas de acero inoxidable no ferroso
Unidad del motor Bomba Transmisión PCB
Velocidad (rpm) 2 700 55 -
Tensión	24 V ---	22 V ---	5 V ---
Corriente (amp) 2,62 A 0,63 A -
Sellado estanco al agua	Sellos del eje radiales redundantes triples y retén
Alojamiento del motor	Polipropileno de alto impacto, sellado, estanco al agua
Protección de sobrecarga	Monitorización de sobrecarga electrónica con autoparada
Temperatura óptima del agua en funcionamiento	10°C - 35°C
Filtro
Tipo	Cartucho con elemento plisado desmontable y reutilizable
Medios	Mezcla de celulosa/poliéster plisada
Control de rutina de limpieza
Tipo	Microprocesador Adaptive Seek Control Logic (ASCL®)
Ciclo de limpieza	Ciclo completo	Ciclo de sólo fondo
	4 horas	2 horas
Sistema de transmisión	Transmisión directa con cadena de transmisión de poliuretano y acetalSistema de rodamientos de acero inoxidable
Fuente de alimentación
Tensión primaria de entrada	230 V~
Tensión de salida secundaria	24 V ---
Corriente nominal de salida	4 A
Peso	3,8 Kg
Transporte
	Longitud	Anchura	Altura
Dimensiones de la caja de embalaje(mm)	620	440	752
Peso de transporte con Carrito	22,3 Kg

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Esta limpiadora robótica de piscinas ha sido fabricada con el grado más alto de detalle y preocupación por la seguridad. Le sugerimos que las precauciones de seguridad siguientes formen parte de las normas de seguridad de su piscina:

GUARDE ESTAS INSTRUCCIONES

1. PONGA SIEMPRE LA MÁQUINA EN EL AGUA ANTES DE CONECTARLA A LA TOMA DE CORRIENTE ELÉCTRICA.
2. ES IMPORTANTE PARA LA SEGURIDAD DE LOS BAÑISTAS QUE SE SAQUE LA UNIDAD DE LA PISCINA INMEDIATAMENTE DESPUÉS DE SU USO. ESTO TAMBIÉN PUEDE AUMENTAR LA VIDA DE FUNCIONAMIENTO DE SU LIMPIADORA.

3. ASEGÚRESE DE QUE LA MÁQUINA SOLAMENTE SE ENCHUFA A UNA TOMA DE 230 V\~ PROTEGIDA DE CORTOCIRCUITOS. INSTALE UN DISPOSITIVO DE PROTECCIÓN DIFERENCIAL DE 30 MA PARA PROTEGER A LAS PERSONAS DE DESCARGAS ELÉCTRICAS CAUSADAS POR UNA POSIBLE ROTURA EN EL AISLAMIENTO ELÉCTRICO.

4. NO MANIPULE LA MÁQUINA MIENTRAS ESTÉ ENCHUFADA A LA TOMA DE CORRIENTE.

5. NO UTILICE UNA ALARGADERA DE CABLE. ESTO PODRÍA CREAR UN PELIGRO CONTRA LA SEGURIDAD O AVERÍAS A SU LIMPIADORA.

6. PERMANEZCA SIEMPRE FUERA DE LA PISCINA MIENTRAS LA LIMPIADORA ESTÉ EN FUNCIONAMIENTO.

7. NO DEJE NUNCA QUE EL ENCHUFE SE INTRODUZCA EN LA PISCINA.

8. NO PONGA EN FUNCIONAMIENTO LA MÁQUINA FUERA DEL AGUA. ESTO DAÑARÍA EL SELLO DEL MOTOR Y ANULARÍA LA GARANTÍA.

9. NO ARRASTRE LA MÁQUINA CONTRA LA PARED LATERAL CUANDO LA SAQUE DE LA PISCINA. ESTO PODRÍA DAÑAR LA UNIDAD Y LA PARED DE SU PISCINA.

10. NO ENTIERRE EL CABLE. SUSTITUYA LOS CABLES DAÑADOS.

11. ADVERTENCIA - PARA REDUCIR EL RIESGO DE LESIONES, NO PERMITA QUE LOS NIÑOS UTILICEN ESTE PRODUCTO A MENOS QUE ESTÉN SOMETIDOS A UNA SUPERVISIÓN ATENTA EN TODO MOMENTO.

12.SI EL CABLE DE ALIMENTACIÓN ESTÁ DAÑADO, DEBE SER SUSTITUIDO POR EL FABRICANTE, SU CONCESIONARIO O PERSONAS CUALIFICADAS DE FORMA SIMILAR, PARA EVITAR QUE SE PRODUZCAN PELIGROS.

Aunque la limpiadora ha sido fabricada para que funcione de la manera más segura posible, le sugerimos que tenga un cuidado razonable durante la aspiración y que inspeccione el cable eléctrico frecuentemente para detectar daños o desgastes, de forma similar a otros aparatos eléctricos. Después de su uso, saque la unidad y enjuáguela con agua dulce y elimine las torsiones que puedan observarse en el cable.

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

HAYWARD® Garantía limitada

Todos los productos HAYWARD están cubiertos contra defectos de fabricación o del material por un periodo de garantía de 2 años a partir de la fecha de la compra. Cualquier reclamación de garantía debe acompañarse de una prueba de compra, que indique la fecha de compra. Por consiguiente, le aconsejamos que conserve su factura.

La garantía HAYWARD está limitada a reparaciones o sustituciones, a juicio de HAYWARD, de los productos defectuosos, siempre que hayan sido sometidos a un uso normal, de acuerdo con las directrices ofrecidas en sus guías de usuario, y siempre que los productos no hayan sido alterados de ninguna forma, y que se hayan utilizado exclusivamente con piezas y componentes HAYWARD. La garantía no cubre averías debidas a congelaciones o productos químicos. Cualquier otro coste (transporte, mano de obra, etc.) está excluido de la garantía.

HAYWARD puede no asumir ninguna responsabilidad por cualquier avería directa o indirecta derivada de la instalación incorrecta, conexión incorrecta u operación incorrecta de un producto.

Para realizar una reclamación de garantía y para solicitar la reparación o sustitución de un artículo, pregunte a su concesionario.

No se admitirá ninguna devolución de equipos a nuestra fábrica sin nuestra aprobación previa por escrito.

Las piezas sometidas a desgaste no están cubiertas por la garantía.

EXCEPCIONES Y EXCLUSIONES DE LA GARANTÍA

La limpiadora debe ser utilizada con los requisitos eléctricos indicados en la Fuente de Alimentación. Otras averías, defectos, mal funcionamiento u otros fallos de la limpiadora derivados de su uso con un suministro eléctrico diferente del indicado están exceptuadas y excluidas de esta garantía.

Los defectos, el mal funcionamiento, fallos o averías de la limpiadora causados por un uso inadecuado, no razonable o negligente o por el abuso por parte del consumidor, están excluidos de esta garantía.

Si se realiza cualquier reparación en su limpiadora por parte de cualquier persona distinta del personal autorizado (designado para la ejecución de tal trabajo) sin haber obtenido antes instrucciones de la fábrica, HAYWARD, a su entera discreción, puede determinar que esta garantía no sea de aplicación y que no se efectúe reembolso por dicha reparación debido al incumplimiento de dichas instrucciones especificadas por la fábrica.

Los cartuchos filtrantes no están cubiertos por esta garantía y se sustituirán solamente previa admisión de los gastos por su parte.

Estándar de electricidad / país

F N F C 15-100 GB BS7671:1992
D D IN VDE 0100-702 EW EVHS-HD 384-7-702
A Ö VE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533		1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002		M	MSA HD 384-7-702.S2
IRL	Normas de cableado + IS HD 384-7-702		PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P R SIUEE			TR TS	IEC 60364-7-702

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

MANUAL DEL PROPIETARIO

Enhorabuena por comprar una limpiadora de piscinas completamente automática y controlada por un microprocesador. Este manual contiene información importante concerniente al funcionamiento y mantenimiento de su limpiadora. Consérvelo para consultas futuras.

Si necesita Asistencia Técnica, Ilame a Hayward al teléfono [phone].

PARA REGISTRAR SU LIMPIADORA EN NUESTRA BASE DE DATOS, VAYA A: www.hayward.fr (sección Servicios)

Para su registro

Registre la información siguiente por su propio interés:

1) Fecha de compra
2) Nombre completo ____
3) Dirección postal ____
4) Código postal ____
5) Dirección de correo electrónico
6) Número de pieza ____ Número de serie ____
7) Concesionario de piscinas
8) Dirección postal
9) Código postal____País____

Nota

Las limpiadoras no deben utilizarse para limpiar la piscina durante la puesta en marcha de primavera de éstas. En esas ocasiones, cuando su piscina está sometida a una carga anormal de residuos, deben ejecutarse medidas de mantenimiento para devolver la piscina a las condiciones de “preinstalación”

Hayward sólo garantiza la calidad, rendimiento y seguridad de sus productos cuando se ensamblan con piezas originales fabricadas por Hayward. El uso de piezas no originales de Hayward anulará toda garantía.

ROBÔ ASPIRADOR

MANUAL DO UTILIZADOR

Norma eléctrica/países

F N F C 15-100 GB BS7671:1992
D	DIN VDE 0100-702		EW	EVHS-HD 384-7-702
A	ÖVE 8001-4-702		H	MSZ 2364-702:1994 / MSZ 10-533 1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002		M	MSA HD 384-7-702.S2
IRL	Regras para ligações eléctricas + IS HD 384-7-702		PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P R	SIUEE		TR T$	IEC 60364-7-702

1) Data da compra ____
2) Nome completo ____
3) Morada
4) Código postal ____
5) Endereço de e-mail ____
6) Número da peça ____ Número de série ____
7) Agente autorizado ____
8) Morada
9) Código postal ____ País ____

Nota:
