TigerShark QC - Aspirador HAYWARD - Manual de utilização gratuito

Tipo de produto	Robô limpador de piscina automático
Marca	Hayward
Modelo	TigerShark QC
Peso (sem cabo)	9,74 kg
Peso de expedição	15,9 kg
Dimensões da caixa (C x L x A)	483 mm x 483 mm x 483 mm
Comprimento do cabo flutuante	16,76 m
Alimentação de rede	230 V~, 50/60 Hz
Tensão de saída da caixa	24 V ===
Corrente nominal de saída	3,5 A
Potência absorvida (motor bomba)	24 V ===, 2,62 A
Materiais	ABS de alta resistência, aço inoxidável
Tipo de filtro	Painel plissado removível e reutilizável (celulose/poliéster)
Controle do programa	Microprocessador ASCL® (Adaptive Seek Control Logic)
Ciclos de limpeza	Ciclo econômico (~90 min) e ciclo normal (~4 h)
Temperatura ideal de operação	10 °C a 35 °C
Proteção elétrica	Disjuntor 30 mA, parada automática por sobrecarga
Manutenção	Limpar o cartucho filtrante após cada uso; inspecionar escovas, esteiras e cabo
Peças de desgaste	Escovas (pinos ou espuma), painéis filtrantes, inserto de restrição
Garantia	2 anos contra defeitos de fabricação (exceto peças de desgaste)
País de conformidade	França (NF C 15-100), Alemanha (VDE 0100-702), etc.

Perguntas frequentes - TigerShark QC HAYWARD

O TigerShark não sobe nas paredes da piscina. O que fazer?

Limpe o filtro, pois pode estar entupido. Verifique também o estado das escovas: se estiverem gastas, substitua-as. Certifique-se de que a tensão de alimentação é 230 V~ e que a temperatura da água é superior a 15 °C. Dependendo do revestimento, mude para escovas de espuma. Por fim, verifique se a alça está na posição diagonal.

O robô aspirou menos do que antes. Como melhorar a aspiração?

Limpe minuciosamente o filtro. Verifique se as entradas de água da tampa inferior não estão obstruídas. Inspecione o Venturi para remover qualquer resíduo. Se necessário, instale um inserto de alta velocidade (opcional) para melhorar o fluxo.

O TigerShark para subitamente durante o ciclo de limpeza. Por quê?

Isso pode ser devido a um Venturi entupido: limpe-o. Verifique também os rolamentos das escovas e as esteiras: remova a sujeira que possa estar travando. O robô também pode parar automaticamente se for retirado da água; recolocá-lo imerso e reiniciá-lo.

O robô não funciona mais. O que verificar?

Primeiro, verifique a tomada elétrica e o disjuntor diferencial de 30 mA. Verifique a caixa de alimentação: coloque em OFF e depois em ON para rearmar o disjuntor. Inspecione também o cabo flutuante em trechos para detectar um corte.

Como fazer a manutenção do cabo do robô?

Se o cabo torcer, inverta a posição da alça diagonalmente (fig. b) para que o robô gire no sentido contrário. Você também pode puxar suavemente o cabo ao sol. Verifique regularmente se há danos externos; se o cabo estiver danificado, deve ser substituído por um profissional.

Qual é a duração dos ciclos de limpeza?

Dois ciclos estão disponíveis: o modo econômico (Quick Clean) dura cerca de 90 minutos, e o modo normal (Full Cycle) dura cerca de 4 horas. O robô desliga automaticamente no final do ciclo.

Pode-se usar o robô quando a piscina está em tratamento químico?

Recomenda-se esperar que os grânulos químicos se dissolvam completamente antes de ligar o robô, pois podem entupir o filtro. Use um dosador flutuante ou automático se adicionar produtos diariamente.

Como limpar o filtro do TigerShark?

Após cada uso, vire o robô de lado, destrave a tampa inferior e remova o cartucho filtrante em 3 partes. Limpe cada elemento com uma mangueira de jardim com jato vaporizador. Lave o interior da tampa e remonte tudo.

Quais tipos de escovas estão disponíveis e quando substituí-las?

O robô vem com escovas de pinos em PVC ou de espuma. Substitua-as assim que estiverem gastas para garantir a eficiência da limpeza. Em revestimentos delicados, prefira escovas de espuma.

Onde encontrar peças de reposição para o TigerShark QC?

Use exclusivamente peças originais Hayward (referências: RCX70100 para o filtro, escovas, etc.). Contacte seu revendedor Hayward ou o serviço pós-venda. O uso de componentes não originais anula a garantia.

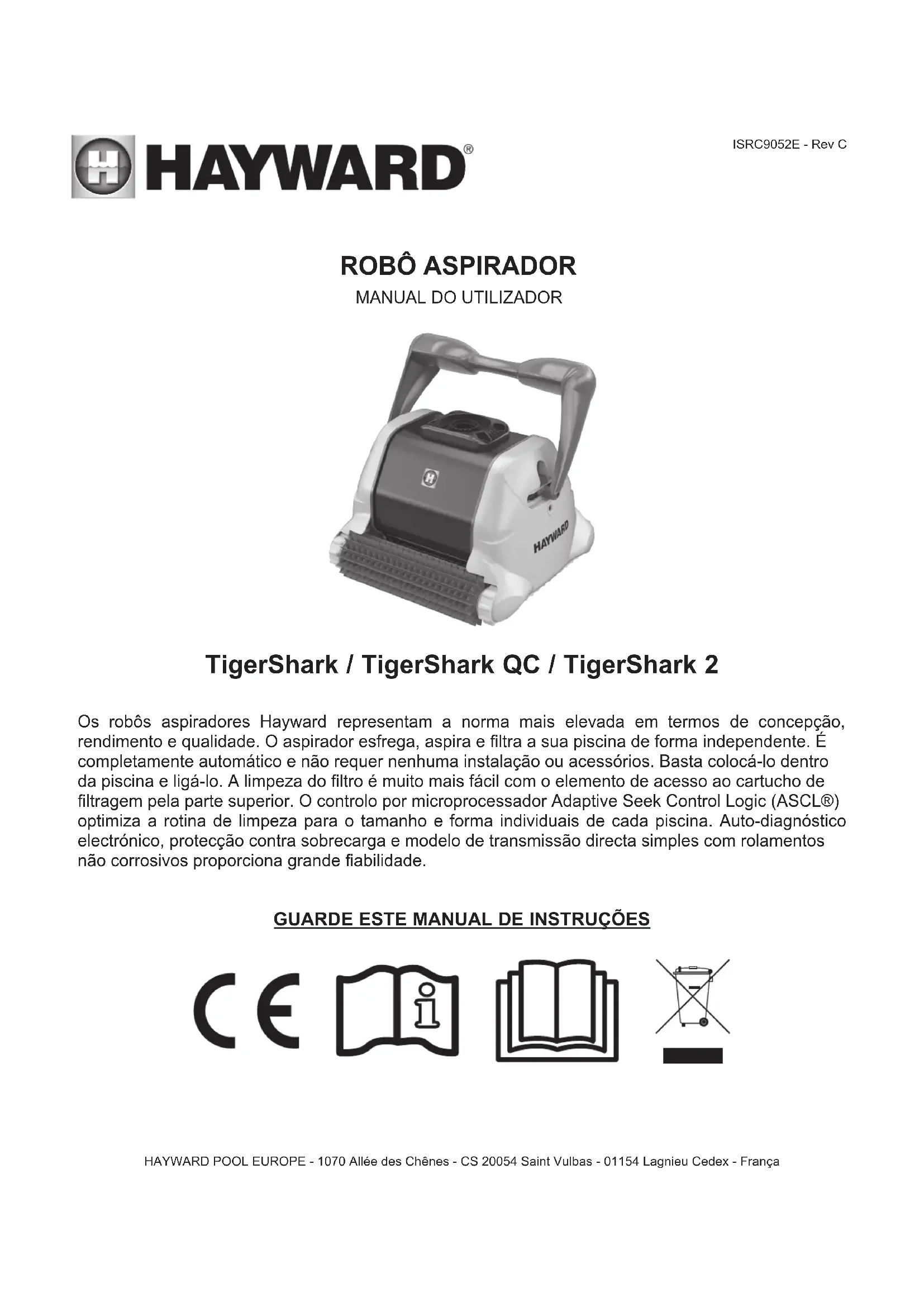

MANUAL DE UTILIZADOR TigerShark QC HAYWARD

Os robôs aspiradores Hayward representam a norma mais elevada em termos de concepção, rendimento e qualidade. O aspirador esfrega, aspira e filtra a sua piscina de forma independente. É completamente automático e não requer nenhuma instalação ou acessórios. Basta colocá-lo dentro da piscina e ligá-lo. A limpeza do filtro é muito mais fácil com o elemento de acesso ao cartucho de filtragem pela parte superior. O controlo por microprocessador Adaptive Seek Control Logic (ASCL®) optimiza a rotina de limpeza para o tamanho e forma individuais de cada piscina. Auto-diagnóstico electrónico, protecção contra sobrecarga e modelo de transmissão directa simples com rolamentos não corrosivos proporciona grande fiabilidade.

GUARDE ESTE MANUAL DE INSTRUÇÕES

As precauções básicas de segurança devem sempre ser cumpridas, incluindo as seguintes: O não cumprimento das instruções poderá causar ferimentos graves e/ou a morte.

Este é um símbolo de aviso de segurança. Quando vir este símbolo no seu equipamento ou neste manual, procure uma das palavras de sinalização abaixo e fique atento para o risco potencial de ferimentos físicos.

AVISO indica a presença de um perigo que poderá causar ferimentos pessoais graves, morte ou danos materiais sérios, e se ignorado, pode causar um perigo potencial.

ATENÇÃO indica a presença de um perigo que causará ou poderá causar ferimentos pessoais ligeiros ou moderados e/ou danos materiais, e se ignorado, pode causar um perigo potencial. It can also make consumers aware of actions that are unpredictable and unsafe.

A menção NOTA indica instruções especiais, que são importantes, mas não estão relacionadas com perigos.

AVISO - Leia e siga todas as instruções nesta manual do proprietário e no equipamento. O não cumprimento das instruções poderá causar ferimentos.

AVISO – Este documento deve ser fornecido ao proprietário da piscina e deve ser guardado por este último em local seguro.

AVISO – Este aparelho pode ser utilizado por crianças a partir dos 8 anos inclusive e pessoas com capacidades físicas, sensoriais e mentais reduzidas ou pessoas com falta de experiência e conhecimento desde que instruídas/supervisionadas e que compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não deverão ser levadas a cabo por crianças a não ser que tenham mais de 8 anos e sob supervisão. Mantenha o aparelho e o cabo afastados de crianças menores de 8 anos de idade.

AVISO – Não permita que crianças usem ou brinquem com o aspirador.

AVISO – A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

ATENÇÃO – Inspeccione regularmente o aspirador e as mangueiras; não utilize o aspirador se este estiver danificado ou apresentar arestas vivas, pois poderá danificar a piscina.

AVISO – Nunca trabalhe com o aspirador quando houver nadadores na piscina.

AVISO – Antes de instalar este produto, leia e cumpra todas as advertências e instruções constantes deste manual. O não cumprimento dos avisos de segurança e das instruções pode dar origem a ferimentos graves, morte ou danos materiais.

ATENÇÃO – Ao longo do tempo, pode verificar-se deterioração, descoloração ou fragilidade de qualquer acabamento da piscina, de forma autónoma ou por combinação de antiguidade, química incorrecta da água da piscina, instalação inadequada e outros factores. Através da presente, o cliente renuncia a todos e quaisquer pedidos de indemnização e isenta o fabricante de todos e quaisquer pedidos de indemnização por danos causados ao reboco ou revestimento vinílico da piscina do cliente devido à utilização e/ou ao funcionamento do aspirador. Em nenhuma circunstância será o fabricante responsável por quaisquer perdas ou danos que resultem, directa, indirecta ou acidentalmente, da utilização ou incapacidade de utilização do aspirador na piscina do cliente.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

INFORMAÇÃO E SEGURANÇA DO CONSUMIDOR

PERIGO	Risco de choque eléctrico ou electrocussãoA alimentação eléctrica deste produto tem de ser instalada em conformidade com todos os códigos e decretos locais aplicáveis (ver p. 13). Uma instalação incorrecta dará origem a um perigo eléctrico, que pode resultar em morte ou ferimentos graves dos utilizadores da piscina ou outras pessoas devido a choque eléctrico e pode também provocar danos materiais.
AVISO	Não brinque com o aspirador ou o cabo nem os aplique sobre o corpo. Pode prender ou arrancar cabelo ou partes do corpo. O cabo pode rasteirar ou enredar os nadadores, o que pode resultar em afogamento.
ATENÇÃO	Antes de instalar o aspirador, compreenda a cobertura do aparelho. O aspirador não foi concebido para limpar automaticamente degraus nem para funcionar sob uma cobertura solar. Também não foi concebido para a limpeza inicial da instalação de uma nova piscina.

Utilização do aspirador

! AVISO	Tem de ser instalado um dispositivo de protecção diferencial de 30 mA para proteger a sua tomada eléctrica e impedir quaisquer possíveis choques eléctricos. O não cumprimento desta instrução pode dar origem a um perigo eléctrico, que pode resultar em morte ou ferimentos graves dos utilizadores da piscina ou outras pessoas devido a choque eléctrico e pode também provocar danos materiais.
! ATENÇÃO	NÃO coloque o aspirador de piscinas na posição “ON” (ligado) se não estiver imerso na água. Colocar o aspirador em funcionamento fora de água pode provocar danos graves e resultará na anulação da garantia.Lembre-se sempre de colocar a fonte de alimentação na posição “OFF”(desligado) e de retirar a ficha da tomada de alimentação antes de retirar o aspirador da piscina.
! AVISO	É obrigatório prever uma distância de segurança entre a fonte de alimentação e a piscina, conforme exigido pela actual norma de instalação (mínimo de 3,5 m).

PARE

LEIA ESTAS INDICAÇÕES IMPORTANTES DE FUNCIONAMENTO ANTES DE UTILIZAR A SUA UNIDADE!

Caro Proprietário do Robô Aspirador Hayward:

Muito obrigado por escolher o Hayward. Para obter o melhor rendimento, leia e siga os seguintes passos:

1. Os cartuchos de filtragem do aspirador devem ser meticulosamente limpos após cada utilização ou sempre que necessário para garantir o melhor rendimento do aspirador.
2. Antes de utilizar o seu aspirador e especialmente quando abrir a piscina pela primeira vez, retire os artigos maiores da piscina susceptíveis de diminuir o rendimento do aspirador. Limpe frequentemente o filtro quando a piscina estiver excessivamente suja.
3. Na primeira utilização, coloque o aspirador a funcionar no ciclo completo (4 horas) para garantir uma piscina limpa e obter uma compreensão completa das capacidades do aspirador.
4. O aspirador pode periodicamente dirigir-se às paredes, mas não necessariamente subir para a posição vertical. Esta é uma parte normal do ciclo programado.
5. O aspirador pode parar no meio da piscina e inverter a marcha durante o ciclo de limpeza. Esta é uma parte normal do ciclo programado.
6. NÃO ligue o aspirador fora de água. O botão de alimentação deve apenas ser colocado na posição "On" (ligado) quando a unidade estiver submersa. A unidade irá desligar-se automaticamente, mas é preferível colocar o interruptor de alimentação na posição "OFF" (desligado) quando a unidade concluir a limpeza.
7. Certifique-se de que a máquina só é ligada a uma tomada protegida de 230 % que esteja protegida contra curtos-circuitos. Instale um dispositivo de protecção diferencial de 30 mA para proteger as pessoas de choques eléctricos provocados por uma possível brecha no isolamento eléctrico.
8. Coloque a fonte de alimentação do aspirador a uma distância mínima de 3,5 metros da borda da piscina.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

HAYWARD®

Utilização:

Demore o tempo que necessitar para se familiarizar com o TigerShark, ao consultar o desenho (fig. 1) e os esquemas (fig. 2). Ao longo deste manual, faremos referência a estes desenhos quando falarmos dos diferentes componentes do TigerShark.

1. Escolha uma tomada de 230 V ^v próxima e protegida contra curtos-circuitos. Preveja um dispositivo de protecção diferencial de 30 mA, destinado a proteger as pessoas contra os choques eléctricos.
2. Instale a caixa de alimentação (1) de modo a que o TigerShark possa chegar a todas as paredes da piscina; a caixa de alimentação deve encontrar-se no mínimo a 3,5 metros da borda da piscina (fig. a). O comprimento padrão do cabo do TigerShark é de 16.76 metros (TigerShark 2 : 30 metros).
3. Ligue o cabo flutuante na caixa de alimentação.

Atenção: utilize apenas a caixa de alimentação de origem.

1. O TigerShark possui um punho adaptável (3). O punho deve ser travado na posição diagonal de modo a garantir os melhores resultados de limpeza. Inverta a posição do punho após cada utilização (fig. b) para um melhor enrolamento do fio.
2. Coloque o TigerShark na piscina. Ele irá descer lentamente até ao fundo da piscina, ao libertar progressivamente o ar que contém.
3. Ligue a caixa de alimentação à tomada e coloque o aparelho em funcionamento. O TigerShark irá programar um autodiagnóstico durante alguns minutos antes de iniciar a limpeza da piscina.

Atenção:

NÃO COLOQUE O TigerShark EM FUNCIONAMENTO FORA DE ÁGUA. Isto pode danificar a bomba e ANULAR a garantia.

1. O TigerShark irá desligar-se automaticamente ao fim de um ciclo de 4 horas (TigerShark 2:7 horas). Se a sua piscina for limpa em menos de 4 horas, pode parar o robô ao colocar a caixa de alimentação na posição "off" (desligado). Se for necessária uma segunda limpeza, aguarde 30 segundos antes de o voltar a colocar em funcionamento.
2. Assim que a piscina estiver limpa, desligue a caixa de alimentação antes de retirar o TigerShark da água.
3. TigerShark da água pelo lado menos fundo da piscina ao puxar pelo cabo até que o robô atinja a superfície. Em seguida, retire-o lentamente ao utilizar o punho e NÃO o cabo.

ATENÇÃO: enquanto puxa o cabo, enrole-o à volta das suas duas mãos e não à volta do seu braço. Para preservar o TigerShark, retire-o da água após cada utilização.

NÃO ENTRE NA PISCINA DURANTE O FUNCIONAMENTO DO TigerShark.

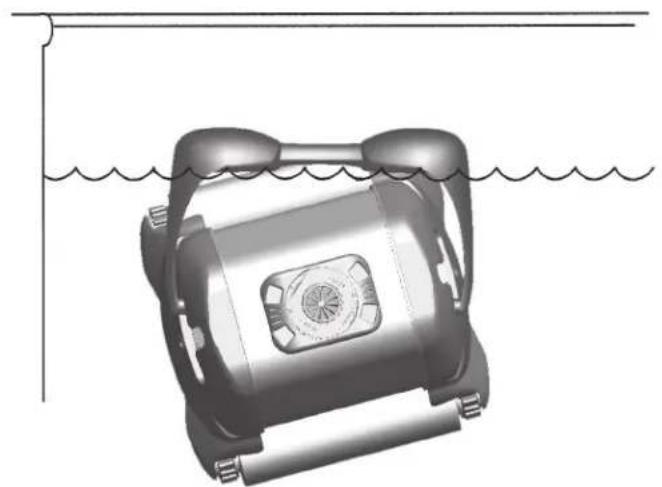

Verifique a altura em que o TigerShark atinge a linha de água:

- Certifique-se da limpeza do filtro.

- Coloque o robô na água e observe a altura da linha de água atingida. Para tal, deixe o robô executar vários ciclos de limpeza para determinar uma altura média.

- Uma vez atingida a linha de água, se o robô fizer regularmente um ruído de estalidos excessivo, puxe ar através da tampa inferior, suba pela borda da parede em vez de voltar para trás ou tiver tendência a estagnar na mesma zona da piscina, é provável que o TigerShark suba demasiado alto: instale o kit redutor.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

Altura incorrecta da linha de águaAltura óptima da linha

Instalação da chapa de restrição de impulso

Se a altura média de subida da sua unidade estiver incorrecta, pode ser corrigida através da instalação de uma chapa de restrição de impulso.

Instale a chapa de restrição conforme ilustrado na Figura 2 ao colocar a chapa de restrição na ranhura e rodando-a no sentido horário para a travar no lugar.

Se o aparelho de limpeza continuar a subir em demasia, pode ser necessária uma inserção de restrição.

A Figura 3 ilustra a instalação correcta da chapa de restrição.

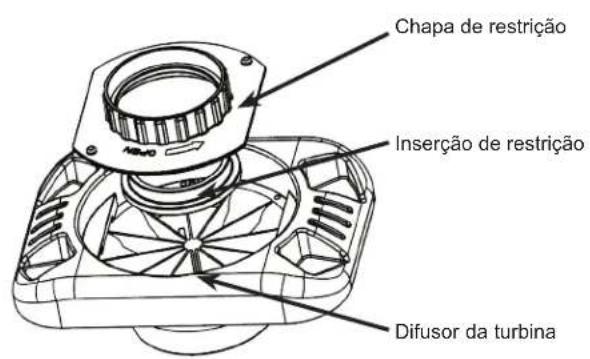

Chapa de restrição Inserção de restrição Difusor da turbina

Figure 1

Para um bom funcionamento...

A melhor temperatura da água para o melhor funcionamento do TigerShark situa-se entre os 10°C e os 35°C. Contudo, o TigerShark pode ser utilizado numa água com uma temperatura diferente.

A limpeza regular do cartucho de filtração após cada utilização optimiza o desempenho do aparelho. Se o TigerShark subir dificilmente ao longo das paredes da piscina, lave o filtro e retome a limpeza da piscina.

Substitua as escovas (12) gastas de modo a garantir a eficácia da limpeza.

Se produtos químicos em granulado forem utilizados diariamente na piscina, recomendamos a utilização de um doseador flutuante ou automático, visto que o aparelho retém os sedimentos de cálcio por vezes contidos neste tipo de produtos.

Recomenda-se que não utilize o TigerShark enquanto todos os pós químicos não tiverem sido dissolvidos, dado que podem entupir o filtro.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

HAYWARD®

Numa piscina com um elevado teor de calcário, aconselha-se uma limpeza mais frequente do filtro.

Guarde a caixa de cartão de acondicionamento do TigerShark para o seu armazenamento ou transporte (caso se tornem necessárias reparações).

O bloco do motor (13) e a caixa de alimentação (1) não contêm peças úteis para o utilizador. Se forem abertos, a garantia é automaticamente ANULADA.

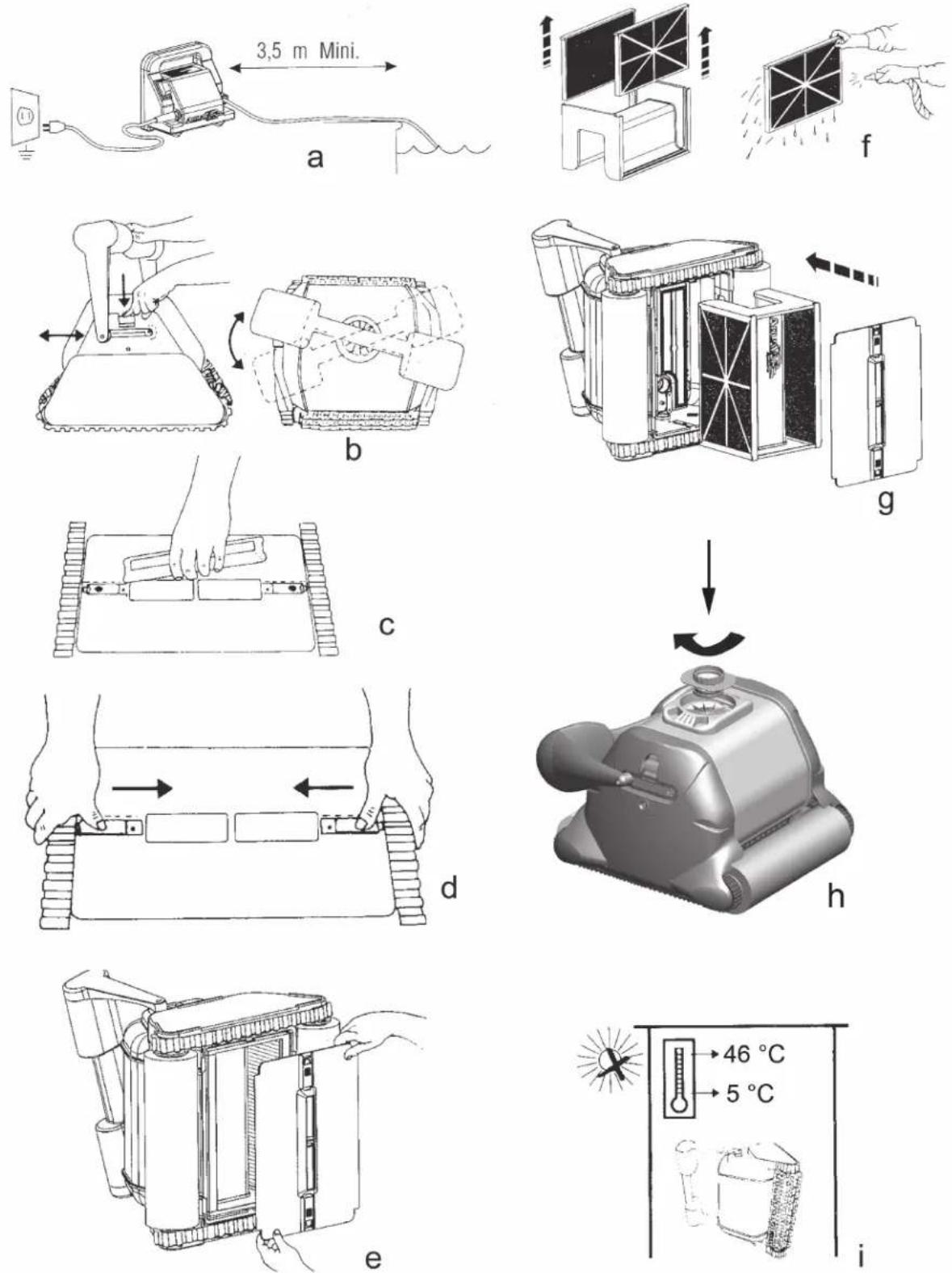

1. Para a instalação e a utilização normais do TigerShark QC, consulte o capítulo geral de utilização.
2. Para escolher o ciclo normal ou econômico, siga as seguintes instruções: no momento em que o aparelho é colocado sob tensão, é automaticamente seleccionado o programa econômico. O indicador luminoso "quick Clean" situado no painel de comando acende-se. Neste modo, o TigerShark irá desligar-se automaticamente após 90 minutos.
3. Para escolher o programa normal, prima o botão "Full cycle". O indicador luminoso situado sobre o botão acende-se e indica que o programa normal foi accionado. Neste modo, o TigerShark irá desligar-se automaticamente após 4 horas. Se o modo económico for terminado, é necessário desligar e depois voltar a ligar o TigerShark para escolher o modo normal: o modo normal apenas pode ser escolhido durante um ciclo económico.

Atenção: recomendação para robôs eléctricos equipados com escovas de espuma:

Primeira utilização: retirar cuidadosamente a película de protecção de plástico que reveste as escovas de espuma do aparelho antes de o utilizar.

Não usar ferramentas cortantes de modo a não deteriorar as escovas de espuma.

lmergir totalmente o aparelho e deixar as escovas de espuma impregnarem-se de água de modo a ficarem flexíveis; pressioná-las ligeiramente para acelerar a operação.

Nas utilizações seguintes, convém repetir a operação, pressionando as espumas para as impregnar de água, tornando-as assim flexíveis antes de utilizar o aparelho.

Conservação

1- Limpe o cartucho do filtro após cada utilização:
Deite o TigerShark de lado. Desaperte as presilhas da tampa inferior (6) (fig. c-d) e retire o conjunto da tampa inferior (7) (fig. e).
Retire o cartucho do filtro. Se o seu filtro tiver três partes (ref. RCX70100), retire cada elemento para uma limpeza minuciosa ao utilizar uma mangueira com uma ponteira de pulverização para eliminar todos os detritos. Mantenha os elementos do filtro conforme descrito na fig. f de modo a permitir que os detritos sejam eliminados. Lave o interior da tampa inferior. Reinstale o cartucho do filtro (fig. g).
Instale a tampa inferior e volte a apertar as presilhas.
2- Limpe frequentemente as peças móveis.

ATENÇÃO: desligue a caixa de alimentação antes desta limpeza.

Inspeccione a tomada da bomba para verificar que nenhum detrito ou cabelo obstruiu o difusor. O mesmo pode ser limpo ao retirar o tubo (9) e rodando-o (fig. h). Limpe todos os detritos acumulados entre as lagartas (10) e as rodas (11). Inspeccione regularmente o aspirador e o cabo; não utilize o aspirador se este estiver danificado ou apresentar arestas vivas, pois poderá danificar a piscina.

Armazenamento:

Quando estiver fora de água, vire o TigerShark de lado num local seco e com sombra, a uma temperatura compreendida entre 5 e 46°C (fig. i).

Conservação do cabo:

Com o tempo e as utilizações, o cabo pode acabar por ficar torcido (como um fio telefónico). Para resolver isto, trave o punho na posição diagonal oposta (fig. b). O TigerShark irá então rodar na piscina na direcção oposta e o cabo irá endireitar-se por si mesmo. Também é possível esticar regularmente o cabo no solo para resolver o problema.

E sobretudo, não se esqueça de inverter a posição do punho após cada utilização.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

HAYWARD®

IMPORTANTE: verifique regularmente que o cabo não apresenta danos externos.

Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo seu agente de assistência ou por pessoas com qualificações semelhantes, no sentido de evitar quaisquer perigos.

SOLUÇÕES PARA AS PERGUNTAS MAIS FREQUENTES:

O TIGERSHARK NÃO SOBE PELAS PAREDES

Limpe o filtro. O mesmo pode estar entupido ou demasiado pesado devido a detritos ou devido a uma presença muito significativa de algicida.

As escovas podem estar gastos. Examine as escovas e substitua-as se necessário.

Verifique a instalação eléctrica e certifique-se de que a tensão eléctrica é a correcta: 230 V \~ 50/60Hz.

A temperatura da água deve ser superior a 15°C; caso contrário, as escovas em PVC podem ficar rígidas e afectar a capacidade do TigerShark de subir ao longo das paredes.

Substitua as escovas em PVC por escovas em espuma. Certifique-se de que o punho está na posição diagonal.

O TIGERSHARK ASPIRA MENOS BEM

Limpe o filtro; pode estar entupido e impedir a aspiração.

Certifique-se de que as entradas na tampa inferior não estão bloqueadas e limpe-as, caso necessário. Verifique o difusor em relação a eventuais detritos ou danos. Limpe-o ou substitua-o, caso necessário.

Uma tomada que se “prende” na tampa inferior está disponível como opção junto do seu revendedor. A mesma permite uma maior velocidade e portanto uma melhor aspiração dos detritos pequenos ou pesados.

O TIGERSHARK PÁRA SUBITAMENTE DURANTE A LIMPEZA

O difusor pode estar entupido por detritos. Verifique-o e limpe-o, se necessário, seguindo as instruções do capítulo de conservação.

Os rolamentos das escovas ou as lagartas estão colados. Verifique se existem sujidades e limpe-as, caso necessário.

Recoloque o TigerShark na água e volte a ligá-lo. Para proteger os componentes frágeis, o TigerShark desliga-se automaticamente se for retirado da água.

O TIGERSHARK NÃO FUNCIONA

Verifique a tomada do sistema de interruptor contra as sobretensões para se certificar de que a alimentação é a correcta.

Verifique a potência da caixa de alimentação secção por secção (ver-abaixo).

Verifique o cabo flutuante secção por secção.

A VERIFICAÇÃO DA CAIXA DE ALIMENTAÇÃO

A caixa de alimentação está protegida por um circuito automático que corta a corrente. Para voltar a ligá-la, coloque-a na posição “OFF” (desligado) e depois na posição “ON” (ligado).

A caixa de alimentação está munida de um circuito interno. A tensão entre os terminais 1 e 2 da tomada de alimentação do Robot deve ser de 24 V ===.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

Fig. 1

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

Fig. 2

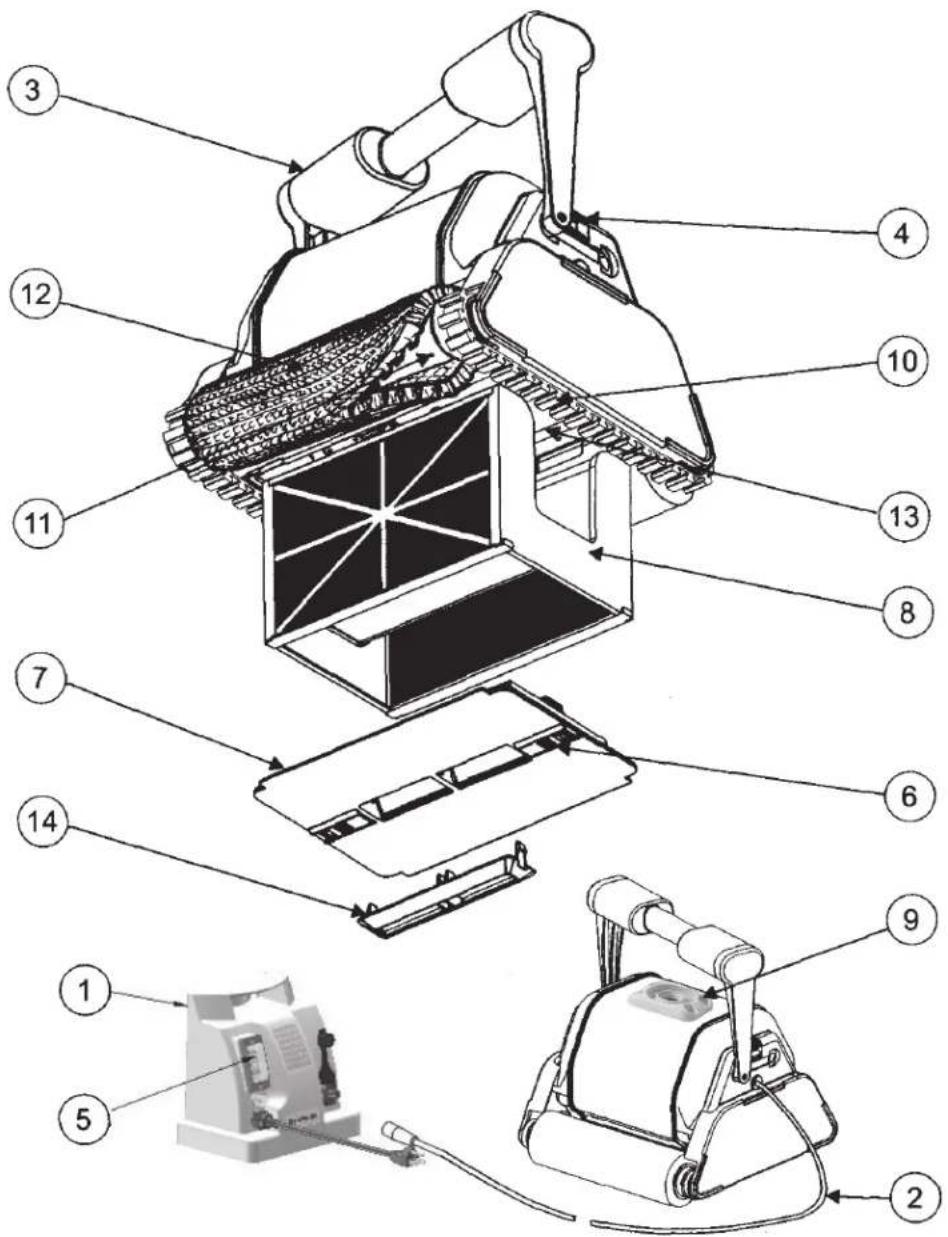

1. Caixa de alimentação 8. Caixa do cartucho de filtro
2. Cabo flutuante 9. Difusor
3. Punho 10.Lagarta
4. Encaixe do punho 11.Roda
5. Botão ligar/desligar 12. Escova com dentes ou de espuma
6. Lingueta de travação da tampa inferior	13.Bloco do motor selado
7. Conjunto da tampa inferior 14. Encaixe de alta velocidade (nao incluído)

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

ESPECIFICAÇÕES

Peso (sem cabo) 9,74 kg
Comprimento do cabo, típico 16,76	m (TigerShark 2 : 30 m)
Materiais ABS resistente a impactos	- peças metálicas em aço inoxidável não ferroso
Unidade do motor Bomba Transmissão			Placa de circuito impresso
Velocidade (rpm) 2 700 55 -
Tensão eléctrica	24 V ===	22 V ===	5 V ===
Corrente (amperes)	2,62 A	0,63 A	-
Vedação impermeável	Anel vedante e juntas vedantes dos veios radiais triplos redundantes
Cárter do motor	Selado e impermeável em polipropileno resistente a impactos
Protecção contra sobrecarga	Controlo electrónico de sobrecarga com corte automático
Temperatura ideal de funcionamento na água	10°C - 35°C
Filtro
Tipo	Cartucho de elemento pregueado amovível e reutilizável
Meios	Mistura pregueada de celulose/poliéster
Controlo da rotina de limpeza
Tipo	Microprocessador Adaptive Seek Control Logic (ASCL®)
Sistema de transmissão	Transmissão directa com lagartas de tracção em poliuretano e acetalSistema de rolamentos em aço inoxidável
Fonte de alimentação
Tensão primária de entrada	230 V~
Tensão secundária de saída	24 V ===
Corrente nominal de saída	3.5 A
Peso	3,8 kg
Envio
	Comprimento	Largura	Altura
Dimensões da caixa (mm)	483	483	483
Peso de envio com caixa de rodas	15,9 kg

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Este robô aspirador de piscinas foi fabricado com o mais alto nível de cuidado e preocupação pela sua segurança. Sugerimos que as seguintes precauções de segurança se tornem parte das regras de segurança da sua piscina.

CONSERVE ESTAS INSTRUÇÕES

1. COLOQUE SEMPRE A MÁQUINA DENTRO DA PISCINA ANTES DE A LIGAR À TOMADA ELÉCTRICA.
2. PARA A SEGURANÇA DOS NADADORES, É IMPORTANTE RETIRAR A UNIDADE IMEDIATAMENTE APÓS A UTILIZAÇÃO. ISTO PODE TAMBÉM AUMENTAR A VIDA ÚTIL DO SEU ASPIRADOR.
3. CERTIFIQUE-SE DE QUE A MÁQUINA SÓ É LIGADA A UMA TOMADA PROTEGIDA DE 230-V QUE ESTEJA PROTEGIDA CONTRA CURTOS-CIRCUITOS. INSTALE UM DISPOSITIVO DE PROTECÇÃO DIFERENCIAL DE 30 MA PARA PROTEGER AS PESSOAS DE CHOQUES ELÉCTRICOS PROVOCADOS POR UMA POSSÍVEL BRECHA NO ISOLAMENTO ELÉCTRICO.
4. NÃO MANUSEIE A MÁQUINA ENQUANTO A MESMA ESTIVER LIGADA A UMA TOMADA ELÉCTRICA.
5. NÃO UTILIZE UM CABO DE EXTENSÃO. ISTO PODE CRIAR UM PERIGO DE SEGURANÇA E/OU DANIFICAR O SEU ASPIRADOR.
6. PERMANEÇA SEMPRE FORA DA PISCINA DURANTE O FUNCIONAMENTO DO ASPIRADOR.
7. NUNCA PERMITA QUE A FICHA DE ALIMENTAÇÃO ENTRE NA PISCINA.
8. NÃO COLOQUE A MÁQUINA EM FUNCIONAMENTO FORA DE ÁGUA. ISTO IRÁ DANIFICAR O VEDANTE DO MOTOR E ANULAR A GARANTIA.
9. NÃO ARRASTE A MÁQUINA PARA FORA DA PISCINA CONTRA A PAREDE LATERAL. ISTO PODE DANIFICAR A UNIDADE E/OU A PAREDE DA SUA PISCINA.

10.NÃO ENTERRE O CABO. SUBSTITUA CABOS DANIFICADOS.

1. AVISO – PARA REDUZIR O RISCO DE FERIMENTOS, NÃO PERMITA QUE CRIANÇAS UTILIZEM ESTE PRODUTO, SALVO SE FOREM PERMANENTEMENTE VIGIADAS.

12.SE O CABO DE ALIMENTAÇÃO ESTIVER DANIFICADO, TEM DE SER SUBSTITUÍDO PELO FABRICANTE, PELO SEU AGENTE DE ASSISTÊNCIA OU POR PESSOAS COM QUALIFICAÇÕES SEMELHANTES, NO SENTIDO DE EVITAR QUAISQUER PERIGOS.

Embora o aspirador tenha sido concebido para funcionar da forma mais segura possível, sugerimos que use de cuidado moderado ao manusear o aspirador e que inspeccione o cabo eléctrico frequentemente para detectar danos ou desgaste, à semelhança do que acontece com qualquer outro aparelho eléctrico. Após a utilização, retire a unidade e lave-a com água fresca e elimine quaisquer torções presentes no cabo.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

Garantia limitada HAYWARD®

Todos os produtos HAYWARD estão cobertos contra defeitos de fabrico ou de materiais através de uma garantia de 2 anos a contar da data de compra. Qualquer pedido ao abrigo da garantia deve ser acompanhado pelo comprovativo de compra, indicando a data de compra. Portanto, aconselhamos que guarde a sua factura.

A garantia HAYWARD está limitada a reparação ou substituição, mediante critério da HAYWARD, dos produtos com defeito, desde que tenham sido sujeitos a uma utilização normal, de acordo com as linhas de orientação indicadas no manual do utilizador e desde que não tenham sido alterados de qualquer forma que seja e tenham sido utilizados exclusivamente com peças e componentes HAYWARD. A garantia não cobre danos provocados pelo frio ou por químicos. Quaisquer outros encargos (transporte, mão-de-obra, etc.) estão excluídos da garantia.

A HAYWARD não pode ser responsabilizada por quaisquer danos resultantes, directa ou indirectamente, de instalação incorrecta, ligações incorrectas ou utilização incorrecta de um produto.

Para apresentar um pedido ao abrigo da garantia e para solicitar reparação ou substituição de um artigo, informe-se junto do seu agente.

Nenhum equipamento devolvido à nossa fábrica será aceite sem a nossa prévia aprovação por escrito.

Peças de desgaste não são cobertas pela garantia.

EXCEPÇÕES E EXCLUSÕES DA GARANTIA

O aspirador tem de ser utilizado de acordo com os requisitos eléctricos indicados na fonte de alimentação. Caso contrário, danos, defeitos, avarias ou outras falhas do aspirador resultantes da utilização de uma alimentação eléctrica diferente da indicada são considerados excepcionais e excluídos desta garantia.

Defeitos, avarias, falhas ou danos do aspirador provocados por utilização inadequada, irrazoável, negligente ou abusiva por parte do consumidor são excluídos desta garantia.

Se for realizada qualquer reparação do seu aspirador por pessoas não autorizadas (não designadas para a realização desse trabalho) sem ter primeiro obtido instruções da fábrica, a HAYWARD, por critério exclusivo, pode determinar que esta garantia não será aplicável e que os encargos dessa reparação não serão reembolsados devido ao não cumprimento de tais instruções especificadas de fábrica.

Os cartuchos de filtragem não são cobertos por esta garantia e apenas serão substituídos mediante a sua prévia aprovação dos encargos.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

MANUAL DO PROPRIETÁRIO

Parabéns pela sua compra de um aspirador de piscinas controlado por microprocessador e totalmente automático. Este manual contém informações importantes relativas ao funcionamento e à manutenção do seu aspirador. Conserve-o para referência futura.

Para assistência técnica, contacte a Hayward: [phone].

PARA REGISTAR O SEU ASPIRADOR NA NOSSA BASE DE DADOS, VISITE: www.hayward.fr (secção "Services")

Para seu registo

Registe as seguintes informações para comodidade:

Os aspiradores não devem ser utilizados para limpar a piscina no início da Primavera. Nessas ocasiões, quando a sua piscina está sujeita a uma carga de resíduos anormal, os passos de manutenção devem ser tomados para colocar a piscina em condições de pré-instalação.

A Hayward apenas garante a qualidade, desempenho e segurança dos seus produtos quando estes são montados com peças originais da Hayward. A utilização de peças não originais da Hayward irá anular todas as garantias

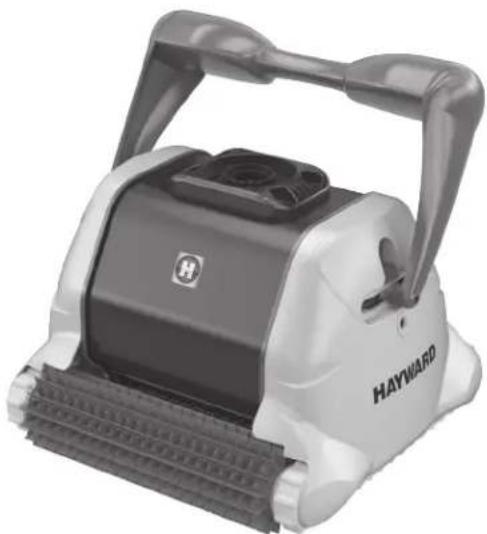

ROBOTER-REINIGER

ANWENDER - HANDBUCH

NON ENTRARE IN PISCINA DURANTE IL FUNZIONAMENTO DEL TigerShark.
