MODE D'EMPLOI TVVR36801 ABUS

Contenu de la livraison 42

Avertissements 43

Raccordements 44

Conseils pour l'installation de la caméra 46

Installation matérielle 47

Configuration du logiciel 49

Configuration de l'application 54

Manuel + logiciel 56

Ce guide de démarrage rapide décrit les premières étapes d'installation de votre enregistreur IP. Vous trouverez des informations détaillées dans le manuel d'utilisation disponible sur le site abus. com.

ABUS

Chère cliente, cher client,

Nous vous remercions d'avoir porté votre choix sur ce produit. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.

La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant : ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, ALLEMAGNE.

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer sa conformité ni sa sécurité de fonctionnement. Avant la mise en service du produit, veuillez lire le manuel d'utilisation dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Pour toute question, adressez-vous à votre partenaire revendeur spécialisé !

TVVR36401:

• Enregistreur PoE 4 canaux • Bloc d'alimentation de 48 V - Souris sans fil USB • Câble réseau 1 m • Câble de raccordement pour disques durs - Vis pour disque dur - Consignes de sécurité • Guide de démarrage rapide

• Enregistreur 8 canaux • Bloc d'alimentation de 48 V - Souris sans fil USB • Câble réseau 1 m • Câble de raccordement pour disques durs - Vis pour disque dur - Consignes de sécurité - Guide de démarrage rapide

Avertissements

L'enregistreur ne doit pas être exposé à des champs magnétiques puissants.

Veillez à ce que l'alimentation électrique ne soit pas interrompue.

Ne renversez pas de liquides sur l'enregistreur.

Utilisez et stockez l'enregistreur en respectant toujours les conditions d'utilisation conseillées par le fabricant.

Éteignez l'enregistreur avant de brancher ou de retirer des périphériques.

Veillez à ce que la ventilation soit toujours suffisante.

Raccordements

LED d'alimentation Affichage de la disponibilité opérationnelle LED de données Affichage de l'activité HDD actuelle LED réseau Affichage de l'activité réseau actuelle USB Connexion pour appareils USB ABUS

Audio IN Entrée audio RCA Interrupteur marche/arrêt Interrupteur de mise en marche et d'arrêt PoE Connexions RJ45 pour raccordement de caméras LAN Connexion RJ45 pour raccordement au réseau Audio OUT Sortie audio RCA 12 V Branchement électrique 12 V CC USB Connexion pour appareils USB VGA Raccordement VGA pour moniteur HDMI Raccordement pour moniteur HDMI

Conseils pour l'installation de la caméra

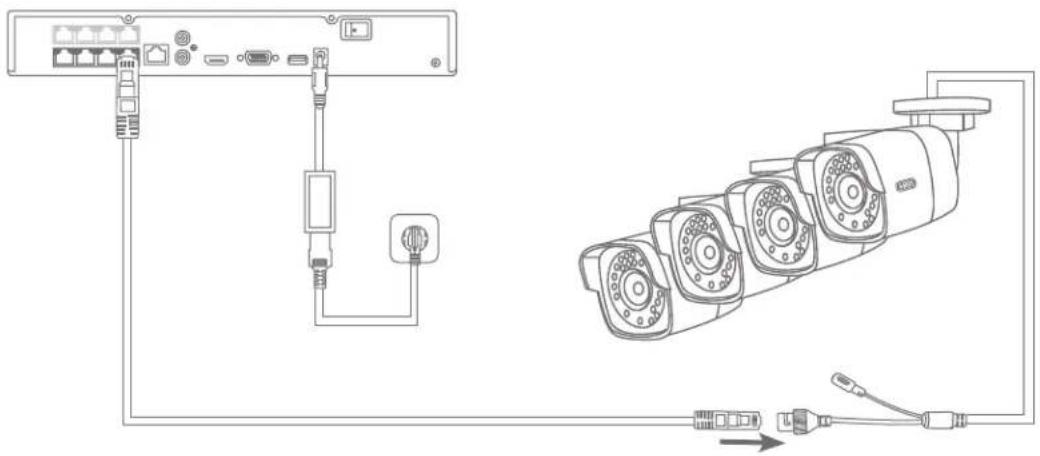

Lors de l'installation des caméras, connectez une seule caméra à la fois à un port PoE de l'enregistreur via un câble réseau jusqu'à ce que la caméra soit complètement intégrée. L'installation prend généralement environ 3 minutes par caméra.

Dans l'interface locale, l'image de la caméra apparaît automatiquement sur l'écran après une opération réussie. Sur l'interface Web, vérifiez l'état de la caméra dans Paramètres -> Système -> Administration de la caméra.

Installation matérielle

13 42 Desserrez les 6 vis situées sur les côtés et à l'arrière de l'enregistreur.

Ouvrez le boîtier avec précaution.

Alignez le disque dur sur le socle de l'enregistreur.

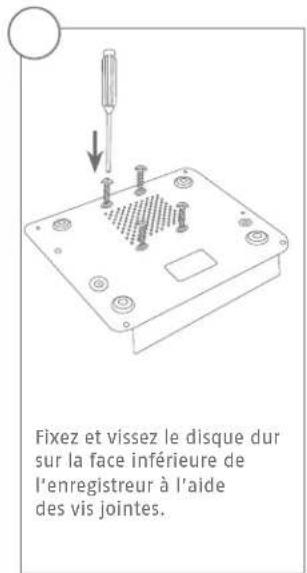

Fixez et vissez le disque dur sur la face inférieure de l'enregistreur à l'aide des vis jointes.

Établissez la connexion avec la platine principale à l'aide du câble de données (petit connecteur) et du câble électrique (gros connecteur).

Placez maintenant le boîtier sur le socle de l'enregistreur, le long de la glissière.

Vissez ensuite le boîtier au socle à l'aide des 6 vis.

Branchez le bloc d'alimentation et allumez l'enregistreur à l'aide de l'interrupteur marche/arrêt.

Configuration du logiciel

Sélectionnez la langue souhaitée et cliquez sur « Appliquer ».

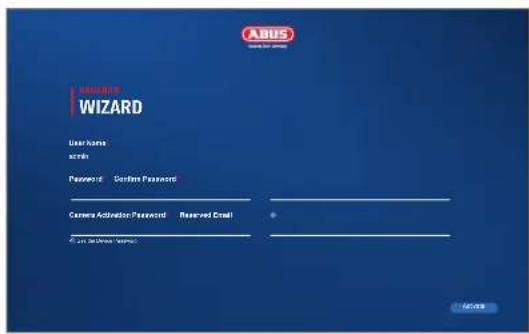

Saisissez un mot de passe pour l'utilisateur administrateur dans le champ « Nouveau mot de passe ». Le mot de passe doit répondre aux exigences minimales indiquées. Recommandation : utilisez un mot de passe complexe, de niveau « Fort ».

Mot de passe administrateur :

Pour confirmer, saisissez à nouveau le mot de passe. Notez également le mot de passe dans le guide de démarrage rapide et conservez-le à un endroit sûr. La réinitialisation du mot de passe administrateur est uniquement possible via l'assistance technique d'ABUS.

Saisissez également le mot de passe d'activation pour les caméras. Lorsque vous activez une caméra via l'enregistreur, l'enregistreur utilise pour ce faire ce même mot de passe. Cliquez ensuite sur « OK ». L'appareil est maintenant activé et peut être pleinement utilisé.

Time Zone: Data Portal (AMF+34) Amsterdam, Berlin, Rome, Paris TT-400-221 System Beta: System Beta 04-02-2015 11:26:21 NTP Time Sync Internal (int). NTP Server € 1 point per kg NTP Server Port $25

Définissez la zone horaire, la date et son format, ainsi que l'heure système. Quittez l'écran en cliquant sur « Suivant ».

WIZARD IP Address Subnet Mask 190.166.2.17 233.225.205.0 Internet Release 190.166.2.1 DHSP [IPv] Auto Obtain DNS Preferred DNS Server 190.166.2.1 Alternate DNS Server 3.6.5

Si vous souhaitez que les données d'adresse soient attribuées automatiquement, cochez la case DHCP. Les adresses sont alors attribuées automatiquement par le routeur (sous réserve de prise en charge).

192.168.0.1 192.168.0.25192.168.0.20

Si votre routeur n'attribue pas automatiquement les données d'adresse, saisissez celles-ci dans les étapes suivantes. Le graphique illustre par exemple les appareils raccordés avec les adresses IP correspondantes.

Vous trouverez ci-dessous toutes les caméras réseau compatibles. Utilisez la case à cocher pour sélectionner ceux que vous voulez Caméras réseau et cliquez sur Ajouter.

Microsoft WIZARD File Edit View Tools Options Format Tools Search Options 1. MNT Quick Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Print Train New Text Version: 1940-2000/00:00:00:00 Help/Show Email:

Le disque dur installé doit être installé avant utilisation être initialisé. Choisissez celui à initialiser disque dur éteint. Dans la colonne „Processus“, cliquez sur le Bouton Modifier et valider initialisation avec OK. Appuyez ensuite sur „Terminer“.

Configuration de l'application

Allgemein ABUS Link Station PPPOE DNS NTP Email SNMP Activieren □ Zugriffstyp Enable ABUS Link Station Stream-Venschlüsselung □ Verifizierungscode Secura12345 Status Online

Activation de l'ABUS Link Station

• Sur l'interface locale, accédez aux réglages réseau, puis ouvrez les réglages de l'ABUS Link Station.
• Activez la fonction ABUS Link Station et cliquez sur « Enregistrer les réglages ».
• Le statut doit maintenant afficher « en ligne ». S'il continue à afficher « hors ligne », vérifiez si la caméra est raccordée à un réseau avec accès Internet.
• Attribuez maintenant un code de vérification pour la connexion. Vous pouvez saisir ici le code que vous utilisez. Conservez ensuite le guide de démarrage rapide en lieu sûr.
• Gardez l'interface Web ouverte. Le code QR affiché et le code de vérification sont nécessaires pour la configuration de l'enregistreur dans l'application.

Remarque : L'ABUS Link Station établit la connexion entre votre enregistreur et votre smartphone via un service cloud. Aucun réglage au niveau de votre routeur n'est ainsi nécessaire. Si vous ne souhaitez pas utiliser le service cloud, vous trouverez des instructions pour configurer autrement l'application dans le manuel de l'enregistreur.

• Téléchargez l'application « ABUS Link Station » depuis l'iOS App Store ou le Google Playstore et ouvrez-la.
• Créez un compte pour l'accès à distance en cliquant sur « Se connecter » puis sur « Créer un compte ».
• Activez votre compte en saisissant le code de vérifi cation qui vous a été envoyé par e-mail.
• Cliquez sur « Ajouter un appareil » et scannez le code QR affi ché sur l'interface locale de l'enregistreur.
• Après que l'enregistreur a été reconnu, entrez le code de vérifi cation de l'enregistreur. L'enregistreur a désormais été ajouté à votre compte.
• En cas de problème avec la confi guration de l'application, consultez la page d'assistance de notre site Internet : https://support. abus-sc. com/

MANUEL + Logiciel

Manuels :

Vous trouverez d'autres manuels relatifs à l'utilisation de l'interface Web et de l'enregistreur dans l'onglet « Téléchargements » du lien suivant :

logiciel de station centrale d'écran (CMS) ABUS TVSW11001, vous pouvez surveiller, contrôler et gérer toutes les données vidéo de votre enregistreur ABUS depuis votre PC : https://mobil. abus. com/de/Gewerbe/Videoueberwachung/Netzwerktechnik/ABUS-CMS-Software-Windows

installateur IP ABUS pour chercher votre enregistreur dans le réseau, vérifi er et installer les mises à jour du fi rmware, et télécharger manuels et guides de démarrage rapide directement sur votre PC : https://www. abus. com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3. zip
