Produkttyp	8-Kanal PoE Netzwerk-IP-Rekorder
Marke	ABUS
Modell	TVVR36801
Abmessungen (ca.)	300 x 200 x 50 mm
Gewicht (ca.)	1,5 kg
Stromversorgung	48 V DC, Netzteil im Lieferumfang
Leistungsaufnahme	Ca. 30 W (abhängig von der Anzahl der Kameras)
Anzahl der Kanäle	8 PoE-Kanäle
Maximale Aufnahmeauflösung	Bis zu 4K (abhängig von den Kameras)
Speicher	Interne SATA-Festplatte (nicht im Lieferumfang, max. 10 TB)
Konnektivität	RJ45 10/100/1000 Mbps, HDMI/VGA-Ausgang
Hauptfunktionen	Kontinuierliche Aufzeichnung/Bewegungserkennung, Fernzugriff über ABUS Link Station, Anzeige auf dem Smartphone, Verwaltung über CMS oder IP Installer
Ersteinrichtung	Einrichtungsassistent mit Administratorkennwort und Aktivierung der Kameras
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Flüssigkeiten verwenden. Ausreichende Belüftung sicherstellen.
Sicherheit	Administratorkennwort erforderlich, Verifizierungscode für die App, Zurücksetzung nur über den ABUS-Support
Ersatzteile und Reparierbarkeit	Austauschbare Festplatte (Standard-SATA), Netzteil im Lieferumfang. Reparatur durch autorisierten ABUS-Service.
Lieferumfang	Rekorder, 48-V-Netzteil, USB-Funkmaus, 1 m Netzwerkkabel, HDD-Anschlusskabel, Schrauben, Sicherheitshinweise, Kurzanleitung
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Gesetzliche Garantie	2 Jahre (EU-Konformität)

Häufig gestellte Fragen - TVVR36801 ABUS

Wie installiere ich die Festplatte im Rekorder TVVR36801?

Öffnen Sie das Gehäuse, verbinden Sie das Datenkabel und das Stromkabel mit der Hauptplatine und schrauben Sie dann das Gehäuse auf den Sockel. Schließen Sie das Netzteil an und schalten Sie das Gerät ein. Initialisieren Sie die Festplatte in der Software über das Konfigurationsmenü.

Wie konfiguriere ich den Rekorder zum ersten Mal?

Schalten Sie den Rekorder ein, wählen Sie die Sprache, legen Sie ein starkes Administratorkennwort und ein Kennwort für die Kameras fest. Stellen Sie Datum und Uhrzeit ein und konfigurieren Sie das Netzwerk (DHCP oder manuell). Fügen Sie kompatible Netzwerkkameras hinzu und initialisieren Sie die Festplatte.

Was tun, wenn ich das Administratorkennwort vergesse?

Das Zurücksetzen des Administratorkennworts ist nur über den technischen Support von ABUS möglich. Kontaktieren Sie den Support mit den Informationen Ihres Geräts.

Wie verbinde ich den Rekorder mit meinem Smartphone?

Aktivieren Sie die ABUS Link Station in den Netzwerkeinstellungen des Rekorders. Laden Sie die App 'ABUS Link Station' auf iOS oder Android herunter, erstellen Sie ein Konto und fügen Sie das Gerät hinzu, indem Sie den auf der lokalen Oberfläche angezeigten QR-Code scannen.

Welche Kameratypen sind kompatibel?

Der Rekorder akzeptiert ABUS-kompatible PoE-Netzwerk-IP-Kameras. In der Oberfläche wird eine Liste der erkannten Kameras angezeigt. Sie können sie nacheinander hinzufügen, indem Sie sie an die PoE-Ports anschließen.

Kann ich den Rekorder ohne Internetverbindung verwenden?

Ja, der Rekorder funktioniert lokal (Bildschirmanzeige über HDMI/VGA). Für den Fernzugriff über die App ist eine Internetverbindung für den ABUS Link Station-Dienst erforderlich.

Wie aktualisiere ich die Firmware des Rekorders?

Verwenden Sie die Software 'ABUS IP Installer' auf dem PC, um den Rekorder im Netzwerk zu suchen und verfügbare Firmware-Updates zu installieren. Laden Sie es von der ABUS-Website herunter.

Was tun, wenn das Kamerabild nicht angezeigt wird?

Überprüfen Sie, ob die Kamera ordnungsgemäß an einen PoE-Port angeschlossen ist, der Rekorder eingeschaltet ist und die Kamera in der lokalen oder Weboberfläche erkannt wird. Die Installation dauert etwa 3 Minuten pro Kamera.

Wie reinige ich den Rekorder TVVR36801?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Welche Anzeigen oder Indikatoren gibt es am Gerät?

Der Rekorder verfügt laut Anleitung über keine detaillierten Anzeigen, aber die USB-Maus ermöglicht die Navigation. Der Verbindungsstatus der Kameras und der Aufnahmestatus sind in der Benutzeroberfläche sichtbar.

BEDIENUNGSANLEITUNG TVVR36801 ABUS

Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihren IP-Rekorder.

Detaillierte Informationen erhalten Sie in der Bedienungsanleitung, verfügbar auf der Website abus.com.

ABUS

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an Ihren Fachhandelspartner!

INHALTSVERZEICHNIS

Deutsch

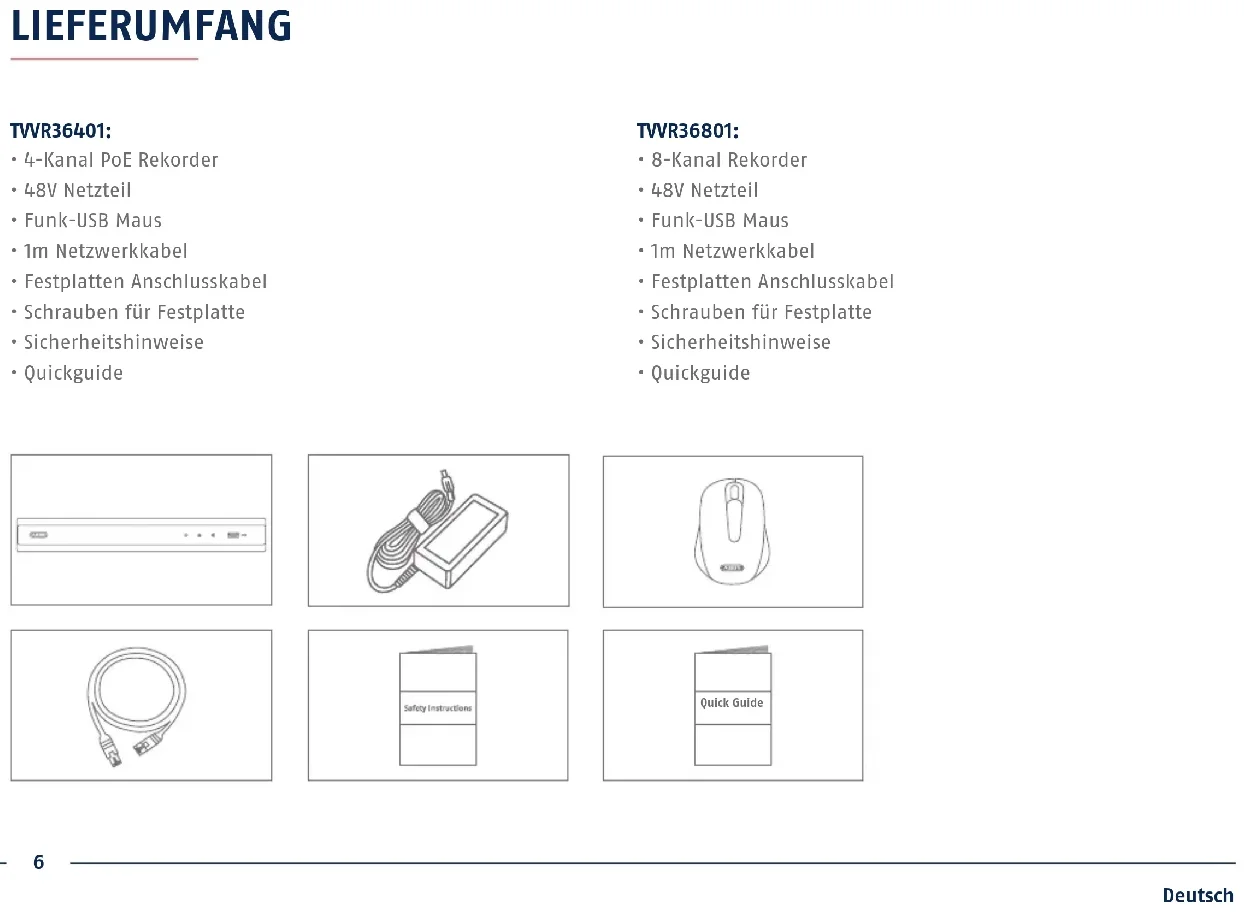

Lieferumfang 6

Warnhinweise 7

Anschlüsse 8

Tipps zur Kamerainstallation 10

Hardwareinstallation 11

Softwareeinrichtung 13

App einrichtung 18

Anleitung + Software 20

Français

• 4-Kanal PoE Rekorder
• 48V Netzteil
- Funk-USB Maus
• 1m Netzwerkkabel
• Festplatten Anschlusskabel
• Schrauben für Festplatte
- Sicherheitshinweise
- Quickguide

TVVR36801:

• 8-Kanal Rekorder
• 48V Netzteil
- Funk-USB Maus
• 1m Netzwerkkabel
• Festplatten Anschlusskabel
• Schrauben für Festplatte
- Sicherheitshinweise
- Quickguide

Halten Sie starke Magnetfelder vom Rekorder fern.

Achten Sie auf eine unterbrechungs- freie Stromversorgung.

Halten Sie Flüssigkeiten vom Rekorder fern.

Betreiben und lagern Sie den Rekorder nur unter den vom Hersteller empfohlenen Umgebungsbedingungen.

Schalten Sie den Rekorder aus, bevor Sie Peripheriegeräte anschließen oder entfernen.

Achten Sie darauf, dass immer eine ausreichende Belüftung vorhanden ist.

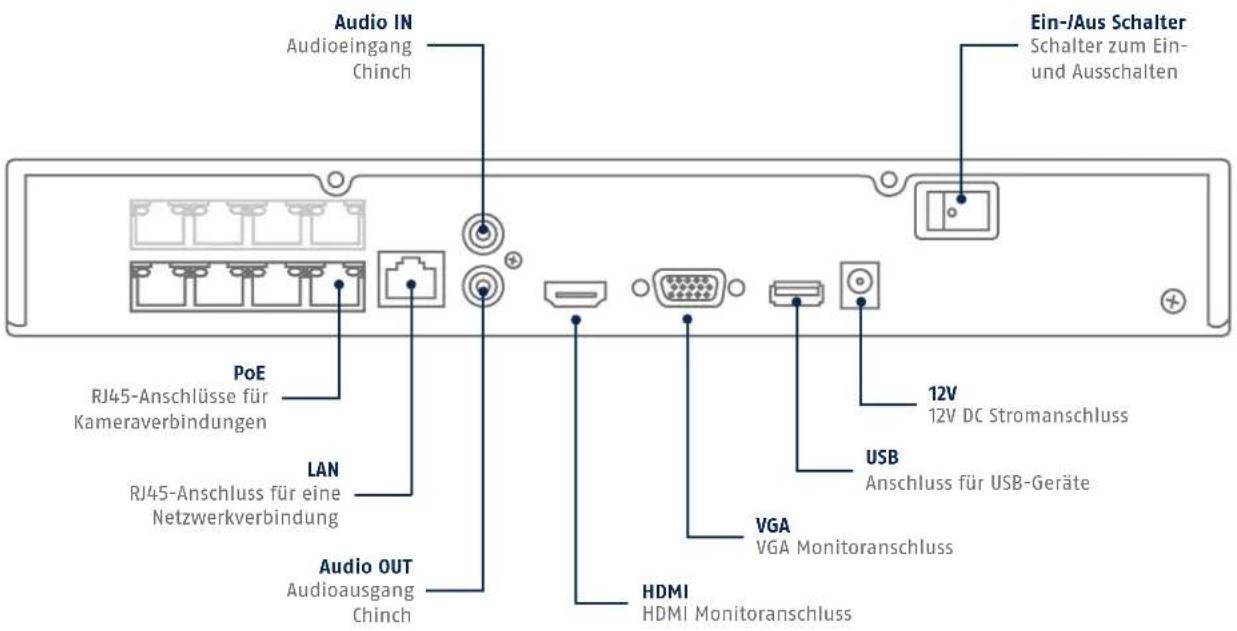

ANSCHLÜSSE

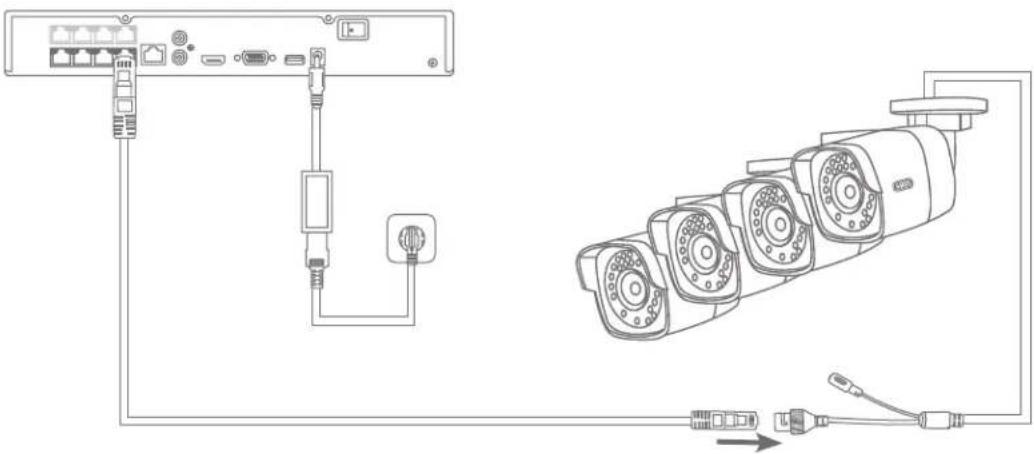

TIPPS ZUR KAMERAINSTALLATION

Schließen Sie bei der Installation der Kameras jeweils nur eine Kamera über ein Netzwerkkabel an einen PoE-Port des Recorders an, bis die Kamera vollständig integriert ist. Die Installation dauert in der Regel ca. 3 Minuten pro Kamera.

In der lokalen Schnittstelle erscheint das Bild der Kamera nach erfolgreicher Bedienung automatisch auf dem Monitor. Überprüfen Sie auf der Weboberfläche den Status der Kamera unter Einstellungen -> System -> Kamera-Verwaltung.

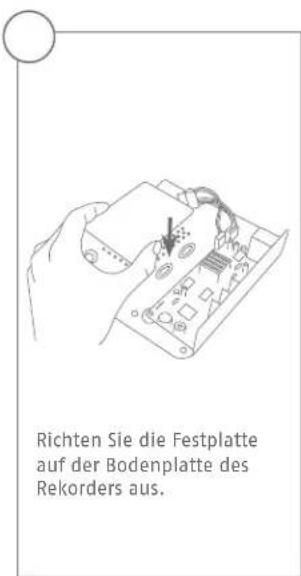

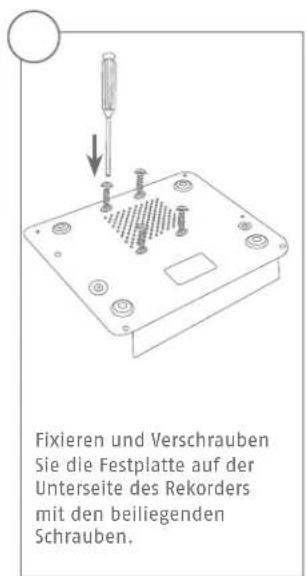

HARDWAREINSTALLATION

5678

Stellen Sie die Verbindungen zur Hauptplatine mit dem Daten- (kleiner Stecker) und Stromkabel (großer Stecker) her.

Setzen Sie nun das Gehäuse entlang der Führungsschiene auf die Bodenplatte des Rekorders.

Verschrauben Sie anschließend das Gehäuse und die Bodenplatte mit den 6 Schrauben.

Netzteil anschließen und Rekorder am Ein-/Aus Schalter einschalten.

SOFTWAREEINRICHTUNG

Wählen Sie die gewünschte Sprache aus und klicken Sie auf „Anwenden“.

2

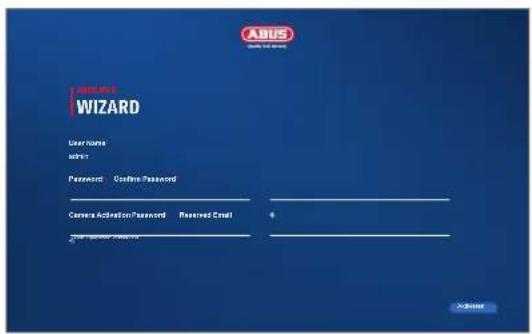

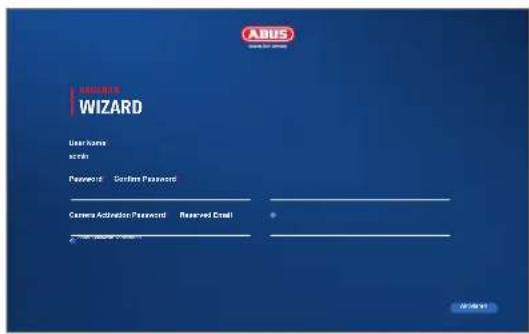

Geben Sie in das Feld „Password“ ein Passwort für den Admin-Benutzer ein. Das Passwort muss den vorgegebenen Mindestanforderungen entsprechen. Empfehlung: Verwenden Sie ein möglichst komplexes Passwort, welches die Stufe „Stark“ aufweist.

3

Geben Sie das Passwort zur Bestätigung erneut ein. Notieren Sie das Passwort zusätzlich in der Kurzanleitung und verwahren Sie es an einem sicheren Ort auf. Das Zurücksetzen des Admin-Passwortes ist nur über den technischen Support von ABUS möglich.

4

Geben Sie zusätzlich das Aktivierungspasswort für die Kameras ein. Wenn Sie eine Kamera über den Rekorder aktivieren, verwendet der Rekorder dieses Passwort dafür. Klicken Sie zum Schluss auf „Aktivieren“. Das Gerät ist nun aktiviert und kann in vollem Umfang verwendet werden.

5

Legen Sie die Zeitzone, Datum/-Format und Systemzeit fest. Verlassen Sie den Screen mit Klicken auf „Nächste“.

6

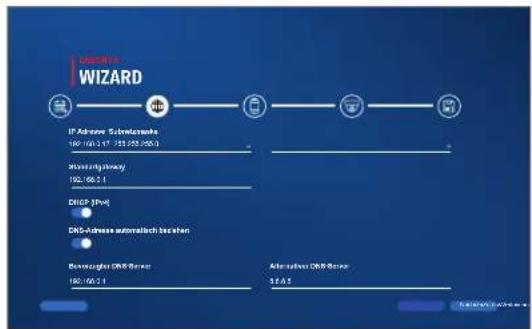

Möchten Sie, dass die IP-Adressdaten automatisch zugewiesen werden, setzen Sie ein Häkchen bei DHCP. Die Adressen werden dann automatisch vom Router vergeben (sofern unterstützt).

7

Falls Ihr Router die Adressdaten nicht automatisch zuweist, geben Sie die Daten in den folgenden Schritten ein. Die Graphik illustriert beispielhaft die anschließenden Geräte mit den dazugehörigen IP-Adressen.

8

Nachfolgend finden Sie alle kompatiblen Netzwerkkameras. Wählen Sie anhand der Checkbox die gewünschten Netzwerkkameras aus und klicken Sie auf hinzufügen. Wechseln Sie zum nächsten Screen mit „Nächste“.

9

Die installierte Festplatte muss vor der Benutzung initialisiert werden. Wählen Sie die zu initialisierende Festplatte aus. Klicken Sie in der Spalte „Vorgang“ die Schaltfläche „Bearbeiten“ und bestätigen Sie die Initialisierung mit OK. Drücken Sie anschließend auf „Fertigstellen“.

APP EINRICHTUNG

1

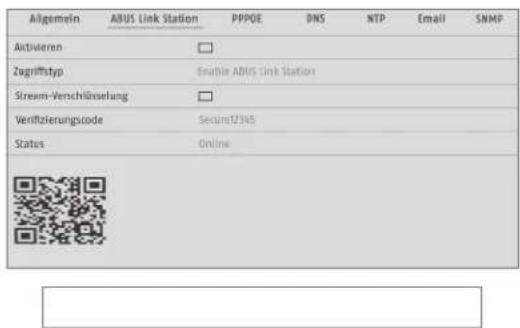

ABUS Link Station aktivieren

• Navigieren Sie in der lokalen Oberfläche zu den Netzwerkeinstellungen und öffnen Sie dort die ABUS Link Station Einstellungen.
• Aktivieren Sie die ABUS Link Station Funktion und klicken Sie auf „Einstellungen speichern“.
• Der Status sollte nun „online“ anzeigen. Falls weiterhin „offline“ angezeigt wird, prüfen Sie ob die Kamera mit einem Netzwerk mit Internetzugriff verbunden ist.
• Vergeben Sie nun einen Verifizierungscode für die Verbindung. Sie können den von Ihnen verwendeten Code hier aufschreiben. Bewahren Sie den Quickguide danach sicher auf.
• Lassen Sie die Weboberfläche weiterhin geöffnet. Der angezeigte QR-Code und Verifizierungscode wird für die Einrichtung des Rekorders in die App benötigt.

Hinweis: Die ABUS Link Station verbindet Ihren Rekorder via Cloud-Dienst mit Ihrem Smartphone. Sie müssen hierbei keine Einstellungen an Ihrem Router vornehmen. Falls Sie keinen Cloud-Dienst benutzen wollen, finden Sie eine alternative App Einrichtung in der Anleitung des Rekorders.

• Laden Sie die App „ABUS Link Station“ aus dem iOS Appstore oder Google Playstore herunter und öffnen Sie diese.
• Erstellen Sie für den Remote-Zugriff einen Account indem Sie auf „einloggen“ und anschließend auf „Ein Konto registrieren“ klicken.
• Aktivieren Sie den Account mit Hilfe des Verifi zierungscodes, der via E-Mail an Sie geschickt wird.
• Klicken Sie auf „Gerät hinzufügen“ und scannen Sie den QR-Code von der lokalen Oberfläche des Rekorders ab.
• Nachdem der Rekorder gefunden wurde, tragen Sie den Verifi zierungscode des Rekorders ein. Der Rekorder ist nun Ihrem Account hinzugefügt.
• Bei Problemen in der Einrichtung besuchen Sie unsere Support-Website: https://support.abus-sc.com/

ANLEITUNG + SOFTWARE

Anleitungen:

Weitere Anleitungen zur Bedienung der Web und Recorder Oberfläche finden Sie unter dem Reiter „Downloads“ in nachfolgendem Link:

1 ABUS Central Monitor Station (CMS) überwachen, steuern und verwalten Sie die Videodaten Ihrer ABUS Rekorder am PC: https://mobil.abus.com/de/Gewerbe/Videoueberwachung/Netzwerktechnik/ABUS-CMS-Soft ware-Windows

en Sie den ABUS IP Installer um Ihren Rekorder im Netzwerk zu suchen, Firmware Updates zu prüfen und en, Anleitungen und Quickguides direkt auf Ihren PC herunterzuladen:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip

https://mobil.abus.com/de/Gewerbe/Videoueberwachung/Netzwerktechnik/ABUS-CMS-Soft ware-Windows
