Produkttype	8-kanals PoE netværks IP-optager
Mærke	ABUS
Model	TVVR36801
Mål (ca.)	300 x 200 x 50 mm
Vægt (ca.)	1,5 kg
Strømforsyning	48 V DC, strømforsyning medfølger
Strømforbrug	Ca. 30 W (afhængigt af antal kameraer)
Antal kanaler	8 PoE-kanaler
Maks. optagelsesopløsning	Op til 4K (afhænger af kameraer)
Lagring	Intern SATA-harddisk (medfølger ikke, maks. 10 TB)
Tilslutningsmuligheder	RJ45 10/100/1000 Mbps, HDMI/VGA-udgang
Hovedfunktioner	Kontinuerlig optagelse/bevægelsesdetektering, fjernadgang via ABUS Link Station, visning på smartphone, styring via CMS eller IP Installer
Første opsætning	Opsætningsguide med administratoradgangskode og aktivering af kameraer
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Brug ikke væsker. Sørg for tilstrækkelig ventilation.
Sikkerhed	Administratoradgangskode påkrævet, verifikationskode til app, nulstilling kun via ABUS support
Reservedele og reparationsmuligheder	Udskiftelig harddisk (standard SATA), strømforsyning medfølger. Reparation af autoriseret ABUS-service.
Leveringsindhold	Optager, 48 V strømforsyning, USB trådløs mus, 1 m netværkskabel, HDD-tilslutningskabel, skruer, sikkerhedsinstruktioner, hurtigstartsguide
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	10 % til 90 % (uden kondens)
Lovpligtig garanti	2 år (EU-overensstemmelse)

Ofte stillede spørgsmål - TVVR36801 ABUS

Hvordan installerer jeg harddisken i optageren TVVR36801?

Åbn kabinettet, tilslut datakablet og strømkablet til hovedkortet, og skru derefter kabinettet fast på basen. Tilslut strømmen og tænd enheden. I softwaren initialiseres harddisken via opsætningsmenuen.

Hvordan opsætter jeg optageren første gang?

Tænd optageren, vælg sprog, indstil en stærk administratoradgangskode, og derefter en adgangskode til kameraerne. Indstil dato og klokkeslæt, og konfigurer netværket (DHCP eller manuelt). Tilføj kompatible netværkskameraer, og initialiser harddisken.

Hvad gør jeg, hvis jeg glemmer administratoradgangskoden?

Nulstilling af administratoradgangskoden er kun mulig via ABUS tekniske support. Kontakt supporten med oplysninger om din enhed.

Hvordan forbinder jeg optageren til min smartphone?

Aktivér ABUS Link Station i optagerens netværksindstillinger. Download app'en 'ABUS Link Station' på iOS eller Android, opret en konto, og tilføj derefter enheden ved at scanne QR-koden, der vises på den lokale grænseflade.

Hvilke typer kameraer er kompatible?

Optageren accepterer ABUS-kompatible PoE netværks IP-kameraer. I grænsefladen vises en liste over detekterede kameraer. Du kan tilføje dem ét efter ét ved at tilslutte dem til PoE-portene.

Kan jeg bruge optageren uden internetforbindelse?

Ja, optageren fungerer lokalt (visning på skærm via HDMI/VGA). Til fjernadgang via app'en kræves en internetforbindelse til ABUS Link Station-tjenesten.

Hvordan opdaterer jeg firmwaren på optageren?

Brug softwaren 'ABUS IP Installer' på pc'en til at finde optageren på netværket og installere tilgængelige firmwareopdateringer. Download det fra ABUS' hjemmeside.

Hvad gør jeg, hvis kamerabilledet ikke vises?

Kontroller, at kameraet er tilsluttet en PoE-port, at optageren er tændt, og at kameraet detekteres i den lokale eller webgrænseflade. Installationen tager ca. 3 minutter pr. kamera.

Hvordan rengør jeg optageren TVVR36801?

Sluk enheden og tag stikket ud. Rengør kabinettet med en blød, tør klud. Brug aldrig væsker eller slibende rengøringsmidler. Sørg for, at ventilationsåbningerne ikke er blokerede.

Hvilke indikatorer eller lamper er der på enheden?

Optageren har ingen detaljerede indikatorer i vejledningen, men USB-musen bruges til navigation. Tilslutningsstatus for kameraer og optagelse ses i brugergrænsefladen.

BRUGSANVISNING TVVR36801 ABUS

Advarselshenvisninger 79

Tilslutninger 80

Tips vedrørende kamerainstallation 82

Hardwareinstallation 83

Softwareopsætning 85

App-opsætning 90

Vejledning + software 92

Italiano

Dotazione 96

Avvertenze 97

Collegamenti 98

Denne kvikguide beskriver de første opsætningstrin for din IP-optager.

Detaljerede informationer findes i betjeningsvejledningen på hjemmesiden abus.com.

ABUS

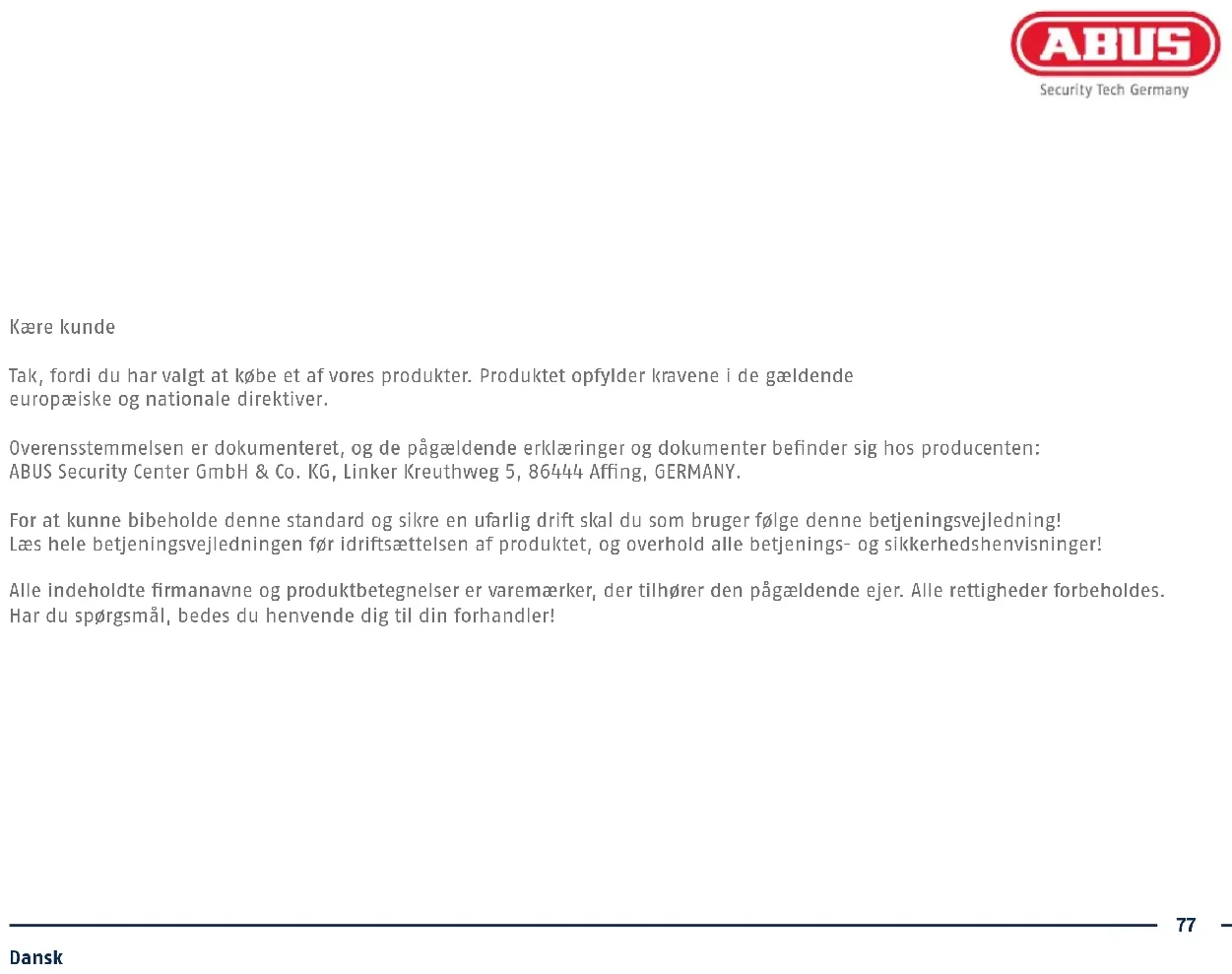

Kære kunde

Tak, fordi du har valgt at købe et af vores produkter. Produktet opfylder kravene i de gældende europæiske og nationale direktiver.

Overensstemmelsen er dokumenteret, og de pågældende erklæringer og dokumenter befinder sig hos producenten: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

For at kunne bibeholde denne standard og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning! Læs hele betjeningsvejledningen før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes. Har du spørgsmål, bedes du henvende dig til din forhandler!

INDHOLD I KASSEN

TVVR36401:

• 4-kanals PoE-optager
• 48 V strømforsyning
- Trädløs USB-mus
• 1 m netværkskabel
• Harddisk-tilslutningskabel
- Skruer til harddisk
• Sikkerhedsinstruktioner
• Kvikguide

TVVR36801:

• 8-kanals optager
• 48 V strømforsyning
- Trådløs USB-mus
• 1 m netværkskabel
• Harddisk-tilslutningskabel
- Skruer til harddisk
• Sikkerhedsinstruktioner
• Kvikguide

Quick Guide

ADVARSELSHENVISNINGER

Hold kraftige magnetfelter væk fra optageren.

Sørg for en nød-strømsforsyning.

Hold væsker væk fra optageren.

Anvend og opbevar kun optageren under de omgivelsesbetingelser, som producenten har anbefalet.

Sluk optageren, før du tilslutter eller fjerner perifert udstyr.

Sørg for, at der altid er tilstrækkelig ventilation.

TILSLUTNINGER

Når du installerer kameraerne, skal du kun slutte ét kamera ad gangen til en PoE-port på optageren via et netværkskabel, indtil kameraet er fuldt integreret. Installationen tager normalt cirka 3 minutter pr. Kamera.

I den lokale grænseflade vises billedet fra kameraet automatisk på skærmen efter en vellykket betjening. På webgrænsefladen skal du kontrollere kameraets status i Indstillinger -> System -> Kameradrift.

HARDWAREINSTALLATION

5678

Etablér forbindelsen til hovedprintkortet med data- (lille stik) og strømkabel (stort stik).

Sæt nu huset langs med føringsskinnen på optagerens bundplade.

Skru derefter huset og bundpladen fast med de 6 skruer.

Tilslut strømforsyningen og optageren på til-/fra knappen.

SOFTWAREOPSÄTNING

Vælg det ønskede sprog, og klik på „Anvend“.

2

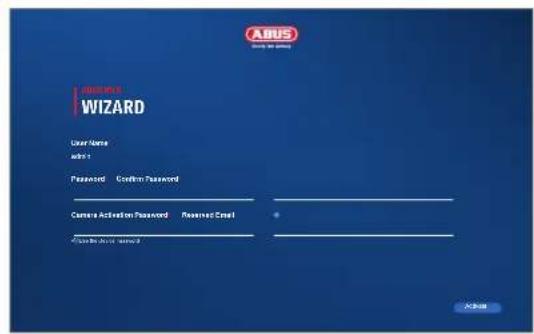

Indtast i feltet „Nyt kodeord“ et kodeord til administratorbrugeren. Kodeordet skal opfylde de specificerede minimumskrav. Anbefaling: Brug et så komplekst kodeord som muligt, som ligger på niveauet „stærkt“.

Administrator-kodeord:

3

Indtast kodeordet igen for at bekræfte. Noter desuden kodeordet i kvikguiden, og opbevar den et sikkert sted. Administrator-kodeordet kan nulstilles via den tekniske support fra ABUS.

4

Indtast desuden aktiveringskodeordet til kameraerne. Hvis du aktiverer et kamera via optageren, bruger optageren dette kodeord til det. Klik til sidst på „OK”. Udstyret er nu aktiveret og kan bruges fuldt ud.

5

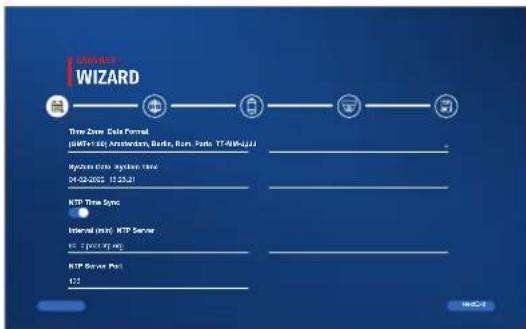

Bestem tidszone, dato/-format og systemtid. Forlad skærmen ved at klikke på „Næste“.

6

Hvis du ønsker, at adressedataene tildeles automatisk, skal du sætte et flueben ved DHCP. Adresserne bliver så automatisk tildelt af routeren (hvis understøttet).

7

Hvis din router ikke automatisk tildeler adressdataene, skal du indtaste dem i de fölgende trin. Grafikken illustrerer som eksempel de apparater, der kan sluttes til med de dertilhørende IP-adresser.

8

Nedenfor finder du alle kompatible netværkskameraer. Brug afkrydsningsfeltet til at vælge dem, du ønsker Netværkskameraer, og klik på Tilføj. Skift til næste skærmbillede med „Næste“.

9

Den installerede harddisk skal installeres før brug blive initialiseret. Vælg den, der skal initialiseres harddisken slukket. I kolonnen „Process“ skal du klikke på Rediger-knap og bekræft initialisering med OK. Tryk derefter på „Udfør“.

APP- OPSÄETNING

1

Aktivér ABUS Link Station

• Navigér til netværksindstillingerne på den lokale overflade, og åbn her indstillingerne til ABUS Link Station.
• Aktivér funktionen ABUS Link Station, og klik på "Gem indstillinger".
• Nu bør status vise "online". Hvis "offline" fortsat vises, skal du kontrollere, om kameraet er forbundet med et netværk med internetadgang.
• Tildel nu en verifikationskode til forbindelsen. Her kan du skrive den kode, du bruger. Opbevar derefter kvikguiden sikkert.
• Lad weboverfladen være åben. Den viste QR-kode og verifikationskode skal bruges til opsætning af optageren i appen.

Bemærk: ABUS Link Station forbinder din optager med din smartphone via cloud-tjeneste. Du behøver ikke foretage indstillinger på din router. Hvis du ikke vil bruge en cloud-tjeneste, kan du finde en alternativ app-opsætning i vejledningen til optageren.

• Indlæs appen "ABUS Link Station" fra iOS Appstore eller Google Playstore, og åbn den.
• Opret en konto til fj ernadgangen ved at klikke på "log ind" og dereft er på "registrering af en konto".
• Aktivér kontoen med verifi kationskoden, som du får tilsendt via e-mail.
• Klik på "tilføj apparat", og scan QR-koden fra optagerens lokale overfl ade.
• Når optageren er fundet, skal du indtaste optagerens verifi kationskode. Nu er optageren føjet til din konto.
• Hvis du har problemer med opsætningen, bedes du besøge vores support-website: https://support.abus-sc.com/

VEJLEDNING + SOFTWARE

Vejledninger:

Andre vejledninger vedr. betjening af web- og optager-overfl ade fi ndes under fanen "Downloads" via følgende link:

IS IP Installer for at søge eft er din optager i netværket, kontrollere og installere fi rmware-opdateringer, downloade vejledninger og kvikguides direkte til din pc:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
