BRUGSANVISNING TVVR36402 ABUS

DK Instruktioner til den lokale brugergranseflade

DA Instruktioner til lokal brugergranseflade

Original brugsanvisning pátysk.Opbevares til fremtidig brug.

Version 04/2025

Indholdsfortegnelse

1. Erklæring om overensstemmelse 183
2. Forklaring of symboler 184
3. Sikkerhedsinstruktioner 185
4. Tilsigtet brug 186
5. Opsætningsguide 187
6. Direkte visning 187

6.1 Hovedmenu 189
6.3 Kamera-kommando 190
6.4 Vis menu 190

7.1 Valg af kamera 191
7.2 Kalender 191
7.3 Kamera-kommando 192
7.4 Kontrol af aflspilning 192

Tidsrepraesentation Tidslinje 192

Kontrol af tidslinje 192

1. Filsøgning 193
2. Systemmindstlinger 195

9.1.1. System / Generelt 195
9.1.2. System / Live view 197

Generelt. 197
Layout/annoncer 198
Kanal nul 198

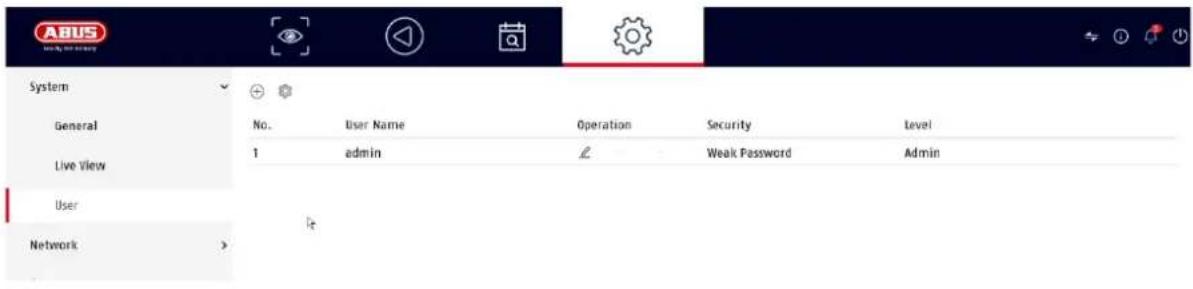

9.1.3. System/bruger 199

Tilfoj bruger 199
Skifbruger 200
Sletbruger 200
NTP (simpel tilstand) 200

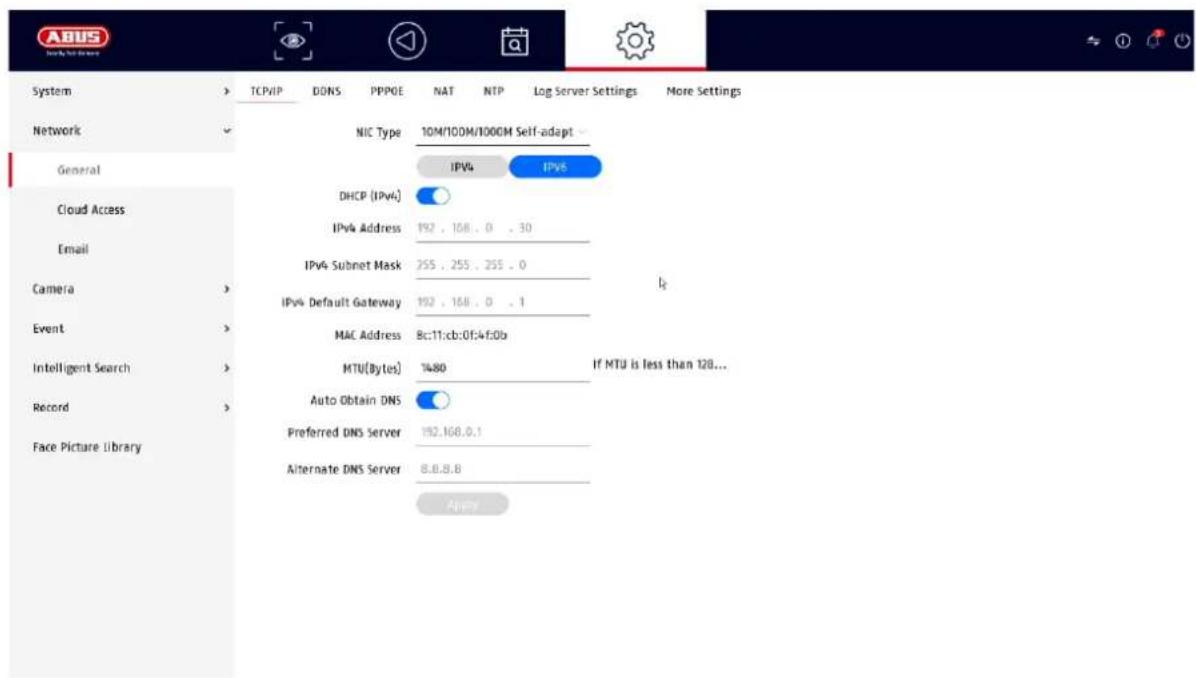

9.2. Netvark. 201

9.2.1 TCP/IP 201
9.2.2 DDNS 202
9.2.3 PPPoE 203
9.2.4 NAT 203
9.2.5 NTP 203
9.2.6 Indstilling af protokolserver 203
9.2.7 Yderligere indstlinger 204

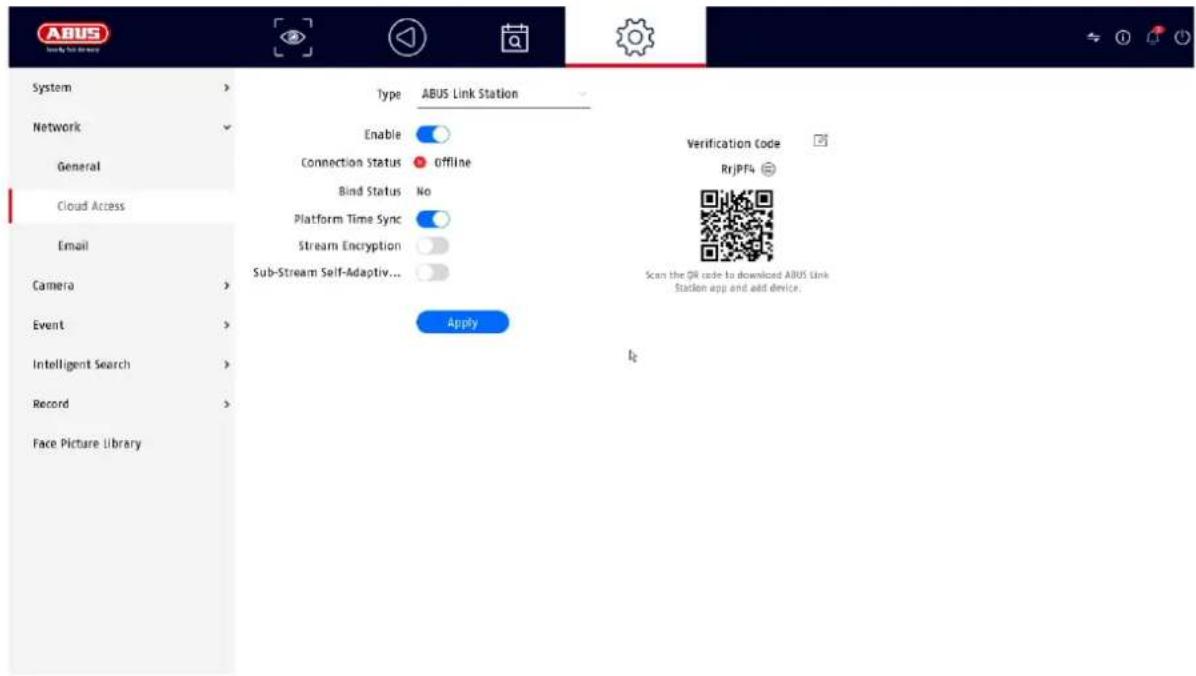

9.2.7 Cloud-adgang / ABUS Link Station 205
9.2.8 E-mail 206

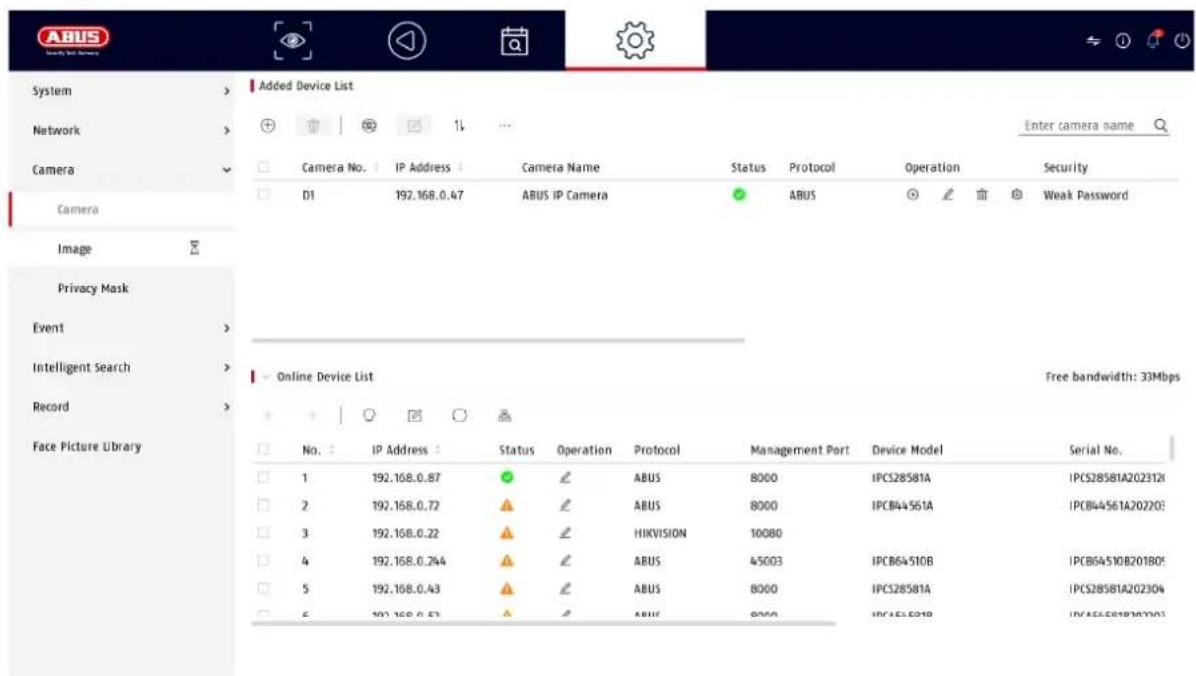

9.3. Kamera 207

9.3.1. Tilfoj IP-kamera 207
9.3.3. Privat zone 209

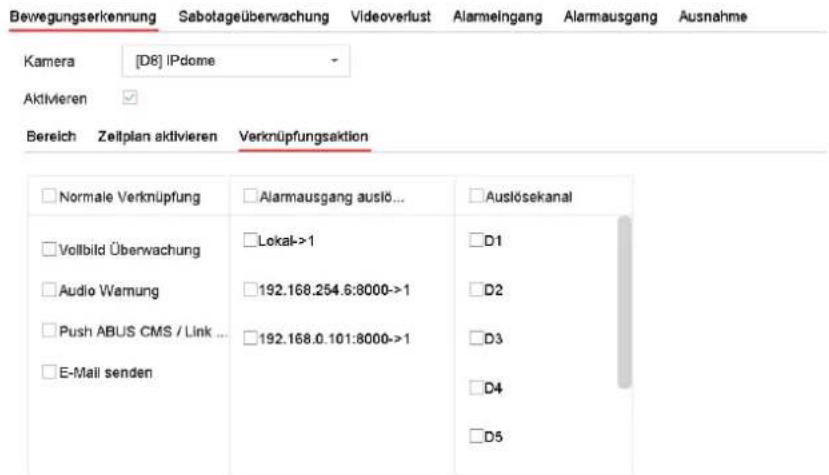

9.4. Begivenhed 209

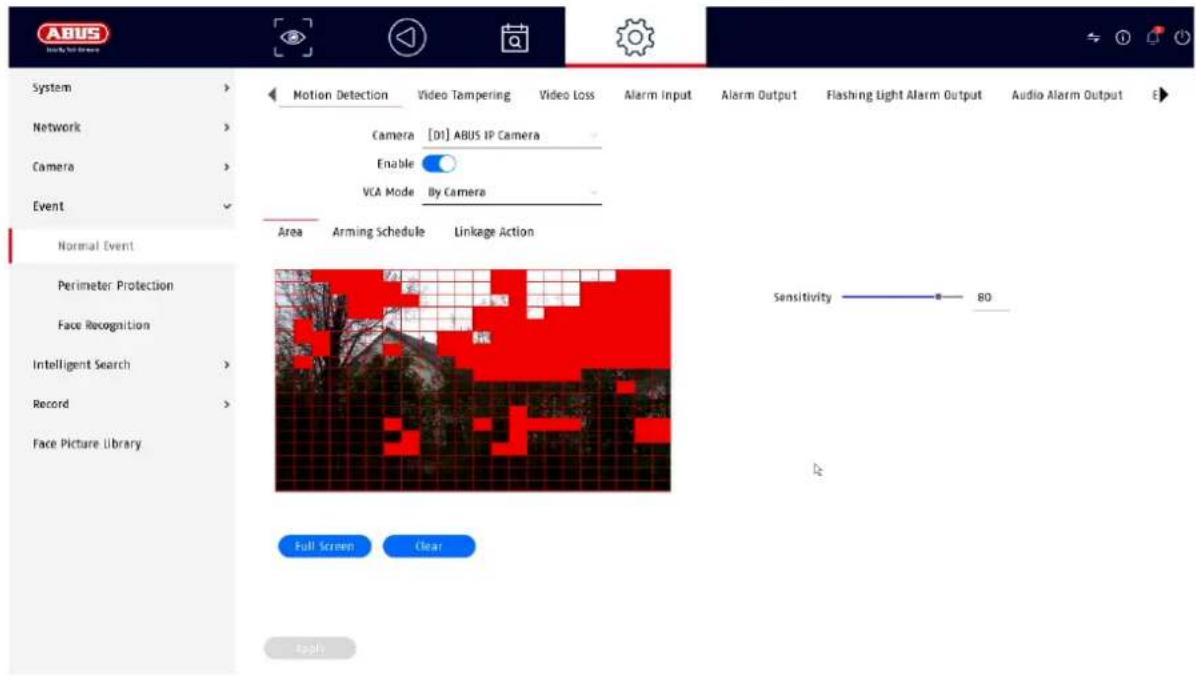

9.4.1. Normal begivenhed 209
9.4.2. Beskyttelse af perimeter 210
9.4.3. Ansigtsgenkendelse 211

9.5. Intelligent søgning / personsøgning 212

9.6.Opbevaring 213

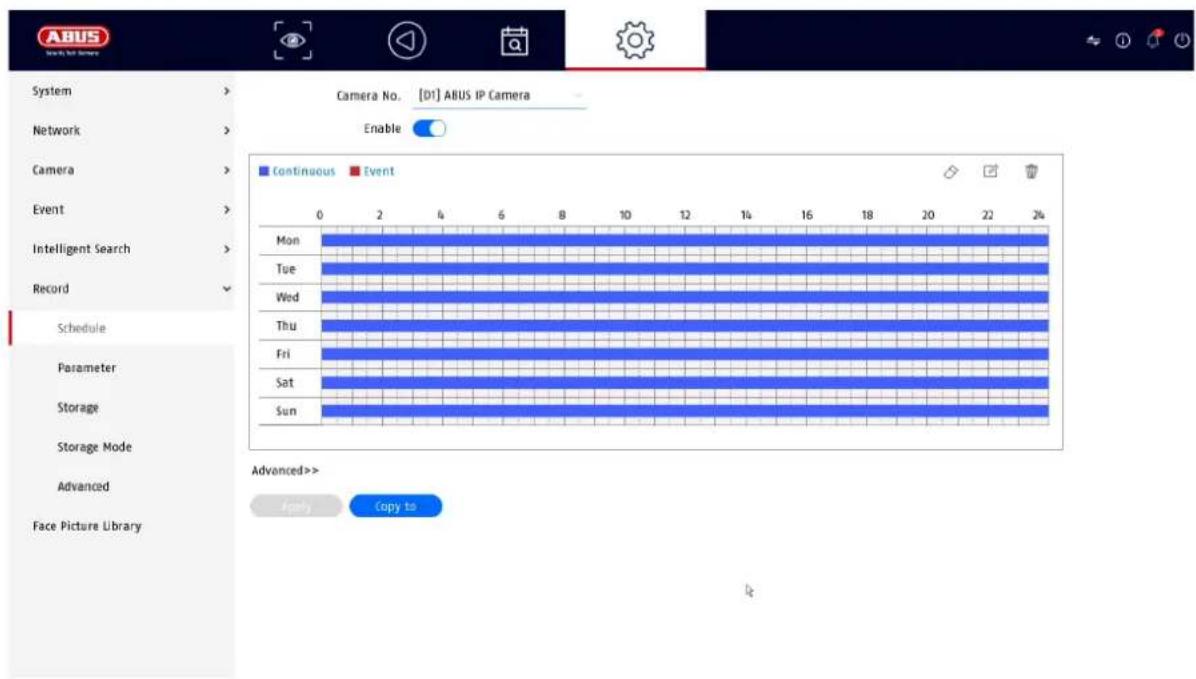

9.6.1. Tidsplan 213
Udvidet 213

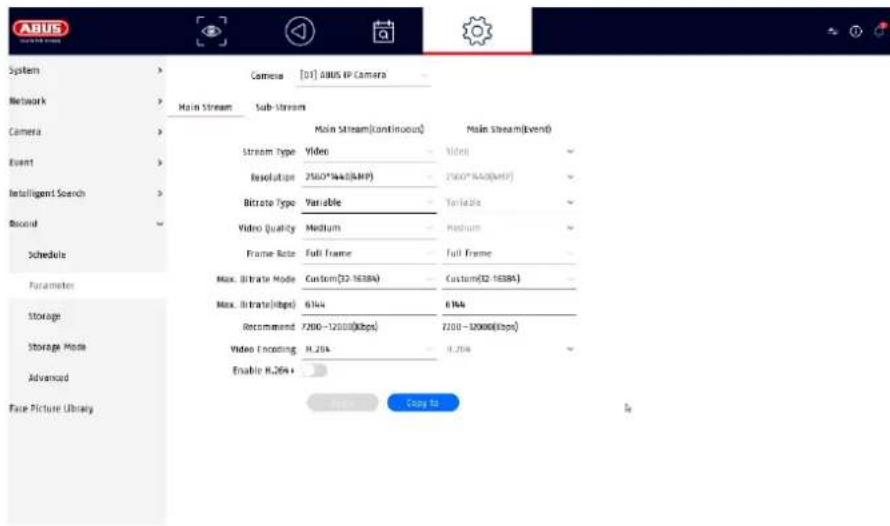

9.6.2. Stream-indstlinger 214

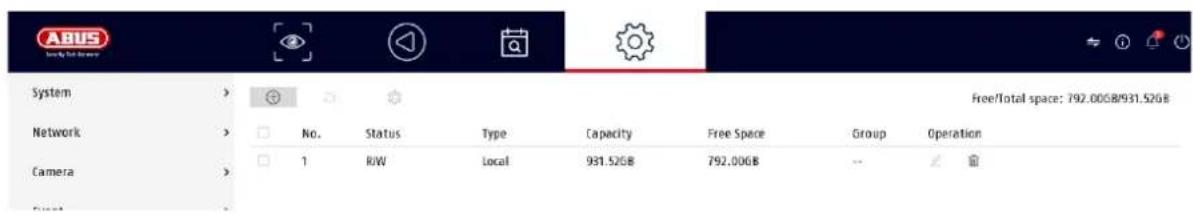

9.6.3. Hukommelse 214

Tilfoj netværksdrev 215

9.6.4. Opbevaringstilstand 217
9.6.4.1. Tilstand: Kontingent 217
9.6.5. Avancerede indstillinger 218

9.7. Bibliotek med ansigtsbilleder 218

10. Indstillinger for vedligeholdelse 219

10.1. Systeminfo 219

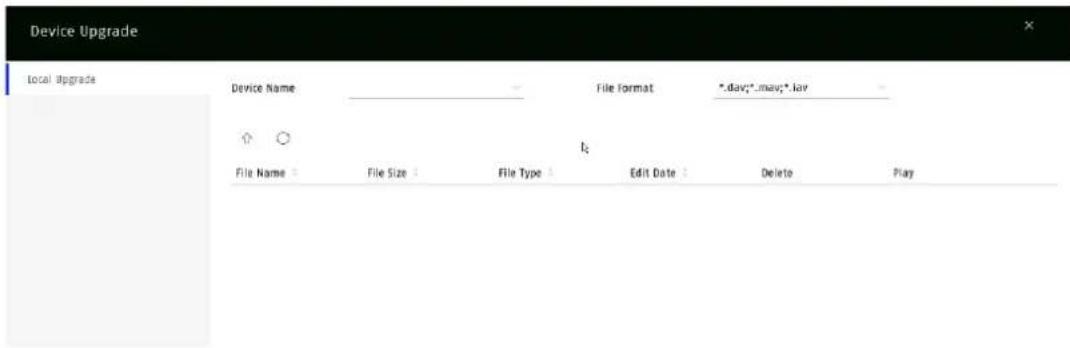

10.2. Firmware-updatering 219

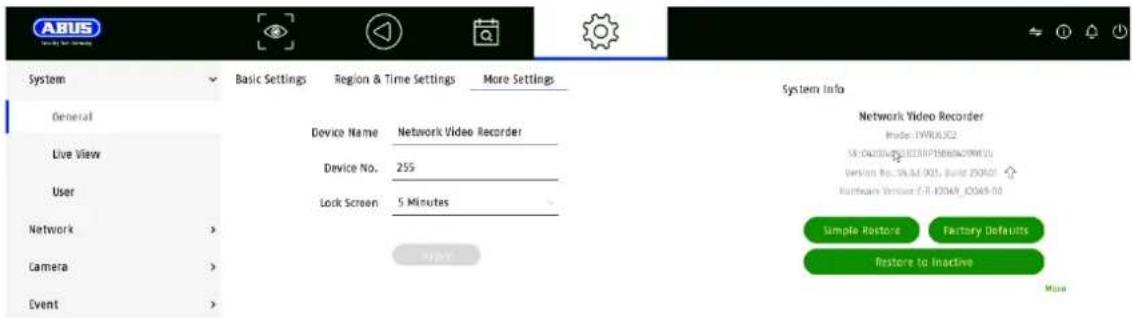

10.3. Gendan / Nulstil 219

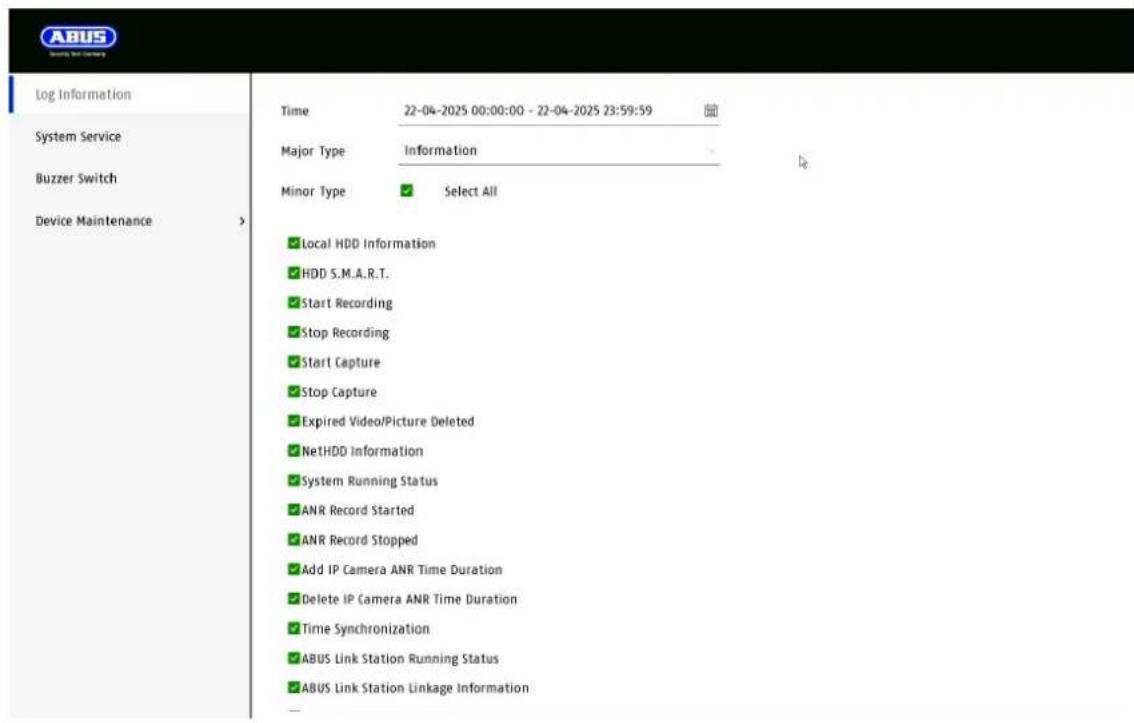

10.4. Logbog 220

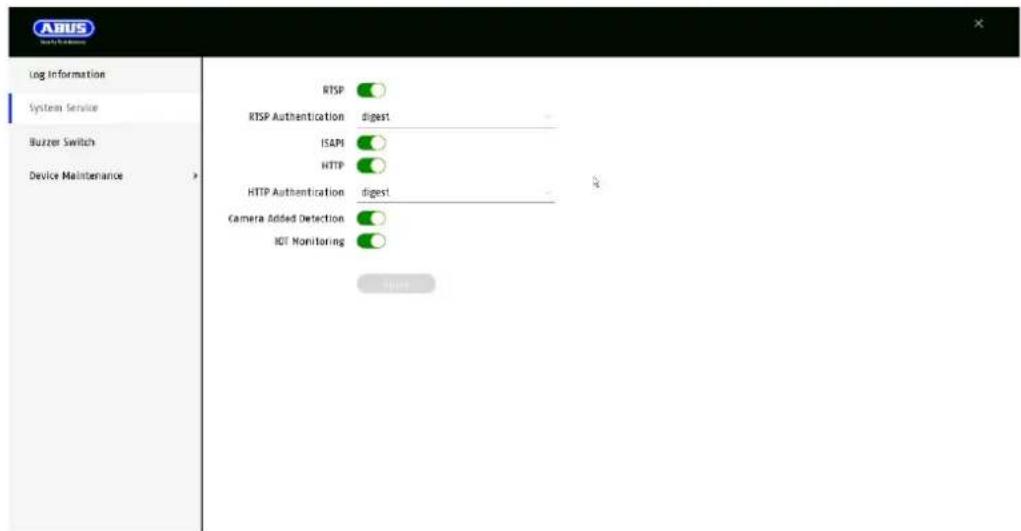

10.5. Vedligeholdelse af systemet 221

12. Bortskaffelse af affald 222

13. Tekniske data 223

14. Information om open source-licenser 223

1. Erklæring om overensstemmelse

ABUS Security Center erklærhermed, at det vedlagte produit er i overensstemmelse med følgende retningslinjer for Produktet:

EMC-direktiv 2014/30/EU

Lavspændingsdirektivet 2014/35/EU

RoHS-direktiv 2011/65/EU

Den komplette EU-overensstemmelseserklaring kan fas på folgende adresse:

ABUS Security Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

www.abus.com/product/Artikelnummer

("Artikelnummer" i linket er identisk med artikelnummeret

af det vedlauge produit)

Ansvarsfraskrivelse

Denne betjeningsvejledning er udarbejdet med den største omhu. Men hvis du opdager udeladelser aller unogagtigheder, bedes du give os besked skriftligt pa den adresse, der er angivet pa bagsiden af manualen.

ABUS Security Center GmbH & Co. KG pâtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig ret til at foretageændringer i produit et og betjeningsvejledningen til enhver tid.uden forudgående varsel.

ABUS Security-Center er ikke ansvarlig for direkte eller indirekte følgeskader, der opstår i forbindelse med udstyr, ydeevne og brug af dette produit. Der gives ingen garanti for indholdet af dette dokument.

2. Forklaring af symboler

	Symbolet med lynet i trekanten bruges,+när der er fare på færde. sundhed, f.ecs. på grund af elektrisk stød.
	Et udråbstegn i trekanten angiver vigtige oplysninger i,this betjeningsvejledning, som skal overholds.
	Dette symbolfindes,när du skal have særlige tips og oplysninger om betjening.

Vigtige sikkerhedsinstruktioner

	Skader, der skyldes manglende overholdelse af denen betjeningsvejledning, medfører, at garantien bortfalder. Vi påtager os intet ansvar for følgeskader!
	Vi påtager os intet ansvar for materielle skader eller personskader, der skyldes forkert handtering eller manglende overholdelse af sikkerhedsanvisningerne. Ialandne tilfælde bortfalder alle garantikrav!
	Når du bruger optageren, skal du overholde landespecifikke bestemmelier om beskyttelse af personoplysninger.

Kære kunde, de følgende sikkerheds- og fareoplysninger er/DDke kun beregnet til at beskytte dit helbred, men øgsa til at beskytte apparatet. Laes venligst følgende punkter omhyggeligt:

• Der er ingen delie inde i produitet, der kan repareres. Ved adskilelse bortfalder ogsa godkendelsen (CE) og garantien.
  Produktet kan blive beskadiget ved fald fra selv en lille højde.
• Monter produit à en sâdanmade, at direkte sollys ilke kan falde pa enhedens billedsensor. Overhold installationsanvisningerne i det tilsvarende kapitel i donne betjeningsvejledning.
• Enheden er designet til indendørs og udendørs brug (IP66).

Undgå følgende ugunstige omgivelsessforhold under drift:

Fugt ellr for hj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brandfarlige gasser, dampe eller oplosningsmidler
- stærke vibrationer
- staerke magnetfelter, f.eks. i naerheden af maskiner aller hjojttalere.
- Kameraet må ikke installeres på ustabile overflader.

Generelle sikkerhedsanvisninger:

• Lad参加会议的人员在会议开始前，可以参加现场会议。

• Af sikkerhedsmæssige arsager ma videoovervågningskameraet ikke gives til børn på grund af små dele, der kan sluges.

• Indsæt ikke nogen genstande gennem abningerne ind til apparatets indre.
• Brug kun de ekstra encheder/tilbehør, der er angivet af producenten. Tilslut ikke inkompatibileprodukter.
  Overhold sikkerheds- og brugsanvisningerne for de andre tilslutte de eheder.
• Kontroller apparatet for skader før ibrugtagning; hvis dette er tilfældet, på du ikke bruge apparatet!
  Overhold grænserne for den driftsspænding, der er angivet i de tekniske data. Hojere spændinger kan ødelægge encheden og bringe din sikkerhed i fare (elektrisk stød).

3. Sikkerhedsinstruktioner

1. Strømforsyning: Overhold oplyningerne på typeskiltet om forsyningsspænding og strømforbrug.

2. Overbelastning

Undgå at overbelaste stikkontakter, forlængerledninger og adaptere, da det kan före til brand eller elektrisk stød.

3. Rengoring

Rengør kun apparatet med en fugtg klud uten brug af skrappe rengøringsmidler. Apparatet skal kobles fra lysnettet.

Advarsler

Alle sikkerheds- og betjeningsinstruktioner skal overholds, før apparatet tages i brug første gang!

När du tager apparatet ud af stikkontakten, ma du ikke trække i netledningen, men skal tage fat i stikket.
Sorg for, at netkablet ligger sa langt væk som muligt fra varmeapparater for at undga, at plastkappen smelter.

1. Følg disse instruktioner. Hvis du ikke gør det, kan du fæ elektrisk stød:

2. Abn aldrig kabinettet aller strømforsyningsenheden.

3. Saat-ilke metal aller braendbare genstande ind i apparatet.

4. Brug overspaendingsbeskyttelse for at undgå skader forårsaget af overspaending (f.eks. tordenvejr).

5. Afbryd venligst defekte apparatus fra stromforsyningen med det samme, og informer din forhandler.

4

När du installerer i et eksisterende videoovervågningsystem, skal du sorge for, at alle encheder er koblet fra lysnettet og lavspændingskredsløbene.

5

Hvis du er i tvivl, skal du ikke selv udføre montering, installation og ledningsføring, men.overlade det til en specialist. Forkert og up professionelt arbejde på elnettet eller husinstallationer udgør ikke kun en risiko for dig selv, men øgså for andre mensesker. Forbind installationerne, SSE net- og lavspændingskredsløbene altid kører分开 og ikke er forbundet med hinanden på noget tidspunkt eller ikke kan forbindes på grund af en fejl.

Udpakning

Handter apparatet med storsteforsigtighed, nár du pakker det ud.

Hvis den originale emballage er beskadiget, skal du først kontrollere apparatet.
Hvis apparatet er beskadiget, skal du sende det tilbage med emballagen og informere leveringstjenesten.

4. Tilsigtet brug

Denne optager bruges til indendors erler udendors videoovervågning (afhængigt af modellen) i forbindelse med en optageenhed erler en tilsvarende visningsenhed (f.eks. skærm eller pc).

Enhver,andenbrugenden,dererbeskrevetovenfor,kanmedfroleskaderpaproductetoganderefarer.Enhver,andenbrugerikkeioverensstemmelsemedden tilsigtedebrug ogvilgoregarantienugyldig;altansvarerudelukket.Dette gelder ogsa,hvisdererforetagemodifikationerog/ellerændringerafproduktet. Laesbetjeningsvejledningen heltigennmogomhyggeligt,fordu tagerproduktei drug.Betjeningsvejledningenindeholdervigtigeoplysningerominstallationog betjening.

5. Opsætningsguide

Opsætningsguiden guider dig gennem de nødvendige grundlæggende systemmindstellinger. Optageren er derefter grundlæggende sat op til optagelse og overvågning.

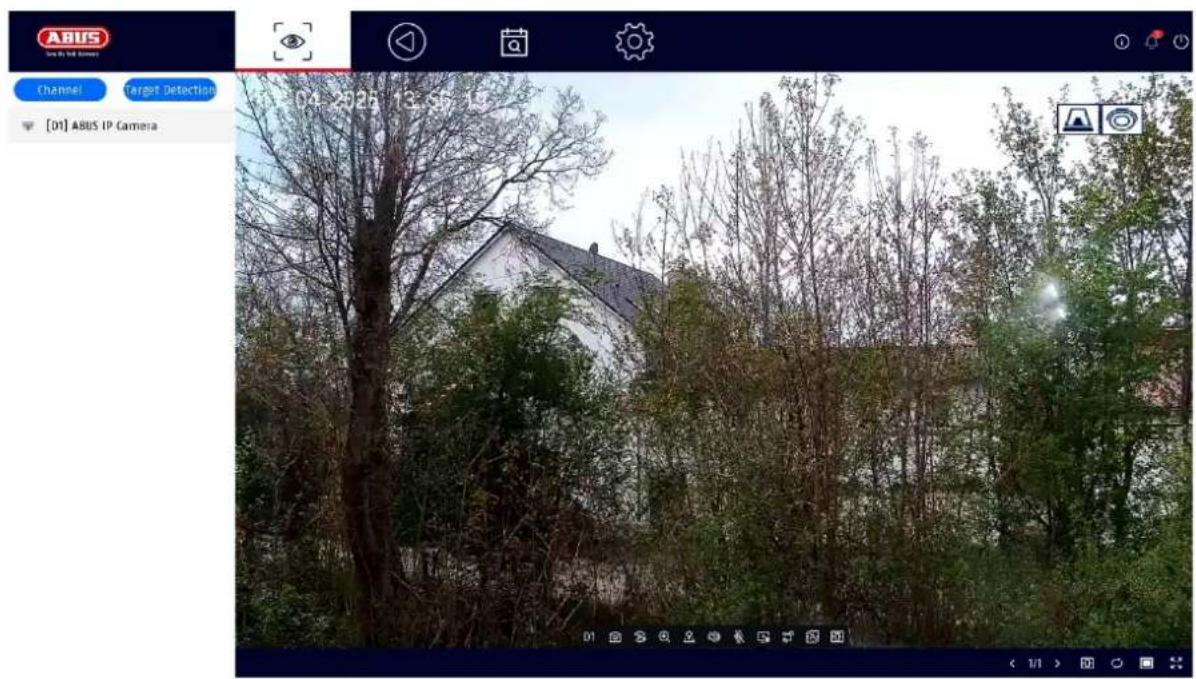

6. Direkte visning

Live-visingen starter automatisk, narrheden taendes.

Denne visning giver mulighed for at vise aller udfore live-billeder og kamerakommandoe fra alle tilslutte de kameraer på optageren.

• Ved at dobbeltklikke på venstre museknap kan du se det pagældende kamerabillede i fuld skærm eller skifte tilbage til den oprindelige visning.
• Ved at klikke på højre museknap kan du skjule og vise menustrukturen for kun at vise det respektive kameralayout i fuld skærm.

Live-visningen er indelt i følgende Funktionomsråder:

Hovedmenu	Valg af konfigurations- og betjeningsmenuer
Kameraets menu	Vælg og søg after kameraer
Kamera-kommando	Valg af kamerakommandoer og handleder for det valgte kamera. Den rødre ramme omkring kamerabilledet viser, at kameraet er valgt.Kameraets kommandobjælke vises nederst i kamerabilledet.
Vis menu	Styring af visningen på den lokale skærm
Status for optagelse	I live-billedet vises den aktuelle optagestatus altid (øverst til højre) i form af et farvet R ("Record"). Hver videokanal kan have en af følgende tre statusser:
	Intet symbol	Ingen optagelse programmeret, ingen hardisk tilgængelig, ingen begivenhed
		Begivenhed(f.eks. ved bevægelse)
		Optagelse startet

6.1 Hovedmenu

	Skifter til live-visning
	Skifter til afspilningsvisning
	Skifter til filsøgning
	Skifter til menuen for systemindstillinger
	Skifter til menuen for vedligeholdelseseindstillinger
	Shift mellem simpel tilstand / eksperttilstand
	Oplyninger om alarmen Hurtig visning af nogle vigtige alarmhændelser
	Log ud / luk ned / genstart

6.3 Kamera-kommando

		Visning af signaltype og kanalnummer (D1: IP-kanal 1)
		Udløs optagelse af et enkelt billedde
		Starter afspilning af de sidste 5 minutter
		Abner PTZ-kontrollen
		Abner den digitale zoom
		Slår lyd til/fra
		Intercom til/fra
		Live view-indstlinger:deen indstilling bestemmer, om visningen ermere flydende, men vises med enulle tidsforsinkelse (realtid = lille forsinkelse)
		Skifter mellem 1. og 2. videostream.
		Vis VCA-info (f.eks. vises tripwire-linjer live i billeddet)
		Selvtilpassende opløsning/visningsformat: Hvis der er tilsluttet etkamera med et billedforhold på 4:3, kan kamerabilledet visesudstrakt eller uudstrakt.

6.4 Visning af menu

<1/1>	Skifter mellem visningssider
1	Abner for valg af kameralayout
	Starter/slutter sekvensvisningen
	Abner og lukker fuldskærmsvisning

Afpilning g or det muligt at afspille optagede videodata fra kameraer p a optageren.

Playback-visingen er opdelt i følgende Funktionsområder:

Valg af kamera	Valg af de kameraer, der skal afspilles.
Kalender	Valg af dato for de registrerede data.
Kamera-kommando	Valg af kamerakommandoer og handleringer for det valgte kamera.
Kontrol af afspilning	Kontrol og interaktion under afspilning.

7.1 Valg af kamera

Kameralisten bruges til at vælge de optagede kameraarkiver på optageren. Flere kameraer kan afspilles samtidigt ved at klikke på markeringsfelterne i listen.

7.2 Kalender

I kalenderen kan du direkte vælge den dag, hvor der skal søges after optagelsen. Et trekantet mærke på階段 betyder, at optagelser er tilgængelige.

7.3 Kamera-kommando

		Visning af signaltye og kanalnummer (D1: IP-kanal 1)
		Udløs optagelse af et enkelt billedde
		Abner den digitale zoom
		Slær lysd til/fra
		Tilføj markør (tag)
		Optagefilen for den aktuelle afspilningsposition er lately. En lately fil overskrives ikke af ringbufferen.
		Fisheye-udvidelse: Valg af visning for optagelser fra et fisheye-kamera
		Trimming og eksport af videosekvenser
		Opdeling i flere vinduer: Visning af afspilningsdata over 4 billedder med forskellige tidsstempler.
		Vis VCA-info (f.eks. vises tripwire-linjer live i billeddet)
		Selvtilpassende opløsning/visningsformat: Hvis der er tilsluttet et kamera med et billedforhold på 4:3, kan kamerabilledet vises udstrakt eller uudstrakt.

7.4 Kontrol af afspilning

Klik derefter på tidslinjen for at starte/genoptage afspilningen på det ønskedete tidspunkt. Optagelser angives med farvede bjælker på tidslinjen. Farvekodningen er som følger:

Kontinuierlig optagelse

Begivenhedsoptagelse (bevægelse, begivenhed)

Tidsrepraesentation Tidslinie

Standardindstillingen for tidslinjens visningsomrade er 24 timer. Tidslinjens skalering kan ændres ved hjælp af musehjulet. Det gør du ved at holde musemarkøren over tidslinjen og trykke på musehjulet.

Kontrol af tidslinje

Folgende Funktioner er tilgengelige under tidslinjen:

	Hop baglæns i 30 sekunder
	Springer fremad i 30 sekunder
	Afspil og søt optagelsen på pause forlæns
	Reducerer afspilningshestigheden
X1	Afspilningshestighed
	Øger afspilningshestigheden
	Abner og lukker fuldskærmsvisning
	Vis filter for billeder af mennesker, køretøjer
	Intelligent søgnig:
	Søgnig after personer

8. Filsøgning

Video	Søg after gemte videoer via: - Periode - Mørkning (tag) - Låsning / Låste videosekvenser - Kameraets nummer
Billede	Søg after gemte enkeltbilleder via: - Periode - Kameraets nummer
Begivenhed	Søg after gemte videoer via: - Begivenhedstype (f.eks. bevægelse) - Periode - Kameraets nummer
Menneske	Søg after gemte videoer via: - Menneselig begivenhedstype - Periode - Kameraets nummer
Køretøj	Søg after gemte videoer via: - Begivenhedstype Nummerplade - Periode - Kameraets nummer - Betegnelse på nummerplade

Hver søgenu giver derefter mulighed for at se eller ekSPORTERE videofiler (USB-eksport).

9. Systemindstilling

Alle enhedens grundlaeggende indstlinger styres i menuen "System".

Vær opmaerkoms på dette: Sørg for, at dato og klokkeslæt er indstillet korrekt. En forskert indstilling kan.fore til Funktionsbegrænsninger (f.eks. med app-forbindelsen). Efterfolgendeændringer kan.fore til datatab! Sørg for at sikkerhedskopiere dine data i god tid.

9.1.1. System / Generelt

VGA/HDMI- oplosnig	Vælg skærmoplønsning for VGA- og HDMI-udgangene
Musemarkørens hastighed	Glidestang, lav hastighed til venstre, hj错过ihed til hjre
Login Eden adgangskode	Hvis这部分 Funktion er aktiveret, bliver der ikke spurgt after adgangskoden, på optageren er startet. Hvis en bruger aktiv logger ud, vil forespørgslen træde i kraftigen.
Assistent	Vælg, om guiden skal vises ved opstart af systemet.
Region	Valg af land
Sprog	Vælg det menusprog, der skal vises
Tidszone	Vælg den tidszone, dueforen dig i
Datoformat	Vælg, hvordan datoen skal vises: MM-DD-YYYY, DD-MM-YYYY, YYYYY-MM-DD
Dato	Indstil den aktuelle dato
Tid	Indstil den aktuelle tid
Aktivér sommertid	Vælg, om optageren skal skifte mellem Sommer- og vintertid. • Auto: Optageren skifter automatisk Manuel: Optageren skifter baseret på den indstillede start-/slut dato
Modul til videokvalitet	Softwarebaseret sløring eller overtegning af videodisplayet.
Lokal automatisk login	Vælg varigheden, after hvilken menuen automatisk lukkes: Aldrig / 1 ... 30 minutter
Enhedens navn	Her kan du tildele et navn/en beskrivelse til optageren
Nej.	Bruges til at identificere optageren entydigt,+när man bruger et kontrolpanel
Protokol-menu	Vælg varigheden, after hvilken menuen automatisk lukkes: Aldrig / 1 ... 30 minuter

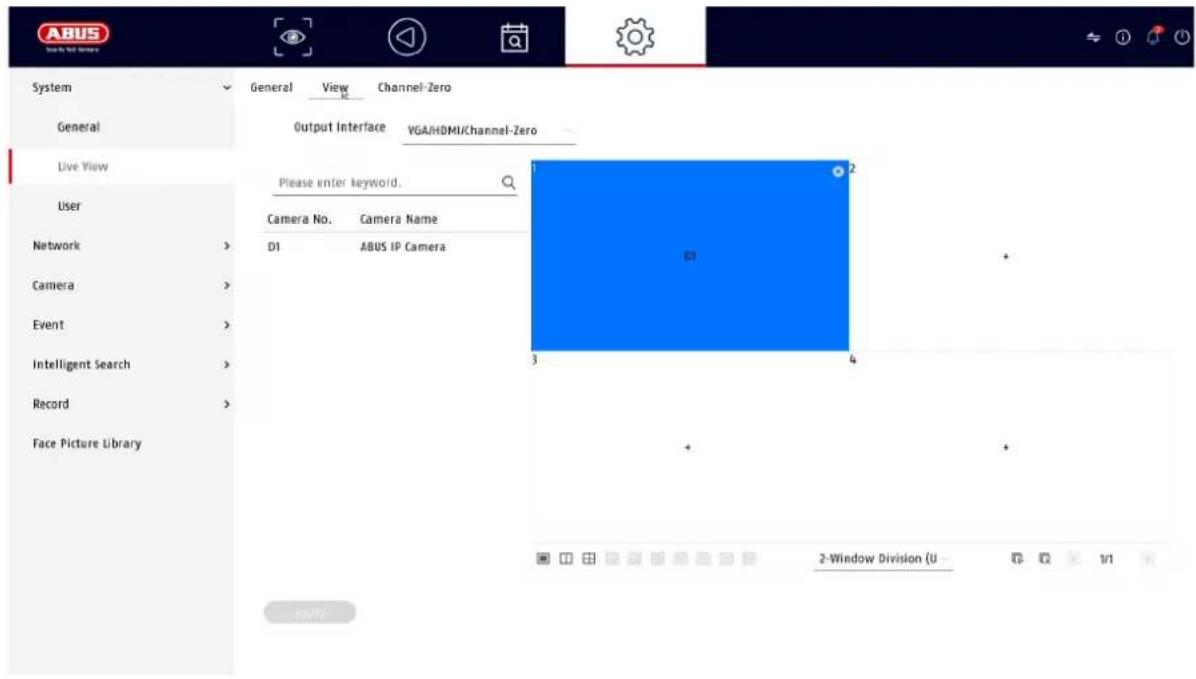

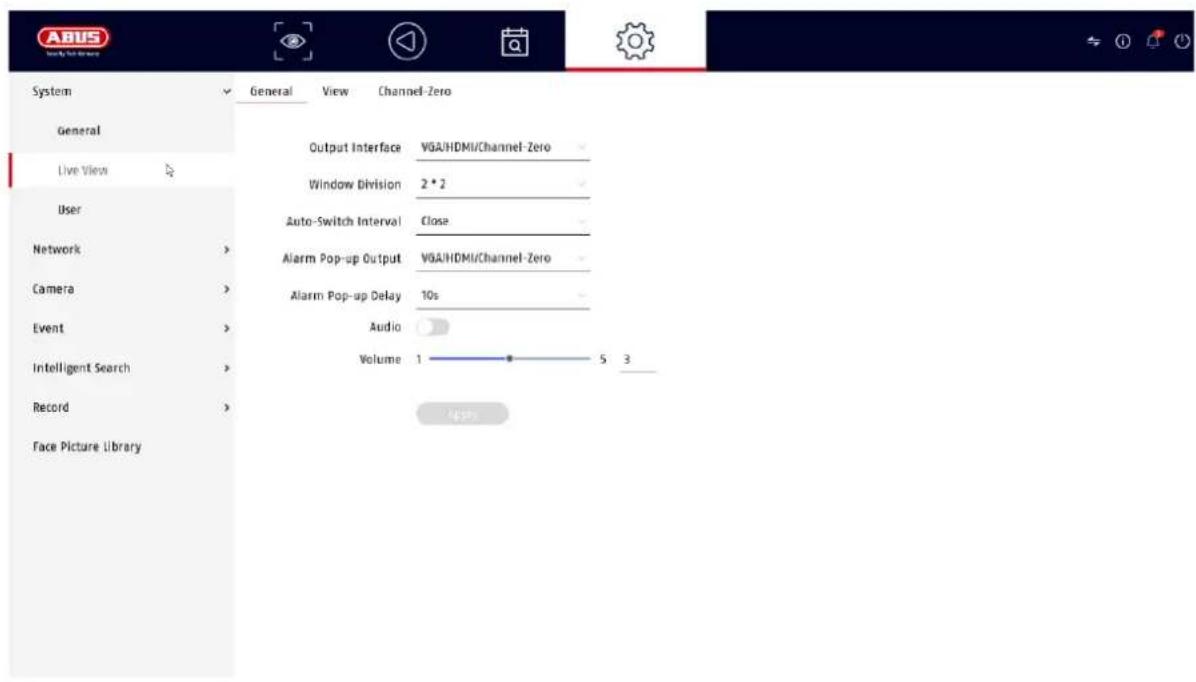

9.1.2. System / Live view

I menuen Live view definerer du, hvordan det lokale billedoutput på optageren skal fungere.

Generelt

Output-menu	Her kan du vælge den forbindelse, hvor indstillingerne skal æendres
Layout af vinduer	Du kan vælge kameralayout her: 1x1, 2x2, 1+5, 1+7, 3x3 osv.
Automatak omskiftning	Her kan du vælge skifftetid mellem de enkelte kameraer for sekvensvisning
Pop-up-udgang til alarm	Her kan du definere monitoren for output af begivenheder
Forsinkelse af alarm-popup	Her kan du definere, hvor mange sekunder begivenheden skal vises på den tildelte skærm.
Aktiver lyd	Aktiverer lydudgangen for livevisningen. VGA: Hvis dette indstilling er valgt, udsendes lyden via cinch-stikkene på bagsiden af optageren. HDMI: Hvis dette indstilling er valgt, udsendes lyden via HDMI-græNSEfladen.
Volumen	Du kan justere lydstyrken her

Layout/annoncer

Her kan du definere kameralayoutet for den valgte skærm.

Bemerk: Vær opmærksom på mulige begrænsninger i livevisningen med hensyn til optagerens lokale dekoderydelse.

Kanal nul

När这部分 Funktion er aktiveret, er der en ekstra kanal tilgängelig i optagerens webinterface, som kombinerer de første 4 analoge kanaler i et kvadrantbillede.

9.1.3. System/bruger

Brugeradministration finder sted i menuen "Brugere".

⊕	Tilføj bruger
◇	Shift bruger
×	Slet bruger

Tilfoj bruger

Klik på "+"-symbolet for at tilfoje en bruger.

Brugernavn	Vælg et unikt navn
adgangskode	Vælg en adgangskodeBemærk: Skift adgangskoder regelmæssigt, brug kombinationer af bogstaver, tal osv. og skriv adgangskoderne ned et sikkert sted.
Bekræft	Bekræft adgangskoden
Brugergodkendelse	Vælg brugerens autorisationsniveau.VIGTIGT:Der kan indstilles flere rettigheder for operatørniveauuet end for gæsteniveauet.

Shift bruger

Hvis du vil æandre indstillingerne for en bruger, skal du først vælge en bruger og derefter klikke på ikonet "Skift".

Folgendeændringer kan foretages:

Brugernavn
adgangskode
- Brugergodkendelse

Slet bruger

For at slette en bruger skal du først vælge en bruger og derefter klikke på ikonet "Slet".

NTP (simpel tilstand)

Menu er tilgengelig i simpel tilstand (skift via kontrolbjaelken overst til hjre).

Network Time Protocol (NTP) bruges til automatisk tidssynkronisering via netværket erller internettet.

Aktiver	Aktivér NTP-funktionen på optageren her
Interval (min.)	Vælg intervallet for synchronisering her
NTP-server	Indtast IP-adressen på NTP-serveren her
NPT-port	Indtast NTP-serverens port her

Undtagelse (simpel tilstand)

Der kan indstilles specifikke alarmer for visse undtagelser. Folgende undtagelser kan overvages.

HDD (hardisk) fuld
HDD-fejl (fejl pahardisken)
Netværk afbrudt
IP-konflikt
Ulovlig registraring
- Optagelsesefejl

Følgende alarmer kan udloses på grund af usædvanlige omstændigheder:

• Lydadvarsel (summer, lokal pa encheden)
• Gov CMS besked
• Send en e-mail

9.2.Netværk

Den komplette netværskconfiguration af optageren udfores i menuen "Netværk". Optageren skal som minimum vare fysisk forbundet til netværket ved hjælp af et netværskabel. For at sikre problemfri netværksdrift anbefaler vi kontinuerlig Gbit-kabling mellem optager, kamera og switch.

Bemaerk

De korrekte netværksindstillinger er afgorende for at integrere netværskameraer og fã adgang til optageren ved hjælp af fjernsoftware (browser, ABUS CMS, Link Station App).

9.2.1 TCP/IP

Indstillinger for det lokale netværk og valg af netværkstilstand defineres her.

NIC-type	Indstil transmissionshastigheden for det indbygde netværskort her. Vælg "Self-adaptive", SSEptageren automatisk finder den bedst mulige hastighed.
Aktivér DHCP	Aktivér afkrydsningsfeltet, hvis du tildeler IP-adresserne i netværket dynamisk via DHCP.DHCP aktiv: Følgende inputfelter er deaktiveret, da parametrene hentes fra DHCP.Bemaerk:Hvis du tildeler IP-adresserne manuelt, skal du sorge for, at DHCP/DDke er aktiv (ingen markering i afkrydsningsfeltet').
IPv4-adresse	Indtast IP-adressen på netværksenheden i netværket til manuel tildeling her
IPv4 subnetmaske	Indtast subnetmasken for netværksenheden i netværket til manuel tildeling her
IPv4 standard-gateway	Her indtaster du IP-adressen på gatewayen i netværket til manuel tildeling, normalt IP-adressen på routeren
MAC-adresse	Hardwareadresse på det indbygede netværskort
MTU (byte)	Beskriver den maksimale pakkestørrelse for en protokol.
Foretrukken DNS-server	IP-adressen på domænenavnsserveren, normalt routerens IP-adresse
Alternative DNS-server	Alternative IP-adresse på DNS-serveren
Hent DNS-serveradresse automatisch	Henter automatisk den korrekte DNS-serveradresse fra DHCP-serveren

9.2.2 DDNS

DDNS-funktionen bruges til at opdatere værtnavnne eller DNS-poster

Aktiver	Aktivér DDNS-synkronisering her
DDNS-type	Vælg DDNS-tjenesteudbyder her
Serveradresse	Indtast IP-adressen eller værtsnavnet på DDNS-udbyderen her
Enhedens domænenavn	Indtast om nødvendigt enchedens subdomæne her
Status	Visning af DDNS-status
Brugernavn	Indtast brugernavnet på din DDNS-konto her
adgangskode	Indtast adgangskoden til din DDNS-konto her

Hvis du vil bruge ABUS-Server til fjernadgang, skal du gore følgende:

1) For at kunne bruge ABUS DDNS-funktionen skal du først oprette en Gratis konto på http://www.abus-server.com. Se venligst de ofte stillede sporgsmål på hjemmesiden.
2) För du aktiverer ABUS-serverens DDNS-funktion, skal du konfigurere dine ABUS-eheder korrekt på ABUS-serveren med den respektive MAC-adresse.
3) Aktivér DDNS-funktionen
4) Indtast brugernavn og adgangskode til din ABUS-serverkonto
5) Klik på "Gem".

NVR'en vil nu oprette forbindelse til ABUS-serverkontoen. Denne proces kan tage op til 2 minutter. Portene overfores nu automatisk og opdateres på ABUS-serveren med regelmæssige intervaller.

For at ekstern adgang skal ære mulig, og ABUS-serverens portscanning skal afgore status "grøn", skal de respektive porte ære aktiveret eller videresendt i routeren/firewallen.

9.2.3 PPPoE

Denne fonction gør det muligt at betjene optageren direkte på et DSL-modem. Du kan få adgangsdataene fra din ISP (Internet Service Provider).

9.2.4 NAT

NAT (Network Address Translation) bruges til at adskille interne og eksterne netværk.

OBS: Det anbefales at lade AutoUPnP-funktionen vare indstillet til "Manual". (Tildelingstype).

(UPnP) aktiveres	Aktivér afkrydsningsfeltet for at aktivere synlighed i et IP-netværk. Hvis这部分 Funktion er aktiveret, indtastes port forwarding automatisk i routeren for alle netværksporte (hvis UPnP er aktiv i routeren).Hvis UPnP er aktiveret, sendes de netværksporte, der er konfigureret af UPnP (hvis ABUS DDNS er aktiv), til ABUS-serveren.
Opgavetype	Med indstillingen "Manual" kan netværksportene indstilles manuelt ved hjælp af knappen "Edit".Med indstillingen "Auto" tjekker optageren, om der er ledige netværksporte på routeren, og indstiller portnumrene after et tilfældigt mønster.

9.2.5 NTP

Network Time Protocol bruges til automatisk tidssynkronisering via netværket.

Aktiver NTP: Aktiverer NTP-funktionen på optageren Interval (min.): Definerer intervallet for synchronisering.
NTP-server: Adresse på NTP-server
NPT-port: NPT-port

9.2.6 Indstilling af protokolserver

I denote menu er det muligt at sende logoplysninger til en "Sys Log Server".

9.2.7 Yderligere indstlinger

Alarmvær-IP	CMS-stationens netværksadresse
Alarm-værtsport	Port på din CMS-station(standard: 7200)
Serverport	Port til datakommunikation til ABUS CMS og iDVR App /ABUS LINK STATION APP (normal forbindelse via IP)(Standard: 8000)
HTTP-port	Port på webserveren(standard: 80)
Multicast IP	Du kan øså indtaste multicast-IP'en her for at minimeretrafikken. IP-adressen skal matche den i videoovervågningssoftwaren.
RTSP-port	Angiv RTSP-porten(standard: 554)

9.2.7 Cloud-adgang / ABUS Link Station

ABUS Link Station-tjenesten giver enkel og ukompliceret fjernadgang, f.eks. via en mobil enhed (eden port forwarding).

Bemerk: En internet forbindelse er obligatorisk for at bruge denen tjeneste.

Aktiver	Aktivér afkrydsningsfeltet for at kinne bruge tjenesten.
	After aktivering vises en menu, hvor man skal indtaste "bekræftelsenskoden" for første gang og acceptere vilkårene for brug af tjenesten.
Stream-kryptering	Her kan du aktivere kryptering af dataoverførsel.
Bekræftelsenskode	Du kan definere verifikationskoden her. Denne anmodes om af Remote,+när forbindelsen oprettes,for at forhindre adgang for u autoriserede tredjeparter. (Hvis strømkryptering er aktiveret)
Status	Viser,om optageren er tilsluttet ABUS Link Station-tjenesten
ABUS Link Station-kontostatus	Viser,om optageren er tilsluttet en ABUS Link Station-brugerkonto

I appen "ABUS Link Station" kan du nemt tilfoje enheder ved at scanne enchedens QR-kode. Du finderijke QR-kode i leveringsomfanget, aller du kan bruge den QR-kode, der vises her i menuen.

9.2.8 E-mail

Disse indstlinger er kun tilgengelige i simpel tilstand (skift via kontrolbjaelken overst til højre).

I tilfæde af en alarm kan encheden送上e besked via e-mail. Indtast e-mail-kconfigurationen her.

Server-godkendelse	Aktivér afkrydsningsfeltet, hvis godkendelse på serveren er påkrævet/nødvendig
Brugernavn	Indtast brugernavnet på din e-mailkonto her
adgangskode	Indtast adgangskoden fra din e-mailkonto her
Afsender	Indtast afsenderens navn her
Afsenderadresse	Indtast den e-mailadresse, der er knyttet til e-mailkontoen, her
Vælg modtager	Her kan du vælge op til 3 forskellige modtagere og derefter indtaste deres e-mailadresser.
Modtager	Indtast navnet på modtageren her
Modtagerens adresse	Indtast modtagerens e-mailadresse her
Vedhæft billedde	Aktivér afkrydsningsfeltet, hvis kamerabilleder skal sendes som fotofiler ud over e-mailen.
Interval	Vælg en udløsningstid på mullem 2 og 5 sekunder her. Billederne sendes kun,ningar der er registreret bevægelse i den defineredeperiode.
SMTP-server	Indtast SMTP-serveradressen for e-mailudbyderen her
SMTP-port	Indtast SMTP-porten for e-mailudbyderen her
Aktiver SSL/TLS	Aktivér 'Checkbox' for at aktivere e-mail- kryptering

9.3. Kamera

Forbindelsesdataene for IP-kameraer kan konfigureres i dette menupunkt.

Nederst på sider er der en menu til at sogne after IP-kameraer, der er tilsluttet netværket. Et automatisk fundet IP-kamera kan foles til optageren ved hjælp af ++ symbolet. Enheden og dens detaljer vises i det overste område. Antallet af mulige kameraer afhænger af optageren og den indstillede tilstand (se datablad).

Hvis IP-adressen, brugernavnet, adgangskoden og porten (ABUS-standard = 8000, for andre producentprotokoller kan porten vare anderledes, f.eks. 80) er kendl, kan et kamera ochs tilfjojes manuelt.

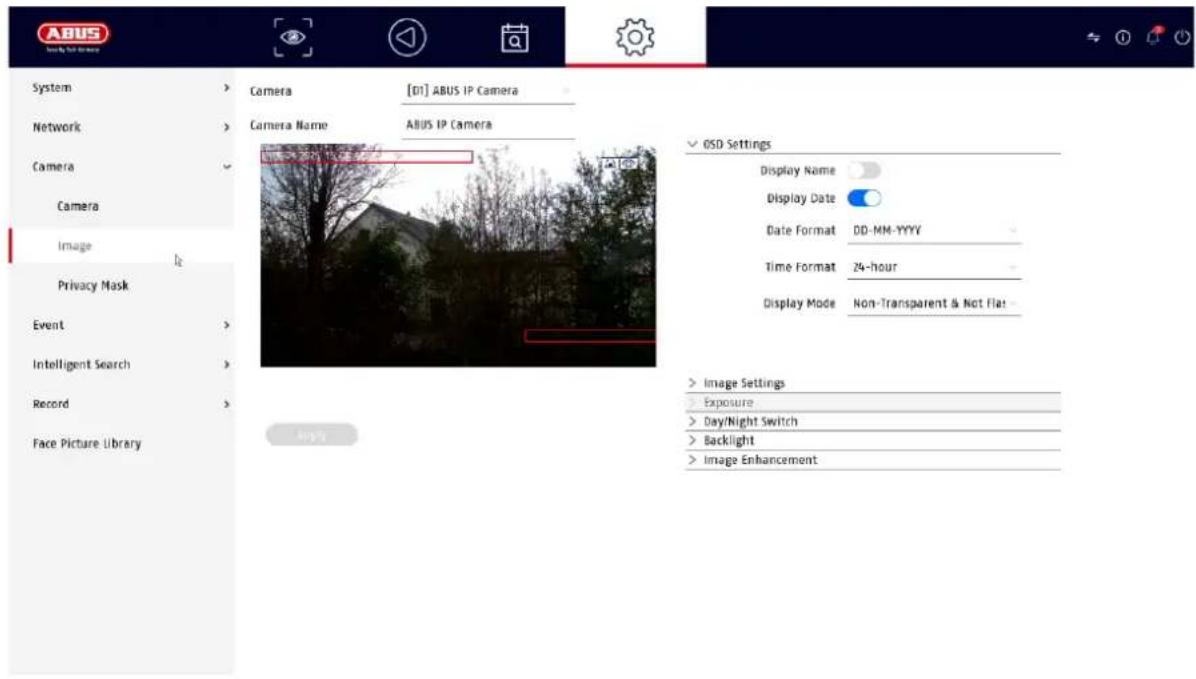

9.3.2. Billede (indstillinger)

Her har du mulighed for at foretage individuelle indstlinger for kameravisningen for hvert kamera. Kameranavn samt dato og klokkeslaet kan placeres direkte i det viste livebillede.

Bemærk: Valget af indstillingsmuligheder kan variere afhængigt af den anvendte kameramodel.

For mere information om indstillingerne henvises til kameraets betjeningsvejledning.

Kamera	Vælg det camera, der skal indstilles
Navn på camera	Du kanændre navnet på kameraet her
OSD	Her kan man vælgge, hvad der skal vises i kamerabilledet og ihvilket format:Navn, dato, ugedag
Billede	Her kan du justere billeddets lysstyrke, kontrast og mætning.Afhængigt af kameraets installation kan det ∀e rødvendigt at foretage følgende indstillinger:Korridortilstand: Roterer billeddet med 90°.Spejltilstand: Tilter eller spejler billeddet.
Eksponering	Du kan justere kameraets eksponderingstid her
Skift mellem dag og nat	Her kan du justere dag/nat-omstillingen og aktivere/deaktivere SMART-IR.
Baggrundsbelysning	Her kan du justere kameraets WDR-ADFerd
Forbedring af billedder	Her kan du justere kameraets digitale støjreduktion (DNR)

9.3.3. Privat zone

Her kan du oprette op til 4 privatlivszoner pr. kamera. Ved at klikke pa afkrydsningsfeltet "Aktiver" kan du oprette og slette privatlivszonen direkte i det viste livebillede.

9.4. Begivenhed

I menuen "Begivenhed" definerer du, hvilke reaktioner der skal udloses i tilfælde af en begivenhed (f.eks. bevægelsenesregistering).

For nogue hændelseer det nødvendigt at definere et område, en folsomhed og en tidsplan (hvornår dette hændelse skal overvåges). Du kan øgså vælge foulgende "linking actions" som reaktion på hændelsen.

Overvågning i fuld skærm	Viser det udløste kamera som fuld skærm på den lokale monitor. (Konfiguration af fuldskærmsoutput under "System" / "Live view")
Advarsel om lyd	Starter en adverselstone på optageren
CMS / Link Station Push	Sender en push-besked til ABUS CMS- eller ABUS Link Station-appen
Send en e-mail	Sender en e-mail (modtagerne + SMTP skal+Sættes op første)
Udløser alarmudgang	Ikke understøttet

"Udløserkanalen" definerer, hvilke kameraer der udløses og optages i hændelsen.

9.4.1. Normal begivenhed

Folgende begivenheder kan indstilles i menuen "Normal begivenhed":

Registrarering af bevægelse	Begivenheden kan udføres direkte af kameraet (hvis det onderstøttes), eller den kan udføres af optageren.Hvis der vises et livebillede fra kameraet i,this dialog,kan du konfigurere kameraets bevægelsesmasker direkte.Bemærk:De viste indstillinger for bevægelsesregistering er grundlæggende indstlinger.Detaljerede indstillinger kan tilbydes i IP-kameraets webinterface.
Overvågning af sabotage	Funktionen til overvågning af sabotage overvær lysstyrken på det valgte camera. Hvis linsen er tildækket,aktiveres udloseren.
Tab af video	Videotabsfunktionen overvær getdet valgte camera for tab af billede. Hvis kameraet ikke længere kan;nas via netværket,aktiveres udloseren.
Alarmindgang	Understøttes kun af IP-kameraer med alarmindgang.
Alarmudgang	Understøttes kun af IP-kameraer med alarmudgang.
Flash-alarm	Kun til IP-kameraer med indbygget blitz
Lydalarm	Kun til IP-kameraer,der har en indbygget højttaler
Undtagelse	Funktionen Undtagelse definerer optagerens adfær d if forbindelse med advarsler og systemhændelser.

9.4.2. Beskytelse af perimeter

Indstillingssiderne for intelligente eller VCA-hendelser (Video Content Analysis) indleses og vises dynamisk afhengigt af det tilslutte IP-kamera.

VCA-begivenhederne kan udfores direkte af kameraet (hvis det understøttes), ell er de kan udfores af optageren.

Bemerk: For mere information om indstillingerne i IP-kameraerne henvises til kameraets betjeningsvejledning.

Snubletrad:

Retningsafhengig analyse af krydsning af en linje (maks. 1 linje). Analysen kan ogsskelene mellem mensesker og koretjoer. Maksimum- og minimumstorrelser pa de objekter, der skal registreres, kan indstilles. Programmering af tidsplan mulig. Alarm pop-up, akustisk alarm, ABUS CMS-meddeelse, e-mail-udsendelse, optagelse mulig.

Indtrængningsdetektering: Analyse af indtrængen i et område. Alarmen kan udløses X sekunder after indtrængen (indstilling af grænseværdi). Analysen kan også skelne mellem mennesker og køretøjer. Maksimum- og minimumstørrelser på de objekter, der skal registreres, kan indstilles. Programmering af tidsplan mulig. Alarm pop-up, akustisk alarm, ABUS CMS-meddeelse, e-mail-forsendelse, optagelse mulig.

9.4.3. Ansigtsgenkendelse

Disse functiorer beskaeftiger sig med genkendelse af ansigter, hvor ansigter indfanges som en model af ansigtstræk.

Optagelsen af ansigter/ansigtsmodeller er/DDke verificeret ether kontrolleret, dvs.

et optaget ansigt kontrolleres/DDke for aegthed. Funktionen kan derfor manipuleres (f.eks. ved at udskrive billeder af personer).

Nár du bruger Funktionen, skal du overholde landespecifikke bestemmelier om

beskytse af personoplysninger.

Info om Funktionssekvensen

Genkendelsen af et ansigt starter, nar Personen træder ind i scenen. Flere ansigtsmodeller oprettes derefter i rækkefolge, og modellen med det højeste informationsindhold behandles yderligere, nar Personen forlader scenen.

Ansigtsgenkendelsesprocessen afsluttes derfor forst, nár Personen har forladt

stedet. Vær opmaerksom på dette, nár du bruger funktionen.

Registrarering af ansigter	Ansigter, der:går ind og ud af kamerascenen, genkendes og gemmes som individuelle billedder og videosekvenser. Alle genkendte ansigter kan derefter søges frem.
Sammenligning af ansigtsbilleder	Ansigter, der:går ind og ud af kamerascenen,sammenlignes med en database, der er gemt i optageren. I tilfælde af en positiv eller negativ

sammenligning med databasen kan der programmes forskeilige hendelse (alarm-popup på den lokale skerm, akustisk adversel på optageren, meddeelse til ABUS CMS-softeren, udsendelse af e-mail, skift af alarmudgang til kamera, PTZ-link, sammenkædning af lyd-ller blinkende lyshandlinger).

Tilijke Funktion skal ansigtsbilleder uploads til optagerens billeddatabase. Dette gores i menupunktet "Ansigtsbillede-bibliotek" (billedformat JPEG aller.JPG, filstorrelse minded end 1 Mbyte, oplosning 64x64 - 1920x1088).

Mindste pupilafstand: 30 pixels
Maksimal pupilafstand: 700 pixels

Eksempel: Afstand til ansigt med kamera med 1920 x 1080 pixel ved 2,8 mm brændvidde (ca. 110 grader): ca. maks. 4 meter

9.5. Intelligent søgning / personsøgning

Denne Funktion understandes i øjeblikket ikke af nogen ABUS-kameraer. Alle registrarede personer kan filtreres i hændelsessøgningen under "Menneske". På afspilningsssiden er der øgså et filter for "Menneske" til venstre under optagelseslinjen.

9.6. Opbevaring

9.6.1. Tidsplan

I donne menu definerer du tidsplanen og udløserne for optagelse af videoer ull billeder.

Aktivér Först skemaet, klik på en trigger, og hold derefter venstre museknap nede, og træk i ugekalenderen for at definere de ønskedete tidspunktter.

Kontinuerlig	Kontinuerlig kontinuerlig optagelse
Begivenhed	Hver type hændelse (bevægelse eller VCA-hændelser) registreres
Ingen	Der er ingen optagelse
Rediger	Her kan du redigere indstillingerne i listaform

Følgende indstillinger kan foretages ved at klikke på knappen "Avanceret".

Udvidet

Optag lyd	Aktiverer lydoptagelse (hvis kameraet leverer et lydsignal, og strømmen er indstillet til "Video & Audio")
Før-alarm	Aktivér optagelsen För alarmen herBemærk: Afhængigt af systemkonfigurationen og antallet af kameraer kan der opnås en lagringsid på op til 10 sekunder.
After alarm	Vælg varigheden for lagring after alarm for hændelsesoptagelser
Strømningstype	Den første og,anden videostrøm optages altid

Procedure (dage)

Angiv, hvor mange dage optagelserne skal gemmes, for de overskrives

9.6.2. Stream-indstillinger

Her kan du justere videoparametre for stream 1 og 2.

Bemerk: For mere information om indstillingerne henvises til kameraets betjeningsvejledning.

9.6.3. Hukommelse

Her kan du konfigurere lokale aller netværksbaserede lagringsmedier og se deres status.

Tilføj	Tilføj netværksdrev
Start op	Initialiser (formater) hukommelsen
Reparation af database	Genopbygger alle databaser, filerne slettes ikke.
I alt	Viser den samlede hukommelsesplads
Tilgængelig	Viser den samlede ledge hukommelsesplads

Vær opmærksom på dette: Før du kan lave optagelser med enheden, skal den indbygde hardisk "initialiseres". Alle data på hardisken slettes under initialiseringen!

Nej.	Antal installerede harddiske / tilfjeede NAS-drev
Kapacitet	Viser lagerpladsen i GB
Status	Viser den aktuelle status for hardiskene: • Ikke initialiseret • Normal • Fejlbehæftet • Sovende (=standby)
Ejendomme	Viser hardiskens adgangsstatus: • Kun læsning: Skrivebeskyttelse • Læsning/skrivning: Læsning og skrivning
Type	Viser hardiskens forbindelsestype: • Lokal: Enhedens hardisk • NAS: Netværksharddisk (NFS) • IP SAN: iSCSI-volumen
Hukommelse	Viser den ledge hukommelsesplads
Gruppe	Viser, hvilken gruppe hardisken er tildelt

Redigering

Du kanændre gruppetildeling og adgangsstatus her • HDD No.: Intern nummering af hardiskene • R/W: I dette tilstand skrives videodata til hardisken og kan øgså læses (standardindstilling). • Skrivebeskyttet: I dette tilstand skrives der ingen videodata til databæreren. Denne indstilling er nyttig, hvis du vil forhindre, at data overskrives after enændelse. • Redundant: I dette tilstand gemmes videodata redundant på alle databærere med indstillingen "Redundant". For at*gøre dette skal knappen "Redundant" indstilles i menuen "Recording→Parameters→Further settings". • Gruppe: Tildeling af hardisken til en HDD-gruppe

Sletting

Deaktivering/aktivering af hardisk

Vær opmærksom på dette: Hvis der kun er installereret en hardisk, og den har status "Skrivebeskyttet", kan enheden ikke foretage optagelser!

Tilfoj netværksdrev

Klik pa "Tilfoj" (+-tegnet overst til venstre) for at tilfoje et netværksdrev.

Vær opmaerkoms på dette: Det anbefales at bruge et separat volumen på NAS'en til hvver NVR, da flere anvendelser kan före til problemer.

Netværksdrev

Vaelg mellem 8 netværksdrev.

Type	• NAS: Dit netværkslager skal understotte NFS-filsystemet for\ denne indstilling. • IP SAN: Dit netværkslager skal understotte iSCSI- protokollen for denne indstilling.
IP-adresse	Indtast IP-adressen på netværkslagerenheden her.
Vejviser	Klik på "Søg" for at vælgge stien eller indtaste den direkte.

9.6.4. Opbevaringsilstand

I donne menu indstiller du optagerens lagringstilstand. Der findes to forskellige lagringstilstande til enten at distribuere videodata til alle harddiske aller til at aktivere specifikke skriveoperationer til individuelle databærere.

I donne tilstand skrives videodataene fordelt over det samlede antal af alle tilslutte de databærere.

Kamera	Vælg kameraet
Brugt videohukommelse	Aktuelt brugt videohukommelse på databærernetværket
Brugt billedhukommelse	Aktuelt brugt billedhukommelse på databærernetværket
HDD-kapacitet (GB)	Viser den samlede lagerplads i GB
Reserveret hukommelse "Video"	Indstil den maksimale optagelsesestørrelse for video på databærernetværket pr. camera
Reserveret hukommelse "Billeder"	Indstil den maksimale optagelsesestørrelse for billed der på databærernetværket pr. camera

9.6.5. Avancerede indstlinger

Her kan du foretage generelle indstlinger for alle installerede harddiske.

Overskriv	Angiv, om øeldre optagelser skal overskrives,+när hardisken er fuld.
Hardisk i dvale	När dette Funktion er aktiveret,går hardiske,der er inaktivie,i standbytilstand.
Gemme kameraets VCA-data	Hvis videoindholdsanalysedataene (VCA)kommen fra kameraet,kan de også gemmes i optageren.
Hukommelse til alarm	Aktiver alarmopbevaring
Billedhukommelse	Aktiver lagring af individuelle billedder tilALARmer

9.7. Bibliotek med ansigtsbilleder

Funktionen "Sammenlign ansigtsbilleder" kræver, at der oprettes mindst en ansigtsdatabase. JPEG-billeder af ansigter i et bestemt format uploads til denne database, og optageren modellerer derefter(This billedder. Dette kan tage flere minutter after upload.

Op til 16 ansigtsdatabase med op til 20000 billed / maks. 1 GByte i alt kan oprettes (billedformat JPEG aller JPG, filstørrelseindre end 1 Mbyte, oplosnig 64x64 - 1920x1088).

På indstillingssiden for Funktionen "Sammenlign ansigtsbilleder" kan der kun vælges 1 database ad gangen.

10. Indstillinger for vedligeholdelse

Iienne menu kan du eksportere og importere vigtige statusoplysninger og konfigurationsdata og nulstille optageren til fabriksindstillingerne.

10.1. Systeminfo

Denne menu viser forskellige oplysninger om systemet, kameraer, optagelse, alarm, netværk og lagringsmedier.

10.2. Firmware-updatering

Her kan du opdatere optageren med den nyeste firmware.

10.3. Gendan / Nulstil

Her kan du nulstille optagerens indstillinger, nulstille optageren helt til fabriksindstillingerne eller sætte optageren tilbage til "inaktiv".

10.4. Logbog

Alle interaktioner og begivenheder registreres i logbogen. Indlaeg kan filtreres og vises her i henhold til specifikke kriterier.

10.5. Vedligheholdelse af systemet

I denote menu kan man foretage forskellige protokolindstillinger.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på huset.

Hvis det kan antages, at sikker drift ikke er mulig, skalproduktet tages ud af drift og sikres mod utilsigitet drift.

Det kan antages, at sikker drift ikke er mulig, hvis

Produktet er vedligeholdesfrit for dig. Der er ingen komponenter inde i produktet, som du skal kontrollere eller vedligeholde, og du må aldrig abne det.

11.2. Rengoring

Rengør Produktet med en ren, tør klud. Ved kraftigere tilsmudsning kan kluden fugtes let med lunkent vand.

Sorg for, at der/DDke kommer vaeske ind i apparatet.

Brug ikke kemiske rengøringsmidler, da det kan beskadige husets og skærmens overflade (misfarvning).

12. Bortskaffelse af affald

Vær opmærksom: EU-direktiv 2002/96/EF regulerer korrekt returningering, behandling og genbrug af brugt elektronisk udstyr. Dette symbol betyder, at apparatet af hensyn til miljøbeskyttelsen skal bortskaffes after endt levetid i overensstemmelse med de gældende lovbestemmelse og adskilt fra husholdnings-ller erhervsaffald. Det gamle apparat kan bortskaffes på officielle indsamlingssteder i dit land. Følg de lokale regler, nr du bortskaffer materialerne. Kontakt de lokale myndigheder for at få flere oplysninger om tilbagetagnig (også i lande utden for EU). Separat indsamling og genbrug sparer naturressourcer og sikrer, at alle regler for beskyttelse af sundhed og miljø overholds, nr produit genbruges.

13. Tekniske data

De tekniske data for de enkelte kameraer er tilgengelige pa www.abus.com via Produktsogningen.

14. Information om open source-licenser

Vi vil ogsa girne gore opmaerksom pa, at netværksovervågningskameraet bl.a. indeholder open source-software. Laes venligst oplysningerne om open source-licensen, der følger medprodukter.

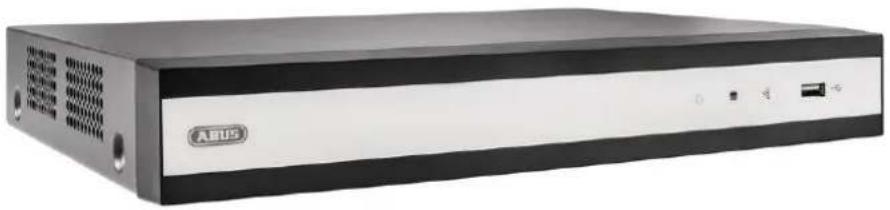

TVVR36302 / TVVR36402 TVVR36702 / TVVR36802
