Snabbguiden innehåller information om de första stegen vid installationen av IP-inspelaren.

Mer ingående information finns i bruksanvisningen som finns på vår webbplats abus.com.

ABUS

Hej!

Tack för att du har valt att köpa en av våra produkter. Produkten uppfyller kraven i gällande europeiska och nationella direktiv.

Överensstämmelsen har fastställts och motsvarande försäkringar och dokument finns tillgängliga från tillverkaren: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

För att uppfylla standarden och säkerställa säker drift måste du som användare följa den här bruksanvisningen! Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna. Kontakta din återförsäljare gällande eventuella frågor!

LEVERANSOMFÅNG

TVVR36401:

• 4-kanals PoE-inspelare
• 48 V-nätaggregat
- Trädlös USB-mus
• 1 m nätverkskabel
• Hårddiskkabel
• Hårddiskskruvar
• Säkerhets instruktioner
- Snabbguide

TVVR36801:

• 8-kanals inspelare
• 48 V-nätaggregat
- Trädlös USB-mus
• 1 m nätverkskabel
• Hårddiskkabel
• Hårddiskskruvar
• Säkerhets instruktioner
- Snabbguide

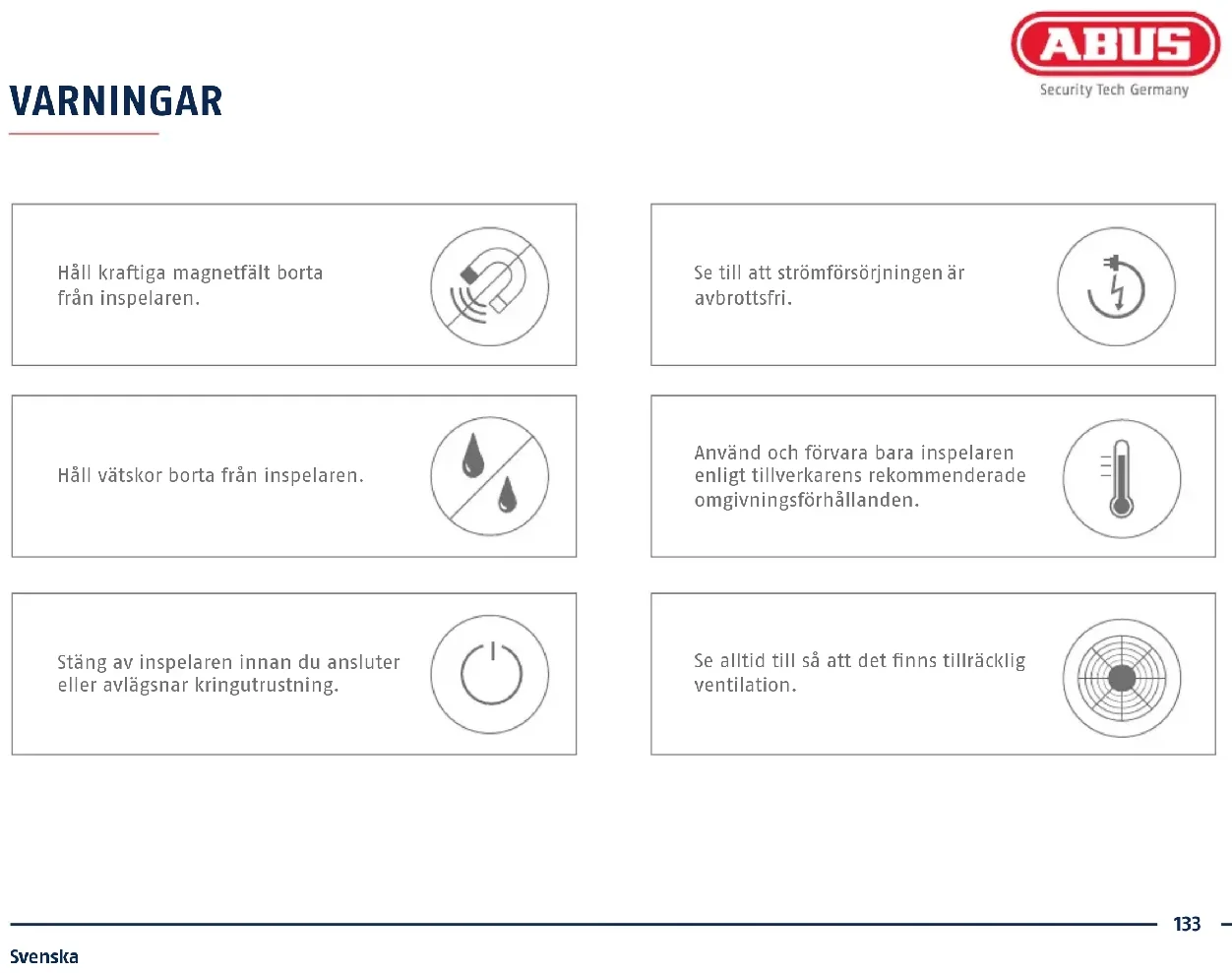

Håll kraftiga magnetfält borta från inspelaren.

Se till att strömförsörjningen är avbrottsfri.

Håll vätskor borta från inspelaren.

Använd och förvara bara inspelaren enligt tillverkarens rekommenderade omgivningsförhållanden.

Stäng av inspelaren innan du ansluter eller avlägsnar kringutrustning.

Se alltid till så att det finns tillräcklig ventilation.

ANSLUTNINGAR

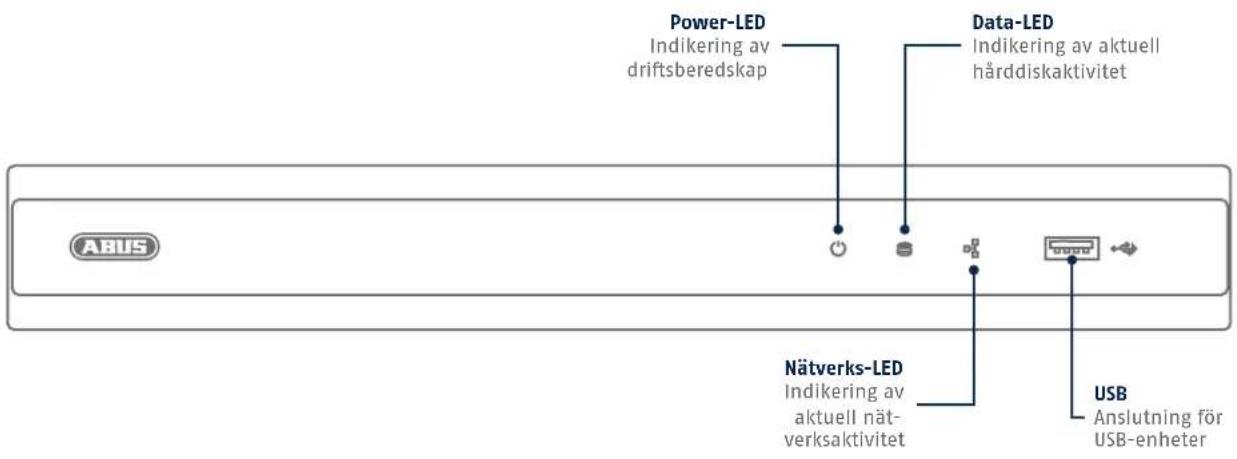

Power-LED Indikering av driftsberedskap Data-LED Indikering av aktuell härddiskaktivitet Nätverks-LED Indikering av aktuell nät-verksaktivitet USB Anslutning för USB-enheter

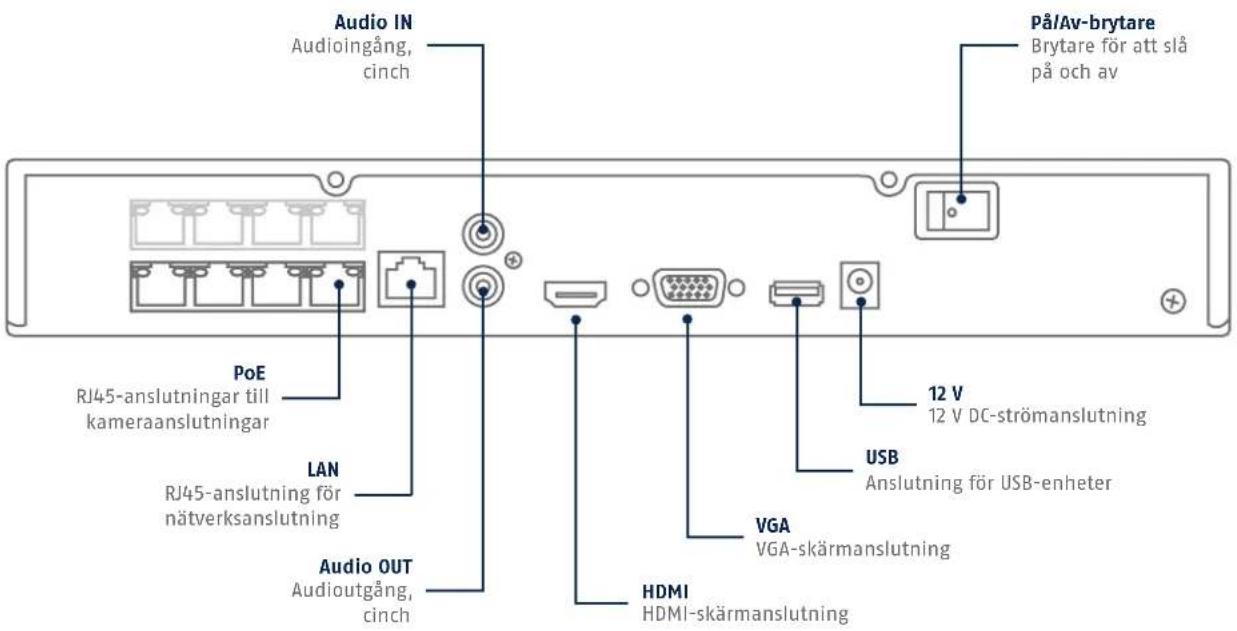

Audio IN Audioingång, cinch Pål/Av-brytare Brytare för att slå på och av PoE RJ45-anslutningar till kameraanslutningar LAN RJ45-anslutning för nätverksanslutning Audio OUT Audioutgång, cinch 12 V 12 V DC-strömanslutning USB Anslutning för USB-enheter VGA VGA-skärmanslutning HDMI HDMI-skärmanslutning

När du installerar kamerorna, anslut endast en kamera i taget till en PoE-port i inspelaren via en nätverkskabel tills kameran är helt integrerad. Installationen tar vanligtvis ca 3 minuter per kamera.

I det lokala gränssnittet visas bilden från kameran automatiskt på monitorn efter en lyckad operation. På webbgränssnittet, kontrollera kamerans status i Inställningar -> System -> Kameraadministration.

HÅRDVARUINSTALLATION

13 42 Lossa de 6 skruvarna på inspelarens sidor och baksida.

Öppna försiktigt höljet. Rikta i

hårddisken på inspelarens golvplatta.

Fixera och skruva fast hårddisken på inspelarens undersida med de medföljande skruvarna.

5678

Upprätta anslutningen till moderkortet med datakabeln (liten kontakt) och strömkabeln (stor kontakt).

Placera höljet längs styrskenan på inspelarens bottenplatta.

Skruva sedan fast höljet och bottenplattan med de 6 skruvarna.

Anslut nätdelen och slå på inspelaren med På/Av-brytaren

MJUKVARUINSTÄLLNING

Välj det språk du vill ha och klicka på "Tillämpa".

2

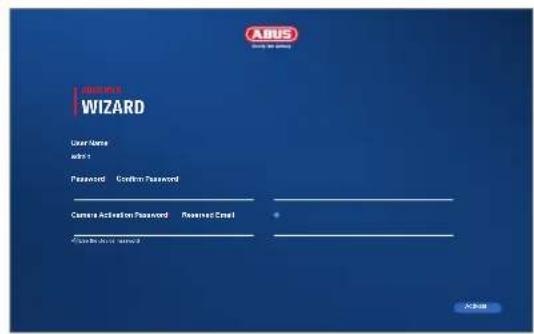

I fältet "Nytt lösenord" anger du ett lösenord för admin- användaren. Lösenordet måste följa de minimikrav som ställs. Rekommendation: Skapa ett så komplext lösenord du kan så att det får markeringen "Starkt".

Admin-lösenord:

3

Ange lösenordet igen för att bekräfta det. Notera dessutom lösenordet i snabbguiden och förvara det på en säker plats. Att återställa admin-lösenordet går endast att göra via ABUS tekniska support.

4

Ange även aktiveringslösenordet för kamerorna. Aktiverar du en kamera via inspelaren, så använder inspelaren angivet lösenord. Klicka till sist på OK. Enheten är nu aktiverad och går att använda fullt ut.

5

Time Zone Data Portal (AMR+134) Amsterdam, Berlin, Rome, Paris 17:08:22:21 MTP Server Port 04-02-2003 11:23:21 MTP Server Sync Internal (main) MTP Server 16.2 (post- Coding) MTP Server Port 325

Ställ in tidszon, datum/-format och systemtid. Lämna skärmen genom att klicka på "Nästa".

6

WIZARD IP Address Subnet Mask 192.168.3.17 233.525.205.3 Default Release 192.168.3.1 DHCP [Port] Auto Drive DNS Preferred DNS Server 192.168.3.1 Alternate DNS Server 3.6.5

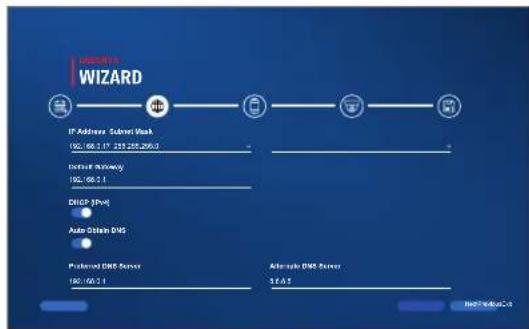

Markera en kryssruta vid DHCP för att automatiskt tilldela adressdata. Adresserna tilldelas sedan automatiskt av routern (förutsatt att detta stöds).

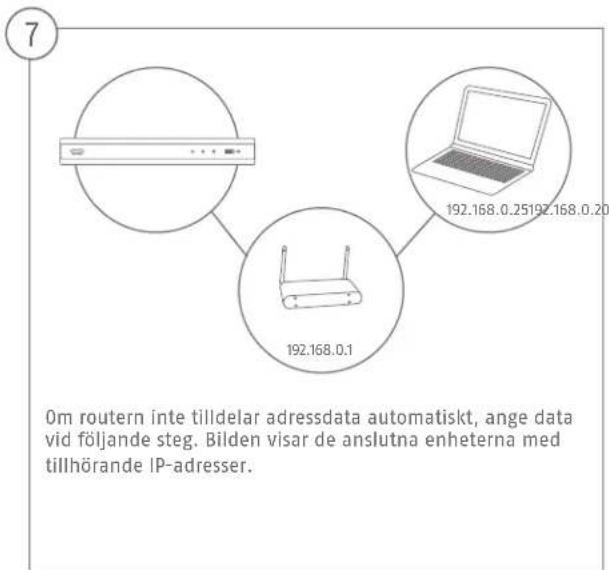

7 192.168.0.1 192.168.0.25192.168.0.20 Om routern inte tilldelar adressdata automatiskt, ange data vid följande steg. Bilden visar de anslutna enheterna med tillhörande IP-adresser.

Microsoft WIZARD Add to Devan Add to Sign Nedan hittar du alla kompatibla nätverkskameror. Använd kryssrutan för att välja de du vill ha Nätverkskameror och klicka på Lägg till. Växla till nästa skärm med „Nästa”.

Den installerade hårddisken måste installeras före användning initieras. Välj den som ska initieras hårddisken av. I kolumnen „Process“ klickar du på Redigera-knappen och bekräfta initiering med 0K. Tryck sedan på „Slutför”.

APPINSTÄLLNING

1

Allgemein ABUS Link Station PPPOE DNS NTP Email SNMP Activieren □ Zugriffstyp Enable ABUS Link Station Stream-Venschlüsselung □ Verifizierungscode Secura12345 Status Online

Slå på ABUS Link Station

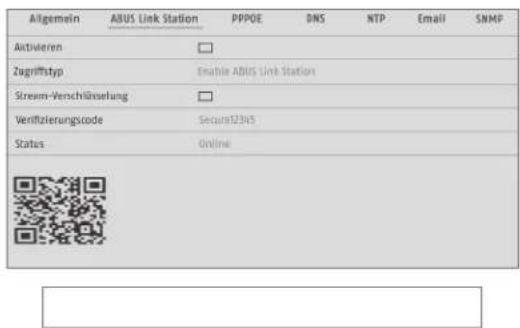

• Navigera till nätverksinställningarna i det lokala gränssnittet och öppna där ABUS Link Station-inställningarna.
• Slå på ABUS Link Station-funktionen och klicka på "Spara inställningarna".
• Du bör nu ha fått upp "online" på statusen. Får du fortfarande upp "offline" ska du kontrollera om kameran är ansluten till ett nätverk med Internetåtkomst.
• Tilldela nu uppkopplingen en verifieringskod. Här kan du skriva upp den kod du använt. Förvara sedan snabbguiden på säkert ställe.
• Låt webbgränssnittet vara öppet. Du behöver den visade QR-koden och verifieringskoden för att ställa in inspelaren i appen.

Anvisning: ABUS Link Station kopplar upp din inspelare med din smartphone via molntjänsten. Du behöver inte göra några inställningar på routern. Använder du ingen molntjänst finns det en appinställning i inspelarens anvisning.

• Ladda ned appen "ABUS Link Station" från iOS Appstore eller Google Playstore och öppna den.
• Skapa ett konto för fj ärråtkomst genom att logga in och sedan klicka på "Registrera konto".
• Aktivera kontot med verifi eringskoden som du fått via mailen.
• Klicka på "Lägg till enhet" och scanna QR-koden från inspelarens yta.
• När inspelaren har hittats ska du ange dess verifi eringskod. Inspelaren har nu lagts till på ditt konto.
• Får du problem under inställningen ska du gå till vår webbsupport: https://support.abus-sc.com/

BRUKSANVISNING + PROGRAMVARA

Bruksanvisningar:

Ytterligare anvisningar för användning av Web och Recorder-gränssnittet återfi nns under fl iken "Nedladdningar" under följande länk:

V11001 ABUS Central Monitor Station (CMS) kan du övervaka, styra och administrera videodata från din ABUS-inspelare på datorn:

Använd ABUS IP Installer för att söka efter din inspelare på nätverket, kontrollera och installera firmwareuppdateringar samt ladda ned instruktioner och snabbguider direkt till din dator:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
