La presente guida rapida descrive i primi passaggi per eseguire la configurazione del registratore IP.

Informazioni dettagliate sono disponibili nelle istruzioni per l'uso presenti sul sito web www.abus.com.

ABUS

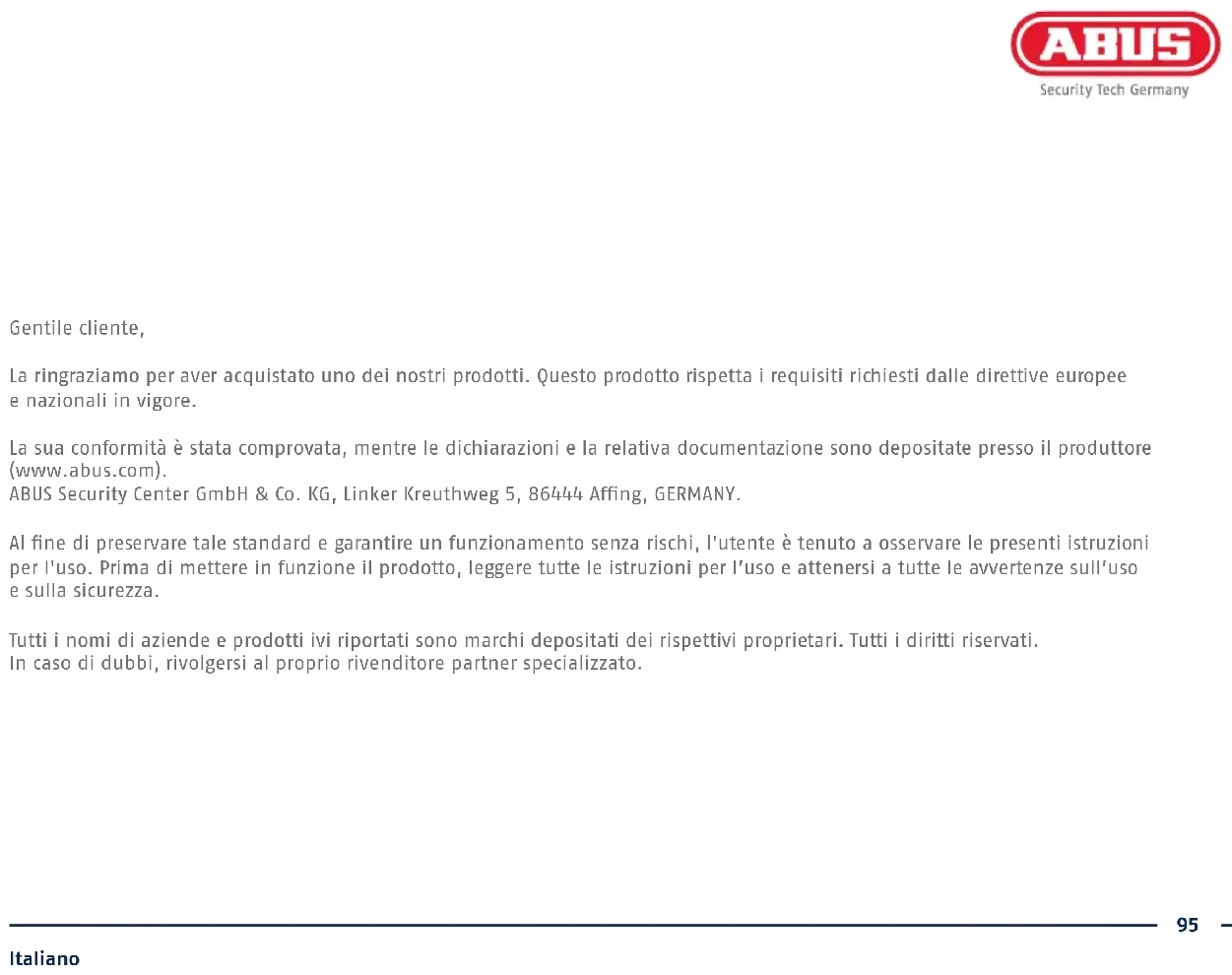

Gentile cliente,

La ringraziamo per aver acquistato uno dei nostri prodotti. Questo prodotto rispetta i requisiti richiesti dalle direttive europee e nazionali in vigore.

La sua conformità è stata comprovata, mentre le dichiarazioni e la relativa documentazione sono depositate presso il produttore (www.abus.com).

ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Al fine di preservare tale standard e garantire un funzionamento senza rischi, l'utente è tenuto a osservare le presenti istruzioni per l'uso. Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso e attenersi a tutte le avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati. In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato.

DOTAZIONE

TVVR36401:

• Registratore PoE a 4 canali
- Alimentatore 48 V
- Mouse con attacco USB senza fili
• Cavo di rete da 1 m
• Cavo di collegamento per dischi rigidi
• Viti per disco rigido
• Istruzioni di sicurezza
- Guida rapida

• Registratore a 8 canali
• Alimentatore 48 V
• Mouse con attacco USB senza fili
  • Cavo di rete da 1 m
  • Cavo di collegamento per dischi rigidi
  • Viti per disco rigido
• Istruzioni di sicurezza
• Guida rapida

AVVERTENZE

Tenere il registratore lontano da forti campi magnetici.

Assicurarsi che l'alimentazione elettrica non venga interrotta.

Tenere il registratore lontano da liquidi.

Utilizzare e conservare il registratore solo nelle condizioni ambientali consigliate dal produttore.

Spegnere il registratore prima di collegare o rimuovere apparecchi periferici.

Assicurarsi che sia sempre garantita una ventilazione adeguata.

COLLEGAMENTI

LED Power Visualizzazione dell'operatività Dati LED Visualizzazione dell'attività temporanea HDD LED di rete Visualizzazione dell'attività temporanea della rete USB Collegamento per apparecchi USB

Audio IN Ingresso audio Chinch PoE Collegamenti RJ45 per l'allacciamento dellatelecamera LAN Collegamento RJ45 per una connessione di rete Audio OUT Uscita audio Chinch Interruttore ON/OFF Interruttore per ac- cendere e spegnere 12 V Allacciamento elettrico 12 Vcc USB Collegamento per apparecchi USB VGA Porta per monitor VGA HDMI Porta per monitor HDMI

CONSIGLI PER L'INSTALLAZIONE DELLA VIDEOCAMERA

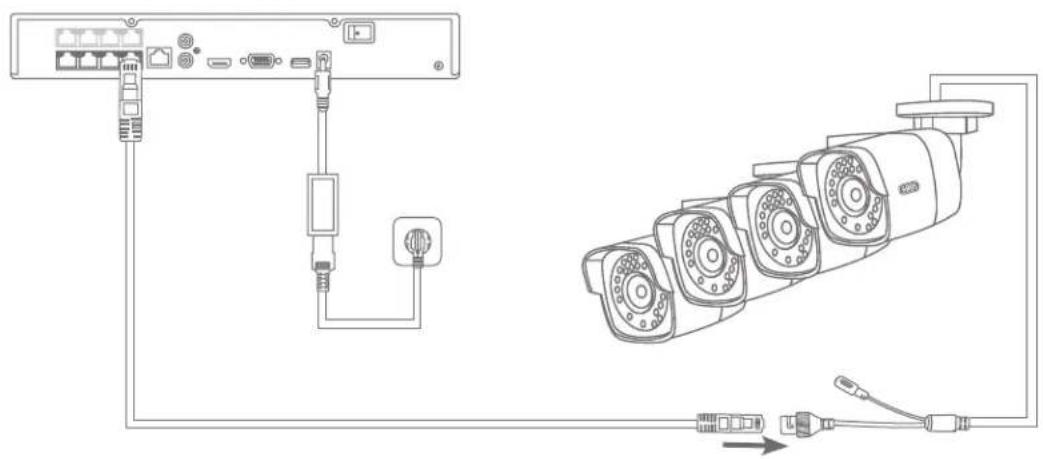

Quando si installano le telecamere, collegare una sola telecamera alla volta a una porta PoE del registratore tramite un cavo di rete fino a quando la telecamera non è completamente integrata. L'installazione richiede solitamente circa 3 minuti per ogni telecamera.

Nell'interfaccia locale, l'immagine della telecamera appare automaticamente sul monitor dopo un'operazione riuscita. Nell'interfaccia web, controllare lo stato della telecamera in Impostazioni -> Sistema -> Amministrazione telecamera.

INSTALLAZIONE DELL'HARDWARE

13 42 Svitare le 6 viti sul lato e sul retro del registratore

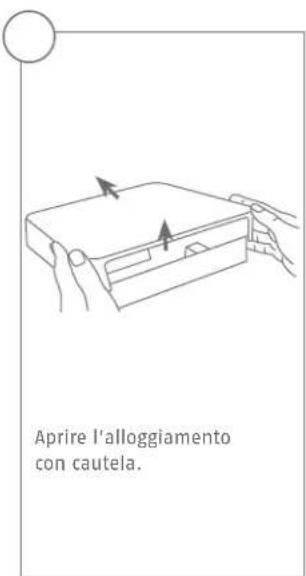

Aprire l'alloggiamento con cautela.

Allineare il disco rigido sulla piastra di base del registratore.

Fissare e avvitare il disco rigido sul lato inferiore del registratore con le viti in dotazione.

5678

Realizzare i collegamenti per la scheda madre con il cavo dei dati (connettore piccolo) e il cavo elettrico (connettore grande).

Posizionare ora l'alloggiamento lungo la guida sulla piastra di base del registratore.

Avvitare quindi l'alloggia- mento e la piastra di base con le 6 viti.

Collegare l'alimentatore e il registratore all'interruttore ON/OFF

CONFIGURAZIONE DEL SOFTWARE

Inserire una password per l'amministratore nel campo „Nuova password“. La password deve rispettare i criteri minimi indicati. Impostazione consigliata: utilizzare una password quanto più complessa possibile il cui grado di sicurezza risulti „Elevato“.

Password amministratore:

3

Inserire nuovamente la password per confermare. Annotare la nuova password nella guida rapida e conservarla in un luogo sicuro. È possibile ripristinare la password dell'amministratore solo tramite il supporto tecnico di ABUS.

4

Inserire inoltre la password di attivazione per le telecamere. Attivando una telecamera tramite il registratore, il registratore utilizza la password per tale scopo. Infine fare clic su „OK“. L'apparecchio è stato ora attivato e può essere utilizzato in tutte le sue funzioni.

5

Time Zone: Data Portal (AMF+34) Amsterdam, Berlin, Rome, Paris TT-400-221 System Beta: System Beta 04-02-2015 11:26:21 NTP Time Sync Internal (int). NTP Server € 1 point per kg NTP Server Port $25

Definire il fuso orario, il formato data e la data e lora del sistema. Uscire dalla dalla schermata facendo clic su „Avanti“.

6

WIZARD IP Address Subnet Mask 190.166.2.17 233.225.205.0 Internet Release 190.166.2.1 DHSP [IPv] Auto Obtain DNS Preferred DNS Server 190.166.2.1 Alternate DNS Server 3.6.5

Se si desidera che i dati degli indirizzi vengano assegnati automaticamente, inserire un segno di spunta nella casella vicino a DHCP. In questo modo gli indirizzi verranno assegnati automaticamente dal router (se ciò viene supportato).

7

192.168.0.1 192.168.0.25 192.168.0.20

Se il router non esegue automaticamente l'assegnazione dei dati degli indirizzi, inserirli secondo i seguenti passaggi. La grafica mostra a titolo esemplificativo gli apparecchi collegati con i rispettivi indirizzi IP.

8

Di seguito troverai tutte le telecamere di rete compatibili. Usa la casella di controllo per selezionare quelli che desideri Telecomere di rete e fare clic su Aggiungi. Passa alla schermata successiva con „Avanti“.

9

Microsoft WIZARD [ Luts | Stocks | Types | Capex | Prod Stocks | Change | Options ] 1 M57 Jock T64 K510 1243 3398 SWEETEN INDEX / USD/USD IN USD/JPY File Edit View Help

Il disco rigido installato deve essere installato prima dell'uso essere inizializzato. Scegli quello da inizializzare disco rigido spento. Nella colonna „Processo“, fai clic su Pulsante Modifica e conferma inizializzazione con OK. Quindi premere „Fine“.

CONFIGURAZIONE DELL'APP

1

Allgemein ABUS Link Station PPPOE DNS NTP Email SNMP Activieren □ Zugriffstyp Enable ABUS Link Station Stream-Venschlüsselung □ Verifizierungscode Secura12345 Status Online

Attivazione di ABUS Link Station

• Dall'interfaccia locale accedere alle impostazioni di rete e aprire le impostazioni di ABUS Link Station.
• Attivare la funzione ABUS Link Station e cliccare su "Salva impostazioni".
• Lo stato mostrato dovrebbe essere "online". Se continua a essere mostrato il messaggio "offline", verificare che la telecamera sia collegata alla rete con accesso a Internet.
• Assegnare un codice di verifica per il collegamento. Qui è possibile scrivere il codice utilizzato. Conservare la Guida rapida in luogo sicuro.
• Lasciare aperta l'interfaccia web. Il codice QR e il codice di verifica mostrati saranno necessari per la configurazione del registratore nell'app.

Nota: ABUS Link Station collega il registratore allo smartphone tramite cloud. Non sono richieste ulteriori impostazioni del router. Se non si desidera utilizzare nessun servizio cloud, è possibile trovare un'impostazione alternativa dell'app nelle istruzioni del registratore.

• Scaricare l'app ABUS Link Station dall'App Store iOS o dal Playstore di Google e aprirla.
• Creare un account per l'accesso remoto cliccando su "accedi" e quindi su "Registra account".
• Attivare l'account con l'aiuto del codice di verifi ca ricevuto via e-mail.
• Cliccare su "Aggiungi dispositivo" e scansire il codice QR dell'interfaccia locale del registratore.
• Dopo che il registratore è stato individuato, inserire il codice di verifi ca del registratore. Il registratore viene così aggiunto all'account.
• Per problemi con la confi gurazione visitare il sito web dell'assistenza https://support.abus-sc.com/

ISTRUZIONI + SOFTWARE

Istruzioni:

Ulteriori istruzioni sullutilizzo dell'interfaccia Web e del registratore sono riportate nella scheda "Downloads" al seguente link:

ure Central Monitor Station (CMS) TVSW11001 di ABUS consente di monitorare, controllare e gestire

i dati video del registratore ABUS direttamente sul PC:

Utilizzare IIP Installer di ABUS per cercare il registratore nella rete, per controllare e installare gli aggiornamenti del fi rmware e per scaricare istruzioni e guide rapide direttamente sul PC:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
