BEDIENUNGSANLEITUNG TVVR36301 ABUS

Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihren IP-Rekorder.

Detaillierte Informationen erhalten Sie in der Bedienungsanleitung, verfügbar auf der Website abus.com.

ABUS

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an Ihren Fachhandelspartner!

INHALTSVERZEICHNIS

Deutsch

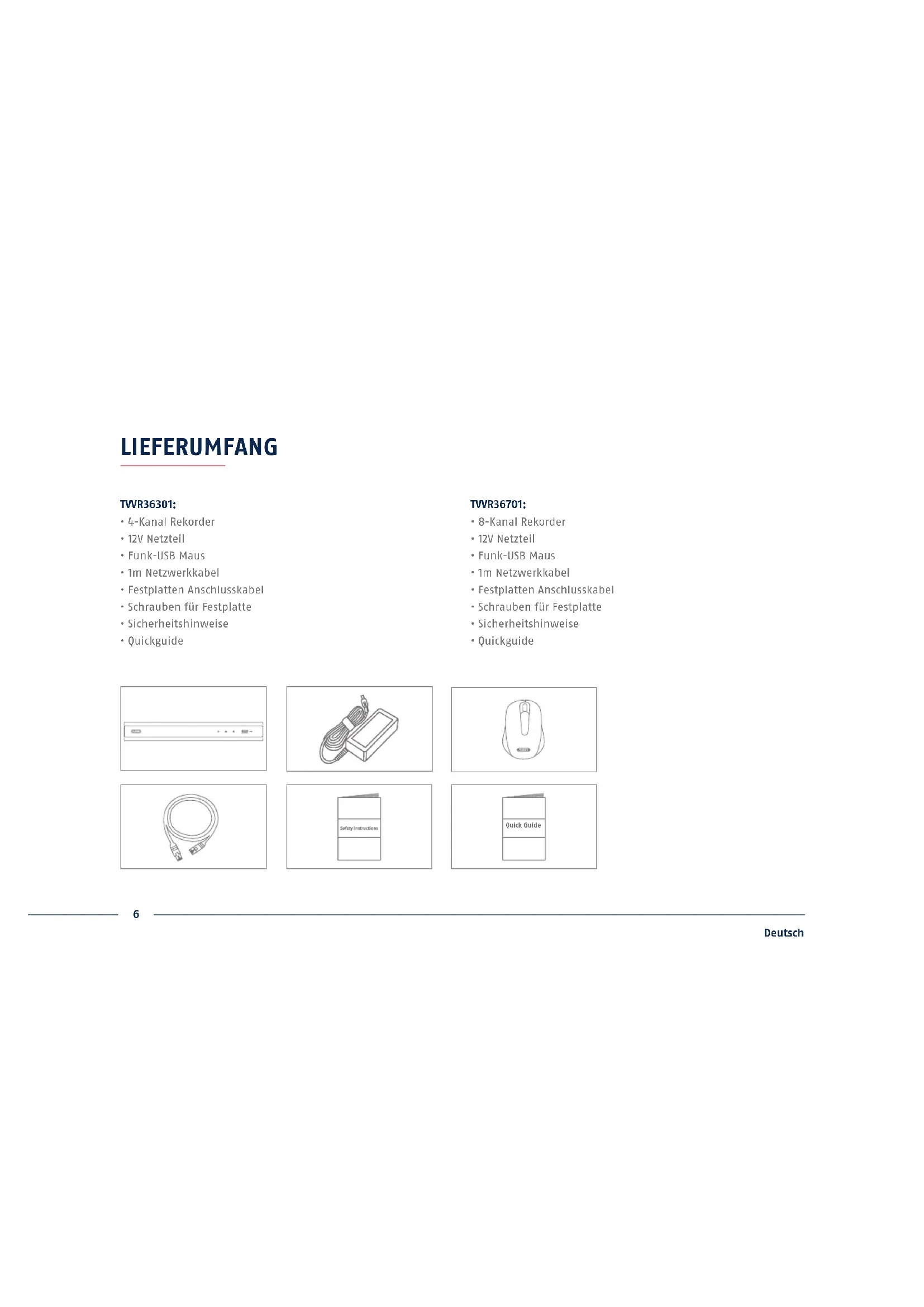

Lieferumfang 6

Warnhinweise 7

Anschlüsse 8

Tipps zur Kamerainstallation 10

Hardwareinstallation 11

Softwareeinrichtung 13

App einrichtung 18

Anleitung + Software 20

Français

• 4-Kanal Rekorder
• 12V Netzteil
- Funk-USB Maus
• 1m Netzwerkkabel
• Festplatten Anschlusskabel
• Schrauben für Festplatte
- Sicherheitshinweise
- Quickguide

• 8-Kanal Rekorder
• 12V Netzteil
- Funk-USB Maus
• 1m Netzwerkkabel
• Festplatten Anschlusskabel
• Schrauben für Festplatte
- Sicherheitshinweise
- Quickguide

WARNHINWEISE

Halten Sie starke Magnetfelder vom Rekorder fern.

Achten Sie auf eine unterbrechungs- freie Stromversorgung.

Halten Sie Flüssigkeiten vom Rekorder fern.

Betreiben und lagern Sie den Rekorder nur unter den vom Hersteller empfohlenen Umgebungsbedingungen.

Schalten Sie den Rekorder aus, bevor Sie Peripheriegeräte anschließen oder entfernen.

Achten Sie darauf, dass immer eine ausreichende Belüftung vorhanden ist.

ANSCHLÜSSE

Power LED Anzeige der Betriebsbereitschaft Daten LED Anzeige der momentanen HDD Aktivität Netzwerk LED Anzeige der momentanen Netzwerk Aktivität USB Anschluss für USB-Geräte

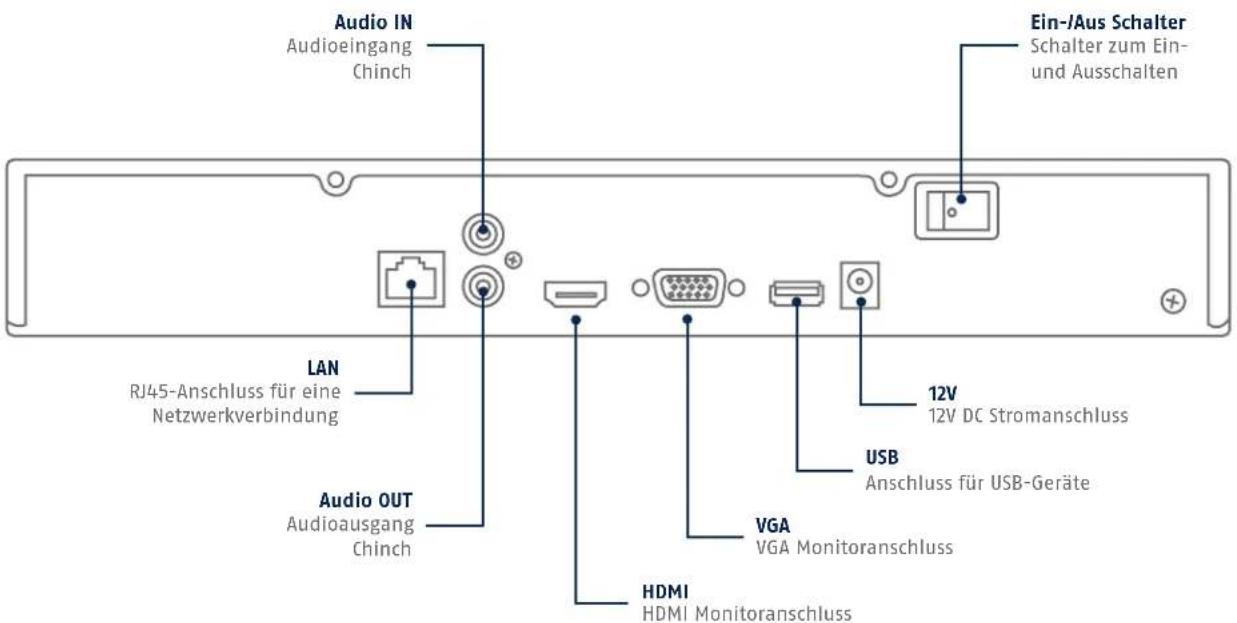

Audio IN Audioeingang Chinch Ein-/Aus Schalter Schalter zum Ein- und Ausschalten LAN RJ45-Anschluss für eine Netzwerkverbindung Audio OUT Audioausgang Chinch 12V 12V DC Stromanschluss USB Anschluss für USB-Geräte VGA VGA Monitoranschluss HDMI HDMI Monitoranschluss

TIPPS ZUR KAMERAINSTALLATION

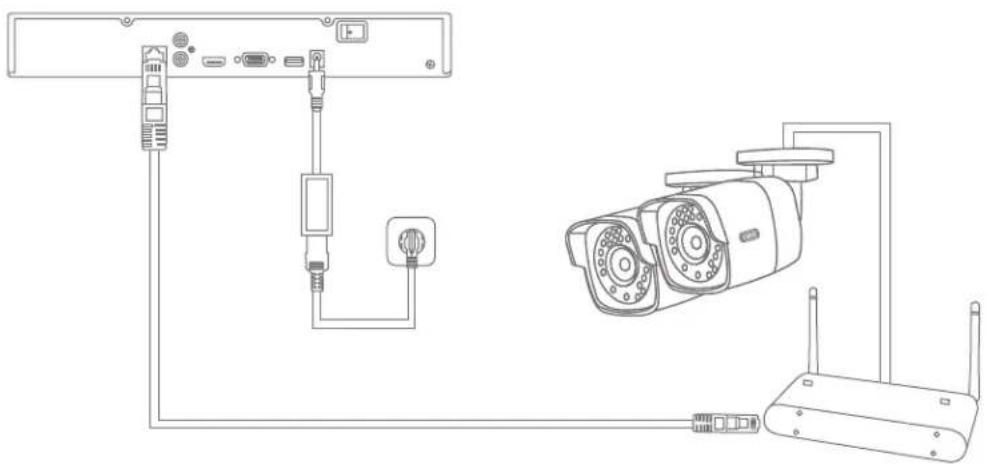

Versorgen Sie den Rekorder mit Spannung und verbinden ihn per Netzwerkkabel mit Ihrem Heimnetzwerk. Versorgen Sie die Kameras mit Spannung und verbinden Sie diese ebenfalls mit Ihrem Heimnetzwerk. Sie können die Kameras anschließend in der Softwareinrichtung hinzufügen.

HARDWAREINSTALLATION

13 42 Lösen Sie die 6 Schrauben an den Seiten und der Rückseite des Rekorders

Öffnen Sie vorsichtig das Gehäuse.

Richten Sie die Festplatte auf der Bodenplatte des Rekorders aus.

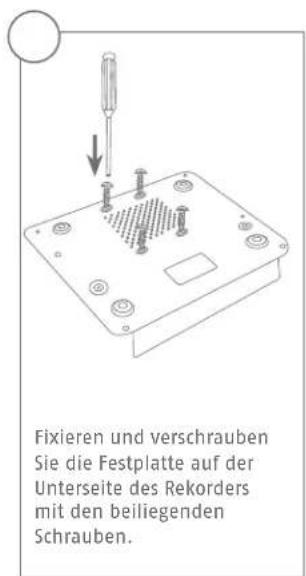

Fixieren und verschrauben Sie die Festplatte auf der Unterseite des Rekorders mit den beiliegenden Schrauben.

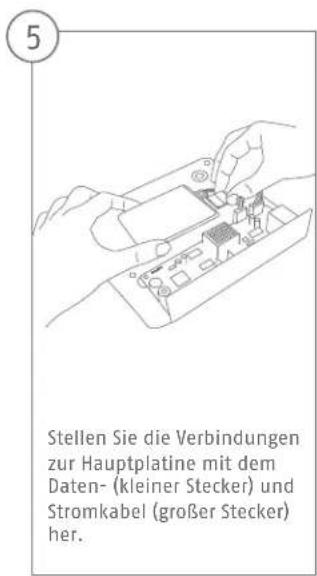

5 Stellen Sie die Verbindungen zur Hauptplatine mit dem Daten- (kleiner Stecker) und Stromkabel (großer Stecker) her.

6 Setzen Sie nun das Gehäuse entlang der Führungsschiene auf die Bodenplatte des Rekorders.

7 Verschrauben Sie anschließend das Gehäuse und die Bodenplatte mit den 6 Schrauben.

8 Netzteil anschließen und Rekorder am Ein-/Aus Schalter einschalten

SOFTWAREEINRICHTUNG

Wählen Sie die gewünschte Sprache aus und klicken Sie auf „Anwenden“.

2

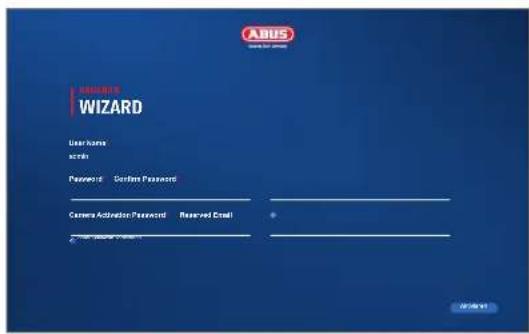

Geben Sie in das Feld „Password“ ein Passwort für den Admin-Benutzer ein. Das Passwort muss den vorgegebenen Mindestanforderungen entsprechen. Empfehlung: Verwenden Sie ein möglichst komplexes Passwort, welches die Stufe „Stark“ aufweist.

Admin Passwort:

3

Geben Sie das Passwort zur Bestätigung erneut ein. Notieren Sie das Passwort zusätzlich in der Kurzanleitung und verwahren Sie es an einem sicheren Ort auf. Das Zurücksetzen des Admin-Passwortes ist nur über den technischen Support von ABUS möglich.

4

Geben Sie zusätzlich das Aktivierungspasswort für die Kameras ein. Wenn Sie eine Kamera über den Rekorder aktivieren, verwendet der Rekorder dieses Passwort dafür. Klicken Sie zum Schluss auf „Aktivieren“. Das Gerät ist nun aktiviert und kann in vollem Umfang verwendet werden.

5

WIZARD Software Delusion Format (AM/F+16) Amsterdam, Berlin, Rome, Paris 17-04-2022 Login: 801 04-02-2022 11:23:21 NTP Zahn synchronisches • Internal (Min.) NTP-Server EC : 000149.00 NTP Server Port 325

Legen Sie die Zeitzone, Datum/-Format und Systemzeit fest. Verlassen Sie den Screen mit Klicken auf „Nächste“.

6

WIZARD IP Address Subscribers 186/186.2.17 735.055.056.4 Access Status 182/186.2.1 DNS [Priv] DNS-Address automatisch besuchen Bewertgeber DNS Server 182/186.2.1 Alternative DNS Server $6.5

Möchten Sie, dass die IP-Adressdaten automatisch zugewiesen werden, setzen Sie ein Häkchen bei DHCP. Die Adressen werden dann automatisch vom Router vergeben (sofern unterstützt).

7

192.168.0.1 192.168.0.25 192.168.0.20

Falls Ihr Router die Adressdaten nicht automatisch zuweist, geben Sie die Daten in den folgenden Schritten ein. Die Graphik illustriert beispielhaft die anschließenden Geräte mit den dazugehörigen IP-Adressen.

8

Nachfolgend finden Sie alle kompatiblen Netzwerkkameras. Wählen Sie anhand der Checkbox die gewünschten Netzwerkkameras aus und klicken Sie auf hinzufügen. Wechseln Sie zum nächsten Screen mit „Nächste“.

9

Microsoft WIZARD Enter your own Web browser 1501.02/03/2023 GB File Edit View Help Tools Help Window Help Start Subs Top Quick Web Shorter Quick Save 1. Web: 1501.02/03/2023 USB: 1501.02/03/2023 GB

Die installierte Festplatte muss vor der Benutzung initialisiert werden. Wählen Sie die zu initialisierende Festplatte aus. Klicken Sie in der Spalte „Vorgang“ die Schaltfläche „Bearbeiten“ und bestätigen Sie die Initialisierung mit OK. Drücken Sie anschließend auf „Fertigstellen“.

APP EINRICHTUNG

1

Allgemein ABUS Link Station PPPOE DNS NTP Email SNMP Activieren □ Zugriffstyp Enable ABUS Link Station Stream-Venschlüsselung □ Verifizierungscode Secure12345 Status Online

ABUS Link Station aktivieren

• Navigieren Sie in der lokalen Oberfläche zu den Netzwerkeinstellungen und öffnen Sie dort die ABUS Link Station Einstellungen.
• Aktivieren Sie die ABUS Link Station Funktion und klicken Sie auf „Einstellungen speichern“.
• Der Status sollte nun „online“ anzeigen. Falls weiterhin „offline“ angezeigt wird, prüfen Sie ob der Rekorder mit einem Netzwerk mit Internetzugriff verbunden ist.
• Vergeben Sie nun einen Verifizierungscode für die Verbindung. Sie können den von Ihnen verwendeten Code hier aufschreiben. Bewahren Sie den Quickguide danach sicher auf.
• Lassen Sie die Weboberfläche weiterhin geöffnet. Der angezeigte QR-Code und Verifizierungscode wird für die Einrichtung des Rekorders in die App benötigt.

Hinweis: Die ABUS Link Station verbindet Ihren Rekorder via Cloud-Dienst mit Ihrem Smartphone. Sie müssen hierbei keine Einstellungen an Ihrem Router vornehmen. Falls Sie keinen Cloud-Dienst benutzen wollen, finden Sie eine alternative App Einrichtung in der Anleitung des Rekorders.

• Laden Sie die App „ABUS Link Station“ aus dem iOS Appstore oder Google Playstore herunter und öffnen Sie diese.
• Erstellen Sie für den Remote-Zugriff einen Account indem Sie auf „einloggen“ und anschließend auf „Ein Konto registrieren“ klicken.
• Aktivieren Sie den Account mit Hilfe des Verifi zierungscodes, der via E-Mail an Sie geschickt wird.
• Klicken Sie auf „Gerät hinzufügen“ und scannen Sie den QR-Code von der lokalen Oberfläche des Rekorders ab.
• Nachdem der Rekorder gefunden wurde, tragen Sie den Verifi zierungscode des Rekorders ein. Der Rekorder ist nun Ihrem Account hinzugefügt.
• Bei Problemen in der Einrichtung besuchen Sie unsere Support-Website: https://support.abus-sc.com/
