GEBRUIKSAANWIJZING TVVR36301 ABUS

Inhoud van de levering 60

Waarschuwingen 61

Aansluitingen 62

Tips voor de camera-installatie 64

Hardware-installatie 65

Software-installatie 67

App-configuratie 72

Handleiding + software 74

In deze korte handleiding worden de eerste installatiestappen voor uw IP-recorder beschreven.

Gedetailleerde informatie vindt u in de gebruikershandleiding, beschikbaar op de website abus.com.

ABUS

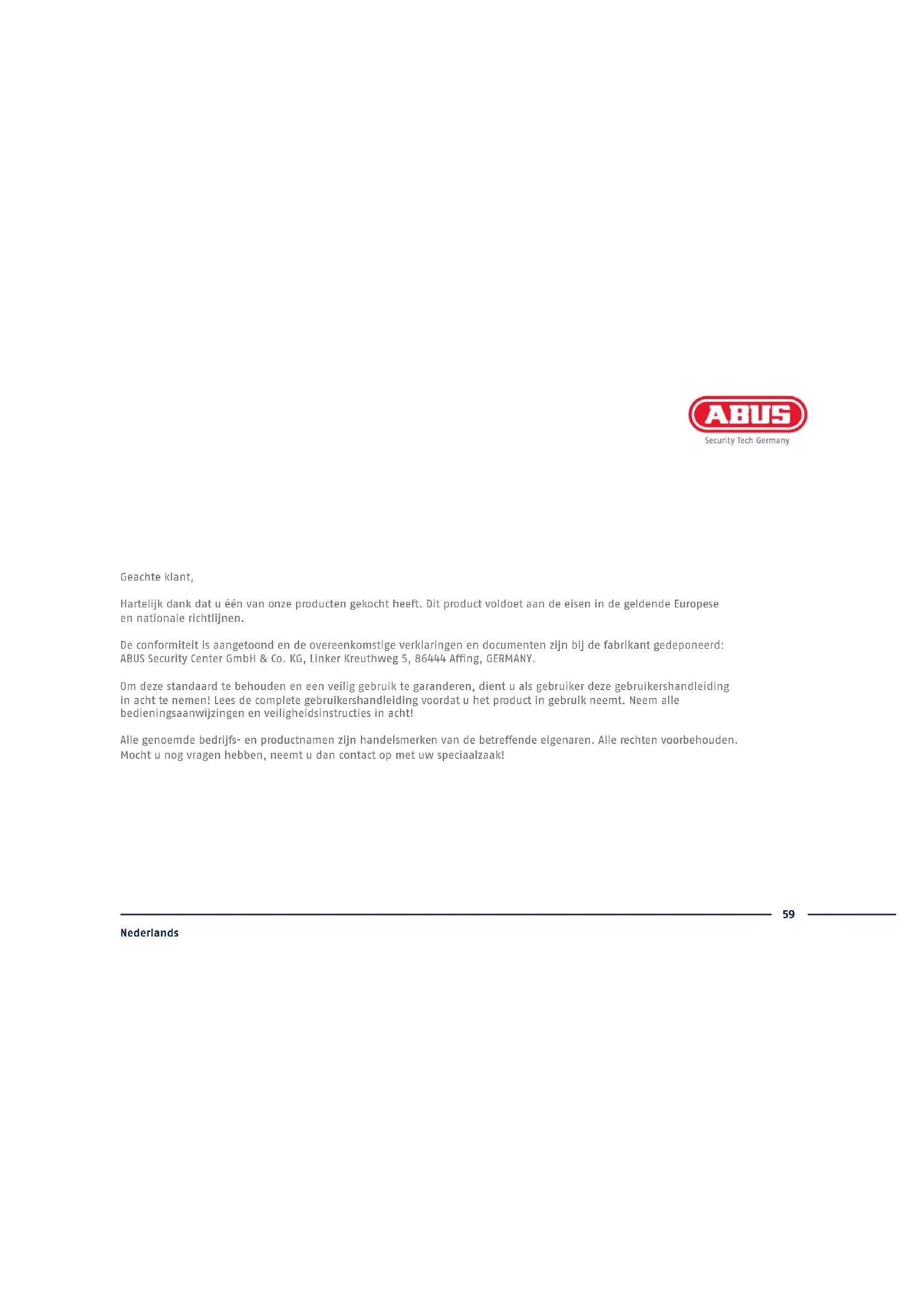

Geachte klant,

Hartelijk dank dat u één van onze producten gekocht heeft. Dit product voldoet aan de eisen in de geldende Europese en nationale richtlijnen.

De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding voordat u het product in gebruik neemt. Neem alle bedieningsaanwijzingen en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Mocht u nog vragen hebben, neemt u dan contact op met uw speciaalzaak!

• 4-kanaals recorder
• 12V-voeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
• Schroeven voor harde schijf
• Veiligheidsinstructies
- Quickguide

• 8-kanaals recorder
• 12V-voeding
- Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
• Veiligheidsinstructies
- Quickguide

WAARSCHUWINGEN

Houd sterke magneetvelden uit de buurt van de recorder.

Zorg voor een niet onderbreekbare noodstroomvoeding.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat u randapparatuur aansluit of verwijdert.

Let erop dat er altijd voldoende ventilatie is.

AANSLUITINGEN

Power-LED Indicatie bedrijfsge- reedheid Gegevens-LED Indicatie momentele HDD-activiteit Netwerk LED Indicatie moment- tele netwerkacti- viteit USB Aansluiting voor USB-ap- paraten

Audio IN Audio-ingang Chinch Schakelaar aan/uit Schakelaar voor in- en uitschakelen LAN RJ45-aansluiting voor een netwerkverbinding Audio OUT Audio-uitgang cinch 12V 12 V DC-stroomaansluiting USB Aansluiting voor USB-apparaten VGA VGA-monitoraansluiting HDMI HDMI-monitoraansluiting

TIPS VOOR DE CAMERA-INSTALLATIE

Zorg ervoor dat de recorder spanning krijgt en verbind deze via netwerkkabel met uw thuisnetwerk. Zorg ervoor dat de camera spanning krijgt en verbind deze eventueel met uw thuisnetwerk. Daarna kunt u de camera's toevoegen aan de software-installatie.

HARDWARE-INSTALLATIE

13 42 Draai de 6 schroeven aan de zijkanten en de achterzijde van de recorder los

Open de behuizing voorzichtig.

Lijn de harde schijf uit op de bodemplaat van de recorder.

Fixeer en schroef de harde schijf met de meegeleverde schroeven vast aan de onderkant van de recorder.

5678

Maak de verbindingen met het moederbord met behulp van de gegevens- (kleine stekker) en netsnoer (grote stekker).

Zet nu de behuizing langs de geleidingsrail op de bodemplaat van de recorder.

Schroef vervolgens de behuizing vast aan de bodemplaat met de 6 schroeven.

Netstekkervoeding aansluiten en recorder met aan/uit-schakelaar inschakelen

SOFTWARE- INSTALLATIE

Selecteer de gewenste taal en klik op 'Toepassen'.

2

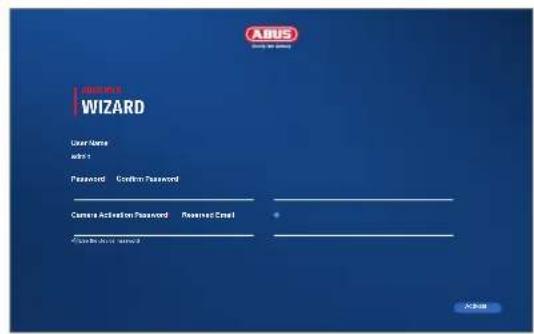

Voer in veld 'Nieuw wachtwoord' een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten. Aanbeveling: Gebruik een zo complex mogelijk wachtwoord met het niveau 'Sterk'.

Administratorwachtwoord:

3

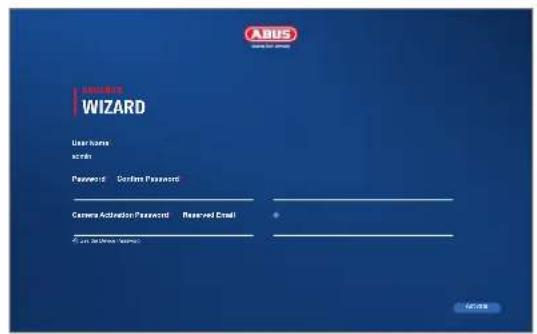

Voer het wachtwoord ter bevestiging nog een keer in. Noteer het wachtwoord ook in de handleiding en bewaar deze op een veilige plek. Het administratorwachtwoord kan alleen door de technische support van ABUS worden gereset.

4

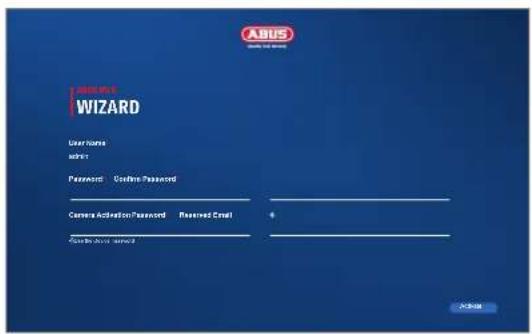

Voer bovendien het activeringswachtwoord voor de camera's in. Als u een camera via de recorder activeert, gebruikt de recorder dit wachtwoord hiervoor. Tenslotte klikt u op 'OK'. Het apparaat is nu geactiveerd en kan in volle omvang worden gebruikt.

5

Leg de tijdzone, datum/-notatie en systeemtijd vast. Verlaat het screen door op 'volgende' te klikken.

6

WIZARD IP Address Subnet Mask 192.168.3.17 233.255.205.3 Default Gateway 192.168.3.1 DHCP [Port] Auto Drive DNS Preferred DNS Server 192.168.3.1 Alternate DNS Server 3.6.5

Als u wilt dat de adresgegevens automatisch worden toegewezen, vinkt u DHCP aan. De adressen worden dan automatisch door de router toegewezen (voor zover dat ondersteund wordt).

7

192.168.0.1 192.168.0.25192.168.0.20

Als uw router de adresgegevens niet automatisch toewijst, voert u de gegevens in de volgende stappen in. De afbeelding illustreert bij wijze van voorbeeld de aan te sluiten apparaten met de bijbehorende IP-adressen.

8


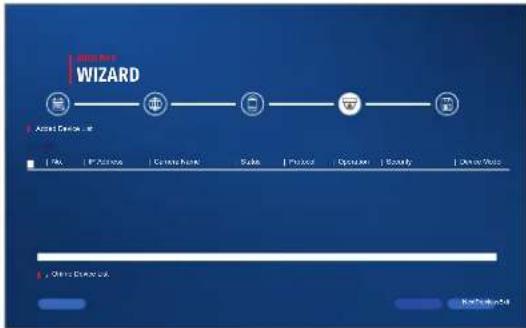

Hieronder vind je alle compatibele netwerkcamera's. Gebruik het selectievakje om degene te selecteren die u wilt Netwerkcamera's en klik op Toevoegen. Ga met „Volgende" naar het volgende scherm.

De geïnstalleerde harde schijf moet voor gebruik worden geïnstalleerd worden geïinitialiseerd. Kies degene om te initialiseren harde schijf uit. Klik in de kolom „Proces“ op de Bewerk knop en bevestig initialisatie met OK. Druk vervolgens op „Voltooien“.

APP- CONFIGURATIE

1

Allgemein ABUS Link Station PPPDE DNS NTP Email SNMP Activieren □ Zugriffstyp Enable ABUS Link Station Stream-Venschlüsselung □ Verifizierungscode Secure12345 Status Online

• Ga op de lokale interface naar de netwerkinstellingen en open daar de instellingen van het ABUS Link Station.
• Activeer de functie ABUS Link Station en klik op "Instellingen opslaan".
• De weergegeven status moet nu "online" zijn. Als nog steeds "offline" wordt weergegeven, controleert u of de recorder verbonden is met een netwerk met toegang tot het internet.
• Wijs nu een verificatiecode toe voor de verbinding. U kunt de door u gebruikte code hier noteren. Berg de quickguide daarna veilig op.
• Laat de webinterface geopend. De weergegeven QS-code en verificatiecode zijn nodig om de recorder in app te configureren.

Aanwijzing: Het ABUS Link Station verbindt uw recorder via clouddiensten met uw smartphone. U hoeft de instellingen op uw router daarvoor niet aan te passen. Als u geen clouddienst wilt gebruiken, vindt u een alternatieve app-configuratie in de handleiding van de recorder.

• Download de app "ABUS Link Station" uit de iOS Appstore of Google Playstore en open deze.
• Maak voor de remote-toegang een account door eerst op "Inloggen" en daarna op "Een account registeren" te klikken.
  • Activeer het account met behulp van de verifi catiecode die per e-mail naar u wordt gestuurd.
• Klik op "Apparaat toevoegen" en scan de QR-code van de webinterface van de recorder.
• Nadat de recorder is gevonden, voert u de verifi catiecode van de recorder in. De recorder is nu toegevoegd aan uw account.
• Mocht u problemen ondervinden bij de confi guratie, ga dan naar onze support-website: https://support.abus-sc.com/

HANDLEIDING + SOFTWARE

Handleidingen:

Meer handleidingen voor de bediening van de web- en recorderinterface vindt u op het tabblad 'Downloads' via de volgende link:

1 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens van uw ABUS-recorder op de pc:

de ABUS IP Installer om uw recorder in het netwerk te zoeken, fi rmware-updates te controlleren en te installeren, handleidingen en Quickguides direct op uw PC te downloaden:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
