Type de produit	Enregistreur IP 4 canaux
Marque	ABUS
Modèle	TVVR36301
Nombre de canaux	4
Alimentation	12 V (bloc d'alimentation inclus)
Connectivité réseau	Ethernet RJ45 (câble réseau 1 m inclus)
Périphérique inclus	Souris sans fil USB
Stockage	Disque dur interne (non inclus, nécessite initialisation)
Fonctions principales	Enregistrement vidéo, accès distant via ABUS Link Station, gestion via CMS et IP Installer
Logiciel mobile	Application ABUS Link Station (iOS/Android)
Configuration	Interface locale, mot de passe administrateur, zone horaire, DHCP
Installation	Raccordement via câble de données et câble électrique, fixation par vis
Sécurité	Mot de passe administrateur et mot de passe d'activation caméra, réinitialisation via assistance ABUS
Environnement d'utilisation	Éviter champs magnétiques, humidité, poussière ; ventilation suffisante
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter liquides
Accessoires inclus	Bloc d'alimentation 12 V, souris USB, câble réseau 1 m, câble disque dur, vis, consignes de sécurité, guide de démarrage rapide
Compatibilité caméras	Caméras réseau IP ABUS ou compatibles
Service cloud	ABUS Link Station pour accès distant sans configuration routeur
Logiciel PC	CMS ABUS TVSW11001 et IP Installer (téléchargeables)
Garantie	Conforme aux directives européennes, assistance via revendeur spécialisé

FOIRE AUX QUESTIONS - TVVR36301 ABUS

Comment installer l'enregistreur ABUS TVVR36301 ?

Branchez le bloc d'alimentation 12 V et connectez l'enregistreur à votre réseau via le câble Ethernet. Allumez l'appareil avec l'interrupteur. Suivez ensuite les étapes de configuration logicielle décrites dans le guide de démarrage rapide.

Comment ajouter des caméras à l'enregistreur ?

Mettez les caméras sous tension et connectez-les au même réseau que l'enregistreur. Dans l'interface locale de l'enregistreur, allez dans les paramètres de caméra, cochez les caméras détectées et cliquez sur Ajouter. Utilisez le mot de passe d'activation défini lors de la configuration initiale.

Comment accéder à l'enregistreur à distance depuis mon smartphone ?

Activez l'ABUS Link Station dans les réglages réseau de l'enregistreur. Téléchargez l'application ABUS Link Station, créez un compte, puis ajoutez l'appareil en scannant le code QR affiché sur l'interface locale. Saisissez le code de vérification fourni.

Que faire si j'ai oublié le mot de passe administrateur ?

La réinitialisation du mot de passe administrateur est uniquement possible via l'assistance technique d'ABUS. Contactez le support ABUS avec les informations de votre appareil.

Comment initialiser le disque dur ?

Dans l'interface locale, après l'installation du disque dur, allez dans les paramètres de stockage. Sélectionnez le disque à initialiser, cliquez sur Modifier et confirmez l'initialisation avec OK. Appuyez ensuite sur Terminer.

Puis-je utiliser l'enregistreur sans connexion Internet ?

Oui, l'enregistreur fonctionne en local. Pour l'accès distant via l'application ABUS Link Station, une connexion Internet est nécessaire. En local, vous pouvez accéder à l'interface via le réseau local.

Quels types de caméras sont compatibles avec le TVVR36301 ?

L'enregistreur est compatible avec les caméras réseau IP ABUS et d'autres caméras respectant les normes standard. Consultez la liste des caméras compatibles dans l'interface de configuration.

Comment mettre à jour le firmware de l'enregistreur ?

Utilisez le logiciel ABUS IP Installer disponible sur le site ABUS. Lancez l'outil, recherchez votre enregistreur dans le réseau, puis vérifiez et installez les mises à jour du firmware.

L'enregistreur fait du bruit, est-ce normal ?

Un léger bruit peut provenir du ventilateur de refroidissement ou du disque dur en fonctionnement. Assurez-vous que l'appareil est bien ventilé et posé sur une surface stable. Si le bruit est excessif, vérifiez que rien n'obstrue les aérations.

Quels sont les accessoires inclus dans la boîte ?

La boîte contient l'enregistreur, le bloc d'alimentation 12 V, une souris sans fil USB, un câble réseau de 1 m, un câble de raccordement pour disques durs, des vis pour disque dur, des consignes de sécurité et un guide de démarrage rapide.

MODE D'EMPLOI TVVR36301 ABUS

Contenu de la livraison 42

Avertissements 43

Raccordements 44

Conseils pour l'installation de la caméra 46

Installation matérielle 47

Configuration du logiciel 49

Configuration de l'application 54

Manuel + logiciel 56

Ce guide de démarrage rapide décrit les premières étapes d'installation de votre enregistreur IP.

Vous trouverez des informations détaillées dans le manuel d'utilisation disponible sur le site abus. com.

ABUS

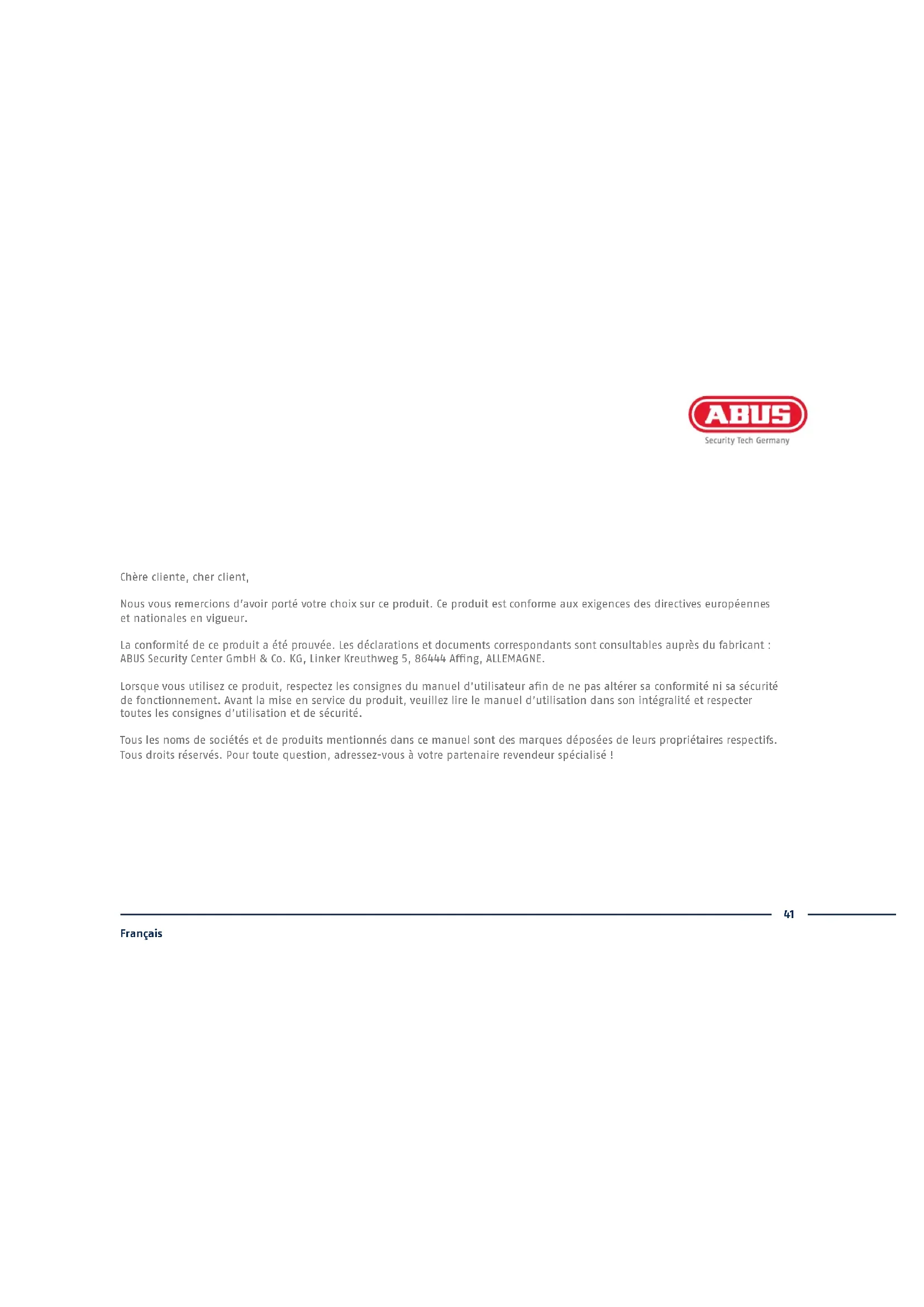

Chère cliente, cher client,

Nous vous remercions d'avoir porté votre choix sur ce produit. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.

La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant : ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, ALLEMAGNE.

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer sa conformité ni sa sécurité de fonctionnement. Avant la mise en service du produit, veuillez lire le manuel d'utilisation dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Pour toute question, adressez-vous à votre partenaire revendeur spécialisé !

TVVR36301:

• Enregistreur 4 canaux • Bloc d'alimentation de 12 V - Souris sans fil USB • Câble réseau 1 m • Câble de raccordement pour disques durs • Vis pour disque dur - Consignes de sécurité • Guide de démarrage rapide

TVVR36701:

• Enregistreur 8 canaux • Bloc d'alimentation de 12 V - Souris sans fil USB • Câble réseau 1 m • Câble de raccordement pour disques durs • Vis pour disque dur - Consignes de sécurité • Guide de démarrage rapide

L'enregistreur ne doit pas être exposé à des champs magnétiques puissants.

Veillez à ce que l'alimentation électrique ne soit pas interrompue.

Ne renversez pas de liquides sur l'enregistreur.

Utilisez et stockez l'enregistreur en respectant toujours les conditions d'utilisation conseillées par le fabricant.

Éteignez l'enregistreur avant de brancher ou de retirer des périphériques.

Veillez à ce que la ventilation soit toujours suffisante.

Raccordements

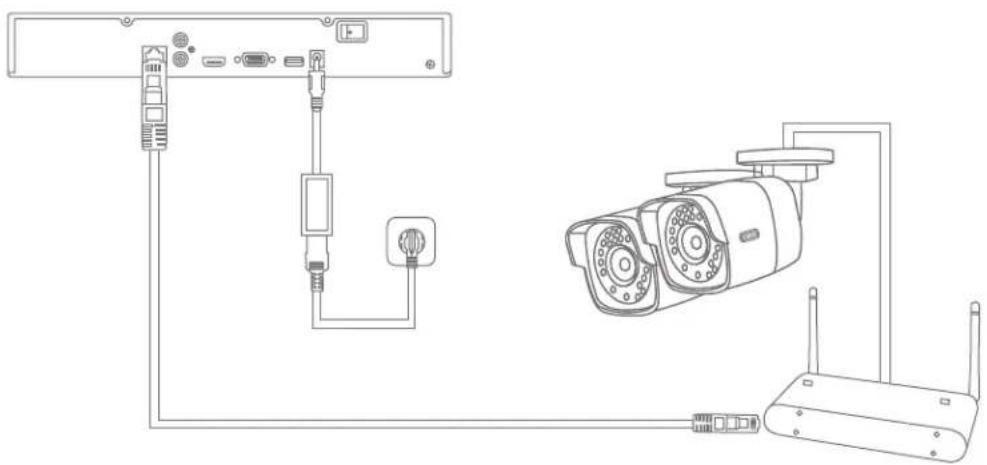

Conseils pour l'installation de la caméra

Mettez l'enregistreur sous tension et connectez-le à votre réseau domestique via le câble réseau. Mettez les caméras sous tension et connectez-les également à votre réseau domestique. Vous pouvez ensuite ajouter les caméras dans les paramètres du logiciel.

Installation matérielle

Établissez la connexion avec la platine principale à l'aide du câble de données (petit connecteur) et du câble électrique (gros connecteur).

Placez maintenant le boîtier sur le socle de l'enregistreur, le long de la glissière.

Vissez ensuite le boîtier au socle à l'aide des 6 vis.

Branchez le bloc d'alimentation et allumez l'enregistreur à l'aide de l'interrupteur marche/arrêt

Configuration du logiciel

Sélectionnez la langue souhaitée et cliquez sur « Appliquer ».

Saisissez un mot de passe pour l'utilisateur administrateur dans le champ « Nouveau mot de passe ». Le mot de passe doit répondre aux exigences minimales indiquées. Recommandation : utilisez un mot de passe complexe, de niveau « Fort ».

Mot de passe administrateur :

Pour confirmer, saisissez à nouveau le mot de passe. Notez également le mot de passe dans le guide de démarrage rapide et conservez-le à un endroit sûr. La réinitialisation du mot de passe administrateur est uniquement possible via l'assistance technique d'ABUS.

Saisissez également le mot de passe d'activation pour les caméras. Lorsque vous activez une caméra via l'enregistreur, l'enregistreur utilise pour ce faire ce même mot de passe. Cliquez ensuite sur « OK ». L'appareil est maintenant activé et peut être pleinement utilisé.

Définissez la zone horaire, la date et son format, ainsi que l'heure système. Quittez l'écran en cliquant sur « Suivant ».

Si vous souhaitez que les données d'adresse soient attribuées automatiquement, cochez la case DHCP. Les adresses sont alors attribuées automatiquement par le routeur (sous réserve de prise en charge).

Si votre routeur n'attribue pas automatiquement les données d'adresse, saisissez celles-ci dans les étapes suivantes. Le graphique illustre par exemple les appareils raccordés avec les adresses IP correspondantes.

Vous trouverez ci-dessous toutes les caméras réseau compatibles. Utilisez la case à cocher pour sélectionner ceux que vous voulez Caméras réseau et cliquez sur Ajouter.

Le disque dur installé doit être installé avant utilisation être initialisé. Choisissez celui à initialiser disque dur éteint. Dans la colonne „Processus“, cliquez sur le Bouton Modifier et valider initialisation avec OK. Appuyez ensuite sur „Terminer“.

Configuration de l'application

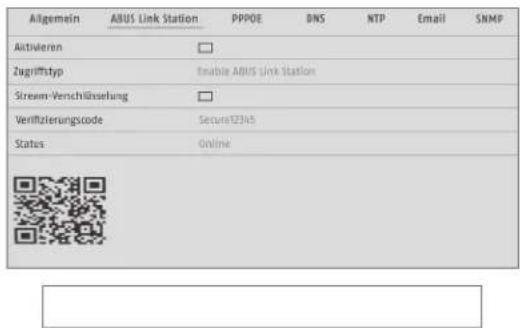

Activation de l'ABUS Link Station

• Sur l'interface locale, accédez aux réglages réseau, puis ouvrez les réglages de l'ABUS Link Station.
• Activez la fonction ABUS Link Station et cliquez sur « Enregistrer les réglages ».
• Le statut doit maintenant afficher « en ligne ». S'il continue à afficher « hors ligne », vérifiez si l'enregistreur est raccordé à un réseau avec accès Internet.
• Attribuez maintenant un code de vérification pour la connexion. Vous pouvez saisir ici le code que vous utilisez. Conservez ensuite le guide de démarrage rapide en lieu sûr.
• Gardez l'interface Web ouverte. Le code QR affiché et le code de vérification sont nécessaires pour la configuration de l'enregistreur dans l'application.

Remarque : l'ABUS Link Station établit la connexion entre votre enregistreur et votre smartphone via un service cloud. Aucun réglage au niveau de votre routeur n'est ainsi nécessaire. Si vous ne souhaitez pas utiliser le service cloud, vous trouverez des instructions pour configurer autrement l'application dans le manuel de l'enregistreur.

• Téléchargez l'application « ABUS Link Station » depuis l'iOS App Store ou le Google Playstore et ouvrez-la.
• Créez un compte pour l'accès à distance en cliquant sur « Se connecter » puis sur « Créer un compte ».
• Activez votre compte en saisissant le code de vérifi cation qui vous a été envoyé par e-mail.
• Cliquez sur « Ajouter un appareil » et scannez le code QR affi ché sur l'interface locale de l'enregistreur.
• Après que l'enregistreur a été reconnu, entrez le code de vérifi cation de l'enregistreur. L'enregistreur a désormais été ajouté à votre compte.
• En cas de problème avec la confi guration de l'application, consultez la page d'assistance de notre site Internet : https://support. abus-sc. com/

MANUEL + Logiciel

Manuels :

Vous trouverez d'autres manuels relatifs à l'utilisation de l'interface Web et de l'enregistreur dans l'onglet « Téléchargements » du lien suivant :

logiciel de station centrale d'écran (CMS) ABUS TVSW11001, vous pouvez surveiller, contrôler et gérer toutes les données vidéo de votre enregistreur ABUS depuis votre PC :

installateur IP ABUS pour chercher votre enregistreur dans le réseau, vérifi er et installer les mises à jour du fi rmware, et télécharger manuels et guides de démarrage rapide directement sur votre PC :

https://www. abus. com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3. zip
