TVVR33803 - Magnétoscope ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope / Enregistreur vidéo hybride
Marque	ABUS
Modèle	TVVR33803
Catégorie	Magnétoscope (enregistreur)
Nombre de canaux	8 canaux (4 analogiques + 4 IP en mode amélioré)
Résolution maximale	Jusqu'à 8 MPx (caméras IP) / 1080p (analogique)
Modes d'enregistrement	Continu, sur événement (mouvement, VCA)
Détection de mouvement	Oui, avec masques, détection humaine/véhicule
Protection de périmètre	Tripwire (franchissement de ligne) et détection d'intrusion
Accès à distance	ABUS Link Station (cloud), DDNS, CMS
Sorties vidéo	HDMI, VGA
Résolution du moniteur	Réglable (auto, HDMI/VGA)
Stockage interne	Disque dur (à initialiser)
Stockage réseau	NAS (NFS), iSCSI
Audio	Entrée/sortie audio via RCA et HDMI
Connectivité réseau	Ethernet 10/100/1000 (auto-adaptatif)
Protocoles	TCP/IP, DHCP, DDNS, NTP, SMTP, RTSP, UPnP
Fonctions de recherche	Par période, marqueur, événement, humain, véhicule
Exportation	USB, exportation de séquences vidéo
Mise à jour du firmware	Via menu maintenance
Sécurité	Gestion des utilisateurs, mots de passe, cryptage des flux
Entretien	Nettoyage avec chiffon sec, pas de produits chimiques

FOIRE AUX QUESTIONS - TVVR33803 ABUS

Comment configurer l'accès à distance via ABUS Link Station ?

Dans le menu Réseau > Accès au nuage, activez le service ABUS Link Station. Saisissez le code de vérification affiché à l'écran ou scanné le code QR avec l'application ABUS Link Station. Acceptez les conditions d'utilisation pour établir la connexion.

Comment initialiser le disque dur pour l'enregistrement ?

Allez dans Paramètres du système > Enregistrement > Mémoire. Sélectionnez le disque dur et cliquez sur 'Initialiser'. Attention : cette action efface toutes les données du disque.

Comment régler la détection de mouvement ?

Dans le menu Événement > Événement normal, sélectionnez 'Détection de mouvement'. Configurez la zone, la sensibilité et les actions de liaison (alarme, email, enregistrement). Pour les caméras analogiques, utilisez les masques de mouvement.

Comment rechercher des vidéos enregistrées ?

Utilisez la fonction Recherche de fichiers (icône loupe). Vous pouvez filtrer par période, type d'événement, numéro de caméra, ou utiliser les marqueurs (tags). Sélectionnez une vidéo pour la lire ou l'exporter.

Comment mettre à jour le firmware de l'enregistreur ?

Téléchargez le dernier firmware depuis le site ABUS. Dans Paramètres de maintenance > Mise à jour du micrologiciel, sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Que faire en cas d'oubli du mot de passe administrateur ?

La notice ne fournit pas de procédure de réinitialisation. Contactez le support ABUS ou effectuez une réinitialisation d'usine via le menu Maintenance > Restauration / Réinitialisation (cela efface tous les réglages).

Comment exporter des séquences vidéo sur une clé USB ?

Lors de la lecture ou de la recherche, cliquez sur l'icône 'Découpage et exportation'. Sélectionnez la plage horaire, puis insérez une clé USB et confirmez l'exportation. Les fichiers sont sauvegardés au format vidéo.

Comment régler la date et l'heure ?

Dans Paramètres du système > Général, réglez le fuseau horaire, la date et l'heure. Activez NTP pour une synchronisation automatique via Internet. Une heure incorrecte peut affecter les fonctionnalités réseau.

Comment connecter des caméras IP supplémentaires ?

Activez le Mode amélioré IPC dans les paramètres système pour ajouter jusqu'à 4 caméras IP. Ensuite, dans Appareil photo > Caméra IP, saisissez l'adresse IP, le nom d'utilisateur et le mot de passe de chaque caméra.

Comment nettoyer l'enregistreur ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon sec et propre. Pour les salissures tenaces, humidifiez légèrement le chiffon avec de l'eau tiède. N'utilisez jamais de produits chimiques ou de liquides pénétrants.

MODE D'EMPLOI TVVR33803 ABUS

FR Instructions de l'interface utilisateur locale

FR Instructions relatives à l'interface utilisateur locale

Mode d'emploi original en allemand. A conserver pour une utilisation ultérieure.

Version 04/2025

CE

Table des matières

1. Déclaration de conformité....92
2. Explication des symboles 93
3. Consignes de sécurité....94
4. Utilisation prévue....95
5. Assistant de configuration 96
6. Vue en direct 96

6.1 Menu principal....98
6.3 Commande de caméra....99
6.4 Menu d'affichage 99

1. Vue de lecture 100

7.1 Sélection de l'appareil photo 100
7.2 Calendrier.... 100
7.3 Commande de caméra.... 101
7.4 Contrôle de la lecture 101

Représentation temporelle Ligne du temps.... 101

Contrôle de la chronologie.... 101

1. Recherche de fichiers.... 102
2. Paramètres du système.... 103

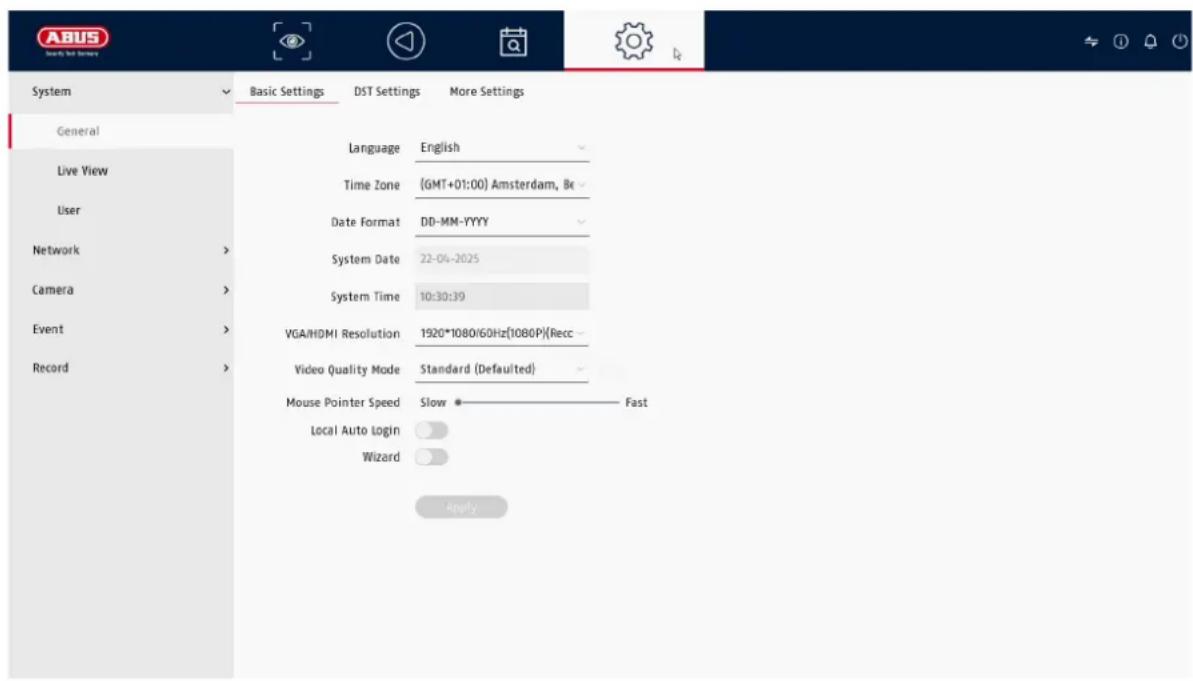

9.1.1. Système / Général.... 103
9.1.2. Système / Live view 105

Général.... 105

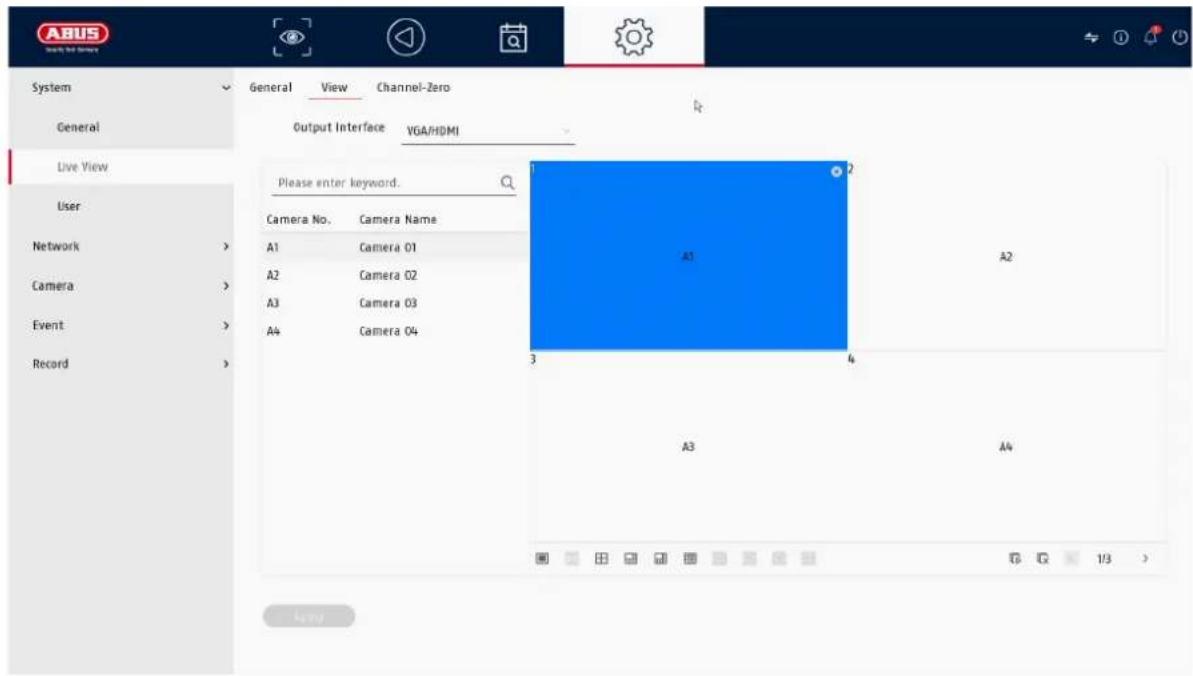

Mise en page / Annonces 106
Canal zéro 106

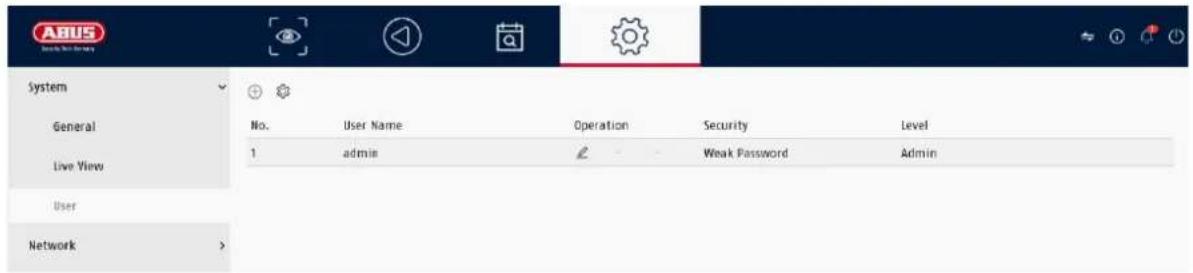

9.1.3. Système / Utilisateur.... 107

Ajouter un utilisateur.... 107
Changer d'utilisateur.... 108
Supprimer un utilisateur.... 108
NTP (mode simple).... 108

9.2. Réseau....109

9.2.1 TCP/IP 109
9.2.2 DDNS 110
9.2.3 NAT 111
9.2.4 NTP 111
9.2.5 Réglage du serveur de protocole.... 112
9.2.6 Autres réglages 112

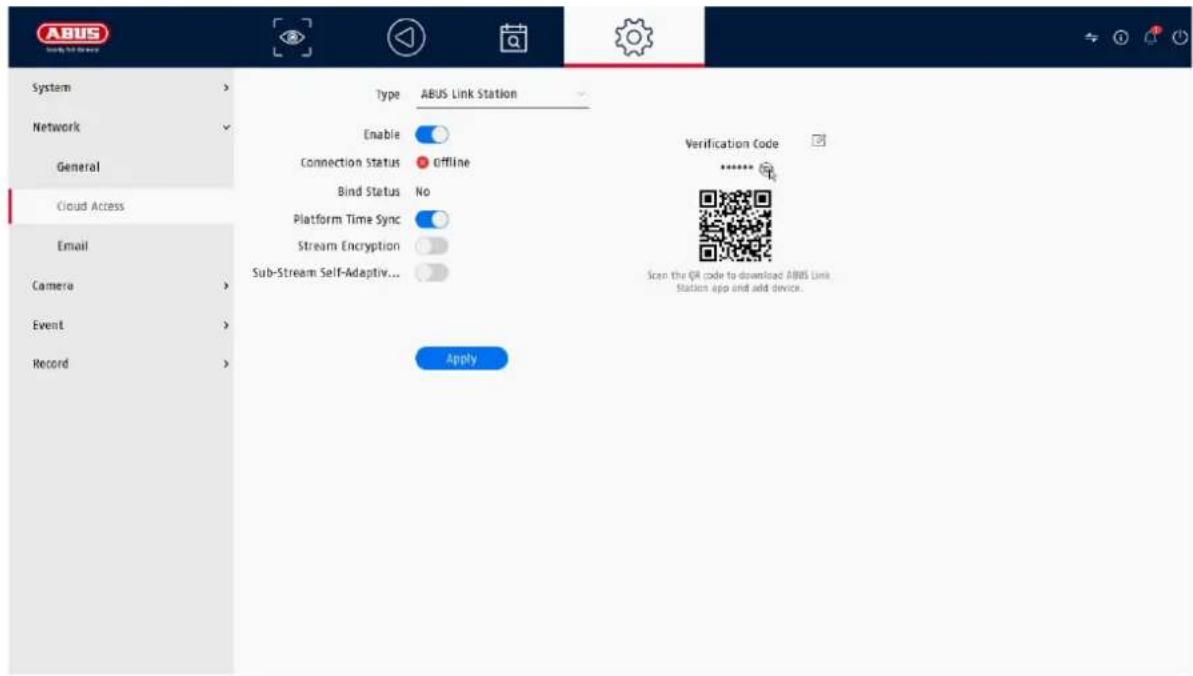

9.2.7 Accès au nuage / ABUS Link Station 113

9.2.8 Courrier électronique 114

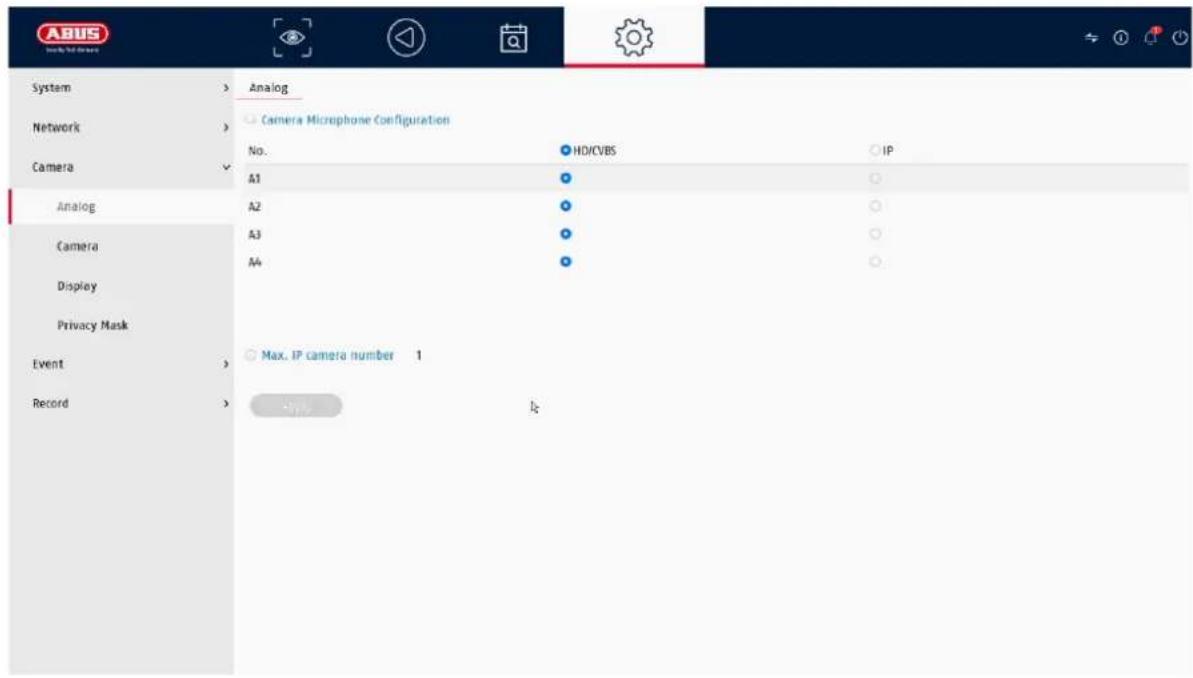

9.3. Appareil photo 116

9.3.1. Caméra - analogique.... 116
9.3.2. Caméra - Caméra IP 116
9.3.4. Zone privée 118

9.4. Événement.... 118

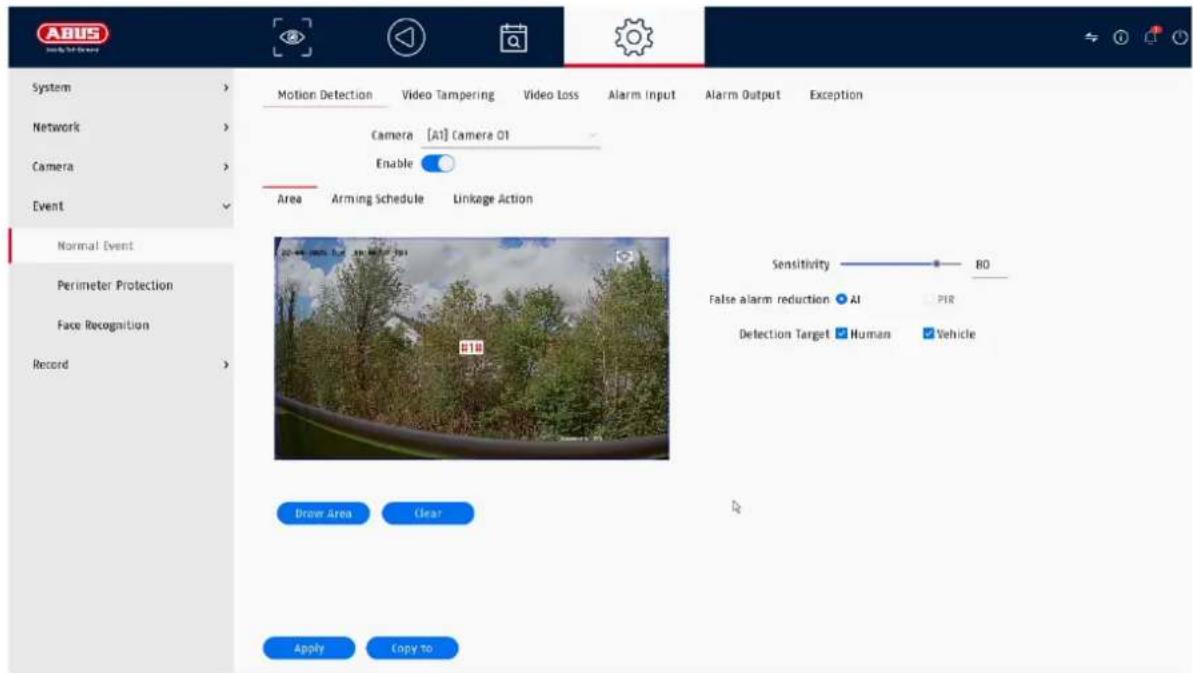

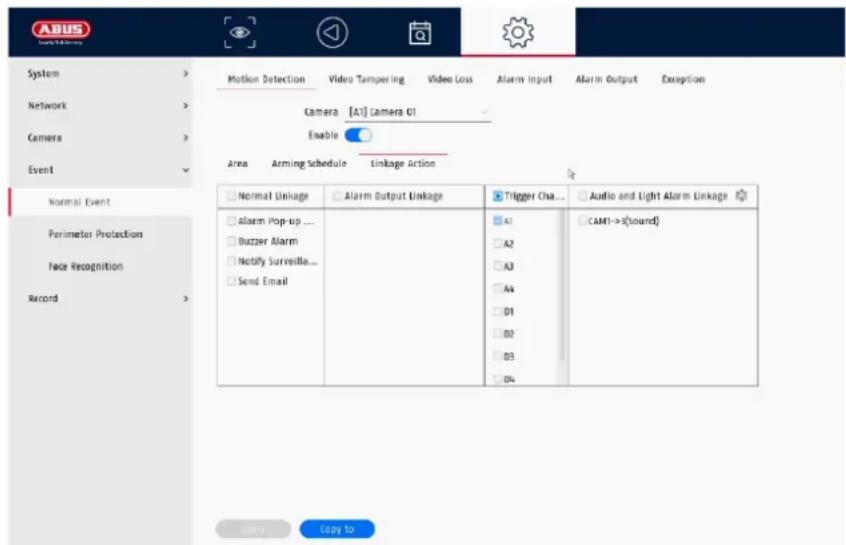

9.4.1. Événement normal 119
9.4.2. Protection du périmètre.... 120

9.5. Enregistrement.... 121

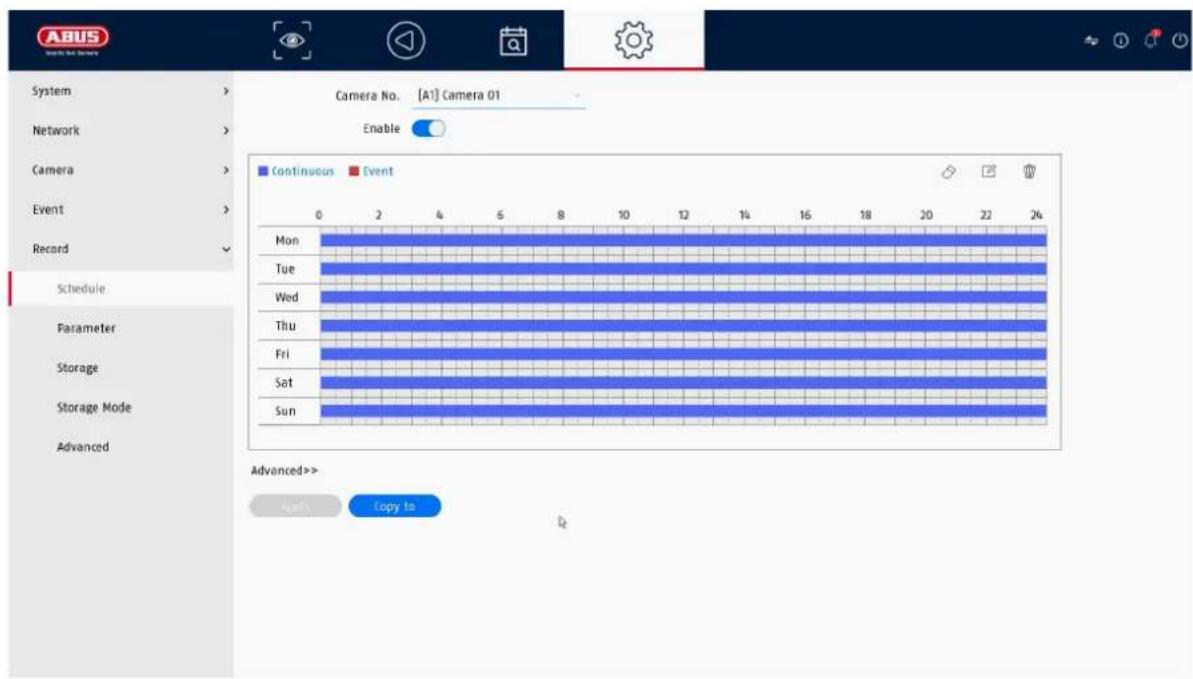

9.5.1. Calendrier.... 121
Prolongé 121
9.5.2. Paramètres du flux 122

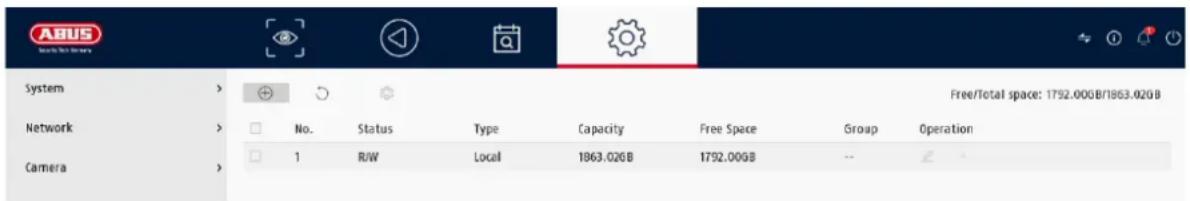

9.5.3. Mémoire 122
Ajouter un lecteur réseau 124

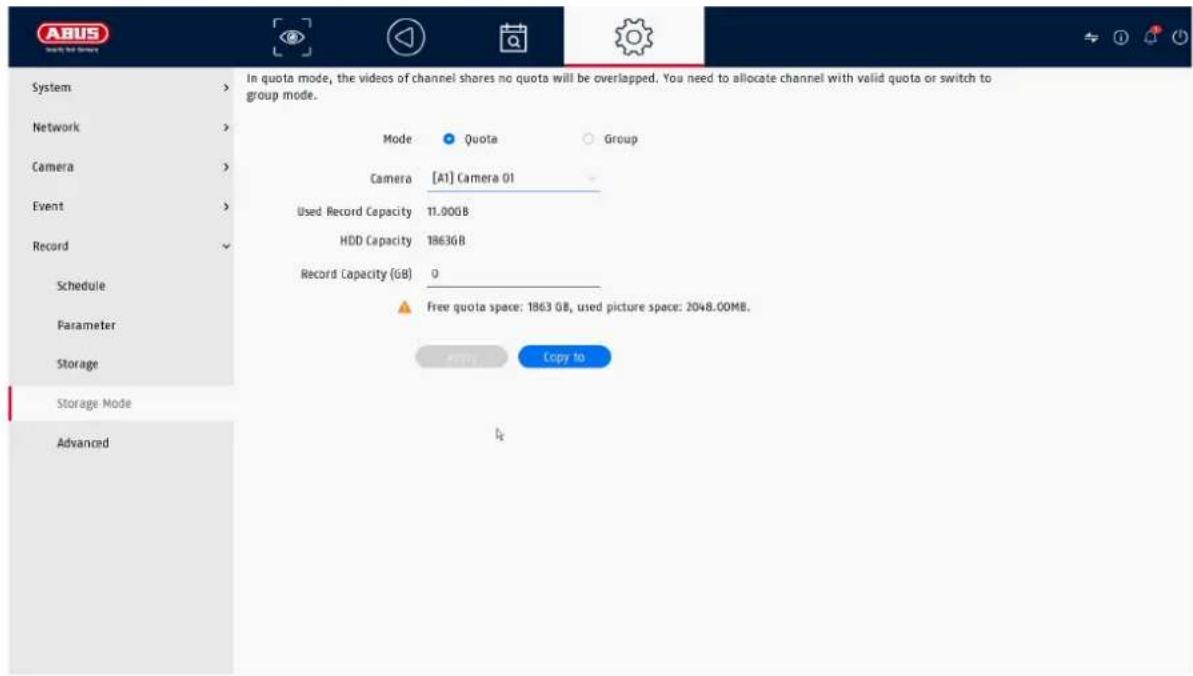

9.5.4. Mode de stockage.... 125
9.5.4.1. Mode : Contingent 125
9.5.4.2. Mode : Groupe.... 126

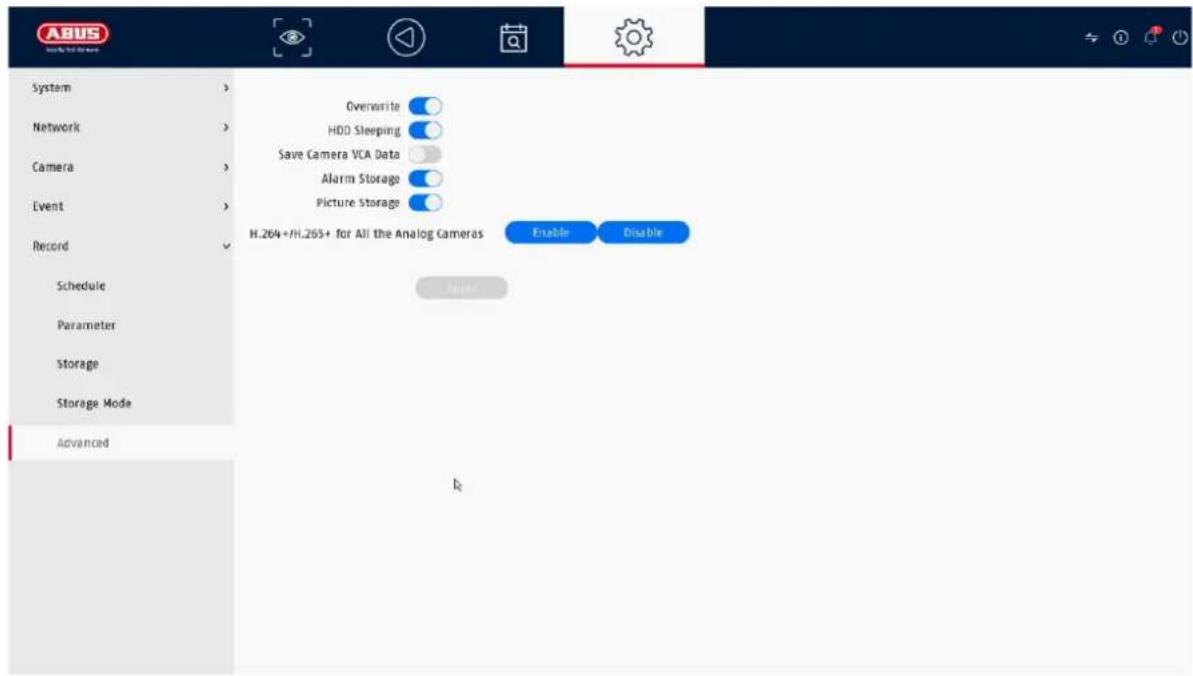

9.5.5. Paramètres avancés 126

1. Paramètres de maintenance.... 128

10.1. Informations sur le système.... 128

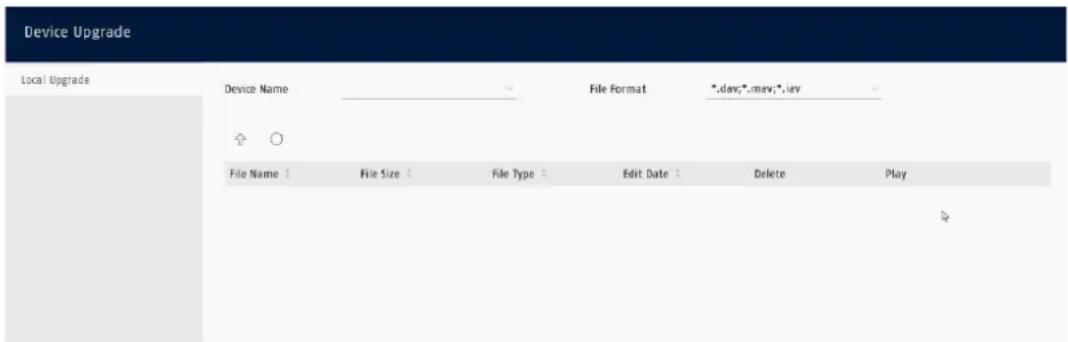

10.2. Mise à jour du micrologiciel 128
10.3. Restauration / Réinitialisation 128

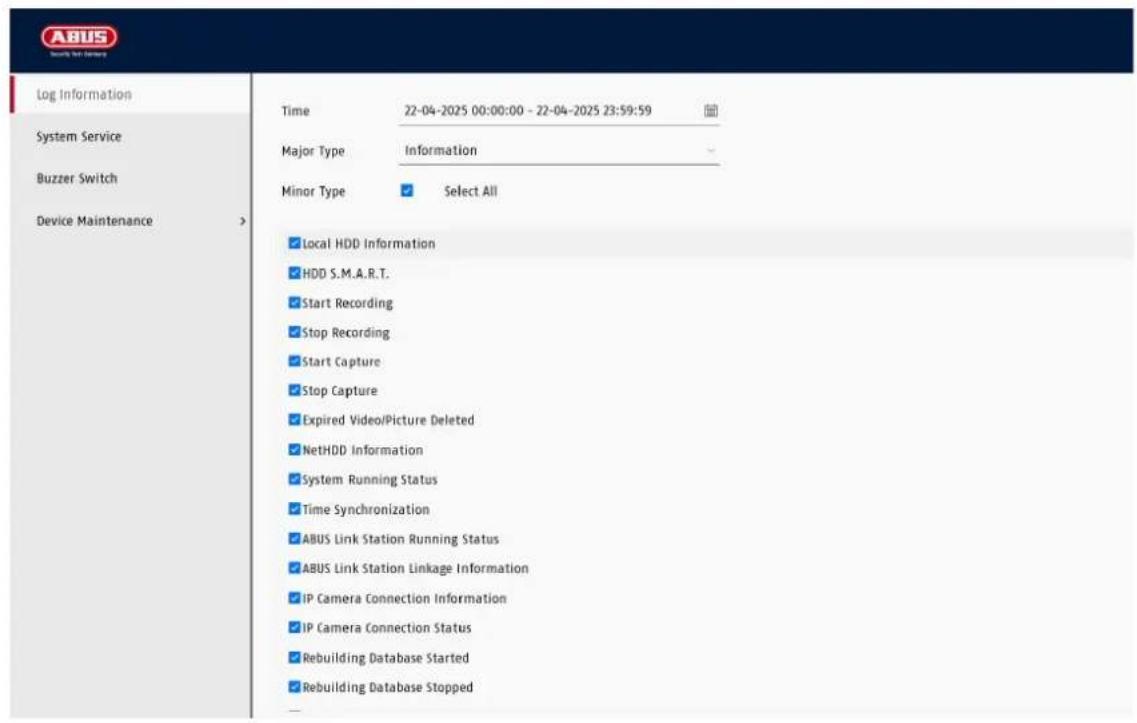

10.4. Journal de bord.... 129
10.5. Maintenance du système.... 130

1. Entretien et nettoyage.... 131

11.1. Maintenance.... 131
11.2. Nettoyage 131

1. Élimination des déchets 131
2. Données techniques 132
3. Informations sur les licences Open Source.... 132

1. Déclaration de conformité

ABUS Security Center déclare par la présente que le produit ci-joint est conforme aux directives suivantes concernant le produit :

Directive CEM 2014/30/EU

Directive basse tension 2014/35/EU

La déclaration de conformité UE complète peut être obtenue à l'adresse suivante :

ABUS Security Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

www.abus.com/product/Artikelnummer

("Numéro d'article" dans le lien est identique au numéro d'article du produit joint)

Clause de non-responsabilité

Ce mode d'emploi a été rédigé avec le plus grand soin. Toutefois, si vous constatez des omissions ou des inexactitudes, veuillez nous en informer par écrit à l'adresse indiquée au dos du manuel.

ABUS Security Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques et typographiques et se réserve le droit de modifier le produit et les instructions d'utilisation à tout moment et sans préavis.

ABUS Security-Center n'est pas responsable des dommages directs ou indirects liés à l'équipement, aux performances et à l'utilisation de ce produit. Aucune garantie n'est donnée quant au contenu de ce document.

2. Explication des symboles

	Le symbole de l'éclair dans un triangle est utilisé lorsqu'il y a un danger pour la population. la santé, par exemple en cas de choc électrique.
	Un point d'exclamation dans le triangle indique une information importante à respecter dans ce mode d'emploi.
	Ce symbole est utilisé pour vous donner des conseils et des informations spécifiques sur le fonctionnement de l'appareil.

Consignes de sécurité importantes

	Les dommages causés par le non-respect de ce mode d'emploi entraînent l'annulation de la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs !
	Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant d'une mauvaise manipulation ou du non-respect des consignes de sécurité. Dans de tels cas, tout droit à la garantie est annulé !

Cher client, les informations suivantes relatives à la sécurité et aux risques sont destinées à protéger votre santé, mais aussi à protéger l'appareil. Veuillez lire attentivement les points suivants :

• Il n'y a pas de pièces réparables à l'intérieur du produit. Le démontage annule également l'homologation (CE) et la garantie.
  • Le produit peut être endommagé par une chute, même de faible hauteur.
• Monter le produit de manière à ce que la lumière directe du soleil ne tombe pas sur le capteur d'image de l'appareil. Observez les instructions d'installation dans le chapitre correspondant de ce mode d'emploi.
  • L'appareil est conçu pour être utilisé à l'intérieur et à l'extérieur (IP66).

Évitez les conditions ambiantes défavorables suivantes pendant le fonctionnement de l'appareil :

• Humidité ou humidité excessive
- Froid ou chaleur extrême
• Lumière directe du soleil
- Poussière ou gaz, vapeurs ou solvants inflammables

• fortes vibrations

• des champs magnétiques puissants, par exemple à proximité de machines ou de haut-parleurs.
• La caméra ne doit pas être installée sur des surfaces instables.

Instructions générales de sécurité :

• Ne laissez pas traîner le matériel d'emballage sans précaution ! Les films/sacs en plastique, les morceaux de polystyrène, etc. peuvent devenir des jouets dangereux pour les enfants.
• Pour des raisons de sécurité, la caméra de vidéosurveillance ne doit pas être donnée aux enfants en raison des petites pièces qui peuvent être avalées.
  • N'introduisez pas d'objets à l'intérieur de l'appareil par les ouvertures.
• N'utilisez que les dispositifs/accessoires supplémentaires spécifiés par le fabricant. Ne pas connecter de produits incompatibles.
• Veuillez respecter les consignes de sécurité et le mode d'emploi des autres appareils connectés.
• Avant la mise en service, vérifiez que l'appareil n'est pas endommagé ; si c'est le cas, n'utilisez pas l'appareil !
• Respectez les limites de la tension de fonctionnement indiquées dans les données techniques. Des tensions plus élevées peuvent détruire l'appareil et mettre en danger votre sécurité (choc électrique).

3. Consignes de sécurité

1. Alimentation électrique : La tension d'alimentation et la consommation électrique sont indiquées sur la plaque signalétique.

2. Surcharge

Évitez de surcharger les prises de courant, les câbles d'extension et les adaptateurs, car cela peut provoquer un incendie ou une électrocution.

1. Nettoyage

Nettoyez l'appareil uniquement à l'aide d'un chiffon humide, sans utiliser de produits de nettoyage agressifs.

L'appareil doit être débranché du réseau électrique.

- Pour éviter les dommages causés par une surtension (par exemple en cas d'orage), veuillez utiliser une protection contre les surtensions.

1. Débranchez immédiatement les appareils défectueux et informez-en votre revendeur spécialisé.

Lors de l'installation dans un système de vidéosurveillance existant, assurez-vous que tous les appareils sont déconnectés du réseau et des circuits basse tension.

En cas de doute, n'effectuez pas vous-même le montage, l'installation et le câblage, mais confiez-les à un spécialiste. Les travaux non conformes et non professionnels sur le réseau électrique ou les installations domestiques présentent un risque non seulement pour vous-même, mais aussi pour les autres personnes.Câbler les installations de manière à ce que les circuits d'alimentation et de basse tension fonctionnent toujours séparément et ne soient connectés en aucun point ou ne puissent être connectés en raison d'une défaillance.

Déballage

Manipulez l'appareil avec le plus grand soin lorsque vous le déballez.

Si l'emballage d'origine est endommagé, vérifiez d'abord l'appareil. Si l'appareil est endommagé, renvoyez-le avec l'emballage et informez-en le service de livraison.

L'assistant de configuration vous guide dans les réglages de base du système. L'enregistreur est alors fondamentalement configuré pour l'enregistrement et la surveillance.

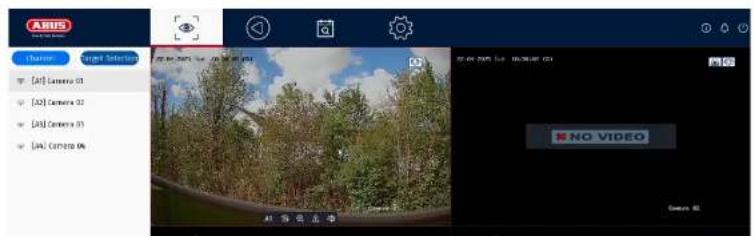

6. Vue en direct

- En cliquant sur le bouton droit de la souris, vous pouvez masquer et afficher la structure du menu afin de n'afficher en plein écran que la présentation de la caméra concernée.

L'affichage en direct est divisé en plusieurs zones fonctionnelles :

Menu principal	Sélection des menus de configuration et d'exploitation
Menu de l'appareil photo	Sélectionner et rechercher des caméras
Commande de caméra	Sélection de la caméra commandes et actions de la caméra sélectionnée. Le cadre rouge autour de l'image de la caméra indique que la caméra est sélectionnée.La barre de commande de la caméra apparaît au bas de l'image de la caméra.
Menu d'affichage	Contrôle de l'affichage sur le moniteur local
Statut d'admission	Dans l'image en direct, l'état actuel de l'enregistrement est toujours affiché (en haut à droite) sous la forme d'un R coloré ("Record"). Chaque canal vidéo peut avoir l'un des trois états suivants :
	Aucun symbole	Pas d'enregistrement programmé, pas de disque dur disponible, pas d'événement
		Événement(par exemple, lors d'un mouvement)
		Début de l'enregistrement

6.1 Menu principal

Passe à la vue en direct

Passe à l'affichage de la lecture

Passe à la recherche de fichiers

Passe au menu des réglages du système

Passe au menu des réglages d'entretien

Passer du mode simple au mode expert

Informations sur les alarmes

Affichage rapide de certains événements d'alarme importants

Déconnexion / arrêt / redémarrage

6.3 Commande de caméra

	Affichage du type de signal et du numéro de canal (A1 : canal analogique 1)
	Lance la lecture des 5 dernières minutes
	Ouvre le contrôle PTZ
	Ouvre le zoom numérique
	Activation/désactivation de l'audio

6.4 Menu d'affichage

<1/1>

Passage d'une page d'affichage à l'autre

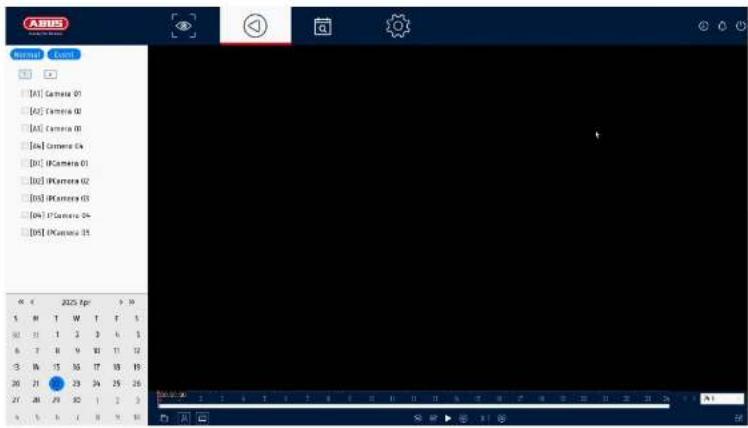

7. Vue de lecture

La lecture permet de lire les données vidéo enregistrées par les caméras sur l'enregistreur.

La vue de la lecture est divisée en plusieurs zones fonctionnelles :

Sélection de l'appareil photo	Sélection des caméras à lire.
Calendrier Sélection de la date des données enregistrées.
Commande de	Sélection de commandes et d'actions pour la caméra

7.3 Commande de caméra

Affichage du type de signal et du numéro de canal (A1 : canal analogique 1)

Réglage de la résolution : Réglage de la netteté de l'image. La résolution réelle de l'image n'est pas modifiée.

Ouvre le zoom numérique

Activation/désactivation de l'audio

Ajouter un marqueur (tag)

Le fichier d'enregistrement de la position de lecture actuelle est verrouillé. Un fichier verrouillé n'est pas écrasé par le tampon circulaire.

Découpage et exportation de séquences vidéo

7.4 Contrôle de la lecture

Cliquez ensuite sur la ligne de temps pour lancer/reprendre la lecture à l'heure souhaitée. Les enregistrements sont indiqués par des barres de couleur dans la chronologie. Le code couleur est le suivant :

Enregistrement continu

Enregistrement d'événements (mouvement, événement)

Représentation temporelle Ligne du temps

Par défaut, la plage d'affichage de la ligne de temps est de 24 heures. L'échelle de la ligne de temps peut être modifiée à l'aide de la molette de la souris. Pour ce faire, maintenez le pointeur de la souris sur la ligne de temps et appuyez sur la molette de la souris.

Contrôle de la chronologie

Les fonctions suivantes sont disponibles sous la ligne de temps :

Sauts en arrière pendant 30 secondes

Saute vers l'avant pendant 30 secondes

Lecture et pause de l'enregistrement vers l'avant

	Réduit la vitesse de lecture
X1 Vitesse de lecture
	Augmente la vitesse de lecture
	Ouvre et ferme la vue en plein écran

8. Recherche de fichiers

Vidéo Recherche de vidéos enregistrées via :- Période- Marquage (tag)- Verrouillage / Séquences vidéo verrouillées- Numéro de caméra

Image Recherche d'images individuelles sauvegardées via :- Période- Numéro de caméra

Événement Recherche de vidéos enregistrées par :- Type d'événement (par exemple, mouvement)- Période- Numéro de la caméra

Humain Recherche de vidéos enregistrées par :- Type d'événement humain- Période- Numéro de la caméra

Véhicule Recherche de vidéos enregistrées par :- Type d'événement Numéro de plaque d'immatriculation- Période- Numéro de la caméra- Désignation de la plaque d'immatriculation

Chaque menu de recherche offre ensuite la possibilité de visualiser ou d'exporter des fichiers vidéo (exportation USB).

Le type d'événement doit être pris en charge par la caméra ou l'enregistreur sélectionné. Les types d'événements non pris en charge ne donnent aucun résultat de recherche.

9. Paramètres du système

Tous les réglages de base de l'appareil sont gérés dans le menu "Système".

Attention : Assurez-vous que la date et l'heure ont été réglées correctement. Un réglage incorrect peut entraîner des restrictions de fonctionnement (par exemple en ce qui concerne la connexion à l'application).

Des modifications ultérieures peuvent entraîner la perte de données ! Veillez à sauvegarder vos données en temps utile.

9.1.1. Système / Général

Langue Sélectionner la langue d'affichage du menu
Fuseau horaire Sélectionnez le fuseau horaire dans lequel vous vous trouvez
Format de la date Sélectionnez le mode d'affichage de la date : MM-JJ-AAAA, JJ-MM-AAAA, AAAA-MM-JJ
Date Fixer la date du jour
L'heure Régler l'heure actuelle
Résolution VGA/HDMI	Sélectionner la résolution du moniteur de la sortie VGA et HDMI
Module de qualité vidéo	Flou ou surimpression de l'écran vidéo par un logiciel.
Vitesse du pointeur de la souris	Barre coulissante, petite vitesse à gauche, grande vitesse à droite
Connexion automatique locale	Sélectionnez la durée après laquelle le menu est automatiquement fermé : Jamais / 1 ... 30 minutes

Assistant	Indiquez si l'assistant doit apparaître au dém système.
Activer l'heure d'été	Sélectionnez si l'enregistreur doit passer de l'heure d'été à l'heure d'hiver.Auto : l'enregistreur change automatiquementManuel : L'enregistreur change en fonction de la date de début/fin définie.
Nom de l'appareil Vous pouvez attribuer un nom/une description à l'enregistreur ici
Non. Utilisé pour identifier l'enregistreur de manière unique lors de l'utilisation d'un panneau de contrôle
Menu Protocole Sélectionnez la durée après laquelle le menu est automatiquement fermé : Jamais / 1 ... 30 minutes
Menu du mode de sortie	Sélection de l'interface du moniteur actifAuto : Sélection automatique, en fonction du port connecté.HDMI/VGA : les deux sorties sont actives
Amélioration du mode IPC	Lorsque ce mode est activé, il est possible de connecter davantage de canaux vidéo IP en plus des canaux analogiques.TVVR33603 : 2 caméras IP, jusqu'à 4 Mbit/s chacune, jusqu'à 6 MPxTVVR33803 4 caméras IP, jusqu'à 4 Mbit/s chacune, jusqu'à 8 MPxLorsque ce mode est activé, aucune fonction de détection de mouvement n'est disponible pour les 4 entrées vidéo analogiques.
Mode 1080p Lite Le mode 1080p Lite améliore la fréquence d'images à la résolution 1080p de 15 à 25 images/seconde. Cette amélioration se fait au détriment de la résolution horizontale (50 % de moins).

9.1.2. Système / Live view

Dans le menu Live view, vous définissez le comportement de la sortie de l'image locale sur l'enregistreur.

Général

Menu de sortie Vous	pouvez ici sélectionner la connexion sur laquelle les paramètres doivent être modifiés
Disposition des fenêtres	Vous pouvez sélectionner ici la disposition de la caméra : 1x1, 2x2, 1+5, 1+7, 3x3, etc.
Commutation automatique	Vous pouvez ici sélectionner le temps de commutation entre les différentes caméras pour l'affichage de séquences
Sortie d'alarme Vous	pouvez définir ici le moniteur pour la sortie des événements
Délai de déclenchement de l'alarme	Vous pouvez définir ici le nombre de secondes pendant lesquelles l'événement doit être affiché sur le moniteur assigné.
Activer l'audio Active	la sortie audio pour l'affichage en direct.VGA: si cette option est sélectionnée, l'audio est émis via les prises Cinch à l'arrière de l'enregistreur.HDMI: si cette option est sélectionnée, l'audio est émis via l'interface HDMI.
Volume Vous pouvez ré	gler le volume ici

Mise en page / Annonces

Vous pouvez ici définir la disposition de la caméra pour le moniteur sélectionné.

Note : Faites attention aux limitations possibles de l'affichage en direct en ce qui concerne les performances du décodeur local de l'enregistreur.

Canal zéro

Après avoir activé cette fonction, un canal supplémentaire est disponible dans l'interface web de l'enregistreur qui combine les 4 premiers canaux analogiques dans une image de quadrant.

9.1.3. Système / Utilisateur

La gestion des utilisateurs s'effectue dans le menu "Utilisateurs".

		Ajouter un utilisateur
		Changer d'utilisateur
		Supprimer un utilisateur

Ajouter un utilisateur

Pour ajouter un utilisateur, cliquez sur le symbole "+".

Nom de l'utilisateur Choisir un nom unique
mot de passe Choisir un mot de passeRemarque: changez régulièrement de mot de passe, utilisez des combinaisons de lettres, de chiffres, etc.
Confirmer Confirmer le mot de passe
Autorisation de l'utilisateur	Sélectionnez le niveau d'autorisation de l'utilisateur.IMPORTANT:Il est possible de définir davantage de droits pour le niveauOpérateurque pour le niveauInvité.

Changer d'utilisateur

Pour modifier les paramètres d'un utilisateur, sélectionnez-le et cliquez sur l'icône "Modifier".

Les modifications suivantes peuvent être apportées :

• Nom de l'utilisateur
• mot de passe
• Autorisation de l'utilisateur

Supprimer un utilisateur

Pour supprimer un utilisateur, sélectionnez-le et cliquez sur l'icône "Supprimer".

NTP (mode simple)

Le menu est disponible en mode simple (commutation via la barre de contrôle en haut à droite).

Le protocole NTP (Network Time Protocol) est utilisé pour la synchronisation automatique de l'heure via le réseau ou l'Internet.

Activer Activer la fonction NTP de l'enregistreur ici

Intervalle (min.) Sélectionnez ici l'intervalle de synchronisation

Serveur NTP Entrez ici l'adresse IP du serveur NTP

Orifice NPT Saisissez ici le port du serveur NTP

Exception (mode simple)

Des alarmes spécifiques peuvent être définies pour certaines exceptions. Les exceptions suivantes peuvent être surveillées.

• HDD (disque dur) plein
- Erreur de disque dur (HDD)
- Réseau déconnecté
- Conflit de propriété intellectuelle
• Enregistrement illégal
- Erreur d'enregistrement

Les alarmes suivantes peuvent être déclenchées dans des circonstances exceptionnelles :

• Avertissement sonore (buzzer, local sur l'appareil)
• Notifier la CMS
• Envoyer un courriel

9.2. Réseau

La configuration complète du réseau de l'enregistreur s'effectue dans le menu "Réseau". L'enregistreur doit au moins être physiquement connecté au réseau à l'aide d'un câble réseau. Pour garantir le bon fonctionnement du réseau, nous recommandons un câblage Gbit continu entre l'enregistreur, la caméra et le commutateur.

Note

Les paramètres réseau corrects sont essentiels pour intégrer les caméras réseau et accéder à l'enregistreur à l'aide d'un logiciel distant (navigateur, ABUS CMS, Link Station App).

9.2.1 TCP/IP

Les paramètres du réseau local et la sélection du mode réseau sont définis ici.

Type de NIC Réglez	ici la vitesse de transmission de la carte réseau intégrée. Sélectionnez "Auto-adaptatif" pour que l'enregistreur détermine automatiquement la meilleure vitesse possible.
Activer DHCP Activez	la case à cocher si vous attribuez les adresses IP du réseau de manière dynamique via DHCP.DHCP actif : Les champs de saisie suivants sont désactivés car les paramètres sont obtenus par DHCP.Remarque :Si vous attribuez les adresses IP manuellement, assurez-vous que le DHCP n'est pas actif (pas de coche dans la case').
Adresse IPv4 Saisissez ici l'adresse IP de l'appareil du réseau pour l'attribution manuelle.
masque de sous-réseau masque de sous-réseau	Saisissez ici le masque de sous-réseau de l'équipement du réseau pour l'affectation manuelle.
Passerelle standard IPv4	Vous entrez ici l'adresse IP de la passerelle dans le réseau pour l'attribution manuelle, normalement l'adresse IP du routeur.
Adresse MAC Adresse matérielle de la carte réseau intégrée
MTU (octets) Décrit la taille maximale des paquets d'un protocole.
Serveur DNS préféré	Adresse IP du serveur de noms de domaine, normalement l'adresse IP du routeur
Serveur DNS alternatif	Adresse IP alternative du serveur DNS
Obtention automatique de l'adresse du serveur DNS	Obtient automatiquement l'adresse correcte du serveur DNS à partir du serveur DHCP

9.2.2 DDNS

La fonction DDNS est utilisée pour mettre à jour les noms d'hôtes ou les entrées DNS.

Activer	Activez la synchronisation DDNS ici
Type de DDNS Sélectionnez ici le fournisseur de services DDNS
Adresse du serveur	Saisissez ici l'adresse IP ou le nom d'hôte du fournisseur DDNS.
Nom de domaine de l'appareil	Si nécessaire, indiquez ici le sous-domaine de l'appareil.
Statut	Affichage de l'état du DDNS
Nom de l'utilisateur	Saisissez ici le nom d'utilisateur de votre compte DDNS
mot de passe	Saisissez ici le mot de passe de votre compte DDNS

Si vous souhaitez utiliser ABUS-Server pour l'accès à distance, procédez comme suit :

1) Pour pouvoir utiliser la fonction DDNS d'ABUS, vous devez d'abord créer un compte gratuit sur http://www.abus-server.com. Veuillez consulter les FAQ sur le site web.
2) Avant d'activer la fonction DDNS du serveur ABUS, veuillez configurer correctement vos appareils ABUS dans le serveur ABUS avec l'adresse MAC correspondante.

3) Activer la fonction DDNS
4) Saisissez le nom d'utilisateur et le mot de passe de votre compte serveur ABUS.
5) Cliquez sur "Enregistrer".

Le NVR se connecte alors au compte du serveur ABUS. Ce processus peut durer jusqu'à 2 minutes. Les ports sont maintenant transmis automatiquement et mis à jour dans le serveur ABUS à intervalles réguliers.

Pour que l'accès externe soit possible et que le balayage des ports du serveur ABUS détermine l'état "vert", les ports respectifs doivent être activés ou transférés dans le routeur/pare-feu.

9.2.3 NAT

La traduction d'adresses de réseau (NAT) est utilisée pour séparer les réseaux internes et externes.

ATTENTION : Il est recommandé de laisser la fonction AutoUPnP réglée sur "Manual". (type d'affectation).

(UPnP) activer Activez la case à cocher pour activer la visibilité dans un réseau IP. Si cette fonction est activée, la redirection de port est automatiquement introduite dans le routeur pour tous les ports du réseau (si l'UPnP est actif dans le routeur).Si UPnP est activé, les ports réseau configurés par UPnP (si ABUS DDNS est actif) sont transmis au serveur ABUS.
Type d'affectation	Avec le réglage "Manuel", les ports réseau peuvent être définis manuellement à l'aide du bouton "Modifier".Avec le réglage "Auto", l'enregistreur vérifie si des ports réseau sont libres sur le routeur et définit les numéros de port selon un modèle aléatoire.

9.2.4 NTP

Le Network Time Protocol est utilisé pour la synchronisation automatique de l'heure via le réseau.

Activer NTP : Active la fonction NTP sur l'enregistreur.

Intervalle (min.) : Définit l'intervalle de synchronisation.

Serveur NTP : Adresse du serveur NTP

Port NPT Port NPT

9.2.5 Réglage du serveur de protocole

Dans ce menu, il est possible d'envoyer des informations de journal à un "Sys Log Server".

9.2.6 Autres réglages

IP de l'hôte de l'alarme	Adresse réseau de la station CMS
Port hôte de l'alarme	Port de votre station CMS(par défaut : 7200)
Port du serveur Port	pour la communication de données à ABUS CMS et iDVR App / ABUS LINK STATION APP (connexion normale via IP)(Standard : 8000)
Port HTTP Port du serveur web	(par défaut : 80)
Multicast IP Vous pouvez également entrer l'IP multicast ici pour minimiser le trafic. L'adresse IP doit correspondre à celle du logiciel de vidéosurveillance.
Port RTSP Spécifiez	le port RTSP(par défaut : 554)

9.2.7 Accès au nuage / ABUS Link Station

Le service ABUS Link Station permet un accès à distance simple et sans complication, par exemple via un appareil mobile (sans transfert de port).

Note : Une connexion Internet est obligatoire pour utiliser ce service.

Activer Activez la case à cocher pour utiliser le service.
	Après l'activation, un menu apparaît pour saisir le "Code de vérification" pour la première fois et accepter les conditions d'utilisation du service.
Cryptage des flux Vous pouvez ici activer le cryptage de la transmission des données.
Code de vérification Vous pouvez définir le code de vérification ici. Ce code est demandé par Remote lors de l'établissement de la connexion afin d'empêcher l'accès par des tiers non autorisés. (Si le cryptage du flux est activé)
Statut Indique si l'enregistreur est connecté au service ABUS Link Station
Statut du compte de la station ABUS Link	Indique si l'enregistreur est connecté à un compte utilisateur ABUS Link Station

Dans l'application "ABUS Link Station", vous pouvez facilement ajouter des appareils en scannant le code QR de l'appareil. Vous trouverez ce code QR dans l'étendue de la livraison ou vous pouvez utiliser le code QR affiché ici dans le menu.

9.2.8 Courrier électronique

Ces options ne sont disponibles qu'en mode simple (commutation via la barre de contrôle en haut à droite).

En cas d'alarme, l'appareil peut envoyer un message par courrier électronique. Saisissez ici la configuration de l'e-mail.

Authentification du serveur	Activez la case à cocher si l'authentication sur le serveur est requise/nécessaire
Nom de l'utilisateur Saisissez ici le nom d'utilisateur de votre compte de messagerie
mot de passe Saisissez ici le mot de passe de votre compte e-mail
Expéditeur Inscrivez ici le nom de l'expéditeu r
Adresse de l'expéditeur	Saisissez ici l'adresse électronique associée au compte de messagerie.
Sélectionner le destinataire	Vous pouvez sélectionner jusqu'à trois destinataires différents et saisir leur adresse électronique.
Récepteur Inscrivez ici le nom du destinataire
Adresse du destinataire	Saisissez ici l'adresse électronique du destinataire
Joindre une photo Activez la case à cocher si les images de l'appareil photo doivent être envoyées sous forme de fichiers photo en plus de l'e-mail.
Intervalle Sélectionnez ici un temps de déclenchement compris entre 2 et 5 secondes. Les images ne sont envoyées que lorsqu'un mouvement a été détecté pendant la période définie.
Serveur SMTP Indiquez ici l'adresse du serveur SMTP du fournisseur d'accès au courrier électronique.
Port SMTP Indiquez ici le port SMTP du fournisseur d'accès au courrier électronique.

Activer SSL/TLS Activez la "case à cocher" pour activer le cryptage du courrier électronique.

9.3. Appareil photo

9.3.1. Caméra - analogique

Dans ce menu, vous pouvez spécifier pour les 4 premiers canaux si le canal doit être attribué à une caméra HD analogique (connexion par l'arrière) ou à une caméra IP (intégration via l'Ethernet).

L'option "Improved IPC mode" peut également être activée dans les paramètres avancés, ce qui permet d'intégrer jusqu'à 2 ou 4 caméras IP supplémentaires (TVVR33603 / TVVR33803).

9.3.2. Caméra - Caméra IP

Si un canal est défini comme un canal IP, les données de connexion de la caméra IP peuvent être saisies ici.

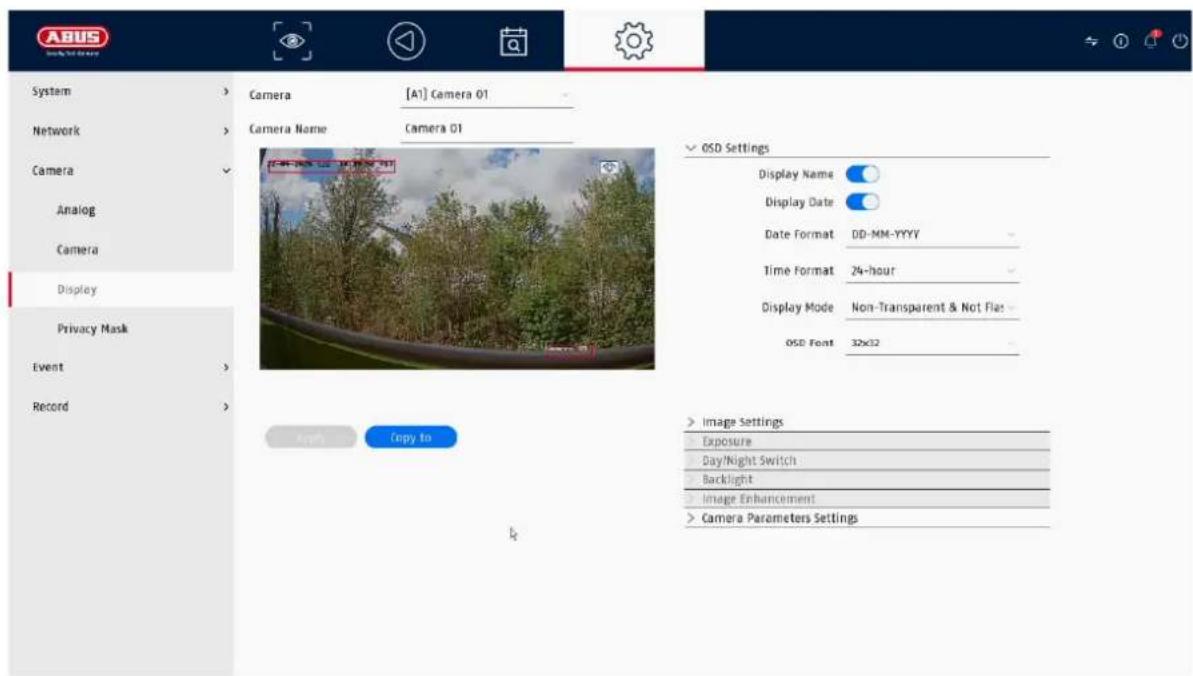

9.3.3. Affichages / Paramètres de l'appareil photo

Vous avez ici la possibilité d'effectuer des réglages individuels pour l'affichage de chaque caméra. Le nom de la caméra ainsi que la date et l'heure peuvent être affichés directement sur l'image en direct.

Remarque : la sélection des options de réglage peut varier en fonction du modèle d'appareil photo utilisé.

Pour plus d'informations sur les réglages, veuillez vous référer au mode d'emploi de l'appareil photo.

Appareil photo	Sélectionner l'appareil photo à ré gler
Nom de la caméra	Vous pouvez modifier le nom de l'appareil photo ici
OSD Vous pouvez ici sélectionner ce qui doit être affiché dans l'image de la caméra et dans quel format :Nom, date, jour de la semaine
Image Vous pouvez ici régler la luminosité, le contraste et la saturation de l'image.En fonction de l'installation de la caméra, il peut être nécessaire de procéder aux réglages suivants :Mode corridor : Rotation de l'image de 90°.Mode miroir : Incline ou reflète l'image.
Exposition Vous pouvez ré gler le temps d'exposition de l'appareil photo ici
Commutation jour/nuit	Vous pouvez ici régler le comportement de la commutation jour/nuit et activer/désactiver SMART-IR.
Rétro-éclairage	Vous pouvez ici régler le comportement WDR de l'appareil photo
Amélioration de l'image	Vous pouvez ici régler la réduction numérique du bruit (DNR) de l'appareil photo

9.3.4. Zone privée

Vous pouvez y créer jusqu'à 4 zones de confidentialité par caméra. En cliquant sur la case "Activer", vous pouvez créer et supprimer la zone de confidentialité directement dans l'image affichée en direct.

9.4. Événement

Dans le menu "Événement", vous définissez les réactions à déclencher en cas d'événement (p. ex. détection de mouvement).

Pour certains événements, il est nécessaire de définir une zone, une sensibilité et un horaire (quand cet événement doit être surveillé). Vous pouvez également sélectionner les "actions de liaison" suivantes en réponse à l'événement.

Surveillance en plein écran	Affiche la caméra déclenchée en plein écran sur le moniteur local. (Configuration de la sortie plein écran sous "Système" / "Affichage en direct")
Avertissement audio	Déclenche une tonalité d'avertissement sur l'enre gistreur
CMS / Link Station Push	Envoi d'un message push à l'application ABUS CMS ou ABUS Link Station
Envoyer un courriel	Envoi d'un courrier électronique (les destinataires + SMTP doivent être configurés au préalable)
Déclenchement de la sortie d'alarme	Non pris en charge

Le "canal de déclenchement" définit les caméras qui sont déclenchées et enregistrées lors de l'événement.

9.4.1. Événement normal

Les événements suivants peuvent être configurés dans le menu "Événement normal" :

Détection de mouvement	L'enregistreur ne traite que la détection de mouvement au sein de la caméra (caméra IP) ou effectue lui-même la détection de mouvement avec détection humaine/véhicule (caméras analogiques).Si une image en direct de la caméra est affichée dans cette boîte de dialogue, vous pouvez configurer directement les masques de mouvement de la caméra.Remarque : les paramètres affichés pour la détection de mouvement sont des paramètres de base. Des réglages détaillés peuvent être proposés dans l'interface web de la caméra IP.
Surveillance du sabotage	La fonction de surveillance du sabotage contrôle la valeur de luminosité de la caméra sélectionnée. Si l'objectif est couvert, le déclencheur est activé.
Perte de vidéo La fonction de perte vidéo surveille la caméra sélectionnée pour détecter toute perte d'image. Si la caméra n'est plus accessible via le réseau, le déclencheur est activé.
Entrée d'alarme Uniquement pour les caméras IP avec entrée d'alarme.
Sortie d'alarme Uniquement pour les caméras IP avec sortie d'alarme.
Exception La fonction Exception définit le comportement de l'enregistreur en cas de messages d'avertissement et d'événements système.

9.4.2. Protection du périmètre

Les pages de configuration des événements intelligents ou VCA sont chargées et affichées dynamiquement en fonction de la caméra IP connectée. Pour les caméras analogiques, la fonction de fil de déclenchement (détection de franchissement de ligne) ou la fonction de détection d'intrusion (surveillance de zone avec déclenchement différé) est assurée par l'enregistreur.

Remarque : pour plus d'informations sur les paramètres des caméras IP, veuillez consulter le mode d'emploi de la caméra.

Tripwire : Analyse du franchissement d'une ligne (max. 1 ligne) en fonction de la direction. L'analyse peut également faire la distinction entre les personnes et les véhicules. La taille maximale et minimale des objets à détecter peut être définie. Possibilité de programmer des horaires. Possibilité d'affichage d'alarme, d'alarme sonore, de notification ABUS CMS, d'envoi d'e-mail et d'enregistrement.

Intrusion Det : Analyse de l'entrée dans une zone. L'alarme peut être déclenchée X secondes après l'entrée (réglage de la valeur limite). L'analyse peut également faire la distinction entre les personnes et les véhicules. Les tailles maximale et minimale des objets à détecter peuvent être définies. Possibilité de programmer des horaires. Possibilité de déclencher une alarme contextuelle, une alarme sonore, une notification ABUS CMS, un envoi par courrier électronique et un enregistrement.

9.5. Enregistrement

9.5.1. Calendrier

Dans ce menu, vous définissez la programmation et les déclencheurs pour l'enregistrement de vidéos ou de photos.

Activez d'abord le calendrier, cliquez sur un déclencheur, puis maintenez le bouton gauche de la souris enfoncé et faites glisser le calendrier hebdomadaire pour définir les heures souhaitées.

En continu	Enregistrement continu
Événement	Chaque type d'événement (mouvement ou événements VCA) est enregistré
Aucun	Il n'y a pas d'enregistrement
Editer Vous pouvez ici modifier les paramètres sous forme de liste

Les réglages suivants peuvent être effectués en cliquant sur le bouton "Avancé".

Prolongé

Enregistrer l'audio	Active l'enregistrement audio (si la caméra fournit un signal audio et que le flux est réglé sur "Vidéo et audio")
Pré-alarme	Activer l'enregistrement de la pré-alarme iciRemarque : selon la configuration du système et le nombre de caméras, le temps de stockage peut atteindre 10 secondes.
Post-alarme	Sélectionnez la durée de stockage après l'alarme pour les enregistrements d'événements.
Type de cours d'eau	Les 1er et 2ème flux vidéo sont toujours enregistrés
Procédure (jours)	Indiquer le nombre de jours pendant lesquels les enregistrements doivent être conservés avant d'être écrasés.

9.5.2. Paramètres du flux

Vous pouvez ici régler les paramètres vidéo pour les flux 1 et 2.

Note : Pour plus d'informations sur les réglages, veuillez vous référer au mode d'emploi de l'appareil photo.

9.5.3. Mémoire

Vous pouvez y configurer des supports de stockage locaux ou en réseau et consulter leur état.

Ajouter	Ajouter un lecteur réseau
Initialiser	Initialiser (formater) la mémoire
Réparation de la base de données	Reconstruit toutes les bases de données, les fichiers ne sont pas supprimés.
Total Affiche l'espace mémoire total
Disponible	Affiche l'espace mémoire libre total

Attention : Avant de pouvoir effectuer des enregistrements avec l'appareil, le disque dur intégré doit être "initialisé". Toutes les données du disque dur seront effacées lors de l'initialisation !

Non. Nombre de disques durs installés / disques NAS a joutés
Capacité	Affiche l'espace de stockage en Go
Statut Affiche l'état actuel des disques durs :Non initialiséNormalDéfautEn veillé=standby)
Propriétés	Affiche l'état d'accès au disque dur :Lecture seule : Protection contre l'écritureLecture/écriture : Lecture et écriture
Type Affiche le type de connexion du disque dur :Local : Disque dur de l'appareilNAS : disque dur en réseau (NFS)IP SAN : Volume iSCSI
Mémoire	Affiche l'espace mémoire libre
Groupe	Indique le groupe auquel le disque dur est affecté

Édition

Vous pouvez modifier l'affectation du groupe et le statut d'accès iciHDD No. : Numérotation interne des disques dursR/W : dans ce mode, les données vidéo sont écrites sur les disques durs et peuvent également être lues (réglage par défaut).Lecture seule : dans ce mode, aucune donnée vidéo n'est écrite sur le support de données. Ce réglage est utile si vous souhaitez éviter que les données ne soient écrasées après un événement.Redondant : Dans ce mode, les données vidéo sont enregistrées de manière redondante sur tous les supports de données avec le réglage "Redondant". Pour ce faire, le bouton "Redondant" doit être réglé dans le menu "Enregistrement→ Paramètres→ Autres réglages".Groupe : Affectation du disque dur à un groupe de disques durs

Supprimer

Désactiver / activer le disque dur

Attention : Si un seul disque dur est installé et qu'il a le statut "Lecture seule", l'appareil ne peut pas effectuer d'enregistrements !

Ajouter un lecteur réseau

Cliquez sur "Ajouter" pour ajouter un lecteur réseau.

Attention : Il est recommandé d'utiliser un volume distinct sur le NAS pour chaque NVR, car une utilisation multiple pourrait entraîner des problèmes.

Lecteur réseau	Choisissez parmi 8 lecteurs réseau.
Type	• NAS : Votre système de stockage en réseau doit prendre en charge le système de fichiers NFS pour ce paramètre.• IP SAN : votre stockage réseau doit prendre en charge le protocole iSCSI pour ce paramètre.
Adresse IP Saisissez ici l'adresse IP du périphérique de stocka ge en réseau.
Annuaire Cliquez sur "Rechercher" pour sélectionner le chemin ou le saisir directement.

9.5.4. Mode de stockage

Ce menu permet de définir le mode de stockage de l'enregistreur. Deux modes de stockage différents sont disponibles pour distribuer les données vidéo sur tous les disques durs ou pour permettre des opérations d'écriture spécifiques sur des supports de données individuels.

9.5.4.1. Mode : Contingent

Dans ce mode, les données vidéo sont écrites et réparties sur l'ensemble des supports de données connectés.

Appareil photo Sélectionner l'appareil photo
Mémoire vidéo utilisée	Mémoire vidéo actuellement utilisée sur le réseau de transmission de données
Mémoire d'images utilisée	Mémoire d'images actuellement utilisée sur le réseau de transmission de données
Capacité du disque dur (GB)	Affiche l'espace de stockage total en Go
Mémoire réservée "Vidéo"	Définir la taille maximale d'enregistrement pour la vidéo sur le réseau de transport de données par caméra
Mémoire réservée "Images"	Définir la taille maximale d'enregistrement des images sur le réseau de transport de données par caméra

9.5.4.2. Mode : Groupe

Dans ce mode, les données vidéo peuvent être écrites spécifiquement (également de manière redondante) sur des supports de données sélectionnés. Les supports de données sont organisés en "groupes" à cette fin. Un groupe doit contenir au moins un disque dur.

Enregistrement sur le groupe de disques durs	Sélectionner le groupe de disques durs
Appareil photo	Sélectionner les caméras qui doivent enregistrer sur le groupe actuellement sélectionné

Note : Pour effectuer des réglages pour le groupe de disques durs, cliquez sur "Modifier" dans le menu "Stockage" pour le disque dur concerné.

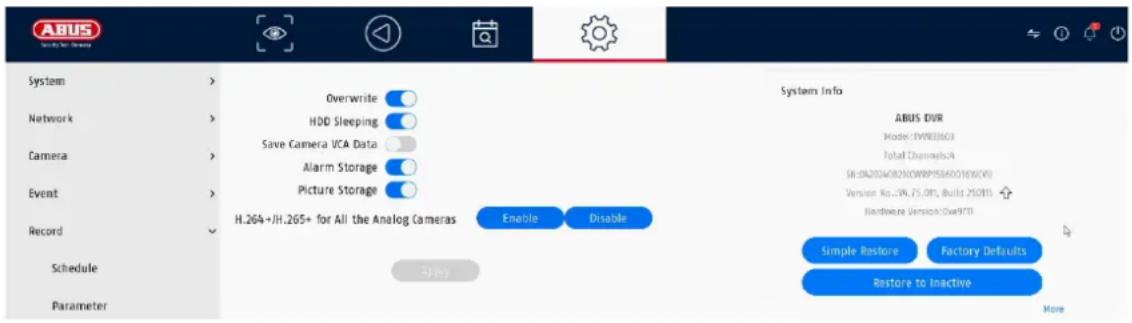

Vous pouvez ici effectuer des réglages généraux pour tous les disques durs installés.

Écraser	Indiquez si les enregistrements plus anciens doivent être écrasés lorsque le disque dur est plein.
Mise en veille du disque dur	Lorsque cette fonction est activée, les disques durs inactifs passent en mode veille.
Sauvegarde des données VCA de la caméra	Si les données d'analyse du contenu vidéo (ACV) proviennent de la caméra, elles peuvent également être enregistrées dans l'enregistreur.
H.264 / H.265 DynGOP pour toutes les caméras analogiques	Activation de l'option H.264+ ou H.265+ pour tous les canaux analogiques afin d'économiser de la bande passante ou de l'espace de stockage.La variante DynGOP ou "+" de la compression des signaux vidéo est particulièrement efficace si le contenu de l'image change peu dans le temps.

10. Paramètres de maintenance

Dans ce menu, vous pouvez exporter et importer des informations d'état et des données de configuration importantes et réinitialiser l'enregistreur aux réglages d'usine.

10.1. Informations sur le système

Ce menu affiche diverses informations sur le système, les caméras, l'enregistrement, l'alarme, le réseau et les supports de stockage.

10.2. Mise à jour du micrologiciel

Vous pouvez ici mettre à jour l'enregistreur avec le dernier micrologiciel.

10.3. Restauration / Réinitialisation

Vous pouvez ici réinitialiser les réglages de l'enregistreur, réinitialiser complètement l'enregistreur aux réglages d'usine ou remettre l'enregistreur en mode "inactif".

10.4. Journal de bord

Toutes les interactions et tous les événements sont enregistrés dans le journal de bord. Les entrées peuvent être filtrées et affichées en fonction de critères spécifiques.

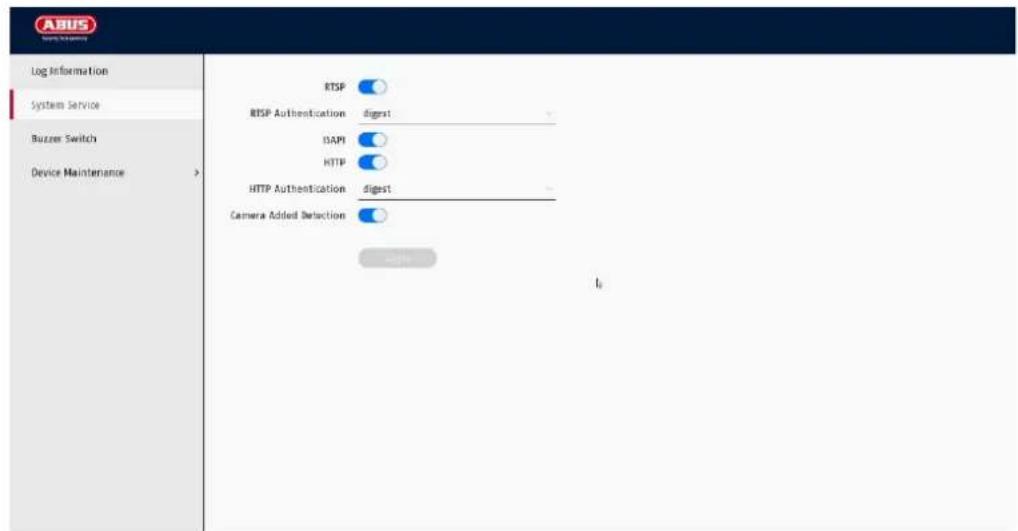

10.5. Maintenance du système

Ce menu permet d'effectuer divers réglages de protocole.

11. Entretien et nettoyage

11.1. Maintenance

Vérifier régulièrement la sécurité technique du produit, par exemple l'endommagement du boîtier.

Si l'on peut supposer qu'un fonctionnement sûr n'est plus possible, le produit doit être mis hors service et protégé contre toute mise en marche involontaire.

On peut supposer qu'un fonctionnement sûr n'est plus possible si

• l'appareil présente des dommages visibles,
  • l'appareil ne fonctionne plus

A noter :

Le produit ne nécessite aucun entretien. Il n'y a aucun composant à l'intérieur du produit que vous devez vérifier ou entretenir, ne l'ouvrez jamais.

11.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. Pour les salissures plus importantes, le chiffon peut être légèrement humidifié avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre dans l'appareil.

N'utilisez pas de nettoyants chimiques, car cela pourrait endommager la surface du boîtier et de l'écran (décoloration).

12. Élimination des déchets

Attention : La directive européenne 2002/96/CE régit le retour, le traitement et le recyclage appropriés des équipements électroniques usagés. Ce symbole signifie que, dans l'intérêt de la protection de l'environnement, l'appareil doit être mis au rebut à la fin de sa durée de vie conformément aux dispositions légales applicables et séparément des déchets ménagers ou commerciaux. L'appareil usagé peut être déposé dans les points de collecte officiels de votre pays. Respectez les réglementations locales pour l'élimination des matériaux. Pour plus de détails sur la reprise (également pour les pays non membres de l'UE), veuillez contacter votre administration locale. La collecte et le recyclage séparés préservent les ressources naturelles et garantissent le respect de toutes les réglementations relatives à la protection de la santé et de l'environnement lors du recyclage du produit.

13. Données techniques

Les données techniques des différentes caméras sont disponibles sur le site www.abus.com via la recherche de produits.

14. Informations sur les licences Open Source

Nous aimerions également souligner ici que la caméra de surveillance réseau contient, entre autres, des logiciels libres. Veuillez lire les informations relatives à la licence open source jointes au produit.

ABUS ANALOG HD VIDEOBEWAKING

TVVR33603 6-KANAALS HYBRIDE RECORDER

TVVR33803 8-KANAALS HYBRIDE RECORDER

9.3.4. Privézone 161

9.4. Evenement.... 161

9.4.1. Normale gebeurtenis.... 162
