MANUAL DE USUARIO TVVR36301 ABUS

Consejos para la instalación de la cámara ..... 154

Instalación del hardware 155

Instalación del software 157

Configuración de la aplicación 162

Manual + software 164

LIEFERUMFANG

TVVR36301:

En esta guía rápida se describen los primeros pasos para instalar la grabadora IP.

Encontrará información detallada en el manual de instrucciones disponible en la página web abus.com.

ABUS

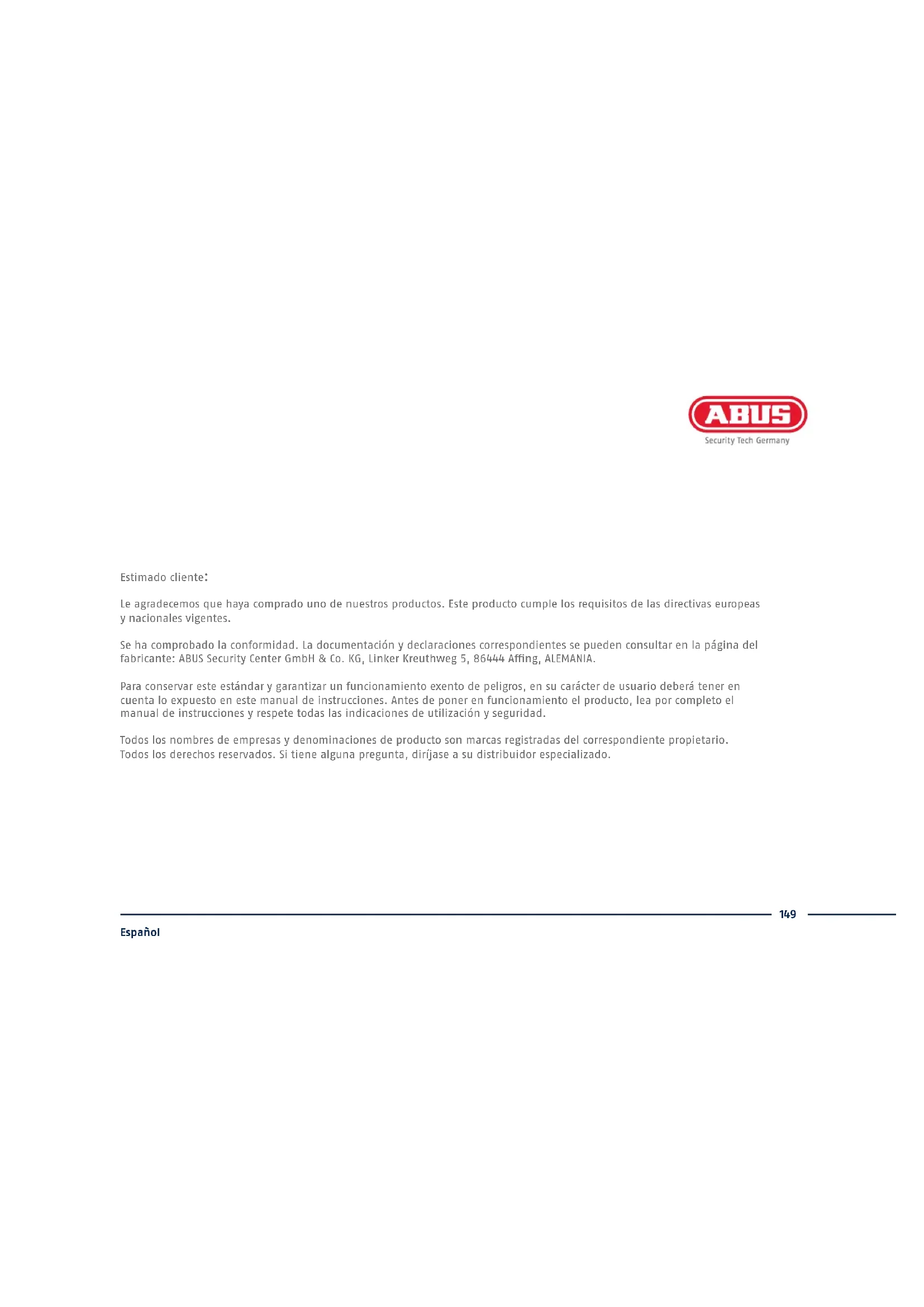

Estimado cliente:

Le agradecemos que haya comprado uno de nuestros productos. Este producto cumple los requisitos de las directivas europeas y nacionales vigentes.

Se ha comprobado la conformidad. La documentación y declaraciones correspondientes se pueden consultar en la página del fabricante: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, ALEMANIA.

Para conservar este estándar y garantizar un funcionamiento exento de peligros, en su carácter de usuario deberá tener en cuenta lo expuesto en este manual de instrucciones. Antes de poner en funcionamiento el producto, lea por completo el manual de instrucciones y respete todas las indicaciones de utilización y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Todos los derechos reservados. Si tiene alguna pregunta, diríjase a su distribuidor especializado.

VOLUMEN DE ENTREGA

TVVR36301:

• Grabadora de 4 canales
- Fuente de alimentación de 12 V
• Ratón inalámbrico USB
• Cable de red de 1 m
• Cable de conexión del disco duro
• Tornillos para el disco duro
- Instrucciones de seguridad
- Guía rápida

TVVR36701:

• Grabadora de 8 canales
- Fuente de alimentación de 12 V
• Ratón inalámbrico USB
• Cable de red de 1 m
- Cable de conexión del disco duro
• Tornillos para el disco duro
- Instrucciones de seguridad
- Guía rápida

Mantenga la grabadora alejada de campos magnéticos potentes.

Asegúrese de que no se interrumpa la alimentación de corriente.

Mantenga la grabadora alejada de cualquier líquido.

Utilice y guarde la grabadora en las condiciones de entorno recomendadas por el fabricante.

Apague la grabadora antes de conectar o retirar aparatos periféricos.

Asegúrese de que haya siempre ventilación suficiente.

CONEXIONES

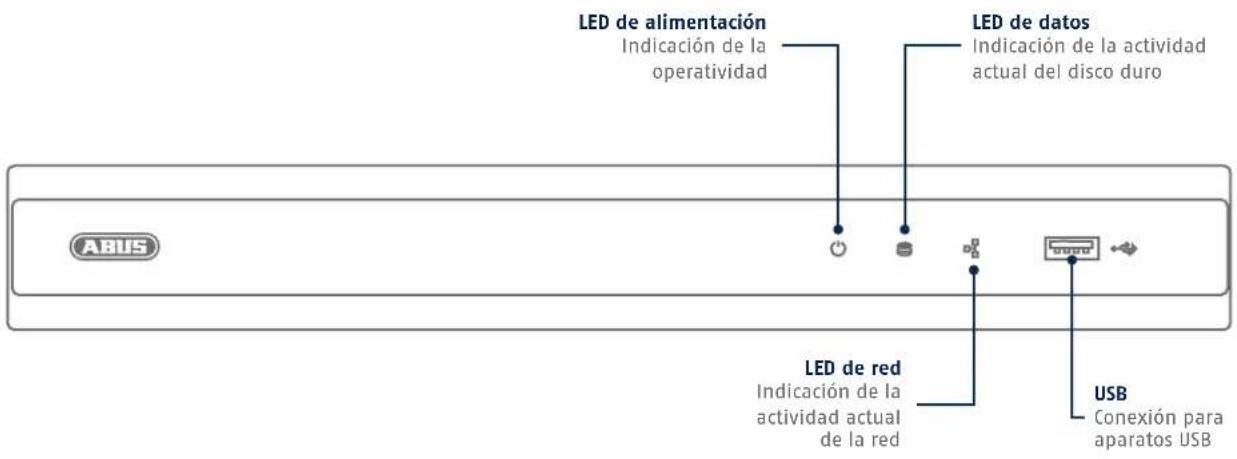

LED de alimentación Indicación de la operatividad LED de datos Indicación de la actividad actual del disco duro LED de red Indicación de la actividad actual de la red USB Conexión para aparatos USB

Entrada de audio Entrada de audio Chinch Interruptor de en- cendido y apagado Interruptor para encender y apagar LAN Conexión RJ45 para conexión de red Salida de audio Salida de audio Chinch 12 V Conexión de corriente de 12 V CC USB Conexión para aparatos USB VGA Conexión de monitor VGA HDMI Puerto HDMI para monitor

CONSEJOS PARA LA INSTALACIÓN DE LA CÁMARA

Suministre tensión a la grabadora y conéctela a su red doméstica mediante un cable de red. Suministre tensión a las cámaras y conéctelas también a la red doméstica. A continuación, podrá agregar las cámaras a la configuración del software.

INSTALACIÓN DEL HARDWARE

13 42 Afloje los 6 tornillos de la parte trasera y los laterales de la grabadora

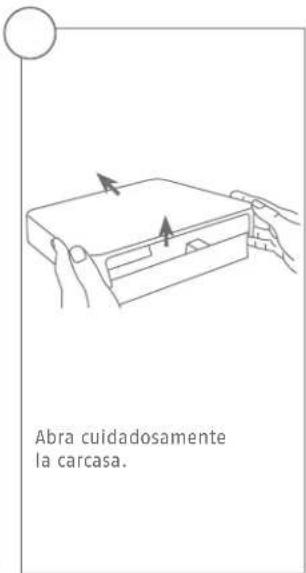

Abra cuidadosamente la carcasa.

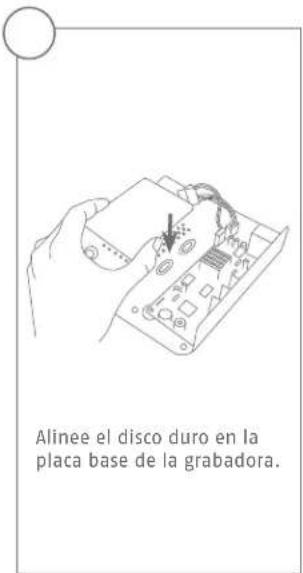

Alinee el disco duro en la placa base de la grabadora.

Fije y atornille el disco duro en la parte inferior de la grabadora con los tornillos suministrados.

5678

Establezca las conexiones a la placa de circuitos principal con el cable de datos (enchufe macho pequeño) y el cable de alimentación (enchufe macho grande).

Coloque la carcasa a lo largo del carril guía de la placa base de la grabadora.

A continuación, atornille la carcasa y la placa base con los 6 tornillos.

Conecte la fuente de alimentación y la grabadora con el interruptor de encendido y apagado.

INSTALACIÓN DEL SOFTWARE

Seleccione el idioma que desee y haga clic en la tecla «Aplicar».

2

En el campo «Nueva contraseña», introduzca una contraseña para el usuario administrador. La contraseña debe cumplir los requisitos mínimos preestablecidos. Recomendación: Utilice una contraseña lo más compleja posible, que alcance el estado «Fuerte».

Contraseña del administrador:

3

Vuelva a introducir la contraseña para su confirmación. Anote la contraseña en la guía rápida y guárdela en un lugar seguro. El restablecimiento de la contraseña del administrador solo es posible a través del soporte técnico de ABUS.

4

Introduzca también la contraseña de activación para las cámaras. La grabadora utiliza esta contraseña cuando usted activa una cámara a través de la grabadora. Para finalizar, haga clic en «OK». El aparato queda activado y puede utilizarse íntegramente.

5

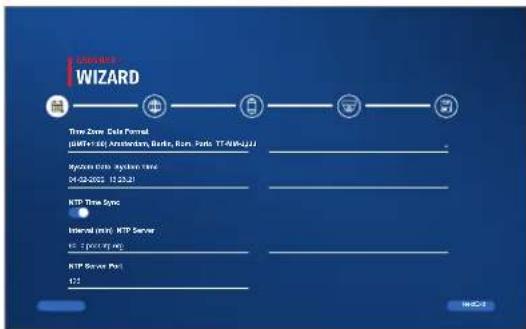

Time Zone: Data Portal (AMF+34) Amsterdam, Berlin, Rome, Paris TT-400-221 System Beta: System Beta 04-02-2015 11:26:21 NTP Time Sync Internal (int). NTP Server € 1 point per kg NTP Server Port $25

Establezca la zona horaria, la fecha, el formato de la fecha y la hora del sistema. Salga de la pantalla haciendo clic en «Siguiente».

6

WIZARD IP Address Subnet Mask 192.166.3.17 233.258.206.3 Default Gateway 192.166.3.1 DHCP [Port] Auto Drive DNS Preferred DNS Server 192.166.3.1 Alternate DNS Server 3.6.5

Si desea que los datos de dirección se asignen automáticamente, marque la casilla de verificación en DHCP. De esta forma, el enrutador asignará automáticamente las direcciones (si es compatible).

7

192.168.0.1 192.168.0.25 192.168.0.20

Si su enrutador no asigna automáticamente los datos de dirección, introduzca los datos en los siguientes pasos. El gráfico ilustra a modo de ejemplo los aparatos a conectar junto con las correspondientes direcciones IP.

8

A continuación encontrará todas las cámaras de red compatibles. Utilice la casilla de verificación para seleccionar los que desee Cámaras de red y haga clic en Agregar. Pase a la pantalla siguiente con „Siguiente”.

⑨

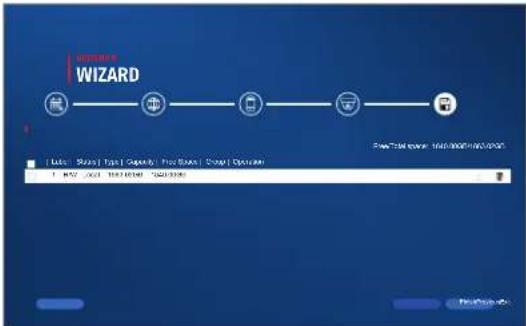

El disco duro instalado debe instalarse antes de su uso ser inicializado. Elija el que desea inicializar disco duro apagado. En la columna „Proceso“, haga clic en el Botón editar y confirmar inicialización con OK. Luego presione "Finalizar".

CONFIGURACIÓN DE LA APLICACIÓN

1

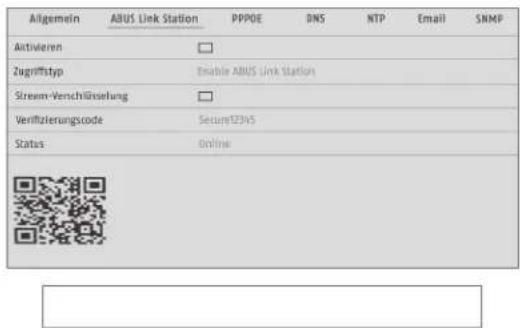

Allgemein ABUS Link Station PPPOE DNS NTP Email SNMP Activieren □ Zugriffstyp Enable ABUS Link Station Stream-Venschlüsselung □ Verifizierungscode Secure12345 Status Online

Activación de ABUS Link Station

• En la interfaz local, vaya a la configuración de red y abra allí la configuración de ABUS Link Station.
• Active la función ABUS Link Station y haga clic en "Guardar configuración".
• Ahora debería mostrarse el estado "online". En caso de que siga mostrándose "offline", compruebe si la grabadora está conectada a una red con acceso a Internet.
• Asigne ahora un código de verificación a la conexión. Puede anotar aquí el código que utilice. Conserve la guía rápida en un lugar seguro.
• Deje abierta la interfaz web. El código QR y el código de verificación mostrados se requerirán para configurar la cámara en la aplicación.

Nota: ABUS Link Station conecta su cámara a su grabadora a través del servicio en la nube. No necesita llevar a cabo ningún ajuste en su router para ello. En caso de que no desee utilizar el servicio en la nube, podrá encontrar una configuración alternativa de la aplicación en el manual de la grabadora.

Aplicación de confi guración

• Descargue la aplicación "ABUS Link Station" de la iOS Appstore o la Google Playstore y ábrala.
• Para el acceso remoto, cree una cuenta haciendo clic en "iniciar sesión" y, a continuación, en "Registrar una cuenta".
  • Active la cuenta con el código de verifi cación que se le ha enviado por e-mail.
• Haga clic en "Añadir dispositivo" y escanee el código QR de la interfaz local de la grabadora.
• Una vez se haya localizado la grabadora, introduzca el código de verifi cación de la misma. La grabadora se ha añadido a su cuenta.
• En caso de difi cultades con la confi guración, visite nuestra página web de soporte: https://support.abus-sc.com/

MANUAL + SOFTWARE

Manuales:

Encontrará otras instrucciones de uso de la web y de la interfaz de la grabadora en la pestaña "Descargas" en el siguiente enlace:

11001 ABUS Central Monitor Station (CMS) puede supervisar, controlar y administrar los datos de vídeo de su grabadora ABUS en el PC:

ABUS IP Installer para buscar su grabadora en la red, comprobar e instalar las actualizaciones del fi rmware y descargar directamente en su PC los manuales y las guías rápidas:

https://www.abus.com/var/ImagesPIM/d110001/medias/common/23/ABUS-IP-Installer_V9.5.3.zip
