MANUAL DE USUARIO HDCC31500 ABUS

Manual de instrucciones

En la página de Internet encontrará indicaciones importantes y FAQs sobre este y muchos otros productos.

www.abus.com

Introducción

Estimado cliente:

Le agradecemos la compra de este producto.

Este aparato cumple los requisitos establecidos en las directivas vigentes de la UE. Si desea solicitar la declaración de conformidad, diríjase a:

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucciones.

Antes de poner en funcionamiento el producto, lea todo el manual de instrucciones y respete todas las indicaciones de utilización y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Todos los derechos reservados.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

El almacenamiento de datos está sujeto a las directivas de protección de datos específicas de cada país.

Exoneración de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo por escrito a la dirección indicada anteriormente.

ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso.

ABUS Security-Center no se hace responsable de los daños que se deriven directa o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se concede garantía alguna por el contenido de esta documentación.

Explicación de los símbolos

	El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para la integridad física debido, por ejemplo, a una descarga eléctrica.
	Un signo de admiración dentro de un triángulo señaliza una indicación importante del manual de instrucciones, que es imprescindible tener en cuenta.
	Este símbolo señaliza consejos e indicaciones útiles para la utilización.

Indicaciones importantes de seguridad

	En caso de daños provocados por no haber respetado las indicaciones expuestas en el manual de instrucciones, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes.
	No nos hacemos responsables de los daños personales o materiales provocados por una utilización incorrecta o por no haber respetado las indicaciones de seguridad. En tales casos se anula el derecho de garantía.

Estimado cliente: las siguientes indicaciones de seguridad y peligro están destinadas no solo a proteger su salud y seguridad, sino también la integridad del aparato. Lea atentamente los siguientes puntos:

• Las piezas situadas en el interior del producto no precisan mantenimiento. Si se desmonta el aparato, la homologación (CE) y la garantía pierden su validez.
• Si se cae, aunque sea desde poca altura, se pueden producir daños en el aparato.
• Monte el aparato de forma que el sol no incida directamente sobre el sensor de imagen. Siga las instrucciones de montaje contenidas en el capítulo correspondiente de este manual de instrucciones.
• El aparato está concebido para su uso en zonas interiores y exteriores (IP66).

Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:

• Frío o calor excesivo
• Radiación directa del sol
• Polvo o gases, vapores o disolventes combustibles
• Fuertes vibraciones
• Campos magnéticos de gran intensidad, como en las inmediaciones de máquinas o altavoces.
• La cámara no puede instalarse sobre superficies inestables.

Indicaciones generales de seguridad:

• No deje tirado el material de embalaje, pues las láminas o bolsas de plástico, las piezas de poliestireno, etc. pueden suponer un peligro para los niños.
• Impida que la cámara de videovigilancia llegue a manos de los niños, pues se podrían tragar alguna de las piezas pequeñas de la cámara.
• No introduzca ningún objeto en el interior del aparato a través de las aberturas.
• Utilice únicamente los aparatos/piezas adicionales indicados por el fabricante. No conecte ningún aparato que no sea compatible.
• Respete las indicaciones de seguridad y los manuales de instrucciones de los demás aparatos conectados.
• Antes de la primera puesta en funcionamiento, compruebe si el aparato presenta algún daño. De ser así, no lo ponga en funcionamiento.
• No supere los límites de tensión de funcionamiento expuestos en los datos técnicos. Una tensión mayor puede estropear el aparato y poner en peligro su propia seguridad (descarga eléctrica).

Indicaciones de seguridad

1. Alimentación de corriente: fuente de alimentación 100-240 V CA, 50/60 Hz / 12 V CC, 1 A (incluida en el suministro)

Conecte este aparato exclusivamente a una fuente que suministre una corriente con la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo trabajos de mantenimiento o instalación.

1. Sobrecarga

Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.

1. Vigilancia

La puesta en funcionamiento de equipos de vigilancia puede estar prohibida por ley o reglamentada en ciertos países.

Antes de la puesta en funcionamiento del equipo, el usuario debe asegurarse de que la vigilancia se lleve a cabo dentro del marco legal correspondiente.

Advertencias

Tenga en cuenta las indicaciones de seguridad y de utilización antes de la primera puesta en funcionamiento.

1. Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe:

2. No modifique ni manipule el cable de red ni el enchufe de red.

3. No doble ni retuerza el cable de alimentación.
4. Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.

5. Procure que el cable de red esté lo más alejado posible de fuentes de calor para evitar que se funda el recubrimiento de plástico.

6. Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:

7. No abra nunca la carcasa o la fuente de alimentación.

8. No introduzca ningún objeto metálico ni inflamable en el interior del aparato.

9. A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una tormenta), utilice una protección contra sobretensión.

10. Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

Al instalar el aparato en un sistema de videovigilancia ya existente, asegúrese de que todos los aparatos estén desconectados del circuito de red y del circuito de baja tensión.

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado, encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para otras personas.Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún defecto.

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que detecte algún daño en el aparato, devuélvalo en el embalaje original e informe al servicio de reparto.

Contenido

1. Uso adecuado....74
2. Volumen de entrega 74
3. Características y funciones 74
4. Descripciones de la cámara 75
5. Montaje / Instalación....76

5.1. Montaje de la cámara 76
5.2. Orientación de la cámara 77
5.3. Alimentación de corriente 77
5.4. Colocación del cable de vídeo....77

1. Mantenimiento y limpieza....78

6.1. Mantenimiento 78
6.2. Limpieza 78

1. Eliminación de residuos....78
2. Datos técnicos 79

1. Uso adecuado

La Cámara Domo resulta adecuada tanto para funcionamiento diurno como nocturno. Gracias a la clase de protección IP66, se puede emplear tanto en interiores como en exteriores. La Cámara Domo Día/Noche para Exteriores está provista de un sensor de imagen de alta calidad.

Proporciona imágenes de vídeo en resolución HD y la señal de salida sigue disponible en formato HD-TVI. Esto permite el uso de cable coaxial convencional para transmitir la señal. Sirve para la videovigilancia en combinación con dispositivos de grabación compatibles con HD-TVI o con monitores de vigilancia.

2. Volumen de entrega

Cámara Domo para Exteriores Analog HD 720p material de montaje incl.

Fuente de alimentación incl. adaptador EU, AU y UK 12 V CC / 1 A

Instrucciones

Cable combinado de 30 m

3. Características y funciones

• Alta resolución de gran nitidez gracias a sus 1280 x 720 píxeles con 25 imágenes por segundo
• Robusta carcasa de la cámara resistente a la intemperie (IP66)
• Con 24 LED IR para un alcance de visión nocturna de aprox. 10 m
• Reducción del ruido (DNR) para obtener imágenes excepcionales incluso con poca luz
• Cambio día/noche automático
• Posibilidad de montaje en techo y pared
• Cable combinado de vídeo de 1 x 30 metros (señal de vídeo y alimentación de tensión) incluido.
• Instalación Plug-and-Play y conexión mediante conector BNC también al cable analógico existente

4. Descripciones de la cámara

1	Placa base de la cámara
2	Cubierta de la cámara
3	Cuerpo de la cámara
4	Salida de vídeo HD-TVI (BNC, con la palabra “TVI” impresa)
5	Conexión de tensión (5,5 x 2,1 mm, conector hembra)

5. Montaje / Instalación

5.1. Montaje de la cámara

¡ATENCIÓN!

Durante el montaje, la cámara debe estar desconectada de la tensión de red.

Afloje el tornillo de fijación de la cubierta de la cámara y retírelo. Utilice

la plantilla de perforación adjunta para perforar los agujeros de fijación.

En caso de que el tendido de cables se deba realizar lateralmente, tienda primero el cable de conexión a través de la base y de la apertura lateral de la misma.

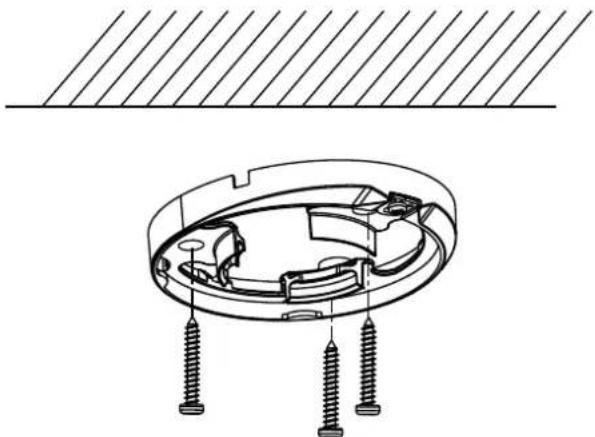

Fije la base.

Fije a continuación el cuerpo de la cámara colocando la cubierta de la cámara. Apriete ligeramente el tornillo de fijación de la cubierta de la cámara para orientar la cámara a continuación.

5.2. Orientación de la cámara

En caso necesario, afloje el tornillo de fijación de da base de la cámara. Ahora puede orientar el cuerpo de la cámara en 3 ejes. A continuación, vuelva a apretar el tornillo de fijación.

Inclinación 75°

Giro 90°

Rotación 360°

5.3. Alimentación de corriente

	¡ATENCIÓN!Antes de iniciar la instalación, asegúrese de que la tensión de red y la tensión nominal de la cámara coinciden.
		(1) Señal de vídeo (BNC)(2) Alimentación de tensión12V CC (5,5 x 2,1 mm)[IMAGE]

Las cámaras tienen una alimentación de tensión de 12 V CC. Al realizar la conexión, preste atención a la polaridad correcta. Para la conexión se ha previsto una fuente de alimentación (conector redondo, 5,5 mm x 2,1 mm).

5.4. Colocación del cable de vídeo

Para transmitir la señal de vídeo HD-TVI de la cámara a una grabadora HD-TVI, debe conectarse un cable coaxial de tipo RG59 con un conector BNC (macho) a la conexión con la palabra "TVI" impresa. La longitud del cable hasta el siguiente dispositivo no debe superar los 500 metros (RG6) ni los 300 metros (RG59).

Para garantizar una calidad de transmisión óptima de la señal HD-TVI es necesario que el cable se tienda sin que se doble, se retuerza o con un radio insuficiente (radio de flexión mínimo de 6 cm).

En caso de que el cable esté dañado o se haya vuelto poroso debido al desgaste, la calidad de la señal o de las imágenes se podría ver afectada (p.ej. formación de sombras alrededor de los bordes).

6. Mantenimiento y limpieza

6.1. Mantenimiento

Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa.

Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y evite que pueda ponerse en marcha de nuevo involuntariamente.

El funcionamiento seguro no está garantizado si:

• el aparato presenta daños visibles,
• el aparato no funciona.

Tenga en cuenta lo siguiente:

El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que deba controlar o mantener en el interior del aparato; no lo abra nunca.

6.2. Limpieza

Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede humedecer con agua templada.

Evite que entren líquidos en el aparato.

No utilice limpiadores químicos, pues podrían dañar (decolorar) la superficie de la carcasa y de la pantalla.

7. Eliminación de residuos

Atención: La directiva UE 2002/96/CE regula la recogida, tratamiento y reciclaje de los aparatos electrónicos al finalizar su vida útil. Este símbolo indica que, para proteger el medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas establecidas por la ley, separándolo de la basura doméstica o industrial. La eliminación del aparato usado se puede realizar a través de los distintos puntos de recogida oficiales disponibles en su país. Siga las normas locales en materia de eliminación de materiales. La Administración de su localidad le podrá ofrecer otros detalles relativos a la recogida (también en los países no miembros de la UE). La separación y reciclaje de materiales protegen los recursos naturales y garantizan que durante el reciclaje del producto se respeten todas las disposiciones relativas a la protección de la salud y el medio ambiente.

8. Datos técnicos

Número de modelo	HDCC31500
Dimensiones (Al x∅)	89,6 mm x 59,1 mm
Conexiones	Señal de vídeo (BNC), alimentación de tensión (CC)
Resolución	720 p
Temperatura de funcionamiento	-20°C – 50°C
Sensor de imagen	CMOS de barrido progresivo 1/3"
Elementos de imagen (efectivos)	1280 (H) x 720 (V)
Frecuencia de cuadro	25 fps (PAL) / 30 fps (NTSC)
Regulación del obturador electrónico	1/25 ~ 1/50.000 seg.
Compensación de contraluz	Sí
Peso	400 g
Ángulo de visión horizontal	76,88°
LEDs de infrarrojos	24
Alcance de infrarrojos	10 m
Tipo de cámara	Mini Domo
Humedad del aire	Máx. 90%
Luminosidad mínima (color)	0,01 lux
Luminosidad mínima (B y N)	0,01 lux (integración de imagen act.)
Luminosidad mínima (IR)	0 lux
Objetivo	3,6 mm, objetivo fijo
Reducción del ruido	2D DNR, 3D DNR
Clase de protección	IP 66
Fuente de alimentación	12 V CC ± 10%
Corriente absorbida	Máx. 300 mA (máx. 3,5 W)
Cambio día/noche	Filtro de paso IR electromecánico
Sistema de vídeo	HD-TVI

El alcance de IR depende mucho de las condiciones del entorno. Si el entorno del campo de visión de la cámara es poco reflectante, o si no se encuentra ningún objeto en el alcance de iluminación máx., la luminosidad de la imagen de vídeo puede ser demasiado escasa por la noche. Esto conlleva un impacto negativo en la capacidad evaluativa de la imagen de vídeo.

Además, al instalar la cámara debe cerciorarse de que no haya ningún objeto en las proximidades del campo de visión de la cámara (p.ej. canalones o paredes). En estos casos se pueden producir reflejos de la luz infrarroja provenientes de esos objetos. Los efectos en la imagen de vídeo serían difuminaciones anulares en la dirección contraria al objeto.

HDCC31500

Este manual es una publicación de la Seguridad ABUS-Center GmbH & Co. KG, enlazador Kreuthweg 5, 86444 Affing. Todos los derechos reservados, incluyendo traducciones. Queda prohibida la reproducción, por ejemplo, Fotocopia, microfilm, o en los datos de los equipos electrónicos de procesamiento, sin la mautorización por escrito de la editorial. No puede ser reproducido en cualquier forma.

Este derecho para cambiar el estado de la técnica de la impresión.

Los cambios en la tecnología y el equipo.

Impronta
