TVIP21560 - Cámara de vigilancia ABUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia IP
Marca	ABUS
Modelo	TVIP21560
Resolución máxima	1920 x 1080 píxeles (Full HD)
Visión nocturna	Sí, alcance de hasta 30 metros
Ángulo de visión	90° (horizontal)
Alimentación	12 V CC o PoE (Power over Ethernet)
Consumo eléctrico	5 W máximo
Dimensiones (L x A x P)	70 x 70 x 120 mm
Peso	320 g
Índice de protección	IP66 (resistente a la intemperie)
Conectividad	Ethernet RJ45 10/100 Mbit/s
Almacenamiento	Tarjeta microSD de hasta 128 GB
Funciones principales	Detección de movimiento, alertas por correo electrónico, visión nocturna, transmisión en vivo
Mantenimiento y limpieza	Limpiar el objetivo con un paño suave y seco. Evitar productos abrasivos.
Seguridad	Cifrado SSL/TLS, autenticación por contraseña
Piezas de repuesto y reparabilidad	Fuente de alimentación externa reemplazable, cable Ethernet estándar
Información general	Uso interior y exterior, temperatura de funcionamiento: -20 °C a 50 °C

Preguntas frecuentes - TVIP21560 ABUS

¿Cómo restablecer la cámara ABUS TVIP21560?

Para restablecer la cámara, mantenga presionado el botón Reset en la parte posterior durante 10 segundos hasta que los LED parpadeen. Se restaurarán los ajustes de fábrica.

¿Cómo instalar la cámara por primera vez?

Conecte la cámara mediante Ethernet y alimentación. Utilice el software ABUS IP Camera Installer o la aplicación móvil para detectar la cámara y configurar la red Wi-Fi si es necesario. Siga las instrucciones en pantalla.

La visión nocturna no funciona, ¿qué hacer?

Verifique que los LED infrarrojos no estén obstruidos y que la opción Modo nocturno esté activada en los ajustes. Asegúrese de que la cámara no esté en modo día forzado.

¿Puedo usar la cámara sin suscripción?

Sí, la cámara funciona localmente sin suscripción. Puede acceder a la transmisión a través del software o la aplicación. El almacenamiento en tarjeta SD es gratuito.

¿Cómo acceder a la cámara de forma remota?

Para acceso remoto, active el servicio en la nube ABUS o configure la redirección de puertos en su enrutador. Use la aplicación ABUS para conectarse a través de una cuenta.

La detección de movimiento envía demasiadas notificaciones, ¿cómo reducirla?

En los ajustes de detección de movimiento, ajuste la sensibilidad y dibuje zonas de máscara para ignorar áreas irrelevantes. También puede establecer un intervalo entre alertas.

¿Cuál es el alcance máximo del cable Ethernet?

El alcance máximo para un cable Ethernet estándar es de 100 metros. Más allá, use un repetidor o un conmutador PoE.

¿Cómo actualizar el firmware?

Descargue el último firmware desde el sitio web de ABUS. Inicie sesión en la interfaz web de la cámara, vaya a Configuración > Mantenimiento e importe el archivo. No corte la alimentación durante la actualización.

La cámara no detecta la tarjeta SD, ¿qué hacer?

Asegúrese de que la tarjeta esté en formato FAT32 e insértela firmemente. En la interfaz, formatee la tarjeta mediante Configuración > Almacenamiento. Algunas tarjetas de alta capacidad pueden requerir un formateo previo.

¿Cómo limpiar el objetivo de la cámara?

Use un paño de microfibra seco y suave. Si es necesario, humedezca ligeramente con agua destilada. Evite limpiadores químicos que podrían dañar el recubrimiento del objetivo.

MANUAL DE USUARIO TVIP21560 ABUS

Manual de instrucciones

En la página de Internet encontrará indicaciones importantes y FAQs sobre este y muchos otros productos.

www.abus.com

Introducción

Estimado cliente:

Le agradecemos la compra de este producto.

Este aparato cumple los requisitos establecidos en las directivas vigentes de la UE. Si desea solicitar la declaración de conformidad, diríjase a:

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucciones.

Antes de poner en funcionamiento el producto, lea todo el manual de instrucciones y respete todas las indicaciones de utilización y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Todos los derechos reservados.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

El almacenamiento de datos está sujeto a las directivas de protección de datos específicas de cada país.

Advertencia de acuerdo con el artículo 201 del Código Penal alemán:

La grabación no autorizada de conversaciones privadas y el uso no autorizado de tales grabaciones o su entrega a terceras personas se puede sancionar con la privación de libertad o con una multa. Igualmente se puede sancionar a quien escuche de forma no autorizada conversaciones privadas no destinadas a sus oídos con un aparato de escuchas o a quien divulgue públicamente grabaciones no autorizadas o el contenido de conversaciones interceptadas.

Exoneración de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo por escrito a la dirección indicada anteriormente.

ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso.

ABUS Security-Center no se hace responsable de los daños que se deriven directa o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se concede garantía alguna por el contenido de esta documentación.

Explicación de los símbolos

	El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para la integridad física debido, por ejemplo, a una descarga eléctrica.
	Un signo de admiración dentro de un triángulo señaliza una indicación importante del manual de instrucciones, que es imprescindible tener en cuenta.
	Este símbolo señaliza consejos e indicaciones útiles para la utilización.

Indicaciones de seguridad importantes

	En caso de daños provocados por no haber respetado las indicaciones expuestas en el manual de instrucciones, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes.
	No nos hacemos responsables de los daños personales o materiales provocados por una utilización incorrecta o por no haber respetado las indicaciones de seguridad. En tales casos se anula el derecho de garantía.

Estimado cliente: las siguientes indicaciones de seguridad y peligro están destinadas no solo a proteger su salud y seguridad, sino también la integridad del aparato. Lea atentamente los siguientes puntos:

• Las piezas situadas en el interior del aparato no precisan mantenimiento. Si se desarma el aparato, la homologación (CE) y la garantía pierden su validez.
• Si se cae, aunque sea desde poca altura, se pueden producir daños en el aparato.
• Monte el aparato de forma que el sol no incida directamente sobre el sensor de imagen. Siga las instrucciones de montaje contenidas en el capítulo correspondiente de este manual de instrucciones.
• El aparato está previsto para ser utilizado en interiores.

Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:

• Agua o humedad excesiva del aire
• Frío o calor excesivos
• Radiación directa del sol
• Polvo o gases, vapores o disolventes combustibles
• Fuertes vibraciones
• Campos magnéticos de gran intensidad, como cerca de máquinas o altavoces.
• La cámara no puede instalarse sobre superficies inestables.

Indicaciones generales de seguridad:

• no deje el material de embalaje tirado descuidadamente, pues las láminas o bolsas de plástico, las piezas de poliestireno, etc. pueden suponer un peligro para los niños.
• Impida que la cámara de videovigilancia llegue a manos de los niños, pues se podrían tragar alguna de las piezas pequeñas de la cámara.
• No introduzca ningún objeto en el interior del aparato a través de las aberturas.
• Utilice únicamente los aparatos/piezas adicionales indicados por el fabricante. No conecte ningún aparato que no sea compatible.
• Respete las indicaciones de seguridad y los manuales de instrucciones de los demás aparatos conectados.
• Antes de la primera puesta en funcionamiento, compruebe si el aparato presenta algún daño. De ser así, no lo ponga en funcionamiento.
• No supere los límites de tensión de funcionamiento expuestos en los datos técnicos. Una tensión mayor puede estropear el aparato y poner en peligro su propia seguridad (descarga eléctrica).

Indicaciones de seguridad

1. Alimentación de corriente: fuente de alimentación 100-240V CA, 50/60 Hz / 5V CC, 1 A (incluida en el suministro)

Conecte este aparato exclusivamente a una fuente que suministre una corriente con la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo trabajos de mantenimiento o instalación.

1. Sobrecarga

Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.

1. Limpieza

Limpie el aparato únicamente con un paño húmedo y no utilice agentes de limpieza abrasivos.

Para ello debe desenchufar el aparato.

Advertencias

Tenga en cuenta las indicaciones de seguridad y de utilización antes de la primera puesta en funcionamiento.

1. Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe de red.

2. No modifique ni manipule el cable de red ni el enchufe de red.

3. No doble ni retuerza el cable de alimentación.
4. Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.

5. Procure que el cable de red esté lo más alejado posible de fuentes de calor para evitar que se funda el recubrimiento de plástico.

6. Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:

7. No abra nunca la carcasa o la fuente de alimentación.

8. No introduzca ningún objeto metálico ni inflamable en el interior del aparato.

9. A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una tormenta), utilice una protección contra sobretensión.

10. Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

Al instalar el aparato en un sistema de videovigilancia ya existente, asegúrese de que todos los aparatos estén desconectados del circuito de red y del circuito de baja tensión.

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado, encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para otras personas.Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún defecto.

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que detecte algún daño, devuélvalo en el embalaje original e informe al servicio de reparto.

Contenido

1. Uso adecuado ....496
2. Volumen de entrega 496
3. Características y funciones 496
4. Descripción de la cámara.... 497
5. Descripción de las conexiones....497
6. Montaje / instalación....498

6.1. Montaje de la cámara 498
6.2. Orientación de la cámara 498

1. Primera puesta en funcionamiento....499

2. Primer acceso a la cámara de red 500

3. Solicitud de contraseña 501
4. Funciones de usuario 502

10.1. Barra de menú 502
10.2. Retransmisión de imagen en directo 503
10.3. Control de audio / vídeo 503
10.4. Control de cámara 504

10.4.1. Control PTZ 504
10.4.2. Ajustes predefinidos .... 504

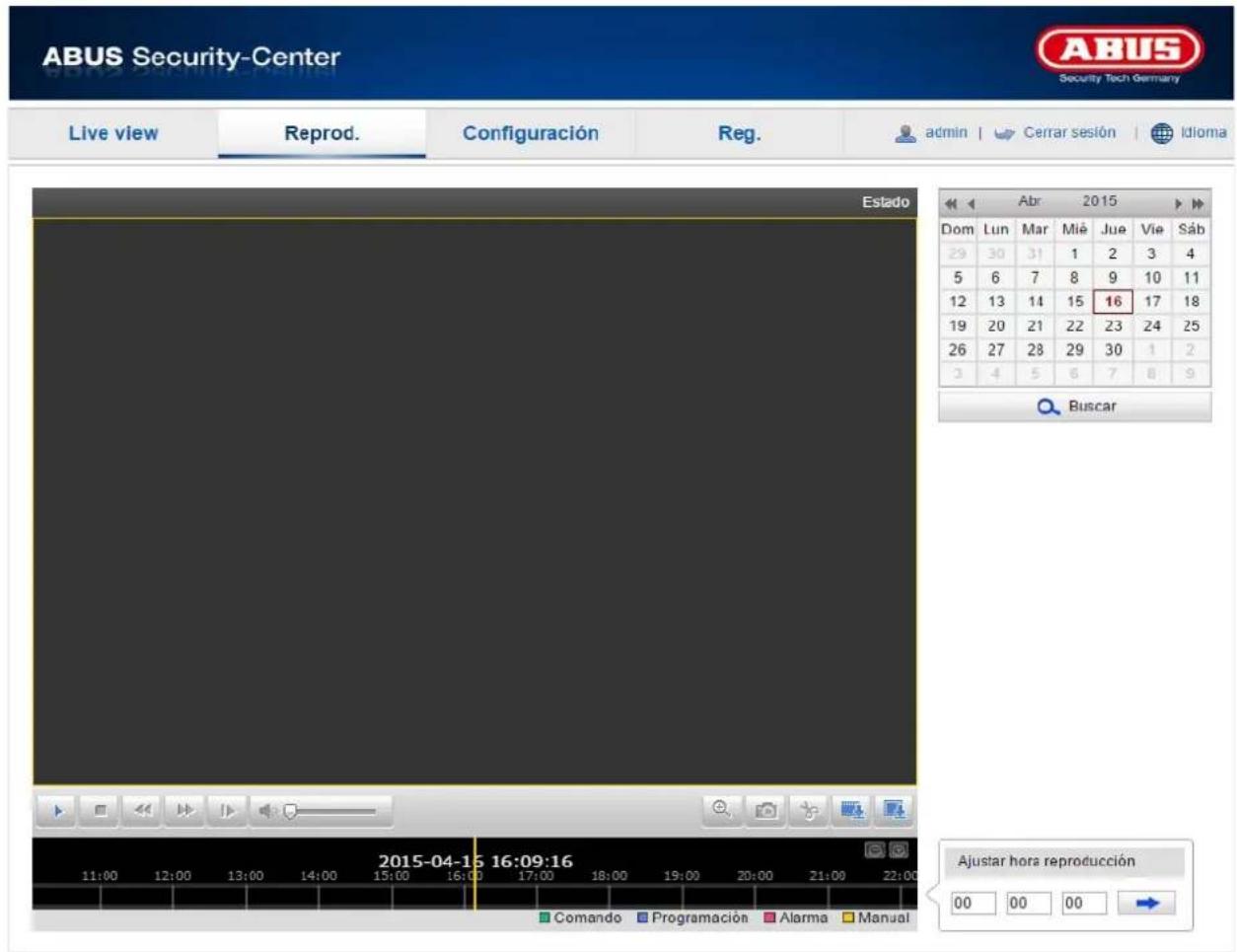

1. Reproducción 505
2. Configuración .... 506

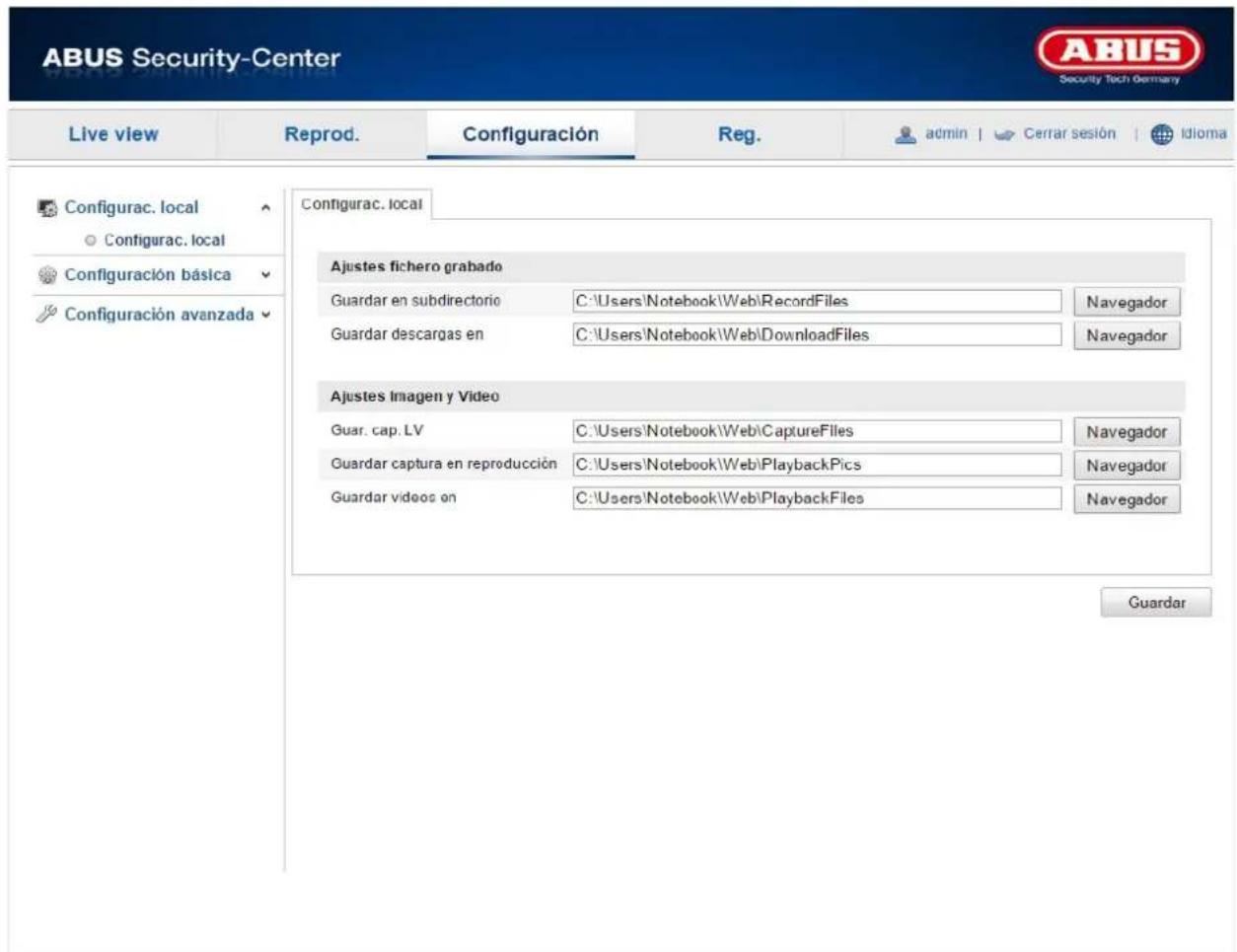

12.1. Configuración local 506
12.2. Configuración básica 507
12.3. Configuración avanzada....508

12.3.1. Sistema....508

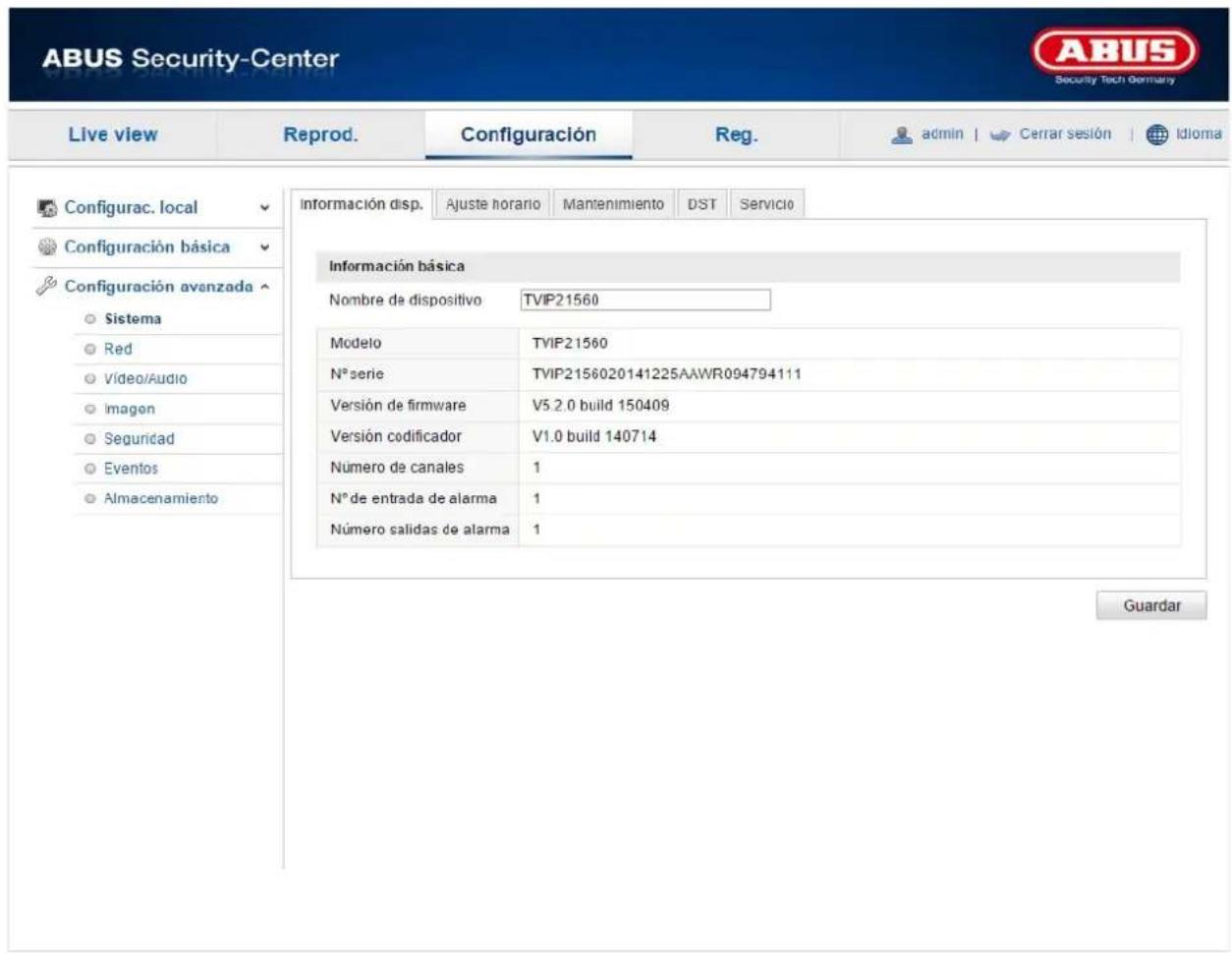

12.3.1.1. Información de dispositivos .... 509

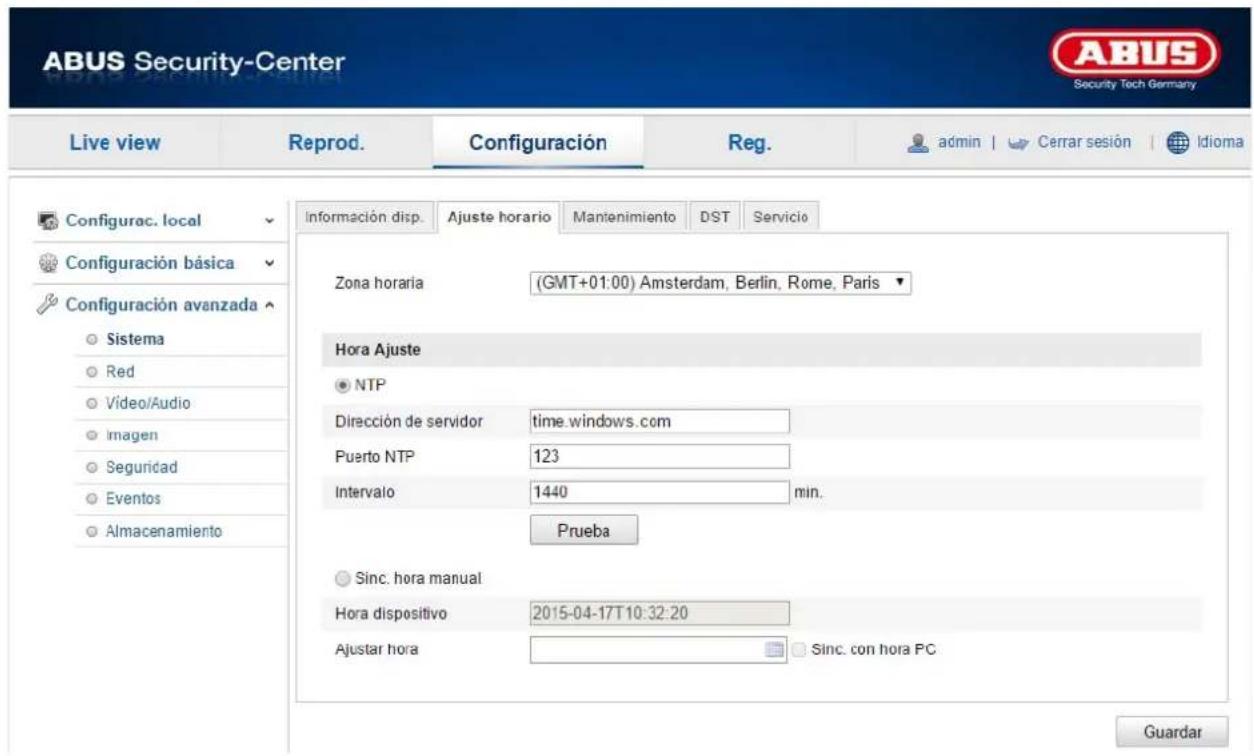

12.3.1.2. Ajuste horario....510
12.3.1.3. Mantenimiento 511
12.3.1.4. Horario de verano....512

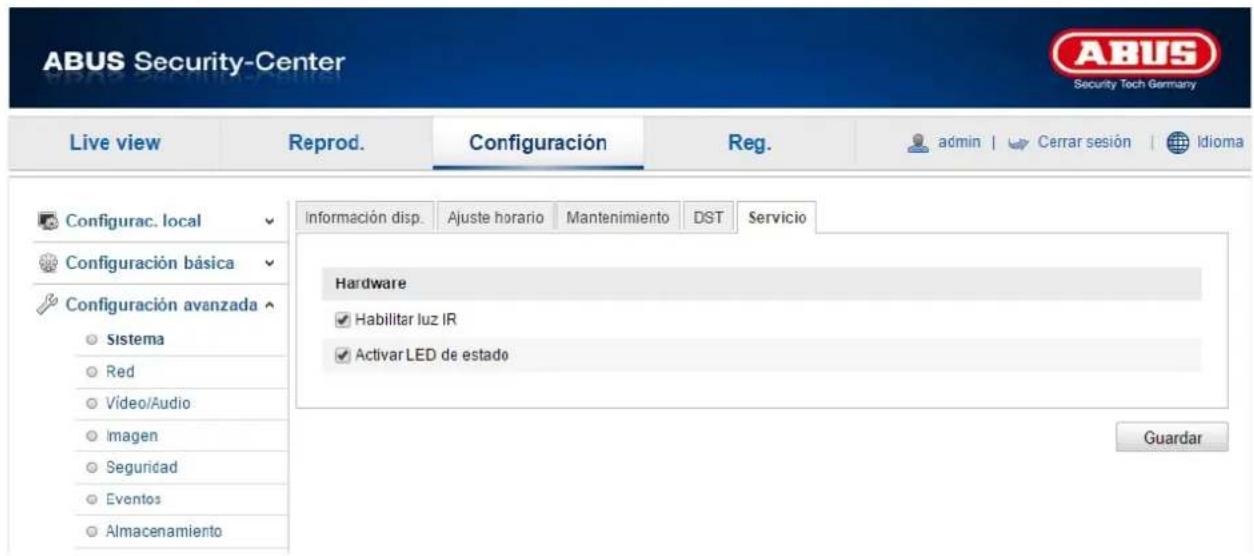

12.3.1.5. Servicio 513

12.3.2. Red 514

12.3.2.1. TCP/IP 515
12.3.2.2. Puerto 517

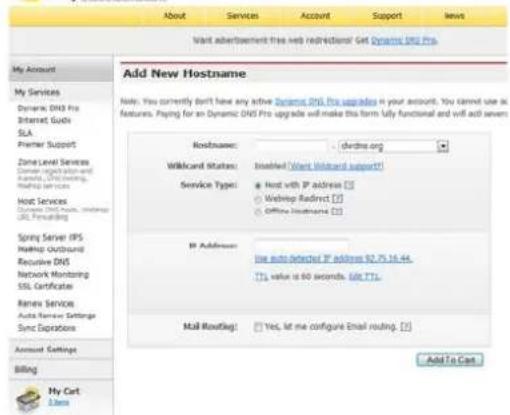

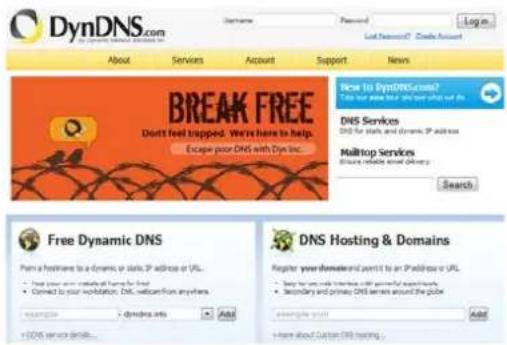

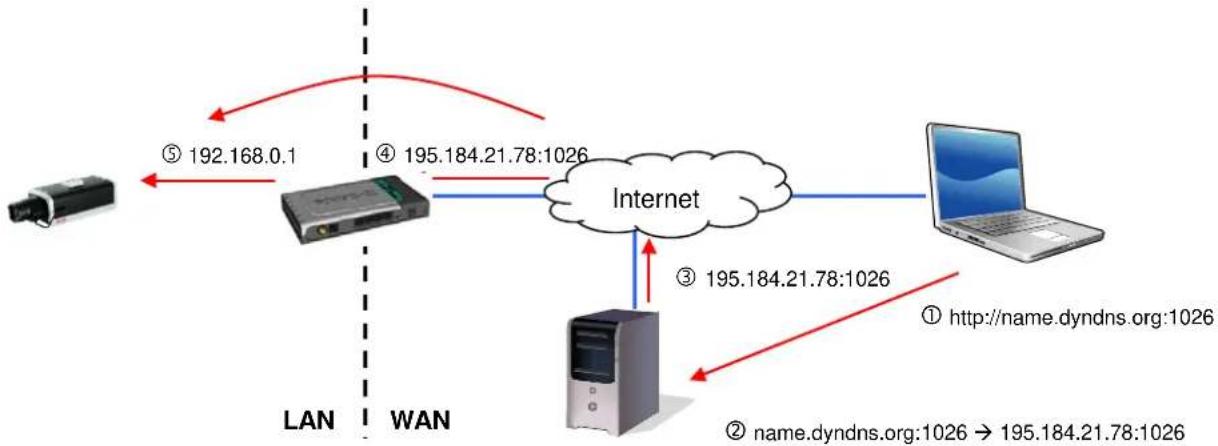

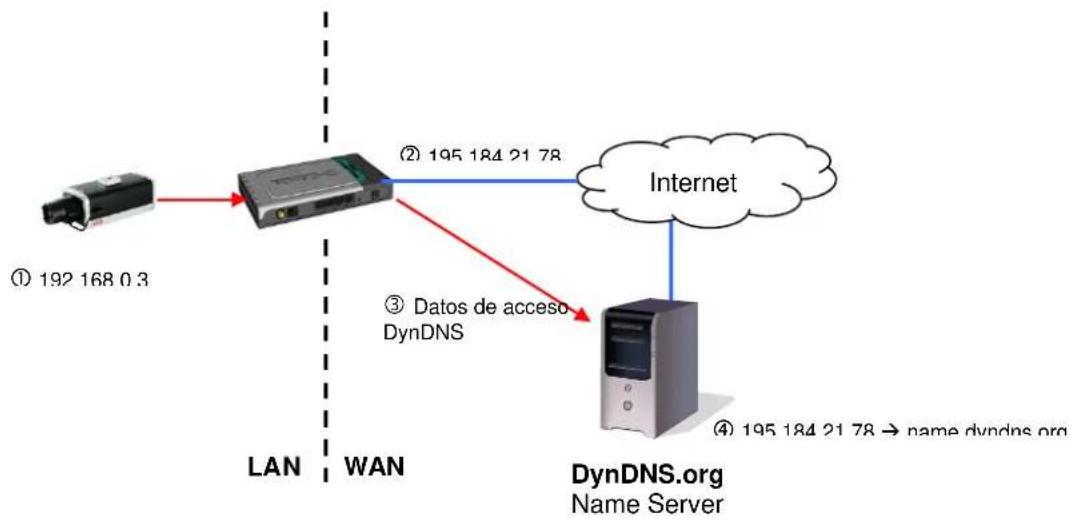

12.3.2.3. DDNS....518
12.3.2.5.Wi-Fi 521
12.3.2.6. UPnP™ 523

12.3.3. Vídeo / Audio 524

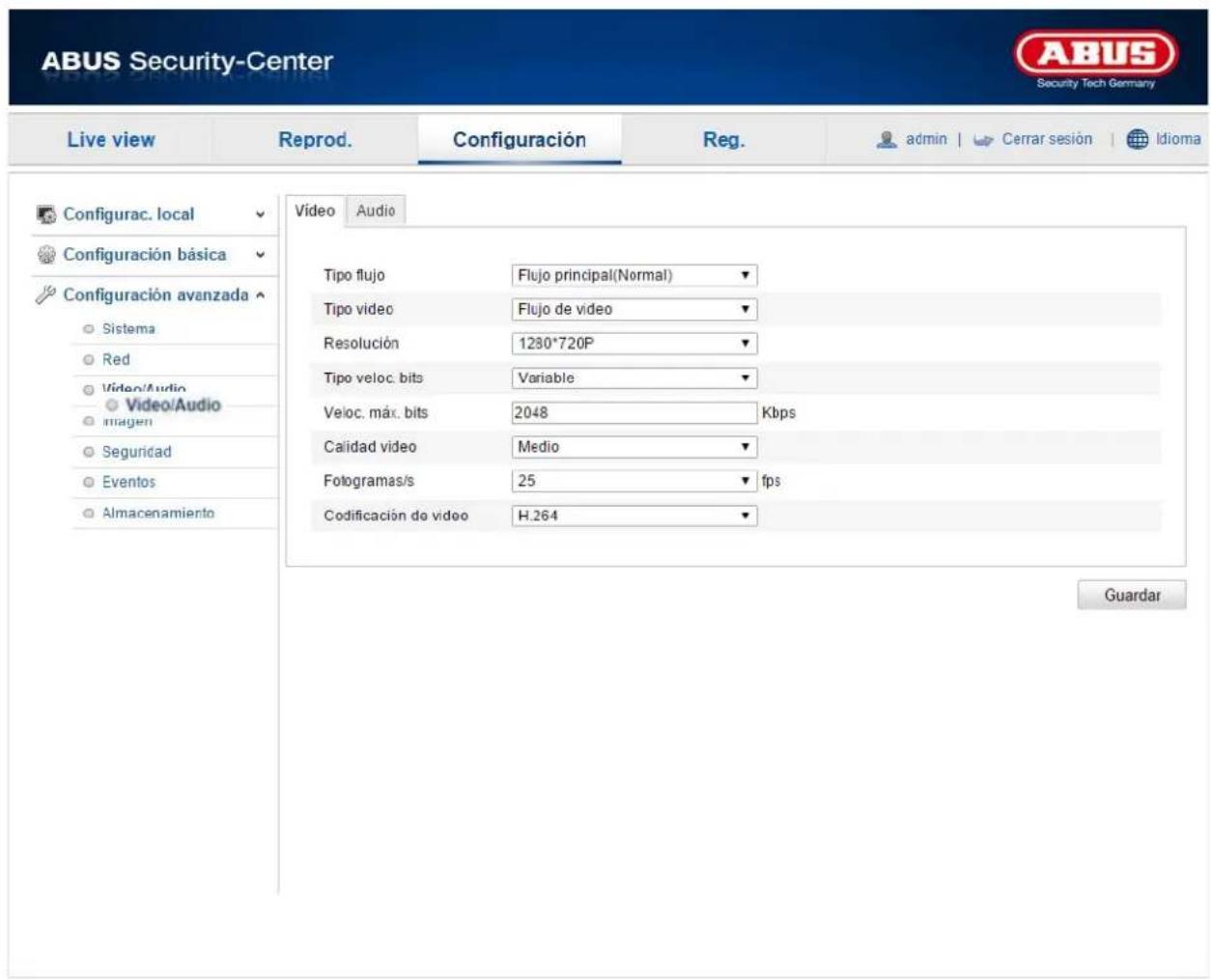

12.3.3.1. Vídeo 525

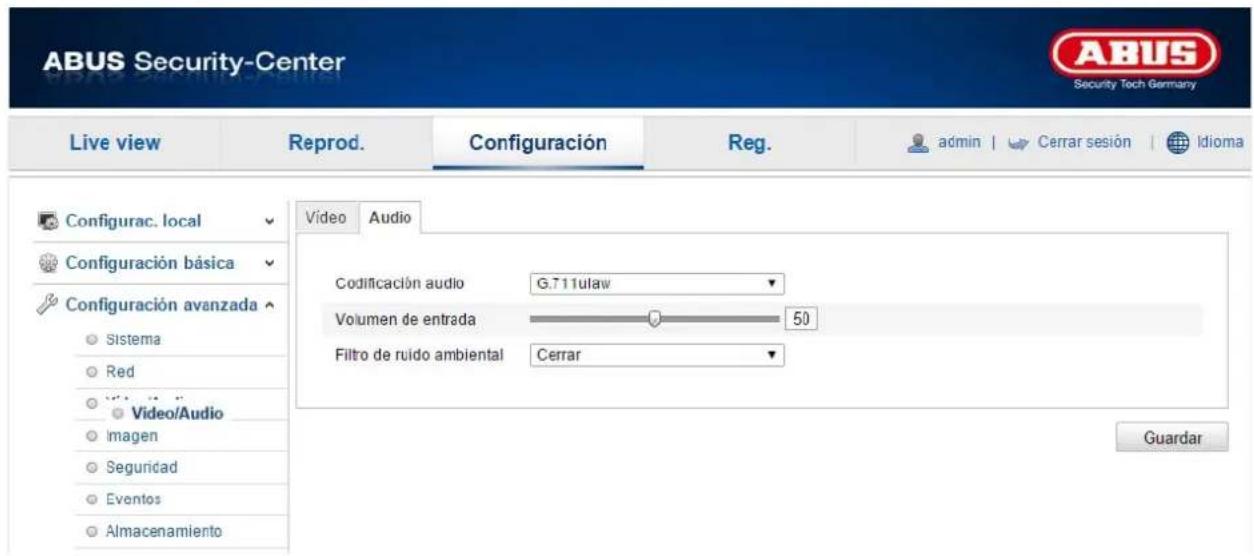

12.3.3.2. Audio....526

12.3.4. Imagen....527

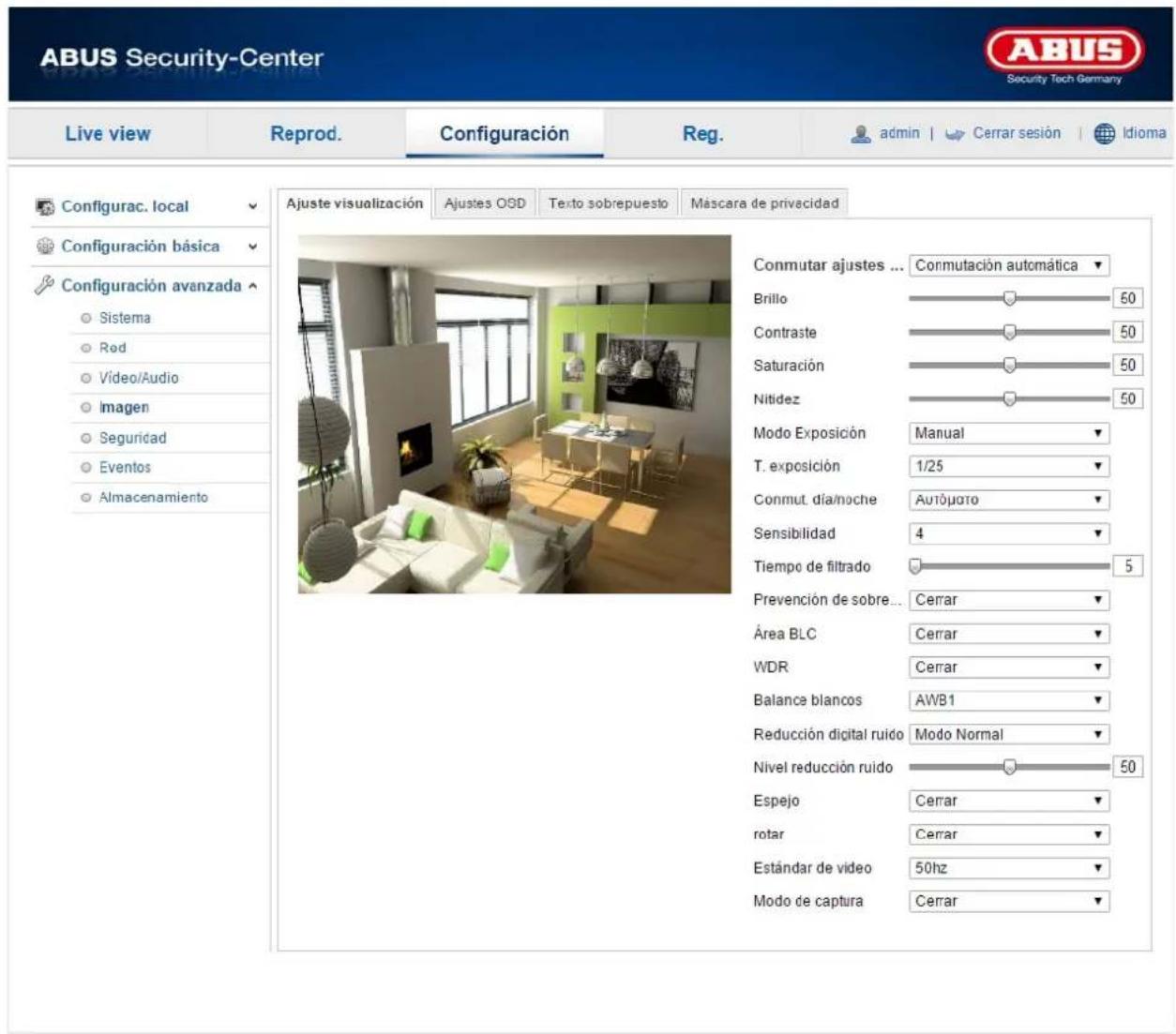

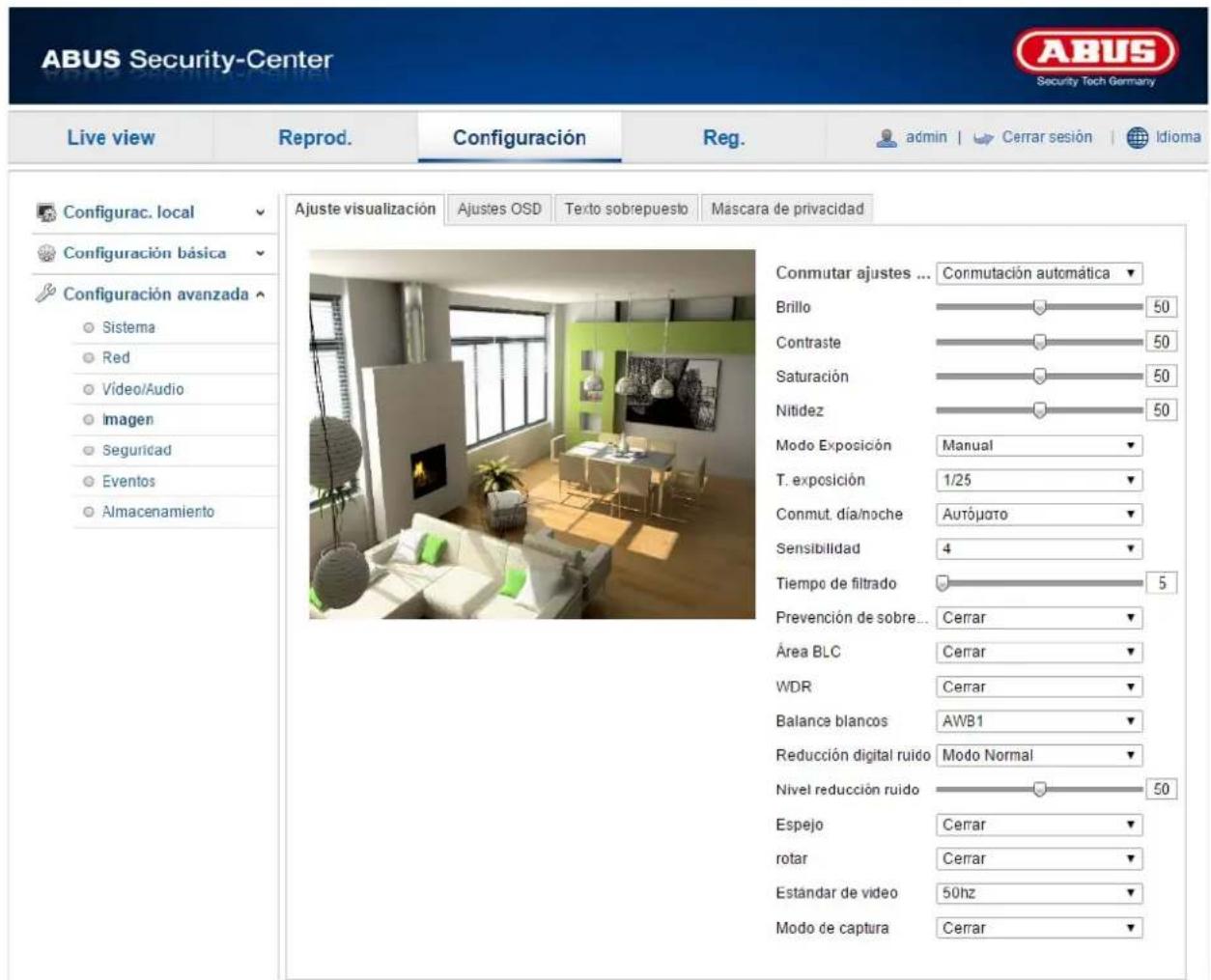

12.3.4.1. Ajustes de visualización .... 528
12.3.4.2. Ajustes OSD 531
12.3.4.3. Texto sobrepuesto....532

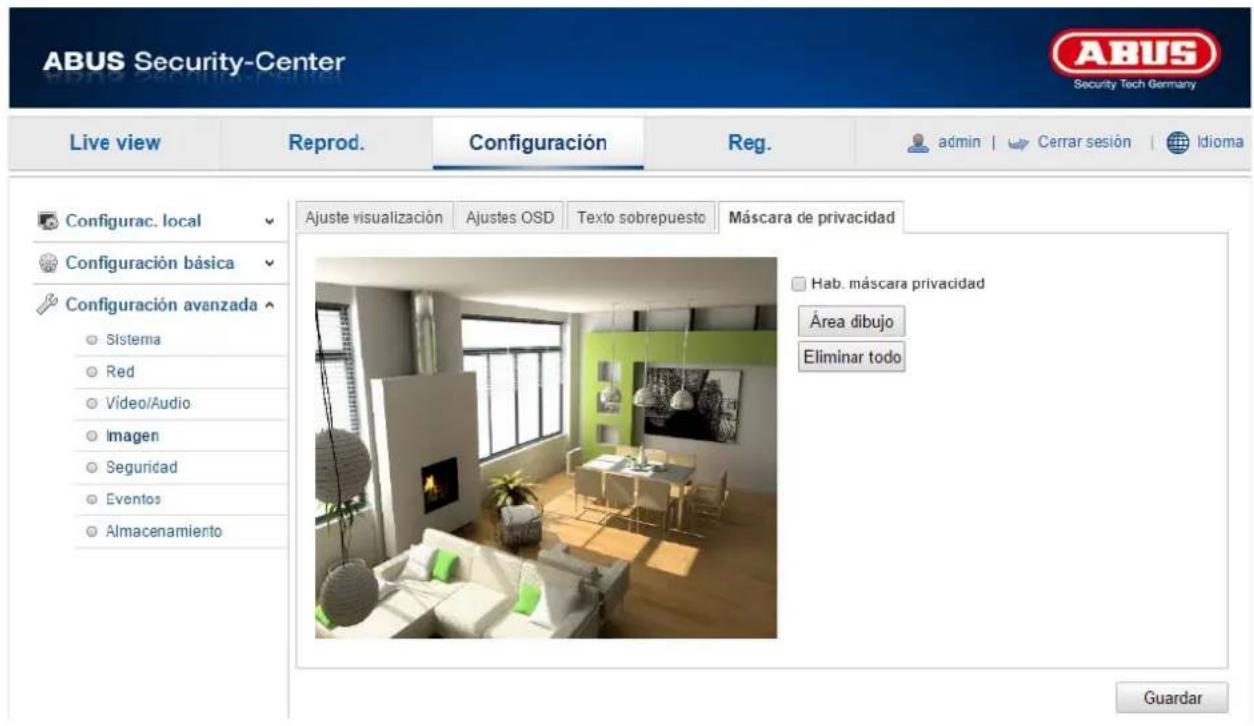

12.3.4.4. Máscara de privacidad 533

12.3.5. Seguridad 534

12.3.5.1. Usuario 535

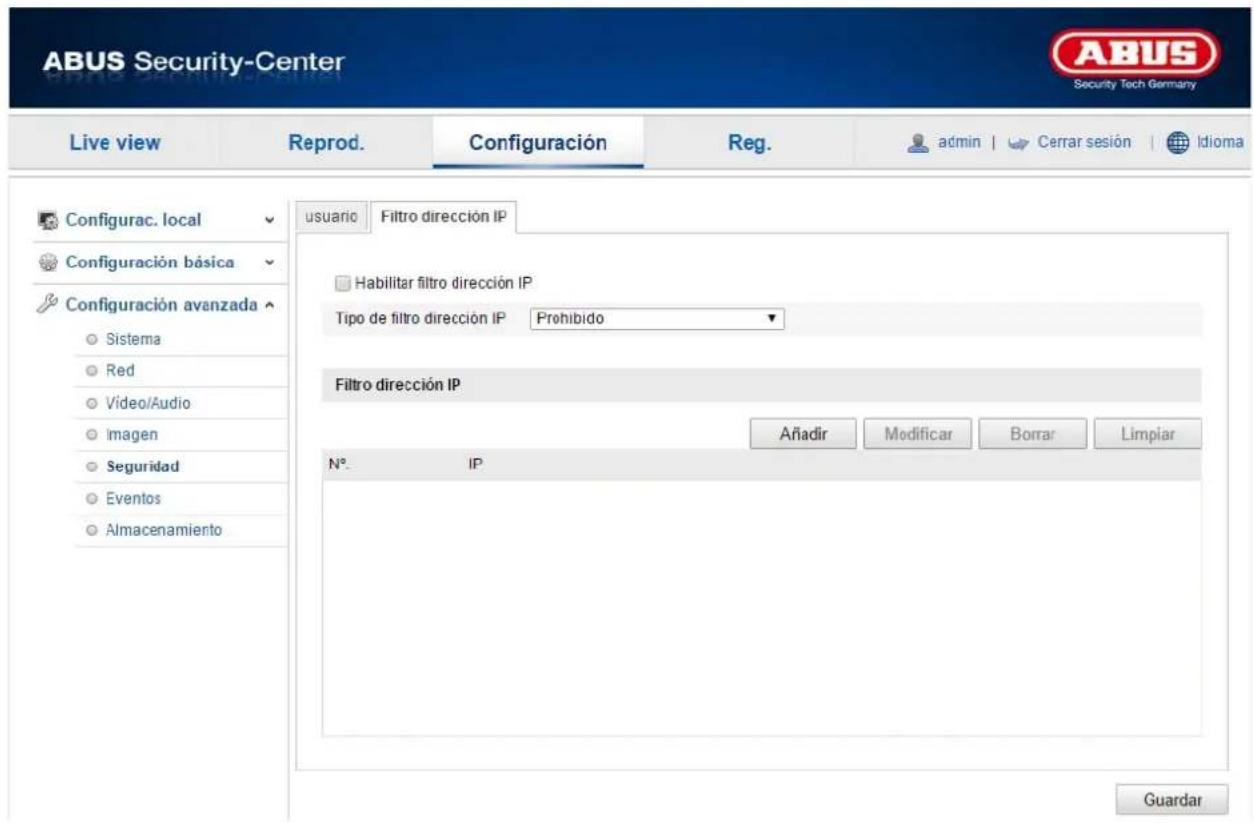

12.3.5.2. Filtro dirección IP 536

12.3.6. Eventos 537

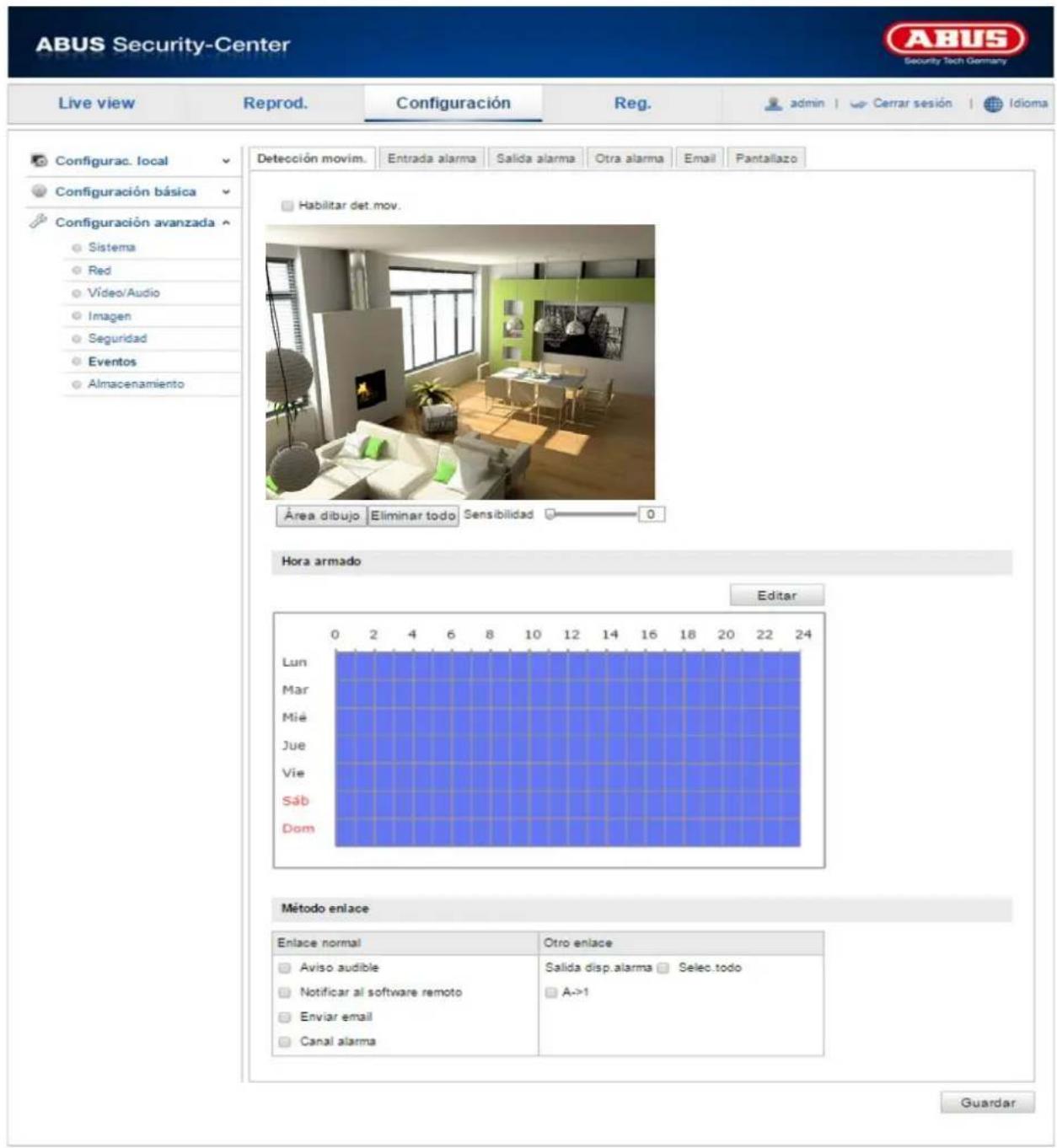

12.3.6.1. Detección mov....538
12.3.6.2. Entrada alarma 540
12.3.6.3. Salida alarma....542
12.3.6.4. Otra alarma.... 544
12.3.6.5. E-mail.... 546
12.3.6.6. Captura 548

12.3.7. Almacenamiento 550

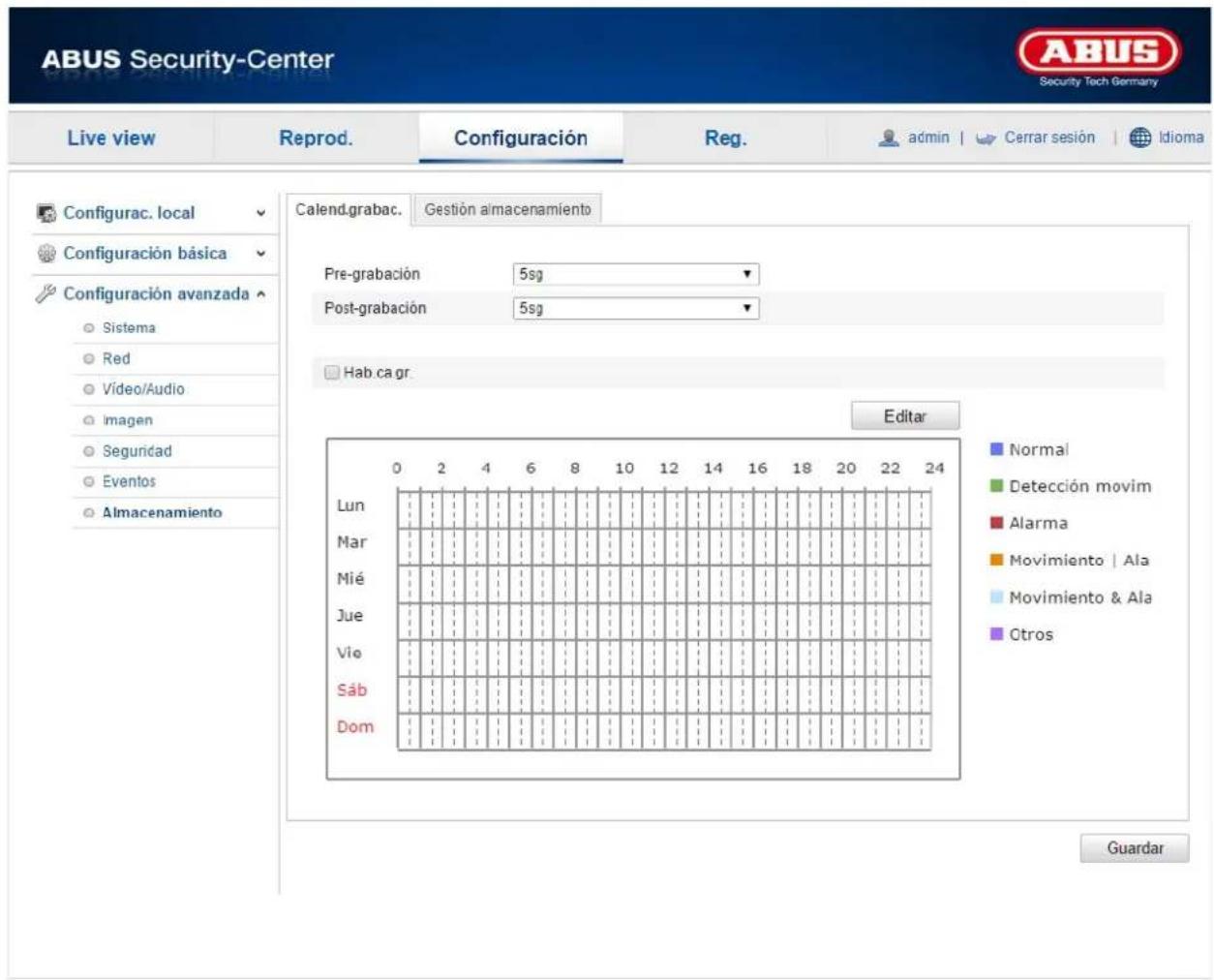

12.3.7.1. Programación de grabación .... 551

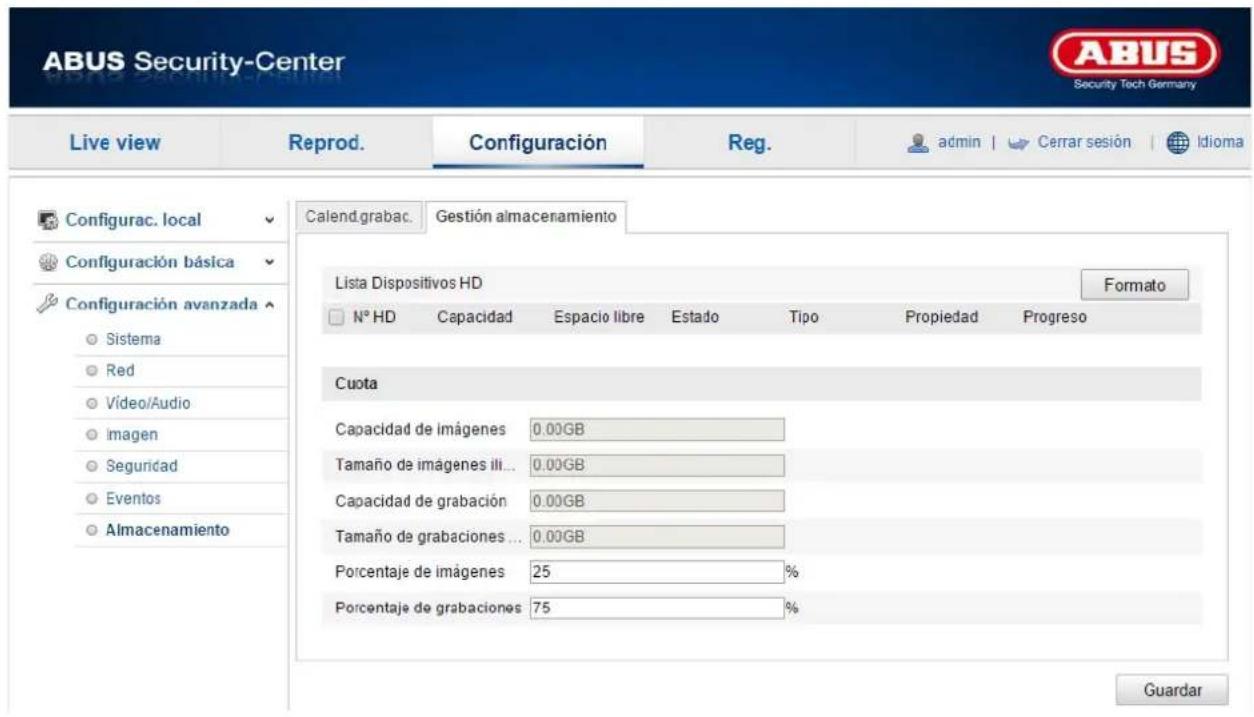

12.3.7.2. Gestión almacenamiento 553

1. Protocolo....554
2. Mantenimiento y limpieza....555

14.1. Mantenimiento 555
14.2. Limpieza 555

1. Eliminación de residuos.... 555
2. Datos técnicos 556
3. Nota sobre la licencia GPL....557

1. Uso adecuado

Esta cámara WLAN con rotación e inclinación es una solución muy versátil de vigilancia para el hogar o la oficina. La cámara se puede integrar en una red sin necesidad de un cable LAN adicional, a través de WLAN, y dispone de un detector de movimiento con sensor infrarrojo pasivo y un altavoz integrado que, en caso de alarma, emite una señal acústica alta. El altavoz y el micrófono integrados permiten además una comunicación de audio bidireccional a través de la interfaz web de la cámara con ayuda de un micrófono conectado al ordenador. A través de la salida de la alarma se pueden controlar alarmas externas, por ejemplo, una sirena o una luz que se activan si detectan algo.

La cámara dispone además de 12 LED infrarrojos integrados, que se activan con la oscuridad, por lo que resulta adecuada para un funcionamiento continuo día y noche. La cámara suministra imágenes muy nítidas incluso en absoluta oscuridad y permite identificar objetos a una distancia de hasta 5 metros. La función WDR se ocupa, en caso de contraluz excesivo, de la óptima compensación del contraste de la imagen.

2. Volumen de entrega

WLAN 720p con rotación e inclinación Cámara para Interiores con función de alarma

Fuente de alimentación

Instrucciones breves

Material de fijación

3. Características y funciones

• Cámara WLAN con rotación e inclinación, función de visión nocturna por infrarrojos y sensor de movimiento
• Alta resolución de gran nitidez gracias a sus 1280 x 720 píxeles con 25 imágenes por segundo
  • Altavoz integrado que amplifica el sonido de la alarma en caso de emergencia
• Acceso a imágenes en directo por Internet y teléfono móvil, así como rotación e inclinación vía aplicación IPCam y navegador
• Ranura integrada para tarjeta micro SD que permite el almacenamiento interno de datos como solución de copia de seguridad
  • 12 LED IR integrados que se activan en la oscuridad
• Detección de movimiento mediante sensor pasivo infrarrojo
• Con función WDR para compensar el contraluz: ideal para las áreas de entrada
• Con salida de alarma para control de un dispositivo de alarma externo (por ej., sirena, luz)
• Botón WPS para establecer fácilmente la conexión WLAN

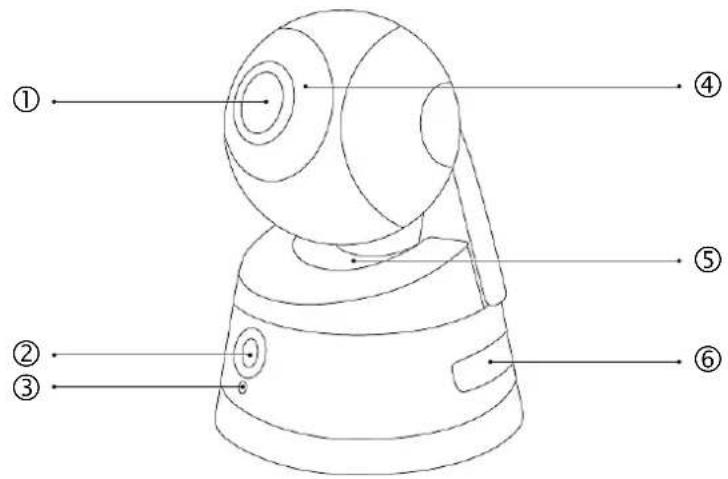

4. Descripción de la cámara

N.°	Descripción
1	Objetivo
2	PIR (sensor pasivo infrarrojo)
3	Micrófono
4	LED IR
5	Barra de estado LED
6	Botón WPS y ranura para tarjeta microSD

5. Descripción de las conexiones

N.°	Descripción
1	Conexión LAN
2	Tecla Reset
3	Entrada y salida de alarmaI = entradaG = masaO = salida
4	Conexión de tensión de 5V CC
5	Salida de audio

6. Montaje / instalación

6.1. Montaje de la cámara

¡ATENCIÓN!

Durante el montaje, la cámara debe estar desconectada de la tensión de red.

Utilice la plantilla de perforación o la fijación incluidas en el suministro para realizar los taladros.

Perfore los agujeros e inserte los tacos incluidos en el suministro.

Utilice los tornillos incluidos en el suministro para fijar el soporte de techo.

Procure que la flecha y la inscripción "FRONT" estén orientadas hacia la dirección deseada.

6.2. Orientación de la cámara

Coloque ahora la cámara en el soporte de techo y encájela girándola en sentido contrario a las agujas de reloj.

7. Primera puesta en funcionamiento

La cámara de red detecta automáticamente si hay que establecer una conexión directa entre PC y cámara. Para ello no es necesario un cable de red Cross-Over. Para la conexión directa en la primera puesta en funcionamiento puede utilizar el cable UTP suministrado.

Conexión directa de una cámara de red a un PC o portátil

1. Asegúrese de utilizar un cable de red del tipo Cat5.
2. Conecte el cable al puerto Ethernet del PC o del portátil y al de la cámara de red.
3. Conecte la alimentación de tensión de la cámara de red.
4. Configure el puerto de red de su PC o de su portátil a la dirección IP 192.168.0.2 y la puerta de enlace predeterminada a 192.168.0.1.
5. Continúe con el punto 8 para finalizar la primera configuración y establecer la conexión con la cámara de red.

Conexión de la cámara de red a un router / conmutador

1. Asegúrese de utilizar un cable de red del tipo Cat5 para la conexión en red.
2. Conecte el PC o el portátil al router / conmutador.
3. Conecte la cámara de red al router / conmutador.
4. Conecte la alimentación de tensión de la cámara de red.
5. Si en su red hay disponible un servidor de nombres (DHCP), ajuste el puerto de red de su PC o de su portátil en "Asignación automática de dirección IP".
6. Si no hay disponible ningún servidor de nombres (DHCP), configure el puerto de red de su PC o de su portátil a 192.168.0.2 y la puerta de enlace predeterminada a 192.168.0.1
7. Continúe con el punto 8 para finalizar la primera configuración y establecer la conexión con la cámara de red.

8. Primer acceso a la cámara de red

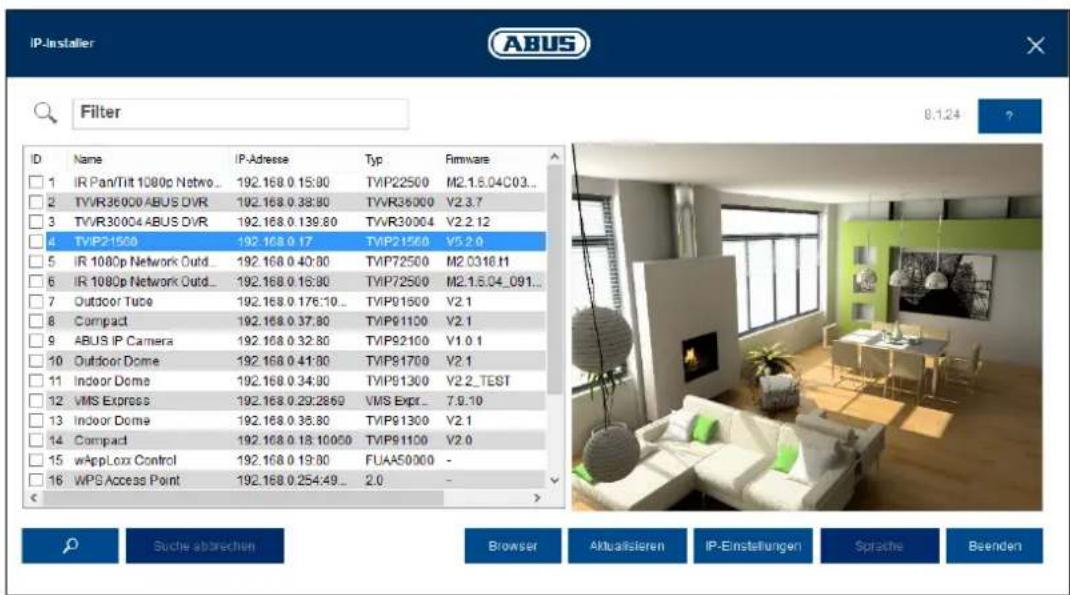

El primer acceso a la cámara de red tiene lugar a través del ABUS IP Installer.

Cuando se inicia el asistente, este busca todos los servidores de vídeo y cámaras de red ABUS conectados en su red.

Encontrará el programa en el CD-ROM adjunto. Instale el programa en su PC y ejecútelo.

Si hay un servidor DHPC en su red, la adjudicación de la dirección IP se realiza automáticamente tanto en su PC o portátil, como en la cámara de red.

Si no hay ningún servidor DHCP disponible, la cámara de red ajusta automáticamente la siguiente dirección IP: 192.168.0.100.

Su PC tiene que encontrarse en la misma subred IP para poder establecer una comunicación con la cámara de red (dirección IP del PC: por ejemplo, 192.168.0.2).

La cámara de red está configurada por defecto en "DHCP". Si no utiliza ningún servidor DHCP en su red, le recomendamos configurar manualmente un valor fijo para la dirección IP tras acceder por primera vez a la cámara de red.

9. Solicitud de contraseña

La cámara de red tiene asignada de fábrica una contraseña de administrador. Por motivos de seguridad, el administrador debería cambiar inmediatamente la contraseña. Cuando se guarda una contraseña de administrador, la cámara de red solicita el nombre de usuario y la contraseña antes de cada acceso.

El ajuste predeterminado de la cuenta de administrador es el siguiente: nombre de usuario "admin" y contraseña "12345". En cada acceso a la cámara de red, el navegador muestra una ventana de autenticación y solicita el nombre de usuario y la contraseña. Si no le fuera posible acceder a sus ajustes individuales de su cuenta de administrador, póngase en contacto con nuestro soporte técnico.

Para introducir el nombre de usuario y la contraseña, proceda de la siguiente manera:

Abra el explorador de Internet e introduzca la dirección IP de la cámara (por ejemplo, "http://192.168.0.100").

Se solicitan los datos de registro:

-> Ahora está usted conectado a la cámara de red y ya puede ver un flujo de vídeo.

10. Funciones de usuario

Abra la página de inicio de la cámara de red. La interfaz está dividida en las siguientes áreas principales:

10.1. Barra de menú

Haciendo clic seleccione la pestaña correspondiente "Live View", "Reprod." "Configuración" o "Reg.".

Botón Descripción
admin	Visualización del usuario registrado
Cerrar sesión	Cierre de sesión de usuario
Idioma	Selección de la lengua deseada

10.2. Retransmisión de imagen en directo

Haciendo doble clic puede cambiar a la vista de pantalla completa.

Botón Descripción
	Habilitar formato 4:3
	Habilitar formato 16:9
	Mostrar tamaño original
	Adaptar vista automáticamente al navegador
	Selección del tipo de flujo de la Live View

10.3. Control de audio / vídeo

Botón		Descripción
		Desactivar Live View
		Activar Live View
		Activar/desactivar sonido, regular el volumen
		Activar/desactivar micrófono; al activar el micrófono, el PC puede comunicarse con la cámara. (salida de audio de la cámara)
		Imagen instantánea (captura de imagen)
		Iniciar / parar grabación manualmente
		Activar/desactivar zoom digital
		Iniciar/detener zoom 3D.

10.4. Control de cámara

10.4.1. Control PTZ

Para mostrar el control PTZ, haga clic en el campo de la Live View.

Botón Descripción
	Botones de flechas:control del giro y la inclinación
	Ajuste de velocidad PT (giro e inclinación)

10.4.2. Ajustes predefinidos

Seleccione la pestaña Predef. para abrir, fijar o eliminar hasta 16 posiciones predeterminadas. Utilice los botones PTZ para seleccionar la posición deseada.

Haga clic en el botón para crear el ajuste predefinido.

Botón Descripción
	Selección de la posición predefinida deseada. La posición seleccionada se resalta en azul.
	Abrir la posición
	Crear la posición
[y3zz]	Eliminar la posición

11. Reproducción

En la reproducción puede visualizar los datos grabados en la tarjeta microSD. Seleccione la fecha deseada en el calendario y haga clic en "buscar".

En la barra de tiempo se muestran las grabaciones del día seleccionado. La marca de color muestra el suceso de la grabación.

Debajo del tiempo de reproducción puede ajustar el tiempo de la grabación deseada.

12. Configuración

12.1. Configuración local

En el punto de menú "Configuración local" puede configurar las rutas de los archivos de las grabaciones y capturar instantáneas.

Ajustes de archivo de grabación

Aquí se puede definir el tamaño de archivo de las grabaciones, la ruta de grabación y la ruta para archivos descargados. Para aceptar los cambios haga clic en "Guardar".

Guardar como

Aquí se puede se puede fijar la ruta del archivo que se va a utilizar para las grabaciones manuales. La ruta predeterminada es C:\\\Web\RecordFiles.

Guardar archivo de descarga como

Aquí puede establecer la ruta de archivo para los vídeos descargados.

Por defecto está establecida la siguiente ruta: C:\\\Web\DownloadFiles

Ajustes de imagen y de corte

Aquí se pueden fijar las rutas para instantáneas y capturas durante la reproducción, así como para vídeos cortados.

Guardar captura LV como

Seleccione la ruta de archivo para instantáneas de la Live View.

Por defecto está establecida la siguiente ruta: C:\\\Web\CaptureFiles

Guardar captura de reproducción como

Aquí puede establecer la ruta en la que desea guardar las capturas tomadas durante la reproducción Por defecto está establecida la siguiente ruta: C:\\\Web\PlaybackPics

Guardar vídeos como

Aquí se puede establecer la ruta en la que desea guardar los vídeos cortados.

Por defecto está establecida la siguiente ruta: C:\\\Web\PlaybackFiles

12.2. Configuración básica

Encontrará todos los ajustes de la "configuración básica" en el punto de menú "Configuración avanzada". A este respecto, tenga en cuenta la columna "Disponible en" bajo las descripciones de "Configuración avanzada".

12.3. Configuración avanzada

12.3.1. Sistema

Punto de menú	Descripción	Disponible en modo
Información del aparato	Visualización de la información del aparato	Configuración básica, Configuración avanzada
Ajuste horario	Configuración de los datos horarios Configuración	básica, Configuración avanzada
Mantenimiento	Configuración para el mantenimiento del sistema	Configuración básica, Configuración avanzada
Horario de verano	Configuración del cambio automático a la hora de verano	Configuración avanzada
Servicio	Configuración de funciones especiales	Configuración avanzada

12.3.1.1. Información de dispositivos

Información básica

Nombre del aparato:

Aquí se le puede asignar un nombre a la cámara. Haga clic en "Guardar" para aplicarlo.

Modelo:

visualización del número del modelo

Número de serie:

visualización del número de serie

Versión de firmware:

visualización de la versión de firmware

Versión de codificación:

visualización de la versión de codificación

Número de canales:

visualización del número de canales

Número de entradas de alarma:

visualización del número de entradas de alarma

Número de salidas de alarma:

visualización del número de salidas de alarma

12.3.1.2. Ajuste horario

Zona horaria

Selección de la zona horaria (GMT)

Sincronización de hora

NTP

Con ayuda del Network Time Protocol (NTP) se puede sincronizar la hora de la cámara con un servidor de hora.

Active NTP para utilizar la función.

Dirección del servidor

Dirección IP del servidor NTP.

Puerto NTP

Número del puerto de red del servicio NTP (predeterminado: puerto 123)

Intervalo

Aquí se introduce el intervalo en minutos para la sincronización de hora.

Presione "Prueba" para iniciar una prueba de funcionamiento.

Sinc. de hora man.

Hora del aparato

Visualización de la hora del ordenador

Ajuste de la hora

Visualización de la hora actual conforme al ajuste de la zona horaria.

Haga clic en "Sinc. con hora del ordenador" para aplicar la hora del ordenador.

i	Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.1.3. Mantenimiento

Reinicio

Haga clic en "Reinicio" para reiniciar el aparato.

Estándar

Restablecimiento.

Haga clic en "Restablecimiento" para restablecer todos los parámetros a los valores predeterminados excepto los parámetros de IP.

Estándar

Seleccione este punto para restablecer todos los parámetros al valor predeterminado.

Importar archivo de config.

Archivo de config.

Seleccione aquí una ruta de archivo para importar un archivo de configuración.

Estado

Visualización del estado de importación

Exportar archivo de config.

Haga clic en Exportar para exportar un archivo de configuración.

Actualización remota

Firmware

Seleccione la ruta para actualizar la cámara con un nuevo firmware.

Estado

Visualización del estado de la actualización.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.1.4. Horario de verano

Horario de verano

Activar DST

Seleccione "DST" para ajustar automáticamente la hora del sistema a la hora de verano.

Hora de inicio

Fije aquí en momento en que se cambia a la hora de verano.

Hora de finalización

Fije aquí el momento en que se cambia a la hora de invierno.

DST Bias

Fije aquí la diferencia horaria en minutos.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.1.5. Servicio

Hardware

Habilitar luz IR

Habilite la luz IR o desactivela de manera permanente.

Habilitar LED de estado

Active el LED de estado de la cámara o desactivévelo de manera permanente.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.2. Red

Punto de menú	Descripción	Disponible en modo
TCP/IP	Configuración de los datos TCP/IP	Configuración básica, Configuración avanzada
Puerto	Ajustes de los puertos utilizados	Configuración básica, Configuración avanzada
DDNS	Ajustes de los datos DDNS	Configuración avanzada
Wi-Fi	Ajustes de los datos de acceso WLAN	Configuración avanzada
UPnPTM	Ajustes de los datos UPnP	Configuración avanzada

12.3.2.1. TCP/IP

Para poder manejar la cámara a través de una red, se han de configurar correctamente los ajustes TCP/IP.

Seleccionar NIC:

seleccione la interfaz de red que desea configurar. La cámara puede conectarse a la red por LAN o WLAN.

DHCP

Si se dispone de un servidor DHCP, haga clic en DHCP para asignar automáticamente una dirección IP y otros ajustes de red. El servidor aplica los datos automáticamente y ya no se pueden modificar manualmente.

Si no se dispone de un servidor DHCP, introduzca manualmente los siguientes datos.

Dirección IPv4

Configuración de la dirección IP de la cámara

Máscara de subred IPv4

Configuración manual de la máscara de subred de la cámara

Puerta de enlace lpv4 estándar

Configuración del router estándar de la cámara

Modo lpv6

Manual: configuración manual de los datos IPv6

DHCP: el servidor DHCP proporciona los datos de conexión IPv6.

Anuncio de ruta: el servidor DHCP (router) en combinación con el ISP (Internet Service Provider) proporcionan los datos de conexión IPv6.

Dirección IPv6

Visualización de la dirección IPv6. La dirección se puede configurar en el modo IPv6 "Manual".

Máscara de subred IPv6

Visualización de la máscara de subred IPv6.

Puerta de enlace estándar IPv6

Visualización de la puerta de enlace estándar IPv6 (router estándar)

Dirección MAC

Aquí se visualiza la dirección IPv4 de hardware de la cámara. Esta dirección no se puede cambiar.

MTU

Para ajustar la unidad de transferencia seleccione un valor entre 500 y 9676. Por defecto está ajustado a 1500.

Servidor DNS

Servidor DNS favorito

Para algunas aplicaciones se necesitan ajustes del servidor DNS (por ejemplo, para el envío de e-mails). Introduzca aquí la dirección del servidor DNS favorito.

Servidor DNS alternativo

En caso de que no pueda accederse al servidor DNS favorito, se utiliza este servidor DNS alternativo. Introduzca aquí la dirección del servidor alternativo.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.2.2. Puerto

Si desea acceder a la cámara externamente, deberá configurar los siguientes puertos.

Puerto HTTP

El puerto estándar para la transmisión HTTP es 80. De manera alternativa, este puerto puede contener un valor entre 1024\~65535. Si hay varias cámaras en la misma subred, cada cámara deberá disponer de su propio puerto HTTP único.

Puerto RTSP

El puerto estándar para la transmisión RTSP es 554. De manera alternativa, este puerto puede contener un valor entre 1024\~65535. Si hay varias cámaras en la misma subred, cada cámara deberá disponer de su propio puerto RTSP único.

Puerto HTTPS

El puerto estándar para la transmisión HTTPS es 443.

Puerto SDK (puerto de control)

El puerto estándar para la transmisión SDK es 8000. Puerto de comunicación para datos internos. De manera alternativa, este puerto puede contener un valor entre 1025\~65535. Si hay varias cámaras IP en la misma subred, cada una de ellas debe disponer de su propio puerto SDK único.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.2.3. DDNS

DDNS

DynDNS o DDNS (sistema dinámico de nombres de dominio) es un sistema que permite actualizar en tiempo real la información sobre nombres de dominio. La cámara de red lleva integrado un cliente DynDNS que puede llevar a cabo por sí mismo la actualización de la dirección IP con un proveedor DynDNS. Si la cámara de red va conectada a un router, recomendamos utilizar la función DynDNS del router.

La figura ilustra el acceso / actualización de la dirección IP en el servicio DynDNS.

Habilitar DDNS

Habilita o deshabilita la función DDNS.

Tipo DDNS

Seleccione un tipo DDNS. Tiene la posibilidad de elegir entre "DynDNS" y "ABUS DDNS".

Dirección del servidor

Seleccione un proveedor de servicios DDNS. Tiene que disponer de un acceso registrado en este proveedor de servicios DDNS (por ejemplo, www.dyndns.org).

Si ha seleccionado "ABUS DDNS" como tipo de DDNS, la dirección del servidor se establece automáticamente.

Dominios

Introduzca aquí el nombre de dominio registrado (servicio de host) (por ejemplo, micámaralP.dyndns.org).

Puerto

Guarde aquí el puerto de redireccionamiento.

Nombre de usuario

Identificación de usuario de su cuenta DDNS

Contraseña

Contraseña de su cuenta DDNS

Confirmar

Aquí es necesario confirmar la contraseña.

Configuración de la cuenta DDNS

Configurar nueva cuenta en DynDNS.org:

Guardar información de la cuenta:

DynDNS.com

anote sus datos de usuario y transfiéralos a la configuración de la cámara de red.

Acceso a la cámara de red a través de DDNS

Si su cámara de red está conectada por router, el acceso debe configurarse en el router a través de DynDNS. En la página web de ABUS Security-Center www.abus.com encontrará una descripción de la configuración en DynDNS de los modelos más habituales de router.

La siguiente figura ilustra el acceso a través de DynDNS.org a una cámara de red conectada por router.

DynDNS.org
Name Server

Para acceder a DynDNS a través de un router se debe configurar en el mismo el redireccionamiento de todos los puertos relevantes (por lo menos, RTSP + HTTP).

Aplique los ajustes efectuados haciendo clic en "Guardar". Si se realizan cambios en la configuración de red, se deberá reiniciar la cámara (Sistema \ Mantenimiento \ Reinicio).

ABUS DDNS

1. Para poder utilizar la función ABUS DDNS, primero tiene que crear una cuenta en www.abusserver.com. Consulte para ello las FAQs de la página web.
2. Active la casilla de verificación "Activar DDNS" y seleccione el tipo de DDNS "ABUS DDNS".
3. Aplique los cambios con "Guardar". Ahora la dirección IP de su conexión de Internet se actualiza cada minuto.

12.3.2.5. Wi-Fi

Para establecer una conexión Wi-Fi entre la cámara y el router deben efectuarse los siguientes ajustes.

Lista de redes inalámbricas

Haga clic en "Buscar" para visualizar las redes WiFi disponibles en sus proximidades.

Tenga en cuenta que las redes ocultas no se mostrarán en la lista.

Wi-Fi

SSID

Introduzca aquí el nombre de la red.

Modo de red

Aquí puede elegir entre Manager y Ad-Hoc.

Gestionar

Seleccione esta opción para conectar a una red.

Ad-Hoc

Seleccione esta opción para conectar directamente a un PC o portátil.

Modo de seguridad

Seleccione aquí el tipo de encriptación de su red.

Tipo de encriptación:

Seleccione aquí el tipo de encriptación de la red.

Clave 1

Introduzca aquí la clave (contraseña) para acceder a la red.

WPS

La función WPS permite conectar inalámbricamente la cámara de manera sencilla a una red WiFi.

Habilitar WPS

Habilite esta función para utilizar una conexión WPS.

Compruebe si su router admite la función WPS.

Código PIN

Es necesario el código PIN para establecer la conexión. El código PIN predeterminado es 12345678. Haga clic en "Generar" para generar un nuevo código.

Conexión PBC

Si su router dispone de un botón WPS, habilite esta función.

1. Presione a continuación el botón WPS del router.
2. Al establecer la conexión, haga clic en "Conectar" en los dos minutos siguientes.
3. Al poco tiempo queda establecida la conexión WLAN entre la cámara y el router.

Código PIN del router

Aquí puede establecer una conexión WPS manualmente introduciendo el SSID y el código PIN del router.

SSID: introduzca el SSID de la red deseada.

Código PIN del router: introduzca el código PIN del router (consulte el manual de instrucciones del fabricante del router) para leer el código PIN WPS PIN.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.2.6. UPnP ^TM

La función UPnP (Universal Plug and Play) permite controlar cómodamente aparatos de red en una red IP. De esta forma puede verse la cámara de red, por ejemplo, como aparato de red en el entorno de red Windows.

Habilitar UPnP

Aquí se habilita o deshabilita la función UPnP

Apodo

Visualización de la dirección MAC de la cámara

Asignación de puerto

Habilitar mapeo de puertos

De esta forma se activa el redireccionamiento de puertos UPnP para servicios de red. Si su router es compatible con UPnP, con esta opción se habilita automáticamente el redireccionamiento de puertos para flujos de vídeo del router para la cámara de red.

Modo mapeo de puertos

Seleccione si el redireccionamiento de puerto ha de efectuarse automática o manualmente.

Nombre del protocolo:

HTTP

El puerto estándar para la transmisión HTTP es 80. De manera alternativa, este puerto puede contener un valor entre 1025\~65535. Si hay varias cámaras IP en la misma subred, cada una de ellas debe disponer de su propio puerto HTTP único.

RTSP

El puerto estándar para la transmisión RTSP es 554. De manera alternativa, este puerto puede contener un valor entre 1025\~65535. Si hay varias cámaras IP en la misma subred, cada una de ellas debe disponer de su propio puerto RTSP único.

El puerto estándar para la transmisión SDK es 8000. Puerto de comunicación para datos internos. De manera alternativa, este puerto puede contener un valor entre 1025\~65535. Si hay varias cámaras IP en la misma subred, cada una de ellas debe disponer de su propio puerto SDK único.

Puerto externo

Los puertos solo se pueden modificar manualmente si el "tipo de puerto de mapeo" se ha cambiado a Manual.

Dirección IP externa

Visualización de la dirección IP externa para acceso móvil.

Estado

Indica si el puerto externo introducido es válido o no.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.3. Vídeo / Audio

Punto de menú	Descripción	Disponible en modo
Vídeo	Ajustes para la salida de vídeo	Configuración básica,Avanzada Configuración
Audio	Ajustes de la salida de vídeo Configuración básica,	Configuración avanzada

12.3.3.1. Vídeo

Tipo de flujo

Seleccione el tipo de flujo para la cámara. Seleccione "Flujo principal (Normal)" para la grabación y la Live View con buen ancho de banda. Seleccione "Subflujo" para la Live View con ancho de banda limitado.

Tipo de vídeo

Ajuste aquí el tipo de vídeo para el flujo seleccionado. Puede elegir entre "Vídeo y Audio" y "Flujo de vídeo"; con este último no se transfiere audio.

Resolución

Ajuste aquí la resolución de los datos de vídeo. Según el modelo de cámara, puede elegir entre 1280*720p y 1280*960.

Tipo de velocidad de bits

Indica la velocidad de bits del flujo de vídeo. Según sea la intensidad del movimiento, la calidad de vídeo puede ser mejor o peor. Se puede elegir entre una velocidad de bits constante o variable.

Veloc. máx. bits

La velocidad de bits del flujo de vídeo se define de forma fija con un valor determinado. Defina la velocidad máxima de bits con un valor entre 32 y 16384 Kbps. Cuanto más alto sea el valor, mejor será la calidad de vídeo, pero requiere un mayor ancho de banda.

Calidad de vídeo

Este punto de menú solo está disponible si se ha elegido una velocidad de bits variable. Ajuste aquí la calidad de los datos de vídeo. Según sea la intensidad de movimiento, la calidad de vídeo podrá ser mejor o peor. Se puede elegir entre seis calidades de vídeo diferentes: "mínima", "reducida", "baja", "media", "alta" o "máxima".

Frecuencia de cuadro

Indica la velocidad de bits en imágenes por segundo.

Codificación de vídeo

Seleccione un estándar para la codificación de vídeo. Puede elegir entre H.264 y MJPEG.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.3.2. Audio

Codificación audio

Seleccione aquí la codificación para la transferencia de audio.

Puede elegir entre G.711ulaw, G.711alaw y G.726.

Volumen de entrada

Ajuste del volumen de salida

Filtro de ruido ambiental

Active este filtro para filtrar el ruido ambiental.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.4. Imagen

Punto de menú	Descripción	Disponible en modo
Ajustes de visualización	Ajustes de los parámetros de visualización	Configuración básica, Configuración avanzada
Ajustes OSD	Ajuste del formato de fecha y hora	Configuración avanzada
Texto sobrepuesto	Añadir campos de texto	Configuración avanzada
Máscara de privacidad	Añadir máscaras de privacidad	Configuración avanzada

12.3.4.1. Ajustes de visualización

En este punto de menú se puede ajustar la calidad de imagen de la cámara inclusive brillo, nitidez, contraste, etc.

Tenga en cuenta lo siguiente:

Los parámetros de los ajustes de visualización pueden diferir en función del modelo.

Conmutación día/noche

Aquí puede elegir entre el cambio automático de modo día/noche o el cambio programado. En este último debe indicar una hora de inicio y fin del modo día.

Puede realizar los siguientes ajustes de manera individual para el modo día o noche.

Brillo

Ajuste para el brillo de la imagen. Se puede ajustar un valor entre 0 y 100.

Contraste

Ajuste del contraste de la imagen. Se puede ajustar un valor entre 0 y 100.

Saturación

Ajuste de la saturación de la imagen. Se puede ajustar un valor entre 0 y 100.

Matiz

Ajuste del matiz de la imagen. Se puede ajustar un valor entre 0 y 100.

Nitidez

Ajuste de la nitidez de la imagen. Un valor alto de nitidez puede aumentar el ruido de imagen.

Se puede ajustar un valor entre 0 y 100.

Tiempo de exposición

Ajuste del tiempo máximo de exposición. Este ajuste es independiente del modo exposición.

Conmut. día/noche

La conmut. día/noche ofrece las opciones Auto, Día, Noche, Programación y Activación por disparo de alarma.

Automático

Según las condiciones de luz que haya, la cámara cambia automáticamente entre los modos día y noche. La sensibilidad puede ajustarse entre "0 - 7", siendo 7 el nivel más alto de sensibilidad.

Día

En este modo, la cámara solo emite imágenes en color.

Tenga en cuenta lo siguiente:

Utilice este modo únicamente si las condiciones de luz son constantes.

Noche

En este modo, la cámara solo emite en blanco y negro.

Tenga en cuenta lo siguiente:

Utilice este modo únicamente si hay poca luz.

Programación

En este modo puede ajustar una hora de inicio y fin del modo día. Fuera de la franja horaria ajustada, la cámara se activa en modo blanco y negro.

Activ. por evento

La cámara se activa por un evento y cambia al modo color o blanco y negro cuando hay cambios de estado.

Estado

Seleccione Noche para que la alarma se active en modo blanco y negro cuando se dispare la alarma.

Seleccione Día para que la alarma se active en modo color cuando se dispare la alarma.

Sensibilidad

Ajuste del umbral de conmutación automática entre día y noche (0 - 7).

Un valor bajo significa una intensidad lumínica más baja para conmutar al modo noche.

Tiempo de filtración

Ajuste de un tiempo de demora entre la detección de la necesidad de conmutar y el momento en que se ejecuta la misma.

Prevención de sobreexposición

Si está activada esta función, la intensidad de luz IR se reduce automáticamente cuando hay objetos muy cerca. Con ello se intenta evitar que se produzca un crossfade del objeto.

Área BLC (compensación de contraluz)

Con la compensación de contraluz pueden representarse con más claridad los objetos situados delante de un fondo luminoso. Se corrige el brillo del objeto, aunque el fondo se representa borroso.

WDR

Con la función WDR, la cámara proporciona imágenes nítidas aunque estén a contraluz. Si en el marco de la imagen hay áreas tanto muy claras como muy oscuras, se unifica el nivel de brillo de toda la imagen para obtener una imagen clara y nítida.

Haga clic en la casilla de verificación para activar o desactivar la función WDR.

Regule a un nivel más alto el nivel de rango dinámico si desea intensificar la función WDR.

Balance de blancos

Seleccione aquí el entorno de iluminación en el que se va a instalar la cámara.

Puede elegir entre las siguientes opciones: "AWB1", "Bloqueado WB", "Lámpara incandescente", "Luz cálida", Luz natural" y "Lámpara fluorescente".

AWB1

En el modo AWB1, la cámara hace un balance de colores automático en función de la temperatura de color actual.

Bloqueado WB

El balance de blancos se realiza una sola vez y se guarda.

Otros

Utilice las demás opciones de balance de blancos para ajustar la función a la luz del entorno (lámpara incandescente, luz cálida, luz natural, lámpara fluorescente).

Nivel reducción ruido

Ajuste aquí el nivel de reducción de ruido.

Espejo

Estando activada la función de espejo, la imagen se invierte horizontalmente.

Girar

Estando activada la función de rotar, la imagen se gira verticalmente.

Estándar de vídeo

Regulación de la frecuencia de exposición

50Hz: Ajuste fijo a una frecuencia de red de 50 Hz

60 Hz: Ajuste fijo a una frecuencia de red de 60 Hz

En este punto de menú se puede seleccionar el formato de fecha y hora que se muestra en la imagen en directo.

Mostrar nombre

Marque esta casilla de verificación si desea que se muestre el nombre de la cámara.

Mostrar fecha

Marque esta casilla de verificación si desea que se muestre la fecha en la imagen de la cámara.

Mostrar semana

Marque esta casilla de verificación si desea que se muestre el día de la semana.

Nombre de la cámara

Introduzca aquí el nombre de la cámara que se ha de mostrar en la imagen.

Formato hora

Seleccione si la hora se ha de mostrar en el formato de 24 horas o de 12.

Formato fecha

Seleccione aquí el formato en que se muestra la fecha.

(D= día; M= mes; A= año)

Visualizar OSD

Aquí se puede elegir el tipo de visualización de los elementos mostrados.

Se puede elegir entre las siguientes opciones: "Transparente y parpadeo", "Transparente y no parpadeo", "No transparente y parpadeo", "No transparente y no parpadeo"

Tamaño OSD

Aquí se puede ajustar el tamaño de la visualización OSD. Opciones: 16x16, 32x32, 48x48, 64x64, automático.

Con la opción Automático se varía el tamaño en función de la resolución ajustada. El ajuste del tamaño OSD solo se puede aplicar al primer flujo de vídeo (flujo principal).

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.4.3. Texto sobrepuesto

Aquí se tiene la posibilidad de mostrar hasta cuatro textos en la imagen de la cámara, con una longitud máxima de 45 caracteres. Para mostrar el texto, marque la casilla de verificación.

Con la tecla del ratón puede desplazarse por la ventana del texto.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.4.4. Máscara de privacidad

Con las zonas privadas se pueden ocultar determinadas áreas de la Live View para evitar que se puedan grabar o que se puedan ver. Se pueden configurar un máximo de 4 zonas privadas en la imagen de vídeo.

Para configurar una zona privada, proceda de la siguiente forma. Marque la casilla de verificación "Hab. máscara privacidad". Para añadir una zona privada, seleccione el botón "Área dibujo". Ahora puede delimitar un área en la imagen de la cámara con el ratón. A continuación puede marcar otras 3 áreas. Con el botón "Eliminar todo" se pueden borrar todas las áreas configuradas.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.5. Seguridad

Punto de menú	Descripción	Disponible en modo
Usuario	Administración de usuarios	Configuración básica, Configuración avanzada
Filtro dirección IP	Filtros de direcciones IP para controlar el acceso a la cámara	Configuración avanzada

12.3.5.1. Usuario

En este punto del menú se pueden añadir, editar o eliminar usuarios.

Para añadir o editar un usuario, haga clic en "Añadir" o "Modificar".

Aparece una nueva ventana con los datos y permisos.

Nombre de usuario

Indique aquí el nombre de usuario que se haya de introducir para acceder a la cámara.

Nivel

Seleccione aquí un tipo de usuario individual para la identificación de usuario.

Puede elegir entre dos niveles predefinidos: operario o usuario.

El operario dispone de las siguientes funciones remotas: Live View, Control PTZ, Grabación manual, Reproducción, Audio dos vías, Búsqueda/ Consultar estado de funcionamiento.

El usuario dispone de las siguientes funciones remotas: Reproducción, Búsqueda/ Consultar estado de funcionamiento.

Para añadir otras funciones, marque la casilla de verificación que desee.

Contraseña

Inserte aquí la contraseña que debe introducir el usuario para acceder a la cámara.

Confirmar

Confirme la contraseña introduciéndola de nuevo.

Acepte los ajustes efectuados haciendo clic en "Aceptar". Haga clic en "Cancelar" para rechazar los datos.

12.3.5.2. Filtro dirección IP

Habilitar filtro dirección IP

La función de filtro se activa marcando la casilla de verificación.

Tipo de filtro dirección IP

Autorizado: se aceptan las direcciones IP definidas más abajo para acceder a la cámara.

Prohibido: se bloquean las direcciones IP definidas más abajo. La IP se introduce con el formato xxx.xxx.xxx.xxx.

12.3.6. Eventos

Punto de menú	Descripción	Disponible en modo
Detección mov.	Ajuste de la detección de movimiento	Configuración avanzada
Entrada alarma	Ajuste de la entrada de alarma	Configuración avanzada
Salida alarma	Ajuste de la salida de alarma	Configuración avanzada
Otra alarma	Ajuste del sensor PIR	Configuración avanzada
E-mail	Ajuste del envío de e-mails	Configuración avanzada
Captura	Ajuste de la acción de captura	Configuración avanzada

12.3.6.1. Detección mov.

Ajustes área

Active la detección de movimiento marcando la casilla de verificación "Habilitar det. mov.". Para seleccionar un área, haga clic en el botón "Área dibujo". Por defecto está seleccionada toda el área; para eliminar la selección, haga clic en "Eliminar todo". Arrastre el ratón por el área que desee. Ajuste la sensibilidad con la barra de selección. Para aceptar el área, haga clic en el botón "Parar dibujo".

A la derecha: sensibilidad alta.

A la izquierda: sensibilidad baja.

Hora armado

Para crear una programación para la grabación activada por sensor de movimiento, haga clic en "Editar".

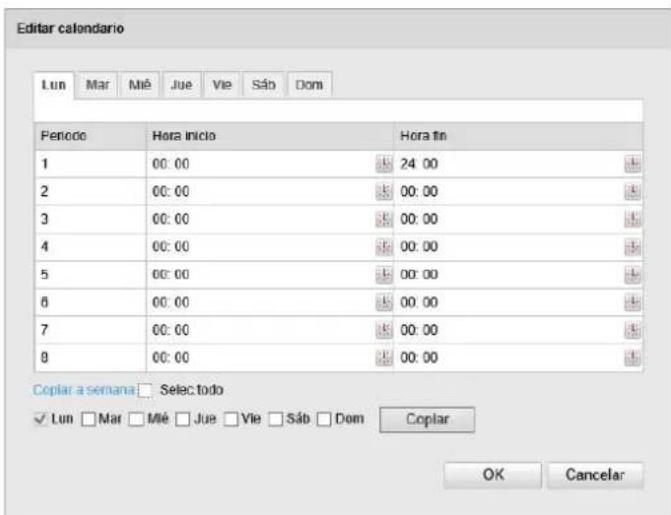

Aparece una nueva ventana en la que usted puede definir los días de la semana y las horas a las que se ha de realizar una grabación activada por sensor de movimiento.

Seleccione ahora un día de la semana para la grabación activada por sensor de movimiento. Para definir determinados intervalos de tiempo, introduzca la hora de inicio y la de finalización. Si desea que la detección de movimiento esté activa durante todo el día, seleccione 00:00 como hora de inicio y 24:00 como hora de finalización.

Para aplicar la detección de movimiento para todos los días de la semana, marque la casilla de verificación "Selec. todo". Para copiar la detección de movimiento a otros días de la semana, seleccione el día en cuestión y haga clic en "Copiar".

Si desea aceptar los cambios, haga clic en "Aceptar" y si desea rechazarlos, haga clic en "Cancelar". Aplique los ajustes efectuados haciendo clic en "Guardar".

Método enlace

Señal acústica:

se emite un tono de alarma en la cámara.

Notificar al software remoto:

Notificar al software remoto

Enviar e-mail:

usted recibe una notificación por e-mail. Para ello, tiene que marcar la casilla de verificación.

Habilitar captura:

habilita el registro en una tarjeta microSD interna.

Otros enlaces

Tiene la posibilidad de conectar la salida de alarma en caso de detección de alarma.

Haga clic en "Seleccionar todos" para activar la salida de alarma.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.6.2. Entrada alarma

En este punto del menú puede configurar la entrada de alarma de la cámara.

Nº entrada alarma

Seleccione aquí la entrada de alarma para configurarla.

Nombre alarma

Aquí puede darle un nombre a la entrada de alarma. No utilice el número de entrada de alarma o caracteres especiales para el nombre.

Tipo alarma

Seleccione aquí el tipo de alarma. Puede elegir entre "NO" (Normally open) o "NC" (Normally closed).

Hora armado

Para crear una programación para una entrada de alarma, haga clic en "Editar".

Aparece una nueva ventana en la que usted puede definir los días de la semana y las horas a las que se ha de habilitar la entrada de alarma.

Seleccione ahora un día de la semana para la entrada de alarma. Para definir determinados intervalos de tiempo, introduzca la hora de inicio y la de finalización. Para configurar que la vigilancia esté activa durante todo el día, seleccione 00:00 como hora de inicio y 24:00 como hora de finalización.

Para aplicar los ajustes a todos los días de la semana, marque la casilla de verificación "Selec. todo". Para copiar la detección de movimiento a otros días de la semana, seleccione el día en cuestión y haga clic en "Copiar".

Si desea aceptar los cambios, haga clic en "Aceptar" y si desea rechazarlos, haga clic en "Cancelar".

Reacción

Ajuste aquí la acción a llevar a cabo en caso de alarma.

Reacción

Señal acústica:

se emite un tono de alarma en la cámara.

Notificar al software remoto:

Notificar al software remoto

Enviar e-mail:

usted recibe una notificación por e-mail. Para ello, tiene que marcar la casilla de verificación.

Habilitar captura:

habilita el registro en una tarjeta microSD interna.

Otro enlace

Tiene la posibilidad de conectar la salida de alarma en caso de detección de alarma. Haga clic en "Seleccionar todos" para activar la salida de alarma.

12.3.6.3. Salida alarma

Aquí puede configurar la salida de alarma.

Nº salida alarma

Seleccione aquí la salida de alarma para configurarla.

Nombre alarma

Aquí puede darle un nombre a la salida de alarma. No utilice el número de salida de alarma o caracteres especiales para el nombre.

Tiempo de rotación

Seleccione aquí al duración de habilitación de la salida de alarma.

Hora armado

Para crear una programación para la salida de alarma, haga clic en "Editar".

Aparece una nueva ventana en la que usted puede definir los días de la semana y las horas a las que se ha de habilitar la salida de alarma.

Seleccione ahora un día de la semana para la salida de alarma. Para definir determinados intervalos de tiempo, introduzca la hora de inicio y la de finalización. Para configurar que la vigilancia esté activa durante todo el día, seleccione 00:00 como hora de inicio y 24:00 como hora de finalización. Para aplicar los ajustes a todos los días de la semana, marque la casilla de verificación "Selec. todo". Para copiar la detección de movimiento a otros días de la semana, seleccione el día en cuestión y haga clic en "Copiar".

Si desea aceptar los cambios, haga clic en "Aceptar" y si desea rechazarlos, haga clic en "Cancelar".

12.3.6.4. Otra alarma

Alarma PIR

Habilitar alarma PIR

Puede habilitar el sensor PIR para configurar una acción disparada por evento.

Nombre alarma

Aquí puede darle un nombre a la entrada de alarma. No utilice el número de entrada de alarma o caracteres especiales para el nombre.

Reacción

Ajuste aquí la acción a llevar a cabo en caso de alarma.

Reacción

Señal acústica: se emite un tono de alarma en la cámara.

Notificar al software remoto: Notificar al software remoto

Enviar e-mail: usted recibe una notificación por e-mail. Para ello, tiene que marcar la casilla de verificación.

Habilitar captura: habilita el registro en una tarjeta microSD interna.

Otros enlaces

Tiene la posibilidad de conectar la salida de alarma en caso de detección de alarma.

Haga clic en "Seleccionar todos" para activar la salida de alarma.

Hora armado

Para crear una programación para la salida de alarma, haga clic en "Editar".

Aparece una nueva ventana en la que usted puede definir los días de la semana y las horas a las que se ha de habilitar la salida de alarma.

Seleccione ahora un día de la semana para la salida de alarma. Para definir determinados intervalos de tiempo, introduzca la hora de inicio y la de finalización. Para configurar que la vigilancia esté activa durante todo el día, seleccione 00:00 como hora de inicio y 24:00 como hora de finalización.

Para aplicar los ajustes a todos los días de la semana, marque la casilla de verificación "Selec. todo". Para copiar la detección de movimiento a otros días de la semana, seleccione el día en cuestión y haga clic en "Copiar".

Si desea aceptar los cambios, haga clic en "Aceptar" y si desea rechazarlos, haga clic en "Cancelar".

12.3.6.5. E-mail

Aquí se pueden efectuar los ajustes para el envío de e-mail.

Remitente

Remitente

Introduzca aquí el nombre que se muestra como remitente.

Dirección del remitente

Introduzca aquí la dirección de e-mail del remitente.

Servidor SMTP

Introduzca aquí la dirección IP del servidor SMTP o el nombre de host. (por ejemplo, smtp.googleapis.com)

Puerto SMTP

Introduzca aquí el puerto SMTP. Por defecto está configurado en 25.

Habilitar SSL

Marque la función SSL si el servidor SMTP lo solicita.

Intervalo

Ajuste aquí el intervalo de tiempo entre el envío de e-mails con imágenes adjuntas.

Imagen adjunta

Active esta función si desea que se adjunten imágenes en un e-mail cuando se produzca una alarma.

Autenticación

Si el servidor de e-mail utilizado requiere autenticación, active esta función para registrarse en el servidor utilizando una autenticación.

El nombre de usuario y la contraseña solo se pueden introducir tras haber habilitado esta función.

Nombre de usuario

Introduzca su nombre de usuario de la cuenta de e-mail, es decir, la parte de la dirección hasta el símbolo @.

Contraseña

Introduzca la contraseña de la cuenta de e-mail.

Confirmar

Confirme la contraseña introduciéndola de nuevo.

Destinatario

Destinatario 1 / Destinatario 2 / Destinatario 3

Introduzca el nombre del destinatario.

Dirección destinatario 1 / Dirección destinatario 2 / Dirección destinatario 3

Introduzca aquí la dirección de e-mail de la persona a la que se haya de enviar la notificación. Haga clic en "Prueba" para enviar un e-mail a modo de prueba.

Aplique los ajustes efectuados haciendo clic en "Guardar".

12.3.6.6. Captura

Aquí puede configurar las capturas con activación horaria y con activación por evento para guardarlas en una tarjeta microSD.

Horario

Habilitar tiempo captura

Habilite esta función para guardar imágenes a determinados intervalos.

Formato

El formato de imagen está preconfigurado en JPEG.

Resolución

Ajuste aquí la resolución de la imagen.

Calidad

Seleccione la calidad de las imágenes guardadas.

Intervalo

Deshabilite el intervalo de tiempo entre dos imágenes guardadas.

Disparo por evento

Habilitar captura disparo evento

Habilite esta función para guardar imágenes disparadas por eventos.

Formato

El formato de imagen está preconfigurado en JPEG.

Resolución

Ajuste aquí la resolución de la imagen.

Calidad

Seleccione la calidad de las imágenes guardadas.

Intervalo

Ajuste aquí el intervalo de tiempo entre dos imágenes guardadas.

Número de captura

Ajuste aquí el número de imágenes que deben guardarse en un evento.

12.3.7. Almacenamiento

Punto de menú	Descripción	Disponible en modo
Calend.grabac.	Configuración de la grabación con activación horaria	Configuración avanzada
Gestión almacenamiento	Gestión de la tarjeta SD	Configuración avanzada

12.3.7.1. Programación de grabación

Aquí puede configurar la grabación con activación horaria y con activación por evento para guardarlas en una tarjeta microSD.

Pre-grabación

Ajuste aquí la duración de la grabación de los datos de imagen antes de un evento.

Post-grabación

Ajuste aquí la duración de la grabación de los datos de imagen después de un evento.

Hab.ca.gr.

Habilite la programación para crear la programación deseada.

Para crear una programación, haga clic en "Editar" y se abrirá una nueva ventana.

Editar calendario de grabación

Seleccione ahora un día de la semana para la configuración de la grabación. Para definir determinados intervalos de tiempo, introduzca la hora de inicio y la de finalización. Para configurar que la vigilancia esté activa durante todo el día, seleccione 00:00 como hora de inicio y 24:00 como hora de finalización.

Para aplicar los ajustes a todos los días de la semana, marque la casilla de verificación "Selec. todo". Para copiar la detección de movimiento a otros días de la semana, seleccione el día en cuestión y haga clic en "Copiar".

En Tipo grabación, seleccione el modo de grabación para el intervalo de tiempo deseado. Puede

elegir entre los siguientes tipos de grabación:

Normal: Grabación continua:

Detección mov.: grabación activada por sensor de movimiento

Mov. | alarma: grabación activada por sensor de movimiento o grabación activada por entrada de alarma. La cámara graba por detección de movimiento o por activación de la entrada de alarma.

Mov. y alarma: grabación activada por sensor de movimiento y por entrada de alarma. La cámara solo graba cuando se activa simultáneamente la detección de movimiento y la entrada de alarma.

Otra alarma: grabación activada por sensor PIR

Tenga en cuenta que deben estar configurados la máscara de detección de movimiento, la entrada de alarma y el sensor PIR.

Si desea aceptar los cambios, haga clic en "Aceptar" y si desea rechazarlos, haga clic en "Cancelar".

12.3.7.2. Gestión almacenamiento

Aquí puede formatear la tarjeta microSD insertada y visualizar las propiedades.

Porcentaje de imágenes

Introduzca aquí el porcentaje que deben ocupar las instantáneas.

Porcentaje de grabaciones

Introduzca aquí el porcentaje que deben ocupar las grabaciones.

Formatee la tarjeta SD antes de su primer uso.

13. Protocolo

En los archivos de protocolo pueden guardarse parámetros de cámara como alarma, excepciones, funcionamiento e información. Los archivos pueden exportarse si se necesita.

1. Haga clic en el icono de protocolo de la barra de menú para abrir el cuadro de diálogo de búsqueda.
2. Fije los criterios de búsqueda, incluyendo el tipo principal, el subtipo, la hora de inicio y la hora de finalización.
3. Haga clic en Buscar para buscar los archivos de protocolo. Los archivos de protocolo correspondientes se muestran en el cuadro de diálogo de protocolo.
4. Haga clic en Guardar protocolo para exportar los archivos de protocolo y guardarlos en su ordenador.

14. Mantenimiento y limpieza

14.1. Mantenimiento

Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa.

Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y evite que pueda ponerse en marcha de nuevo involuntariamente.

El funcionamiento seguro no está garantizado si:

- el aparato presenta daños visibles,

- el aparato no funciona.

Tenga en cuenta lo siguiente:

El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que deba controlar o mantener en el interior del aparato; no lo abra nunca.

14.2. Limpieza

Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede humedecer con agua templada.

Evite que entren líquidos en el aparato.

No utilice limpiadores químicos, pues podrían dañar (decolorar) la superficie de la carcasa y de la pantalla.

15. Eliminación de residuos

Atención: La directiva UE 2002/96/CE regula la recogida, tratamiento y reciclaje de los aparatos electrónicos al finalizar su vida útil. Este símbolo indica que, para proteger el medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas establecidas por la ley, separándolo de la basura doméstica o industrial. La eliminación del aparato usado se puede realizar a través de los distintos puntos de recogida oficiales disponibles en su país. Siga las normas locales en materia de eliminación de materiales. La Administración de su localidad le podrá ofrecer otros detalles relativos a la recogida (también en los países no miembros de la UE). La separación y reciclaje de materiales protegen los recursos naturales y garantizan que durante el reciclaje del producto se respeten todas las disposiciones relativas a la protección de la salud y el medio ambiente.

1. Datos técnicos

Número de modelo	TVIP21560
Dimensiones (AnxAlxP)	60 x 60 x 157 mm
Entrada de alarma (NO/NC)	1
Mensaje de alarma	E-mail, señal acústica, grabación en tarjeta SD
Conexiones	1x RJ45, 1x salida de audio, 1x CC, 1x entrada de alarma, 1x salida de alarma
Número de flujos paralelos	2
Salida de audio	Conector de 3,5 mmCodificación audio: G.711 / G.726 / MP2L2 / G.722
Modos de resolución	Flujo princip.: 1280 x 960, 704 x 576, 640 x 480Subflujo: 704 x 576, 640 x 480, 352 x 288, 320 x 240
Detección de movimiento	Sí
Sensor de imagen	Sensor CMOS 1/4" Progressive Scan
Elementos de imagen (efectivos)	1280 x 960 píxeles
Imagen sobrepuesta	Fecha, nombre de la cámara, zonas privadas
Frecuencia de cuadro	25 fps
Distancia focal	4,0 mm a F2.0
Tipo de cámara	Día/noche
Rango dinámico (WDR)	WDR digital
Regulación del obturador electrónico	1/3 - 1/100000 seg.
Compensación de contraluz	BLC, DWDR
Acceso simultáneo a la red	Sí
Angulo de visión horizontal	52,4°
Tipo de cámara	Cámara de día/noche con paneo e inclinación
Resolución máx. por velocidad de bits	1280 x 960 a 25 fps
Máx. temperatura de servicio	50°C
Máx. humedad del aire	95 %
Micrófono	Sí
Mín. temperatura de servicio	- 10°C
Luminosidad mínima a color	0,1 lux a (F1.2, AGC an)
Luminosidad mínima en B y N	0 lux
Ancho de banda de la red de vídeo	32 kBit/s - 8 MBit/s
Conexión a red LAN	RJ-45 Ethernet 10/100 Base-T
Conexión a red WLAN	IEEE802.11b, 802.11g, 802.11n
Protocolos de cámara de red	Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP
ONVIF	Perfil S
Alcance PIR	10 m
Zonas privadas	Sí (4)
Reducción del ruido	DNR
Clase de protección IP	20
Rango de giro e inclinación	0° - 355° / -20° - 90°
Fuente de alimentación	5 V CC (+/-10 %)
Dispositivo de memoria	Tarjeta micro SD (hasta 64 GB)
Idioma manual	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Idioma pantalla	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Consumo de corriente	Máx. 580 mA
Cambio día/noche	Filtro de bloqueo IR (ICR) abatible electromecánicamente
Navegadores compatibles	Mozilla Firefox, Safari, o Internet Explorer 6.x y superiores
Software compatible	ABUS VMS Express, IPCam App (iOS/Android)
Codificación	64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Compresión de vídeo	H.264, MJPEG
Balance de blancos	AWB
Homologaciones	CE, RoHS, REACH

17. Nota sobre la licencia GPL

En este punto es necesario señalar que las cámaras de vigilancia de red TVIP21560 contienen, entre otros, software de código abierto que se licencian exclusivamente bajo la GNU General Public License (GPL). Para garantizar un uso de los programas conforme a la licencia GPL, remitimos a las condiciones de licencia de la GP

TVIP21560

Este manual es una publicación de la Seguridad ABUS-Center GmbH & Co. KG, enlazador Kreuthweg 5, 86444 Affing. Todos los derechos reservados, incluyendo traducciones. Queda prohibida la reproducción, por ejemplo, Fotocopia, microfilm, o en los datos de los equipos electrónicos de procesamiento, sin la mautorización por escrito de la editorial. No puede ser reproducido en cualquier forma.

Este derecho para cambiar el estado de la técnica de la impresión.

Los cambios en la tecnología y el equipo.

Impronta
