| Producttype | IP-bewakingscamera |
| Merk | ABUS |
| Model | TVIP21560 |
| Maximale resolutie | 1920 x 1080 pixels (Full HD) |
| Nachtzicht | Ja, bereik tot 30 meter |
| Kijkhoek | 90° (horizontaal) |
| Voeding | 12 V DC of PoE (Power over Ethernet) |
| Stroomverbruik | Maximaal 5 W |
| Afmetingen (L x H x D) | 70 x 70 x 120 mm |
| Gewicht | 320 g |
| Beschermingsgraad | IP66 (weerbestendig) |
| Connectiviteit | Ethernet RJ45 10/100 Mbit/s |
| Opslag | MicroSD-kaart tot 128 GB |
| Hoofdfuncties | Bewegingsdetectie, e-mailmeldingen, nachtzicht, live streaming |
| Onderhoud en reiniging | Reinig de lens met een zachte, droge doek. Vermijd schurende producten. |
| Beveiliging | SSL/TLS-codering, wachtwoordauthenticatie |
| Onderdelen en repareerbaarheid | Vervangbare externe voeding, standaard Ethernetkabel |
| Algemene informatie | Gebruik binnen en buiten, bedrijfstemperatuur: -20 °C tot 50 °C |
Veelgestelde vragen - TVIP21560 ABUS
Gebruikersvragen over TVIP21560 ABUS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Bewakingscamera in PDF-formaat gratis! Vind uw handleiding TVIP21560 - ABUS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TVIP21560 van het merk ABUS.
GEBRUIKSAANWIJZING TVIP21560 ABUS
Gebruikershandleiding
Belangrijke aanwijzingen en FAQ's over dit product en andere producten vindt u op website
www.abus.com
Inleiding
Geachte klant,
Hartelijk dank voor de aankoop van dit product.
Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:
Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!
Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!
Alle genoemde firma- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
Neem bij vragen contact op met uw installateur of speciaalzaak!
De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.
Waarschuwing volgens § 201 van het Duitse Wetboek van Strafrecht:
Wie onbevoegd het niet-openbare, gesproken woord van anderen op een geluidsdrager opneemt of een dergelijke opname gebruikt of aan derden beschikbaar stelt, kan worden bestraft met een gevangenisstraf of geldboete!
Ook het onbevoegd niet voor zijn kennis bedoelde, niet-openbare, gesproken woord van anderen afluisteren met een afluisterapparaat en/of het opgenomen of afgeluisterde, niet-openbare, gesproken woord van anderen woordelijk of inhoudelijk openbaar maken, is strafbaar.
Uitsluiting van aansprakelijkheid
Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het bovenstaande adres.
ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.
ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.
Verklaring van symbolen
 | Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok. |
 | Een driehoek met uitroepteken wijst op belangrijke aanwijzingen in deze gebruikershandleiding die absoluut in acht genomen moeten worden. |
 | Dit symbool wijst op bijzondere tips en aanwijzingen over de bediening. |
Belangrijke veiligheidsinstructies
 | Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt vervalt het recht op garantie. We aanvaarden geen aansprakelijkheid voor gevolgschade! |
 | Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie! |
Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:
- Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.
- Het product kan al beschadigd raken door een val van slechts geringe hoogte.
- Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.
- Het apparaat is bestemd voor binnentoepassingen.
Voorkom tijdens het gebruik de volgende ongunstige omgevingscondities:
• Vocht of te hoge luchtvochtigheid
• Extreme kou of hitte
- Direct zonlicht
- Stof of brandbare gassen, dampen of oplosmiddelen
- Sterke trillingen
- Sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.
- De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.
Algemene veiligheidsinstructies:
- Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
- De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen.
- Steek geen voorwerpen door de openingen in het apparaat
- Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
- Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht.
- Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik!
- Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat vernielen en uw veiligheid in gevaar brengen (elektrische schok).
Veiligheidsinstructies
- Stroomvoorziening: voeding 100-240 VAC, 50/60 Hz / 5 VDC, 1 A (bij levering inbegrepen) Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u niet zeker weet welke voeding bij u beschikbaar is. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.
2. Overbelasting
Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.
3. Reiniging
Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het elektriciteitsnet los te koppelen.
Waarschuwingen
Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!
-
Neem de volgende aanwijzingen in acht om schade aan netsnoeren en netstekkers te vermijden:
-
Wijzig of manipuleer netsnoeren en netstekkers niet.
- Verbuig of verdraai het netsnoer niet.
- Als u het apparaat van het elektriciteitsnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker.
-
Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.
-
Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:
-
Open nooit de behuizing of de voeding.
- Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.
-
Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.
-
Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.
| Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring. | |
| In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.Sluit de installaties zo aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken. |
Uitpakken
Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.
| Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Als het apparaat beschadigd is, stuurt u het in de verpakking terug en informeert u de leveringsdienst. |
Inhoud
- Beoogd gebruik 218
- Leveringsomvang 218
- Kenmerken en functies....218
- Beschrijving van de camera 219
- Beschrijving van aansluitingen 219
- Montage / installatie....220
6.1. Camera monteren....220
6.2. Camera uitlijnen....220
-
Eerste ingebruikneming....221
-
Eerste toegang tot de netwerkcamera 222
- Wachtwoord opvragen....223
- Gebruikersfuncties.... 224
10.1. Menubalk 224
10.2. Live-beeldweergave.... 225
10.3. Audio-/videobesturing....225
10.4. Camerabesturing 226
10.4.1. PTZ-besturing 226
10.4.2. Preset-instellingen 226
- Afspelen....227
- Configuratie 228
12.1. Lokale configuratie.... 228
12.2. Basisconfiguratie 230
12.3. Geavanceerde configuratie 231
12.3.1. Systeem....231

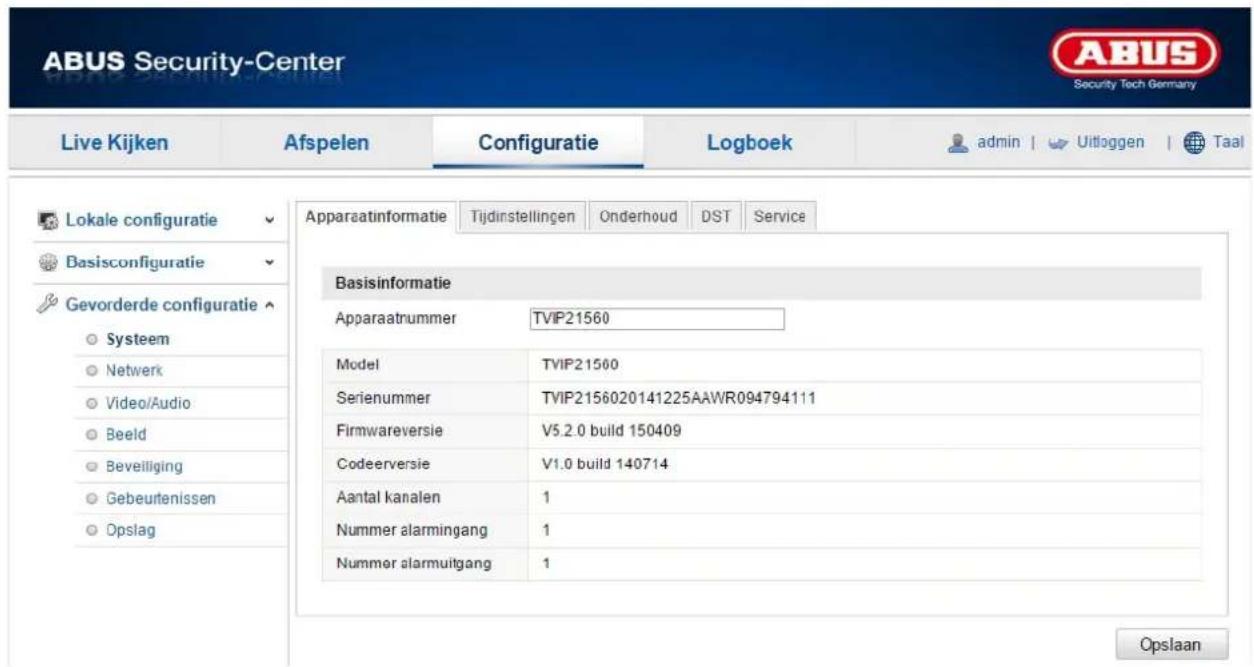

12.3.1.1. Apparaatinformatie 232

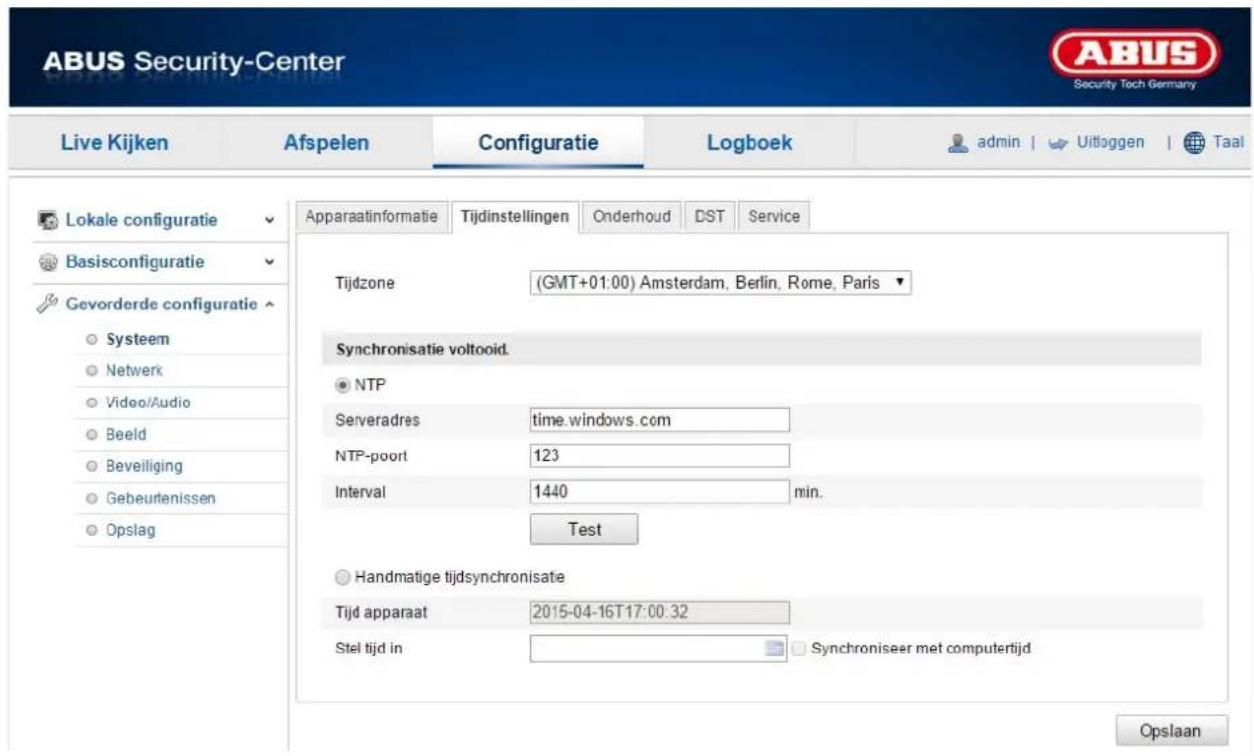

12.3.1.2. Tijdinstellingen 233
12.3.1.3. Onderhoud....234
12.3.1.4. Zomertijd.... 235

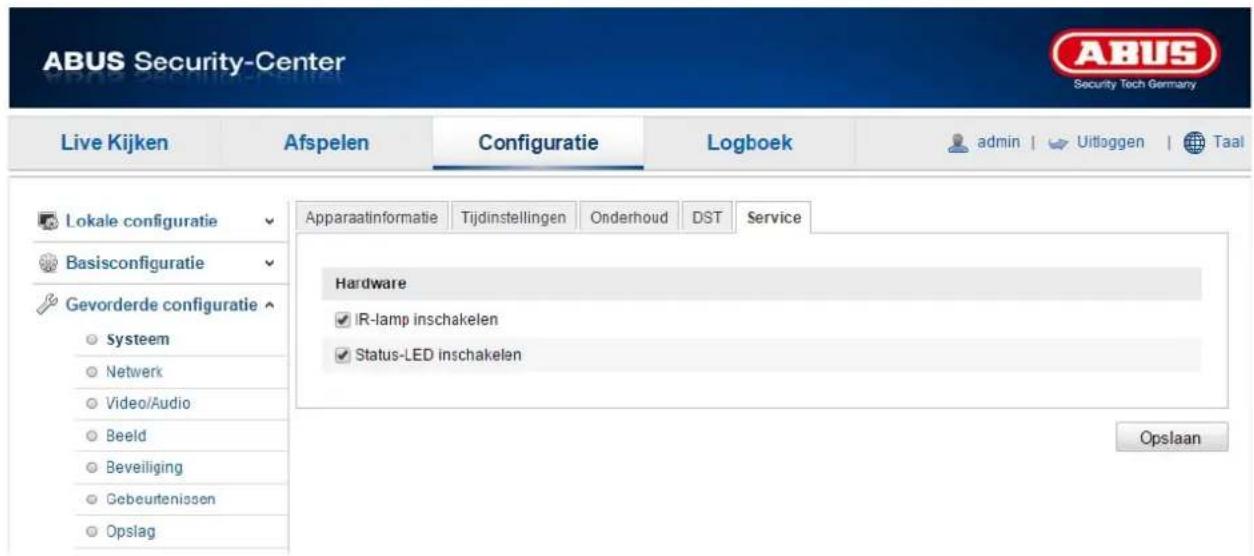

12.3.1.5. Service 236
12.3.2. Netwerk.... 237
12.3.2.1. TCP/IP 238
12.3.2.2. Poort 240

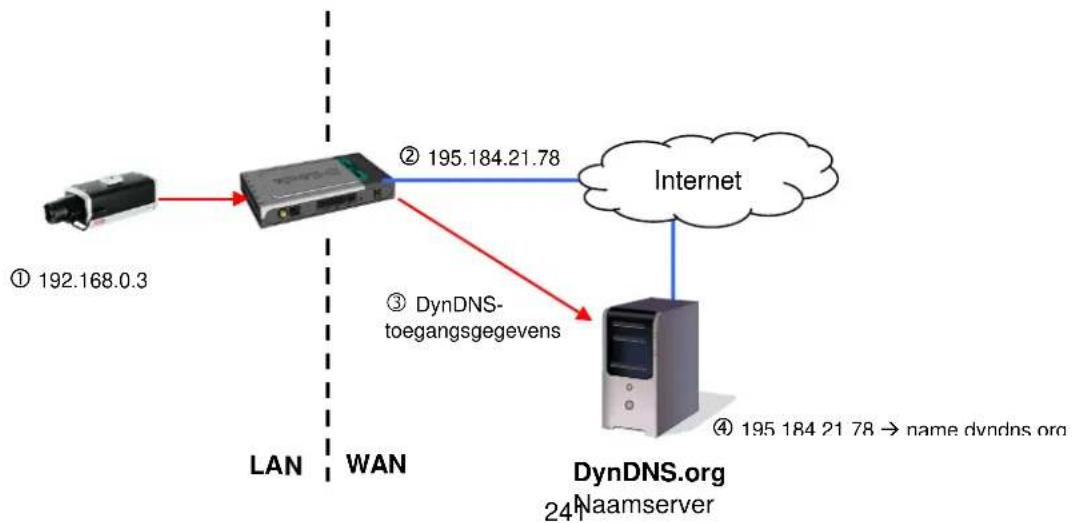

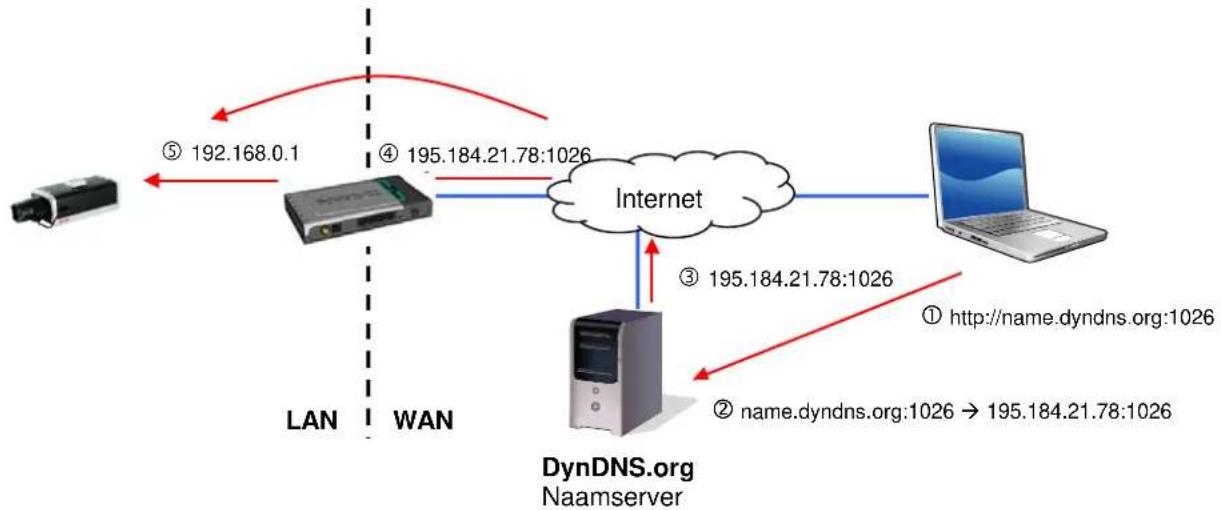

12.3.2.3. DDNS 241

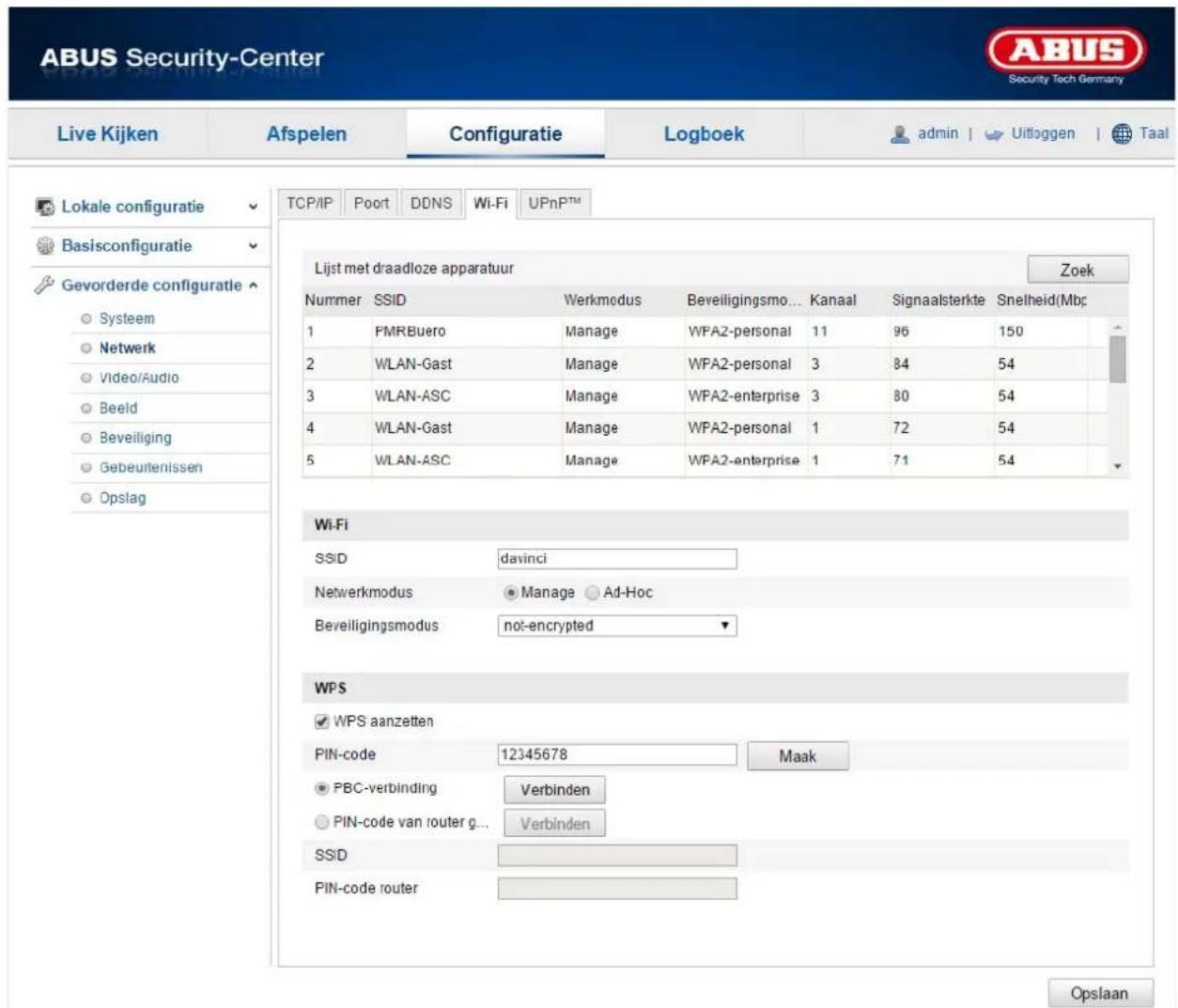

12.3.2.5.WiFi....244
12.3.2.6. UPnP™ 246
12.3.3. Video / audio.... 247

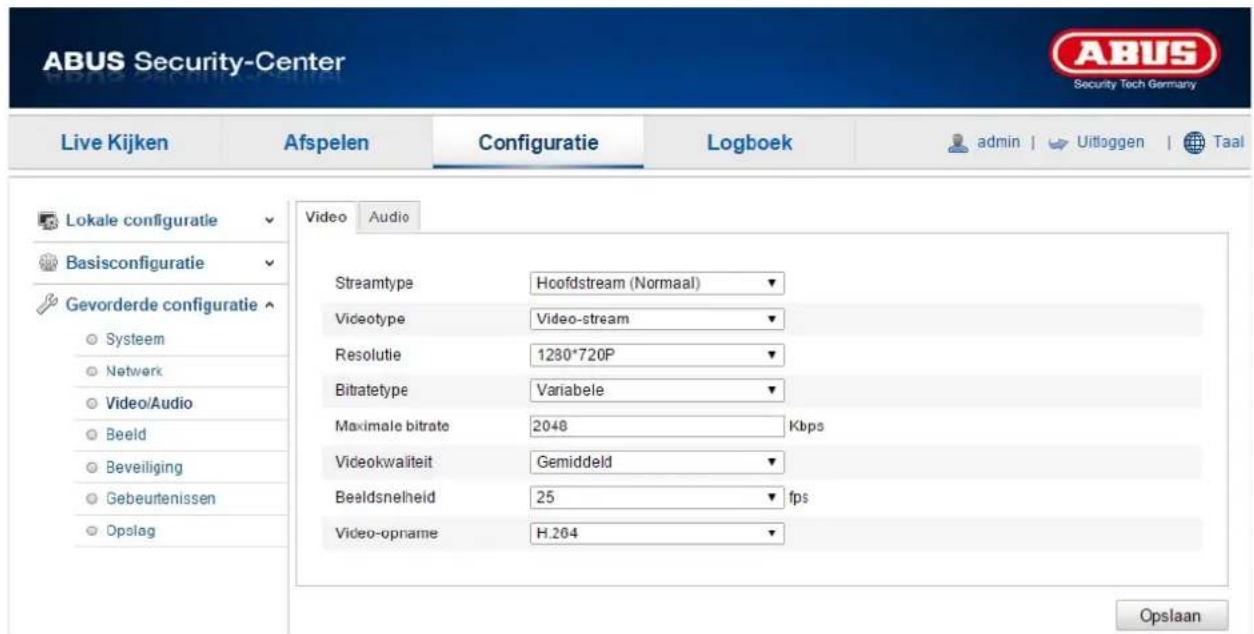

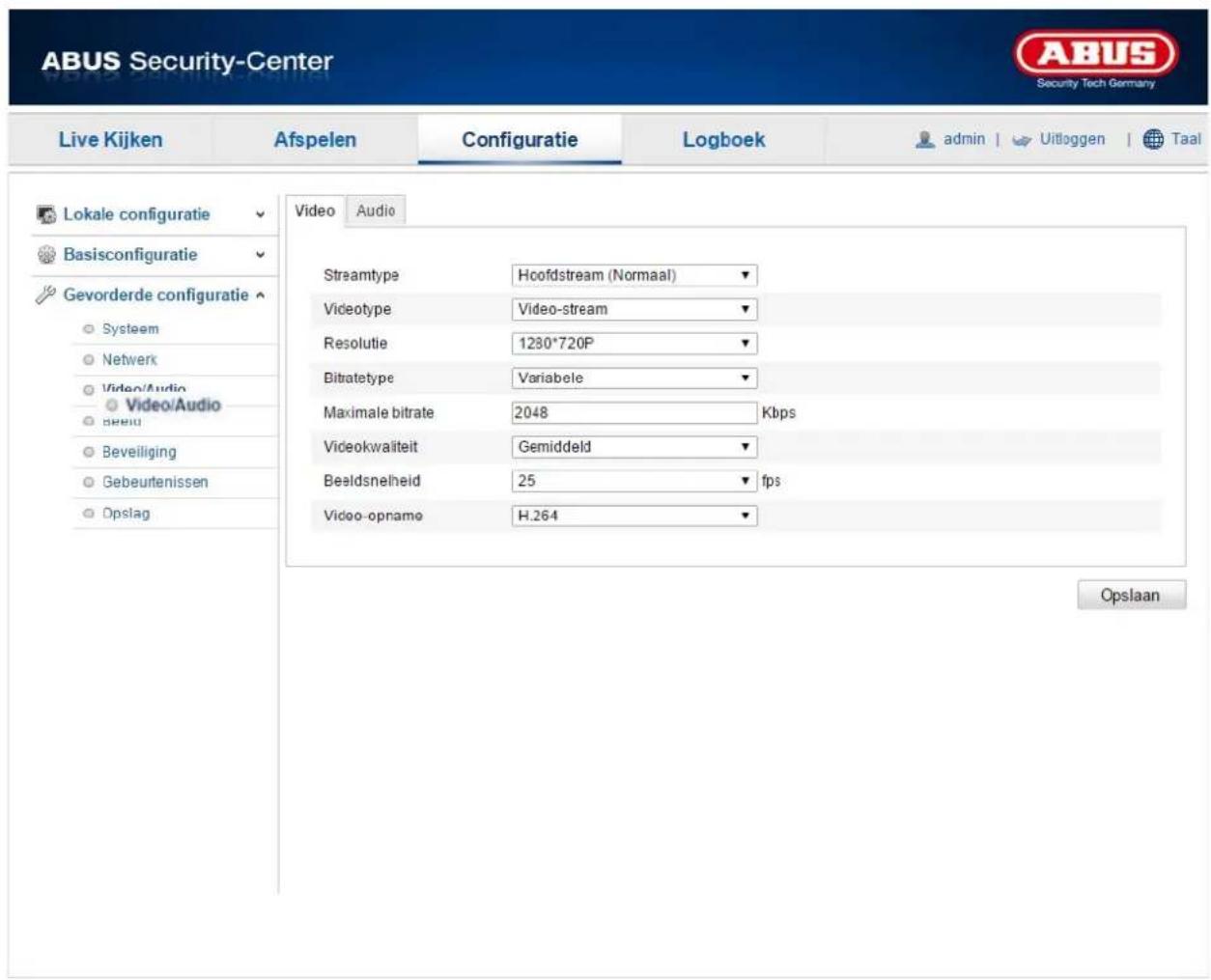

12.3.3.1. Video 248
12.3.3.2. Audio 249
12.3.4. Beeld 250

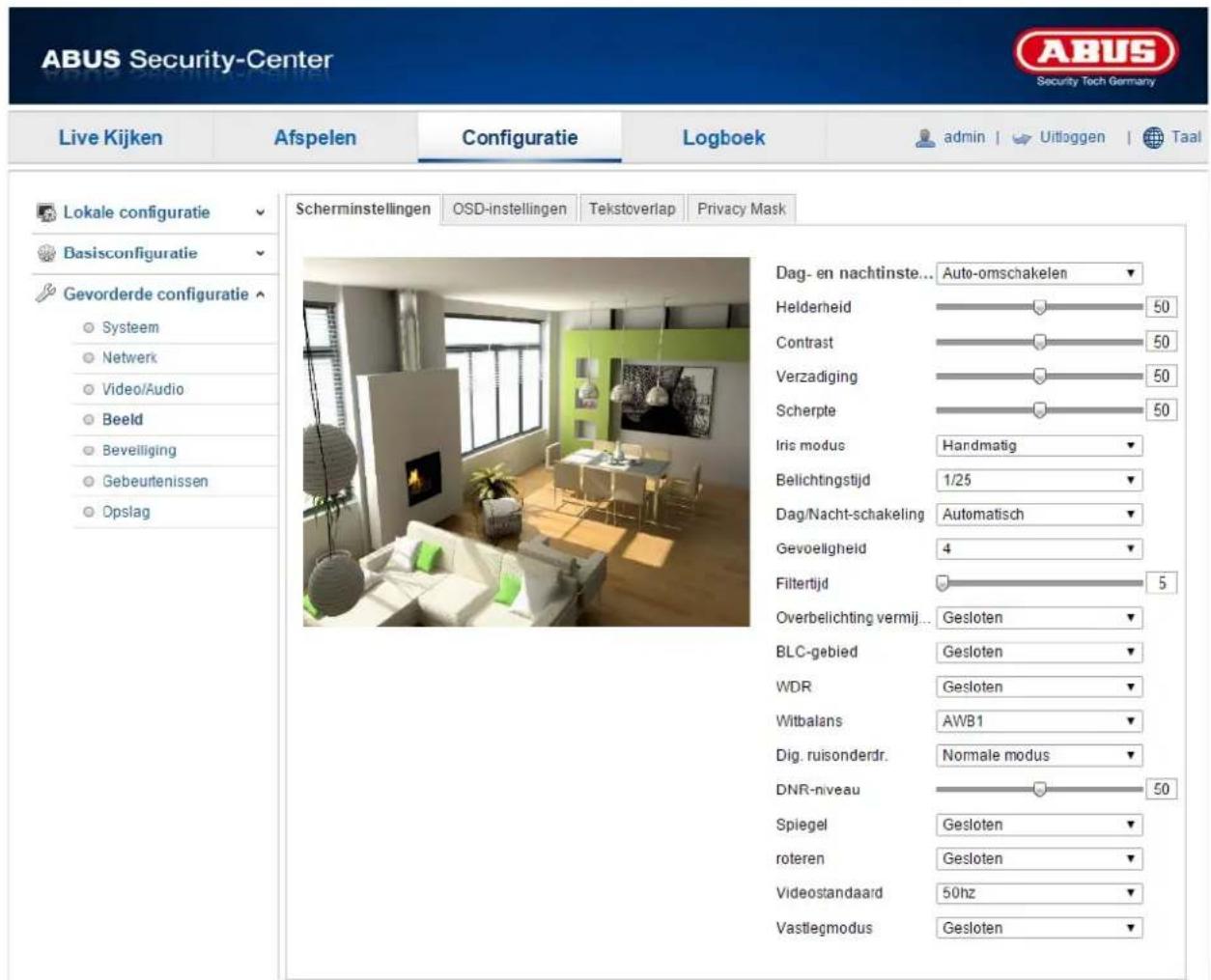

12.3.4.1. Weergave-instellingen 251

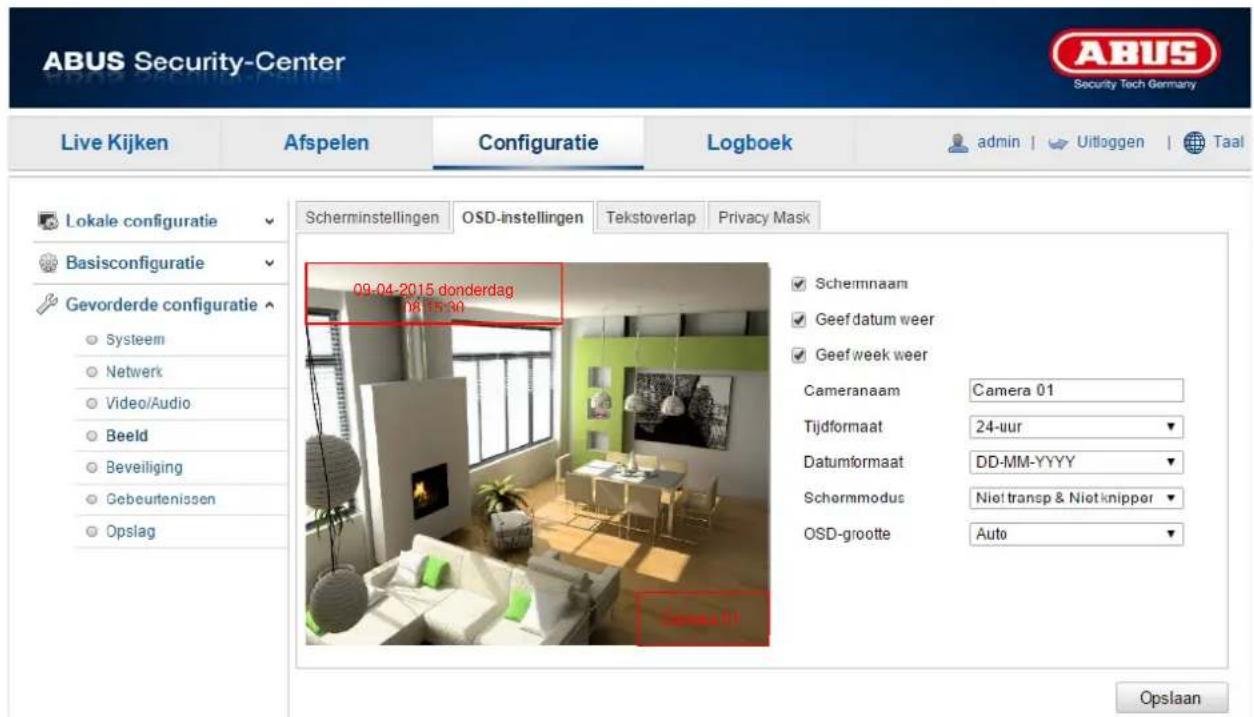

12.3.4.2. OSD-instellingen.... 254

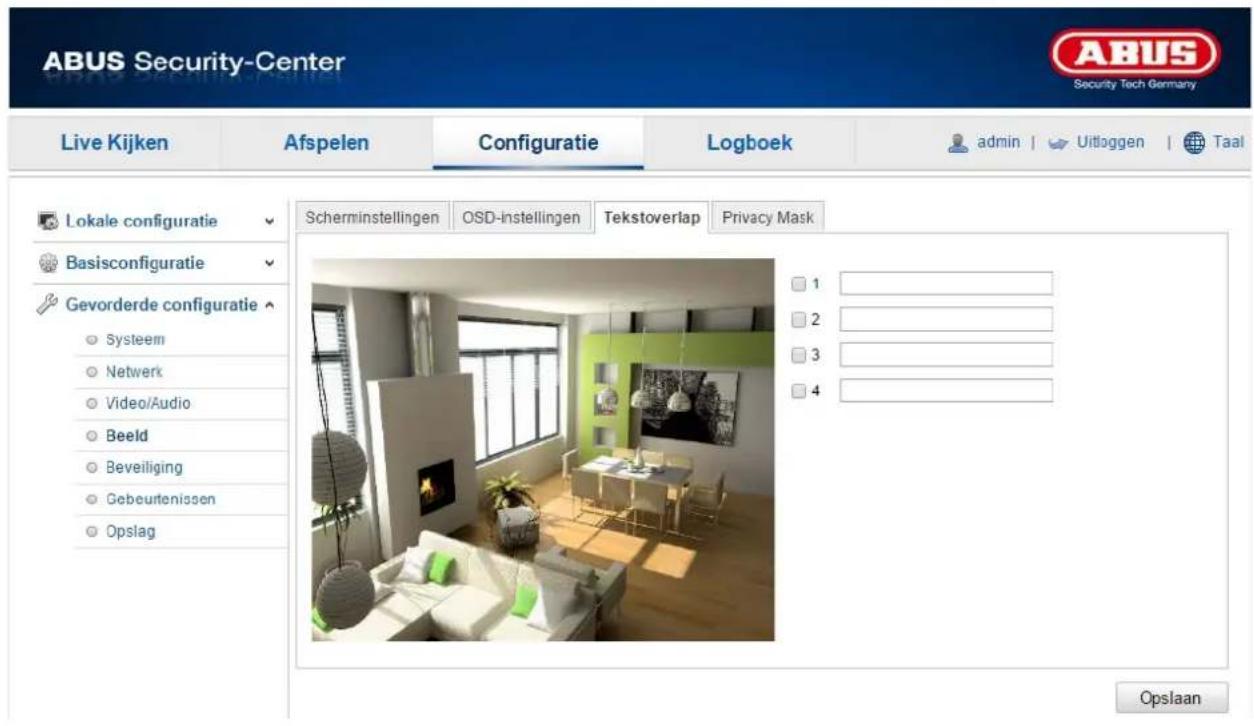

12.3.4.3. Tekstoverlay 255
12.3.4.4. Privé-zone maskering 256
12.3.5. Veiligheid 257

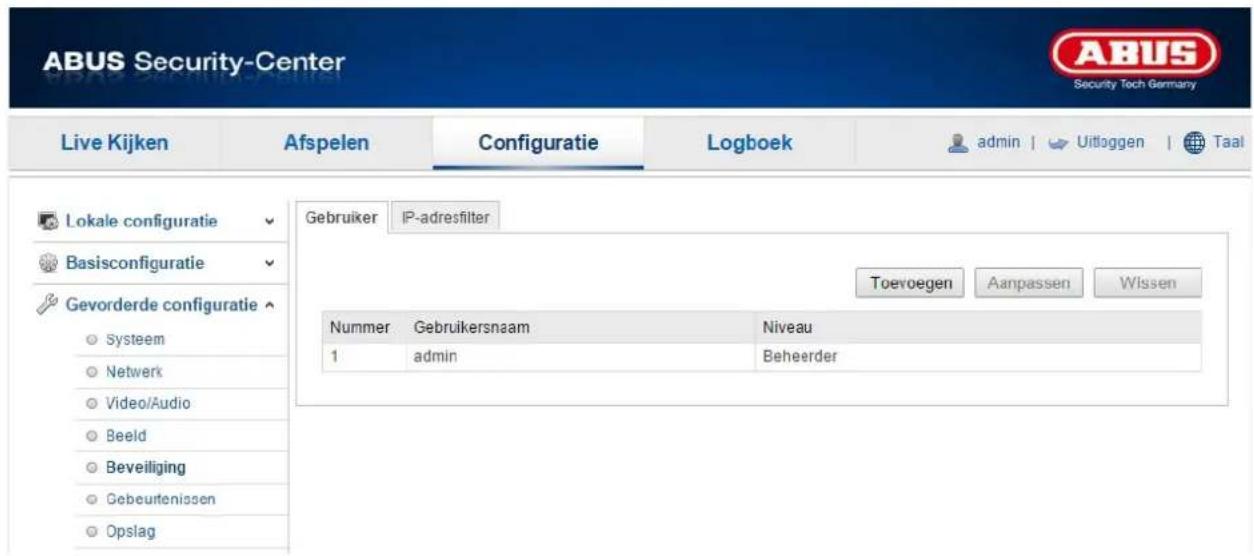

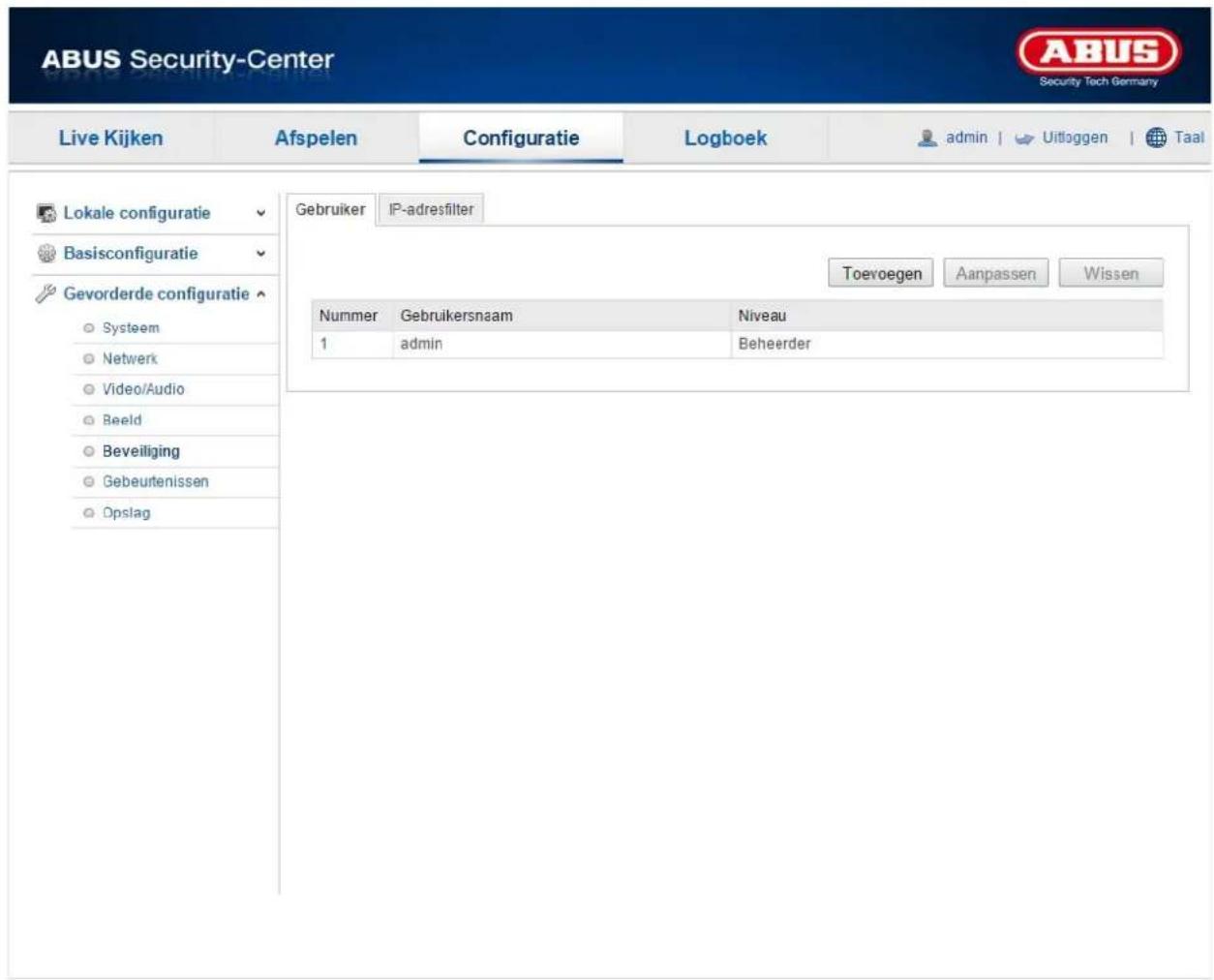

12.3.5.1. Gebruikers 258
12.3.5.2. IP-adresfilter 259
12.3.6. Gebeurtenissen 260

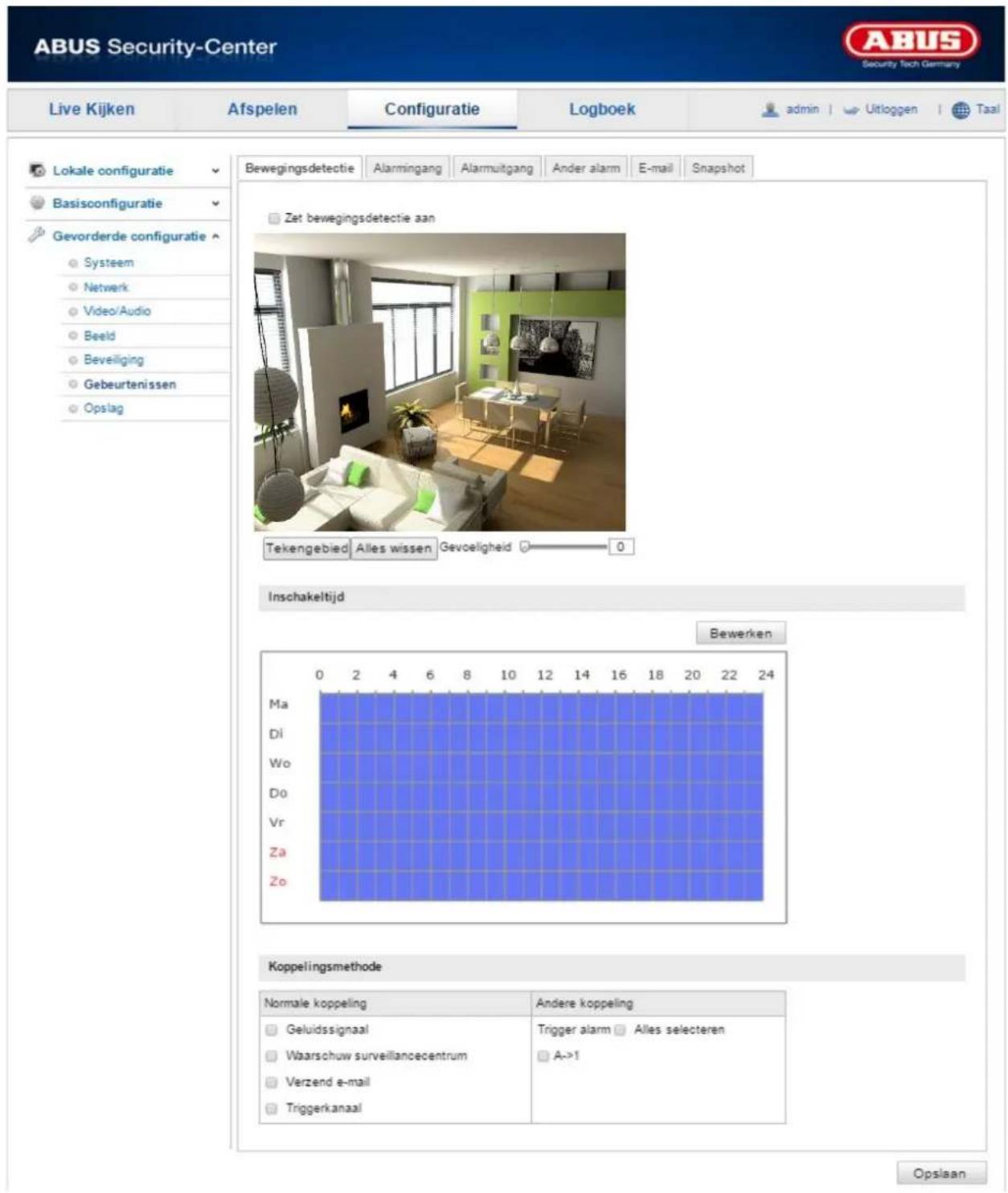

12.3.6.1. Bew.-detectie 261

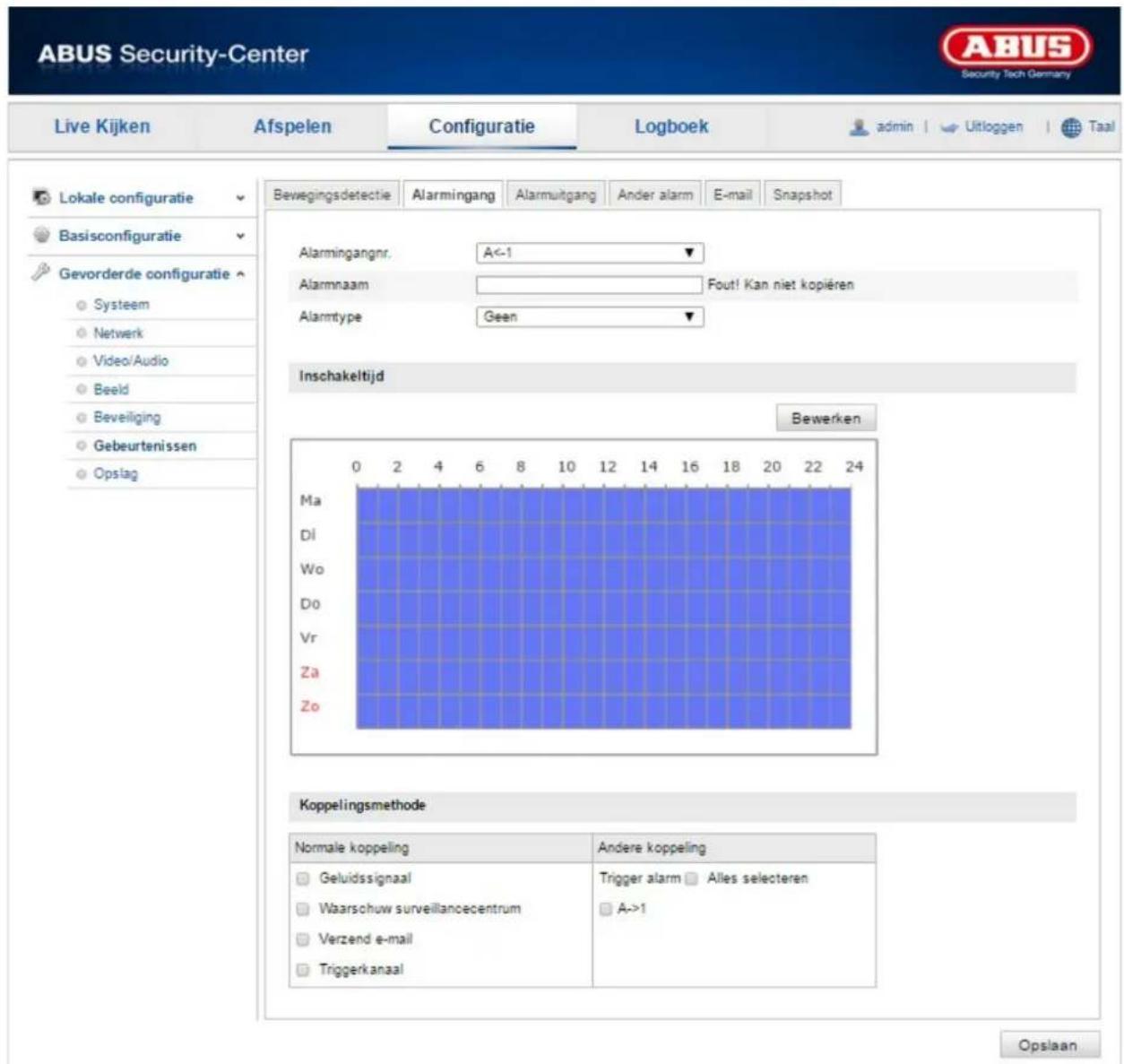

12.3.6.2. Alarmingang.... 263
12.3.6.3. Alarmuitgang.... 265

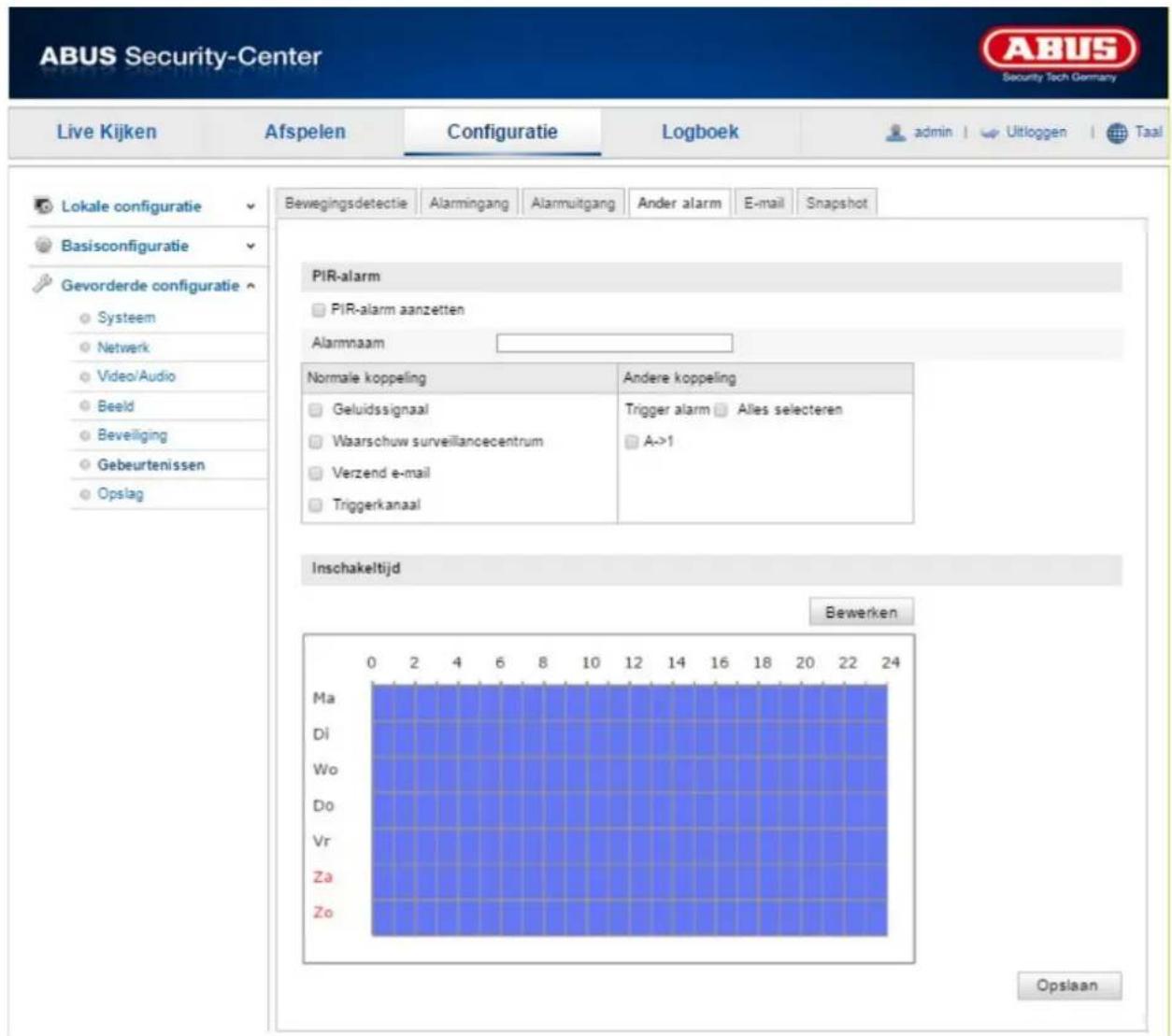

12.3.6.4. Ander alarm 267
12.3.6.5. E-mail.... 269
12.3.6.6. Snapshot.... 271
12.3.7. Opslaan 273

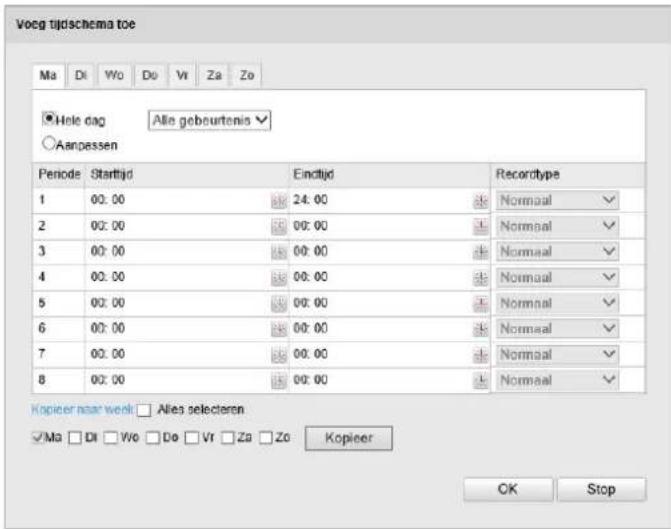

12.3.7.1. Opnameschema 274
12.3.7.2. Geheugenbeheer 276
- Protocol....277
- Onderhoud en reiniging 278
14.1. Onderhoud....278
14.2. Reiniging 278
- Afvoer 278
- Technische gegevens....279
- Opmerkingen over de GPL-licentie 280
1. Beoogd gebruik

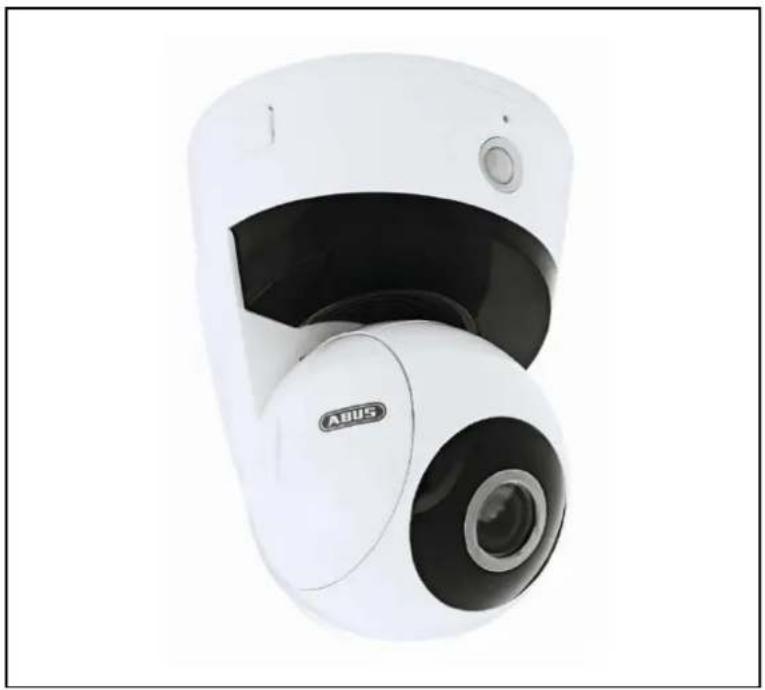

Deze draai- en kantelbare WLAN-camera is een veelzijdige bewakingsoplossing voor thuis of op kantoor. De camera kan zonder extra LAN-kabel via WLAN in een netwerk worden geïntegreerd en beschikt over bewegingsdetectie met passieve infrarood-sensor en geïntegreerde luidspreker, die bij een alarm een hard geluid afgeeft. Met de luidspreker en de ingebouwde microfoon is bovendien via de webinterface van de camera en een op de computer aangesloten microfoon een Two-way-audiocommunicatie mogelijk. Door de alarmuitgang kunnen externe alarmgevers, bijv. een sirene of licht, worden aangestuurd, die bij een detectie reageren.
De camera beschikt bovendien over 12 geïntegreerde infrarood-LED's die in het donker worden geactiveerd waardoor de camera geschikt is voor 24/7-bewakingstoepassingen. Zelfs als het helemaal donker is, maakt de camera gedetailleerde opnames waardoor objecten tot 5 meter kunnen worden geïdentificeerd. De WDR-functie zorgt daarentegen bij te veel tegenlicht voor een optimale vereffening van de beeldcontrasten.
2. Leveringsomvang
WLAN 720p draai-/kantelbaar Binnencamera met alarmfunctie
Beknopte handleiding
Bevestigingsmateriaal
3. Kenmerken en functies
- Draai- en kantelbare WLAN-camera met infrarood-nachtzichtfunctie en bewegingsdetectie
• Hoge en gedetailleerde resolutie, dankzij 1280 x 720 pixels bij 25 beelden/seconde - Geïntegreerde luidspreker, die bij een gebeurtenis luid alarm slaat
- Via internet en met mobiele apparatuur toegang tot live-beelden, en draaien en kantelen via IPCam-app en browser
- Geïntegreerd MicroSD-kaartslot voor interne gegevensopslag als back-up oplossing
• 12 geïntegreerde IR-LED's die bij duisternis worden geactiveerd
• Bewegingsdetectie met passieve infrarood-sensor - Met WDR-functie voor de tegenlichtcompensatie – ideaal voor ingangen
- Met alarmuitgang voor het aansturen van een externe alarmgever (bijv. sirene, licht)
• WPS-toets voor de eenvoudige opbouw van de WLAN-verbinding
4. Beschrijving van de camera
| Nr. | Beschrijving |
| 1 | Objectief |
| 2 | PIR – passieve infrarood sensor |
| 3 | Microfoon |
| 4 | IR-LED's |
| 5 | LED-statusbalk |
| 6 | WPS-toets en microSD-kaartslot |
5. Beschrijving van aansluitingen
| Nr. | Beschrijving |
| 1 | LAN-aansluiting |
| 2 | Resetknop |
| 3 | Alarm in- en uitgangI = ingangG = massaO = uitgang |
| 4 | 5 V DC spanningsaansluiting |
| 5 | Audio-uitgang |
6. Montage / installatie
6.1. Camera monteren
LET OP!
Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.
Gebruik de meegeleverde boorsjabloon voor het boren van de bevestigingsgaten.
Boor de gaten en plaats de meegeleverde pluggen.
Gebruik de meegeleverde schroeven om de plafondsteun te bevestigen.
Let erop dat de pijl en het opschrift "FRONT" op de plafondsteun in de gewenste richting wijzen.
6.2. Camera uitlijnen
Plaats nu de camera op de plafondsteun en klik de camera vast door deze tegen de klok in te draaien.
7. Eerste ingebruikneming
De netwerkcamera herkent automatisch of er een directe verbinding tussen de pc en de camera tot stand moet worden gebracht. Hiervoor is geen cross-over netwerkkabel vereist. Voor de directe aansluiting voor de eerste ingebruikneming kunt u de meegeleverde patchkabel gebruiken.
Directe aansluiting van de netwerkcamera op een pc/laptop
- Controleer of u een netwerkkabel van het type Cat5 gebruikt.
- Verbind de kabel met de ethernet-interface van de pc/laptop en de netwerkcamera.
- Sluit de voedingsspanning van de netwerkcamera aan.
- Configureer de netwerkinterface van uw pc/laptop op het IP-adres 192.168.0.2 en de standaard-gateway op 192.168.0.1
- Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.
Aansluiting van de netwerkcamera op een router/switch
- Controleer of u een Cat5 netwerkkabel voor de netwerkverbinding gebruikt.
- Verbind de pc/laptop met de router/switch.
- Verbind de netwerkcamera met de router/switch.
- Sluit de voedingsspanning van de netwerkcamera aan.
- Wanneer er in uw netwerk een naamserver (DHCP) beschikbaar is, stelt u de netwerkinterface van uw pc/laptop in op "Automatisch een IP-adres verkrijgen".
- Indien er geen naamserver (DHCP) beschikbaar is, configureert u de netwerkinterface van uw pc/laptop op 192.168.0.2 en de standaard-gateway op 192.168.0.1
- Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.
8. Eerste toegang tot de netwerkcamera
De eerste toegang tot de netwerkcamera wordt uitgevoerd met behulp van de ABUS IP-installer. Nadat de assistent is gestart, zoekt deze naar alle aangesloten ABUS netwerkcamera's en videoservers in uw netwerk.
U vindt het programma op de meegeleverde CD-ROM. Installeer het programma op uw pc en voer het uit.
Indien een DHCP-server in uw netwerk aanwezig is, wordt het IP-adres voor zowel uw pc/laptop als de netwerkcamera automatisch toegewezen.
Indien geen DHCP-server beschikbaar is, stelt de netwerkcamera automatisch het volgende IP-adres in: 192.168.0.100.
Uw pc-systeem moet zich in hetzelfde IP-subnet bevinden om een communicatie met de netwerkcamera tot stand te kunnen brengen (PC IP-adres: bijvoorbeeld 192.168.0.2).
| De standaardinstelling van de netwerkcamera staat op “DHCP”. Indien er geen DHCP-server in uw netwerk aanwezig is, adviseren wij na de eerste toegang tot de netwerkcamera het IP-adres handmatig op een vaste waarde in te stellen. |
9. Wachtwoord opvragen
De netwerkcamera heeft standaard een administratorwachtwoord. Om veiligheidsredenen dient de administrator echter onmiddellijk een nieuw wachtwoord in te stellen. Nadat dit administratorwachtwoord is opgeslagen, vraagt de netwerkcamera bij iedere toegang naar de gebruikersnaam en het wachtwoord.
Het administratoraccount is in de fabriek als volgt vooringesteld: Gebruikersnaam "admin" en wachtwoord "12345" Bij iedere toegang tot de netwerkcamera verschijnt in de browser een authenticatievenster en wordt om gebruikersnaam en wachtwoord gevraagd. Als uw individuele instellingen voor het administratoraccount niet meer toegankelijk zijn, neem dan contact op met onze technische support.
Voer de volgende stappen uit om de gebruikersnaam en het wachtwoord in te voeren:
Open Internet Explorer en voer het IP-adres van de camera in (bijv. "http://192.168.0.100").
U wordt gevraagd zich te authenticeren:
-> U bent nu met de netwerkcamera verbonden en ziet al een videostream.
10. Gebruikersfuncties
Open de startpagina van de netwerkcamera. De interface bestaat uit de volgende hoofdonderdelen:
10.1. Menubalk
Klik op één van de tabbladen "Live-weergave" "Afspelen", "Configuratie" of "Protocol".
| Knop Beschrijving | |
| admin | Weergave van de aangemelde gebruiker |
| Uitloggen | Afmelden van de gebruiker |
| Taal | Keuze van de gewenste taal |
10.2. Live-beeldweergave
Door dubbelklikken kunt u op volledig scherm overschakelen.
| Knop Beschrijving | |
 | 4:3 weergave activeren |
 | 16:9 weergave activeren |
 | Originele grootte weergeven |
 | Weergave automatische aan browser aanpassen |
| Sub-Stream Main Stream | Selectie van het streamingtype voor de live-weergave |
10.3. Audio-/videobesturing
| Knop | Beschrijving |
 | Live-weergave deactiveren |
 | Live-weergave activeren |
 | Geluid activeren / deactiveren, volume aanpassen |
 | Microfoon aan / uit. Bij geactiveerde microfoon is communicatie van pc naar camera mogelijk. (audio-uitgang aan camera) |
 | Direct beeld (momentopname) |
 | Handmatig opnane starten / stoppen |
 | In/uit digitale zoom |
 | 3D-zoom starten stoppen |
10.4. Camerabesturing
10.4.1. PTZ-besturing
Om de PTZ-besturing weer te geven, klikt u in de live-weergave op het veld
| Knop Beschrijving | |
 | Pijltoetsen:Besturing van de draai- en kantelbewegingen |
| Aanpassing PT-snelheid |
10.4.2. Preset-instellingen
Selecteer het tabblad Preset om tot 16 presetpositions op te roepen, in te stellen en te wissen. Gebruik de PTZ-stuurknoppen om de gewenste positie te selecteren.
Klik op de knop om de preset te maken.
| Knop Beschrijving | |
 | De gewenste presetpositie kiezen. De geselecteerde positie verschijnt blauw. |
 | Positie oproepen |
| [BCZA] | Positie aanmaken |
 | Positie wissen |
11. Afspelen
Bij het afspelen kunt u de op de microSD-kaart opgenomen gegevens weergeven. Kies in de kalender de gewenste dag en klik op "Zoeken".
In de tijdlijst worden de opnamen van de geselecteerde dag weergegeven. De kleurcode geeft het gebeurtenis van de opname aan.
Onder de afspeeltijd kunt u de tijd voor de gewenste opname instellen.
12. Configuratie
12.1. Lokale configuratie
Onder het menupunt "Lokale configuratie" kunt u instellingen voor de bestandspaden van de opname en momentopnames aanpassen.
Bestandsinstellingen voor opname
Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor gedownloade bestanden definiëren. Klik op "Opslaan" om de wijzigingen over te nemen.
Opslaan onder
Hier kunt u het bestandspad vastleggen dat moet worden gebruikt voor handmatige opnames. Als standaardpad wordt C:\
Download. Bestand opslaan als
Hier kunt u het bestandspad voor opgeslagen video's vastleggen.
Het standaardpad is: C:\
Beeld- / knipinstellingen
Hier kunt u de paden voor directe beelden, snapshots tijdens het afspelen en bewerkte video's vastleggen.
Live-snapshot bewaren onder
Selecteer het bestandspad voor directe beelden uit de live-weergave.
Het standaardpad is: C:\
Snapshots opslaan bij afspelen
Hier kunt u het pad vastleggen waaronder de directe beelden uit de weergave moeten worden opgeslagen.
Het standaardpad is: C:\
Clips opsl. onder
Hier kunt u het opslagpad vastleggen waaronder bewerkte video's moeten worden opgeslagen.
Het standaardpad is: C:\
12.2. Basisconfiguratie
Alle instellingen van de "Basisconfiguratie" staan ook onder het menupunt "Geavanceerde configuratie". Neem hiervoor ook de kolom "Beschikbaar in" onder de beschrijvingen van "Geavanceerde configuratie" in acht.
12.3. Geavanceerde configuratie
12.3.1. Systeem
| Menupunt | Beschrijving | Beschikbaar in modus |
| Apparaatinformatie | Weergave van de apparaatinformatie | Basisconfiguratie, Geavanceerde Configuratie |
| Tijdinstellingen | Configuratie van de tijdweergave | Basisconfiguratie, Geavanceerde Configuratie |
| Onderhoud | Configuratie voor onderhoud van het systeem | Basisconfiguratie, Geavanceerde Configuratie |
| Zomertijd | Configuratie van de automatische zomertijdomstelling | Geavanceerde Configuratie |
| Service | Configuratie van de speciale functies Geavanceerde | Configuratie |
12.3.1.1. Apparaatinformatie
Basisinfo
Apparaatnaam:
Hier kunt u een apparaatnaam voor de camera invoeren. Klik op "Opslaan" om deze over te nemen.
Model:
Weergave van het modelnummer
Serienummer:
Weergave van het serienummer
Firmwareversie:
Weergave van de firmwareversie
Cod.-versie:
Weergave van de coderingsversie
Aantal kanalen:
Weergave van het aantal kanalen
Aantal alarmingangen:
Weergave van de alarmingangen
Aantal alarmingangen:
Weergave van de alarmuitgangen
12.3.1.2. Tijdinstellingen
Tijdzone
Selectie van de tijdzone (GMT)
Tijd sync.
NTP
Met het Network Time Protocol (NTP) kan de tijd van de camera met een tijdserver worden gesynchroniseerd.
Activeer NTP om de functie te gebruiken.
Serveradres
IP-serveradres van de NTP-server.
NTP-poort
Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)
Interval
Hier wordt het interval in minuten voor de synchronisatie van de tijd ingevoerd.
Druk op "Test" om een test te starten.
Weergave van de apparaattijd van de computer
Tijdinstelling
Weergave van de actuele tijd aan de hand van de tijdzone-instelling.
Klik op "Synchronisatie met computertijd" om de apparaattijd van de computer over te nemen.
Klik op "Opslaan" om de instellingen over te nemen
12.3.1.3. Onderhoud
Opnieuw opstarten
Klik op "Opnieuw opstarten" om het apparaat opnieuw te starten.
Standaard
Herstellen.
Klik op "Herstellen" om alle parameters behalve de IP-parameters op de standaardinstellingen terug te zetten.
Standaard
Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.
Conf.bestand imp.
Config.-bestand
Selecteer hier het bestandspad om een configuratiebestand te importeren.
Status
Weergave van de importstatus
Configuratiebestand exporteren
Klik hier om een configuratiebestand te exporteren.
Remote-upgrade
Firmware
Selecteer het pad om de camera met een nieuwe firmware te vernieuwen.
Status
Weergave van de upgradestatus.
Klik op "Opslaan" om de instellingen over te nemen
12.3.1.4. Zomertijd
Zomertijd
DST activeren
Selecteer "Zomertijd" om de systeemtijd automatisch aan de zomertijd aan te passen.
Starttijd
Leg het tijdstip voor de omstelling naar zomertijd vast.
Eindtijd
Leg het tijdstip voor omstelling naar wintertijd vast.
DST Bias
Stel hier het tijdsverschil in minuten in.
Klik op "Opslaan" om de instellingen over te nemen
12.3.1.5. Service
Hardware
IR-licht activeren
Activeer het IR-licht of deactiveer het IR-licht permanent.
Status-LED activeren
Activeer of deactiveer de status-LED van de camera permanent.
Klik op "Opslaan" om de instellingen over te nemen
12.3.2. Netwerk
| Menupunt | Beschrijving | Beschikbaar in modus |
| TCP/IP | Instelling TCP/IP-gegevens | Basisconfiguratie, Geavanceerde Configuratie |
| Poort | Instellingen van de gebruikte poorten | Basisconfiguratie, Geavanceerde Configuratie |
| DDNS | Instellingen van de DDNS-gegevens | Geavanceerde Configuratie |
| WiFi | Instellingen van de WLAN-toegangsgegevens | Geavanceerde Configuratie |
| UPnPTM | Instellingen van de UPnP-gegevens | Geavanceerde Configuratie |
12.3.2.1. TCP/IP
Om de camera via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden geconfigureerd.
NIC kiezen:
Kies de netwerkinterface die u wilt configureren. De camera kan via LAN of WLAN met het netwerk worden verbonden.
DHCP
Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en kunnen niet handmatig worden gewijzigd.
Indien er geen DHCP-server beschikbaar is, vul dan de volgende gegevens handmatig in.
IPv4-adres
IP-adres voor de camera instellen
IPv4-subnetmasker
Handmatige instelling van het subnetmasker voor de camera
IPv6 Standard Gateway
Instelling van de standaardrouter voor de IP-camera
IPv6-modus
Handmatig: Handmatige configuratie van de IPv6-gegevens
DHCP: De IPv6-verbindingsgegevens worden beschikbaar gesteld door de DHCP-server.
Route Advertisement: De IPv6-verbindingsgegevens worden door de DHCP-server (router) in
combinatie met de ISP (Internet Service Provider) ter beschikking gesteld.
IPv6-adres
Weergave van het IPv6-adres. In de IPv6-modus "Handmatig" kan het adres geconfigureerd worden.
IPv6-subnetmasker
Weergave van het IPv6-subnetmasker.
IPv6 Standard Gateway
Weergave van de lpv6 Standard Gateway (standaardrouter)
MAC-adres
Hier wordt het IPv4-hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.
MTU
Instelling van de overdrachtssnelheid. Kies een waarde 500 - 9676. Standaard is 1500 vooringesteld.
DNS-server
Voorkeur DNS-server
Voor sommige toepassingen zijn DNS-serverinstellingen vereist (bijvoorbeeld verzenden van e-mails).
Voer hier het adres van de voorkeur DNS-server in.
Altern. DNS-server
Indien de voorkeur DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt. Leg hier het adres van de alternatieve server vast.
Klik op "Opslaan" om de instellingen over te nemen
12.3.2.2. Poort
Indien u externe toegang tot de camera wenst, moeten volgende poorten worden geconfigureerd.
HTTP-poort
Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen
RTSP-poort
De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen
HTTPS-poort
De standaardpoort voor de HTTPS-overdracht is 443.
SDK-poort (stuurpoort)
De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.
Klik op "Opslaan" om de instellingen over te nemen
12.3.2.3. DDNS
DDNS
DynDNS of DDNS (Dynamic Domain Name System entry) is een systeem dat in realtime domeinnaamregistraties kan vernieuwen. De netwerkcamera beschikt over een geïntegreerde DynDNS-client die automatisch het IP-adres bij een DynDNS-provider kan verversen. Indien de netwerkcamera zich achter een router bevindt, adviseren we de DynDNS-functie van de router te gebruiken.
De afbeelding verduidelijkt de toegang tot / actualisering van het IP-adres bij de DynDNS-service.
DDNS activeren
Activeert of deactiveert de DDNS-functie.
DDNS-type
Selecteer een van de DDNS-types. U kunt kiezen tussen "DynDNS" en "ABUS DDNS".
Serveradres
Selecteer een DDNS-serviceprovider. U dient over een geregistreerde toegang bij deze DDNS-serviceprovider te beschikken (bijv. www.dyndns.org).
Indien u als DDNS-type "ABUS DDNS" heeft geselecteerd, verschijnt het serveradres grijs.
Domein
Voer hier de geregistreerde domeinnaam (host-service) in (bijv. mijnIPcamera.dyndns.org).
Poort
Leg hier de poortforwarding vast.
Gebruikersnaam
Gebruikersidentificatie van uw DDNS-account
Wachtwoord
Wachtwoord van uw DDNS-account
Bevestigen
Wachtwoordbevestiging is hier verplicht.
DDNS-account aanmaken
Nieuw account bij DynDNS.org aanmaken:
Accountinformatie bewaren:
DynDNS.com
Noteer uw gebruikersgegevens en kopieer deze in de configuratie van de netwerkcamera.
Toegang tot de netwerkcamera via DDNS
Indien uw netwerkcamera zich achter een router bevindt, moet de toegang via DynDNS in de router geconfigureerd worden. Hiervoor vindt u op de ABUS Security-Center homepage www.abus-sc.com een beschrijving van de DynDNS-router-configuratie voor gangbare router-modellen.
De volgende afbeelding verduidelijkt de toegang tot een netwerkcamera achter een router via DynDNS.org.
Voor de DynDNS-toegang via een router moet een poortforwarding van alle relevante poorten (in ieder geval RTSP + HTTP) op de router worden ingesteld.
Klik op "Opslaan" om de instellingen over te nemen. Bij wijzigingen in de netwerkconfiguratie moet de camera opnieuw worden opgestart (Systeem \ Onderhoud \ Opnieuw starten)
ABUS DDNS
- Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abusserver.com inrichten. Neem hiervoor de FAQ's op de website in acht.
- Activeer het keuzevakje "DDNS activeren" en selecteer dan het DDNS-type "ABUS DDNS"
- Neem uw gegevens over met "Opslaan". Het IP-adres van uw internetverbinding wordt nu elke minuut op de server vernieuwd.
12.3.2.5. WiFi
Om een WiFi-verbinding tussen de camera en de router te maken, moeten de volgende instellingen worden ingevoerd.
Wireless-lijst
Klik op "Zoeken' om de bereikbare WiFi-netwerken in de directe omgeving weer te geven.
| i | Houd er rekening mee dat verborgen netwerken niet worden weergegeven in de lijst! |
WiFi
SSID
Voer hier de naam van het netwerk in.
Netwerkmodus
U kunt kiezen tussen Manage en Ad-Hoc.
Manage
Kies dit punt voor een verbinding met een netwerk.
Ad-Hoc
Kies dit punt voor een direct verbinding met een pc of laptop.
Veiligheidsmodus
Selecteer hier het coderingstype van uw netwerk.
Coderingstype:
Selecteer hier het coderingstype van uw netwerk.
Code 1
Voer hier de netwerkcode (wachtwoord) voor de toegang van het netwerk in.
WPS
Met de WPS-functie kan eenvoudig een draadloze verbinding worden opgebouwd tussen de camera en een WiFi-netwerk
WPS activeren
Activeer de functie nu om een WPS-verbinden te gebruiken.
Controleer of uw router de functie WPS ondersteunt.
Pincode
De pincode is nodig voor de verbindingsopbouw. Standaard is deze op 12345678 ingesteld. Klik op "Maken" om een nieuwe code te genereren.
PBC-verbinding
Als uw router een WPS-knop heeft, activeert u deze functie.
- Druk eerst op de WPS-knop op de router.
- Klik daarna binnen twee minuten op "Verbinden".
- De WLAN-verbinding tussen camera en router is na korte tijd opgebouwd.
Pincode van router
Hier kunt u handmatig een WPS-verbinding opbouwen door de SSID en de pincode van de router in te voeren.
SSID:
Voer de SSID van het netwerk in.
Route pincode: Voer de pincode van de router in. Volg de instructies in de gebruikershandleiding van de routerfabrikant om de WPS-pincode uit te lezen.
Klik op "Opslaan" om de instellingen over te nemen
12.3.2.6. UPnP ^TM
De UPnP-functie (Universal Plug and Play) zorgt voor een eenvoudige regeling van netwerkapparatuur in een IP-netwerk. Hierdoor is de netwerkcamera bijv. als netwerkapparaat in de Windows-netwerkomgeving zichtbaar.
UPnP activeren
Activeer of deactiveer de UPnP-functie
Alias
Weergave van het MAC-adres van de camera
Poorttoewijzing
De Universal Plug and Play-poortforwarding voor netwerkdiensten wordt hiermee geactiveerd. Indien uw router UPnP ondersteunt, dan wordt met deze optie automatisch de poortforwarding voor video-streams aan de zijde van de router voor de netwerkcamera geactiveerd.
Port Mapping-modus
Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd.
Protocolnaam:
HTTP
Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen
RTSP
De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn, dan moet iedere camera een eigen, unieke RTSP-poort krijgen.
SDK (stuurpoort)
De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.
Externe poort
U kunt de poorten alleen handmatig wijzigen, als het "Mapping Port Type" in handmatig werd gewijzigd.
Extern IP-adres
Weergave van het externe IP-adres voor mobiele toegang.
Status
Toont of de ingevoerde externe poort geldig resp. ongeldig is.
Klik op "Opslaan" om de instellingen over te nemen
12.3.3. Video / audio
| Menupunt | Beschrijving | Beschikbaar in modus |
| Video | Instellingen voor de video-uitgang | Basisconfiguratie, Geavanceerde Configuratie |
| Audio | Instellingen voor de audio-uitgang | Basisconfiguratie, Geavanceerde Configuratie |
12.3.3.1. Video
Streamtype
Selecteer het streamtype voor de camera. Selecteer "Main Stream (normaal)" voor opname en live-weergave met goede bandbreedte. Selecteer "Sub-Stream" voor live-weergave met beperkte bandbreedte.
Videotype
Stel hier het videotype voor de geselecteerde stream in. U kunt kiezen tussen
"Video & Audio" en "Video-stream"; bij de laatste vindt er geen audio-overdracht plaats.
Resolutie
Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen 1280*720p; 1280*960;
Bitratetype
Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager uitvallen.U kunt kiezen tussen constante en variabele bitrate.
Max. bitrate
De bitrate van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar vereist ook een grotere bandbreedte.
Videokwaliteit
Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de videokwaliteit van de videogegevens in. De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager uitvallen. U kunt kiezen tussen zes verschillende videokwaliteiten, "Minimum", "Lager", "Laag", "Gemiddeld", "Hoger" of "Maximum".
Beeldfrequentie
Geeft de beeldfrequentie in beelden per seconde weer.
Videocompressie
Selecteer een standaard voor de videocodering. U kunt kiezen tussen H.264 en MJPEG.
Klik op "Opslaan" om de instellingen over te nemen
12.3.3.2. Audio
Audiocodering
Selecteer hier de codering voor de audio-overdracht. U kunt kiezen tussen G.711ulaw; G.711alaw en G.726.
Ingangsvolume
Instelling van het volume uitvoer
Omgevingsruisfilter
Activeer dit filter om de ruis in de omgeving eruit te filteren.
Klik op "Opslaan" om de instellingen over te nemen
12.3.4. Beeld
| Menupunt | Beschrijving | Beschikbaar in modus |
| Weergave-instellingen | Instellingen van de weergaveparameters | Basisconfiguratie,Geavanceerde Configuratie |
| OSD-instellingen | Instelling van het datum- en tijdformaat | Geavanceerde Configuratie |
| Tekstoverlay | Toevoegen van tekstvelden Geavanceerde Configuratie | |
| Maskeren van privé-zones | Toevoegen van maskers voor privé-zones | Geavanceerde Configuratie |
12.3.4.1. Weergave-instellingen
Bij dit menupunt kunt u de beeldkwaliteit van de camera, inclusief helderheid, scherpte, contrast etc. instellen.
Neem het volgende in acht:
De parameters onder weergave-instellingen kunnen per model verschillen.
Dag/nacht-omschakeling
U kunt hier kiezen tussen de automatische dag/nacht-omschakeling en tijdgestuurde omschakeling. Bij tijdgestuurde omschakeling moet een start- en eindtijd voor de dagmodus worden ingevuld. De volgende instellingen kunnen individueel voor de dag- of nachtmodus worden aangepast.
Helderheid
Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.
Contrast
Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.
Verzadiging
Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.
Kleurtoon
Instellingen voor de kleurtoon Instelbaar zijn waarden tussen 0 en 100.
Scherpte
Instelling van de beeldscherpte. Een hogere scherpte kan de beeldruis versterken. Instelbaar zijn waarden tussen 0 en 100.
Belichtingsduur
Instellen van de max. belichtingstijd. Deze instelling is onafhankelijk van de iris-modus.
Dag/nacht-omsch.
De dag/nacht-omsch. biedt de opties auto, dag, nacht, tijdschema en trigger door alarmingang.
Auto
De camera schakelt, afhankelijk van de actuele lichtomstandigheden, automatisch tussen dag- en nachtmodus. De gevoeligheid kan worden ingesteld tussen "0-7", waarbij 7 het hoogste gevoeligheidsniveau is.
Dag
In deze modus maakt de camera alleen kleurenbeelden.
Neem het volgende in acht:
Gebruik deze modus alleen bij gelijkblijvende lichtverhoudingen.
Nacht
In deze modus maakt de camera alleen zwart/witbeelden.
Neem het volgende in acht:
Gebruik deze modus alleen bij zwakke lichtverhoudingen.
Tijdschema
In deze modus kunt u een start- en eindtijd voor de dagmodus instellen. Buiten het ingestelde tijdsbestek schakelt de camera naar de zwart-witmodus.
Trigger door alarmingang
De camera wordt getriggerd door de alarmingang en wisselt bij een toestandswijziging naar de kleuren- of de zwart-witmodus.
Status
Kies nacht zodat de camera bij het triggeren van een alarmingang naar de zwart-witmodus schakelt. Kies dag zodat de camera bij het triggeren van een alarmingang naar de kleurenmodus schakelt.
Gevoeligheid
Instelling voor de omschakeldrempel voor de automatische dag-/nachtomschakeling (0 - 7). Een lage waarde betekent een lagere belichtingssterkte voor de omschakeling naar de nachtmodus.
Filtertijd
Instelling van een vertraging tussen het herkennen van een noodzakelijke omschakeling tot aan de actie.
Overbelichtingsbeveiliging
Indien deze functie is geactiveerd, wordt de IR-lichtintensiteit automatisch gereduceerd bij objecten die te dichtbij zijn. Hiermee wordt geprobeerd, overbelichting van objecten te vermijden.
BLC-bereik (tegenlichtcompensatie)
Met de tegenlichtcompensatie kunnen objecten voor een lichte achtergrond duidelijker worden weergegeven. De belichting van de objecten wordt gecorrigeerd, maar de achtergrond wordt onscherp weergegeven.
WDR
Met de WDR-functie kan de camera ook bij ongunstige tegenlichtverhoudingen duidelijke beelden leveren. Indien in het beeldbereik zowel zeer lichte als zeer donkere bereiken bestaan, wordt het helderheidsniveau van het gehele beeld gecompenseerd voor een duidelijk, gedetailleerd beeld. Klik op het keuzevakje om de WDR-functie te activeren resp. te deactiveren.
Zet het Wide Dynamic Level hoger om de WDR-functie te versterken.
Witbalans
Selecteer hier de belichtingsomgeving waarin de camera wordt geïnstalleerd.
U kunt kiezen uit de opties: "AWB1", "Geblokkeerd WB", "Gloeilamp", "Warm licht", "Natuurlijk licht", "TL-lamp".
AWB1
In modus AWB1 past de camera de kleurbalans overeenkomstig de actuele kleurtemperatuur aan.
Geblokkeerd WB
De witbalans wordt eenmalig uitgevoerd en opgeslagen.
Overige
Gebruik de andere witbalansopties voor het aanpassen van de functie aan het omgevingslicht (gloeilamp, warm licht, natuurlijk licht, tl-lamp).
Ruisonderdr.niveau
Stel hier het niveau voor ruisonderdrukking in.
Spiegel
Als de spiegelfunctie is geactiveerd, wordt het beeld horizontaal gespiegeld.
Draaien
Als de draaifunctie is geactiveerd, wordt het beeld verticaal gedraaid.
Videostandaard
Regeling van de belichtinsfrequentie
50Hz: Vaste instelling op 50 Hz netfrequentie
60Hz: Vaste instelling op 60 Hz netfrequentie
12.3.4.2. OSD-instellingen
Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het live-beeld moet worden getoond.
Naam weerg.
Selecteer dit keuzevakje, als u de cameranaam wilt laten weergeven.
Datum weerg.
Selecteer dit keuzevakje, als u de datum in het camerabeeld wilt laten weergeven.
Week weerg.
Selecteer dit keuzevakje, als u de weekdag wilt laten weergeven.
Cameranaam
Voer hier de cameranaam in die in het beeld moet worden getoond.
Tijdformaat
Selecteer hier of de tijd in 24-uursformaat of 12-uursformaat moet worden weergegeven.
Datumformaat
Selecteer hier het formaat voor de datumweergave.
$$ (D = \text { dag }; M = \text { maand }; J = \text { jaar }) $$
Weergavemodus
Hier kunt u de weergavemodus voor de getoonde elementen selecteren.
U heeft volgende opties: "Transparant & knipperend", "Transparant & niet-knipperend", "Niet transparant & knipperend", "Niet-transparant & niet-knipperend"
OSD-grootte
Hier kan de grootte van de OSD-weergave worden ingesteld. Opties: 16x16, 32x32, 48x48, 64x64, auto.
Bij de optie auto wordt de grootte aan de ingestelde resolutie aangepast. De instelling van de OSD-grootte kan alleen op de eerste video-stream worden toegepast (main stream).
Klik op "Opslaan" om de instellingen over te nemen
12.3.4.3. Tekstoverlay
U kunt tot vier teksten in het camerabeeld laten weergeven, de maximale lengte bedraagt max. 45 tekens. Om de tekst weer te geven, selecteert u het keuzevakje.
Met de muisknop kunt u het tekstvenster verschuiven.
Klik op "Opslaan" om de instellingen over te nemen
12.3.4.4. Privé-zone maskering
Met privé-zones kunt u bepaalde bereiken in de live-weergave afdekken om te voorkomen dat deze bereiken worden opgenomen of in live view kunnen worden bekeken. U kunt max. 4 rechthoekige privé-zones in het videobbeeld inrichten.
Ga als volgt te werk om een privé-zone in te richten. Activeer het vakje "Privé-zone activeren". Selecteer de knop "Vlak" om een privé-zone toe te voegen. Nu kunt u met de muis een bereik in het camerabeeld markeren. Vervolgens kunt u nog 3 andere oppervlakken markeren. Met de knop "Alles wissen" kunnen alle ingerichte privé-zones worden gewist.
Klik op "Opslaan" om de instellingen over te nemen
12.3.5. Veiligheid
| Menupunt | Beschrijving | Beschikbaar in modus |
| Gebruikers | Beheer van de gebruikers | Basisconfiguratie, Geavanceerde Configuratie |
| IP-adresfilter | Filteren van IP-adressen om de toegang tot de camera te sturen | Geavanceerde Configuratie |
12.3.5.1. Gebruikers
Bij dit menupunt kunt u gebruikers toevoegen, bewerken of verwijderen.
Om een gebruiker toe te voegen resp. te bewerken, klikt u op "Toevoegen" resp. "Wijzigen".
Er verschijnt een nieuw venster met de gegevens en rechten.
Gebruikersnaam
Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd
Level
Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie.
U kunt kiezen uit twee voorgedefinieerde niveaus: Bediener of gebruiker.
Als bediener beschikt u over volgende Remote-functies: Live-weergave, PTZ-besturing, handmatige opname, afspelen, twee-weg audio, zoeken/werkstatus opvragen.
Als gebruiker beschikt u over volgende Remote-functies: Afspelen, zoeken/werkstatus opvragen.
Om meer functies toe te voegen, het gewenste keuzevakje selecteren.
Wachtwoord
Voer hier het wachtwoord in dat de betreffende gebruiker voor de toegang tot de camera moet invoeren.
Bevestigen
Bevestig het wachtwoord door opnieuw invoeren.
Neem de instellingen over met "OK".
Klik op "Annuleren", om de gegevens te verwerpen.
12.3.5.2. IP-adresfilter
IP-adresfilter activeren
Door het plaatsen van het vinkje wordt de filterfunctie geactiveerd.
IP-adresfiltertype
Toegestaan: De hieronder gedefinieerde IP-adressen worden voor een toegang tot de camera geaccepteerd.
Verboden: De hieronder gedefinieerde IP-adressen worden geblokkeerd. Een IP-adres wordt in het formaat xxx.xxx.xxx.xxx ingevoerd.
12.3.6. Gebeurtenissen
| Menupunt | Beschrijving | Beschikbaar in modus |
| Bew.-detectie | Instelling van de bewegingsdetectie Geavanceerde | Configuratie |
| Alarmingang | Instelling van de alarmingang Geavanceerde | Configuratie |
| Alarmuitgang | Instelling van de alarmuitgang Geavanceerde | Configuratie |
| Ander alarm | Instelling van de PIR-sensor | Geavanceerde Configuratie |
| Instelling voor het verzenden van e-mails | Geavanceerde Configuratie | |
| Snapshot | Instelling van de snapshotactie Geavanceerde | Configuratie |
12.3.6.1. Bew.-detectie
Bereikinst.
Activeer bewegingsdetectie door het keuzevakje "Bewegingsdetectie activeren" te selecteren. Om een bereik te selecteren, klikt u op de knop "Vlak". Standaard is het gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op "Alles wissen". Markeer nu met de muis het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop "Tekenen stoppen".
Rechts: hoge gevoeligheid
Om een tijdschema voor bewegingsgestuurd opnemen op te slaan, klikt u op "Bewerken". Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en welke dagen van de week bewegingsgestuurd opnemen moet worden uitgevoerd.
Selecteer nu een weekdag voor bewegingsgestuurd opnemen. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewegingsdetectie voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.
Om de bewegingsdetectie voor alle weekdagen over te nemen, klikt u op het keuzevakje "Alles selecteren". Om de bewegingsdetectie naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".
Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".
Bevestig de gekozen instellingen met "Opslaan".
Kopp.-methode
Akoestisch signaal:
Er wordt een alarmtoon aan de camera uitgegeven.
CMS-berichten:
CMS-berichten
E-mail versturen:
U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.
Opname activeren:
Activeert de opname op de interne microSD-kaart.
Andere koppelingen
U kunt de alarmuitgang bij een alarmdetectie inschakelen.
Klik op "Alles selecteren" om de alarmuitgang te schakelen.
Klik op "Opslaan" om de instellingen over te nemen
12.3.6.2. Alarmingang
Bij dit menupunt kunt u de alarmingangen van de camera configureren
Alarmingang nr.
Selecteer hier de alarmingang om deze te configureren.
Alarmnaam
Hier kunt u een naam voor de alarmingang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.
Alarmtype
Selecteer hier het alarmtype. U kunt kiezen tussen "NO" (Normally open) en "NC" (Normally closed).
Activeringstijd
Om een tijdschema voor een alarmingang op te slaan, klikt u op "Bewerken".
Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en welke dagen van de week de alarmingang geactiveerd moet zijn.
Selecteer nu een weekdag voor de alarmingang. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.
Om de instellingen voor alle weekdagen over te nemen klikt u op het keuzevakje "Alles selecteren".
Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".
Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".
Reactie
Stel hier in welke actie bij een alarm moet worden uitgevoerd.
Reactie
Akoestisch signaal:
Er wordt een alarmtoon aan de camera uitgegeven.
CMS-berichten:
CMS-berichten
E-mail versturen:
U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.
Opname activeren:
Activeert de opname op de interne microSD-kaart.
Andere koppelingen
U kunt de alarmuitgang bij een alarmdetectie inschakelen.
Klik op "Alles selecteren" om de alarmuitgang te schakelen.
12.3.6.3. Alarmuitgang
U kunt hier de alarmuitgang configureren.
Alarmuitgang nr.
Selecteer hier de alarmuitgang om deze te configureren.
Alarmnaam
Hier kunt u een naam voor de alarmuitgang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.
Verblijftijd
Kies de duur voor het schakelen van de alarmuitgang.
Activeringstijd
Om een tijdschema voor de alarmuitgang op te slaan, klikt u op "Bewerken".
Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en welke dagen van de week de alarmuitgang geactiveerd moet zijn.
Selecteer nu een weekdag voor de alarmuitgang. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.
Om de instellingen voor alle weekdagen over te nemen klikt u op het keuzevakje "Alles selecteren". Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".
Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".
12.3.6.4. Ander alarm
PIR-alarm
PIR-alarm activeren
U kunt PIR-sensor activeren om een gebeurtenisgestuurde actie te configureren.
Alarmnaam
Hier kunt u een naam voor de alarmingang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.
Reactie
Stel hier in welke actie bij een alarm moet worden uitgevoerd.
Akoestisch signaal:
CMS-berichten:
E-mail versturen:
Opname activeren:
Er wordt een alarmtoon aan de camera uitgegeven.
CMS-berichten
U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.
Activeert de opname op de interne microSD-kaart.
Andere koppelingen
U kunt de alarmuitgang bij een alarmdetectie inschakelen.
Klik op "Alles selecteren" om de alarmuitgang te schakelen.
Activeringstijd
Om een tijdschema voor de alarmuitgang op te slaan, klikt u op "Bewerken".
Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en welke dagen van de week de alarmuitgang geactiveerd moet zijn.
Selecteer nu een weekdag voor de alarmuitgang. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.
Om de instellingen voor alle weekdagen over te nemen klikt u op het keuzevakje "Alles selecteren". Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".
Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".
12.3.6.5. E-mail
Hier kunt de instellingen voor het verzenden van e-mail aanpassen.
Afzender
Afzender
Voer hier de naam in die als afzender moet worden weergegeven.
Adres afzender
Voer hier het e-mailadres van de afzender in.
SMTP-server
Voer hier het SMTP-server-IP-adres of de hostnaam in. (bijvoorbeeld smtp.googlemail.com)
SMTP-poort
Voer hier de SMTP-poort in. Standaard is deze als 25 geconfigureerd.
SSL activeren
Selecteer de SSL-functie, indien de SMTP-server deze vereist.
Interval
Stel hier de tijdsduur tussen verzenden van e-mails met beeldbijlagen in.
Beeldbijlage
Activeer deze functie, als bij een alarm beelden aan de e-mail moeten worden toegevoegd.
Authenticatie
Als de gebruikte e-mailserver een authenticatie vereist, activeert u deze functie voor aanmelding op de server met een authenticatie.
Gebruikersnaam en wachtwoord kunnen alleen na activering van deze functie worden ingevoerd.
Gebruikersnaam
Voer uw gebruikersnaam in van de e-mailaccount in. Dit is het deel tot het @-teken.
Wachtwoord
Voer het wachtwoord van het e-mail-account in.
Bevestigen
Bevestig door opnieuw invoeren van het wachtwoord.
Ontvanger
Ontvanger1 / ontvanger2 / ontvanger3
Voer de naam van de ontvanger in.
Adres ontvanger1 / adres ontvanger2 / adres ontvanger3
Voer hier het e-mailadres van de beoogde ontvanger in.
Klik daarna op "Test" om een testmail te versturen.
Klik op "Opslaan" om de instellingen over te nemen
12.3.6.6. Snapshot
Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde snapshots aanpassen om deze op de microSD-kaart op te slaan.
Tijdsverloop
Activeer deze functie om in bepaalde tijdsintervallen beelden op te slaan.
Formaat
Het formaat voor de beelden is als JPEG voorgeconfigureerd.
Resolutie
Stel hier de resolutie van het beeld in.
Kwaliteit
Stel de kwaliteit van de opgeslagen beelden in.
Interval
Stel hier de tijdsduur tussen twee opgeslagen beelden in.
Gebeurtenisgestuurd
Gebeurtenisgestuurd snapshot activeren
Activeer deze functie om gebeurtenisgestuurde beelden op te slaan.
Formaat
Het formaat voor de beelden is als JPEG voorgeconfigureerd.
Resolutie
Stel hier de resolutie van het beeld in.
Kwaliteit
Stel de kwaliteit van de opgeslagen beelden in.
Interval
Stel hier de tijdsduur tussen twee opgeslagen beelden in.
Detectienummer
Stel het aantal beelden in dat bij een gebeurtenis moet worden opgeslagen.
12.3.7. Opslaan
| Menupunt | Beschrijving | Beschikbaar in modus |
| Opnameschema | Een tijdschemagestuurde opname instellen Geavanceerde Configuratie | |
| Geheugenbeheer | SD-kaart beheren Geavanceerde | Configuratie |
12.3.7.1. Opnameschema
Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde opnames aanpassen om deze op de SD-kaart op te slaan.
Pre-record
Stel hier de duur voor de opname van de beeldgegevens vóór de gebeurtenis in.
Post-record
Stel hier de duur voor de opname van de beeldgegevens na de gebeurtenis in.
Opnameschema activeren
Activeer het schema om het gewenste tijdschema op te slaan.
Om het tijdschema op te slaan, klikt u op "Bewerken". Er verschijnt een nieuw venster.
Selecteer nu een weekdag voor de opnameconfiguratie. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.
Om de instellingen voor alle weekdagen over te nemen klikt u op het keuzevakje "Alles selecteren".
Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".
Kies onder opnametype de opnamemodus voor de gewenste periode. U kunt
kiezen tussen de volgende opnametypen:
Normaal: Continue opname
Bew.-detectie: Bewegingsgestuurde opname
Bew. | alarm: Door beweging of alarmingang gestuurde opname. Camera neemt ofwel bij bewegingsdetectie of bij het activeren van de alarmingang op.
Bew. & alarm: Door beweging en alarmingang gestuurde opname. Camera neemt ofwel alleen op als beweging en de alarmingang tegelijkertijd geactiveerd worden.
Ander alarm: Door PIR-sensor gestuurde opname
Houd er rekening mee dat het bewegingsdetectiemasker, de alarmingang en de PIR-sensor geconfigureerd moeten zijn.
Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".
Hier heeft u de mogelijkheid om de gebruikte microSD-kaart te formatteren en de eigenschappen weer te geven.
Percentage van beeld
Voer hier het percentage in dat door directe beelden moet worden toegewezen.
Percentage van opnames
Voer hier het percentage in dat aan opnames moet worden toegewezen.
U dient de SD-kaart voor het gebruikt eerst te formatteren!
13. Protocol
Camera-parameters zoals alarm, uitzonderingen, bedrijf en informatie kunnen in protocolbestanden worden opgeslagen. De bestanden kunnen desgewenst worden geëxporteerd.
- Klik op de menubalk op Protocol om het zoekvenster op te roepen.
- Leg de zoekcriteria inclusief hoofdtype, subtype, starttijd en eindtijd vast.
- Klik op Zoeken om naar protocolbestanden te zoeken. De bijbehorende protocolbestanden worden in het venster Protocol weergegeven.
- Klik op Protocol opslaan om de protocolbestanden te exporteren en op de computer op te slaan.
14. Onderhoud en reiniging
14.1. Onderhoud
Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.
Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.
Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als
- het apparaat zichtbare beschadigingen heeft,
- het apparaat niet meer functioneert
Neem het volgende in acht:
Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product. Open het product dus nooit.
14.2. Reiniging
Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.
Let op dat er geen vocht in het apparaat binnendringt.
Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kan raken (verkleuringen).
15. Afvoer
Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.
- Technische gegevens
| Modelnummer | TVIP21560 |
| Afmetingen (b x h x d) | 60 x 60 x 157 mm |
| Alarmingang (NO/NC) | 1 |
| Alarmmelding | E-mail, akoestisch signaal, opname op SD-kaart |
| Aansluitingen | 1x RJ45, 1x audio-uitgang, 1x DC, 1x alarmingang, 1x alarmuitgang |
| Aantal parallele streams | 2 |
| Audio-uitgang | 3,5 mm klinkAudio-compressie: G.711 / G.726 / MP2L2 / G.722 |
| Resolutiemodi | Main stream: 1280 x 960, 704 x 576, 640 x 480Sub-stream 704 x 576, 640 x 480, 352 x 288, 320 x 240 |
| Bewegingsdetectie | Ja |
| Beeldopnemer | 1/4" Progressive scan CMOS-sensor |
| Beeldelementen (effectief) | 1280 x 960 pixel |
| Beeldoverlay | Datum, cameranaam, privé-zones |
| Beelfrequentie | 25 fps |
| Brandpuntsafstand | 4,0 mm @ F2.0 |
| Cameratype | Dag/nacht |
| Dynamisch bereik (WDR) | Digitale WDR |
| Electronic-shutter-regeling | 1/3 - 1/100000 sec. |
| Tegenlichtcompensatie | BLC, DWDR |
| Gelijktijdige netwerktoegang | Ja |
| Horizontale beeldhoek | 52,4° |
| Cameratype | Dag/nacht draaibare/kantelbare camera |
| Max. resolutie @ beeldfrequentie | 1280 x 960 @ 25 fps |
| Max. bedrijfstemperatuur | 50°C |
| Max. luchtvochtigheid | 95 % |
| Microfoon | Ja |
| Min. bedrijfstemperatuur | - 10°C |
| Minimale verlichting kleur | 0.1lux @(F1.2, AGC aan) |
| Minimale verlichting Z/W | 0 lux |
| Netwerkbandbreedte video | 32 kBit/s - 8 MBit/s |
| Netwerkaansluiting LAN | RJ-45 ethernet 10/100 Base-T |
| Netwerkaansluiting WLAN | IEEE802.11b, 802.11g, 802.11n |
| Netwerkcamera protocollen | Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP |
| ONVIF | Profielen S |
| PIR-bereik | 10 m |
| Privé-zones | Ja (4) |
| Ruisonderdrukking | DNR |
| Beschermingsklasse IP | 20 |
| Draai-/kantelbereik | 0° - 355° / -20° - 90° |
| Voeding | 5 V DC (+/-10 %) |
| Opslagmedium | microSD-kaart (tot 64 GB) |
| Taal handleiding | DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE |
| Taal OSD | DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE |
| Stroomverbruik | Max. 580 mA |
| Dag-/nachtomschakeling | Elektromagnetisch draaibaar IR-sperfilter (ICR) |
| Ondersteunde browsers | Mozilla Firefox, Safari, of Internet Explorer 6.x en hoger |
| Ondersteunde software | ABUS VMS Express, IPCam App (iOS/Android) |
| Codering | 64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS |
| Videocompressie | H.264, MJPEG |
| Witbalans | AWB |
| Certificeringen | CE, RoHS, REACH |
17. Opmerkingen over de GPL-licentie
Wij wijzen u er hier ook op dat de netwerkbewakingscamera's TVIP21560 onder meer Open Source Software bevatten die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL
TVIP21560
Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
Redaktionel note
- Gebruikershandleiding
- Inleiding
- Waarschuwing volgens § 201 van het Duitse Wetboek van Strafrecht:
- Uitsluiting van aansprakelijkheid
- Algemene veiligheidsinstructies:
- Veiligheidsinstructies
- Overbelasting
- Reiniging
- Waarschuwingen
- Uitpakken
- Inhoud
- Beoogd gebruik
- Leveringsomvang
- Kenmerken en functies
- Beschrijving van de camera
- Beschrijving van aansluitingen
- Montage / installatie
- Camera monteren
- LET OP!
- Camera uitlijnen
- Eerste ingebruikneming
- Directe aansluiting van de netwerkcamera op een pc/laptop
- Aansluiting van de netwerkcamera op een router/switch
- Eerste toegang tot de netwerkcamera
- Wachtwoord opvragen
- Gebruikersfuncties
- Menubalk
- Live-beeldweergave
- Audio-/videobesturing
- Camerabesturing
- PTZ-besturing
- Preset-instellingen
- Afspelen
- Configuratie
- Lokale configuratie
- Bestandsinstellingen voor opname
- Opslaan onder
- Download. Bestand opslaan als
- Beeld- / knipinstellingen
- Live-snapshot bewaren onder
- Snapshots opslaan bij afspelen
- Clips opsl. onder
- Basisconfiguratie
- Geavanceerde configuratie
- Systeem
- Apparaatinformatie
- Basisinfo
- Apparaatnaam:
- Model:
- Serienummer:
- Firmwareversie:
- Cod.-versie:
- Aantal kanalen:
- Aantal alarmingangen:
- Tijdinstellingen
- Tijdzone
- Tijd sync.
- NTP
- Serveradres
- NTP-poort
- Interval
- Tijdinstelling
- Onderhoud
- Opnieuw opstarten
- Standaard
- Herstellen.
- Conf.bestand imp.
- Config.-bestand
- Status
- Configuratiebestand exporteren
- Remote-upgrade
- Firmware
- Zomertijd
- Zomertijd
- DST activeren
- Starttijd
- Eindtijd
- DST Bias
- Service
- Hardware
- IR-licht activeren
- Status-LED activeren
- Netwerk
- TCP/IP
- NIC kiezen:
- DHCP
- IPv4-adres
- IPv4-subnetmasker
- IPv6 Standard Gateway
- IPv6-modus
- IPv6-adres
- IPv6-subnetmasker
- MAC-adres
- MTU
- DNS-server
- Voorkeur DNS-server
- Altern. DNS-server
- Poort
- HTTP-poort
- RTSP-poort
- HTTPS-poort
- SDK-poort (stuurpoort)
- DDNS
- DDNS
- DDNS activeren
- DDNS-type
- Domein
- Poort
- Gebruikersnaam
- Wachtwoord
- Bevestigen
- DDNS-account aanmaken
- Accountinformatie bewaren:
- DynDNS.com
- Toegang tot de netwerkcamera via DDNS
- ABUS DDNS
- WiFi
- Wireless-lijst
- WiFi
- SSID
- Netwerkmodus
- Manage
- Ad-Hoc
- Veiligheidsmodus
- Coderingstype:
- Code 1
- WPS
- WPS activeren
- Pincode
- PBC-verbinding
- Pincode van router
- SSID:
- UPnP TM
- UPnP activeren
- Alias
- Poorttoewijzing
- Port Mapping-modus
- Protocolnaam:
- HTTP
- RTSP
- SDK (stuurpoort)
- Externe poort
- Extern IP-adres
- Video / audio
- Video
- Streamtype
- Videotype
- Resolutie
- Bitratetype
- Max. bitrate
- Videokwaliteit
- Beeldfrequentie
- Videocompressie
- Audio
- Audiocodering
- Ingangsvolume
- Omgevingsruisfilter
- Beeld
- Weergave-instellingen
- Neem het volgende in acht:
- Dag/nacht-omschakeling
- Helderheid
- Contrast
- Verzadiging
- Kleurtoon
- Scherpte
- Belichtingsduur
- Dag/nacht-omsch.
- Auto
- Dag
- Nacht
- Tijdschema
- Trigger door alarmingang
- Gevoeligheid
- Filtertijd
- Overbelichtingsbeveiliging
- BLC-bereik (tegenlichtcompensatie)
- WDR
- Witbalans
- AWB1
- Geblokkeerd WB
- Overige
- Ruisonderdr.niveau
- Spiegel
- Draaien
- Videostandaard
- OSD-instellingen
- Naam weerg.
- Datum weerg.
- Week weerg.
- Cameranaam
- Tijdformaat
- Datumformaat
- Weergavemodus
- OSD-grootte
- Tekstoverlay
- Privé-zone maskering
- Veiligheid
- Gebruikers
- Level
- IP-adresfilter
- IP-adresfilter activeren
- IP-adresfiltertype
- Gebeurtenissen
- Bew.-detectie
- Bereikinst.
- Kopp.-methode
- Andere koppelingen
- Alarmingang
- Alarmingang nr.
- Alarmnaam
- Alarmtype
- Activeringstijd
- Reactie
- Alarmuitgang
- Alarmuitgang nr.
- Verblijftijd
- Ander alarm
- PIR-alarm
- PIR-alarm activeren
- Afzender
- Adres afzender
- SMTP-server
- SMTP-poort
- SSL activeren
- Beeldbijlage
- Authenticatie
- Ontvanger
- Ontvanger1 / ontvanger2 / ontvanger3
- Adres ontvanger1 / adres ontvanger2 / adres ontvanger3
- Snapshot
- Tijdsverloop
- Formaat
- Kwaliteit
- Gebeurtenisgestuurd
- Gebeurtenisgestuurd snapshot activeren
- Detectienummer
- Opslaan
- Opnameschema
- Pre-record
- Post-record
- Opnameschema activeren
- kiezen tussen de volgende opnametypen:
- Percentage van beeld
- Percentage van opnames
- Protocol
- Onderhoud en reiniging
- Onderhoud
- Reiniging
- Afvoer
- Opmerkingen over de GPL-licentie
- TVIP21560
- Redaktionel note
Merk : ABUS
Model : TVIP21560
Categorie : Bewakingscamera
