INSTRUKCJA OBSŁUGI TVIP21560 ABUS
Ważne wskazówki i często zadawane pytania dotyczące tego produktu, jak również innych produktów, można znaleźć na stronie internetowej www.abus.com
Wersja 05/2015
CE
Tłumaczenie oryginalnej instrukcji niemieckiej na język polski. Przechować do wykorzystania w przyszłości!
Wprowadzenie
Szanowna Klientko, Szanowny Kliencie!
Dziękujemy za zakup naszego produktu.
Urządzenie to spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem:
Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!
Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!
Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.
W razie wątpliwości należy zwrócić się do instalatora lub sprzedawcy!

Zapis danych jest objęty przepisami w zakresie ochrony danych, obowiązującymi w poszczególnych krajach.

Ostrzeżenie w rozumieniu § 201 niemieckiego Kodeksu Karnego:
Kto bez upoważnienia nagrywa teksty wypowiedziane niepublicznie przez inną osobę na nośniku audio i używa wykonanych w ten sposób nagrań lub udostępnia je osobom trzecim, podlega karze pozbawienia wolności lub grzywny!
Sankcjom karnym podlega także ten, kto bez upoważnienia podsłuchuje za pomocą aparatu podstłuchowego nie przeznaczone do jego wiadomości teksty, wypowiedziane niepublicznie przez inną osobę lub udostępnia osobom trzecim taką nagraną lub upublicznia podsłuchaną wypowiedź w pełnym brzmieniu lub jej istotną treść.

Wyłączenie odpowiedzialności cywilnej
Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważone zostaną w niej braki lub niedokładności, prosimy o ich zgłaszanie w formie pisemnej na podany powyżej adres.
Firma ABUS Security-Center GmbH nie ponosi odpowiedzialności za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.
ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, wydajnością i zastosowaniem tego produktu. Treść niniejszego dokumentu nie jest objęta gwarancją.
Objaśnienie symboli
![]() | Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. w wyniku porażenia prądem elektrycznym. |
![]() | Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, których należy bezwzględnie przestrzegać. |
![]() | Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obsługi. |
Ważne zasady bezpieczeństwa
![]() | Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze! |
![]() | Nie odpowiadamy za szkody materialne ani osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne! |
Szanowna Klientko, Szanowny Kliencie, celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego prosimy o dokładne zapoznanie się z poniższymi punktami:
- Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
- Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
- Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.
- Urządzenie jest przewidziane tylko do użytku we wnętrzach.
W czasie eksploatacji urządzenia należy unikać niżej wymienionych niekorzystnych warunków otoczenia:
- wilgoć lub zbyt wysoka wilgotność powietrza;
- skrajne zimno lub gorąco;
- bezpośrednie nasłonecznienie;
- zapylenie lub palne gazy, opary czy rozpuszczalniki;
- silne wibracje;
- silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.
- Nie należy instalować kamery na niestabilnych powierzchniach.
Ogólne zasady bezpieczeństwa:
- Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
- Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
- Nie wkładaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
- Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
- Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
- Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
- Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie prądem elektrycznym).
Zasady bezpieczeństwa
- Zasilanie elektryczne: zasilacz sieciowy 100–240 VAC, 50/60 Hz / 5 VDC, 1 A (zawarty w zestawie)
Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.
- Przeciążenie
Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.
- Czyszczenie
Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.
Przed czyszczeniem odłącz urządzenie od sieci.
Ostrzeżenia
Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!
-
Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej:
-
Nie zmieniaj kabla sieciowego i wtyczki sieciowej ani nie manipuluj nimi.
- Nie wyginaj i nie skręcaj kabla sieciowego.
- Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.
-
Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.
-
Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.
-
Nigdy nie otwieraj obudowy ani zasilacza sieciowego.
- Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.
-
Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.
-
Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji wideomonitoringu, należy upewnić się, że wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonywać montażu, instalacji i okablowania samodzielnie, lecz zlecić ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo nie tylko dla użytkownika, lecz także dla innych osób.
Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.
Rozpakowanie
Podczas rozpakowywania urządzenia należy zachować szczególną ostrożność.

W przypadku stwierdzenia uszkodzenia oryginalnego opakowania najpierw sprawdź urządzenie. W razie stwierdzenia uszkodzeń urządzenia odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.
Spis treści
- Użytkowanie zgodne z przeznaczeniem 356
- Zakres dostawy 356
- Cechy i funkcje 356
- Opis kamery....357
- Opis złączy 357
- Montaż/instalacja 358
6.1. Montaż kamery 358
6.2. Ustawianie kamery 358
-
Pierwsze uruchomienie 359
-
Pierwszy dostęp do kamery sieciowej.... 360
- Sprawdzanie hasta 361
- Funkcje użytkownika 362
10.1. Pasek menu....362
10.2. Wyświetlanie obrazu na żywo 363
10.3. Sterowanie audio/wideo 363
10.4. Sterowanie kamera....364
10.4.1. Sterowanie PTZ 364
10.4.2. Ustawienia Preset....364
- Odtwarzanie 365
- Konfiguracja....366
12.1. Konfiguracja lokalna 366
12.2. Konfiguracja podstawowa....368
12.3. Konfiguracja zaawansowana.... 369
12.3.1. System 369
12.3.1.1. Informacje o urządzeniu .... 370
12.3.1.2. Ustawienia czasu.... 371

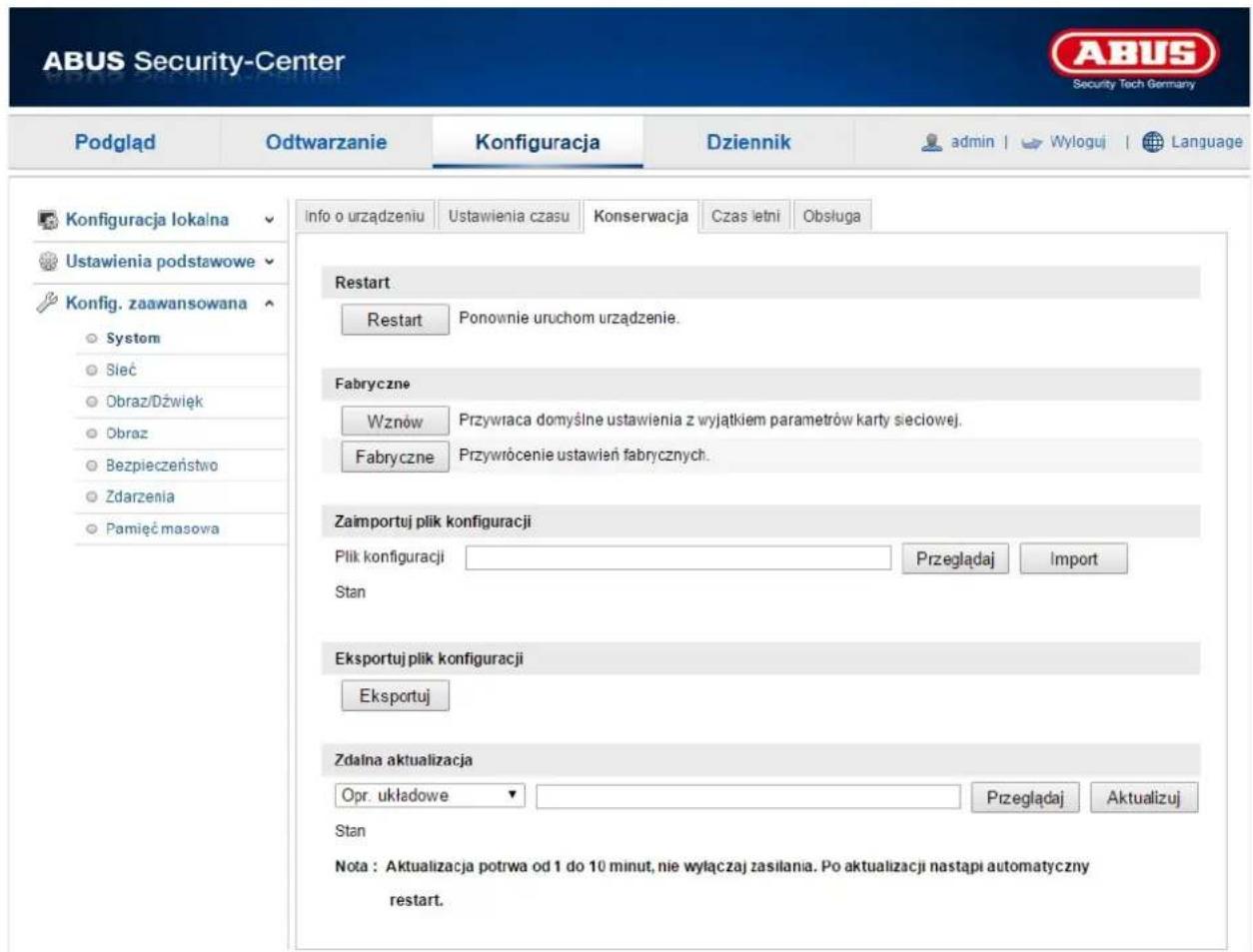

12.3.1.3. Konserwacja 372
12.3.1.4. Czas letni 373
12.3.1.5. Serwis 374
12.3.2. Sieć 375
12.3.2.1. TCP/IP 376

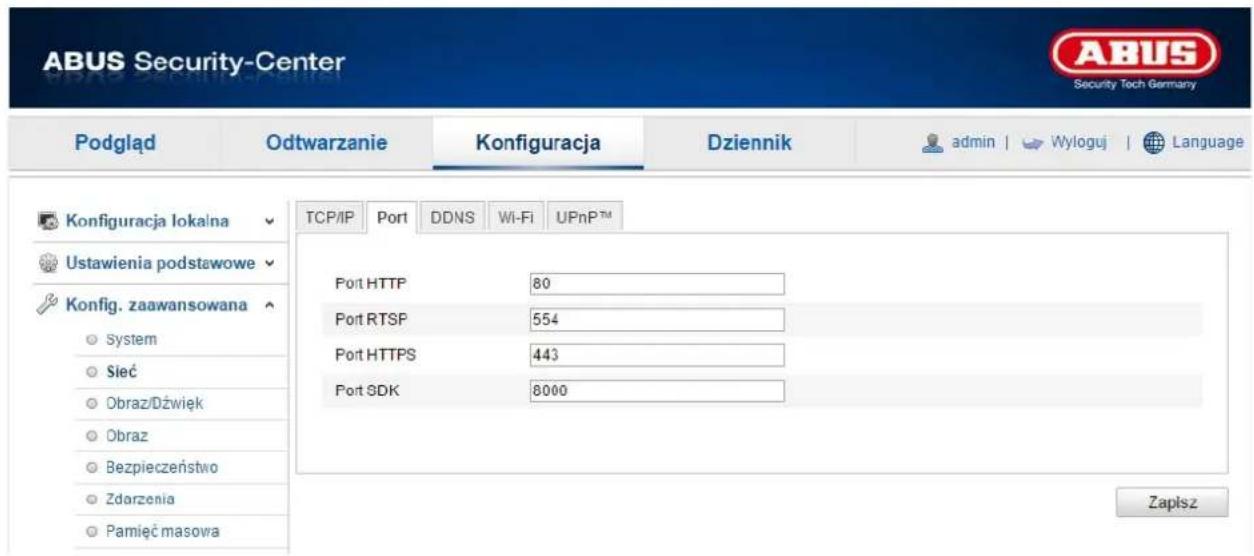

12.3.2.2. Port 378

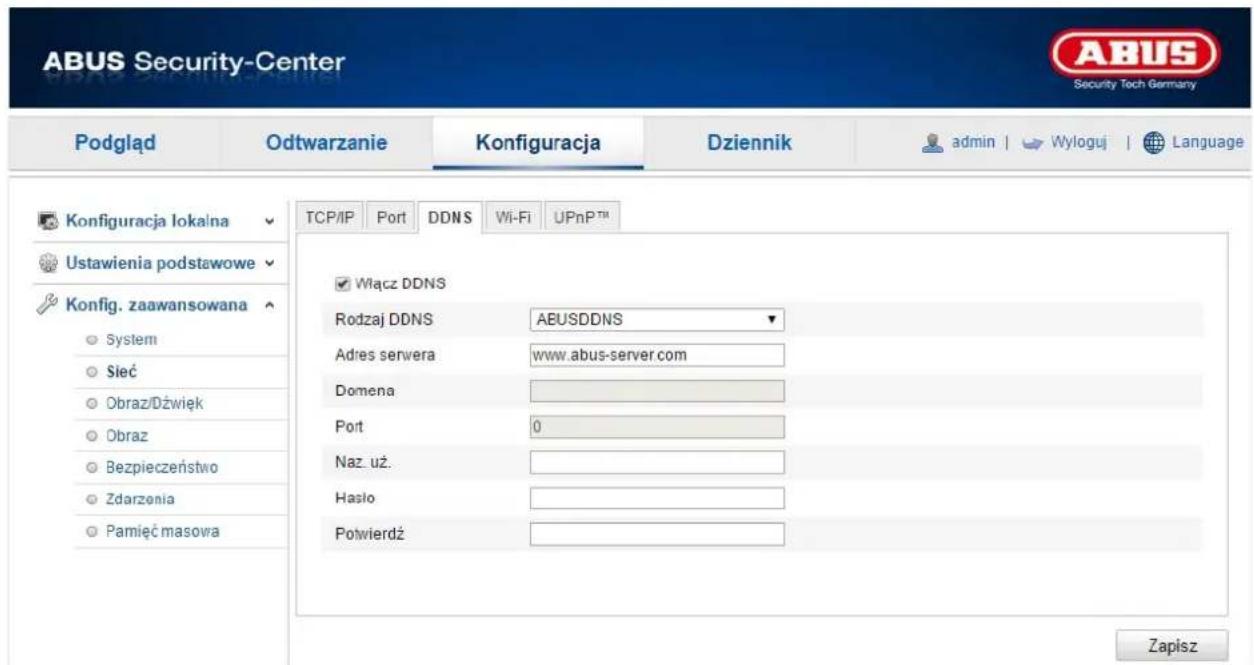

12.3.2.3. DDNS 379
12.3.2.5.Wi-Fi 382
12.3.2.6. UPnP™ 384
12.3.3. Wideo/audio 385

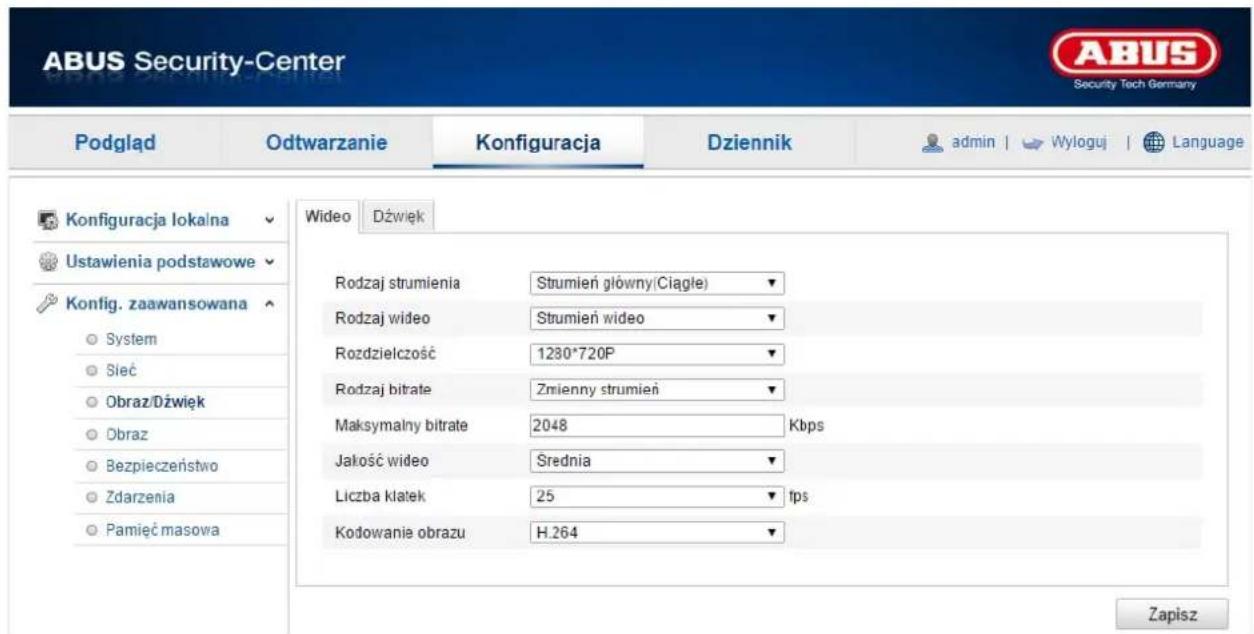

12.3.3.1. Wideo.... 386
12.3.3.2. Audio 387
12.3.4. Obraz 388
12.3.4.1. Ustawienia wyświetlania.... 389
12.3.4.2. Ustawienia OSD 392
12.3.4.3. Tekst na obrazie 393
12.3.4.4. Maskowanie stref prywatnych 394
12.3.5. Bezpieczeństwo 395
12.3.5.1. Użytkownik.... 396
12.3.5.2. Filtr adresów IP 397
12.3.6. Zdarzenia.... 398
12.3.6.1. Wykrywanie ruchu 399

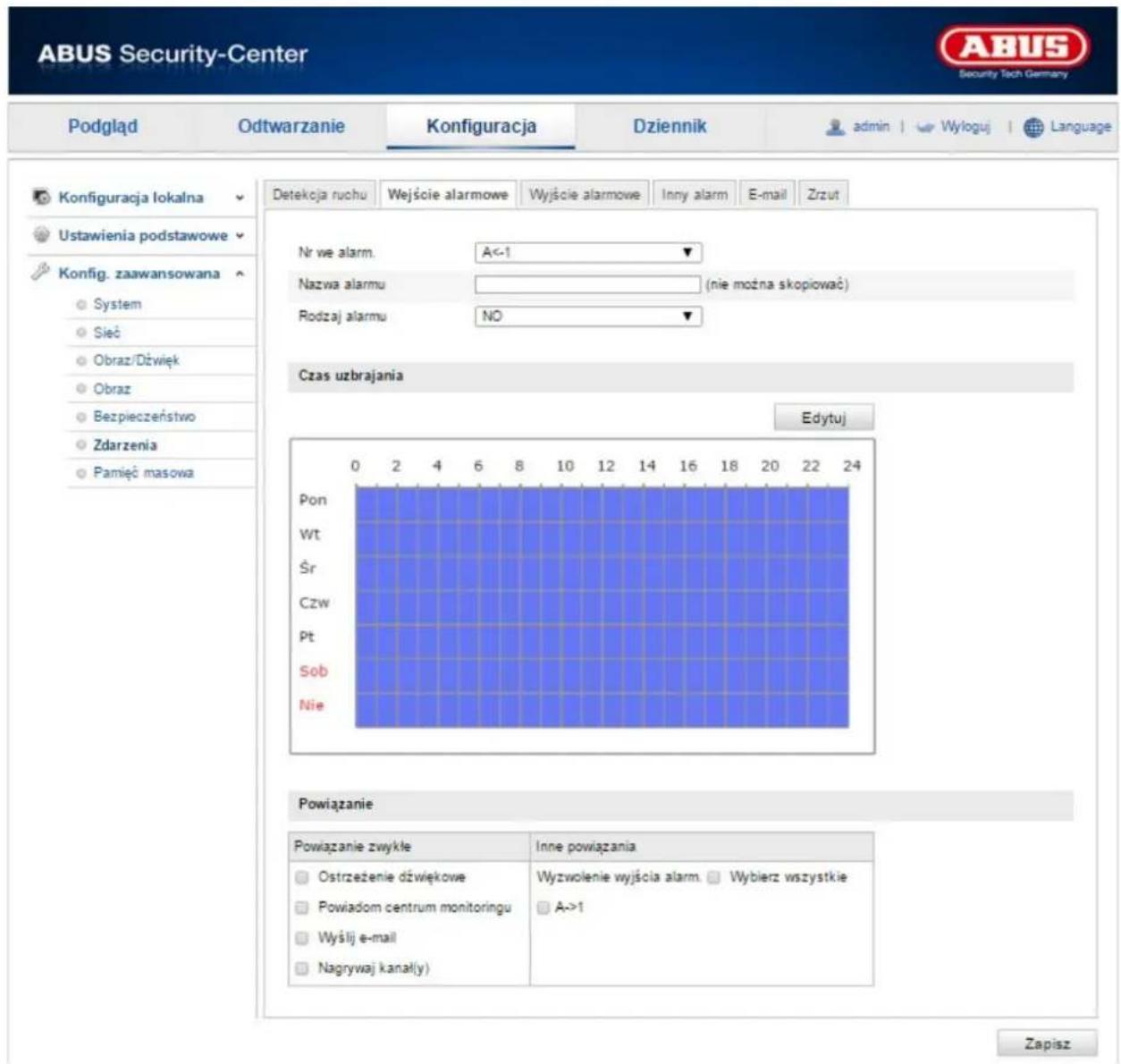

12.3.6.2. Wejście alarmowe.... 401
12.3.6.3. Wyjście alarmowe.... 403

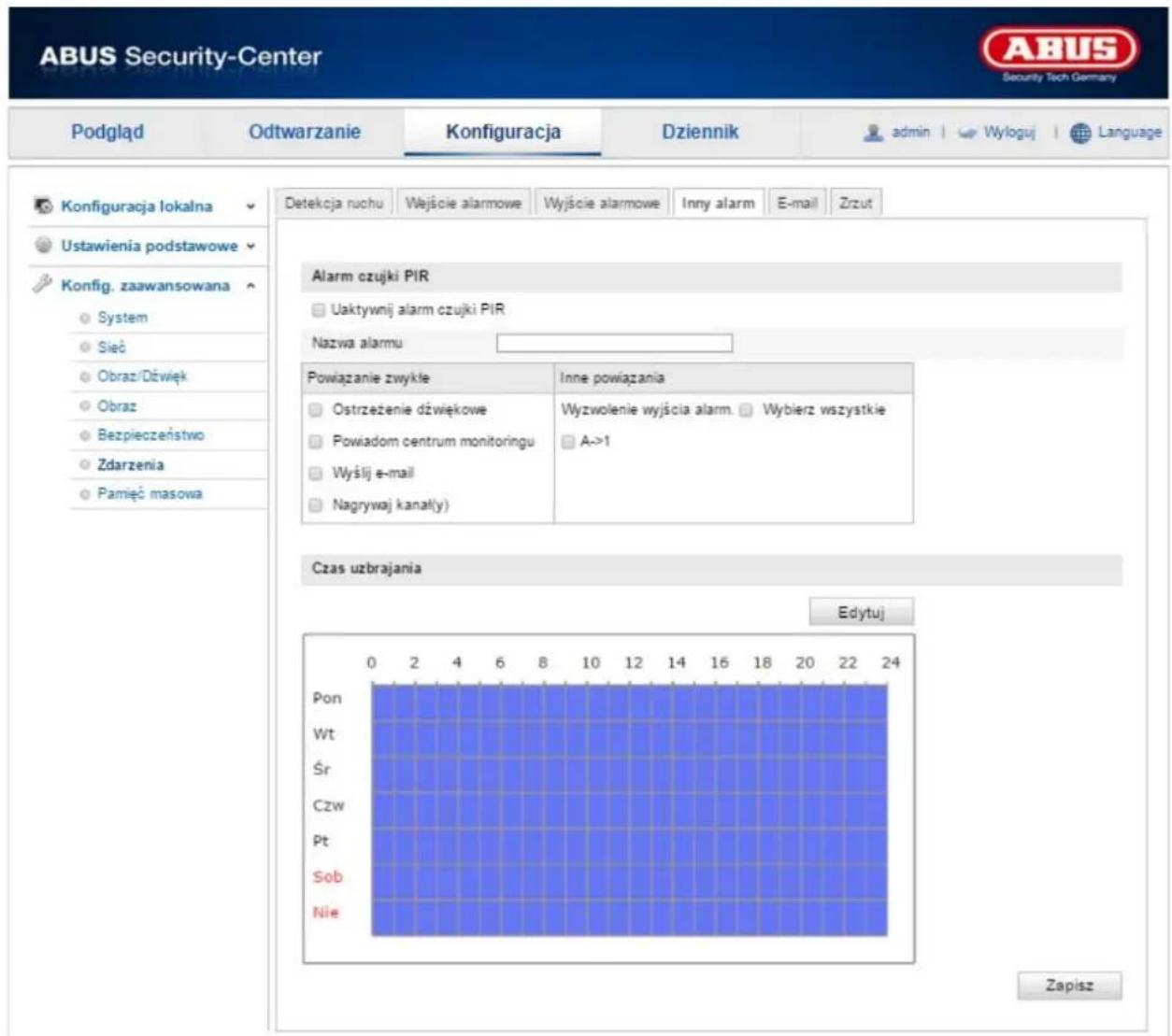

12.3.6.4. Inny alarm 405
12.3.6.5. E-mail....407
12.3.6.6. Zrzut....409
12.3.7. Zapis 411
12.3.7.1. Plan zapisu 412
12.3.7.2. Zarządzanie pamięcia 414
- Protokół 415
- Konserwacja i czyszczenie.... 416
14.1. Konserwacja 416
14.2. Czyszczenie.... 416
- Utylizacja 416
- Dane techniczne 417
- Informacja licencyjna GPL.... 418
1. Użytkowanie zgodne z przeznaczeniem
Kamera WLAN z funkcją obrotową/uchylną stanowi wszechstronne rozwiązanie do zastosowania w domu lub w biurze. Kamera dysponuje możliwością podłączenia do sieci poprzez WLAN bez dodatkowego kabla LAN i wyposażona jest w funkcję wykrywania ruchu za pomocą pasywnego czujnika podczerwieni oraz we wbudowany głośnik, który w sytuacji alarmowej wydaje głośny dźwięk. Ponadto głośnik i wbudowany mikrofon umożliwiają dwukierunkową komunikację audio poprzez interfejs WWW kamery za pomocą mikrofonu podłączonego do komputera. Poprzez wyjście alarmowe można sterować zewnętrznymi sygnalizatorami alarmowymi, np. syreną lub światłem, które reagują w momencie wykrycia.
Ponadto kamera wyposażona jest w 12 zintegrowanych, podczerwonych diod LED, aktywowanych w ciemności, dzięki którym nadaje się do pracy w trybie całodobowym. Nawet w całkowitej ciemności kamera wykonuje szczegółowe zdjęcia i umożliwia identyfikację obiektów z odległości do 5 metrów. Funkcja WDR zapewnia zaś optymalne wyrównanie kontrastów obrazu przy zbyt dużym odblasku.
2. Zakres dostawy

Kamera uchylno-obrotowa WLAN 720p Kamera wewnętrzna z funkcją alarmową

Zasilacz sieciowy 1 m kabla sieciowego

Uchwyt sufitowy

Płyta CD

Skrócona instrukcja

Materialy do mocowania
3. Cechy i funkcje
- Kamera WLAN z funkcją obrotową/uchylną oraz funkcją noktowizora na podczerwień i wykrywaniem ruchu.
- Wysoka rozdzielczość i wysoki poziom szczegółowości – 1280 x 720 pikseli przy 25 obrazach na sekundę.
• Wbudowany głośnik wydający głośny sygnał alarmowy w przypadku zdarzenia. - Dostęp mobilny oraz internetowy do obrazów na żywo oraz funkcji obracania i przechylania za pomocą aplikacji IPCam i przeglądarki.
- Zintegrowane gniazdo karty microSD do wewnętrznego zapisu danych jako rozwiązanie kwestii tworzenia kopii zapasowej.
• 12 zintegrowanych diod IR LED, aktywowanych w ciemności.
• Wykrywanie ruchu za pomocą pasywnego czujnika podczerwieni - Z funkcją WDR do kompensacji oświetlenia konturowego – idealne rozwiązanie do obszarów wejściowych.
- Z wyjściem alarmowym do sterowania zewnętrznym sygnalizatorem alarmowym (np. syreną, światłem).
- Przycisk WPS do prostego tworzenia połączenia WLAN
4. Opis kamery

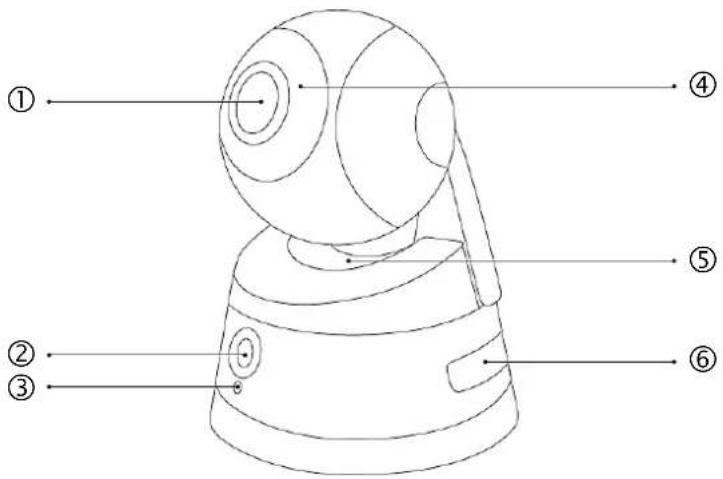

| Nr | Opis |
| 1 | Obiektyw |
| 2 | PIR – pasywny czujnik podczerwieni |
| 3 | Mikrofon |
| 4 | Diody IR LED |
| 5 | Pasek stanu LED |
| 6 | Przycisk WPS i gniazdo karty microSD |

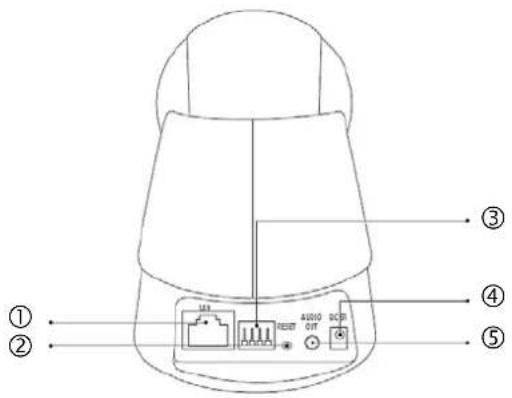

5. Opis złączy

| Nr | Opis |
| 1 | Złącze LAN |
| 2 | Przycisk Reset |
| 3 | Wejście i wyjście alarmoweI = wejścieG = masaO = wyjście |
| 4 | Złącze napięciowe 5 V DC |
| 5 | Wyjście audio |
6. Montaż/instalacja
6.1. Montaż kamery

UWAGA!
W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.
Należy korzystać z załączonego szablonu lub zamocowania do wiercenia otworów mocujących.
Wywiercić wstępne otwory i osadzić w nich dołączone kołki rozporowe.
Użyć dostarczonych śrub do zamocowania uchwytu sufitowego.

Należy pamiętać, że strzałka oraz napis „FRONT” na uchwycie sufitowym wskazują żądany kierunek.
6.2. Ustawianie kamery
Włożyć kamerę do uchwytu sufitowego i zatrzasnąć ją, obracając kamerę w kierunku przeciwnym do ruchu wskazówek zegara.

7. Pierwsze uruchomienie
Kamera sieciowa automatycznie wykrywa, czy konieczne jest bezpośrednie połączenie między komputerem PC i kamerą. Nie jest do tego potrzebny kabel z przeplotem (cross-over). Do bezpośredniego podłączenia w celu pierwszego uruchomienia można użyć dostarczonego w komplecie kabla skrętkowego.
Bezpośrednie podłączenie kamery sieciowej do komputera PC/laptopa
- Upewnij się, czy do połączenia używasz kabla sieciowego typu Cat5.
- Połącz kabel ze złączem Ethernet komputera PC/laptopa i kamery sieciowej.
- Podłącz zasilanie napięciowe kamery sieciowej.
- Skonfiguruj interfejs sieciowy komputera PC/laptopa na adres IP 192.168.0.2, a domyślną bramę sieciowa – na 192.168.0.1.
- Przejdź do punktu 8, aby zakończyć pierwsze konfigurowanie i nawiązać połączenie z kamerą sieciową.

Podłączenie kamery sieciowej do rutera/przełącznika
- Upewnij się, czy do połączenia używasz kabla sieciowego Cat5.
- Połącz komputer PC/laptop z ruterem/przełącznikiem.
- Połącz kamerę sieciową z ruterem/przełącznikiem.
- Podłącz zasilanie napięciowe kamery sieciowej.
- Jeżeli w sieci dostępny jest serwer nazw (DHCP), ustaw interfejs sieciowy komputera PC/laptopa na „Automatyczne pobieranie adresu IP”.
- Jeżeli w sieci nie ma serwera nazw (DHCP), skonfiguruj interfejs sieciowy komputera PC/laptopa na adres 192.168.0.2, a domyślną brame sieciową na 192.168.0.1
- Przejdź do punktu 8, aby zakończyć pierwsze konfigurowanie i nawiązać połączenie z kamerą sieciową.

8. Pierwszy dostęp do kamery sieciowej
Do pierwszego dostępu do kamery sieciowej należy użyć Instalatora IP ABUS.
Po uruchomieniu Asystent wyszukuje wszystkie podłączone kamery sieciowe ABUS i serwery wideo w sieci.
Program ten jest zapisany na dołączonej płycie CD-ROM. Zainstaluj program na swoim systemie komputerowym i uruchom go.
Jeżeli w Twojej sieci jest serwer DHCP, adres IP zostanie automatycznie przydzielony komputerowi PC/laptopowi, a także kamerze sieciowej.
Jeżeli nie ma dostępnego serwera DHCP, kamera sieciowa ustala automatycznie następujący adres: 192.168.0.100.
Aby możliwa była komunikacja z kamerą sieciową (adres IP komputera PC np. 192.168.0.2), Twój system komputerowy musi znajdować się w tej samej podsieci IP.


Standardowo kamera sieciowa jest ustawiona na „DHCP”. Jeżeli w Twojej sieci nie używasz serwera DHCP, radzimy po pierwszym dostępie do kamery sieciowej ręczne ustawienie adresu IP na stałą wartość.
9. Sprawdzanie hasła
Fabrycznie kamera sieciowa ma ustalone hasło administratora. Ze względu na bezpieczeństwo administrator powinien jednak jak najszybciej zdefiniować nowe hasło. Po zapisaniu hasła administratora kamera sieciowa pyta przed każdym dostępem o nazwę użytkownika i hasło.
Fabryczne ustawienia konta administratora są następujące: nazwa użytkownika „admin” i hasło „12345”. Przy każdym dostępie do kamery sieciowej w przeglądarce wyświetlane jest okno autoryzacji, a w tym oknie pytanie o nazwę użytkownika i hasło. Jeżeli indywidualne ustawienia konta administratora nie są dostępne, należy zwrócić się do działu wsparcia technicznego naszej firmy.
Aby wprowadzić nazwę użytkownika i hasło, wykonaj następujące czynności:
Otwórz przeglądarkę Internet Explorer i wprowadź adres IP kamery (np. „http://192.168.0.100”).
Otworzy się okno, w którym należy podać do autoryzacji:

-> Jesteś teraz połączony z kamerą sieciową i widzisz strumień wideo.
10. Funkcje użytkownika
Otwórz stronę startową kamery sieciowej. Interfejs jest podzielony na następujące główne części:

10.1. Pasek menu
Wybierz odpowiednią zakładkę – „Podgląd na żywo”, „Odtwarzanie”, „Konfiguracja” lub „Protokół”.
| Przycisk Opis | |
| admin | Wyświetlanie zalogowanego użytkownika |
| Wyloguj | Wylogowanie użytkownika |
| Language | Wybór języka |
10.2. Wyświetlanie obrazu na żywo
Podwójnym kliknięciem możesz przejść do widoku pełnoekranowego.
| Przycisk Opis | |
![]() | Aktywacja widoku 4:3 |
![]() | Aktywacja widoku 16:9 |
![]() | Wyświetlanie oryginalnej wielkości |
![]() | Automatyczne dostosowanie widoku do przeglądarki |
| Sub-Stream Main Stream | Wybór typu przesyłania strumieniowego dla podglądu na żywo |
10.3. Sterowanie audio/wideo
| Przycisk | Opis |
![]() | Dezaktywacja podglądu na żywo |
![]() | Aktywacja podglądu na żywo |
![]() | Aktywacja/dezaktywacja dźwięku, dostosowanie głośności |
![]() | Mikrofon WŁ./WYŁ, przy załączonym mikrofonie istnieje możliwość komunikacji dwustronnej z komputera do kamery. (Wyjście audio na kamerze) |
![]() | Obraz natychmiastowy (zdjęcie migawkowe) |
![]() | Rozpoczęcie/zatrzymanie ręcznego zapisu |
![]() | Zoom cyfrowy ZAŁ./WYŁ. |
![]() | Rozpoczęcie/zatrzymanie zoomu 3D |
10.4. Sterowanie kamera
10.4.1. Sterowanie PTZ
Aby wyświetlić sterowanie PTZ, kliknij w podglądzie na żywo pole


| Przycisk Opis | |
![]() | Przyciski strzałek: Sterowanie obrotem i pochyleniem |
| Dopasowanie prędkości PT |
10.4.2. Ustawienia Preset
Wybierz zakładkę Zaprogramowane ustawienia, aby wywołać, ustawić i usunąć maks. 16 położení Preset. Aby wybrać położenie, użyj przycisków sterowania PTZ.
Aby utworzyć położenie Preset, kliknij przycisk

| Przycisk Opis | |
![]() | Wybór zaprogramowanego położenia Preset. Wybrane położenie otrzymuje kolor niebieski. |
![]() | Wywołanie położenia |
![]() | Tworzenie położenia |
![]() | Usuwanie położenia |
11. Odtwarzanie

W zakładce Odtwarzanie można odtworzyć dane zapisane na karcie microSD. Wybierz w kalendarzu odpowiedni dzień i kliknij „Wyszukiwanie”.
Na pasku czasu wyświetlone zostaną zapisy dokonane w wybranym dniu. Zaznaczenie kolorem wskazuje zdarzenie zapisu.
W polu Czas odtwarzania można ustawić czas wybranego zapisu.
12. Konfiguracja
12.1. Konfiguracja lokalna
Za pomocą opcji menu „Konfiguracja lokalna” można dokonać ustawień ścieżek pliku zapisu oraz zdjęć migawkowych.

Zapis – ustawienia pliku
W tym miejscu można zdefiniować rozmiar pliku dla nagrań, ścieżkę nagrania oraz ścieżkę do pobranych plików. Aby zastosować zmiany, kliknij „Zapisz”.
Zapisz do
W tym miejscu można zdefiniować ścieżkę pliku, który powinien zostać użyty do ręcznych nagrań. Jako standardowa ścieżka używana jest następująca ścieżka C:\Użytkownik\
Zapisz pobrane pliki w
W tym miejscu można zdefiniować ścieżkę pliku pobranych obrazów wideo.
Standardowo zdefiniowana jest następująca ścieżka: C:\Użytkownik\
Ustawienia obrazu i wideo
W tym miejscu można zdefiniować ścieżki do zapisu obrazów natychmiastowych, zrzutów podczas odtwarzania oraz przyciętych obrazów wideo.
Zapisz zrzut z podglądu na żywo
Wybierz ścieżkę pliku dla obrazów natychmiastowych z podglądu na żywo.
Standardowo zdefiniowana jest następująca ścieżka: C:\\
Zapisz zrzuty z odtwarzania
W tym miejscu można zdefiniować ścieżkę zapisu obrazów natychmiastowych z odtwarzania.
Standardowo zdefiniowana jest następująca ścieżka: C:\\
Zapisz nagrania w
W tym miejscu można zdefiniować ścieżkę zapisu przyciętych obrazów wideo.
Standardowo zdefiniowana jest następująca ścieżka: C:\\
12.2. Konfiguracja podstawowa
Wszystkie ustawienia w obszarze „Konfiguracja podstawowa” znajdują się również w ramach opcji menu „Konfiguracja zaawansowana”. W opisach „Konfiguracji zaawansowanej” zwrócić uwagę na kolumnę „Dostępność w”.

12.3. Konfiguracja zaawansowana
12.3.1. System

| Opcja menu | Opis | Dostępność w trybie |
| Informacje o urządzeniu | Wyświetlanie informacji o urządzeniu | Konfiguracja podstawowa, Konfiguracja Konfiguracja |
| Ustawienia czasu | Konfiguracja wskazania czasu Konfiguracja podstawowa, Konfiguracja zaawansowana | |
| Konserwacja | Konfiguracja w zakresie konserwacji systemu | Konfiguracja podstawowa, Konfiguracja zaawansowana |
| Czas letni | Konfiguracja automatycznego przestawiania na czas letni | Konfiguracja zaawansowana |
| Serwis | Konfiguracja funkcji specjalnych | Konfiguracja zaawansowana |

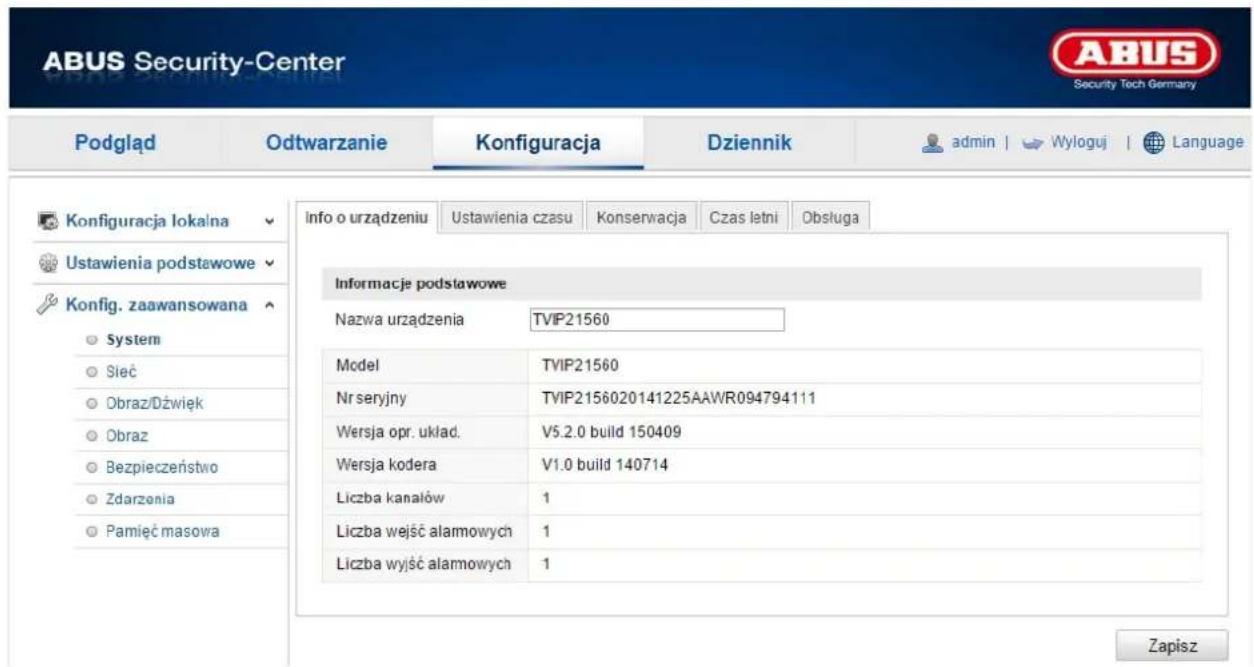

12.3.1.1. Informacje o urządzeniu

Informacje podstawowe
Nazwa urządzenia:
W tym miejscu możesz wprowadzić nazwę kamery. Aby potwierdzić ustawienie, kliknij „Zapisz”.
Model:
Wyświetlanie numeru modelu
Nr seryjny:
Wyświetlanie nr. seryjnego
Wersja oprogramowania firmware:
Wyświetlanie wersji oprogramowania firmware
Wersja kodera:
Wyświetlanie wersji kodera
Liczba kanałów:
Wyświetlanie liczby kanałów
Liczba wejść alarmowych:
Wyświetlanie wejść alarmowych
Liczba wyjść alarmowych:
Wyświetlanie wyjść alarmowych
12.3.1.2. Ustawienia czasu

Strefa czasowa
Wybór strefy czasowej (GMT)
Synchr. czasu
NTP
Za pomocą protokołu Network Time (NTP) można zsynchronizować czas kamery z serwerem czasu. Aby skorzystać z tej funkcji, należy aktywować NTP.
Adres serwera
Adres serwera IP serwera NTP.
Port NTP
Numer portu sieciowego usługi NTP (domyślnie: port 123)
Częstotliwość
W tym miejscu podawana jest w minutach częstotliwość synchronizacji czasu. Naciśnij „Test”, aby uruchomić przeprowadzenie testu.
Reczna synchronizacja czasu
Czas w urządzeniu
Wyświetlanie czasu komputera
Ustawienie czasu
Wyświetlanie bieżącej godziny na podstawie ustawienia strefy czasowej. Aby zastosować czas w urządzeniu, kliknij opcję „Synchronizacja z czasem komputera”.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.1.3. Konserwacja

Ponowne uruchomienie
Kliknij opcję „Ponowne uruchomienie", aby ponownie uruchomić urządzenie.
Standard
Wznów.
Kliknij „Wznów”, aby zresetować wszystkie parametry oprócz parametrów IP do wartości standardowych.
Standard
Wybór tej opcji pozwala na przywrócenie standardowych wartości parametrów.
Zaimportuj plik konfiguracji
Plik konfig.
W tym miejscu należy wybrać ścieżkę pliku, aby wykonać import pliku konfiguracji.
Status
Wyświetlanie statusu importu
Eksport pliku konfig.
Aby wyeksportować plik konfiguracji, należy kliknąć opcję Eksportuj.
Aktualizacja zdalna
Oprogramowanie firmware
Aby zaktualizować kamerę o nowe oprogramowanie firmware, należy wybrać ścieżkę.
Status
Wyświetlanie statusu aktualizacji.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.1.4. Czas letni

Czas letni
Aktywuj czas letni (DST)
Wybierz „DST”, aby automatycznie dostosowywać czas do czasu letniego.
Czas rozpoczęcia
W tym miejscu można zdefiniować moment przestawienia na czas letni.
Czas zakończenia
W tym miejscu można zdefiniować moment przestawienia na czas zimowy.
DST Bias
Ustaw w tym miejscu różnicę czasu w minutach.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.

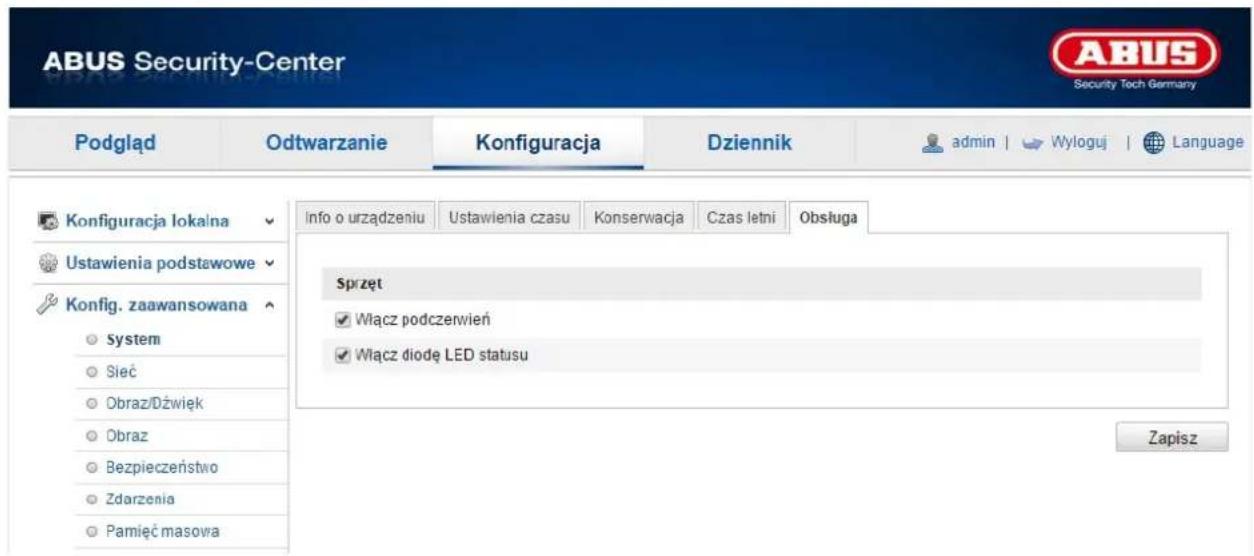

12.3.1.5. Serwis

Sprzet
Aktywacja światła IR
Aktywuj światło IR lub dezaktywuj światło IR na stałe.
Aktywuj diodę LED statusu
Aktywuj lub dezaktywuj na stałe diodę LED statusu kamery.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.2. Sieć

| Opcja menu | Opis | Dostępność w trybie |
| TCP/IP | Ustawienia danych TCP/IP | Konfiguracja podstawowa, Konfiguracja zaawansowana |
| Port | Ustawienia stosowanych portów Konfiguracja podstawowa, Konfiguracja zaawansowana | |
| DDNS | Ustawienia danych DDNS | Konfiguracja zaawansowana |
| Wi-Fi | Ustawienia danych dostępowych W-Lan | Konfiguracja zaawansowana |
| UPnPTM | Ustawienia danych UPnP | Konfiguracja zaawansowana |
12.3.2.1. TCP/IP

Aby móc obsługiwać kamerę za pomocą sieci, należy poprawnie skonfigurować ustawienia TCP/IP.
Wybór NIC:
Wybierz złącze sieciowe do konfiguracji. Kamera może być połączona z siecią za pomocą LAN lub WLAN.
DHCP
Jeśli serwer DHCP jest dostępny, kliknij DHCP, aby przejąć automatycznie adres IP i inne ustawienia sieciowe. Dane zostaną automatycznie skopiowane z serwera i nie można będzie ich zmienić ręcznie.
Jeśli natomiast serwer DHCP nie jest dostępny, wprowadź ręcznie poniższe dane.
Adres IPv4
Ustawienie adresu IP kamery
Maska podsieci IPv4
Ręczne ustawienie maski podsieci kamery
Domyślna brama IPv4
Ustawienie domyślnego rutera kamery
Tryb IPv6
Ręcznie: Ręczna konfiguracja danych IPv6
DHCP: Dane połączenia IPv6 są udostępniane przez serwer DHCP.
Oferta tras: Dane połączenia IPv6 są udostępniane przez serwer DHCP (ruter) w powiązaniu z ISP (dostawcą usług internetowych).
Adres IPv6
Wyświetlanie adresu IPv6. W trybie IPv6 „Ręczny” możliwe jest skonfigurowanie adresu.
Maska podsieci IPv6
Wyświetlanie maski podsieci IPv6.
Domyślna brama IPv6
Wyświetlanie domyślnej bramy IPv6 (rutera domyślnego)
Adres MAC
W tym miejscu jest wyświetlany adres sprzętowy IPv4 kamery, którego nie można zmienić.
MTU
Ustawienie jednostki transferu, wybierz wartość 500 – 9676. Standardowo ustawiona wartość to 1500.
Serwer DNS
Preferowany DNS
W przypadku niektórych aplikacji wymagane są ustawienia serwera DNS (np. wysyłka e-maila).
Wprowadź więc tutaj adres preferowanego DNS.
Alternatywny Serwer DNS
W przypadku, gdy preferowany serwer DNS nie będzie dostępny, użyty zostanie alternatywny serwer DNS. Zdefiniuj zatem adres alternatywnego serwera.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.2.2. Port

Aby uzyskać możliwość dostępu do kamery z zewnątrz, należy skonfigurować poniższe porty.
Port HTTP
Domyślny port dla transmisji HTTP to 80. Alternatywnie port ten może mieć wartość w zakresie 1024\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać własny, unikalny port HTTP.
Port RTSP
Domyślny port dla transmisji RTSP to 554. Alternatywnie port ten może mieć wartość w zakresie 1024\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać własny, unikalny port RTSP.
Port HTTPS
Domyślny port dla transmisji HTTPS to 443.
Port SDK (port sterujący)
Domyślny port dla transmisji SDK to 8000. Port komunikacji dla danych wewnętrznych. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer IP, każda kamera powinna otrzymać własny, unikalny port SDK.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.2.3. DDNS

DDNS
DynDNS lub DDNS (Dynamiczny System Zapisu Nazw Domen) to system, który potrafi aktualizować zapisy nazw domen w czasie rzeczywistym. Kamera sieciowa jest wyposażona w zintegrowanego klienta DynDNS-Client, który może samodzielnie przeprowadzić uaktualnienie adresu IP z serwera DynDNS. Jeżeli kamera sieciowa jest usytuowana za ruterem, radzimy wykorzystać funkcję DynDNS rutera.

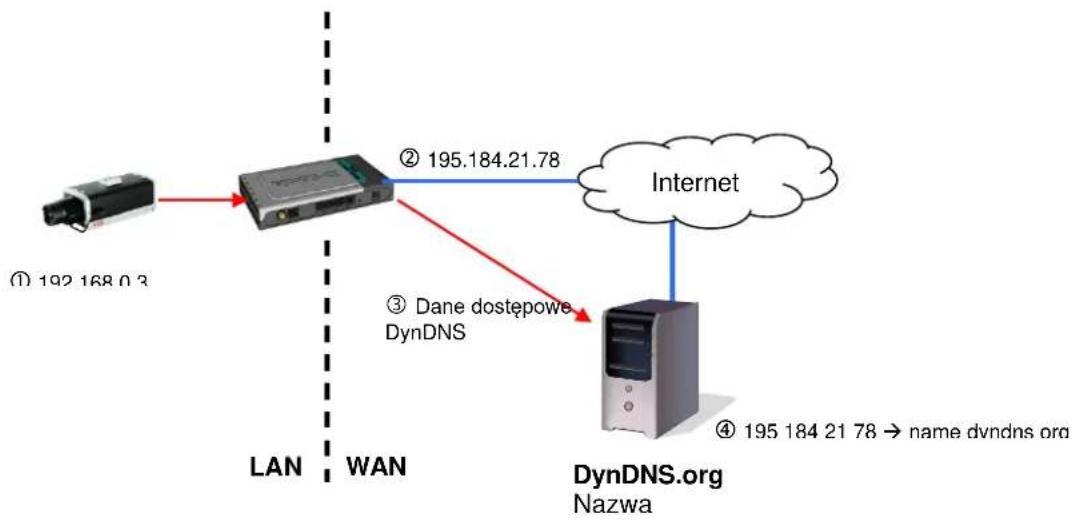

Rysunek przedstawia poglądowo dostęp/aktualizację adresu IP w usłudze DynDNS.
Aktywuj DDNS
Funkcja ta umożliwia aktywację i dezaktywację funkcji DDNS.
Rodzaj DDNS
Wybierz rodzaje DDNS. Istnieje możliwość wyboru „DynDNS” i „ABUS DDNS”.
Adres serwera
Wybierz dostawcę usługi DDNS. Musisz dysponować zarejestrowanym dostępem do tego dostawcy usługi DDNS (np. www.dyndns.org).
W przypadku wybrania rodzaju DDNS „ABUS DDNS” automatycznie zostanie zdefiniowany adres serwera.
Domena
Wprowadź zarejestrowaną nazwę domeny (host-service) (np. mojaKameralP.dyndns.org).
Port
W tym miejscu zdefiniuj port dla przekierowania portów.
Nazwa użytkownika
Identyfikator użytkownika twojego konta DDNS
Hasło
Hasło twojego konta DDNS
Potwierdź
Konieczne jest potwierdzenie hasła.
Konfigurowanie konta DDNS
Konfigurowanie nowego konta w DynDNS.org:

Zapis informacji o koncie:
DynDNS.com

Zanotuj swoje dane użytkownika i przenieś je do konfiguracji kamery sieciowej.
Dostęp do kamery sieciowej przez DDNS
Jeżeli kamera sieciowa znajduje się za ruterem, należy skonfigurować dostęp przez DynDNS w ruterze. Na stronie głównej ABUS Security-Center www.abus-sc.com można znaleźć opis konfiguracji routera DynDNS dla popularnych modeli routerów.

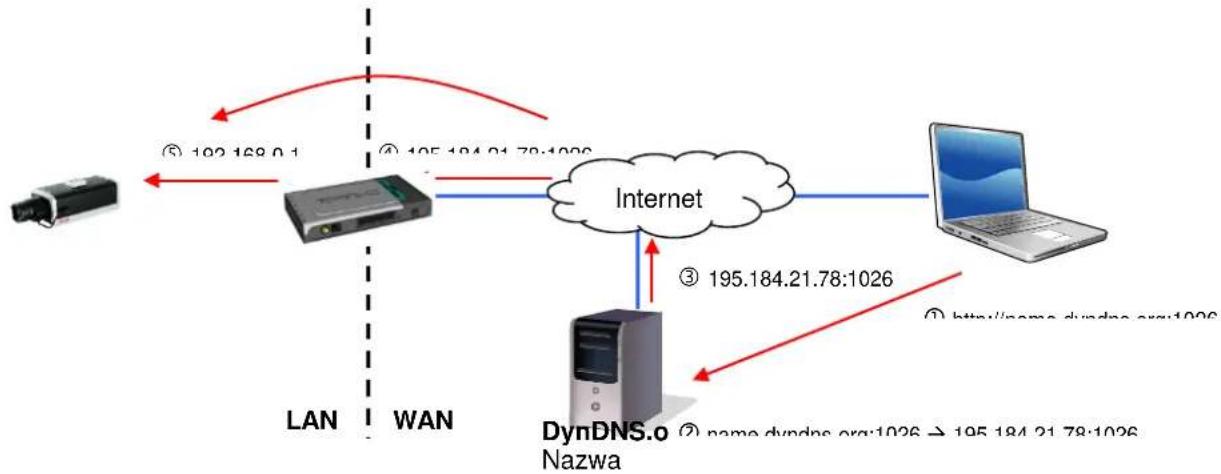

Poniższy rysunek przedstawia poglądowo dostęp do kamery sieciowej znajdującej się za ruterem przez DynDNS.org.

Dostęp DynDNS przez ruter wymaga skonfigurowania w ruterze przekazywania wszystkich ważnych portów (co najmniej RTSP + HTTP).

Potwierdź wprowadzone ustawienia, klikając „Zapisz”. W razie zmian w konfiguracji sieci należy zrestartować kamerę (System\Konserwacja\Ponowne uruchomienie)
ABUS DDNS

- Aby móc skorzystać z funkcji ABUS DDNS, należy najpierw skonfigurować konto na serwerze www.abus-server.com, przestrzegając wskazówek podanych w odpowiedziach na często zadawane pytania (FAQ) na tej stronie WWW.
- Zaznacz pole wyboru „Aktywuj DDNS”, a następnie wybierz jako rodzaj DDNS „ABUS DDNS”
- Potwierdź wprowadzone dane za pomocą opcji „Zapisz”. Adres IP połączenia z Internetem będzie uaktualniany na serwerze co minutę.
12.3.2.5. Wi-Fi

W celu utworzenia połączenia Wi-Fi między kamerą a routerem należy dokonać następujących ustawień:
Lista sieci bezprzewodowych
Naciśnij „Wyszukiwanie”, aby wyświetlone zostały sieci WiFi dostępne w bezpośrednim otoczeniu.

Pamiętaj, że sieci ukryte nie są uwzględnione na liście!
Wi-Fi
SSID
Wprowadź w tym miejscu nazwę sieci.
Tryb sieci
Dostępne opcje to Manage i Ad-Hoc.
Manage
Wybierz ten punkt w celu nawiązania połączenia z siecią.
Ad-Hoc
Wybierz ten punkt w celu nawiązania bezpośredniego połączenia z komputerem lub laptopem.
Tryb bezpieczeństwa
Tutaj można wybrać rodzaj szyfrowania swojej sieci.
Rodzaj szyfrowania:
Tutaj można wybrać rodzaj szyfrowania sieci.
Klucz 1
Wprowadź w tym miejscu klucz sieciowy (hasło) w celu uzyskania dostępu do sieci.
WPS
Funkcja WPS umożliwia łatwe utworzenie bezprzewodowego połączenia kamery z siecią Wi-Fi.
Aktywuj WPS
Aktywuj tę funkcję, aby móc korzystać z połączenia WPS.

Sprawdź, czy twój router obsługuje funkcję WPS.
Kod PIN
Kod PIN jest niezbędny do utworzenia połączenia. Standardowo ustawiona wartość to 12345678. Kliknij „Generuj”, aby skonfigurować nowy kod.
Połączenie PBC
Jeśli twój router posiada przycisk WPS, aktywuj tę funkcję.
- Najpierw naciśnij przycisk WPS na routerze.
- Następnie naciśnij w przeciągu dwóch minut przycisk „Łączenie”.
- Po niedługim czasie utworzone zostanie połączenie W-LAN między kamerą a routerem.
Kod PIN routera
W tym miejscu możesz ręcznie utworzyć połączenie WPS wprowadzając SSID i kod PIN routera.
SSID: Wprowadź SSID żądanej sieci.
Kod PIN routera: Wprowadź kod PIN routera, zapoznaj się z instrukcją obsługi producenta routera, aby odczytać kod PIN WPS.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.2.6. UPnP ^TM

Funkcja UPnP (Universal Plug and Play) umożliwia komfortowe sterowanie urządzeniami sieciowymi w sieci IP. Dzięki temu kamera sieciowa jest widoczna w środowisku sieciowym Windows jako urządzenie sieciowe.
Aktywacja UPnP
Aktywuj lub dezaktywuj funkcję UPnP
Nazwa skrócona
Wyświetlanie adresu MAC kamery
Mapowanie portów
Aktywacja mapowania portów
Funkcja ta umożliwia aktywację przekazywania portu Universal Plug and Play dla usług sieciowych. Jeżeli ruter obsługuje UPnP, opcja ta powoduje automatyczne włączenie przekazywania portu dla strumieni wideo po stronie rutera dla kamery sieciowej.
Tryb mapowania portów
Określ w tym miejscu, czy przekazywanie portu ma odbywać się automatycznie czy ręcznie.
Nazwa protokołu:
HTTP
Domyślny port dla transmisji HTTP to 80. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać własny, unikalny port HTTP
RTSP
Domyślny port dla transmisji RTSP to 554. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać własny, unikalny port RTSP.
SDK (port sterujący)
Domyślny port dla transmisji SDK to 8000. Port komunikacji dla danych wewnętrznych. Alternatywnie port ten może mieć wartość w zakresie 1025\~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer IP, każda kamera powinna otrzymać własny, unikalny port SDK.
Port zewnętrzny
Jeśli „Mapping Port Type” zmieniono na Ręczny, port ten można zmienić jedynie ręcznie.
Zewnętrzny adres IP
Wyświetlanie zewnętrznego adresu IP w celu uzyskania dostępu mobilnego.
Status
Określa, czy wprowadzony port zewnętrzny jest właściwy czy niewłaściwy.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.3. Wideo/audio

| Opcja menu | Opis | Dostępność w trybie |
| Wideo | Ustawienia wersji wideo | Konfiguracja podstawowa, Konfiguracja zaawansowana |
| Audio | Ustawienia wyjścia dźwięku | Konfiguracja podstawowa, Konfiguracja zaawansowana |
12.3.3.1. Wideo

Rodzaj strumienia
Wybierz rodzaj strumienia dla kamery. Dla zapisu i podglądu na żywo z dobrą szerokością pasma wybierz „Strumień główny (normalny)”. Natomiast dla podglądu na żywo z ograniczoną szerokością pasma wybierz „Podstrumień”.
Typ wideo
W tym miejscu ustaw typ wideo dla wybranego strumienia. Istnieją następujące możliwości wyboru: „Wideo i audio” oraz „Strumień wideo”, przy czym w drugiej opcji nie występuje transmisja audio.
Rozdzielczość
Ustaw w tym miejscu rozdzielczość obrazów wideo. W zależności od modelu kamery można wybrać 1280*720p; 1280*960.
Rodzaj przepływności
Opcja ta umożliwia określenie przepływności strumienia wideo. Jakość wideo może być wyższa albo niższa, w zależności od intensywności ruchu. Istnieje możliwość wyboru stałej lub zmiennej przepływności (bitrate).
Maks. przepływność
Przepływność strumienia wideo jest ustawiana na określoną wartość; ustaw maks. przepływność w przedziale od 32 do 16384 Kbps. Wyższa wartość odpowiada wyższej jakości wideo, jednakże wymaga większej szerokości pasma.
Jakość wideo
Ta opcja jest dostępna do wyboru pod warunkiem wybrania zmiennej przepływności. Ustaw w tym miejscu jakość obrazu wideo. Jakość wideo, w zależności od intensywności ruchu, może być mniejsza lub większa. Istnieje możliwość wybrania jednej spośród sześciu następujących jakości: „Najniższa”, „Niższa”, „Niska”, „Średnia” „Wyższa” lub „Najwyższa”.
Częstotliwość odświeżania obrazu
Określa częstotliwość odświeżania obrazu w obrazach na sekundę.
Kompresja wideo
Wybierz standard kodowania obrazu: możesz wybrać H.264 lub MJPEG.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.3.2. Audio

Kodowanie audio
Wybierz w tym miejscu kodowanie dla transmisji dźwięku.
Możesz wybrać G.711ulaw; G.711alaw lub G.726.
Głośność wejścia audio
Ustawienia głośności odtwarzania
Filtr szumu otoczenia
Aktywuj ten filtr, aby odfiltrować szumy otoczenia.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.4. Obraz

| Opcja menu | Opis | Dostępność w trybie |
| Ustawienia wyświetlania | Ustawienia parametrów wyświetlania | Konfiguracja podstawowa, Konfiguracja zaawansowana |
| Ustawienia OSD | Ustawienia formatu daty i godziny | Konfiguracja zaawansowana |
| Tekst na obrazie | Dodawanie pół tekstowych | Konfiguracja zaawansowana |
| Maskowanie stref prywatnych | Dodawanie masek stref prywatności | Konfiguracja zaawansowana |
12.3.4.1. Ustawienia wyświetlania

Za pomocą tej opcji menu można ustawić jakość obrazu kamery, w tym jasność, ostrość, kontrast itd.

Pamiętaj, że:
Parametry definiowane w ramach ustawień wyświetlania mogą różnić się w zależności od modelu.
Przełączanie dzień/noc
W tym miejscu masz możliwość wyboru między automatycznym przełączaniem dzień/noc a przełączaniem sterowanym czasem. W drugim przypadku należy wprowadzić czas rozpoczęcia i czas zakończenia trybu dziennego. Następujące ustawienia można wprowadzić indywidualnie dla trybu dziennego lub nocnego.
Jasność
Ustawienie jasności obrazu. Możliwe wartości w zakresie od 0 do 100.
Kontrast
Ustawienie kontrastu obrazu. Możliwe wartości w zakresie od 0 do 100.
Nasycenie
Ustawienie nasycenia obrazu. Możliwe wartości w zakresie od 0 do 100.
Odcień
Ustawienie odcienia. Możliwe wartości w zakresie od 0 do 100.
Ostrość
Ustawienie ostrości obrazu. Większa ostrość może powodować zwiększenie szumów obrazu.
Możliwe wartości w zakresie od 0 do 100.
Czas ekspozycji
Ustawianie maks. czasu ekspozycji. To ustawienie nie jest zależne od trybu migawki tęczówkowej.
Przełączanie dzień/noc
Przełączanie dzień/noc. Możliwe opcje to Autom., Dzień, Noc zgodnie z harmonogramem oraz wyzwolenie przez wejście alarmowe.
Autom.
Kamera przełącza się automatycznie w zależności od panującego światła pomiędzy trybem dziennym a nocnym. Czułość można ustawić wybierając wartość z zakresu „0–7”, przy czym 7 to najwyższy poziom czułości.
Dzień
W tym trybie kamera dostarcza tylko obrazy kolorowe.

Pamiętaj, że:
Używaj tego trybu tylko w przypadku niezmieniającego się światła.
Noc
W tym trybie kamera dostarcza tylko obrazy czarno-białe.

Pamiętaj, że:
Używaj tego trybu tylko przy słabym świetle.
Harmonogram
W tym trybie ustawić można czas rozpoczęcia i czas zakończenia trybu dziennego. Poza ustawionym zakresem czasowym kamera automatycznie przełącza się w tryb czarno-biały.
Wyzwolenie przez wejście alarmowe
Kamera wyzwalana jest przez wejście alarmowe i przy zmianie statusu zmienia tryb na kolorowy lub czarno-biały.
Status
Wybierz noc, aby przy wyzwalaniu wejścia alarmowego kamera przełączyła się na tryb czarno-biały. Wybierz dzień, jeśli przy wyzwalaniu wejścia alarmowego kamera powinna przełączyć się na tryb kolorowy.
Czułość
Ustawienie progu automatycznego przełączania dzień/noc (0–7).
Niska wartość oznacza słabsze natężenie oświetlenia do przełączania na tryb nocny.
Czas filtra
Ustawienie czasu opóźnienia pomiędzy wykryciem konieczności przełączenia a działaniem.
Ochrona przed nadmiernym naświetleniem
Jeśli funkcja ta zostanie aktywowana, intensywność światła podczerwonego zostanie automatycznie zredukowana w przypadku obiektów znajdujących się zbyt blisko. W ten sposób możliwe jest uniknięcie miksowania obrazów obiektu.
Obszar BLC (kompensacja oświetlenia konturowego)
Dzięki kompensacji oświetlenia konturowego obiekty znajdujące się na jasnym tle mogą stać się bardziej wyraźne. Ekspozycja obiektów jest korygowana, jednakże samo tło pozostaje nieostre.
WDR
Za pomocą funkcji WDR kamera jest w stanie dostarczać przejrzyste obrazy również przy słabym świetle konturowym. Jeśli w obszarze obrazu znajdują się zarówno bardzo jasne jak i bardzo ciemne obszary, poziom jasności całego obrazu zostaje wyrównany, dzięki czemu powstaje wyraźny i bogaty w szczegóły obraz.
Powyższe pole wyboru należy zaznaczyć, aby aktywować lub dezaktywować funkcję WDR. Natomiast w celu wzmocnienia funkcji WDR należy ustawić wyższy poziom Wide Dynamic Level.
Balans beli
W tym miejscu wybierz oświetlenie, w którym kamera zostanie zainstalowana.
Możliwe są następujące opcje: „AWB1”, „Zablokowane WB”, „Żarówka”, „Światło ciepłe”, „Światło naturalne”, „Lampa fluorescencyjna”.
AWB1
W trybie AWB1 kamera zachowuje balans koloru automatycznie, zgodnie z jego bieżącą temperaturą.
Zablokowane WB
Balans bieli jest przeprowadzany i zapisywany jednorazowo.
Inne
Dalsze opcje balansu bieli służą dostosowaniu funkcji do światła otoczenia (żarówka, światło ciepłe, światło naturalne, lampa fluorescencyjna).
Poziom redukcji szumów
W tym miejscu ustaw poziom redukcji szumów.
Lustro
Gdy funkcja lustra jest aktywna, obraz odbija się w poziomie.
Obracanie
Gdy funkcja obracania jest aktywna, obraz obracany jest pionowo.
Standard obrazu
Regulacja częstotliwości ekspozycji
50 Hz: Stale ustawienie na częstotliwość sieciową 50 Hz
60 Hz: Stale ustawienie na częstotliwość sieciową 60 Hz
12.3.4.2. Ustawienia OSD

Za pomocą tej opcji menu możesz wybrać format daty i godziny pokazywanych na obrazie na żywo.
Wyświetl nazwę
Zaznacz to pole wyboru, jeśli chcesz, aby była wyświetlana nazwa kamery.
Wyświetl datę
Zaznacz to pole wyboru, jeśli chcesz, aby na obrazie kamery była wyświetlana data.
Wyświetl tydzień
Zaznacz to pole wyboru, jeśli chcesz, aby był wyświetlany dzień tygodnia.
Nazwa kamery
Wpisz w tym miejscu nazwę kamery, która powinna być wyświetlana na obrazie.
Format czasu
Określ w tym miejscu, w jakim formacie powinna być wyświetlana godzina – 24- czy 12-godzinnym.
Format daty
Wybierz w tym miejscu format wyświetlania daty.
$$ (D = \text { dzień }, M = \text { miesiąc }, R = \text { rok }) $$
Tryb OSD
W tym miejscu można wybrać tryb wyświetlania pokazywanych elementów.
Dostępne są następujące opcje: „Przezroczysty i migający”, „Przezroczysty i niemigający”,
„Nieprzezroczysty i migający” „Nieprzezroczysty i niemigający”.
Rozmiar OSD
W tym miejscu można ustawić rozmiar wyświetlacza OSD. Opcje: 16x16, 32x32, 48x48, 64x64, Autom.
W przypadku opcji Autom. rozmiar będzie się różnił w zależności od ustawionej rozdzielczości.
Ustawienia rozmiaru OSD można użyć tylko na pierwszym strumieniu wideo (strumień główny).

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.4.3. Tekst na obrazie

Istnieje możliwość pokazania na obrazie kamery do czterech tekstów o maksymalnej długości wynoszącej 45 znaków. Aby wyświetlić tekst, zaznacz pole wyboru.
Za pomocą przycisku myszy możesz przesuwać okno tekstowe.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.4.4. Maskowanie stref prywatnych

Za pomocą stref prywatnych pewne obszary podglądu na żywo można zabezpieczyć przed ich rejestracją bądź oglądaniem na żywo. Możliwe jest zdefiniowanie na obrazie wideo maks. 4 prostokątnych stref prywatnych.
Aby zdefiniować strefę prywatną, postępuj w następujący sposób: Zaznacz pole „Aktywuj strefę prywatności”. Aby dodać strefę prywatną, wybierz przycisk „Zazn. obszar:”. Teraz możesz zaznaczyć za pomocą myszy na obrazie kamery pożądany obszar. Po zaznaczeniu tego obszaru można zaznaczyć 3 kolejne powierzchnie. Przycisk „Usuń wszystko” umożliwia usunięcie wszystkich zdefiniowanych stref prywatnych.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.5. Bezpieczeństwo

| Opcja menu | Opis | Dostępność w trybie |
| Użytkownik | Administracja użytkownikami | Konfiguracja podstawowa, Konfiguracja zaawansowana |
| Filtr adresów IP | Filtrowanie adresów IP w celu sterowania dostępem do kamery | Konfiguracja zaawansowana |

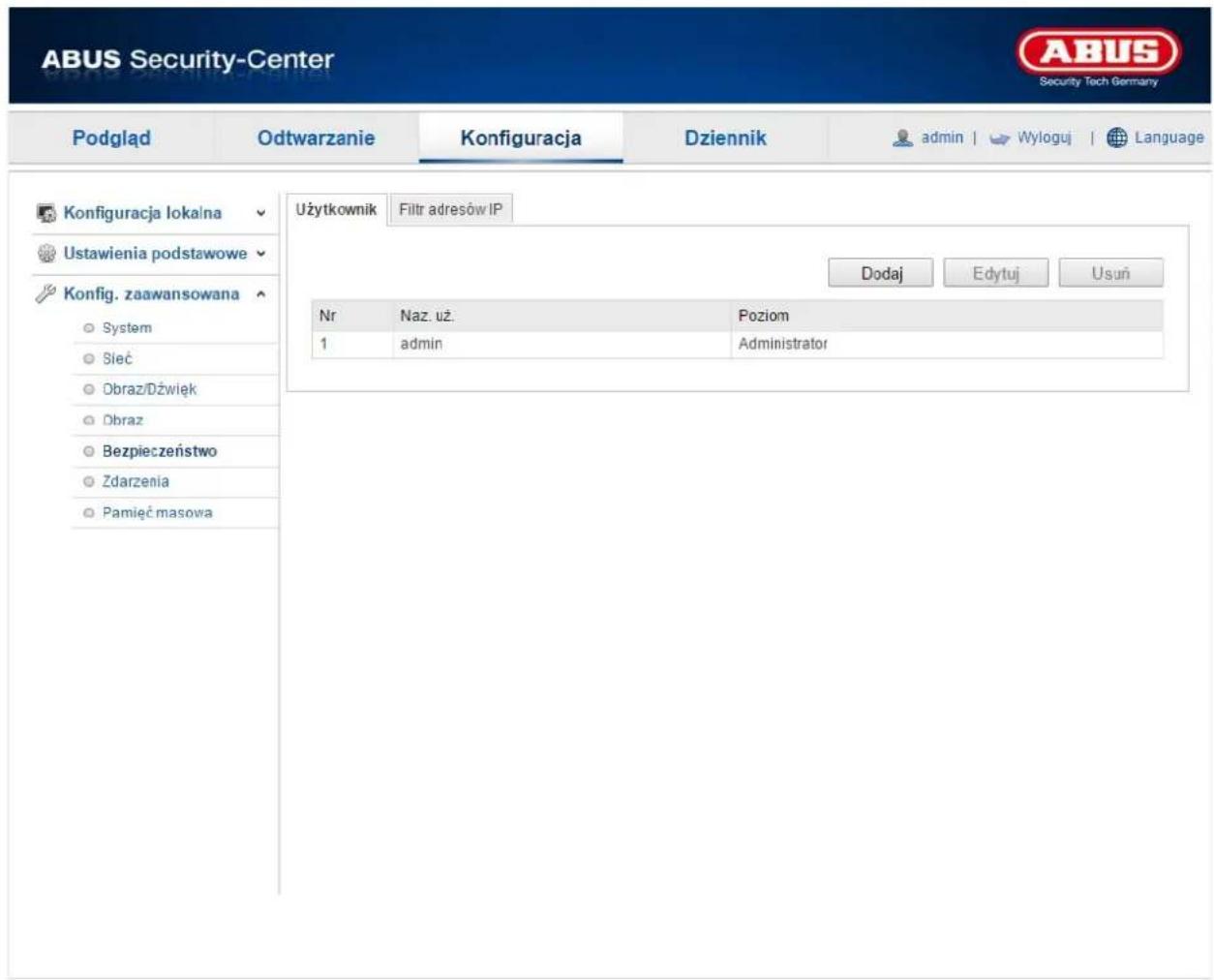

12.3.5.1. Użytkownik

Za pomocą tej opcji możesz dodawać, edytować i usuwać użytkowników.
Aby dodać lub edytować użytkownika, kliknij „Dodaj” lub „Zmień”.
Pojawi się nowe okno z danymi i uprawnieniami.
Nazwa użytkownika
Wprowadź w tym miejscu nazwę użytkownika. Jest ona niezbędna w celu uzyskania dostępu do kamery.
Poziom
Wybierz indywidualny rodzaj użytkownika dla identyfikatora użytkownika.
Można wybrać jeden z dwóch predefiniowanych poziomów: Operator lub Użytkownik.
Jako operator masz do dyspozycji następujące funkcje zdalne: podgląd na żywo, sterowanie PTZ, rejestracja ręczna, odtwarzanie, dwukierunkowe audio, wyszukiwanie/odczyt stanu pracy.
Jako użytkownik masz do dyspozycji następujące funkcje zdalne: odtwarzanie i wyszukiwanie/odczyt stanu pracy.
Aby dodać dalsze funkcje, zaznacz odpowiednie pola wyboru.
Hasło
Wprowadź w tym miejscu hasło, które odpowiedni użytkownik musi podać w celu uzyskania dostępu do kamery.
Potwierdź
Potwierdź hasło poprzez jego ponowne wprowadzenie.
| i | Zastosuj wprowadzone ustawienia, klikając "OK". Aby odrzucić dane, wybierz „Anuluj”. |
12.3.5.2. Filtr adresów IP

Aktywacja filtra adresów IP
Zaznaczenie pola wyboru powoduje aktywację funkcji filtra.
Dozwolone: Zdefiniowane poniżej adresy IP są akceptowane w odniesieniu do dostępu do kamery.
Zabronione: Zdefiniowane poniżej adresy IP są blokowane. Adres IP jest wprowadzany w formacie xxx.xxx.xxx.xxx.
12.3.6. Zdarzenia

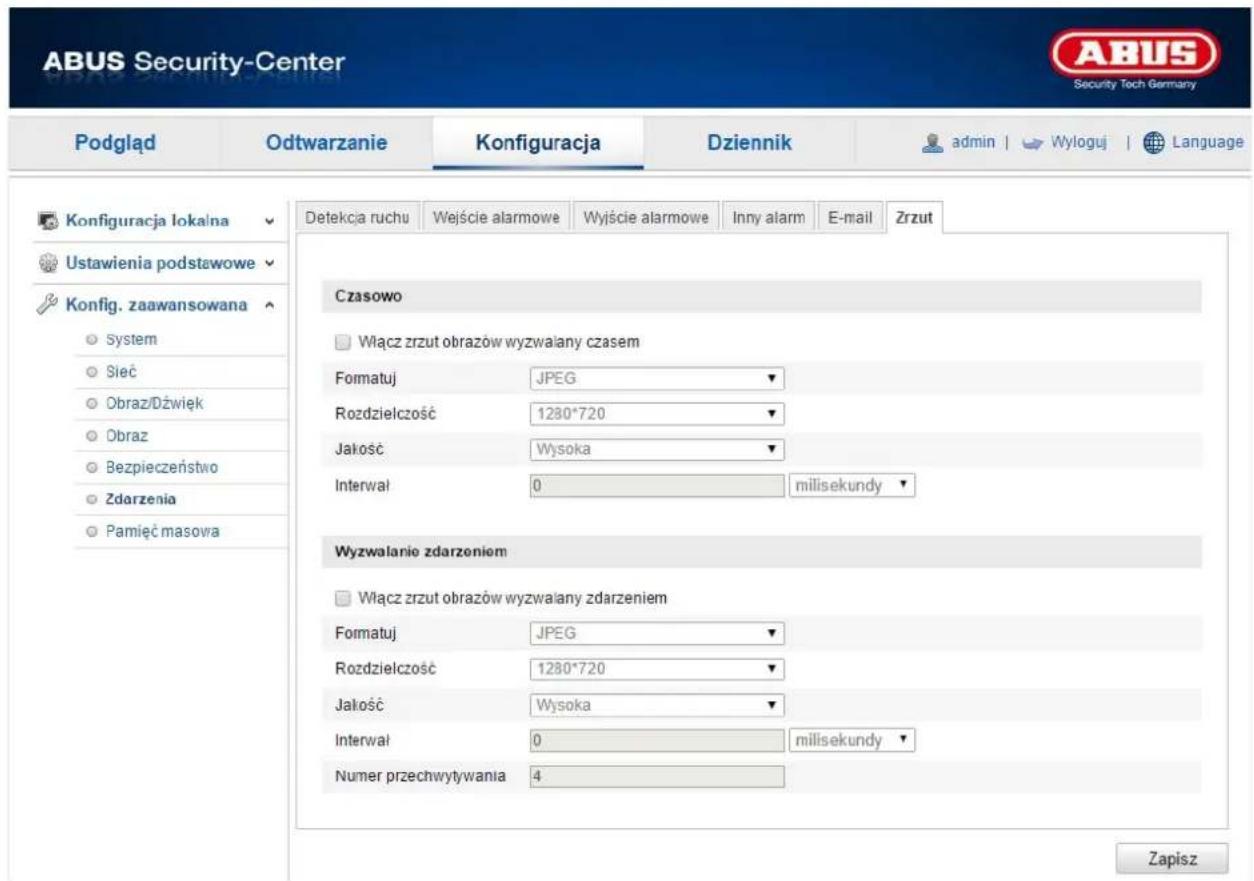

| Opcja menu | Opis | Dostępność w trybie |
| Wykrywanie ruchu | Ustawienie wykrywania ruchu | Konfiguracja zaawansowana |
| Wejście alarmowe | Ustawienie wejścia alarmowego | Konfiguracja zaawansowana |
| Wyjście alarmowe | Ustawienie wyjścia alarmowego | Konfiguracja zaawansowana |
| Inny alarm | Ustawienie czujnika PIR | Konfiguracja zaawansowana |
| Ustawienie wysyłania e-maila | Konfiguracja zaawansowana | |
| Zrzut | Ustawienie funkcji zrzutu | Konfiguracja zaawansowana |

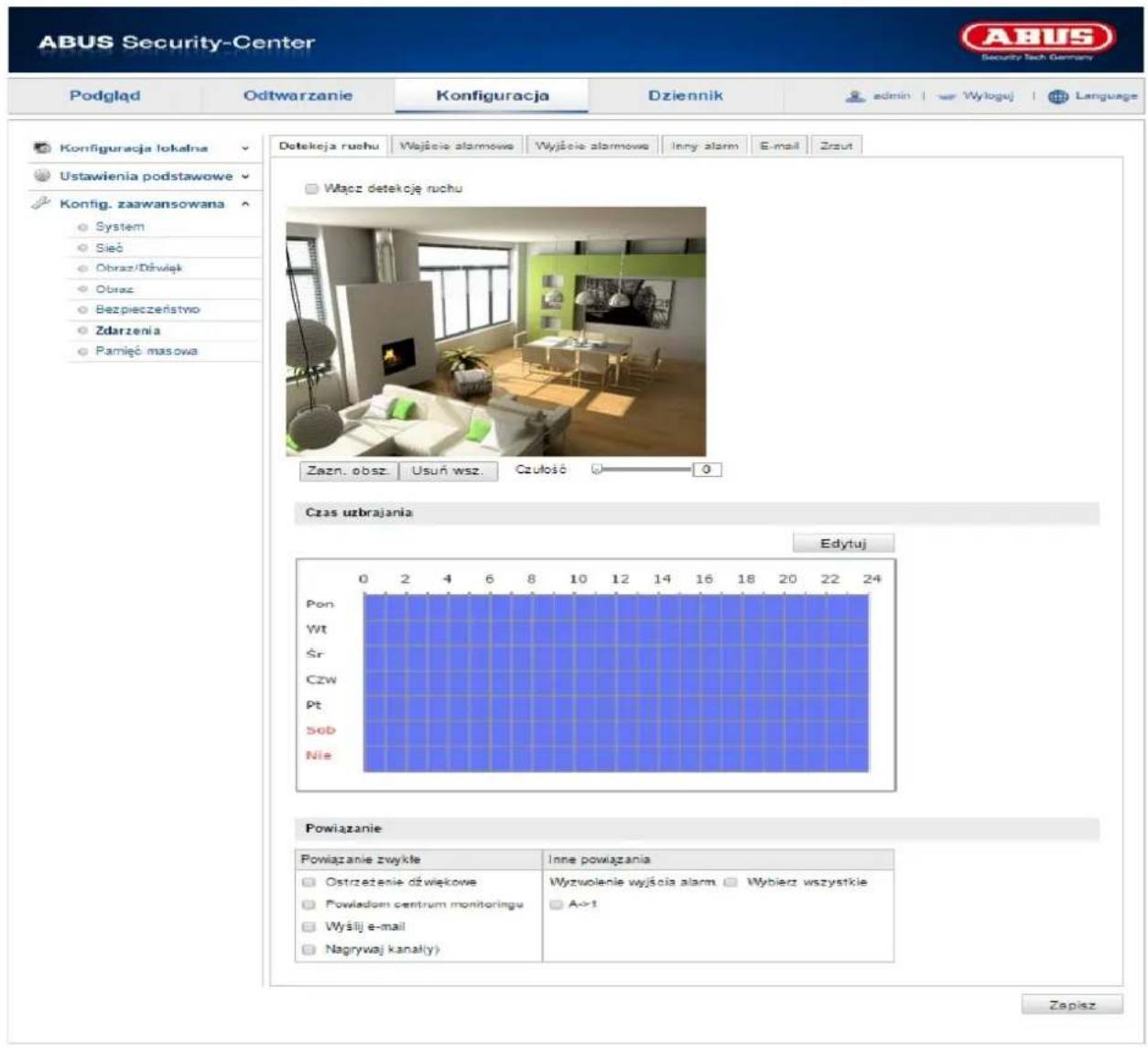

12.3.6.1. Wykrywanie ruchu

Ustawienia obszarów
Aktywuj wykrywanie ruchu poprzez zaznaczenie pola wyboru „Aktywuj wykrywanie ruchu”. Aby wybrać obszar, kliknij przycisk „Zazn. obszar:”. Standardowo jest wybrany cały obszar. Aby anulować to zaznaczenie, kliknij przycisk „Usuń wszystko”. Teraz przeciągnij myszą przez żądany obszar. Następnie ustaw czułość, przeciągając kursor przez pasek wyboru. Aby zastosować wybrany obszar, kliknij przycisk „Zatrzymanie rysowania”.
Po prawej: wysoka czułość
Po lewej: niska czułość.
Czas aktywacji
Aby zdefiniować harmonogram dla rejestracji sterowanej ruchem, kliknij przycisk „Edytuj”.
Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinna odbywać się ta rejestracja.
Voog tijdschema toe
| Ma | Di | Wo | Do | Vr | Za | Zo |
| Periode | Startijd | Eindlijd | ||||
| 1 | 00:00 | 24.00 | ||||
| 2 | 00:00 | 00:00 | ||||
| 3 | 00:00 | 00:00 | ||||
| 4 | 00:00 | 00:00 | ||||
| 5 | 00:00 | 00:00 | ||||
| 6 | 00:00 | 00:00 | ||||
| 7 | 00:00 | 00:00 | ||||
| 8 | 00:00 | 00:00 | ||||
Wybierz teraz dzień tygodnia dla rejestracji sterowanej ruchem. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowe wykrywanie ruchu, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00.
Aby zastosować wykrywanie ruchu w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybierz wszystko”. Aby skopiować wykrywanie ruchu do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiuj”.
Aby zastosować zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.
Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
Metoda powiązana
Ostrzeżenie dźwiękowe:
Z kamery wyemitowany zostanie alarm dźwiękowy.
Powiadomienie CMS:
Powiadomienie CMS
Wyślij e-mail:
Zaznacz to pole wyboru, aby otrzymywać powiadomienie e-mailem.
Aktywuj zapis:
Aktywuje zapis na wewnętrzną kartę microSD.
Inne powiązania
Istnieje możliwość włączenia w przypadku wykrycia alarmu wyjścia alarmowego.
Kliknij „Wybrano wszystkie”, aby włączyć wyjście alarmowe.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.6.2. Wejście alarmowe

Za pomocą tej opcji menu możesz skonfigurować wejście alarmowe kamery.
Nr wejścia alarm.
Wybierz wejście alarmowe, aby je skonfigurować.
Nazwa alarmu
W tym miejscu możesz ustalić nazwę dla wejścia alarmowego. Nie stosuj w nazwie numeru wejścia alarmowego ani znaków specjalnych.
Rodzaj alarmu
Wybierz w tym miejscu rodzaj alarmu. Istnieją następujące możliwości wyboru: „NO” (Normally open) lub „NC” (Normally closed).
Czas aktywacji
Aby zdefiniować harmonogram dla wejścia alarmowego, kliknij przycisk „Edytuj”.
Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinno być aktywne wejście alarmowe.

Wybierz teraz dzień tygodnia dla wejścia alarmowego. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowe monitorowanie, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00.
Aby zastosować ustawienia w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybierz wszystko”. Aby skopiować ustawienia do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiiuj”. Aby zastosować zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.
Reakcja
Określ w tym miejscu, jaka czynność ma zostać wykonana w przypadku alarmu.
Reakcja
Ostrzeżenie dźwiękowe:
Powiadomienie CMS:
Wyślij e-mail:
Aktywuj zapis:
Z kamery wyemitowany zostanie alarm dźwiękowy.
Powiadomienie CMS
Zaznacz to pole wyboru, aby otrzymywać powiadomienie e-mailem.
Aktywuje zapis na wewnętrzną kartę microSD.
Inne powiązania
Istnieje możliwość włączenia w przypadku wykrycia alarmu wyjścia alarmowego. Kliknij „Wybrano wszystkie”, aby włączyć wyjście alarmowe.
12.3.6.3. Wyjście alarmowe

W tym miejscu istnieje możliwość skonfigurowania wyjścia alarmowego.
Nr wyjścia alarmowego
Wybierz wyjście alarmowe, aby je skonfigurować.
Nazwa alarmu
W tym miejscu możesz ustalić nazwę dla wyjścia alarmowego. Nie stosuj w nazwie numeru wyjścia alarmowego ani znaków specjalnych.
Czas wyświetlania
Wybierz zakres czasu, w jakim ma być włączone wyjście alarmowe.
Czas aktywacji
Aby zdefiniować harmonogram dla wyjścia alarmowego, kliknij przycisk „Edytuj”.
Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinno być aktywne wyjście alarmowe.

Wybierz teraz dzień tygodnia dla wyjścia alarmowego. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowe monitorowanie, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00.
Aby zastosować ustawienia w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybierz wszystko”. Aby skopiować ustawienia do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiiuj”.
Aby zastosować zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.
12.3.6.4. Inny alarm

Alarm PIR
Aktywuj alarm PIR
Możesz aktywować czujnik PIR w celu konfiguracji działania wyzwalanego zdarzeniem.
Nazwa alarmu
W tym miejscu możesz ustalić nazwę dla wejścia alarmowego. Nie stosuj w nazwie numeru wejścia alarmowego ani znaków specjalnych.
Reakcja
Określ w tym miejscu, jaka czynność ma zostać wykonana w przypadku alarmu.
Ostrzeżenie dźwiękowe:
Powiadomienie CMS:
Wyślij e-mail:
Aktywuj zapis:
Z kamery wyemitowany zostanie alarm dźwiękowy.
Powiadomienie CMS
Zaznacz to pole wyboru, aby otrzymywać powiadomienie e-mailem.
Aktywuje zapis na wewnętrzną kartę microSD.
Inne powiązania
Istnieje możliwość włączenia w przypadku wykrycia alarmu wyjścia alarmowego.
Kliknij „Wybrano wszystkie”, aby włączyć wyjście alarmowe.
Czas aktywacji
Aby zdefiniować harmonogram dla wyjścia alarmowego, kliknij przycisk „Edytuj”.
Pojawi się nowe okno, w którym należy określić, w które dni tygodnia i w jakich godzinach powinno być aktywne wyjście alarmowe.

Wybierz teraz dzień tygodnia dla wyjścia alarmowego. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowe monitorowanie, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00.
Aby zastosować ustawienia w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybierz wszystko”. Aby skopiować ustawienia do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiiuj”.
Aby zastosować zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.
12.3.6.5. E-mail

W tym miejscu istnieje możliwość dokonania ustawień wysyłki e-maila.
Nadawca
Nadawca
W tym miejscu wprowadź nazwę nadawcy.
Adres nadawcy
W tym miejscu wpisz adres e-mail nadawcy.
Serwer SMTP
Wpisz adres IP serwera SMTP lub nazwę hosta. (np. smtp.googlemail.com)
Port SMTP
Wprowadź port SMTP; standardowo skonfigurowany jest port 25.
Aktywuj SSL
Zaznacz funkcję SLL, jeśli wymaga tego serwer SMTP.
Częstotliwość
Ustaw w tym miejscu przedział czasu pomiędzy czynnościami wysyłki e-maili z załączonymi obrazami.
Załączony obraz
Aktywuj tę funkcję, jeśli w przypadku alarmu do e-maila powinny zostać załączone obrazy.
Autoryzacja
Jeśli używany serwer pocztowy wymaga autoryzacji, aktywuj tę funkcję, aby zalogować się do niego za pomocą autoryzacji.
Po dokonanej aktywacji można wprowadzić nazwę użytkownika i hasło.
Nazwa użytkownika
Wprowadź nazwę użytkownika przypisaną do konta e-mail. Jest to część adresu do znaku @.
Hasło
Wprowadź hasło przypisane do konta e-mail.
Potwierdź
Potwierdź hasło poprzez jego ponowne wprowadzenie.
Odbiorca
Wpisz tu nazwę odbiorcy.
Adres odbiorcy1/Adres odbiorcy2/Adres odbiorcy3
Wprowadź w tym miejscu adres e-mail osoby do powiadomienia.
Kliknij „Test”, aby wysłać testową wiadomość e-mail.

Potwierdź wprowadzone ustawienia, klikając „Zapisz”.
12.3.6.6. Zrzut

W tym miejscu możesz skonfigurować zrzuty wyzwalane czasem i zdarzeniem w celu zapisu na karcie microSD.
Czasowy
Aktywuj zrzut obrazów wyzwalany czasem
Aktywuj tę funkcję, aby zapisywać obrazy w określonych przedziałach czasu.
Format
Domyślnie został skonfigurowany format obrazów JPEG.
Rozdzielczość
Ustaw w tym miejscu rozdzielczość obrazu.
Jakość
Określ w tym miejscu jakość zapisanych obrazów.
Częstotliwość
Ustal w tym miejscu przedział czasu pomiędzy dwoma zapisanymi obrazami.
Wyzwalanie zdarzeniem
Aktywuj zrzut obrazów wyzwalany zdarzeniem
Aktywuj tę funkcję, aby zapisywać obrazy wyzwalane zdarzeniem.
Format
Domyślnie został skonfigurowany format obrazów JPEG.
Rozdzielczość
Ustaw w tym miejscu rozdzielczość obrazu.
Jakość
Wybierz w tym miejscu jakość zapisanych obrazów.
Częstotliwość
Ustaw w tym miejscu przedział czasu pomiędzy dwoma zapisanymi obrazami.
Numer rejestracji
Ustaw w tym miejscu liczbę obrazów, które mają być zapisane w przypadku zdarzenia.
12.3.7. Zapis

| Opcja menu | Opis | Dostępność w trybie |
| Harmonogram zapisu | Konfiguracja zapisu sterowanego harmonogramem. | Konfiguracja zaawansowana |
| Zarządzanie pamięcią | Zarządzanie kartą SD Konfiguracja | zaawansowana |
12.3.7.1. Plan zapisu

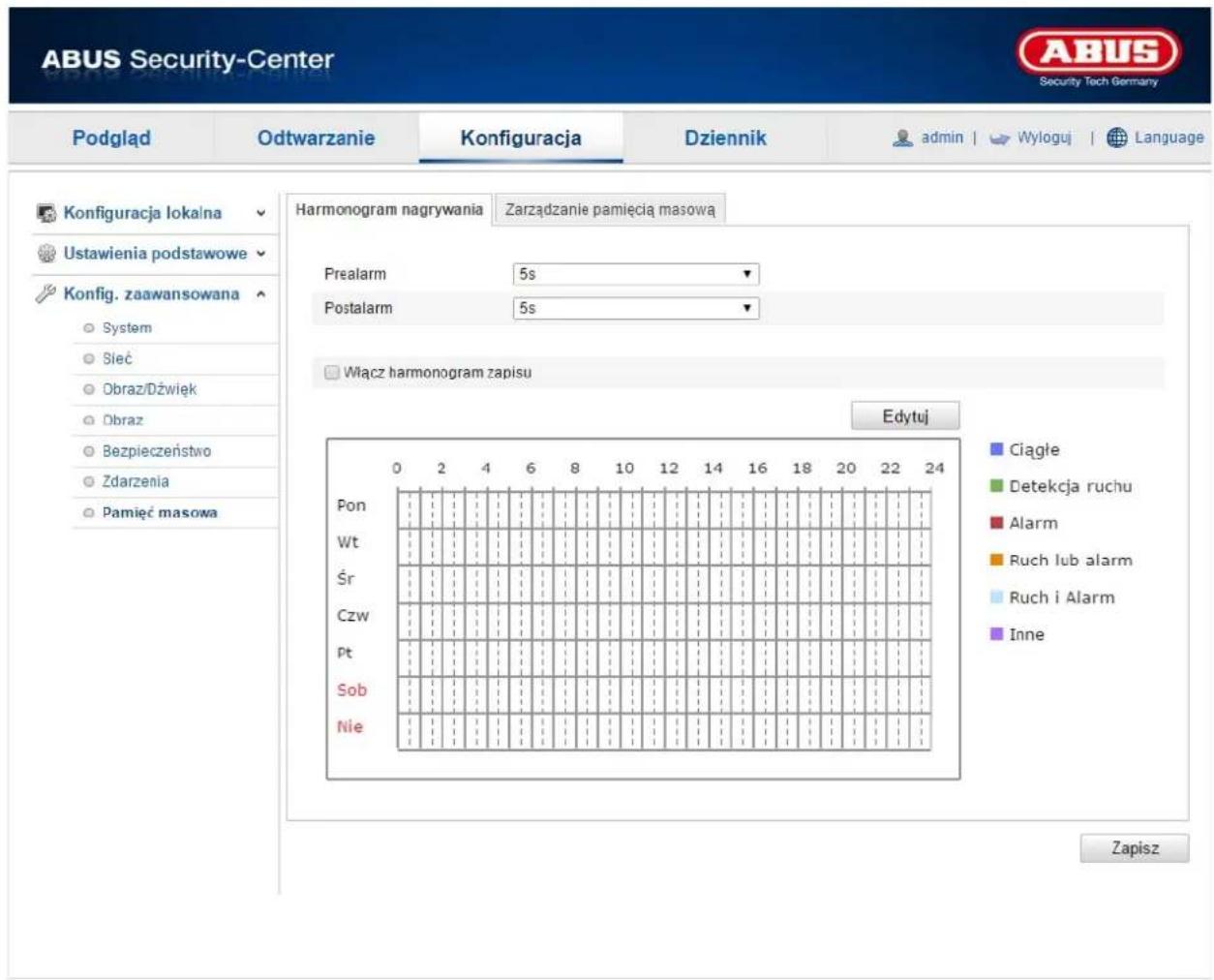

W tym miejscu możesz skonfigurować nagrywanie wyzwalane czasem i zdarzeniem w celu zapisu na karcie SD.
Zapis wstępny
Ustaw w tym miejscu czas nagrywania danych obrazów przed zdarzeniem.
Postalarm
Ustaw w tym miejscu czas nagrywania danych obrazów po zdarzeniu.
Aktywuj harmonogram zapisu
Aktywuj harmonogram, aby zdefiniować żądany harmonogram.
Aby zdefiniować harmonogram, kliknij „Edytuj”, po czym otworzy się nowe okno.

Wybierz teraz dzień tygodnia do ustawienia nagrywania. Aby zdefiniować określone przedziały czasu, wprowadź czas rozpoczęcia i czas zakończenia. Aby ustawić całodobowe monitorowanie, wybierz jako czas rozpoczęcia godzinę 00:00, a jako czas zakończenia – godzinę 24:00.
Aby zastosować ustawienia w odniesieniu do wszystkich dni tygodnia, kliknij pole wyboru „Wybierz wszystko”. Aby skopiować ustawienia do innych dni tygodnia, wybierz dzień tygodnia i kliknij „Kopiuj”.
W punkcie Typ zapisu wybierz tryb nagrywania dla żądanego przedziału czasu. Można wybrać
pomiędzy następującymi typami zapisu:
Normalny: Zapis ciągły
Wykrywanie ruchu: Zapis sterowany ruchem
Ruch lub alarm: nagrywanie sterowane ruchem lub przez wejście alarmowe. Kamera nagrywa w przypadku wykrycia ruchu lub zadziałania wejścia alarmowego.
Ruch i alarm: nagrywanie sterowane ruchem oraz przez wejście alarmowe. Kamera nagrywa tylko w przypadku równoczesnego wykrycia ruchu i zadziałania wejścia alarmowego.
Inny alarm: Zapis sterowany czujnikiem PIR

Pamiętaj, że maska wykrywania ruchu, wejście alarmowe i czujnik PIR muszą być skonfigurowane.
Aby zastosować zmiany, wybierz „OK”, aby je odrzucić – „Anuluj”.
12.3.7.2. Zarządzanie pamięcia

W tym miejscu dostępna jest możliwość sformatowania zastosowanej karty microSD i wyświetlenia właściwości.
Procent obrazu
Wprowadź w tym miejscu odsetek pamięci, jaki zajmować powinny zrzuty.
Procent zapisów
Wprowadź w tym miejscu odsetek pamięci, jaki zajmować powinny zapisy.
Należy sformatować kartę SD przed pierwszym zastosowaniem!
13. Protokół

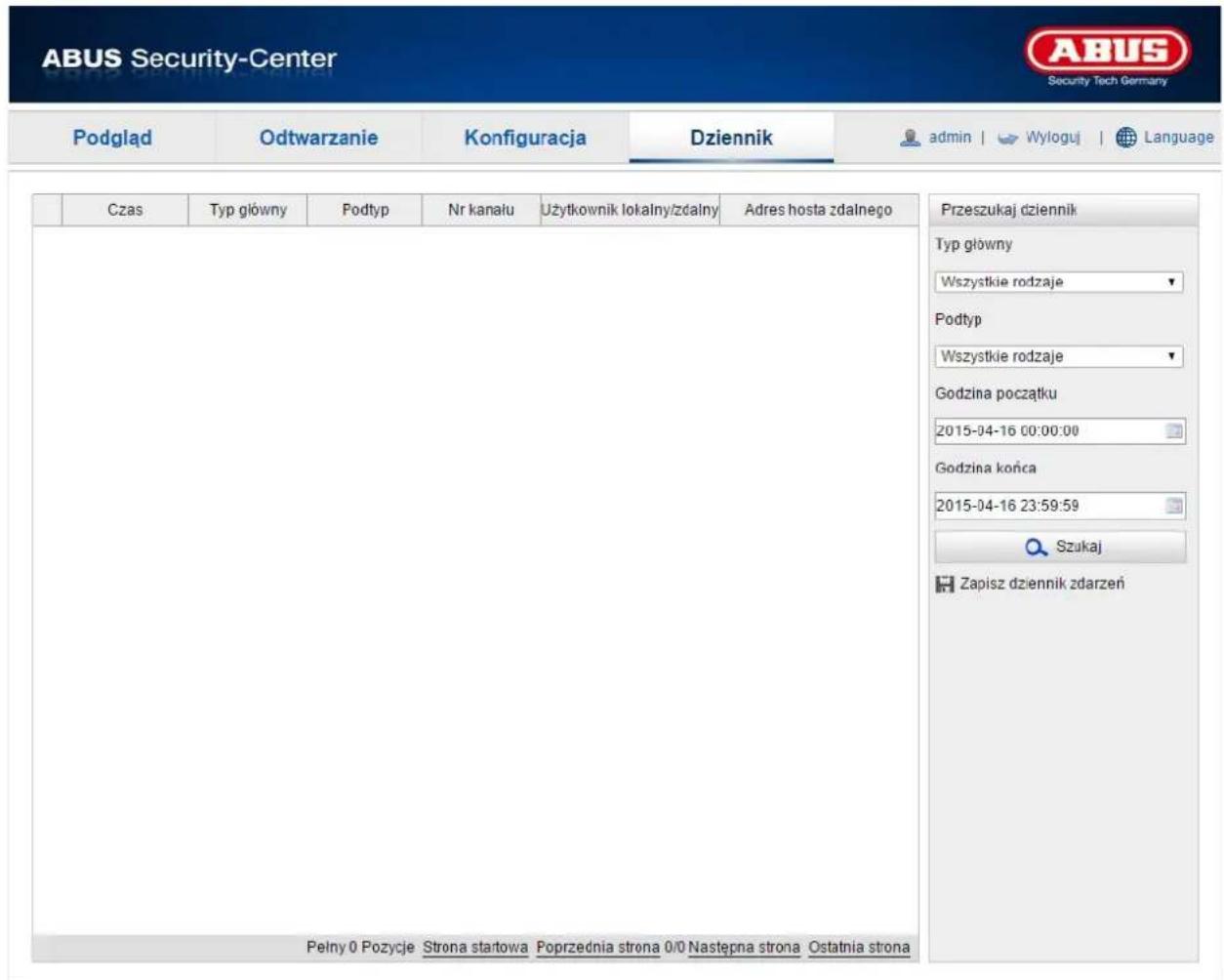

Parametry kamery, takie jak alarm, wyjątki, praca i informacje można zapisać w plikach protokołu. Dane można w razie potrzeby wyeksportować.
- Aby tego dokonać, kliknij na pasku menu opcję Protokół. Wyświetli się okno dialogowe wyszukiwania.
- W oknie tym zdefiniuj kryteria wyszukiwania, w tym typ główny, podtyp, czas rozpoczęcia i czas zakończenia.
- Następnie kliknij przycisk Wyszukiwanie, aby wyszukać pliki protokołu. Odpowiednie pliki protokołu zostaną wyświetlone w oknie dialogowym Protokół.
- Na koniec kliknij Zapis protokołu, aby wyeksportować pliki protokołu i zapisać je na komputerze.
14. Konserwacja i czyszczenie
14.1. Konserwacja
Należy regularnie sprawdzać bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.
Jeżeli istnieją powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, wycofaj produkt z eksploatacji i zabezpiecz go przed przypadkowym uruchomieniem.
Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:
- urządzenie ma widoczne uszkodzenia;
- urządzenie nie działa.

Pamiętaj, że:
produkt nie wymaga konserwacji ze strony użytkownika. Nie posiada on części wymagających sprawdzania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.
14.2. Czyszczenie
Produkt należy czyścić czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można lekko zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.
Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).
15. Utylizacja

Uwaga: dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia, utylizacji oraz przetwarzania zużytych urządzeń elektronicznych. Ten symbol oznacza, że w związku z ochroną środowiska urządzenie należy zutylizować po upływie okresu jego żywotności zgodnie z obowiązującymi przepisami prawnymi, oddzielnie od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiórki w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dodatkowe informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.
- Dane techniczne
| Numer modelu | TVIP21560 |
| Wymiary (SxWxG) | 60 x 60 x 157 mm |
| Wejście alarmowe (NO/NC) | 1 |
| Sygnalizacja alarmów | E-mail, ostrzeżenie dźwiękowe, zapis na karcie microSD |
| Złącza | 1x RJ45, 1x wyjście audio, 1x DC, 1x wejście alarmowe, 1x wyjście alarmowe |
| Liczba równoległych strumieni | 2 |
| wyjście audio | gniazdo 3,5 mmKompresja audio: G.711/G.726/MP2L2/G.722 |
| Tryby rozdzielczości | Strumień główny: 1280 x 960, 704 x 576, 640 x 480Podstrumień: 704 x 576, 640 x 480, 352 x 288, 320 x 240 |
| Wykrywanie ruchu | tak |
| Czujnik obrazowy | Czujnik 1/4" Progressive Scan CMOS |
| Elementy obrazowe (efektywne) | 1280 x 960 pikseli |
| Nałożenie obrazów | Data, nazwa kamery, strefy prywatne |
| Częstotliwość odświeżania obrazu | 25 fps |
| Ogniskowa | 4,0 mm @ F2.0 |
| Typ kamery | Dzień/Noc |
| Zakres dynamiki (WDR) | WDR cyfrowy |
| Regulacja migawki elektronicznej | 1/3–1/100 000 sekundy |
| Kompensacja oświetlenia konturowego | BLC, DWDR |
| Jednoczesny dostęp sieciowy | tak |
| Kąt widzenia w poziomie | 52,4° |
| Typ kamery | dzień/noc uchylno/obrotowa |
| Maks. rozdzielczość @ częstotliwość odświeżania obrazu | 1280 x 960 @ 25 fps |
| Maks. temperatura pracy | 50°C |
| Maks. wilgotność powietrza | 95% |
| Mikrofon | tak |
| Min. temperatura pracy | -10°C |
| Minimalne oświetlenie w trybie kolorowym | 0,1 lx @(F1.2, AGC zał.) |
| Minimalne oświetlenie w trybie cz/b | 0 luksów |
| Szerokość pasma sieci wideo | 32 kbit/s – 8 Mbit/s |
| Złącze sieciowe LAN | RJ-45 Ethernet 10/100 Base-T |
| Złącze sieciowe WLAN | IEEE802.11b, 802.11g, 802.11n |
| Protokoły kamery sieciowej | Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP |
| ONVIF | Profile S |
| Zasięg PIR | 10 m |
| Strefy prywatne | tak (4) |
| Redukcja szumów | DNR |
| Stopień ochrony IP | 20 |
| Zakres obrotu/przechyłu | 0°–355°/-20°–90° |
| Napięcie zasilające | 5 V DC (+/-10%) |
| Nośnik pamięci | karta microSD (do 64 GB) |
| Język instrukcji | DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE |
| Język OSD | DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE |
| Zużycie prądu | maks. 580 mA |
| Przełączanie dzień/noc | filtr świetlny IR z obracaniem elektromechanicznym (ICR) |
| Obsługiwane przeglądarki | Mozilla Firefox, Safari lub Internet Explorer 6.x i wyższa wersja |
| Obsługiwane oprogramowanie | ABUS VMS Express, IPCam App (iOS/Android) |
| Szyfrowanie | 64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS |
| Kompresja wideo | H.264, MJPEG |
| Balans beli | AWB |
| Certyfikaty | CE, RoHS, REACH |
17. Informacja licencyjna GPL
Także w tym miejscu zwracamy uwagę, że sieciowe kamery do monitoringu TVIP21560 zawierają m.in. oprogramowanie open source, licencjonowane wyłącznie na zasadach GNU General Public License (GPL). W celu zapewnienia wykorzystania programów zgodnie z GPL odsyłamy do warunków licencyjnych GPL.
TVIP21560

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy. Przedruk, także we fragmentach, zabroniony.
Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.
Zmiany techniczne i zmiany wyposażenia zastrzeżone
