INSTRUKCJA OBSŁUGI HDCC31500 ABUS

Ważne wskazówki i często zadawane pytania dotyczące tego produktu, jak również innych produktów, można znaleźć na stronie internetowej

www.abus.com

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie!

Dziękujemy za zakup naszego produktu.

Urządzenie to spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu należy przeczytać całą instrukcję obsługi i przestrzegać wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości należy zwrócić się do instalatora lub sprzedawcy!

Zapis danych jest objęty przepisami w zakresie ochrony danych, obowiązującymi w poszczególnych krajach.

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważone zostaną w niej braki lub niedokładności, prosimy o ich zgłaszanie w formie pisemnej na podany powyżej adres.

Firma ABUS Security-Center GmbH nie ponosi odpowiedzialności za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejjszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze powstałe w związku z wyposażeniem, wydajnością i zastosowaniem tego produktu. Treść niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. wskutek porażenia elektrycznego.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, których należy bezwzględnie przestrzegać.
	Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne ani osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie, celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego prosimy o dokładne zapoznanie się z poniższymi punktami:

• Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
• Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
• Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.
• Urządzenie jest przewidziane do zastosowania we wnętrzach i na zewnątrz (IP66).

W czasie eksploatacji urządzenia należy unikać niżej wymienionych niekorzystnych warunków otoczenia:

• skrajne zimno lub gorąco;
• bezpośrednie nasłonecznienie;
• zapylenie lub palne gazy, opary czy rozpuszczalniki;
• silne wibracje;
• silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.
• Nie należy instalować kamery na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa:

• Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
• Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
• Nie wkładaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
• Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
• Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
• Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
• Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie prądem elektrycznym).

Zasady bezpieczeństwa

1. Zasilanie elektryczne: zasilacz sieciowy 100–240 VAC, 50/60 Hz / 12 VDC, 1 A (zawarty w zestawie)

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

1. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

1. Monitoring

Korzystanie z urządzeń do monitoringu może być w niektórych krajach prawnie zakazane lub regulowane.

Przed uruchomieniem urządzenia użytkownik powinien upewnić się, czy monitoring mieści się w granicach obowiązujących przepisów prawa.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej:

2. Nie zmieniaj kabla sieciowego i wtyczki sieciowej ani nie manipuluj nimi.

3. Nie wyginaj i nie skręcaj kabla sieciowego.
4. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

5. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

6. Przestrzegaj tych wskazówek. Nieprzestrzeganie ich może doprowadzić do porażenia prądem:

7. Nigdy nie otwieraj obudowy ani zasilacza sieciowego.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

9. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

10. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji wideomonitoringu, należy upewnić się, że wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonywać montażu, instalacji i okablowania samodzielnie, lecz zlecić ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej lub instalacjach wewnętrznych stwarzają niebezpieczeństwo nie tylko dla użytkownika, lecz także dla innych osób.Okablować instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu, ani też nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Podczas rozpakowywania urządzenia należy zachować szczególną ostrożność.

Spis treści

1. Użytkowanie zgodne z przeznaczeniem 63
2. Zakres dostawy....63
3. Cechy i funkcje 63
4. Opis kamery....64
5. Montaż / Instalacja....65

5.1. Montaż kamery 65
5.2. Ustawianie kamery 66
5.3. Zasilanie elektryczne 66
5.4. Montaż kabla wideo 66

1. Konserwacja i czyszczenie 67

6.1. Konserwacja 67
6.2. Czyszczenie....67

1. Utylizacja 67
2. Dane techniczne 68

1. Użytkowanie zgodne z przeznaczeniem

Kamera kopułkowa jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków. Zewnętrzna kamera kopułkowa na dzień/noc jest wyposażona w wysokiej jakości czujnik obrazowy. Dostarcza ona obrazy wideo w rozdzielczości HD, a sygnał wyjściowy jest dostępny w formacie HD-TVI. Ta właściwość umożliwia zastosowanie tradycyjnych kabli koncentrycznych do transferu sygnału. Służy ona do wideomonitoringu w połączeniu z nagrywarkami lub monitorami obsługującymi HD-TVI.

2. Zakres dostawy

Zewnętrzna kamera kopułkowa Analogowa HD 720p z materiałem montażowym

Zasilacz sieciowy z adapterem EU, AU i UK 12 V DC / 1 A

Instrukcja

• Wysoka rozdzielczość i wysoki poziom szczegółowości – 1280 x 720 pikseli przy 25 obrazach na sekundę
• Solidna, odporna na działanie czynników atmosferycznych obudowa kamery (IP66)
  • Z 24 diodami IR LED do funkcji noktowizora o zasięgu ok. 10 m
• Redukcja szumów (DNR) zapewnia doskonałą jakość obrazu nawet przy słabym świetle
• Automatyczne przełączanie dzień/noc
• Możliwość montażu sufitowego/naściennego
• W zestawie 1 x kabel wideo kombi 30 m (sygnał wideo + nap. zas.)
• Instalacja Plug-and-Play i podłączanie przez gniazdo BNC również do istniejącego kabla analogowego

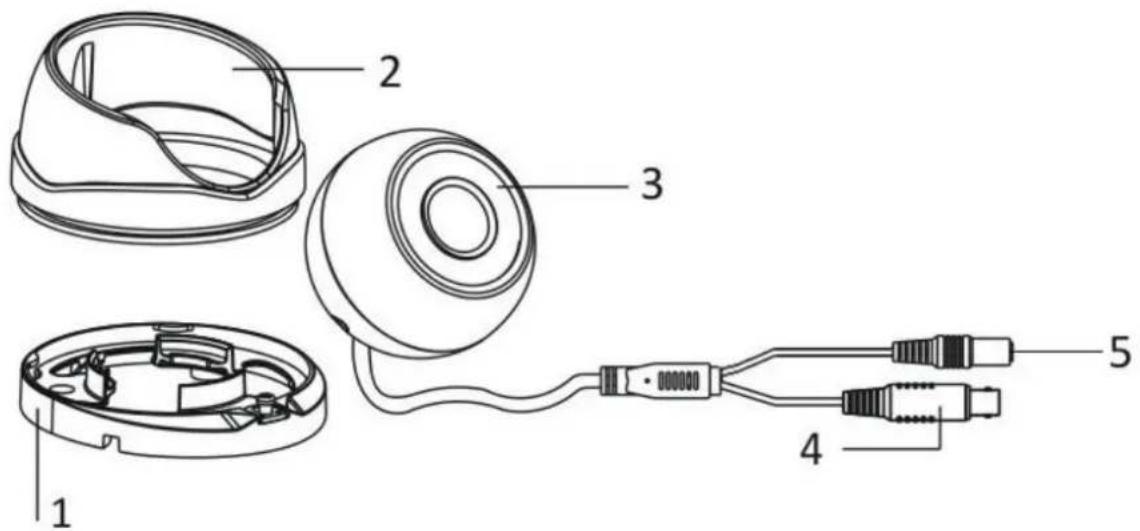

4. Opis kamery

1	podkładka kamery
2	osłona kamery
3	część środkowa kamery
4	wyjście wideo HD-TVI (BNC, napis „TVI”)
5	złącze napięciowe (5,5 x 2,1 mm, wtyk koncentryczny)

5. Montaż / Instalacja

5.1. Montaż kamery

UWAGA!

W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.

Odkręcić i zdjąć śrubę mocującą osłony kamery. Użyć

załączonego szablonu do wiercenia otworów mocujących.

Jeżeli kabel ma być ułożony z boku, należy przeprowadzić kabel przyłączeniowy najpierw przez podkładkę i otwór boczny w podkładce.

Następnie należy zamocować podkładkę.

Następnie należy zamocować część środkową kamery, nakładając osłone kamery. Teraz należy dokręcić śrubę ustalającą osłony kamery, aby dokonać następującego po tym ustawienia kamery.

5.2. Ustawianie kamery

Jeśli to konieczne, należy ostrożnie poluzować śrubę ustalającą podkładki kamery. Część środkową kamery można następnie ustawiać w 3 osiach. Na końcu należy ponownie dokręcić śrubę ustalającą.

Przechylenie 75°

Obracanie 90°

Obrót 360°

5.3. Zasilanie elektryczne

	UWAGA!Przed przystąpieniem do instalacji należy upewnić się, czy napięcie zasilające jest zgodne z napięciem znamionowym kamery.
		(1) Sygnał wideo (BNC)(2) Napięcie zasilające12 V DC (5,5 x 2,1 mm)

Kamery są przystosowane do napięcia zasilającego 12 V DC. Podłączając zasilanie należy zwrócić uwagę na biegunowość. Do podłączenia przewidziany jest zasilacz sieciowy (wtyczka okrągła, 5,5 mm x 2,1 mm).

5.4. Montaż kabla wideo

Do transmisji sygnału wideo HD-TVI z kamery do nagrywarki HD-TVI konieczne jest podłączenie kabla koncentrycznego typu RG59 z wtykiem BNC (male, męski) do złącza z napisem „TVI”. Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 500 m (RG6) lub 300 m (RG59).

Aby zapewnić optymalną jakość transmisji sygnału HD-TVI, kabel nie może być w żadnym miejscu zagięty, zgnieciony, ani ułożony z zachowaniem zbyt małego promienia (min. promień wygięcia to 6 cm).Jeśli kabel jest uszkodzony lub uległ porowaceniu ze względu na starość, może mieć to również wpływ na jakość sygnału lub obrazu (np. zacienienie wokół krawędzi).

6. Konserwacja i czyszczenie

6.1. Konserwacja

Należy regularnie sprawdzać bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli istnieją powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, wycofaj produkt z eksploatacji i zabezpiecz go przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj, że:

Produkt nie wymaga konserwacji ze strony użytkownika. Nie posiada on części wymagających sprawdzania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

6.2. Czyszczenie

Produkt należy czyścić czystą, suchą ściereczką. W przypadku większych zabrudzeń ściereczkę można lekko zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.

Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

7. Utylizacja

Uwaga: dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia, utylizacji oraz przetwarzania zużytych urządzeń elektronicznych. Ten symbol oznacza, że w związku z ochroną środowiska urządzenie należy zutylizować po upływie okresu jego żywotności zgodnie z obowiązującymi przepisami prawnymi, oddzielnie od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiórki w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dodatkowe informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

8. Dane techniczne

Numer modelu	HDCC31500
Wymiary (wys. x ∅)	89,6 mm x 59,1 mm
Złącza	Sygnał wideo (BNC), napięcie zasilające(DC)
Rozdzielczość	720p
Temperatura robocza	od -20°C do 50°C
Czujnik obrazowy	1/3" Progressive Scan CMOS
Elementy obrazowe (efektywne)	1280 (poziomo) x 720 (pionowo)
Częstotliwość odświeżania obrazu	25 fps (PAL) / 30 fps (NTSC)
Regulacja migawki elektronicznej	1/25 ~ 1/50 000 sek.
Kompensacja oświetlenia konturowego	Tak
Masa	400 g
Kąt widzenia w poziomie	76,88°
Diody IR LED	24
Zasięg IR	10 m
Typ kameryWilgotność powietrza	minikamera kopułkowamaks. 90%
Minimalne oświetlenie (kolor)	0,01 luksa
Minimalne oświetlenie (cz-b)	0,01 luksa (wł. integracja obrazu)
Minimalne oświetlenie (IR)	0 luksów
Obiektyw	3,6 mm, obiektyw stałoogniskowy
Redukcja szumów	2D DNR, 3D DNR
Stopień ochrony	IP66
Napięcie zasilające	12 V DC ± 10%
Pobór prądu	Maks. 300 mA (maks. 3,5 W)
Przełączanie dzień/noc	Elektromechaniczny filtr IR-Cut
System wideo	HD-TVI

Zasięg IR zależy w znacznym stopniu od warunków lokalnych. Jeśli jakość odzwierciedlenia otoczenia w polu widzenia kamery nie jest dobra lub jeśli w maks. zasięgu podświetlenia nie znajduje się żaden obiekt, może to oznaczać, że jasność obrazu wideo w nocy jest zbyt niska. Skutkuje to znikomą użytecznością obrazu wideo.

Ponadto podczas instalacji kamery należy uważać, aby w bezpośredniej bliskości okolicy pola widzenia kamery nie znajdowały się żadne obiekty (np. rynna dachowa lub ściana). W takiej sytuacji może dojść do odbicia światła IR od tych obiektów. Na obrazie wideo widoczne byłyby wtedy pierścieniowate miksowania obiektu w kierunku przeciwnym.

HDCC31500

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy. Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone
